全国煤矿瓦斯地质图编制工作实施方案一、充分认识全国煤矿瓦斯地质图编制工作的意义认真学习国能煤炭[20XX]117号文件；认真学习国家能源局吴吟总工程师“在全国煤矿瓦斯地质图编制工作启动暨培训会上的讲话”精神；充分认识国家能源局组织开展全国煤矿瓦斯地质图编制工作的重要意义。

我国煤矿地质构造复杂，瓦斯是复杂的地质体，瓦斯治理难度大，编制煤矿瓦斯地质图是瓦斯治理最重要的基础工作，能高度概括我国煤矿不同级别范围的瓦斯地质规律，能掌握瓦斯治理的主动权，有的放矢，是一项利国利民的“民生工程”。

二、切实做好组织领导工作全国煤矿瓦斯地质图编制工作范围广、工作量大、时间紧、任务重。

全国26省（区、市）各级编图领导小组组长为第一责任人。

充分依靠所管辖的矿井、矿区、煤田地质局（勘探公司）工程技术人员，认真做好实施方案，安排好专项资金。

同时，要加强与技术工作组的联系，做好与有关高等（院）校、科研院（所）专家技术指导的接洽工作，双方密切配合。

按照国能煤炭[20XX]117号文件要求，按质、按量、按期完成各级瓦斯地质图。

20XX年4月—20XX年1月，完成全国煤矿矿井、矿区瓦斯地质图；20XX年2月—6月，完成全国26个省（区、市）煤矿瓦斯地质图。

三、成立技术工作组按照国能煤炭[20XX]117号文件，成立全国煤矿瓦斯地质图编制技术工作组，由煤炭科学研究总院、中国煤炭地质总局、河南理工大学、中国矿业大学、煤矿瓦斯治理国家工程研究中心、太原理工大学、辽宁工程技术大学、大连理工大学、安徽理工大学、山东科技大学、西安科技大学、湖南科技大学、华北科技学院、黑龙江科技学院、山东大学、东北大学、中国科学院武汉岩土力学研究所等单位有关人员组成。

在国家能源局的领导下积极开展工作。

1.组长：张子敏2.成员：景国勋、张国成、高建良、胡斌、勾攀峰、袁亮、胡千庭、张群、马丕梁、屈先朝、靳秀良、王魁军、文光才、吴燕清、程爱国、荆建德、李平、程远平、曾勇、郭德勇、唐春安、梁冰、张驎、李术才、刘泽功、刘泉声、杨天鸿、朱万成、严家平、李增学、李树刚、王海桥、吴强、尹尚先、聂百胜、王凯、苏现波、张子戌、刘明举、王兆丰、余明高、崔洪庆、蔡成功、张玉贵等。

瓦斯地质图编制通知

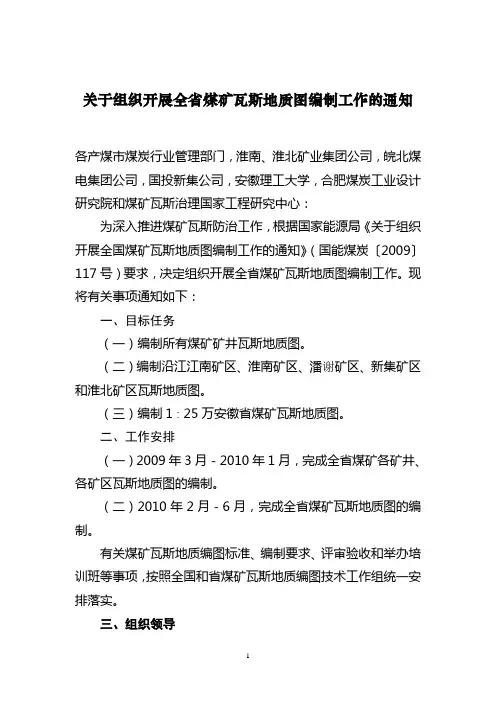

关于组织开展全省煤矿瓦斯地质图编制工作的通知各产煤市煤炭行业管理部门，淮南、淮北矿业集团公司，皖北煤电集团公司，国投新集公司，安徽理工大学，合肥煤炭工业设计研究院和煤矿瓦斯治理国家工程研究中心：为深入推进煤矿瓦斯防治工作，根据国家能源局《关于组织开展全国煤矿瓦斯地质图编制工作的通知》（国能煤炭〔2009〕117号）要求，决定组织开展全省煤矿瓦斯地质图编制工作。

现将有关事项通知如下：一、目标任务（一）编制所有煤矿矿井瓦斯地质图。

（二）编制沿江江南矿区、淮南矿区、潘谢矿区、新集矿区和淮北矿区瓦斯地质图。

（三）编制1∶25万安徽省煤矿瓦斯地质图。

二、工作安排（一）2009年3月－2010年1月，完成全省煤矿各矿井、各矿区瓦斯地质图的编制。

（二）2010年2月－6月，完成全省煤矿瓦斯地质图的编制。

有关煤矿瓦斯地质编图标准、编制要求、评审验收和举办培训班等事项，按照全国和省煤矿瓦斯地质编图技术工作组统一安排落实。

三、组织领导成立全省煤矿瓦斯地质编图工作领导小组，省经信委副主任张海阁任组长，省经委煤炭办、产煤市煤炭管理部门、淮南矿业集团公司、淮北矿业集团公司、皖北煤电集团公司、国投新集公司、安徽理工大学、合肥煤炭工业设计研究院和煤矿瓦斯治理国家工程研究中心等有关负责同志为成员，负责协调编制过程中的重大问题，组织审查各矿区瓦斯地质图及1：25万安徽省煤矿瓦斯地质图。

领导小组下设技术组，人员从有关企业、高校、科研院所和煤矿瓦斯治理国家工程研究中心等抽调，具体负责瓦斯地质图编制的技术指导。

四、工作要求（一）加强领导。

各集团公司、产煤市煤炭行业管理部门要成立编图领导小组，负责组织实施本企业、本地区的瓦斯地质编图工作。

（二）制订方案。

各集团公司、产煤市煤炭行业管理部门要结合本地区、本企业实际，制订切实可行的工作方案，落实任务分解、时间安排、人员分工和经费保障。

明确专人负责瓦斯地质资料的收集、整理和编图工作。

有关部门和企业，要及时提供相关资料。

瓦斯地质图编制细则

矿井瓦斯地质图编制规定前言编好矿井瓦斯地质图和矿井瓦斯地质规律与瓦斯预测研究报告是编好矿区瓦斯地质图、省瓦斯地质图和瓦斯地质图集的基础，也是搞好瓦斯地质、瓦斯预测和瓦斯治理工作、煤层气资源开发的基础。

煤矿瓦斯地质编图是瓦斯地质理论与应用的重大系统工程，专业性、技术性较强，要求有严格的编图细则、图例和比例尺。

瓦斯地质分析、研究和编图的基础是依托建矿以来生产实践、科学研究中积累的丰富瓦斯地质与瓦斯治理资料。

此次编制了“煤矿瓦斯地质编图统计表”26个表格，需要各煤矿认真填写。

同时，制定了“矿井瓦斯地质规律与瓦斯预测研究报告”编制提纲，供编写“矿井瓦斯地质图”研究报告参考。

一、矿井瓦斯地质图编制细则1 编图原理和目的矿井瓦斯地质图是以矿井煤层底板等高线图和采掘工程平面图作为地理底图。

在系统收集、整理建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，如采掘工作面每日的瓦斯浓度、风量和瓦斯抽采量；煤与瓦斯突出危险性预测指标及煤与瓦斯突出点资料等，在搞清矿井瓦斯地质规律，进行瓦斯涌出量预测、煤与瓦斯突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制而成。

矿井瓦斯地质图能高度集中反映煤层采、掘揭露和地质勘探等手段测试的瓦斯地质信息。

它可准确的反映矿井瓦斯涌出规律和赋存规律；准确的预测瓦斯涌出量、瓦斯含量、煤与瓦斯突出危险性，准确地评价瓦斯（煤层气）资源量及开发技术条件。

2 编图内容和方法2.1 地理底图选用1：5000矿井采掘工程平面图和煤层底板等高线图作为地理底图。

要求地理底图的选取应能反应最新的瓦斯地质信息。

2.2 地质内容和方法（1）煤层底板等高线：一般是标高差50m一条，但在褶皱和断层影响引起煤层倾角变化大的部位，等高线密度增加；（2）全部地质勘探钻孔，煤层露头，向斜，背斜，断层，煤层厚度，陷落柱，火成岩，煤层顶底板砂，泥岩分界线，构造煤的类型、厚度分布等。

2.3 瓦斯内容和方法（1）瓦斯涌出量点：掘进工作面绝对瓦斯涌出量点，回采工作面绝对瓦斯涌出量和相对瓦斯涌出量点，每月筛选一个数据，按表1、表2和表11中图例表示；（2）瓦斯涌出量等值线：绘制绝对瓦斯涌出量实测等值线与预测等值线，按表2和表11中图例表示；（3）瓦斯涌出量区划：根据矿井瓦斯涌出量等值线，一般是级差5m3/min，按图例填绘不同的面色，表示瓦斯涌出量区划级别；（4）瓦斯含量点和瓦斯含量等值线，按表3和表11中图例表示；（5）瓦斯突出危险性预测参数：瓦斯压力P、瓦斯放散初速度ΔP，煤的坚固性系数f值，瓦斯突出危险性综合指标K值，钻屑瓦斯解吸指标Δh2，钻孔最大瓦斯涌出初速度q max、钻孔最大钻屑量s max等。

煤矿三级瓦斯地质图编制方法

区域构造演化矿区构造矿井构造
采区、采面地质构造
板块构造
构造挤压、剪切高应力带
高能瓦斯
构造煤
瓦斯突出煤体
高突矿区、突出矿井突出区和突出面
板缘活动带造山带
深层构造陡变带深断裂活动带逆冲推覆构造带
强变形带
晋城矿区瓦斯赋存构造逐级控制特征
晋城地区构造纲要图
晋城矿区瓦斯赋存构造逐级控制特征
1 1 2 ° 0 0 ' 3 7 ° 2 0 '
+
+
+
+
+
+
+
+
+
+
寺头正断层 F5 F3 F4
+
刘家腰向
+
斜
+
马庄
+背
斜
+
磨掌
前高
南庄
岭
背
马
向
斜斜
山家
村
柿
霍
沟
背
山
斜
向背
10
+
+ 11 西回风井斜向底鹿鹿
前
底长
向
背城小
西斜井主斜井斜
岭向
斜
+ 斜西
副斜井
向
斜斜
+岭
梁上
+ 圪向
坨斜
+
洼+
嘉峰
背
背斜
斜
斜
图
例
斜井
竖井
村镇
+
矿井边界
出量、瓦斯含量、煤与瓦斯突出危险性、煤层气资源评价 (3) 矿区瓦斯地质图反映矿区瓦斯地质规律－－为矿区瓦斯

煤矿瓦斯地质图的编制方法及应注意的几个问题

科援毒瓷
煤矿瓦斯地质图的编制方法及应注意的几个问题

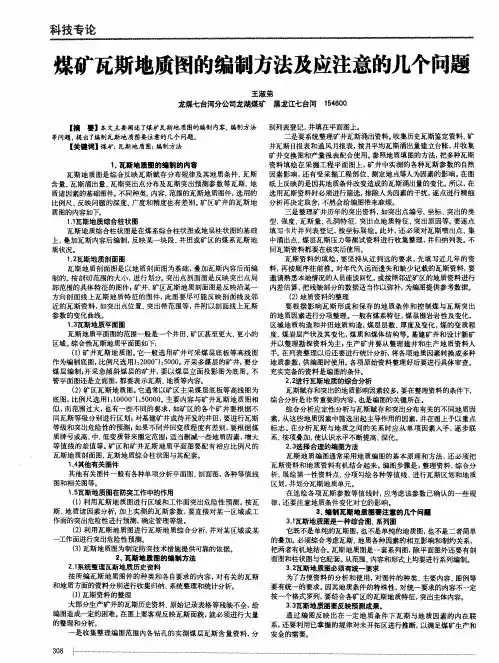

王淑弟龙煤七台河分公司龙湖煤源自黑龙江七台河【摘１５４６００
并填在平面图上。要】本文主要阐述了煤矿瓦斯地质图的编制内容、编制方法别列表登记，二是要系统整理矿井瓦斯涌出资料。收集历史瓦斯鉴定资料、矿井瓦斯日报表和通风月报表，按月平均瓦斯涌出量建立台账，并收集【关键词】煤矿；瓦斯地质图；编制方法矿井交换图和产量报表配合使用。参照地质填图的方法，把多种瓦斯１．瓦斯地质圈的编制的内容资料填绘在采掘工程平面图上，矿井中实测的各种瓦斯参数的自然瓦斯地质图是综合反映瓦斯赋存分布规律及其地质条件、瓦斯因素影响，还有受采掘工程部位、测定地点等人为因素的影响。在图所以，在含量、瓦斯涌出量、瓦斯突出点分布及瓦斯突出预测参数等瓦斯、地纸上反映的是因其地质条件改变造成的瓦斯涌出量的变化。质诸因素的基础图件。不同种类、内容、范围的瓦斯地质图件，选用的选用瓦斯资料时必须进行筛选，排除人为因素的干扰，逐点进行精细比例尺、反映问题的深度、广度和精度也有差别。矿区矿井的瓦斯地分析再决定取舍，不然会给编图带来麻烦。三是整理矿井历年的突出资料，如突出点编号、坐标、突出的类质图的内容如— 型、强度、瓦斯量、孔洞特征、突出点地质特征，突出原因等。要逐点１．１瓦斯地质综合柱状图瓦斯地质综合柱状图是在煤系综合柱状图或地层柱状图的基础填写卡片并列表登记，按坐标展绘。此外，还必须对瓦斯喷出点、集上，叠加瓦斯内容后编制，反映某一块段、井田或矿区的煤系瓦斯地中涌出点、煤层瓦斯压力等测试资料进行收集整理，并归纳列表。不质状况。同瓦斯资料都要在核实后使用。１．２瓦斯地质剖面图瓦斯资料的填绘，要坚持从近到远的要求，先填写近几年的资瓦斯地质剖面图是以地质剖面图为基础，叠加瓦斯内容后而编料，再按顺序往前推。对年代久远而遗失和缺少记载的瓦斯资料，要制的。按剖切范围的大小，进行划分。突出点剖面图是反映突出点局邀请熟悉本地情况的人员座谈回忆，或按照邻近矿区的地质资料进行部范围的具体特征的图件；矿井、矿区瓦斯地质剖面图是反映沿某一内差估算，把残缺部分的数据适当作以弥补，为编图提供参考数据。方向剖面线上瓦斯地质特征的图件，此图要尽可能反映剖面线及邻（２）地质资料的整理近的瓦斯资料，如突出点位置、突出带范围等，并附以剖面线上瓦斯要根据影响瓦斯形成和保存的地质条件和控制煤与瓦斯突出参数的变化曲线。的地质因素进行分项整理。一般有煤系特征，煤层围岩岩性及变化，１．３瓦斯地质平面图区域地质构造和井田地质构造，煤层层数、厚度及变化，煤的变质程瓦斯地质平面图的范围一般是一个井田、矿区甚至更大、更小的度、煤岩层产状及其变化，煤质和煤体结构等。基建矿井和设计新矿区域。综合性瓦斯地质平面图如下：井以整理勘探资料为主；生产矿井要从整理建井和生产地质资料人（１）矿井瓦斯地质图。它一般选用矿井可采煤层底板等高线图手。在列表整理以后还要进行统计分析，将各项地质因素转换成多种作为编制底图，比例尺选用１：２０００ｌ：５０００。开采多煤层的矿井，要分地质参数，供编图时使用。各项原始资料整理好后要进行具体审查。煤层编制；开采急倾斜煤层的矿井，要以煤层立面投影图为底图。不充实完备的资料是编图的条件。管平面图还是立面图，都要表示瓦斯，地质等内容。２．２进行瓦斯地质的综合分析（２）矿区瓦斯地质图。它通常以矿区主采煤层底板等高线图为瓦斯赋存和突出的地质影响因素较多，要在整理资料的条ＷＦ，底图，比例尺选用１：１００００１：５００００。主要内容与矿井瓦斯地质图相综合分析是非常重要的内容，也是编图的关键所在。似，而范围过大，也有一些不同的要求，如矿区的各个矿井要根据不综合分析应定性分析与瓦斯赋存和突出分布有关的不同地质因同瓦斯等级分别进行区划；对基建矿井或待开发的井田，要进行瓦斯素，从这些地质因素中筛选出起主导作用的因素，并在图上予以重点等级和突出危险性的预测；如果不同井田变质程度有差别，要根据煤标志。在分析瓦斯与地质之间的关系时应从单项因素人手，逐步联质牌号或高、中、低变质带来圈定范围；适当删减一些地质因素，增大系、按项叠加，使认识水平不断提高、深化。等值线的差值等。矿区和矿井瓦斯地质平面图要配有相应比例尺的２．３选择合理的编图方法瓦斯地质剖面图、瓦斯地质综合柱状图与其配套。瓦斯地质编图通常采用地质编图的基本原理和方法，还必须把１．４其他有关图件瓦斯资料和地质资料有机结合起来。编图步骤是：整理资料、综合分其他有关图件一般有各种单项分析平面图、剖面图，各种等值线析、展绘第一性资料点、分项勾绘各种等值线、进行瓦斯区划和地质图和相关图等。区划，并划分瓦斯地质单元。１．５瓦斯地质图在防突工作中的作用在连绘各项瓦斯参数等值线时，应考虑该参数已确认的一些规（１）利用瓦斯地质图进行区域和工作面突出危险性预测按瓦律，还要注意地质条件变化对它的影响。斯、地质诸因素分析，加上实测的瓦斯参数，要直接对某一区域或工３编制瓦斯地质圈耍注意的几个问题作面的突出危险性进行预测，确定管理等级。３．１瓦斯地质图是一种综合图．系列图（２）利用瓦斯地质图进行瓦斯地质综合分析，并对某区域或某它既不是单纯的瓦斯图，也不是单纯的地质图，也不是二者简单工作面进行突出危险性预测。的叠加。必须综合考虑瓦斯，地质各种因素的相互影响和制约关系，（３）瓦斯地质图为制定防突技术措施提供可靠的依据。把两者有机地结合。瓦斯地质图是一套系列图，除平面图外还要有剖２，瓦斯地质圈的编制方法面图和柱状图与它配套。从范围、内容和形式上均要进行系列编制。ｚ．１系统整理瓦斯地质历史资料３．２瓦斯地质图必须有统一要求按所编瓦斯地质图件的种类和各自要求的内容，对有关的瓦斯为了方便资料的分析和使用，对图件的种类、主要内容、图例等和地质方面的资料分别进行收集归纳、系统整理和统计分析。要有统一的要求。因其地质条件的特殊性，对统一要求的内容不一定（１）瓦斯资料的整理按一个格式罗列，要结合各矿区的瓦斯地质特征，突出主体内容。大部分生产矿井的瓦斯历史资料、原始记录表格等残缺不全，给３．３瓦斯地质图要反映预测成果。编图造成—定的困难。在图上要客观反映瓦斯面貌，就必须进行大量通过编图反映出在一定地质条件下瓦斯与地质因素的内在联的整理和分析。系，还要利用已掌握的规律对未开拓区进行推断，以满足煤矿生产和是收集整理编图范围内各钻孔的实测煤层瓦斯含量资料，分安全的需要。

煤矿矿井瓦斯地质图编制方法及应用实践

邻近煤层的影响，取０．５６。
由已知的瓦斯涌出量推得瓦斯含量的数据如表
１所列。
表１２５煤瓦斯含量统计
鉴定规范》和《煤矿安全规程》相关规定，确定该矿在
２００８年矿井瓦斯等级为高瓦斯矿井。２００９年度矿井绝对瓦斯涌出量增高０．０７ｍ／ｍｉｎ，相对瓦斯涌出
２０１３年第４期
Ｎｏ．４２０ｌ３
煤
炭
科
技
８３
Ｃ０ＡＬＳＣＩＥＮＣＥ＆ＴＥＣＨＮＯＬＯＧＹＭＡＧＡＺＩＮＥ
文章编号：１００８ — ３７３１（２０１３）０４ — ００８３ — ０３
煤矿矿井瓦斯地质图编制方法及应用实践
１．２．４瓦斯突出危险性区划
地质资料，在弄清瓦斯地质规律，进行瓦斯涌出量、
煤与瓦斯突出危险性预测，以及瓦斯资源量评价和构造煤发育特征等基础上按照特定图例进行绘
制的。
根据瓦斯涌出量预测结果，将井田分为瓦斯突出危险区和无突出区，并按特定图例表示。
特征，对瓦斯灾害区进行有效预测，可为矿井安全生
此等值线分为实测等值线与预测等值线，需使用专用的线条绘制，并在线条上注明对应数值。
１．２．３瓦斯涌出量区划

煤矿瓦斯地质图说明书(6煤层瓦斯地质图编制)

分类号：密级：UDC: 编号：省煤业集团矿业有限公司里煤矿6煤层瓦斯地质图编制说明书目录1前言 (1)1.1课题来源 (1)1.2研究内容 (1)1.3完成情况 (2)2井田概况 (3)2.1交通位置及隶属关系 (3)2.2开拓部署 (4)2.3瓦斯情况 (6)2.4煤层 (6)2.5煤质特征 (8)2.6岩浆岩 (8)2.7水文地质特征 (9)3地质构造及控制特征研究 (10)3.1矿区地质构造演化及分布特征 (10)3.2井田地质构造及分布特征 (10)3.3构造煤发育及分布特征 (11)3.4地质构造对瓦斯赋存的控制 (11)4井田瓦斯地质规律研究 (13)4.1断层、构造对瓦斯赋存的影响 (13)4.2顶底板岩性对瓦斯赋存的影响 (14)4.3岩浆岩分布对瓦斯赋存的影响 (14)4.4岩溶陷落柱对瓦斯赋存的影响 (14)4.5煤层埋深对瓦斯赋存的影响 (15)4.6煤层瓦斯含量分布及预测 (16)4.7煤层瓦斯压力分布及预测 (17)5矿井瓦斯涌出量预测 (19)5.1矿井瓦斯涌出资料统计及分析 (19)5.2矿井瓦斯抽采资料统计及分析 (19)5.3回采工作面瓦斯涌出量预测 (20)5.3.1预测方法 (20)5.3.2预测结果 (23)6煤与瓦斯区域突出危险性预测 (24)6.1煤与瓦斯突出危险性参数测定及统计 (24)6.2煤与瓦斯突出危险性影响因素分析 (24)6.3区域突出危险性预测 (25)7煤层气资源量计算 (26)7.1煤层气资源量计算方法 (26)7.2资源量计算及参数的确定 (29)7.2.1计算基本条件 (29)7.2.2计算参数确定 (30)7.3煤层气资源量计算结果及评价 (31)7.3.1煤层气资源量计算 (31)7.3.2煤层气资源量计算结果评价 (32)8井田瓦斯地质图编制 (33)8.1编图资料 (33)8.1.1地理地图 (33)8.1.2瓦斯资料 (33)8.1.3地质资料 (33)8.2编图内容和表示方法 (34)8.2.1瓦斯内容 (34)8.2.2地质内容 (34)8.2.3其它内容表示 (35)9结论和建议 (36)9.1主要结论 (36)9.2存在的问题 (36)9.3建议 (37)附图 (38)附表 (38)1前言1.1课题来源煤矿瓦斯灾害是重大的安全生产隐患，矿井瓦斯涌出、煤与瓦斯突出等瓦斯问题，已经成为影响煤矿正常生产、威胁人员安全的重大问题，给国家和人民生命财产造成巨大损失。

矿井瓦斯地质图编制方法

目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语及定义 (1)4 编图原理和目的 (2)4.1编图原理 (2)4.2编图目的 (2)5 编图内容 (2)5.1地理底图 (2)5.2 地质内容 (2)5.3瓦斯内容 (2)6 编图方法 (2)6.1资料收集与整理要求 (3)6.2矿井瓦斯地质规律研究 (3)6.3瓦斯含量、瓦斯压力预测 (3)6.4瓦斯涌出量预测 (3)6.5煤与瓦斯区域突出危险性预测 (4)6.6矿井瓦斯（煤层气）资源评价 (4)6.7矿井瓦斯地质图编绘 (4)附录 A （规范性附录）煤矿瓦斯地质图图例 (6)附录 B （资料性附录）矿井瓦斯地质图资料统计表 (9)附录 C （规范性附录）矿井瓦斯地质图编制说明书编写提纲 (15)前言本标准起草单位: 河南理工大学。

本标准主要起草人: 张子敏、张玉贵、高建良、闫江伟、贾天让、刘勇、魏国营、张明杰、张攀、屈先朝、崔洪庆、蔡成功。

矿井瓦斯地质图编制方法1 范围本标准适用于煤矿编制矿井瓦斯地质图。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本标准。

AQ1018 矿井瓦斯涌出量预测方法AQ 1025 煤与瓦斯突出矿井鉴定规范GB/T 15663.8 煤矿科技术语煤矿安全DZ/T 0216 煤层气资源/储量规范3 术语及定义GB/T15663·8、AQ1018、AQ 1024和DZ/T 0216定义的术语适用于本标准。

再定义以下术语：3.1矿井瓦斯地质图Gas-geology map of coal mine以矿井煤层底板等高线图和采掘工程平面图作为地理底图，集中反映建矿以来采掘工程揭露和测试的全部瓦斯资料和地质资料，在厘清矿井瓦斯地质规律、进行瓦斯含量、瓦斯涌出量、煤与瓦斯区域突出危险性预测、瓦斯（煤层气）资源量评价和构造煤厚度分布等基础上绘制成图。

煤矿瓦斯地质图编制标准(1)

煤矿瓦斯地质图编制标准(1)I CS ：01。

080。

30；07。

040；73—010 D04备案号：A Q矿井瓦斯地质图编制方法Coal mine gas-geology map —Drawings method(送审稿）国家安全生产监督管理总局发布目次前言 (I)引言....................................................................... I I1 范围 (1)2 规范性引用文件 (1)3 术语及定义、符号 (1)3.1术语及定义 (1)3。

2 符号 (2)4 编图要求 (2)4。

1 地质内容要求 (2)4.2 瓦斯内容要求 (2)5 编图方法 (3)5.1 资料收集与整理 (3)5。

2 煤层瓦斯含量、煤层瓦斯压力预测 (3)5。

3 瓦斯涌出量预测 (3)5.4 煤与瓦斯区域突出危险性预测 (4)5.5 矿井瓦斯(煤层气）资源评价 (4)5。

6 矿井瓦斯地质图编绘 (4)6 编制说明书 (5)附录 A （规范性附录）矿井瓦斯地质图资料统计表 (6)附录 B （规范性附录）煤矿瓦斯地质图图例 (12)附录 C （资料性附录) 矿井瓦斯地质图编制说明书编写提纲 (15)前言本标准的附录A和附录B为规范性附录，附录C为资料性附录。

本标准由国家安全生产监督管理总局提出.本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口.本标准由河南理工大学负责起草，淮南矿业集团公司、郑州煤炭工业（集团）有限责任公司、平顶山煤业集团、开滦矿业集团参加起草.本标准主要起草人：张子敏、张玉贵、魏国营、闫江伟、贾天让、刘勇本标准为首次发布。

引言矿井瓦斯地质图是煤矿安全生产的重要图件，用以汇集瓦斯地质信息，揭示瓦斯地质规律，进行瓦斯涌出量、煤与瓦斯突出危险性、瓦斯含量预测和瓦斯(煤层气)资源量评价.制定一种符合我国国情的和煤炭工业发展实际的矿井瓦斯地质图编制方法，可以最大限度地集中瓦斯地质信息,展现瓦斯地质异常，表达瓦斯预测结果和治理方法，辅助矿井瓦斯和通风安全管理、瓦斯治理、矿井规划、生产计划、指挥决策，使煤矿瓦斯治理和利用的交流具有共同语言，提高全员防治瓦斯的素质，旨在最大限度地群力群策防治瓦斯灾害和利用瓦斯资源。

煤矿矿区矿井采掘工作面瓦斯地质图编制方法57874

煤与瓦斯突出强度 500～999t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万 m3)；分母左侧为标高(m)，右侧为突出年月日。
左侧"突"字为体宋体，字高 4；右侧字体为新罗马字体，字高 1.5；圆直径 8mm，线宽 0.1mm，颜色值为 RGB(204,0,153)。
特大型突出点
字体、颜色、线型等
8.4 3.06 3956 03.03
分子左侧为绝对瓦斯涌出量 (m3/min)，右侧为相对瓦斯涌出量(m3/t)；分母左侧为工作面日产量(t)，右侧为回采年月。
(m)，右侧为发生年月。
线宽 0.1mm，颜色值为 RGB(204,0,153)。
等号左边为 K 值；右侧分子为△P 值，分母为 f 值。
左侧"1"为新罗马字体，字高 2；右侧字体为新罗马字体，字高 1.5；三角形宽、高为 4mm，线宽 0.1mm，颜色值为 RGB(255,0,0)。
工作面突出危险性预测指标
值Ⅰ
工作面突出危险性预测指标
值Ⅱ
动
20t 2000m3 –568 02.02
15
1 50 = 0.3
1 120
2.3
2 5 2.3
0.5
分子左侧为突出煤岩量(t)，右侧为左侧"动"字为宋体，字高 2；右侧字体为
涌出瓦斯量(m3)；分母左侧为标高新罗马字体，字高 1.5；圆直径 4mm，
-254 1982.02.03
突 456t 5.34万m3 -300 1986.04.07
说明
字体、颜色、线型等
煤与瓦斯突出强度<100t/次；分子左侧为突出煤量（t），右侧为涌出瓦斯总量(万 m3)；分母左侧为标高 (m)，右侧为突出年月日。

煤矿采掘工作面瓦斯地质图编制方法

煤矿矿区矿井采掘工作面瓦斯地质图编制方法全国煤矿瓦斯地质图编制技术工作组2009年4月1 煤矿矿区、矿井、采掘工作面瓦斯地质图图例煤矿矿区、矿井、采掘工作面三级瓦斯地质图，是瓦斯地质规律和瓦斯预测成果的直观表达和高度概括。

瓦斯地质图，内容丰富、区带分明；层次清晰、一目了然；直观简明、使用方便。

使得各级领导和工程技术人员进行瓦斯综合治理有了共同语言，它直接用于安全生产管理、瓦斯（煤层气）抽采利用和煤矿规划，是我国煤炭工业发展必不可少的技术和图件，随着煤矿开采深度的日趋增加和地质条件的复杂性，越来越显得重要。

《煤矿安全规程》第一百八十一条，突出矿井必须及时编制矿井瓦斯地质图。

无论是高瓦斯矿井、煤与瓦斯突出矿井还是低瓦斯矿井；无论是瓦斯灾害防治，还是瓦斯资源开发利用，都需要编制煤矿三级瓦斯地质图。

2007年，经国家安全生产监督管理总局批准，中煤协会科技[2007]54号文，下达了《矿井瓦斯地质图编制方法》行业标准的通知。

图例是表达图的纲领性语言，是编图工作的关键技术。

此次提出的煤矿矿区、矿井、采掘工作面瓦斯地质图图例（表1），是瓦斯地质研究和瓦斯地质编图工作多年的结晶，它随着瓦斯地质编图工作的发展将不断完善。

表1 矿区、矿井、采掘工作面瓦斯地质图图例名称标记说明字体、颜色、线型等小型突出点突-254 1982.02.0356.6t 0.86万m3 煤与瓦斯突出强度<100t/次；分子左侧为突出煤量（t ），右侧为涌出瓦斯总量(万m 3)；分母左侧为标高(m)，右侧为突出年月日。

左侧"突"字为宋体，字高2；右侧字体为新罗马字体，字高1.5；圆直径4mm ，线宽0.1mm ，颜色值为RGB(204,0,153)。

中型突出点突456t 5.34万m3-300 1986.04.07煤与瓦斯突出强度100～499t/次；分子左侧为突出煤量（t ），右侧为涌出瓦斯总量(万m 3)；分母左侧为标高(m)，右侧为突出年月日。

采掘工作面瓦斯地质图编制方法

采掘工作面瓦斯地质图编制标准一、采掘工作面瓦斯地质图编图目的采掘工作面瓦斯地质图是直接服务于生产第一线瓦斯灾害预防措施和瓦斯抽采措施，与瓦斯实时监测监控相结合，综合治理瓦斯。

采掘工作面瓦斯地质图是以采掘工作面工程平面图为地理底图，在准确预测瓦斯致灾参数指标，结合瓦斯地质分析基础编绘而成。

采掘工作面瓦斯地质图要随着采掘进程，随时收集、整理、填绘瓦斯和地质资料，尤其要对小断层和构造煤的厚度变化随时编录，及时编绘煤巷瓦斯涌出量随不同地质因素变化曲线图和煤与瓦斯突出预测指标变化剖面图等。

二、采掘工作面瓦斯地质图编图内容和方法1、地理底图选用1：2000或1：1000采掘工作面工程平面图作为地理底图。

2 、地质内容和方法（1）断层、褶皱、陷落柱等，按瓦斯地质图图例和表8、表13填绘；（2）构造煤厚度变化规律：以采掘工作面日常构造煤编录数据为依据，按瓦斯地质图图例绘制构造煤厚度变化和沿工作面分布的构造煤小柱状图；（3）勘探钻孔及煤层柱状图；（4）顶底板砂泥岩分界曲线图。

3、瓦斯内容和方法（1）瓦斯涌出量点：回采工作面绝对瓦斯涌出量和相对瓦斯涌出量，掘进工作面绝对瓦斯涌出量，每月分别筛选3个数据，按表1、表2及瓦斯地质图图例填绘在瓦斯地质图上；（2）掘进工作面绝对瓦斯涌出量随采掘进程的变化曲线图；（3）瓦斯含量点、瓦斯压力点按瓦斯地质图图例填绘；（4）瓦斯放散初速度ΔP、煤的坚固性系数f值、瓦斯突出危险性综合指标K值按瓦斯地质图图例填绘；（5）煤与瓦斯突出预测预报指标：钻孔最大瓦斯涌出初速度q max、最大钻屑量s max和钻屑瓦斯解吸指标Δh2随采、掘进程的变化曲线图，突出预测指标R值变化曲线图。

按表6统计，按瓦斯地质图图例填绘；（6）瓦斯突出点：按瓦斯地质图图例填绘，按表7、表8填写突出点统计表；（7）瓦斯突出危险性区划：根据预测结果，将突出煤层划分为突出危险区、突出威胁区和无突出区，按瓦斯地质图图例填绘。

煤矿瓦斯地质图管理制度

煤矿瓦斯地质图管理制度
随着矿井往深部延伸，矿井地质构造、瓦斯、煤与瓦斯突出等灾害越来越严重，为了加强瓦斯地质管理工作，防止重大事故的发生，经矿研究决定开展瓦斯地质工作，特制定本管理办法。

一、瓦斯地质工作职责
生产技术科：是开展瓦斯地质工作的业务主办部门，在矿总工程师的领导下，负责按规范规定的瓦斯地质工作内容开展瓦斯地质工作。

通风科：瓦斯地质工作的协助部门，负责瓦斯地质工作所需各种瓦斯基础数据的提供。

总工程师：对矿瓦斯地质工作负全面技术责任。

负责矿瓦斯地质工作的业务指导、监督、检查，领导瓦斯地质工作正常有效开展。

二、瓦斯地质工作内容
（一）开展瓦斯地质调查
1.研究矿地质构造，作出构造应力场分析，并按其分布特点，找出应力集中区。

2.进行瓦斯构造预测，指导矿井采掘部署，预测瓦斯涌出规律，划定出危险带、过度带、不突出带。

3.研究煤层厚度变化，确定变化带位置；分析构造变化的原因，对突变部位，诸如煤层分合区界线、构造增厚或变。

矿井瓦斯地质图编制方法ppt课件

3
• 瓦斯地质图是瓦斯瓦斯地质成果的反映。 • 是分析瓦斯分布、突出点分布特点，计算
瓦斯储量、区域预测预报的基础图件。 • 瓦斯是地质作用产物，瓦斯地质图不仅反
映瓦斯内容，也反映与瓦斯赋存、瓦斯突出有关的地质条件。
4
• 瓦斯地质图型式： • 瓦斯地质柱状图（加注瓦斯特征和煤系地
层透气性） • 瓦斯地质剖面图（剖面瓦斯地质特征、邻
14
6.掘进工作面绝对瓦斯涌出量点 1.8 03.02
分子为掘进工作面绝对瓦斯涌出量(m3/min)，分母为掘进年月
15
7.煤层气（瓦斯）资源量块段及边界
瓦斯资源储量块段
0.5
8.0~12.5. 10
5B
左上角为煤层气（瓦斯）资源量(Mm3)，右上角为块段瓦斯含量大小(m3/t)；左下角为块段编号，右下角为瓦斯储量级别。
32
（四）选择合理的编图方法编图步骤
整理资料综合分析展绘资料勾绘等值线瓦斯地质区划瓦斯地质单元33
（五）编图中注意的问题 1.瓦斯地质图是一种综合图、系列图 2.瓦斯地质图应有统一的要求（图件种类、
图例） 3.瓦斯地质图要反映预测成果（瓦斯涌出量、
瓦斯含量、突出危险性） 4.瓦斯参量等值线在复杂地质条件下的外推
7
2.瓦斯含量点、瓦斯压力点、动力现象点
瓦斯含量点
W
12.30m3/t –610.24 713.85
分子为瓦斯含量值(m3/t）；分母左侧为测点标高(m)，右侧为埋深(m)。
8
瓦斯压力点
P 2.3MPa
–600 620
分子为瓦斯压力值（MPa）；分母左侧为测点标高(m)，右侧为埋深(m)。
0.5

中国煤矿瓦斯地质图编制

PPT文档演模板
中国煤矿瓦斯地质图编制
1.2 瓦斯赋存地质构造逐级控制理论研究路线
瓦斯赋存受构造控制，构造演化控制着瓦斯的形成、赋存、构造煤、瓦斯突出危险区
PPT文档演模板
•图2 瓦斯赋存构造逐级中控国煤制矿瓦理斯地论质图路编制线
1.3 瓦斯赋存地质构造逐级控制规律
• 瓦斯分布、赋存状态存在着地质构造逐级控制规律，板块构造控制区域地质构造，区域地质构造控制矿区，矿区构造控制矿井、采掘工作面。通过构造逐级控制, 可以逐级缩小范围，最后圈定瓦斯富集区和煤与瓦斯突出危险区。图3所示。
中国煤矿瓦斯地质图编制
PPT文档演模板
2020/11/2
中国煤矿瓦斯地质图编制
• 引言 • 1、中国煤矿瓦斯赋存地质构造逐级控制理论与
技术路线 • 2、中国煤矿多级瓦斯地质图 • 3、依据瓦斯赋存区域地质构造控制规律10种类
型，划分了中国煤矿瓦斯赋存29个分区 • 4、中国煤矿瓦斯（煤层气）资源量估算
•图3 瓦斯赋存地质构造逐级控制规律路线图
中国煤矿瓦斯地质图编制
•1.4 瓦斯赋存地质构造逐级控制机理
• 只有运用区域地质构造演化理论和瓦斯赋存地质构造逐级控制理论才能厘清不同级别的挤压剪切构造和拉张裂陷构造，才能厘清瓦斯富集区、煤与瓦斯突出煤层、突出矿井、煤与瓦斯突出危险区的分布。图4所示。
PPT文档演模板
中国煤矿瓦斯地质图编制
•1.4 瓦斯赋存地质构造逐级控制机理研究路
线
•区域地质构造演化理论
•瓦斯赋存地质构造逐级控制理论
•挤压剪切构造
•拉张裂陷构造
•形成 •形成高•煤层渗•利于瓦•瓦斯风 •始突 •瓦斯大•瓦斯风•煤层渗 •构造煤•应力带•透性低•斯保存•化带浅•深度浅 •量释放•化带深•透性好

煤矿矿井瓦斯地质图编制方法

煤矿矿井瓦斯地质图编制方法矿井: 矿井:以某个生产矿井田范围为编制对象矿区:具有相似区域地质演化、矿区:具有相似区域地质演化、构造演化和分布特征的井田范围具体讲编制题目为：具体讲编制题目为：１、ＸＸ矿Ｘ煤层瓦斯地质图√ ＸＸ矿煤层瓦斯地质图√ ２、ＸＸ矿区Ｘ煤层瓦斯地质图（江西４、ＸＸ矿区Ｘ煤层瓦斯地质图（江西４矿区个）１.图名（大图置上，插图置下），图图名（大图置上，插图置下），图），线状比例尺. 框，线状比例尺. ２.指北针，或者经纬线，高斯公里网. 指北针，或者经纬线，高斯公里网. ３.图框. 图框. ４.图例. 图例. ５.责任表. 责任表. ６.瓦斯地质内容. 瓦斯地质内容. 投影与坐标要求：投影与坐标要求：对于矿井瓦斯地质图，其投影方式视资料对于矿井瓦斯地质图，来源而定，通常采用高斯投影６度分带，来源而定，通常采用高斯投影６度分带，坐标系通常采用５４８０坐标５４或坐标。

坐标系通常采用５４或８０坐标。

图件比例尺要求：图件比例尺要求：１比５０００. ５０００. 即：图件内部坐标单位为：１０米单图件内部坐标单位为：１０米单位／２１.地理底图（１：５０００）地理底图（５０００）具有真实坐标的矿井采掘工程平面图. （１）具有真实坐标的矿井采掘工程平面图.如果只有纸质图件，需要进行坐标转换，见后章节如果只有纸质图件，需要进行坐标转换，主采煤层底板等高线. （２）主采煤层底板等高线.如果只有钻孔数据，需要用SURFER 生成等高线如果只有钻孔数据，需要用SURFER２.地质内容（１：５０００）地质内容（５０００）（１）煤层底板等高线按照５０米间隔绘制，煤层底板等高线按照５０米间隔绘制，５０米间隔绘制倾角变化大的地方需要加密为２５米间隔．２５米间隔倾角变化大的地方需要加密为２５米间隔．（２）相关地质内容钻孔分布，分为见煤钻孔和工程井两类. 钻孔分布，分为见煤钻孔和工程井两类. 煤层露头线及风化带. 煤层露头线及风化带. 构造：断层，向斜轴和背斜轴. 构造：断层，向斜轴和背斜轴.煤层厚度：依附于见煤钻孔. 煤层厚度：依附于见煤钻孔. 岩溶陷落柱平面分布. 岩溶陷落柱平面分布. 火成岩平面分布. 火成岩平面分布. 构造煤实测点的厚度和类型３.瓦斯地质内容掘进工作面的绝对瓦斯涌出量点：包括掘进工作面（１）.瓦斯涌出量点：包括掘进工作面的绝对瓦斯涌出量点，采煤工作面的绝对和相对瓦瓦斯涌出量点，和采煤工作面的绝对和相对瓦斯涌出量．斯涌出量．绝对瓦斯涌出量等值线（），分（２）.绝对瓦斯涌出量等值线（据１），分实预测，用不同线条表示．测和预测，用不同线条表示．（3）.瓦斯测压点Ｐ，瓦斯含量点Ｗ瓦斯测压点Ｐ，瓦斯含量点ＷＰ，瓦斯含量点（4）.煤层瓦斯压力等值线实测和预测. 煤层瓦斯压力等值线实测和预测实测和预测. 必须有0.74Mpa等值线必须有0.74Mpa等值线（５）煤层瓦斯含量等制线实测和预测煤层瓦斯含量等制线实测和预测（６）.根据绝对瓦斯涌出量，按照５立方根据绝对瓦斯涌出量，按照５秒级差，利用不同面色标绘. 米／秒级差，利用不同面色标绘. （７）.瓦斯突出危险性预测参数，包括：瓦斯突出危险性预测参数，包括：①.区域突出危险性预测指标１k=△p/f 区域突出危险性预测指标１k=△瓦斯初散初速度／煤体坚固性系数瓦斯初散初速度／②.工作面突出危险性预测指标１工作面突出危险性预测指标１△h2/Smax钻屑瓦斯解吸指标／钻屑瓦斯解吸指标／钻孔最大钻屑量③工作面突出危险性预测指标２工作面突出危险性预测指标２qm S max R 其中Ｒ＝（Smax-1.8)/(qm-4) Ｒ＝（S 其中Ｒ＝（qm:钻孔瓦斯涌出初速度. 钻孔瓦斯涌出初速度. S max：钻孔最大钻屑量max：（８）.瓦斯突出危险性区划根据瓦斯涌出量，危险性指标Ｋ根据瓦斯涌出量，危险性指标Ｋ值，将井田范围划分为突出危险区，田范围划分为突出危险区，突出威胁区和无突出区.利用锯尺线条指向. 无突出区.利用锯尺线条指向. △p≥10,f≥0.5,p≥0.74，煤体破坏类型为Ⅲ、p≥10,f≥0.5,p≥0.74，煤体破坏类型为ⅢⅣ、Ⅴ时划。
