单键-单按键开关电路图

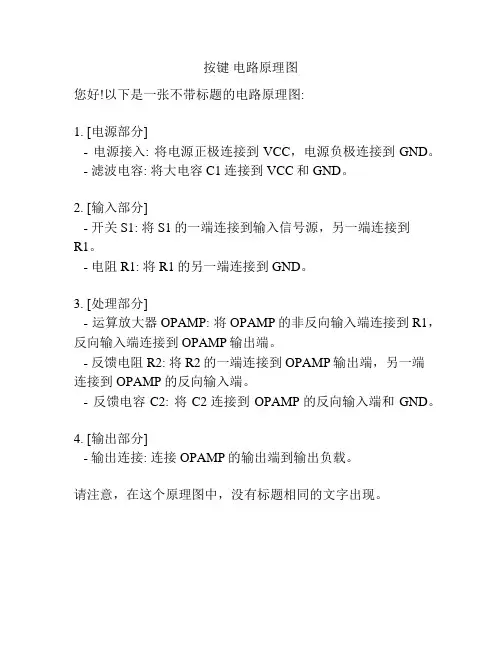

按键 电路原理图
按键电路原理图
您好!以下是一张不带标题的电路原理图:
1. [电源部分]
- 电源接入: 将电源正极连接到VCC，电源负极连接到GND。
- 滤波电容: 将大电容C1连接到VCC和GND。
2. [输入部分]
- 开关S1: 将S1的一端连接到输入信号源，另一端连接到
R1。
- 电阻R1: 将R1的另一端连接到GND。
3. [处理部分]
- 运算放大器OPAMP: 将OPAMP的非反向输入端连接到R1，反向输入端连接到OPAMP输出端。
- 反馈电阻R2: 将R2的一端连接到OPAMP输出端，另一端
连接到OPAMP的反向输入端。
- 反馈电容C2: 将C2连接到OPAMP的反向输入端和GND。
4. [输出部分]
- 输出连接: 连接OPAMP的输出端到输出负载。
请注意，在这个原理图中，没有标题相同的文字出现。
几个单按钮启停线路
几个单按钮启停线路以下是我找到的几个单按钮启停电机的控制回路电路图，每个电路图我都进行了图纸分析和用实际元件接线（图纸中的KA与KM都是用SIMENS的3TF4022接触器代替，安装方式是水平放置），电路图中没有画出控制回路中的断路器、热继等元件。
第一个电路图：经典线路，结构清晰，布局合理，电路分析和实际接线都可以通过，没有误动作现象。
我们往往以为单按钮启停线路只有课题意义没有实际使用价值，请看下面的工程技术要求：有一个气体压力罐，两个系统送气电磁阀KV1和KV2，当压力罐中的压力第一次达到预设压力时电磁阀KV1得电，向一号系统送气，第二次达到预设压力时电磁阀KV2得电，向二号系统送气，第三次到达压力时电磁阀KV1又得电……如此循环。
怎样才能用最简单的线路完成这个要求呢？这就用到了上面的线路了，不过要把元件的符号变一下。
KA是中继，KM1和KM2分别控制电磁阀KV1和KV2。
第二个电路图：这其实是一个PLC的梯形图，要把它转换成电路图就成了：在分析这个图的时候是行不通的，（KM吸合以后再按下SB，KM就会释放一下重新吸合），但它的实际接线却没问题，按按钮100次没有出现过误动作（当用手慢慢的按下“接触器”KA1上那个突起的塑料块时,KM就会释放一下又重新吸合，与电路分析的结果一样）。
PLC接线也没问题，同样按按钮100次没有误动作（PLC用的是国产嘉华的）。
这个梯形图用在以输入输出点决定价格的PLC上我觉得倒是挺合适的。
第三个电路图：电路分析和实际接线都可以通过，没有误动作现象。
你在接好线时会发现这是个有趣的电路，因为你在按下SB时KM并不会动作，但是一松开SB那么KM就会立刻得电吸合，再按下SB时KM不会动作，一松开SB那么KM就会立刻失电释放。
这个电路的应用基本上和第一个电路一样。
一个按钮控制电机启动停止电路原理图解很多老电工都搞不懂
一个按钮控制电机启动停止电路原理图解很
多老电工都搞不懂
一个按钮控制电机启动停止电路虽然不实用，但用来学习分析电路，却非常经典。
这个电路看似简单，却存在很强的逻辑关系，现在还有很多电工朋友怀疑它根本实现不了。
下面咱们就用图解的方式分析一下这个电路。
图1，即为一个按钮控制电机启动停止电路。
图1图中，QS为断路器，KM为接触器，FR热继电器，SB按钮，KA1和KA2为两个中间继电器。
图中带电部分标成红色。
图2图2，合上QS，图中红色为带电部分。
图3图3，按下按钮SB不松开，如图，KA1线圈得电，KA1-1常开点闭合，起KA1自保作用。
KA1-2常闭触电断开，使KA2线圈不得电。
KA1-3常开闭合，使接触器KM线圈得电，KM-3常开闭合自保。
电机启动。
图4图4，松开按钮SB，看图中各元件动作状况，由于这时接触器KM 吸合自保，所以电机连续运行。
咱们看图中变化，由于KM吸合，常闭触点KM-1断开，常开触点KM-2闭合。
图5图5，再次按下SB不松开，由于这时KM-1是断开的，KM-2是闭合的，所以，KA2线圈得电，KA2-1断开，使KA1线圈不能得电。
KA2-2闭合，使KA2自保。
KA2-3断开，使接触器KM线圈断电释放，电机停止。
图6图6，松开SB，电路恢复初始状态。
如果您有不同意见，评论里提出来。
单控、双控以及三控开关高清接线图，电工收藏！
单控、双控以及三控开关高清接线图，电工收藏！
一般我们熟知的有单控、双控以及三控开关。
单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。
电老虎网（电气产品“选型、预算、询价、采购”首选平台）
双控开关就是一个开关同时带常开、常闭两个触点（即为一对）。
通常用两个双控开关控制一个灯或其它电器，意思就是可以有两个开关来控制灯具等电器的开关，比如，在楼下时打开开关，到楼上后关闭开关。
电老虎网（电气产品“选型、预算、询价、采购”首选平台）
三控开关是指三个开关控制一个灯，就是在双控的基础上，把两个开关的连接线中间再加上一个双刀双掷开关。
如果没有的话，可以用双开代替。
本期，电老虎网（电气产品“选型、预算、询价、采购”首选平台）将分享多种常见的开关接线图，欢迎收藏，留以备用。
下面小编给大家分享一些，自己收藏的建筑行业资料，希望对你有帮助。
单控、双控和三控开关的施工示意图、电路示意图和开关接线图
单控、双控和三控开关的施工示意图、电路示意图和开关接线
图
大家在装修过程的水电改造阶段，插座和开关是最基本的电路改造项目。
其中，开关的设计要相对复杂一些，尤其是涉及到单控、双控和三控乃至多孔开关的情况下。
那么，单控、双控和三控开关究竟是如何实现的呢？
秀巢网小编下面就结合具体的施工示意图、电路示意图和开关接线图来分别聊一下：
一开单控开关
一开单控开关是最为常见的需求，最简单的就是一进卧室，把卧室的主灯打开，这就是一个最简单的一开单控开关了。
施工示意图如下：
电路图示意如下：
开关接线图如下：
一开双控开关
最常见的需求就是：一进卧室，在门边把主灯开关打开，然后躺到床上以后，不用下床，直接在床头的一侧就能把主灯关掉。
这就需要运用到两个一开双控开关了。
施工示意图如下：
电路图示意如下：
开关接线图如下：
一开三控开关
最常见的需求就是：一进卧室，在门边把主灯开关打开，然后躺到床上以后，不用下床，直接在床头的左侧或右侧都可以把主灯关掉。
这就需要在两个一开双控开关的基础上，再加一个中途开关了。
施工示意图如下：
电路图示意如下：
开关接线图如下：
一开三控开关又叫一开多控开关，所谓“多”的意思，就是可以在很多个地方控制同一盏灯，理论上，“多”可以做到无穷个，哪怕是分别在100个地方分别安装一个开关来控制同一盏灯都没问题的，不过，这种情况下，需要用到2个一开双控开关和100-2=98个中途开关而已。

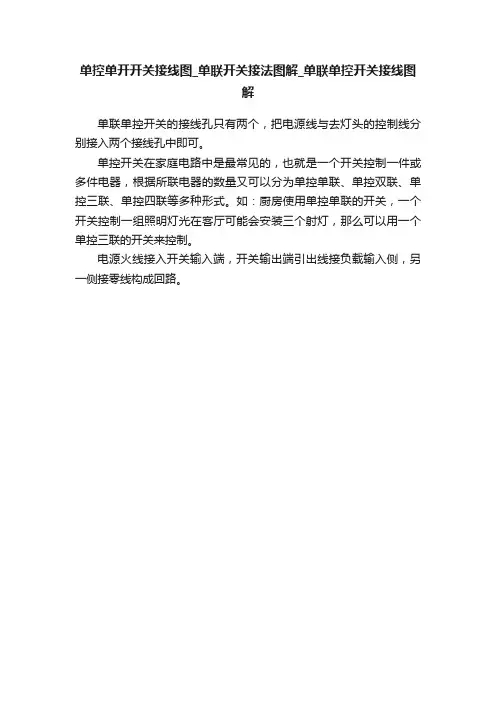

单控单开开关接线图_单联开关接法图解_单联单控开关接线图解
单控单开开关接线图_单联开关接法图解_单联单控开关接线图
解
单联单控开关的接线孔只有两个，把电源线与去灯头的控制线分别接入两个接线孔中即可。
单控开关在家庭电路中是最常见的，也就是一个开关控制一件或多件电器，根据所联电器的数量又可以分为单控单联、单控双联、单控三联、单控四联等多种形式。
如：厨房使用单控单联的开关，一个开关控制一组照明灯光在客厅可能会安装三个射灯，那么可以用一个单控三联的开关来控制。
电源火线接入开关输入端，开关输出端引出线接负载输入侧，另一侧接零线构成回路。
单键电子开关电路
这是原理图,可以应用于单键开、关电源，有很宽的电压范围(4.5V~40V，最大19A的电流)，R5为可选，当输入电压小于20V 时可短接；输入电压大于20V时建议接上，R5的取值应满足与R1的分压使MOS管V1的GS电压大于20V小于5V(在V2导通时)，尽量使V1的GS电压在10V~20V之间以使V1输出大电流。
(NMOS暂定2N7002)
按钮按下前，V2的GS电压(即C1电压)为零，V2截止，V1的GS电压为0,V1截止无输出；当按下S1，C1充电，V2 GS电压上升至约3V时V2导通并迅速饱和，V1 GS电压小于4V，V1饱和导通,Vout有输出，发光管亮(此时应放开按钮)C1通过R2、R3继续充电，V1、V2状态被锁定；当再次按下按钮时，由于V2处于饱和导通状态，漏极电压约为0V，C1通过R3放电，放至约3V时，V2截止，V1栅源电压大于4V，V1截止，Vout无输出，发光管灭(放开按钮)，C1通过R2、R3及外电路继续放电，V1、V2维持截止状态。
PCB Layout 注：S1使Vout打开或关闭后应放开按钮，不然会形成开关振荡。
8张图教你各种开关接线，单控、双控、多控开关，新手装修必备！
8张图教你各种开关接线，单控、双控、多控开关，新手装修
必备！
现在不少业主，为了节省装修预算，都会选择半包装修，所以在装修施工时，难免会遇到一些技术问题，尤其是水电问题，在电路设计中，比较容易出问题的就是开关插座了，我们之前也分享了不少，关于开关插座的布局问题，今天再跟大家说一下开关的接线技巧，连老电工看了都说好！
1.开关控制插座接线图
2.开关控制灯接线图
3.五孔插座接线图
4.一开五孔插座接线图
5.单控开关接线图
6.双控开关接线图
7.多控开关接线图方式一
8.多控开关接线图方式二
准备装修业主，可以戳左上方蓝色头像，进主页后，点击【0元设计】领4份装修方案，点击【装修报价】算算你家装修要花多少钱点击“了解更多”，免费领取新房装修精准预算清单，我家照着装修省了3万！。
关于单键开关机电路的分析与应用
器 的优 化 。 图 １中标 注 ４处 ， 控 制 器 接 收 到 的是 按 键 按 下 时 产 生 的脉 冲 信 号 ． 控 制 器 需 要 编 写 代 码 进 行 脉 冲解 析 ， 分 析 出 是 否有按键按下。而 Ｉ ＮＴ 脚 在 按键 按 下 时 直 接 产 生 中 断信 号 ， 这
样， 此 引 脚 可 以直 接 连 接 到控 制 器 的外 部 中 断 引脚 上 。 在关机时 。 按 键按下 。 Ｌ Ｔ Ｃ ２ ９ ５ １ 产 生中断信号通过 Ｉ ＮＴ 脚
ｌ １ 信息 化研究
Ｌ Ｔ Ｃ２ ９ ５ １的 Ｉ ＮＴ 脚 连 接 控 制 器 ， 在关机 时 ， 按键按 下 ， 产
生信号 ， 通 知 控 制 器 关机 键 按 下 。
Ｌ Ｔ Ｃ ２ ９ ５ １的 Ｋ Ｉ Ｌ Ｌ脚 连 接 控 制 器 ． 在关机 时 ， 控 制 器 产 生 控
图 ２中右 上 标 注 ＤＣ／ ＤＣ 部 分 ， 为 电源芯片 ， 此 处 也 可 为 复 杂 的 电源 模 块 （ 有 多路 供 电 的 电源 组 合 ） 。 图 ２中 右侧 标 注 ｕ Ｐ ／ ｕ Ｃ部分 ， 为控制器 ， 可 以 是 普 通 单 片 机， Ａ ＲＭ 芯 片 ， ＤＳ Ｐ芯 片 等 。 图 ２中左侧 为专 用 开 关 机 控 制 芯 片 Ｌ ＴＣ ２ ９ ５ １ 。 Ｌ Ｔ Ｃ２ ９ ５ １可 以 完 成 图 １中全 部 电 路 的 功 能 。该 芯 片 封 装 很 小 ， 外 围 电 路 很
应 图 １中标 注 １ 处。
模块开机控制电平 ， 从 而 实 现 关 机 控制 。
２ ． ２ 标 注 １附近 的外 围 电路 的作 用
标注 １ 附 近 的外 围 电路 主 要 是 电容 和 三 极 管 ， 这 部 分 电路
只用一个按钮怎么做个电子开关？这个电路做到了，有原理分析
只用一个按钮怎么做个电子开关？这个电路做到了，有原理分
析
下面这个就是这个电路的原理图，主要核心元件还是这个N沟道增强型场效应管IRFZ44,这里就是通过这个元件是否导通来决定输出端是否有电压，从而实现电子开关的功能。
原理分析
假设这个电路刚通上电，按钮开关还没有按下，那么电流会流过R3和R2给极性电容C充电，使极性电容阳极端电压升高，当电压升高到一定数值时，电源就不再给极性电容C充电，他会一直保持这种状态。
如果此时按下开关按钮，由于极性电容C阳极端电压很高，使得场效应管IRFZ44栅极（G）电位升高，进而使其导通，此时二极管1N4007仍然不会击穿，所以他两端电压很高，大约等于电源两端电压，此时可以认为这个电子开关打开了。
当按钮开关松开后，由于场效应管栅极没有可以放电的回路，所以这个状态可以一直保持着，那怎么关闭呢？这时候再按一下这个按钮开关，这次按的时间稍微长一点，这时候的电流通过电阻R3，R2，R4和R5，待电路稳定后，这个场效应管栅极的电压就是
（R4+R5）*U/（R3+R2+R4+R5），这里的U是指电源电压，如果连上12V的电源，这个栅极电压大约是0.96V，显然这个电压是不能够是场效应管导通，所以此时这个电子开关会断开。
如果待开关闭合后松开按钮开关，那么就会出现一开始所说的那种情况，电源会给极性电容C充电，如果此时再按下这个按钮开关，这个场效应管就会导通，进而电子开关就会被打开，就这样可以反复循环，使用一个按钮就能实现开关的开与关。
看到这我想大家对这个电路的工作过程有了一定的了解，这个电路的驱动能力还是可以的，可以在输出端加上继电器进而控制220V灯泡，因为当电子开关打开后，电流会直接从这个场效应管流过，场效应管自身能够承担的电流本身就很大。
独立键盘电路
2
键盘是单片机不可缺少的输入设备，在单片机应用系统中，常使用按键或者键盘 控制系统的工作状态或向系统内部输入数据。
全编码键盘 键盘
非编码键盘
独立式键盘 矩阵式键盘
1.综述
3
➢ 编码键盘：键盘闭合键的识别由专用硬件实现。
➢ 非编码键盘：键盘闭合键的识别由软件实现。
当松开按键后，线路断开，无电流流过，此时KeyIn1和+5V是等电位，为高 电平。
这样我们就可以通过KeyIn1这个接口的电平高低来判断是否有按键按下。
2.独立键盘电路
6
独立式按键程序查询方式和中断方式的接口电路
2.独立键盘电路
4
独立式键盘就是各个按键相互独立，每一个按键各接一根I/O接口线，彼此独立， 单片机通过向此I/O口发出读指令来得到当前按键的状态。原理图如图1所示。
图1 独立键盘电路原理图
2.独立键盘电路
5
工作原理：
4条输入线接到单片机的I/O口上，当按键K1按下时，+5V电源通过R1和K1进 入GND形成一条通路，此时全部电压都加到了电阻R1上，从而导致KeyIn1引脚为 低电平；
非编码键盘结构简单，成本低廉，在单片机中得到广泛应用。
➢ 独立式键盘特点：电路配置灵活，软件结构简单，但每个按键必须占用一根 I/O线，占用硬件资源较多，因此适用于按键比较少的场合。
➢ 矩阵式键盘特点：矩阵式键盘的按键设置在行、列的交叉点上。键盘中按键数 量较多时，为了减少I/O口的占用，通常采用矩阵式键盘。
单安建控制电源开关电路参考
浪涌抑制前面电源输入电路如下：两路输入VCC_M和VCC_S（蓄电池）通过单一按键控制电源输入通断。
功能：（1）通过单一按键控制电源的导通，第一次按下导通，再一次按下关闭。
（2）任何一路电源接入，都可以通过按键控制导通。
（3）当VCC_M≥VCC_S时通过按键可以选通VCC_M导通。
（4）当VCC_M＜VCC_S时两路可能都导通。
（5）电源输入范围保证9-36V正常工作。
参考基础知识如下：自1976年开发出功率MOSFET以来，由于半导体工艺技术的发展，它的性能不断提高：如高压功率MOSFET其工作电压可达1000V；低导通电阻MOSFET其阻值仅lOmΩ；工作频率范围从直流到达数兆赫；保护措施越来越完善；并开发出各种贴片式功率MOSFET(如Siliconix最近开发的厚度为1.5mm“Little Foot系列)。
另外，价格也不断降低，使应用越来越广泛，不少地方取代双极型晶体管。
功率MOSFET主要用于计算机外设(软、硬驱动器、打印机、绘图机)、电源(AC／DC变换器、DC／DC变换器)、汽车电子、音响电路及仪器、仪表等领域。
本文将介绍功率MOSFET的结构、工作原理及基本工作电路。
什么是MOSFET“MOSFET”是英文MetalOxide Semicoductor Field Effect Transistor的缩写，译成中文是“金属氧化物半导体场效应管”。
它是由金属、氧化物(SiO2或SiN)及半导体三种材料制成的器件。
所谓功率MOSFET(Power MOSFET)是指它能输出较大的工作电流(几安到几十安)，用于功率输出级的器件。
MOSFET的结构图1是典型平面N沟道增强型MOSFET的剖面图。
它用一块P型硅半导体材料作衬底(图la)，在其面上扩散了两个N型区(图lb)，再在上面覆盖一层二氧化硅(SiQ2)绝缘层(图lc)，最后在N区上方用腐蚀的方法做成两个孔，用金属化的方法分别在绝缘层上及两个孔内做成三个电极：G(栅极)、S(源极)及D(漏极)，如图1d所示。
单控、双控、三控、四控开关接线图
单控、双控、三控、四控开关接线图电灯单控开关，不论是哪一种，均可看作是一个单刀单掷开关。
在电路图中，标识如下所有的单控开关，不论哪种形式的，都只有两个接线柱（双控、多控开关做单控用的不算）。
有的开关接线柱上标有L（有的品牌标的是COM）和L1。
接线时，L接进线，L1接出线（其实倒过来接也没事）。
此时要特别注意，进线必须是火线。
原理图拉线开关想当年我们家家户户都用这种开关，现如今这种开关已经慢慢被淘汰，甚至想买一个这种开关都要找好几家五金店。
接线时，两个接线柱，一个接火线，一个接电灯即可。
按键开关1单开单控开关这个开关是目前最常用的，几乎每家在装修时都至少要买几个，它的接线柱在背面同样的两个接线柱，不过这种开关的接线柱上就有了标识。
图示品牌的标注为L和L1，其它品牌有的标注为COM和L1。
接线方式如下2多开单控开关此外，还有面板上有多个按键的开关，每个按键可以控制一个灯虽然外表相同，但是背面的接线柱不一样。
以三开为例，有的品牌，背面有6个接线柱，即每个按键对应两个接线柱这样的开关，尽管接线柱排列不是很整齐，却也很好接。
接线柱标识中，有字母A,B,C，即对应正面按键从右至左三个。
接起线来可以把每两个接线柱看作一个单开单控开关接线。
还有一种接线柱，是这样的同样是三开单控，却只有四个接线柱。
仔细观察会发现，接线柱的标识中，只有一个公共点（L或COM被称为公共点），即进线端。
这种开关在接线时，只需要接一个进线，而L1,L2,L3分别对应面板按键从右到左。
接线方法如下手捏开关这种开关也属于电灯开关的一种。
这种开关常常作为台灯等灯具的延长线开关。
往往用软线接，即下图这种二芯包套线手捏开关的内部结构是这样的▼完整接线如下▼看完后，您是不是感觉开关接线并不难呢，在确保安全的情况下自己可以动手试试，切记在操作过程中一定要注意安全，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！！！再来看看实物对照图，比较清晰明了！相信朋友们看了，可以快速掌握技巧！小技巧就是，两个开关的L1L2同名的连一起这种是楼梯双控的布局这种双控带插座，大同小异卧室双控的布线图中间是个多控开关有的朋友说中间可不可以用双联双控开关，也是可以的。
