电感量计算公式
电感量计算公式

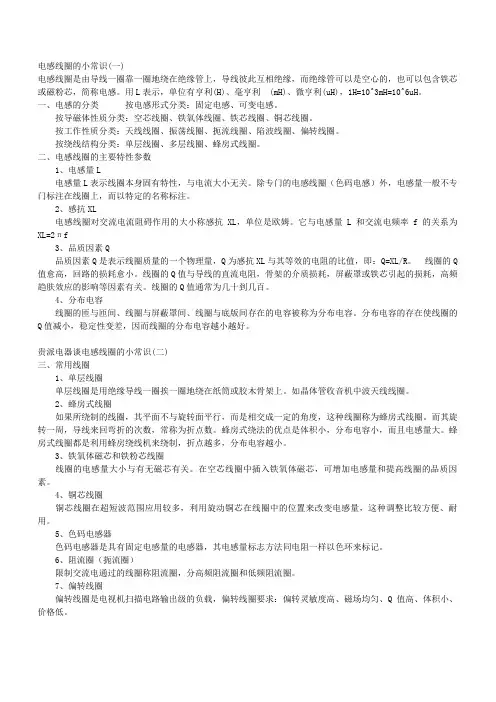

电感线圈的小常识(一)电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。
一、电感的分类按电感形式分类：固定电感、可变电感。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
二、电感线圈的主要特性参数1、电感量L电感量L表示线圈本身固有特性，与电流大小无关。
除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。
2、感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。
它与电感量L和交流电频率f的关系为XL=2πf3、品质因素Q品质因素Q是表示线圈质量的一个物理量，Q为感抗XL与其等效的电阻的比值，即：Q=XL/R。
线圈的Q 值愈高，回路的损耗愈小。
线圈的Q值与导线的直流电阻，骨架的介质损耗，屏蔽罩或铁芯引起的损耗，高频趋肤效应的影响等因素有关。
线圈的Q值通常为几十到几百。
4、分布电容线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。
分布电容的存在使线圈的Q值减小，稳定性变差，因而线圈的分布电容越小越好。
贵派电器谈电感线圈的小常识(二)三、常用线圈1、单层线圈单层线圈是用绝缘导线一圈挨一圈地绕在纸筒或胶木骨架上。
如晶体管收音机中波天线线圈。
2、蜂房式线圈如果所绕制的线圈，其平面不与旋转面平行，而是相交成一定的角度，这种线圈称为蜂房式线圈。
而其旋转一周，导线来回弯折的次数，常称为折点数。
蜂房式绕法的优点是体积小，分布电容小，而且电感量大。
蜂房式线圈都是利用蜂房绕线机来绕制，折点越多，分布电容越小。
3、铁氧体磁芯和铁粉芯线圈线圈的电感量大小与有无磁芯有关。
在空芯线圈中插入铁氧体磁芯，可增加电感量和提高线圈的品质因素。
空心线圈电感量计算公式
空心线圈电感量计算公式嘿，咱来聊聊空心线圈电感量的计算公式！先给您说个事儿，之前我带学生做实验的时候，就碰到了空心线圈电感量的计算问题。
那是一个阳光明媚的下午，实验台上摆满了各种仪器，学生们都摩拳擦掌准备大干一场。
其中一组同学在测量空心线圈的电感量时，那叫一个手忙脚乱，完全搞不清楚该怎么算。
那咱们就正式说说空心线圈电感量的计算公式。
这公式啊，是 L = (μ₀ * N² * A) / l 。
这里面的 L 就是电感量，μ₀呢，是真空磁导率，约等于4π×10⁻⁷ H/m 。
N 是线圈的匝数，A 是线圈的横截面积，l 是线圈的长度。
咱们一个个来解释解释。
先说这个匝数 N ，就好比是绕绳子，绕的圈数越多，电感量往往就越大。
您可以想象一下，绕的圈多了，磁力线穿过的次数也就多了，电感效果自然就更明显啦。
再看看横截面积 A 。
假设这空心线圈是个大胖子和一个小瘦子，那大胖子的横截面积大，电感量相对也就会大一些。
还有线圈的长度 l 。
如果把线圈想象成一根长长的吸管，越长的吸管，电感量通常就越小。
在实际应用中，这个公式可重要了。
比如说，在无线电通信里，要设计合适的天线，就得靠它算出电感量来保证信号的传输效果。
我再给您举个例子，假如有一个空心线圈，匝数是 100 圈，横截面积是 0.01 平方米，长度是 0.5 米。
那咱们来算算电感量：先把数值代入公式，μ₀约等于4π×10⁻⁷ H/m ，N 是 100 ，A 是0.01 平方米，l 是 0.5 米。
L = （4π×10⁻⁷ * 100² * 0.01）/ 0.5 ，算出来大约是 2.51×10⁻⁴ H 。
您看，通过这个公式，就能清楚地算出电感量啦。
回到开头说的那个实验，后来经过我的耐心讲解和引导，那组同学终于搞明白了这个公式，成功完成了实验，那一张张兴奋的小脸，让我觉得特别有成就感。
总之，空心线圈电感量的计算公式虽然看起来有点复杂，但只要您理解了每个参数的含义，多做几道题，多实践实践，就一定能掌握得妥妥的！希望您在遇到相关问题时，能轻松运用这个公式解决难题。
各种电感计算公式
导线线径与电流规格表绝缘导线(铝芯/铜芯)载流量的估算方法 以下是绝缘导线(铝芯/铜芯)载流量的估算方法,这是电工基础,今天把这些知识教给大家,以便计算车上的导线允许通过的电流.(偶原在福建省南帄供电局从事电能计量工作) 铝芯绝缘导线载流量与截面的倍数关系导线截面(帄方毫米) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120载流量(A 安培) 9 14 23 32 48 60 90 100 123 150 210 238 300载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
(看不懂没关系,多数情况只要查上表就行了)。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2〃5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2〃5mm’导线，载流量为2〃5×9＝22〃5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l ，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3〃5倍，即35×3〃5＝122〃5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0〃5。
表格为导线在不同温度下的线径与电流规格表。
（请注意：线材规格请依下列表格，方能正常使用）即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2〃5倍，依次类推。
电感公式
针对环形CORE，有以下公式可利用: (IRON)
L=N2*AL L=电感量(H) AL= 感应系数
H-DC=0.4πNI /l N==绕线匝数（圈）
H-DC=直流磁化力I= 通过电流(A) l= 磁路长度(cm)
l及AL值大小，可参照Micrometa对照表。
例如: 以T50-52材，绕线5圈半，其L值为T50-52(表示OD为0.5英寸)，经查表其AL值约为33nH
L=33*(5.5)2=998.25nH≈1H
当通过10A电流时，其L值变化可由l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(i%)
电感计算
介绍一个经验公式
L=(k*0*s*N2*S)/l
其中
0 为真空磁导率=4π*10-7。
（10的负七次方）
s 为线圈内部磁芯的相对磁导率，空心线圈时s=1
N2为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度，单位为米
k 系数，取决于线圈的半径（R）与长度(l)的比值。
计算出的电感量的单位为亨利。

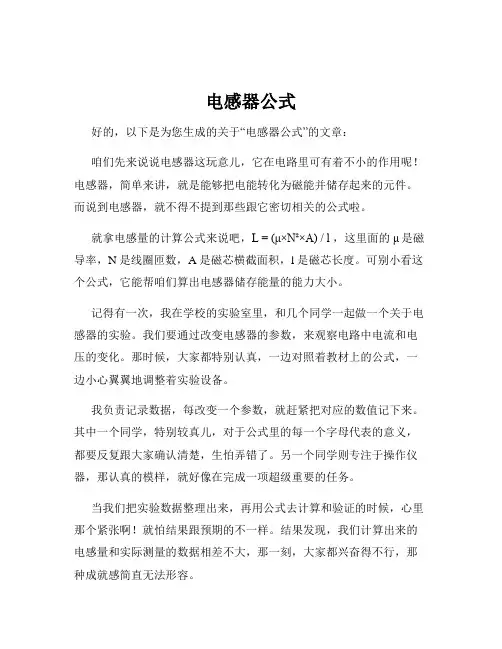

电感器公式
电感器公式好的，以下是为您生成的关于“电感器公式”的文章：咱们先来说说电感器这玩意儿，它在电路里可有着不小的作用呢！电感器，简单来讲，就是能够把电能转化为磁能并储存起来的元件。
而说到电感器，就不得不提到那些跟它密切相关的公式啦。
就拿电感量的计算公式来说吧，L = (μ×N²×A) / l ，这里面的μ是磁导率，N 是线圈匝数，A 是磁芯横截面积，l 是磁芯长度。
可别小看这个公式，它能帮咱们算出电感器储存能量的能力大小。
记得有一次，我在学校的实验室里，和几个同学一起做一个关于电感器的实验。
我们要通过改变电感器的参数，来观察电路中电流和电压的变化。
那时候，大家都特别认真，一边对照着教材上的公式，一边小心翼翼地调整着实验设备。
我负责记录数据，每改变一个参数，就赶紧把对应的数值记下来。
其中一个同学，特别较真儿，对于公式里的每一个字母代表的意义，都要反复跟大家确认清楚，生怕弄错了。
另一个同学则专注于操作仪器，那认真的模样，就好像在完成一项超级重要的任务。
当我们把实验数据整理出来，再用公式去计算和验证的时候，心里那个紧张啊！就怕结果跟预期的不一样。
结果发现，我们计算出来的电感量和实际测量的数据相差不大，那一刻，大家都兴奋得不行，那种成就感简直无法形容。
咱们再来说说电感的感抗公式，XL = 2πfL 。
这里的 f 是频率，L 就是电感量。
这个公式能告诉我们在不同频率下，电感器对电流的阻碍作用有多大。
在实际应用中，比如在收音机的电路里，就是靠调整电感器的参数来选择不同的电台频率。
电感器就像是一个“频率筛选器”，把我们想要的频率信号留下来，把不想要的给“挡”在外面。
还有一个和电感器有关的重要公式，就是品质因数 Q 。
Q = ωL / R ，其中ω是角频率，R 是电阻。
品质因数能反映电感器的性能好坏。
想象一下，如果电感器的品质因数很低，那它在电路里的表现就会大打折扣，就像一个没吃饱饭的运动员，跑不快也跑不远。
空心电感计算精确但复杂的经验公式
空心电感计算精确但复杂的经验公式有个比较复杂的经验公式，很复杂，一般都是用电感测试仪测试。
电感的计算公式线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率)= 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≈1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。
电感量计算公式
加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数= [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英吋)，经查表其AL值约为33nHL=33．2=≒1μH当流过10A电流时，其L值变化可由l=(查表)H-DC=πNI / l = ×××10 / = （查表后）即可了解L值下降程度(μi%)2。
介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。
变压器电感量计算公式
变压器电感量计算公式
变压器电感量计算公式是指在变压器工作中，计算电感量所需的
公式。
电感量是指变压器的感应电动势与电流的比值，它对于变压器
的工作性能及效率有着重要的影响。
因此，正确地计算变压器的电感
量对于整个变压器的正常工作具有非常重要的意义。
变压器的电感量计算公式如下：L = N^2 * μ * A / l，其中L
为电感量，N为线圈匝数，μ为磁导率，A为磁路截面积，l为整个磁
路长度。
根据这个公式，我们可以通过合理的选择变压器的线圈匝数、磁导率、磁路截面积和磁路长度等参数，来调整变压器的电感量值，
以满足不同工作要求的变压器。
在实际操作中，变压器电感量的计算需要依据具体的工作条件来
选择参数。
例如，针对不同的频率和电流强度要求，需要选择不同的
匝数和截面积。
此外，还需要考虑磁导率的变化和磁路的长度等因素，从而保证计算的准确性和电感量的可控性。
需要注意的是，在实际应用中，变压器的电感量不仅受到上述参
数的影响，还受到一些其他的因素的影响，如变压器的空气间隙、铁
芯的饱和和磁通泄漏等。
因此，在进行电感量计算时，需要结合实际
的工作情况和具体的变压器设计特点来进行参数的选择。
总之，变压器电感量是变压器工作中的一个重要参数，其计算公
式的应用需要具有一定的准确性和可控性。
只有在实际工作中积极应
用这个公式，灵活地选择相关参数，才能有效地保证变压器的工作性能和效率，同时也能够提高整个系统的可靠性和稳定性。
多层矩形线圈电感量计算公式
多层矩形线圈电感量计算公式在电路中，电感是一种重要的元件，它可以储存电磁能量并产生电磁感应。
对于多层矩形线圈，我们可以使用特定的公式来计算其电感量。
我们需要了解多层矩形线圈的结构。
多层矩形线圈由若干层绕组组成，每一层绕组都由平行的导线组成，并且每一层绕组之间的导线也是平行的。
这种结构可以有效地增加电感量。
为了计算多层矩形线圈的电感量，我们可以使用以下公式：L = (N^2 * μ₀ * A * l) / (2 * h)其中，L表示电感量，N表示绕组的总匝数，μ₀表示真空中的磁导率（约等于4π×10^-7 H/m），A表示绕组的有效截面积，l表示线圈的长度，h表示线圈的高度。
这个公式可以通过以下步骤来推导得出：我们考虑单个导线的电感量。
根据电磁学原理，单个导线的电感量可以通过以下公式计算：L₁ = (μ₀ * A₁ * N₁²) / l₁其中，L₁表示单个导线的电感量，A₁表示导线的截面积，N₁表示导线的匝数，l₁表示导线的长度。
然后，我们考虑绕组的总电感量。
对于多层线圈，绕组的总电感量可以通过将每一层的单个导线的电感量相加得到。
L = L₁ + L₂ + L₃ + ... + Ln其中，L表示绕组的总电感量，L₁、L₂、L₃等分别表示第一层、第二层、第三层等的单个导线的电感量。
接下来，我们将上述公式进行简化。
由于每一层的导线都是平行的，它们的截面积和长度是相等的，因此可以将A₁、l₁、N₁分别改写为A、l、N。
L = (μ₀ * A * N²) / l我们考虑多层线圈的高度。
由于绕组的高度h是多层线圈的特征之一，我们需要将上述公式进行修正。
L = (μ₀ * A * N² * l) / (2 * h)通过以上推导，我们得到了多层矩形线圈电感量的计算公式。
这个公式可以帮助我们准确地计算多层矩形线圈的电感量，从而在电路设计和电磁学研究中起到重要的作用。
需要注意的是，这个公式只适用于多层矩形线圈。
三脚电感计算公式
三脚电感计算公式第一种方法：加载其电感量按下式计算：线圈公式阻抗（ohm）=2乘3.14159乘F（工作频率）乘电感量（mH）设定需用360ohm阻抗，因此：电感量（mH）=阻抗（ohm）÷（2乘3.14159）÷F（工作频率）=360÷（2乘3.14159）÷7.06=8.116mH据此可以算出绕线圈数：圈数=[电感量乘{（18乘圈直径（吋））+（40乘圈长（吋））}]÷圈直径（吋）圈数=[8.116乘{（18乘2.047）+（40乘3.74）}]÷2.047=19圈第二种方法：空心电感计算公式：L（mH）=（0.08D.D.N.N）/（3D+9W+10H）D--线圈直径N--线圈匝数d--线径H--线圈高度W--线圈宽度单位分别为毫米和mH。
第三种方法：空心线圈电感量计算公式：l=（0.01乘D乘N乘N）/（L/D+0.44）线圈电感量l单位：微亨线圈直径D单位：cm线圈匝数N单位：匝线圈长度L单位：cm第四种方法：频率电感电容计算公式：l=25330.3/[（f0乘f0）乘c]工作频率：f0单位：MHZ本题f0=125KHZ=0.125谐振电容：c单位F本题建义c=500.。
1000pf可自行先决定，或由Q值决定谐振电感：l单位：微亨第五种方法：线圈电感的计算公式1、针对环行CORE，有以下公式可利用：（IRON）L=N2.ALL=电感值（H）H-DC=0.4πNI/lN=线圈匝数（圈）AL=感应系数H-DC=直流磁化力I=通过电流（A）l=磁路长度（cm）l及AL值大小，可参照Micrometal对照表。
例如：以T50-52材，线圈5圈半，其L值为T50-52（表示OD为0.5英吋），经查表其AL值约为33nHL=33.（5.5）2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74（查表）H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）即可了解L值下降程度（μi%）。
电感电流电压微分公式
电感电流电压微分公式
U=L(dI/dt)也就是U=电感乘以电流对时间的倒数。
U=L*di/dt。
L是电感量，di/dt代表电流对时间的导数，可以理解为电流变化的快慢。
di/dt代表电流对时间的导数。
电感L是基本单位。
dI/dt是微分，表示的是单位时间内通过线圈的电流。
电感两端的电压的相关计算公式：U=L*di/dt。
L是电感量，di/dt代表电流对时间的导数，可以理解为电流变化的快慢。
自感电压要看线圈两端电压变化的快慢程度，电压大小以及磁通量的变化，而次级线圈的互感电压取决与初级线圈的电压，电流和磁通量。
L电感=磁链/电流=(磁通量×线圈匝数)/电流，对于给定线圈而言，电感值一定，即电流和磁链成正比关系，随增随减。
d表示微观量，微分，d可看成Δ，di/dt 可看成Δi/Δt，di表示后一时刻和前一时刻的电流差，那么中间时刻dt电流的变化率就是di/dt，di/dt实际上就是i-t(电流-时间变化线性关系)曲线的导数。
boost电感计算公式
boost电感计算公式
电感是电路中常见的元器件之一，它在电子设备的设计和工作中起着重要的作用。
为了正确计算电感，我们需要了解电感的基本原理和计算公式。
电感的计算公式是通过法拉第定律推导得出的。
根据法拉第定律，电感的大小
与电流和时间的变化率成正比。
具体而言，电感的计算公式为：
L = (μ₀ * μr * N² * A) / l
其中，L表示电感的大小，单位为亨利(H)；μ₀为真空磁导率，值为4π ×
10⁻⁷ H/m；μr为磁相对导率，是介质相对真空的磁导率；N为线圈匝数；A为线
圈的截面积；l为线圈长度。
根据这个公式，我们可以通过给定的参数来计算电感的数值。
首先，我们需要
确定线圈的匝数、线圈的截面积以及线圈的长度。
这些参数可以通过实际测量或者设计需求获得。
接下来，我们需要了解介质的磁相对导率。
不同介质具有不同的磁相对导率，
例如空气的磁相对导率接近于1，而铁等磁性材料的磁相对导率则较大。
对于真空
中的电感计算，磁相对导率为1。
最后，将所给的参数代入计算公式，即可得到所需的电感数值。
需要注意的是，在使用这个公式时，确保所用的单位一致，例如长度单位需统一为米，面积单位需统一为平方米。
综上所述，电感的计算公式为L = (μ₀ * μr * N² * A) / l，通过给定的参数，我
们可以准确计算出所需的电感数值。
这个公式在电感设计和电路分析中有着重要的应用。
希望以上内容能够满足您的需求。
电感量的计算方法
电感量的计算方法
电感量计算公式：
阻抗(ohm) = 2 *π* F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷2π÷F (工作频率) = 360 ÷2π÷7.06 = 8.116mH 。
据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋) ；例如：圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷2.047 = 19 圈。
另外，电感量的基本单位为H（亨），还有毫亨（mH），微亨（μH）。
扩展资料：
电感量的检测：
1、电感值
色环电感值通过Q仪器，LCR仪器或者阻抗分析器来测试，固定电感器用于信号：在直接读出电感值或者指定频率情况下使用Q仪器。
2、Q值
无负荷的Q值通过Q仪器、LCR仪器或者阻抗分析器来测试，测试频率是在电感值已经测试或者在指定的不同的频率之间确定。
但是，对于高电流线路感应器而言，组坑是通过测定的，而且Q值可以忽略。
压敏电阻型号及电感计算公式
电感计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125MHZ谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。
针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。
例如: 以T50-52材，线圈5圈半，其L 值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。
各种电感计算公式
导线线径与电流规格表绝缘导线(铝芯/铜芯)载流量的估算方法 以下是绝缘导线(铝芯/铜芯)载流量的估算方法,这是电工基础,今天把这些知识教给大家,以便计算车上的导线允许通过的电流.(偶原在福建省南平供电局从事电能计量工作) 铝芯绝缘导线载流量与截面的倍数关系 导线截面(平方毫米) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流量(A 安培) 9 14 23 32 48 60 90 100 123 150 210 238 300载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
(看不懂没关系,多数情况只要查上表就行了)。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l ，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
表格为导线在不同温度下的线径与电流规格表。
（请注意：线材规格请依下列表格，方能正常使用）即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
电感和电容的公式
电感和电容的公式
电感和电容的公式
电容电感基本公式：电感：u=Ldi/dt；电容：i=cdv/dt。
容抗用XC表示，电容用C（F）表示，频率用f（Hz)表示，那么Xc=1/2πfc容抗的单位是欧。
知道了交流电的频率f和电容C，就可以用上式把容抗计算出来。
感抗用XL表示，电感用L（H）表示，频率用f（Hz)表示，那么XL=2πfL感抗的单位是欧。
知道了交流电的频率f和线圈的电感L，就可以用上式把感抗计算出来。
已知容抗与感抗，则对应的电压与电流可以用欧姆定律算出，如果电容与电阻和电感一起使用，就要考虑相位关系了。
电容：
称作“电容量”，是指在给定电位差下自由电荷的储藏量，记为C，国际单位是法拉（F）。
一般来说，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。
电容是指容纳电荷的能力。
任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。
一般认为：孤立导体与无穷远处构成电容，导体接地等效于接到无穷远处，并与大地连接成整体。
电感与电压的关系公式
电感与电压的关系公式
电感电压计算公式v(t)=L*di/dt。
L是电感量，di/dt代表电流对时间的导数，可以理解为电流变化的快慢。
di/dt是单位时间内电流的变化情况，注意这里是电流变化，而不是电流，所以如果是持续稳定的电流（纯直流），电感两端的电压是很小的（这时两端电压变成）V=ir其中i是电流值，r是线圈纯阻值。
电感电压公式v(t)=L*di/dt的推导：
电流流过线圈，在线圈周围空间会激发磁场，磁力线就会穿过线圈，如果电流是变化的，那么，磁通量就会发生变化，在线圈中产生感应电动势，如果线圈是密绕的，每一匝磁通量Φ近似相同，N匝就是NΦ，感应电动势E=dNΦ/dt,磁通量与磁感应强度B成正比，磁感应强度B又与电流i成正比，所以，磁通量就与电流成正比，即NΦ=Li。
其中L是比例系数，叫电感系数，于是， E=dNΦ/dt=dLi/dt=Ldi/dt,感应电流由感应电动势产生，可用欧姆定律计算，感应电动势与磁通量随时间变化率成正比，即E=dΦ/dt, 电感与感应电动势的关系上面已经推导了，电感感抗的计算公式：XL = ωL = 2πfL ，XL 就是感抗，单位为欧姆，ω是交流发电机运转的角速度，单位为弧度/秒，f 是频率，单位为赫兹，L 是线圈电感，单位为亨利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加载其电感量按下式计算:线圈公式
阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：
电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH
据此可以算出绕线圈数：
圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)
圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈
空心电感计算公式
空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)
D------线圈直径
N------线圈匝数
d-----线径
H----线圈高度
W----线圈宽度
单位分别为毫米和mH。
空心线圈电感量计算公式:
l=(0.01*D*N*N)/(L/D+0.44)
线圈电感量l单位: 微亨
线圈直径D单位: cm
线圈匝数N单位: 匝
线圈长度L单位: cm
频率电感电容计算公式:
l=25330.3/[(f0*f0)*c]
工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125
谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q
值决定
谐振电感: l 单位: 微亨
线圈电感的计算公式
1。
针对环行CORE，有以下公式可利用: (IRON)
L=N2．AL L= 电感值（H)
H-DC=0.4πNI / l N= 线圈匝数(圈)
AL= 感应系数
H-DC=直流磁化力I= 通过电流(A)
l= 磁路长度（cm)
l及AL值大小，可参照Microl对照表。
例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH
L=33．(5.5)2=998.25nH≒1μH
当流过10A电流时，其L值变化可由l=3.74(查表)
H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）
即可了解L值下降程度(μi%)
2。
介绍一个经验公式
L=(k*μ0*μs*N2*S)/l
其中
μ0 为真空磁导率=4π*10(-7)。
（10的负七次方）μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1 N2 为线圈圈数的平方
S 线圈的截面积，单位为平方米
l 线圈的长度，单位为米
k 系数，取决于线圈的半径（R)与长度(l)的比值。
计算出的电感量的单位为亨利。
k值表
2R/l k
0.1 0.96
0.2 0.92
0.3 0.88
0.4 0.85
0.6 0.79
0.8 0.74
1.0 0.69
1.5 0.6
2.0 0.52
3.0 0.43
4.0 0.37
5.0 0.32
10 0.2
20 0.12。
