项目1 常用低压电器的认识(2)
常用低压电气设备讲解
主要用来控制局部照明线路或
对电路的某些部分作通断控制。断 路器在电路发生过载、短路及失压 、欠压时，均能自动分断电路，起 保护作用。
A BC
低压断路器的三副主触头串联
主触头 弹簧
电磁脱扣器
热脱扣器
搭钩
7.2.2 低压开关控制电器
低压控制电器的品种繁多，用途极为广泛。通过本节内容 的介绍，要求学习者能够了解一些常用低压控制电器的结构 组成及工作原理；熟悉它们的功能及使用场合；实用中能够 初步正确选用常用低压控制电器 。
主要作用是隔离电源，也可 作为不频繁通、断电路的开关 控制。
2、组合开关
主要用于机床设备的电源引
2. 2、试述低压断路器有哪些保护功能？
第6页/共7页
欠电压脱扣器
在被保护的三相主电路中，由于搭钩 钩住弹簧，使主触头保持闭合状态。
当线路正常工作时，电磁脱扣器中线
圈所产生的吸力不能将它的衔铁吸合
。如果线路发生短路时，电磁脱扣器
低压断路器的工作原理图
的线圈吸力增大，将衔铁吸合，并撞 击杠杆把搭钩顶上去，在弹簧作用下
切断主触头，实现了短路保护。当线路电压下降或失压时，欠电压脱扣器
通路作用；当线路短路时熔断器的易熔
熔断器产品外形图
片熔断，使电路断开，从而起到保护线 路上其他电器设备的作用。
熔断器
低压熔断器熔体选用原则
FU 图符号 文字符号
①一般照明线路：熔体额定电流≧负载工作电流； ②单台电动机：熔体额定电流≧1.5~2.5倍电动机额 定电流；但对不经常起动而且起动时间不长的电动
机系数可选得小一些，主要以起动时熔体不熔断为准；
③多台电动机：熔体额定电流≧1.5～2.5倍最大电机的额定电流+其
低压电器简介演示
产品对比与评估
要点一
框架断路器
常熟开关的框架断路器在价格上有优 势，但产品的能效稍逊于人民电器和 施耐德电气；人民电器的框架断路器 性能稳定，但价格较高；施耐德电气 的框架断路器在性能和价格上都有较 好的平衡。
要点二
接触器
在接触器方面，常熟开关的产品线最 全，价格相对较低；人民电器的接触 器性能稳定，但价格较高；施耐德电 气的接触器在性能和价格上都有较好 的平衡。
该企业在其生产线上采用了大量的常熟开关的低压断路器和接触器，这些设备在保证了生产线稳定运行的同时，也提 高了生产效率。
某大型商场
为了确保商场的电力供应和安全，人民电器提供了全套的低压电器设备，包括低压断路器、接触器、继电器等，这些 设备在商场的电力系统中发挥了重要作用。
某医院
为了满足医院的电力需求和保障医疗设备的正常运行，施耐德电气提供了他们的低压断路器和接触器等 产品，这些设备在医院的电力系统中得到了广泛的应用。
刀熔开关
01 定义
刀熔开关是一种手动操作的低压电器，用于隔离 电源或切断电路。
02 工作原理
刀熔开关采用熔断器作为主要元件，当电流超过 规定值时，熔断器会熔断，从而切断电路。
03 应用场景
刀熔开关常用于配电系统中，作为电源隔离和电 路保护之用。
接触器
01 定义
接触器是一种自动操作的低压电器，用于接通和 断开电路。
志、进行现场监督等。
05
低压电器的市场与发展趋势
市场现的发展和基础设施建设的不断推进，低压电器市场呈现出稳定
的增长趋势。
02
竞争格局激烈
由于低压电器行业进入门槛相对较低，市场竞争非常激烈，各大厂商之
间通过技术创新、品牌建设、提高服务质量等方式来争夺市场份额。
常用低压电器介绍
第二节 常用低压电器的基本问题
结构：电磁系统，触点系统
一、电磁机构
电磁线圈、铁心、衔铁
1、结构形式 （1）按衔铁的运动方式分
衔铁绕棱角转动拍合式 衔铁绕轴转动拍合式 衔铁直线运动直动式
（2）按磁路方式分 U形、E形
I=常数
F
(
1
)2
（2)反力特性
反力产生：释放弹簧、触点弹簧、重力 起始点：δ1， 接触点：δ2
δ1 -δ2区间，随着δ↓，反力↑ δ2点，反力突增 δ2 -0区间，随着δ↓，反力↑↑
(3）吸力特性与反力特性的配合
直流吸力特性 交流吸力特性
反力特性
★ 吸力过大，铁心端面磨损，触点弹跳 ★ 吸力过小，铁心吸合速度降低 ★ 实际中，改变弹簧松紧实现吸力特性与
双金属片式 类型 热敏电阻式
易熔合金式
1、双金属片工作原理
★两个线膨胀系数不同的金属压成一个整体
★线膨胀系数大的称为主动层，反之为被动 层
★受热向被动层弯曲
被动层 主动层
2、热元件的加热方法
直接加热法 间接加热法 复合加热法 电流互感器加热法
3、双金属片式热继电器的工作原理
调节凸轮
复位按钮
■电弧被拉长并吹入灭弧罩中 ■电弧电流越大，灭弧能力越强 ■广泛用于直流灭弧
铁心 吹弧线圈
4）双断口灭弧
★ 适用于桥式触点 ★ 触点1和触点2的载流体在弧区产生磁场 ★ 电弧电流在磁场中受力，使电弧向外运动
并拉长 ★ 一般多用于小功率的电器中
动触点2
静触点1
第三节 接触器
常用低压电器简介
定义：熔断器是一种用于保护电路的器件，当电路中的电流超过一定值时，熔断器会熔断自身，从而切断电路，保护电路免受损坏。
工作原理：熔断器的工作原理是基于电流的热效应，当电流通过熔丝时，熔丝会产生热量，当热量达到一定程度时，熔丝会熔断，从而切断电路。
应用：熔断器广泛应用保护器件一起使用，以确保电路的安全可靠运行。
互联网+：互联网技术的发展将为低压电器市场带来新的机遇，实现远程监控和数据共享，提高生产效率和产品质量。
定制化服务：随着消费者需求的多样化，低压电器产品将更加注重个性化定制，满足不同客户的需求。
汇报人：
感谢观看
注意安全：在使用低压电器时，应注意安全，避免触电或短路等危险情况。
05
低压电器的维护与保养
定期检查与维护的重要性
预防性维护：降低故障率，提高运行效率
定期检查：确保低压电器的正常运行
维护保养：延长低压电器使用寿命的关键
紧急维护：应对突发故障，保障生产安全
常见故障分析与排除方法
故障类型：过载、短路、漏电、欠压等
自动化技术：自动化技术将进一步提高低压电器产品的自动化水平，实现设备的自动化控制和操作，提高生产效率和质量。
绿色环保：随着环保意识的不断提高，低压电器产品将更加注重环保和节能，采用环保材料和节能技术，降低能源消耗和环境污染。
定制化服务：随着消费者需求的多样化，低压电器产品将更加注重定制化服务，满足不同客户的需求和个性化要求。
绿色环保与节能减排的发展方向
添加标题
添加标题
添加标题
添加标题
节能减排：为了降低能源消耗和减少环境污染，低压电器行业正在积极推广节能减排技术。
绿色环保：随着全球环保意识的提高，低压电器行业正朝着更加环保的方向发展。
NO02.课题一-低压电器的分类和常用术语
授课主要内容或板书设计
课题一、低压电器的分类和常用术语
一、了解认识常用的低压电器
1．电器：是一种能根据外界的信号和要求，手动或自动地接通或断开电路，断续或连续地改变电路参数，以实现电路或非电对象的切换、控制、保护、检测、变换和调节的电气设备。
简言之，电器是一种能控制电，使电按照人们的要求并安全地为人们工作的工具。
2．高压电器和低压电器
凡工作在交流1200V及以下与直流1500V以下电路中的电器称为低压电器。
3．解释右图及P7图1—3中各低压电器
二、低压电器的分类
三、低压电器的常用术语
P7表1-2
课堂教学安排。
常用低压电器介绍

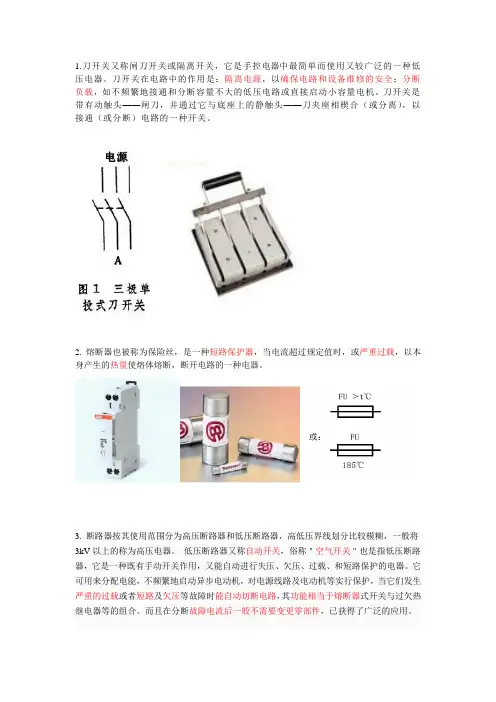

1.刀开关又称闸刀开关或隔离开关，它是手控电器中最简单而使用又较广泛的一种低压电器。
刀开关在电路中的作用是：隔离电源，以确保电路和设备维修的安全；分断负载，如不频繁地接通和分断容量不大的低压电路或直接启动小容量电机。
刀开关是带有动触头——闸刀，并通过它与底座上的静触头——刀夹座相楔合（或分离），以接通（或分断）电路的一种开关。
2. 熔断器也被称为保险丝，是一种短路保护器，当电流超过规定值时，或严重过载，以本身产生的热量使熔体熔断，断开电路的一种电器。
3. 断路器按其使用范围分为高压断路器和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
低压断路器又称自动开关，俗称＂空气开关＂也是指低压断路器，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
4. 热继电器是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
继电器作为电动机的过载保护元件，鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护。
5. 接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。
其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。
常用低压电器及应用ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
1.4
接触器
用途：自动电磁式开关，远距离通断电路或控制电动机的频 繁起停。 结构：线圈、主触头、腹触头和灭弧装置。 工作原理：利用电磁吸力与弹簧弹力配合动作，使触头闭合或
中间继电器
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
热继电器
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
三 双 单级
控制对象： 380V， 5.5kW 以下小电机
QS
电路符号
考虑到电机较大的起动电流，刀 闸的额定电流值应如下选择：
（3~5)*异步电机额定电流
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
二、组合开关（又称转换开关）
结构： 静触头一端固定在胶木盒内，另一端伸出盒 外，与电源或负载相连。动触片套在绝缘方杆上，绝 缘方轴每次作90°正或反方向的转动，带动静触头通。 特点：结构紧凑，安装面积小，操作方便。 用途：电源的引入开关；通断小电流电路；
《电机与电气控制技术》项目一xt北邮电机与电气控制
项目一常用低压电器的认识与拆装一、填空题1．常用的低压电器是指工作电压在交流 1200 V以下、直流1500 V以下的电器。
2．行程开关也称限位开关，可将机械位移信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
3．按钮常用于控制电路，绿色表示起动，红色表示停止。
4．熔断器是由熔体和熔管两部分组成的。
5．交流接触器共有14个触头，其中主触头为 6 个，辅助触头为8 个。
6．一般速度继电器的动作转速为120 r/min，复位转速为100r/min。
7．通常电压继电器并联在电路中，电流继电器串联在电路中。
8．熔断器的类型有瓷插式、螺旋式和密封管式三种。
9．接触器的额定电压是指主触头上的额定电压。
10．机械式行程开关常见的有按钮式和滑轮式两种。
11．万能转换开关是多挡式控制多回路的主令电器。
12．熔体为一次性使用元件，再次工作必须更换新的熔体。
13．热继电器是利用电流的热效应来工作的电器。
14．低压电器按操作方式分为手动和自动。
15．触头的形式有点接触、线接触、面接触三种。
16．电磁式中间继电器实质上是一种电磁式电压继电器。
17．热继电器主要保护作用是电机过载保护；熔断器主要作短路保护。
18．通常漏电保护器与低压断路器组合构成漏电断路器。
19．封闭式负荷开关，俗称铁壳开关；开启式负荷开关俗称胶盖瓷底刀开关。
20．接触器的电磁机构由线圈、衔铁和静铁心3部分组成。
二、选择题1．低压断路器的型号为DZ10-100，其额定电流是（B）。
A．10A B．100A C．10~100A D．大于100A2．交流接触器的作用是（ A ）。
A．频繁通断主回路B．频繁通断控制回路C．保护主回路D．保护控制回路3．时间继电器的作用是（D）。
A．短路保护B．过电流保护C．延时通断主回路D．延时通断控制回路4．若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将（B）。
A．延时触头反转180°B．电磁系统反转180°C．电磁线圈两端反接D．活塞反转180°5．通电延时时间继电器，它的延时触点动作情况是（A）。
认识常见低压电器！介绍的很详细！
认识常见低压电器！介绍的很详细！低压电器通常是指在交流电压1200V或直流电压1500V以下工作的电器。
常见的低压电器有开关、熔断器、接触器、漏电保护开关和继电器等。
进行电气线路安装时，电源和负载（如电动机）之间用低压电器通过导线连接起来，可以实现负载的接通、切断、保护等控制功能。
开关开关是电气线路中使用最广泛的一种低压电器，其作用是接通和切断电气线路。
常见的开关有照明开关、按钮开关、闸刀开关、铁壳开关和组合开关等。
1.照明开关照明开关用来接通和切断照明线路，允许流过的电流不能太大。
常见的照明开关如图1所示。
图1 常见的照明开关2.按钮开关按钮开关用来在短时间内接通或切断小电流电路，主要用在电气控制电路中。
按钮开关允许流过的电流较小，一般不能超过5A。
(1)种类、结构与外形按钮开关用符号“SB”表示，它可分为三种类型：常闭按钮、常开按钮和复合按钮。
这三种按钮的内部结构示意图和电路图形符号如图2所示。
图2 三种按钮的结构与符号图2a所示为常闭按钮。
在未按下按钮时，依靠复位弹簧的作用力使内部的金属动触点将常闭静触点a、b接通；当按下按钮时，动触点与常闭静触点脱离，a、b断开；当松开按钮后，触点自动复位（闭合状态）。
图2b所示为常开按钮。
在未按下按钮时，金属动触点与常开静触点c、d断开；当按下按钮时，动触点与常闭静触点接通；当松开按钮后，触点自动复位（断开状态）。
图2c所示为复合按钮。
在未按下按钮时，金属动触点与常闭静触点a、b接通，而与常开静触点c、d断开；当按下按钮时，动触点与常闭静触点断开，而与常开静触点接通；当松开按钮后，触点自动复位（常开断开，常闭闭合）。
有些按钮开关内部有多对常开、常闭触点，它可以在接通多个电路的同时切断多个电路。
常开触点也称为A触点，常闭触点又称B触点。
常见的按钮实物外形如图3所示。
图3 常见的按钮(2)型号与参数为了表示按钮的结构和类型等内容，一般会在按钮上标上型号。
按钮的型号含义说明如下：3.开启式负荷开关开启式负荷开关又称为闸刀开关、瓷底胶盖闸刀开关。
认识常用低压电器
四 熔断器
•
主要用于工矿企
业低压配电设备、
机床设备的电气控
制系统中
RL系列螺旋式熔断器
四 熔断器
RT系列有填料式熔断器
四 熔断器
• 最大分断电流可达 1250A
RT系列有填料式熔断器
四 熔断器
RM系列无填料密封式熔断器
四 熔断器
RM系列无填料密封式熔断器
四 熔断器
快速熔断器
四 熔断器
自恢复熔断器
2 1
3
5
远距离跳 闸，对电 路不起保 护作用
4
6 7
1．1主-触主头触2头．自由脱2-扣自器由3．脱过扣电器流脱扣3-器过4电．流分励脱脱扣扣器器 5．4-热分脱励扣脱器扣6．器失压5脱-热扣器脱扣7．器按6钮-失压脱扣器 7-按钮
塑壳式低压断路器原理图
2 1
3
5
线路过载
4
保护
6 7
1．1主-触主头触2头．自由脱2-扣自器由3．脱过扣电器流脱扣3-器过4电．流分励脱脱扣扣器器 5．4-热分脱励扣脱器扣6．器失压5脱-热扣器脱扣7．器按6钮-失压脱扣器 7-按钮
KM 线圈
KM
KM
常开辅助触点 常闭辅助触点
六 接触器
4、接触器的主要技术指标
额定电压:指主触点的额定工作电压
交流接触器： 127、220、380、500V 直流接触器： 110、220、440V
额定电流:主触点的额定电流
交流接触器：5、10、20、40、60、100、150、250、400、600A 直流接触器：40、80、100、150、250、400、600A
2．工作原理
线圈加额定电 压，衔铁吸合，常 闭触头断开，常开 触头闭合；线圈电 压消失，触头恢复 常态。为防止铁心 振动，需加短路 环。
常用低压电器资料
低压电器的定期检查与维修
检查电器的绝缘性能
通过绝缘电阻测试等方法检查电器的绝缘性 能，确保其安全可靠。
检查电器的机械部件
对电器的开关、触头、传动机构等进行检查， 确保其动作灵活、无卡滞现象。
检查电器的电气性能
通过测量电器的电气参数，如电压、电流、 电阻等，检查其电气性能是否正常。
维修与更换
对损坏的部件进行维修或更换，保证电器的 正常运转。
是否影响断路器工作。
断路器发热严重
检查断路器触头是否接触良好 ，触头压力是否合适，触头表
面是否有氧化膜。
接触器常见故障及排除方法
接触器无法吸合
检查电源是否正常，控制回路 是否故障，机械故障是否存在
。
接触器噪音大
检查接触器铁芯表面是否有油 污或灰尘，触头是否接触不良 或损坏。
接触器触头烧蚀
检查负载是否过大，触头压力 是否合适，触头表面是否有氧 化膜。
低压电器的发展趋势
智能化
绿色环保
随着技术的发展，低压电器正朝着智能化 方向发展，通过引入微处理器、传感器等 技术，实现电器的自动控制和智能保护。
随着环保意识的提高，低压电器的发 展也必须符合环保要求，采用环保材 料和节能技术，降低能的组装 和维护效率，降低生产成本，是未来 低压电器发展的重要趋势之一。
CHAPTER
低压电器的日常维护与保养
清洁
检查
定期清理电器表面灰尘，保持电器干净整 洁，防止因灰尘积累引起的短路或散热不 良。
检查电器接线端子是否松动、氧化或腐蚀 ，及时处理以防止接触不良或短路。
紧固
润滑
对电器的紧固件进行检查和紧固，确保其 牢固可靠，防止因松动引起的故障。
对需要润滑的部位进行定期润滑，保持其 良好的运转状态。
常用低压电器基本介绍
常用低压电器基本介绍1. 引言低压电器是指额定电压在1000V及以下的电器设备，广泛应用于工业、农业和民用领域。
低压电器分为多个类型，包括保护设备、控制设备、开关设备等等。
本文将对常用的低压电器进行基本介绍。
2. 保护设备2.1 断路器断路器是一种自动开关设备，用于保护电路免受过载和短路等故障的损害。
常见的断路器有空气断路器、磁力型断路器和真空断路器等。
它们通过监测电流和温度来实现对电路的保护，并能够在发生故障时迅速切断电路。
2.2 熔断器熔断器是一种具有熔化功能的保护设备，用于保护电路免受过载和短路等故障的损害。
熔断器内部有一根熔丝，当电流超过熔丝的额定电流时，熔丝会瞬间熔化，切断电路。
熔断器通常用于较小的电流保护，但在某些特殊情况下，也可以用于较大的电流保护。
2.3 接触器接触器是一种控制设备，用于控制电路的开关。
它可以通过电磁力或电动力来控制电路的开关状态。
接触器通常由电磁铁和触头组成，当电磁铁通电时，触头会闭合或断开电路。
接触器常用于控制电动机等设备。
3.1 开关开关是一种控制设备，用于控制电路的通断。
常见的开关有按钮开关、刀开关和微动开关等。
开关通常由触点和操作机构组成，当操作机构改变触点的位置时，可以打开或关闭电路。
开关用于控制电路的起停和分合。
3.2 编码器编码器是一种测量设备，用于将物理量转换为数字信号。
常见的编码器有旋转式编码器和线性式编码器等。
旋转式编码器通过旋转轴来测量角度，线性式编码器通过测量物体的位移来测量距离。
编码器广泛应用于自动控制系统中。
4.1 开关插座开关插座是一种电气设备，用于连接和断开电源。
它通常由插座和开关两部分组成，插座用于插入电器设备的插头，开关用于控制电源的通断。
开关插座广泛应用于家庭和办公场所。
4.2 压力开关压力开关是一种感应设备，用于检测和控制液压或气压系统中的压力。
当系统的压力达到设定值时，压力开关会自动打开或关闭电路，从而实现对系统的压力进行控制。
低压电器的认识
常用低压电器的认识
控制电器按其工作电压的高低，以交流1200V、直流1500V为界，可划分为高压电器和低压电器两大类。
低压电器是一种能根据外界的信号和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备，是电力拖动自动控制系统的基本组成元件。
总的来说，低压电器可以分为配电电器(如刀开关、断路器等)和控制电器(如接触器、继电器等)两大类。
在工业、农业、交通、国防以及民用电部门中，大多数采用低压供电，因此电器元件的质量将直接影响到低压供电系统的可靠性。
配电电器:主要用于配电线路，对电路及设备进行通断、保护以及转换电源及负载。
控制电器:用于各种控制电路及控制系统中，控制受电设备并使其达到预期工作状态要求的电器。
低压电器技术的发展，取决于国民经济发展和现代工业自动化发展的需要，以及新技术、新工艺、新材料研究与应用，目前正朝着高性能、高可靠性、小型化、数字化、模块化、组合化和零部件通用化的方向发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制按钮的分类
揿钮式
控制按钮的分类
旋钮式
控制按钮的分类
指示灯式
控制按钮的分类
紧急式
控制按钮的分类
钥匙式
【工程要求】
当组合开关用于接通由接触器控制的电动 机电源时，组合开关的额定电流可稍大于电动 机的额定电流。
自动开关
自动开关主要用于低压配电电路不频繁 接通断开控制，当电路中发生短路、过载、 欠压、过压等故障时，自动开关自动掉闸断 开电路，起到保护电路和设备的作用，并防 止事故范围扩大，是低压配电电路中应用非 常广泛的电器。
刀开关的图形符号
【课堂讨论】
问题：说明该开关的型号含义。 结论：含义为HK系列、额定电流为63A、2极
胶木闸刀开关。
刀开关的选用
刀开关用于照明电路时可选用额定电流大 于等于电路最大工作电流的两极开关。
刀开关用于电源隔离时，与负载匹配即可。
刀开关来直接控制电动机时，其额定电流 要大于电动机额定电流的3倍。
发 生 欠 电 压 现 象
自动开关的工作原理
欠 电 压 保 护 动 作
自动开关的分类
自动开关按结构可分为：框架式、塑壳式、 直流快速式和限流式等。
自动开关按极数可分为：单极、双极、三极 和四极。
自动开关的型号
自动开关的选用
1）低压自动开关的额定电压和额定电流，应 大于或等于电路或设备的正常工作电压和 计算负载电流。
结论：如果要想使常开触点闭合，则还需进一 步按压按钮，在达到按钮行程后，常开 触点才能延时闭合，显然常开触点的 动作是滞后的。利用按钮的这一特点， 在交流异步电动机控制电路通过按钮可 以实现电动机正反转机械互锁。
控制按钮的分类
按结构形式分类
ⅰ）揿钮式 ⅱ）旋钮式 ⅲ）指示灯式
ⅳ）紧急式 ⅴ）钥匙式
常用低压电器的认识(2)
低压电器
➢刀开关 ➢组合开关 ➢自动开关 ➢熔断器 ➢主令电器
刀开关
刀开关是 手动操作电器 中结构最简单 的一种，主要 用于不频繁接 通和分断电路， 也可以作为电 源隔离开关。
刀开关
刀开关的结构及工作原理
依靠手动来实现触刀插入插座与离开插 座的控制，实现电路的接通与断开的控制。
自动开关的选用
6）低压自动开关的通断能力应大于或等于电 路的最大短路电流。
7）低压自动开关的类型应根据使用场合和保 护要求来选用。
熔断器
熔断器是 一种用于严重 过载和短路保 护的电器，具 有结构简单、 体积小、重量 轻、使用维护 方便、价格低 廉、工作可靠 等优点，应用 非常广泛。
熔断器的结构
自动开关
自动开关的结构
自动开关的工作原理
开 关 未 闭 合关 闭 合 状 态
自动开关的工作原理
发 生 过 载 现 象
自动开关的工作原理
过 载 保 护 动 作
自动开关的工作原理
发 生 短 路 现 象
自动开关的工作原理
短 路 保 护 动 作
自动开关的工作原理
控制按钮结构
组成: 按钮帽 复位弹簧 桥式触头
【课堂讨论】
看图讨论
问题： 对于同一按 钮来说，常 闭触点和常 开触点哪一 个先动作？
【课堂讨论】
结论：应该是常闭触点先动作，因为按钮在自 由状态下动触桥与常闭触点是直接接触 的，只要按钮受力，动触桥与常闭触点 就能马上分离，使常闭触点瞬时断开；
【课堂讨论】
2）热脱扣器的整定电流应等于被控制负载的 额定电流。
3）电磁脱扣器的瞬时脱扣整定电流应大于被 控制负载正常工作时间可能出现的峰值电 流。
自动开关的选用
4）低压自动开关用于控制电动机时，其电磁 脱扣器的瞬时脱扣整定电流可按下式选取:
IZ ≥（6~12）IN
5）欠电压脱扣器的额定电压应等于电路的额 定电压。
【工程要求】
为防止因重力作用， 使刀开关手柄自然下落 接通电源，所以刀开关 在安装时手柄要朝上垂 直安装，绝对不允许平 装或倒装。接线时要“上 电源、下负载”，尽量不 要带负载操作。
刀开关的分类
刀开关按刀数可分为：单极、双极和三极。
刀开关按结构可分为：大电流刀开关、负 荷开关、熔断器式刀开关。
刀开关的型号
组成：熔体、熔管和熔座。
熔断管是安装熔体的外壳，用绝缘耐热 材料制成，兼有灭弧作用。
熔座用来固定熔管和外接引线的底座。
熔断器工作原理
当电路发生过载或短路故障时，电流大 于熔体允许的正常发热电流，使熔体的温度 上升，当温度超过其熔点时熔体熔断，分断 电路，从而保护了电路和用电设备。
熔断器的分类
低压熔断器有螺旋式熔断器、插式入熔 断器、封闭管式熔断器及自复式熔断器等。
组合开关的分类
组合开关按极数可分为： 单极、双极、三极和多极。
组合开关按接法可分为： 同时通断、交替通断、两位转换、三位转
换、四位转换等。
组合开关的型号
组合开关图形符号
组合开关的选用
当采用组合开关控制7KW以下电动机时， 其额定电流一般为电动机额定电流的3倍值， 接通频率小于15~20次/小时。
组合开关
组合开 关又称转换 开关，特点 是组合性强 动作轻巧， 主要用于不 频繁接通和 分断电路。
组合开关的工作原理
组合开关由多个分别装在数层绝体内的 双断点桥式动触片、静触片组成。扳动手柄时 ，绝缘方轴随手柄而旋转，于是动触片也随方
轴转动并变更其与静触片分、合位置，实现 对电路的通断控制。
组合开关结构
熔断器
熔断器的额定电压必须大于或等于电路的 额定电压。
熔断器的额定电流必须大于或等于熔体的 额定电流。
熔断器的型号
熔断器的图形符号
主令电器
主令电器是指在控制电路中手动或自动 发布控制命令的电器。
主令电器有控制按钮、行程开关、接近 开关、万能转换开关和主令控制器。
控制按钮
控制按钮 是一种手动接 通或分断小电 流电路的主令 电器。它发出 指令去控制接 触器、继电器 等，再由它们 控制主电路的 通断。
螺旋式熔断器
【工程要求】
【课堂讨论】
插入式熔断器
封闭式管熔断器（无填料）
封闭式管熔断器（有填料）
自复式熔断器
熔断器的选用
在选择熔断器时，应根据被保护电路的 需要，首先确定熔断器的型式，然后选择熔 体额定值，再根据熔体选择熔断器额定值。
熔断器
要求选用的熔体在正常负荷及电动机启 动或电路合闸瞬间，熔体不被熔断，同时又 能保证在电路或用电设备过负荷至一定值， 熔体在一定时间内熔断。
