建筑工程施工图纸入门知识（图文）总结建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。
4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。
二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。
2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。
（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。
2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动 90°；（3）侧立投影面向右后方转动90°。
3、三面投影图的特性（1 ）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。
（2）“三等关系”长对正：立面图与平面图的长度相等；高平齐：立面图与侧面图的高度相等；宽相等：平面图与侧面图的宽度相等。
一步一步教你如何看懂施工图
一步一步教你如何看懂施工图一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--190mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
新手如何看建筑施工图
新手如何看建筑施工图
1。
建筑施工图的组成部分
结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2。
图纸目录及门窗表
图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3。
建筑设计总说明
建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做。
新手工程师如何快速看懂施工图
新手工程师如何快速看懂施工图新手工程师如何快速看懂施工图提要：建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的新手工程师如何快速看懂施工图对于刚参加工作和工作很多年但不下施工现场的工程师乍一看施工图是有点丈二和尚摸不着头脑的感觉。
本文就教大家如何快速看懂施工图。
一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等。
二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
建筑施工图的识图入门于基础课件
6.1 概述
• 2. • (1)应遵守的标准。房屋建筑施工图一般都遵守下列标准：
《房屋建筑制图统一标准》GB/T 50001－2001、《总图制图标准》 GB/T 50103－2001和《建筑制图标准》GB/T 50104－2001 • (2)图线。以上标准中对图线的使用都有明确的规定，总的原 则是剖切面的截交线和房屋立面图中的外轮廓线用粗实线，次要 的轮廓线用中粗线，其他线一律用细线。再者，可见部分用实线，
建筑施工图的识图入门于基础
6.1 概述
• 2.墙或柱 • 墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋
空间和内部水平分隔的作用。墙按受力情况可分为承重墙和非承 重墙；按位置可分为内墙和外墙；按方向可分为纵墙和横墙。两 端的横墙通常称为山墙 • 3.楼地面 • 楼面又叫楼板层，是划分房屋内部空间的水平构件，具有承 重、竖向分隔和水平支撑的作用，并将楼板层上的荷载传递给墙 (梁)
• 一套完整的施工图通常有：建筑施工图，简 称建施；结构施工图，简称结施；给水排水施工 图，简称水施；采暖通风施工图，简称暖施；电 气施工图，简称电施。也有的把水施、暖施、电 施统称为设施(即设备施工图)
建筑施工图的识图入门于基础
6.1 概述
• 一栋房屋的全套施工图的编排顺序是：图纸目录、建筑设计 总说明、总平面图、建施、结施、水施、暖施、电施。各专业施 工图的编排顺序是全局性的在前，局部性的在后；先施工的在前，
建筑施工图的识图
1 概述
2 建筑平面图 3 建筑立面图 4 建筑剖面图
53 建筑详图
建筑施工图的识图入门于基础
使用功能分为民用建筑、工业建筑和
农业建筑。除单层工业厂房外，各种不同功能的 房屋一般都由基础、墙(柱)、楼地面、屋面、楼 梯和门窗六大部分组成，如图6.1 • 1.基础 • 基础位于墙或柱的下部，属于承重构件，起
新手如何看懂施工图

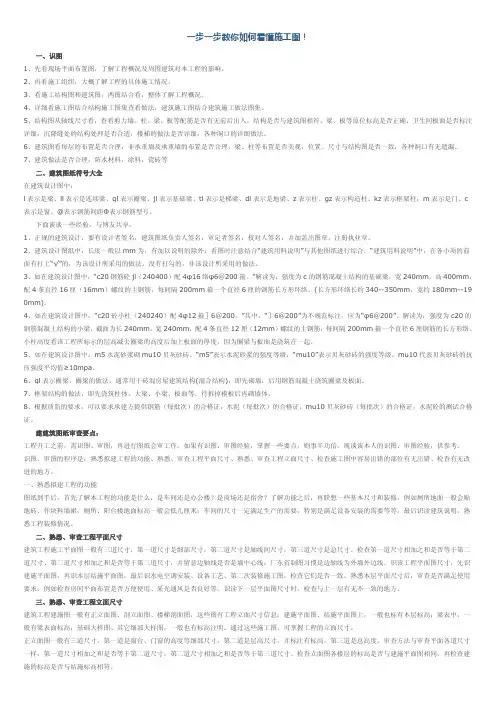

一步一步教你如何看懂施工图！一、识图1、先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。
2、再看施工组织，大概了解工程的具体施工情况。
3、看施工结构图和建筑图，两图结合看，整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。
梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。
6、建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。
7、建筑做法是否合理，防水材料，涂料，瓷砖等二、建筑图纸符号大全在建筑设计图中：l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c 表示是窗。
@表示钢筋间距Φ表示钢筋型号。
下面谈谈一些经验，与博友共享。
1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。
2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。
没有打勾的，非该设计所采用的做法。
3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。
”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
(长方形环络长约340--350mm，宽约180mm--19 0mm)。
4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
建筑施工图读图画图入门
建筑施工图读图画图入门建筑施工图读图画图入门建筑施工图是建筑设计中不可或缺的一部分，它是建筑工人按照设计师的意图进行施工的依据。
因此，学会阅读和绘制建筑施工图是每一位建筑从业者的基本技能。
本文将为大家介绍建筑施工图读图画图的基础知识和技巧，帮助大家顺利迈入建筑行业的大门。
一、建筑施工图的基本组成和规律建筑施工图主要由以下几部分组成：1、图纸目录：列出了图纸的名称、编号和图纸比例等基本信息。
2、建筑设计说明：详细说明了建筑设计的目的、要求、材料和施工工艺等。
3、平面图：展示了建筑内部的水平布置，包括墙体、门窗、楼梯、卫生间等。
4、立面图：展示了建筑外部的垂直布置，包括墙面、门窗、阳台、雨篷等。
5、剖面图：展示了建筑内部某一层的详细构造，包括楼层高度、楼梯结构、管道布置等。
6、详图：对建筑局部进行了放大，展示了细节部分的构造。
建筑施工图的绘制需要遵循一定的规律：1、按照图纸目录的顺序进行绘制，确保信息的完整性。
2、使用标准的建筑符号和标注，确保图纸的可读性。
3、严格按照比例进行绘制，确保建筑的尺寸准确性。
4、对细节部分进行详细的标注和说明，确保施工的可操作性。
二、建筑施工图读图技巧在阅读建筑施工图时，需要注意以下几点：1、先看图纸目录，了解图纸的组成和编号，选择需要阅读的图纸。
2、阅读设计说明，了解建筑的设计意图和要求。
3、结合平面图和立面图，理解建筑的水平和垂直布置。
4、关注详图和剖面图，了解建筑的细节构造和内部结构。
5、注意图纸中的标注和符号，确保对建筑的所有细节有充分的理解。
三、建筑施工图画图入门绘制建筑施工图需要以下工具：1、绘图板：用于放置图纸和绘制线条。
2、铅笔：用于绘制草图和描边。
3、直线笔：用于绘制直线和标注。
4、比例尺：用于测量尺寸和调整比例。
5、三角板：用于绘制垂直线和角度。
6、圆规：用于绘制圆和弧形。
7、图例和符号：用于绘制标准的建筑符号和标注。
绘制建筑施工图的步骤如下：1、在绘图板上放置图纸，确保图纸的平整和稳定。
