铆钉常用规格

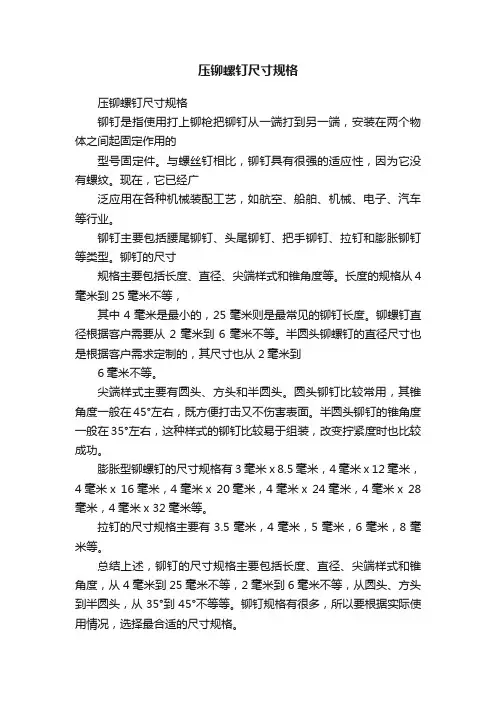

压铆螺钉尺寸规格
压铆螺钉尺寸规格
压铆螺钉尺寸规格
铆钉是指使用打上铆枪把铆钉从一端打到另一端，安装在两个物体之间起固定作用的
型号固定件。
与螺丝钉相比，铆钉具有很强的适应性，因为它没有螺纹。
现在，它已经广
泛应用在各种机械装配工艺，如航空、船舶、机械、电子、汽车等行业。
铆钉主要包括腰尾铆钉、头尾铆钉、把手铆钉、拉钉和膨胀铆钉等类型。
铆钉的尺寸
规格主要包括长度、直径、尖端样式和锥角度等。
长度的规格从4毫米到25毫米不等，
其中4毫米是最小的，25毫米则是最常见的铆钉长度。
铆螺钉直径根据客户需要从2毫米到6毫米不等。
半圆头铆螺钉的直径尺寸也是根据客户需求定制的，其尺寸也从2毫米到
6毫米不等。
尖端样式主要有圆头、方头和半圆头。
圆头铆钉比较常用，其锥角度一般在45°左右，既方便打击又不伤害表面。
半圆头铆钉的锥角度一般在35°左右，这种样式的铆钉比较易于组装，改变拧紧度时也比较成功。
膨胀型铆螺钉的尺寸规格有3毫米x 8.5毫米，4毫米x 12 毫米，4毫米x 16毫米，4毫米x 20毫米，4毫米x 24毫米，4毫米x 28毫米，4毫米x 32毫米等。
拉钉的尺寸规格主要有3.5毫米，4毫米，5毫米，6毫米，8毫米等。
总结上述，铆钉的尺寸规格主要包括长度、直径、尖端样式和锥角度，从4毫米到25毫米不等，2毫米到6毫米不等，从圆头、方头到半圆头，从35°到45°不等等。
铆钉规格有很多，所以要根据实际使用情况，选择最合适的尺寸规格。
铆钉的规格型号及表示方法
铆钉的规格型号及表示方法铆钉是一种用于连接金属或其他硬质材料的紧固件。
它通常由铆身和铆钉帽两部分组成，通过在一侧装配铆钉帽，然后在另一侧形成铆身来固定材料之间的连接。
铆钉广泛用于汽车、航空航天、建筑和机械制造等领域。
铆钉的规格型号表示通常包括长度、直径和材料等信息。
以下是常见的铆钉规格型号及表示方法：1.长度：铆钉的长度是指铆身的长度，通常用毫米（mm）或英寸（inch）表示。
例如，4mm表示铆身长度为4毫米。
2.直径：铆钉的直径是指铆身或铆钉帽的最大宽度。
直径通常用毫米（mm）或英寸（inch）表示。
例如，4mm表示铆身直径为4毫米。
3.材料：铆钉的材料根据具体应用要求选择。
常见的材料包括钢、铝合金、不锈钢等。
材料通常在型号后面用缩写表示。
例如，铝合金可以表示为AA。
铆钉的具体规格型号和表示方法可以根据不同的标准和制造商有所不同。
以下是一些常见的铆钉规格型号示例：1.钢铆钉：M4 x 12mm这个表示方法表示这个铆钉的直径为4毫米，长度为12毫米，由钢材料制成。
2.钢铆钉帽：6 x 20mm这个表示方法表示这个铆钉帽的直径为6毫米，长度为20毫米，由钢材料制成。
3.不锈钢铆钉：3/16 x 1/2 inch这个表示方法表示这个铆钉的直径为3/16英寸，长度为1/2英寸，由不锈钢制成。
4.铝合金铆钉帽：5/32 x 3/8 inch (AA)这个表示方法表示这个铆钉帽的直径为5/32英寸，长度为3/8英寸，由铝合金制成。
在选择合适铆钉的规格型号时，需要考虑连接材料的厚度、应力及环境条件等因素。
合适的规格型号能够确保连接的牢固性和可靠性。
总之，铆钉的规格型号及表示方法主要包括长度、直径和材料等信息。
这些信息对于选购和使用铆钉都非常重要，能够确保连接的质量和可靠性。
铆钉规格表
铆钉规格表一、引言铆钉是一种常见的连接件，广泛应用于机械、汽车、航空航天等领域。
本规格表旨在提供铆钉的详细规格，以便用户选择适合自己需求的产品。
二、材料1. 铝合金：常用的铝合金有2024、5052、6061等。
2. 不锈钢：常用的不锈钢有304、316等。
3. 钛合金：常用的钛合金有Ti-6Al-4V等。
三、尺寸1. 直径：从1/16英寸到1英寸不等。
2. 长度：从1/8英寸到6英寸不等。
四、头部形状1. 半圆头：适用于表面平整且要求美观的场合。
2. 平头：适用于表面平整但不要求美观的场合。
3. 拉伸头：适用于要求高强度连接的场合。
五、拉伸强度拉伸强度是指铆钉在拉伸过程中所能承受的最大载荷。
根据使用场景和要求，可以选择不同拉伸强度的铆钉。
常见拉伸强度有：1. 30KSI（千磅力/平方英寸）2. 40KSI3. 60KSI4. 100KSI六、适用范围铆钉适用于以下场合：1. 连接薄板：适用于连接两个或多个薄板。
2. 连接异种材料：适用于连接不同种类的材料，如铝合金和不锈钢等。
3. 连接高强度材料：适用于连接高强度材料，如钛合金等。
七、包装方式铆钉的包装方式有以下几种：1. 塑料袋：适用于小批量的铆钉。
2. 盒装：适用于中等数量的铆钉。
3. 散装：适用于大批量的铆钉。
八、质量保证所有铆钉均经过严格的质量检测，确保符合标准要求。
如果用户发现产品存在质量问题，可以向厂家提出退换货要求。
九、结论本规格表提供了详细的铆钉规格信息，用户可以根据自己的需求选择合适的产品。
在使用过程中，应注意安全操作，并确保产品符合使用要求。
铆钉规格名称描述方法
铆钉规格名称描述方法※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※①公称外径d：用数字表示，参见上图，我司常用的规格有以下几种，1.4、1.6、2、2.5、3、3.5、4、5、6、8、10。
单位：mm②公称长度L：用数字表示，参见上图，我司常用的长度值有以下几种，1.5、2、2.5、3、 3.5、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、22、24、26、28、30、32、34、36、38、40、42、44、46、48、50。
单位：mm③铆钉类别名称：用文字描述，参见“我司常用铆钉类别”。
④特殊标注：是按标准生产的产品，此处写标准号。
是非标产品此处写其特征尺寸（如头径等）。
举例：铆钉规格名称描述为“3x6沉头铆钉GB869-86”，“3”是铆钉公称外径值d; “6”是铆钉公称长度值L；“沉头铆钉”是铆钉的类别，“GB869-86”是标准号。
鉚釘規格標準——GB標準平頭鉚釘GB 109-86 標牌鉚釘GB 827-86 半圓頭鉚釘GB 863.1-86 小半圓頭鉚釘GB 863.2-86 平錐頭鉚釘GB 864-86 沉頭鉚釘GB 865-86 半沉頭鉚釘GB 866-86 螺絲螺絲半圓頭鉚釘GB 867-86 平錐頭鉚釘GB 868-86 沉頭鉚釘GB 869-86 半沉頭鉚釘GB 870-86 扁圓頭鉚釘GB 871-86 扁平頭鉚釘GB 872-86 螺絲扁圓頭半空心鉚釘GB 873-86 螺絲沉頭半空心鉚釘GB 874-86 120° 扁平頭半空心鉚釘GB 875-86 空心鉚釘GB 876-86 沉頭鉚釘GB 954-86 120° 管狀鉚釘GB 975-86 螺絲大扁圓頭鉚釘GB 1011-86 半沉頭鉚釘GB 1012-86 120° 平錐頭半空心鉚釘GB 1013-86 大扁圓頭半空心鉚釘GB 1014-86 螺絲沉頭半空心鉚釘GB 1015-86 無頭鉚釘GB 1016-86 螺絲封閉型扁圓頭抽芯鉚釘GB 12615-90 封閉型沉頭抽芯鉚釘GB 12616-90 開口型沉頭抽芯鉚釘GB 12617-90 螺絲開口型扁圓頭抽芯鉚釘GB 12618-90 扁圓頭擊芯鉚釘GB /T 15855.1-1995 沉頭擊芯鉚釘GB /T 15855.2-1995引用出處：/info/article-NmQJfVnyoxlE.html。

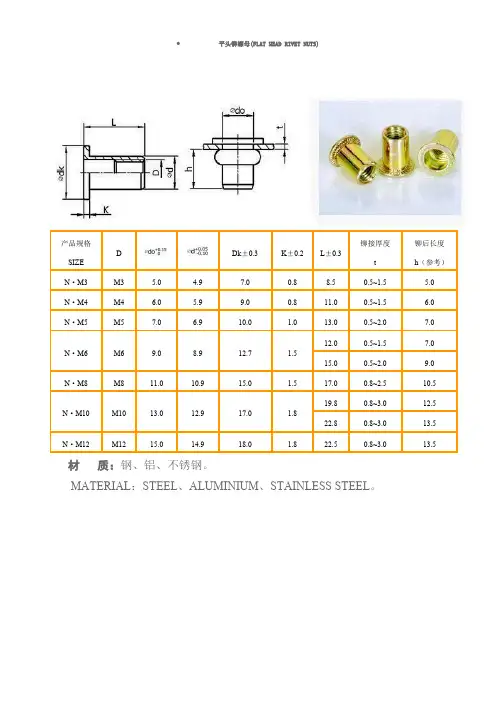

常用铆螺母、铆钉规格表(最新整理)
D
M4
6.0
5.9
7.0
6.9
M5
7.6
7.5
M6
9.0
8.9
M8
11.0
10.9
NR·M10
M10
13.0
12.9
NR·M12
M12
15.0
14.9
材 质：钢、铝、不锈钢。
Dk±0.3
9.0 10.0 10.2 12.7 15.0
17.0
19.0
K±0.2 L±0.3
0.8
11.0
1.0
13.0
1.0
钢结构抽芯铆钉(STEEL MONOGRIP RIVET)
l
钻孔
d
dk
+0.99
直径
13.7 15.0
15.6
φ6.4 （1/4″）
17.0 19.0
φ6.7 φ134.
φ6.9
19.7
21.0
23.0
钢(steel)/钢(steel) GD2 d×L
铆接范围
最小
1.50 2.80 3.35 4.80 6.80 7.50 8.80 10.80
d
φ3.2 ±0.09
φ4.0 ±0.09
φ4.8 ±0.09
l
钻孔
dk
+0.99
直径
6.0 7.0 8.0 9.0
φ6.0 10.0 ±0.24 φ3.3 11.0 12.0 14.0 17.0
7 8 9
φ8.0 10 ±0.29 φ4.1 12 14 16
6 8 10 12
φ9.5 14 ±0.29 φ4.9 16 18 20 22
锁芯型结构铆钉(Q-LOK STRUCTUAL MONBOLT)
铝拉铆钉规格
铝拉铆钉规格
铝拉铆钉是一种常用于连接金属或其他材料的紧固件，因其安装
便捷、持久耐用而深受广大使用者的喜爱。
不同规格的铝拉铆钉可用
于不同的连接需求，因此正确选择铝拉铆钉规格显得尤为重要。
下面
为大家详细介绍一下铝拉铆钉的规格以及如何正确选择。
首先，铝拉铆钉的规格可根据直径、长度和拉力进行分类。
在直
径方面，常见的规格包括2.4mm、3.2mm、4.0mm和4.8mm等。
长度方面，主要有6mm、8mm、10mm、12mm等。
在拉力方面，铝拉铆钉的拉力
强度越大，则可承载的重量也相对更高，常见的规格有 2.5kg、3.5kg、4.5kg、6kg等。
那么如何根据实际使用需求正确选择铝拉铆钉的规格呢？首先，
需要考虑被连接材料的大小、形状以及重量等因素，以确保拉力强度
能够满足连接的需求。
其次，需要注意铝拉铆钉的直径和长度是否适
合所需定位的地方，以免出现松脱或不良连接等情况。
最后，应选择
有质量保证的铝拉铆钉，以确保连接的持久性和安全性。
除了以上规格外，还有一些特殊规格的铝拉铆钉，如密封铆钉、
高强铆钉、不锈钢拉铆钉等。
这些铝拉铆钉可用于特殊环境下的连接
需求，如高温、高湿、腐蚀等情况下，需特别注意选用。
总之，铝拉铆钉规格的选择与使用场景有关，需要根据不同的需
求进行精准的选择。
再加以配合正确的安装方法和技巧，使用者可轻
松完成连接工作，确保连接的牢固和可靠。
常用铆螺母、铆钉规格表
h i ng si nt he i rb ei n ga r平头铆螺母(FLAT HEAD RIVET NUTS)产品规格SIZE DDk ±0.3K ±0.2L ±0.3铆接厚度t 铆后长度 h （参考）N ·M3M3 5.0 4.97.00.88.50.5~1.5 5.0N ·M4M4 6.0 5.99.00.811.00.5~1.5 6.0N ·M5M57.06.910.01.013.00.5~2.07.012.00.5~1.57.0N ·M6M69.08.912.71.515.00.5~2.09.0N ·M8M811.010.915.01.517.00.8~2.510.519.80.8~3.012.5N ·M10M1013.012.917.01.822.80.8~3.013.5N ·M12M1215.014.918.01.822.50.8~3.013.5材 质：钢、铝、不锈钢。
MATERIAL ：STEEL 、ALUMINIUM 、STAINLESS STEEL 。
t i me an dAl l t h i ng ∙产品规格SIZE DDk ±0.3K ±0.2L ±0.3铆接厚度t铆后长度 h （参考）NR ·M4M46.0 5.99.00.811.00.5~1.5 6.07.0 6.910.0 1.013.00.5~2.07.0NR ·M5M57.67.510.2 1.014.00.5~2.07.5NR ·M6M69.08.912.7 1.515.00.5~2.09.0NR ·M8M811.010.915.01.517.00.8~2.510.519.80.8~3.012.5NR ·M10M1013.012.917.01.822.80.8~3.013.5NR ·M12M1215.014.919.0 1.822.50.8~3.013.5材 质：钢、铝、不锈钢。
抽芯铆钉规格尺寸
我们在各种工程项目里经常需要用到抽芯铆钉，但是大部分人对这种部件的了解并不多，那么抽芯铆钉规格尺寸有哪些呢？一、抽芯铆钉规格尺寸有哪些呢常见的尺寸有2.4、3、3.2、4毫米等。
常用国标有4类，即开口圆头、开口沉头、封闭沉头、以及封闭圆头抽芯铆钉。
依照帽檐它可以分成圆头、大帽檐、成沉头形，而依照材质可分为铝、不锈钢、铜等等。
二、抽芯铆钉怎么用呢1、双手将铆钉枪彻底开启，把铆钉插入枪头，让枪头和铆钉帽檐贴好。
2、将铆体插入铆接孔，保证铆接板与道具枪头紧密，没有缝隙，双手往里，并用力把手柄拉合多次，一直到顶杆断开，铆接就可以了。
3、发现集钉筒里面都是铆钉的钉杆时，将其拆卸并清理，再装回枪身就可以了。
三、使用抽心铆钉的优点有什么呢1、它的连接夹力均衡，因此能够抵御疲劳强度。
2、铆接时无冲击力，因此能够防止破坏素材，像是塑料碳、纤维之类的材料，实心铆钉会损坏内壁，严重的还会致使材料间的疏松强度受到影响。
四、铆钉枪的用途有什么呢它一般被利用在铝铁不锈钢素材的连接上，汽动拉丁可以让抢钉的速度更快，压构造，能够使它的拉钉力量变强。
我们也经常可以在装修砖房上看到，因此也可以用在汽车的制造、改造、以及机械制造等领域。
小编总结:以上就是有关初心铆钉的一些信息，从上述文章我们可以看出,我们在使用各种钉子前一定要了解它们的特性，然后依据施工环境和自身的需求选择合适的产品，这样才能够发挥出它们的最大效能，减少不必要的浪费，希望能够帮到大家。
扩展资料：使用方法：铆钉孔的开孔尺寸为min+0.1 max+0.2工件总厚度一般为铆钉长度的45%--65%.最好不要高过60%.另外太短的工作长度也比较麻烦.建议通常情况下以50%--60%为准. 铆钉长度太长，铆钉墩头就过大，钉杆易弯曲；铆钉长度太短，则墩粗量不足，钉头成型不完整，影响强度和紧密型。
铆钉长度过长或者过短都不好，只有合适的长度，才能达到最好的铆接效果。
举个例子: 如果2个或多个工件的总厚度是6mm 那么铆钉应该可以选用的长度应该是9.23---13.3 mm.这样的话最好用之间的12mm长的比较合适.气动抽芯铆钉枪--------------直接接到气磅上就可以了.小型的如14kg 以下的也是可以的 .除了6.4(6)直径的.别的都是可以拉的.6.4(6)的也有的枪可以拉不过比较贵一般国外的多.产考价格:一般200--400元/把 .好的700左右.国外的1000到几千不等.个人建议如果正常用最好用知名厂家的.好的差的外观基本没差别.不过里面的配件差别就大了.差的拉不了几万支就会出现漏气情况.一漏气效果就不好了.还有就是夹头容易坏.里面的配件也容易坏.配件价格便宜是便宜就是换太麻烦了.手动抽芯铆钉枪-------------不需要外界辅助器材.直接使用就可以了.一般30--100元/把.少量的可以考虑.缺点就是效率太低.夹头同样容易坏,建议买好的.差的一般1-2元每套就可以买到.好的也不过几元每套..关于不锈钢铆钉的拉断力/断颈力. 单位bar / kg铆钉枪的气压应该为直径3/3.2的为4.5--5.5 (bar / kg)直径4 的为6 ---7 (bar / kg)直径4.8的为7.5--8 (bar / kg)直径6/6.4的为9--10 (bar / kg)。
铆钉规格型号铆钉规格表大全
铆钉规格型号铆钉规格表大全铆钉是运用得比较广泛一样建材，一般我们比较常见的铆钉是芯铆钉，铆钉的种类很多，功能也很强大，铆钉通常都是利用自身形变连接被铆接件，一般小于8毫米的用冷铆，大于这个尺寸的用热铆，但也有例外，比如某些锁具上的铭牌，就是利用铆钉与锁体孔的过盈量铆接的，那么，铆钉规格和铆钉型号有哪些呢，一起来看看吧。
铆钉型号-力箭第一款我们看到的铆钉型号是力箭LJF19040B，这款抽芯铝铆钉规格有三种，分别是4.8*8mm、4.0*6mm，3.2*6mm、3.2*6mm,这种芯铆钉是非常方便铆接的新型铆接紧固件，在比较狭小空间内或没有铆枪也或者是不能使用铆枪的环境中击芯铆钉可以展现出自己独特的优势。
使用锤子等器物单面敲击钉芯就可以将两个或者几个被连接件铆合成功，它有更好的铆合性和便利性，能够广泛使用于各种被连接件的铆合。
铆钉型号-镀镍这一款是常见的字母铆钉，这款铆钉规格是M5*6，我们看到这款铆钉表面非常的光滑圆润，并且坚硬厚实，颜色为银白显黄色，表面没有任何油渍，这款铆钉镀层均匀致密，硬度较高，镀层可以进行热处理来提高它的硬度，并且我们看到，这款铆钉的表面平整光滑无毛刺，做工非常的优质，坚固又耐用，一般这种铆钉可以用做帐本、相册样册或者是对接菜谱本来使用。
铆钉型号-固万基第三款铆钉是使用的是304不锈钢制作而成的抽芯铆钉，永不生绣，久用如新，这款铆钉因为是304不锈钢制作而成的，所以它的硬度较高，比铜高10倍以上，具有不变形不生锈的优点，生产工艺复杂，不锈钢材质的打造，就算是在潮湿环境下也不会生锈，抗氧能力超强，环保的不锈钢材料，不释放任何有毒物质，不污染环境，加上稳定的氧化覆膜，耐酸耐碱耐腐蚀，完美保护内部，这款铆钉规格为M2.4-M6.4，并且这款铆钉表面银白的光泽，品质与美观共存。
铆钉型号-规格表上面为大家介绍了几种铆钉的规格型号和品牌，但是铆钉型号与铆钉规格还有哪些呢，我们下面再一起来了解一下铆钉的规格型号吧，一起来看看铆钉规格表。
铆钉
大扁圆头铆钉（摘自GB 1011-86）公称直径d=2～8mm的大扁圆头铆钉。
标记示例：公称直径d=6mm、公称长度l=30mm、材料为BL2、不经表面处理的大扁圆头铆钉的标记：铆钉 GB 1011 6×30120°半沉头铆钉（摘自GB 1012-86）公称直径d=3～6mm的120°半沉头铆钉。
标记示例：公称直径d=6mm、公称长度l=30mm、材料为BL2、不经表面处理的120°半沉头铆钉的标记：铆钉 GB 1012 6×30平锥头半空心铆钉（摘自GB 1013-86）公称直径d=1.4～10mm的平锥头半空心铆钉。
标记示例：公称直径d=5mm、公称长度l=30mm、材料为BL2、不经表面处理的平锥头半空心铆钉的标记：铆钉 GB 1013 5×30大扁圆头半空心铆钉（摘自GB 1014-86）公称直径d=2～8mm的大扁圆头半空心铆钉。
标记示例：公称直径d=5mm、公称长度l=30mm、材料为BL2、不经表面处理的大扁圆头半空心铆钉的标记：铆钉 GB 1014 5×30沉头半空心铆钉（摘自GB 1015-86）公称直径d=1.4～10mm的沉头半空心铆钉。
标记示例：公称直径d=6mm、公称长度l=30mm、材料为BL2、不经表面处理的沉头半空心铆钉的标记：铆钉 GB 1015 6×30无头铆钉（摘自GB 1016-86）公称直径d=1.4～10mm的无头铆钉。
标记示例：公称直径d=5mm、公称长度l=30mm、材料为BL2、不经表面处理的无头铆钉的标记：铆钉 GB 1016 5×30平头铆钉（摘自GB 109-86）公称直径d=2～10mm的平头铆钉。
标记示例：公称直径d=6mm、公称长度l=15mm、材料为BL2、不经表面处理的平头铆钉的标记：铆钉 GB 109 6×15标牌铆钉（摘自GB 827-86）公称直径d=1.6～5mm的标牌铆钉。
铆钉的规格型号及表示方法
铆钉的规格型号及表示方法
铆钉是一种常用的金属紧固件，常用于机械、建筑、船舶等行业。
铆钉的种类很多，根据用途和形状可以分为很多种，例如平头铆钉、圆头铆钉、埋头铆钉、无边铆钉等等。
不同的铆钉具有不同的规格和型号，因此了解铆钉的规格型号对于机械工程师和相关行业技术人员非常重要。
铆钉的规格通常由两个部分组成：型号和规格。
型号表示铆钉的头部形状，而规格则表示铆钉的直径和长度。
例如，一个圆头半圆头铆钉的型号可能是 6x13，其中 6 表示头部的形状为半圆头，13 表
示铆钉的直径为 1.3mm。
铆钉的型号和规格可以通过一些标准和规范来规定。
例如，美国标准 ANSI B1.20.1 规定了很多铆钉的规格和型号，包括平头铆钉、圆头铆钉、埋头铆钉、无边铆钉等等。
同时，一些行业也有自己的铆钉规格标准，例如船舶行业常用的铆钉规格的标准号为 GB 528-2008。
在实际应用中，铆钉的规格型号的确认需要结合具体的应用场景来考虑。
例如，对于一艘大型船舶，需要使用高品质的铆钉来保证其结构的稳定性和安全性。
而对于一台大型机械设备，则需要根据设备的特性和需求来选择适合的铆钉规格和型号。
总结起来，了解铆钉的规格型号对于机械工程师和相关行业技术人员来说非常重要，可以帮助他们更好地设计和安装机械设备，同时也可以提高生产效率和产品质量。
铆钉尺寸规格大全
铆钉是适用于不拆卸连接的紧固件。
按照分类来说，实心铆钉多用于受剪切力的金属连接处；空心铆钉用于受剪切力不大处，常用来连接塑料、皮革、木料、帆布等非金属零件；半空心铆钉多用于金属薄板和其他非金属材料零件。
一、平头铆钉（GB/T 109-1986）选用原则：适用于一般的板材与板材的铆接。
二、标牌铆钉（GB/T 827-1986）选用原则：适用于标牌与设备、机器、仪表、电器之间的固定。
三、沉头铆钉（GB/T 869-1986）选用原则：适用于金属件之间，以及金属件与塑料件之间的连接。
四、半空心铆钉（GB/T 1013~1015-1986）每天学习一点紧固件小知识，今天你掌握了么？扩展资料：铆钉枪使用方法详解1、开始工作前先从进气嘴注入少量润滑油、保证铆钉枪的工作性能和工作寿命。
2、保持规定的进气压力。
进气压力过小，会降低铆锤的功率，不仅铆接效率低，铆钉顿头也可能因锤击次数过多而裂纹。
3、冲头顶紧铆钉后才按压按钮。
否则，活塞产生往返运动，会消耗一部分能量，活塞撞击壳体，使铆钉枪损坏。
4、利用防护弹簧将冲头与枪身连接牢靠，避免冲头飞出，损伤人或产品。
5、右手持握手柄，食指按下按钮，启动铆钉枪，可利用按钮调节压缩空气大小，保证铆钉枪平稳工作。
铆接刚开始，由于铆钉杆较长，铆钉杆与铆孔之间的间隙较大，受锤击时铆钉杆容易弯曲。
因此，应轻压按钮，使铆钉枪功率小一些，待铆钉杆填满铆孔再重压，增大铆钉功率，以迅速形成墩头，头接近完成时，再逐渐放松按钮，防止墩头打的过低。
6、冲头尾部按不同铆钉枪的型号配制，不应串用，避免损伤机件，降低效率。
7、使用中不应随意打空枪，避免损坏机件。
铆钉规格及底孔尺寸
铆钉规格及底孔尺寸摘要：一、铆钉规格分类二、底孔尺寸的选择三、铆钉使用注意事项正文：铆钉作为一种常见的连接件，广泛应用于机械、建筑、航空等行业。
正确选择铆钉规格及底孔尺寸是保证连接性能的关键。
本文将对铆钉规格分类、底孔尺寸的选择以及铆钉使用注意事项进行详细介绍，以帮助读者更好地掌握铆钉的使用方法。
一、铆钉规格分类铆钉规格繁多，通常根据直径、长度、形状等进行分类。
在实际应用中，可根据连接件的材质、强度要求以及连接方式等因素选择合适的铆钉规格。
以下是常见的铆钉规格分类：1.按直径分类：铆钉直径通常分为M系列（如M3、M4、M5等）、Φ系列（如Φ4、Φ6、Φ8等）等。
2.按长度分类：铆钉长度一般分为短、中、长三种，可根据实际需求进行选择。
3.按形状分类：铆钉形状包括圆头、平头、埋头等，可根据连接件的形状和用途选择。
二、底孔尺寸的选择底孔尺寸是铆钉连接的重要参数之一。
选择合适的底孔尺寸，可以确保铆钉连接的稳定性和强度。
底孔尺寸的选择方法如下：1.根据铆钉直径选择底孔直径：底孔直径一般略小于铆钉直径，常见的底孔直径有φ1.0、φ1.2、φ1.5等。
2.根据连接件材质选择底孔直径：对于不同材质的连接件，底孔直径的选择有所不同。
例如，铝材质连接件底孔直径相对较大，铁材质连接件底孔直径相对较小。
3.考虑连接强度要求：对于要求较高强度的连接，可选择较大的底孔直径，以提高连接稳定性。
三、铆钉使用注意事项1.确保铆钉与连接件的匹配：选择合适的铆钉规格和底孔尺寸，确保铆钉与连接件的匹配。
2.注意铆接顺序：在铆接过程中，应注意铆接顺序，避免因顺序不当导致的连接件变形或损坏。
3.控制铆压力度：铆接时，应控制铆压力度，避免过度拉伸或压缩铆钉，影响连接性能。
4.检查连接性能：完成铆接后，应检查连接性能，确保连接稳定、牢固。
总之，正确选择铆钉规格及底孔尺寸，注意铆钉使用事项，有助于实现高质量的铆接连接。
常用铆螺母、铆钉规格表
h i ng si nt he i rb ei n ga r平头铆螺母(FLAT HEAD RIVET NUTS)产品规格SIZE DDk ±0.3K ±0.2L ±0.3铆接厚度t 铆后长度 h （参考）N ·M3M3 5.0 4.97.00.88.50.5~1.5 5.0N ·M4M4 6.0 5.99.00.811.00.5~1.5 6.0N ·M5M57.06.910.01.013.00.5~2.07.012.00.5~1.57.0N ·M6M69.08.912.71.515.00.5~2.09.0N ·M8M811.010.915.01.517.00.8~2.510.519.80.8~3.012.5N ·M10M1013.012.917.01.822.80.8~3.013.5N ·M12M1215.014.918.01.822.50.8~3.013.5材 质：钢、铝、不锈钢。
MATERIAL ：STEEL 、ALUMINIUM 、STAINLESS STEEL 。
t i me an dAl l t h i ng ∙产品规格SIZE DDk ±0.3K ±0.2L ±0.3铆接厚度t铆后长度 h （参考）NR ·M4M46.0 5.99.00.811.00.5~1.5 6.07.0 6.910.0 1.013.00.5~2.07.0NR ·M5M57.67.510.2 1.014.00.5~2.07.5NR ·M6M69.08.912.7 1.515.00.5~2.09.0NR ·M8M811.010.915.01.517.00.8~2.510.519.80.8~3.012.5NR ·M10M1013.012.917.01.822.80.8~3.013.5NR ·M12M1215.014.919.0 1.822.50.8~3.013.5材 质：钢、铝、不锈钢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铆钉常用规格
铆钉是一种用于连接两个或多个板材或金属零件的固定件，常用
于机械、汽车、航空航天、建筑等领域。
它具有结构简单、安装方便、牢固可靠等特点，是一种常见的紧固件，在不同的应用场景中使用的
规格也各不相同。
铆钉的规格主要包括直径、长度和头部类型，下面就这三个方面
进行详细介绍：
一、直径规格：
铆钉的直径是指铆钉的身体宽度，通常以毫米（mm）作为单位。
常用的铆钉直径规格有2mm、3mm、4mm、5mm、6mm等。
直径越大，铆
钉的强度也相应增加。
二、长度规格：
铆钉的长度是指从头部到尾部的整个长度。
长度大小一般以毫米（mm）作为单位。
常用的铆钉长度规格有6mm、8mm、10mm、12mm、
16mm、20mm等。
三、头部类型：
铆钉的头部类型有多种，主要有圆头、半圆头、扁平头、带肩头等。
不同的头部类型适用于不同的使用场景和需求。
圆头铆钉适用于
一般的铆接需求，半圆头和扁平头适用于需要较低脱落的场合，带肩
头适用于需要支撑的场合。
除了上述常见的规格外，铆钉还可以根据特定需要进行定制。
例如，长度可以根据板材厚度进行调整，直径可以根据连接件的大小进
行选择。
根据不同的应用要求，还可以选择不同材质的铆钉，如铝合金、不锈钢等，以满足特殊环境的需求。
总结起来，铆钉常用的规格包括直径、长度和头部类型。
直径规
格有2mm、3mm、4mm、5mm、6mm等；长度规格有6mm、8mm、10mm、
12mm、16mm、20mm等；头部类型主要有圆头、半圆头、扁平头、带肩
头等。
铆钉的选择应根据具体的应用需求来进行，合理选择合适规格
的铆钉可以确保连接的牢固可靠，从而提高设备的使用寿命和安全性。
