短波长线天线架设方法
最实用最简单的短波抗干扰天线制作
最实用最简单的短波抗干扰天线制作短波抗干扰天线是一种能够减少外界干扰影响的天线，在无线通信领域具有重要的应用价值。
本文将介绍一种最实用最简单的短波抗干扰天线制作方法。
材料准备：1.木杆或塑料杆，作为天线的支架；2.铜线或铁丝，作为制作天线的导线；3.两个绝缘胶带或塑料绳，用于固定导线；4.连接线，用于将天线与接收或发送设备连接；5.高频终端连接器。
制作步骤如下：步骤一：选择合适的材料和尺寸根据自己的需求和实际情况，选择合适的材料和尺寸。
一般来说，木杆或塑料杆的长度应该大于导线长度的2倍，以确保天线的稳定性和支撑力。
步骤二：固定导线将导线分成两段。
一段作为主天线导线，另一段作为接地导线。
将主天线导线固定在支杆的顶端，可以使用绝缘胶带或塑料绳进行固定。
将接地导线固定在支杆的底部，确保接地导线与地面接触良好。
步骤三：调整导线的长度为了提高天线的性能和抗干扰能力，需要根据所处的频段来调整主天线导线的长度。
不同频段的短波电台对天线的长度要求有所不同。
可以在互联网上查找相关的天线长度计算公式，并据此调整导线长度。
步骤四：添加高频终端连接器在主天线导线的末端，添加一个高频终端连接器。
这将使天线与接收或发送设备连接更加方便，并减少信号损耗。
步骤五：连接线使用连接线将天线与接收或发送设备连接起来。
连接线的选择应根据接收或发送设备的接口类型和设备之间的距离来确定。
步骤六：测试和优化完成天线的制作后，进行测试和优化。
可以使用短波接收机、频谱分析仪等设备来测试天线的性能和抗干扰能力。
根据测试结果，进行调整和优化，以达到更好的效果。
总结：通过以上步骤，我们可以制作一个简单实用的短波抗干扰天线。
这种天线制作方法简单易行，成本低廉，可以满足一般短波通信的需求。
当然，如果需要更高性能的天线，可以考虑专门设计或购买专业的抗干扰天线。
应急通信天线的制作与架设（二）
应急通信天线的制作与架设（二）短波波段能够依靠电离层的反射进行超视距的传播，利用这个特点可以作为灾区与外界的通信手段。
如果采用40m到20m之间的业余频段，可实现全天24小时几百千米范围内中短距离的通信。
由于电波传播是通过上空的电离层反射进行的，因此，无论在平原或者山区都能实现无障碍的通信。
如果在DX传播开通期间，还可以进行上千千米以上的远距离通信，把灾区的情况传播到外界。
但是，短波波段存在着比较大的信号干扰，在通信期间还可能出现信号衰落现象，通信采用的是SSB或CW操作模式，因此操作者除了需要有信号抄收的经验以外，还需要根据传播情况随时更换通信波段和频率，以保持通信的畅通。
(1)双极天线通常称为Dipole的天线，这是最简单、最基本的天线形式，天线具有8字形的水平方向性，在架设时应注意尽量以天线的最大辐射方向对准需要通信对象的方向。
水平双极天线的制作也比较简单，用两条长度为1/4波长的普通的多股软电线作为天线振子，中间用绝缘材料进行分隔，用绳子把天线振子水平地拉开架设起来就可队使用了，天线构造如图5所示，天线的振子可以按0.95的缩短率进行修剪。
天线架设时可以利用附近的楼房、树木、电线杆等高大物体进行快速架设，在野外架设时，可先用细绳子绑上石头等重物作为飞锤，抛掷到高处的树丫作为引绳，然后再把天线导线振子端头绑上绳子拉上，绳子的另一头就绑在树头上固定。
也可队只采用一条支撑杆把天线架设成倒V型的天线，支撑杆在中间把天线撑起，使天线振子之间成约120，向地面用绳子下拉固定。
由于一般厂制的HF收发信机都内置有SWR测定指示电路，因此，可以粗略地利用HF收发信机对天线进行进行调整。
若所采用的HF收发信机内置有自动天线调谐器，则天线的架设和调试会大为简单，即使天线的特性不是很理想，天线也不用进行太多的调整，就可以马上投入使用。
因此，用于进行应急通信的HF 收发信机，最好选用具有内置自动天线调谐器的型号。
短波天线的选型与安装要求-20110215A
短波天线的选型与安装要求（技术初稿，设计要求为主，方案为副）一、短波天线简介天线在通信链路中起能量转换作用（能量转换器）。
发射天线是将高频电能转换成为电磁波的装置；接收天线则是将电磁波转换成高频电能的装置，因而天线在无线电通信中占有极其重要的地位。
天线质量如何，对保证通信质量的好坏起着重要的作用。
1.1、短波天线分类短波天线分地波天线和天波天线两大类，地波天线包括鞭状天线、倒L形天线、T形天线等。
这类天线发射出的电磁波是全方向的，并且主要以地波的形式向四周传播，故称全向地波天线，常用于近距离通信。
典型地波天线和波瓣分布如图1和图2所示。
地波天线的效率主要看天线的高度和地网的质量。
天线越高、地网质量越好，发射效率越高，当天线高度达到1/2 波长时，发射效率最高。
图1、典型地波(T形)天线结构示意图图2、典型地波天线垂直波瓣分布图天波天线主要以天波形式发射电磁波，分为定向天线和全向天线两类。
典型的定向天波天线有：双极天线、双极笼形天线、对数周期天线、菱形天线等，它们以一个方向或两个相反方向发射电磁波，用天线的架设高度来控制发射仰角，其典型波瓣分布如图3、图4和图5所示。
典型的全向天波天线有：角笼形天线、倒V形天线等。
它们是以全方向发射电磁波，用天线的高度或斜度来控制发射仰角。
图3、典型天波天线（双极天线）结构示意图图4、典型天波天线水平波瓣分布图图5、典型天波天线垂直波瓣分布图天波天线简单的规律为：天线水平振子（一臂的）长度达到1/2波长时，水平波瓣主方向的效率最高；天线高度越高，发射仰角越低，通信距离越远；反之，天线高度越低，发射仰角越高，通信距离越近；天线高度与波长之比（H/λ）达到二分之一时，垂直波瓣主方向的效率最高。
1.2、衡量天线性能因素天线是无线通信系统最基本部件，决定了通信系统的特性。
不同的天线有不同的辐射类型、极性、增益以及阻抗。
A.辐射类型：决定了辐射能量的分配，是天线所有特性中最重要的因素，它包括全向型和方向型。
短波双极天线架设方法

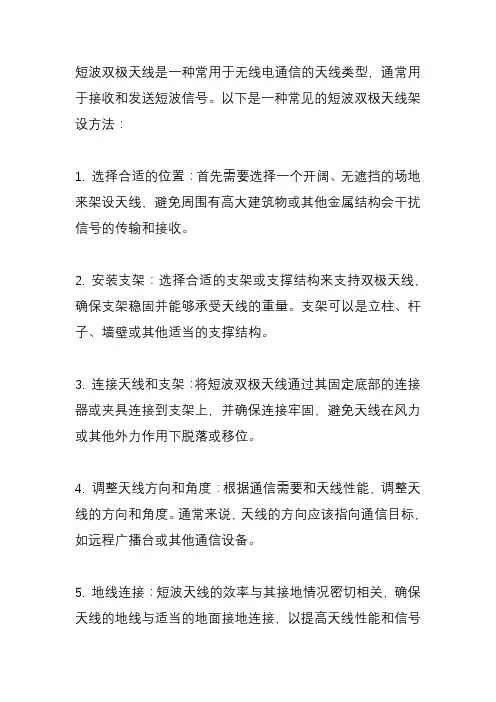

短波双极天线是一种常用于无线电通信的天线类型，通常用于接收和发送短波信号。
以下是一种常见的短波双极天线架设方法：1. 选择合适的位置：首先需要选择一个开阔、无遮挡的场地来架设天线，避免周围有高大建筑物或其他金属结构会干扰信号的传输和接收。
2. 安装支架：选择合适的支架或支撑结构来支持双极天线，确保支架稳固并能够承受天线的重量。
支架可以是立柱、杆子、墙壁或其他适当的支撑结构。
3. 连接天线和支架：将短波双极天线通过其固定底部的连接器或夹具连接到支架上，并确保连接牢固，避免天线在风力或其他外力作用下脱落或移位。
4. 调整天线方向和角度：根据通信需要和天线性能，调整天线的方向和角度。
通常来说，天线的方向应该指向通信目标，如远程广播台或其他通信设备。
5. 地线连接：短波天线的效率与其接地情况密切相关，确保天线的地线与适当的地面接地连接，以提高天线性能和信号接收质量。
6. 安全固定：最后，确保天线已经安全牢固地固定在支架上，避免在恶劣天气条件下损坏或移动。
7. 确保天线长度：短波双极天线的长度通常应该匹配所要接收的信号的频率，正确的天线长度有助于提升天线的性能和接收质量。
8. 调整天线高度：根据通信需求，需合理调整天线的高度，一般来说，天线越高，信号接收质量越好，但天线高度过高也可能增加建设成本，需要根据具体情况选择最优高度。
9. 测试和优化：将架设好的天线连接到无线电接收设备或发送设备上，进行信号测试和优化工作，以确保天线性能和信号传输质量。
需要注意的是，架设天线是一项需要耐心、注意安全、技术水平要求较高的工作，如果缺乏相应的技术知识，可以向专业人士或咨询机构寻求帮助。
同时，在进行天线架设时，还需要遵守相关规定和安全要求，避免出现有害电磁辐射和潜在安全隐患问题。
短波电台的选址和天线的架设

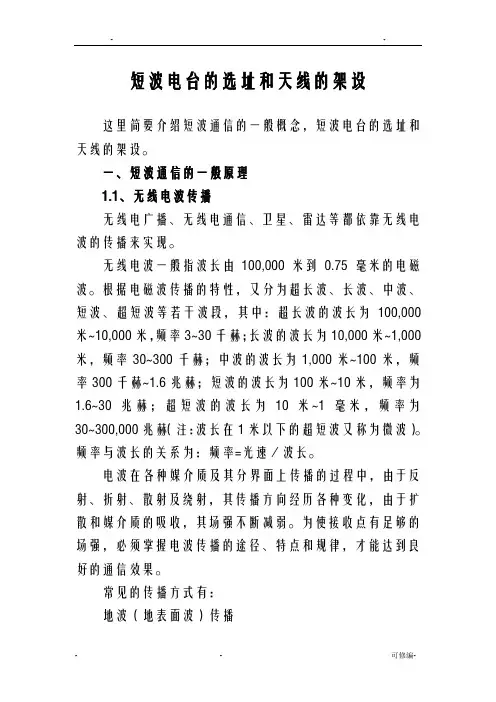

短波电台的选址和天线的架设这里简要介绍短波通信的一般概念，短波电台的选址和天线的架设。
一、短波通信的一般原理1.1、无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。
无线电波一般指波长由100,000米到0.75毫米的电磁波。
根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。
频率与波长的关系为：频率=光速／波长。
电波在各种媒介质及其分界面上传播的过程中，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（地表面波）传播沿与空气的分界面传播的电波叫地表面波，简称地波。
地波的传播途径如图1.1 所示。
其传播途径主要取决于地面的电特性。
地波在传播过程中，由于能量逐渐被吸收，很快减弱（波长越短，减弱越快），因而传播距离不远。
但地波不受气候影响，可靠性高。
超长波、长波、中波无线电信号，都是利用地波传播的。
短波近距离通信也利用地波传播。
天波传播天波是由天线向高空辐射的电磁波遇到大气电离层折射后返回地面的无线电波。
电离层只对短波波段的电磁波产生反射作用，因此天波传播主要用于短波远距离通信。
1.2 、电离层的作用电离层对短波通信起着主要作用，因此是我们研究的重点。
电离层是指从距地面大约60公里到2000公里处于电离状态的高空大气层。
上疏下密的高空大气层，在太阳紫外线、太阳日冕的软X射线和太阳表面喷出的微粒流作用下，大气气体分子或原子中的电子分裂出来，形成离子和自由电子，这个过程叫电离。
短波电台的选址和天线的架设(00001)
短波电台的选址和天线的架设短波电台的选址和天线的架设这里简要介绍短波通信的一般概念，短波电台的选址和天线的架设。
一、短波通信的一般原理1.1、无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。
无线电波一般指波长由100,000米到0.75毫米的电磁波。
根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。
频率与波长的关系为：频率=光速／波长。
电波在各种媒介质及其分界面上传播的过程中，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（地表面波）传播电离层的浓度对工作频率的影响很大，浓度高时反射的频率高，浓度低时反射的频率低。
电离的浓度以单位体积的自由电子数（即电密度）来表示。
电离层的高度和浓度随地区、季节、时间、太阳黑子活动等因素的变化而变化，这决定了短波通信的频率也必须随之改变。
1.3、短波频率范围电离层最高可反射40MHz的频率，最低可反射1.5MHz 的频率。
根据这一特性，短波工作频段被确定为 1.6MHz - 30MHz。
1.4 、短波传播途径短波的基本传播途径有两个：一个是地波，一个是天波。
如前所述，地波沿地球表面传播，其传播距离取决于地表介质特性。
海面介质的电导特性对于电波传播最为有利，短波地波信号可以沿海面传播1000公里左右；陆地表面介质电导特性差，对电波衰耗大，而且不同的陆地表面介质对电波的衰耗程度不一样（潮湿土壤地面衰耗小，干燥沙石地面衰耗大）。
车载短波天线的制作方法
车载短波天线的制作方法随着科技的不断发展，人们对于车载通信的需求也越来越高。
而短波天线作为车载通信中的重要组成部分，其制作方法也备受关注。
下面将介绍一种简单的车载短波天线制作方法，希望对广大车主朋友有所帮助。
材料准备：1. 铜线：直径为1.5mm的铜线。
2. 绝缘胶带：用于保护线路，避免短路。
3. 吸盘：用于固定天线。
制作步骤：第一步：准备铜线我们需要准备一根直径为1.5mm的铜线。
将铜线按照一定的长度要求剪断，一般建议长度在1.5米左右。
第二步：弯曲铜线将铜线弯曲成所需的形状，通常是一根直线加一根弯曲的L形线。
确保弯曲的位置和角度都符合要求，以保证天线的正常工作。
第三步：固定天线将弯曲好的铜线固定在车辆上。
可以使用吸盘将天线固定在车辆的天窗或后视镜上，也可以将天线固定在车身上的其他位置。
确保天线与车身接触良好，不松动。
第四步：保护线路为了避免铜线与其他金属部件接触而产生短路，我们需要使用绝缘胶带将线路进行保护。
将绝缘胶带缠绕在铜线的接头处和与车身接触的位置，确保线路不会受到外界干扰。
第五步：调试天线在完成以上步骤后，我们需要进行天线的调试。
首先，将车载通信设备连接到天线上，然后打开设备进行调试。
可以通过观察信号强度、接收到的信号质量等指标来判断天线的工作效果。
如果效果不理想，可以尝试调整天线的位置和角度，直到达到最佳效果为止。
总结：通过以上几个简单的步骤，我们就可以制作出一根车载短波天线。
当然，这只是一种简单的制作方法，如果有更高要求的话，还可以选择购买专业的车载天线。
但是无论是自制还是购买，选用合适的天线对于车载通信的效果都起到至关重要的作用。
希望本文对您有所帮助，祝您车载通信顺利！。
收音机基本常识问答和短波天线架设
收音机基本常识
FM、AM、SW等 BAND是什么？
答：
FM调频 76→108MHZ(部分机型87.5-108MHZ) 接收距离 1-150KM
AM调幅 520→1620KHZ (MW波段在国内俗称为AM) 接收距离<800KM
SW短波 1.621→29.999 MHZ (供收听国际短波广播) 接收距离<20000KM
LW长波 150→519KHZ (中国尚无长波电台)
TV BAND电视波道 2→13CH
电池液漏？
答：
收音机如果有长时间不使用时，请记得将电池卸下，以免电池发生漏液腐蚀机板零件，而造成收音机严重损伤。
死机现象的处置？
答：
所谓死机现象：
1.电池或变压器供电正常情况下，发生收音机无法正常开机操作。
2.显示屏无任何字幕或字样杂乱。
3.时钟显示字幕中的两点(秒)不闪烁时。
死机处理法:
电池槽内有一RESET开关，请用尖物轻触3-5秒，即可恢复正常(电源需供电) 。
RESET后所有设定已被消除，请重新设定记忆。
外接天线架设法？
答：
提供如下两种比较专业点的天线架设供参考。
短波电台天线架设
目
CONTENCT
录
• 引言 • 短波电台天线基础知识 • 短波电台天线架设步骤 • 短波电台天线架设的注意事项 • 案例分析 • 结论
01
引言
目的和背景
短波电台天线架设的主要目的是为了实现无线电通信，特别是在 长距离通信和广播中。
在军事、民用和商业领域，短波电台天线架设都发挥着重要的作 用，特别是在没有其他通信手段可用的情况下。
绿色环保
在可持续发展理念的推动下，未来短波电台天线架设将更 加注重绿色环保，减少对环境的影响，实现与自然环境的 和谐共存。
智能化发展
随着人工智能和物联网技术的普及，未来短波电台天线架 设将朝着智能化方向发展，实现自动化监测、远程控制和 智能管理等功能，提高工作效率和安全性。
THANK YOU
感谢聆听
案例二
某短波电台天线架设项目在运行过程中出现了设备故障和维修困难的问题，原因 是设备选型不当、质量不过关以及缺乏有效的维护保养措施。
案例总结与启示
成功案例的共同点在于充分考虑了实际情况和需求，采用了先进的技术和合理的方案，确保了天线架 设的成功和高效。
问题案例的教训在于未能全面评估和应对各种风险因素，缺乏有效的维护保养措施，导致项目实施和运 行过程中出现了各种问题。
100%
避免干扰其他设施
在架设天线时，应尽量避免与其 他通信设施、电力设施等产生干 扰，如可能，应保持一定距离。
80%
做好防雷措施
天线应安装避雷针或其他防雷设 施，以避免雷击对设备和人员造 成伤害。
环境因素考虑
考虑地形影响
在架设天线时，应充分考虑地 形对信号传输的影响，尽量选 择地势较高、无遮挡物的位置 。
极化方式
短波双极天线架设方法
短波双极天线架设方法短波双极天线架设指南
材料准备：
双极天线材料（例如电线、绝缘体）
天线馈线
天线连接器
桅杆或其他支撑结构
测量工具（例如卷尺、水平仪）
选址和高度：
选择开阔无遮挡的位置，远离电气干扰源。
天线高度应尽可能高，以获得最佳接收范围。
天线结构：
使用绝缘体将天线线隔离在一定距离，形成双极天线。
天线两端的长度应相同，并且长度通常为工作频率波长的二分之一。
为防止天线因风而下垂，可以使用支撑线或支撑杆。
馈线连接：
将馈线连接到天线的中心，使用合适的连接器。
馈线应沿着桅杆垂直延伸，避免接触任何金属表面。
桅杆安装：
将桅杆竖立在选定的位置，并使用地锚固定。
确保桅杆垂直，可以使用水平仪进行检查。
将天线安装在桅杆顶部或适当的高度。
使用支撑线或支撑杆将天线固定在适当的位置。
调整天线角度，以获得最佳信号接收。
调整和测试：
使用天线分析仪或其他测试设备，调整天线的谐振频率和阻抗。
将测试结果与预期的值进行比较，并根据需要进行调整。
使用注意事项：
保持天线清洁干燥，以防止锈蚀和腐蚀。
雷暴期间，应断开天线的连接。
如果天线出现损坏或故障，请尽快修理或更换。
使用更长的天线可提高接收范围。
使用带有屏障的馈线可减少干扰。
定期检查天线和馈线，以确保其正常运行。
安装天线时，请遵守当地法规和安全指南。
短波通信盲区及解决方法及天线架设秘籍之一
短波通信盲区及解决方法及天线架设秘籍之一————天线防雷全攻略作者：佚名短波通信的发展前景尽管当前新型无线通信系统不断涌现，短波这一最古老和传统的通信方式仍然受到全世界的普遍重视，在卫星通信和移动通信快速发展的今天，短波通信不仅没有被淘汰，还在快速发展。
其原因是：短波通信距离远、抗毁能力和自主通信能力强、运行成本低。
短波通信技术发展状况近年来，短波通信技术在世界范围内获得了长足进步，出现了很多新电台、新装备和新技术。
其主要特点是：1、短波电台短波单边带电台体积越来越小，功能越来越多，性能越来越好，兼容性越来越强。
数字化是短波电台的必然发展趋势。
2、短波天线短波天线主要是向宽带、全向、无“盲区”、高增益方向发展。
体积越来越小，效率越来越高。
现推出了多款新型基站天线和车载天线。
3、频率选择在频率选择方面，除已广泛使用的ASAPS测频系统和ALE自适应选频方法外，又推出了短波全频段实时自适应选频系统和频率管理系统。
4、噪声消除在抗噪声方面推出了多种静噪、消噪方式，尤其是美国SGC公司最近推出的ADSP2单端消噪器，可以串接在任何无线电台的收信音频放大电路中或做成消噪扬声器，消除信道中的背境噪声，使短波电台的收听质量，达到或接近超短波电台的收听水平。
5、组网通信在组网通信方面，除自适应（ALE）功能中的选呼组网方式外，国外己推出了CCIR493数字选呼系，该系使每一部电台分得一个不重复的ID码（4~6位），通过它可组成万台级的大网，现在澳大利亚生产的短波电台，欧、美生产的部份短波电台，己作为常规功能，固化于整机中。
CCIR493数字选呼系统可实现单呼、组呼、群呼，收发短信息，传送GPS定位信号，传送警报信号，实现短波/市话网双向自动拨号等功能。
短波通信盲区及解决方法一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。
电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
短波电台天线架设
• （2）鞭天线 • 9350车载天线
3、天线架设应注意的问题
（1）三线宽带天线的安装
• 首先确定天线的安装位置： • 远离干扰物，如建筑物、大树、植物等• 设置正确的通信角度 • 远离其它的天线系统
三线天线可进行平行架设，要求有长至少30米，宽至 少5米的场地，天线架设标高7.5米（适合3000公里内 通信）天线体正不能有铁质物体
三线天线也可采用倒V架设，要求有长至少20米， 宽至少5米的场地，天线架设标高15米（适合 500公里内通信）。
（2）斜天线的安装使用
• 斜天线是有方向的天线，发射电波最强方向与天 线的倾斜方向相反，天线的一端接电台，另一端 引向电台的斜上方固定物上，如树上应注意与固 定物绝缘。如下图所示：
箭头方向为通信方向
（2）摘钩 身体下蹲，用拇指与食指捏住钩柄，按挂钩时的 相反方向将钩摘下。
7.打地钉、拔地钉
（1）打地钉 右手将地钉尖置于左脚尖下，左手拉住地钉绳 拉环处，使地钉与地钉绳成90度，地钉与地面成45 度；右手拿铁锤，将地钉按预定方向打入地下，地 钉尝试依土质软硬程度确定，通常以打入三分之二 到五分之四为宜。
10、撤收
四人双极天线的撤收一般采用每端各两人同 时撤收的方法 ，当听到“开始撤收”的口令后 ， 4号手先松开拉绳，然后按双人单杆的动作要领 开始撤收，最后收好天馈线，整理好所有物品。
收杆先取下底座并将其放于天线杆包右前侧，
右手握底杆前约三分之一处，手心向下。左手 手心向上，握前一杆的尾部约10厘米处，成半 蹲姿势，杆尾离地约50厘米。两手合力将杆拔 出。按照先尾后头的顺序放于天线杆包内；
军用天线的特殊要求
• 天线的频带要宽，以适应在较宽的波段范 围内工作。
短波电台天线架设课件
02
CHAPTER
短波电台天线架设流程
总结词
选择合适的场地和位置是短波电台天线架设的首要步骤，需要考虑诸多因素，如电磁环境、地理环境、气象条件等。
详细描述
在场地勘察与选址阶段，需要评估场地的电磁环境，确保天线周围没有干扰源；同时要考虑地理环境和气象条件，如地形、地貌、风速、风向等；还需考虑安全性因素，如场地是否易于防雷、防风等。
短波电台天线架设课件
目录
短波电台天线概述短波电台天线架设流程短波电台天线架设技术短波电台天线架设案例分析短波电台天线架设常见问题与解决方案
01
CHAPTER
短波电台天线概述
短波电台天线是指用于接收和发送短波信号的设备，是短波通信系统的重要增益和较宽的工作频带，能够传输较远的距离，且架设相对简单，成本较低。
经过评估，该方案有效地满足了应急通信需求，提高了应急通信的可靠性和响应速度。
05
CHAPTER
短波电台天线架设常见问题与解决方案
天线高度不够，导致信号覆盖范围受限。
原因
增加天线高度，提高信号接收和发射能力。
解决方案
天线增益较低，无法有效聚焦信号。
原因
选用具有较高增益的天线，提高信号强度。
解决方案
实施过程
经过评估，该方案有效地满足了军事通信需求，提高了通信质量和安全性。
效果评估
为了满足应急通信需求，某应急通信系统需要进行短波电台天线架设。
案例概述
架设方案
实施过程
效果评估
根据应急通信的特点和要求，设计并实施了一套高效、可靠的短波电台天线架设方案。
在实施过程中，充分考虑各种应急情况，确保天线系统能够快速响应和稳定运行。
在架设天线时应遵守当地无线电管理部门的法规和规定，确保合法合规。
短波电台天线架设课件
设备检查
对天线、馈线、支撑杆等 设备进行检查，确保完好 无损。
工具准备
准备必要的安装工具和材 料，如螺丝、支架、绝缘 胶带等。
天线基座的安装
确定基座位置
根据设计要求和场地情况 ，确定天线基座的安装位 置。
基座制作
根据基座设计图纸进行施 工，制作混凝土基座。
基座安装
将制作好的基座安装到指 定位置，确保稳定牢固。
遵循环境保护法规， 确保天线架设不会对 环境造成不良影响。
了解并遵守无线电管 理规定，避免干扰其 他无线电设备。
注意安全操作规程
在进行天线架设前，制定详细 的安全操作规程，并进行培训 。
确保操作人员具备相应的安全 知识和技能，能够正确、安全 地执行操作。
在操作过程中，严格遵守安全 规程，避免发生意外事故。
详细描述
早期的短波电台天线采用简单的垂直天线，随着通信技术的发展，出现了各种不同结构和材料的短波 电台天线，如菱形天线、双极天线等。未来随着通信需求的增加和技术的进步，短波电台天线将朝着 更高频段、更远距离、更高效率的方向发展。
02 短波电台天线架 设技术
架设前的准备工作
01
02
03
场地勘察
对架设地点进行实地勘察 ，了解地形、地貌、周围 环境及障碍物情况。
天线主体的安装
组装天线杆
连接馈线
将支撑杆、天线振子等部件组装成一 体。
将天线馈线连接到发射机或接收机的 接口上，确保连接牢固。
吊装天线杆
使用吊车或人工将天线杆竖立起来， 并固定在基座上。
天线调整与测试
初步调整
调整天线振子的角度和方向，使 其指向目标区域。
信号测试
使用测试设备对天线进行信号测试 ，确保天线性能符合要求。
YP-3 6波段短波天线安装手册
三、零件清单：
名称
数量
中央横杆段， 1-1/4x30" -----------------------------------------------1
中段横杆段， 1-1/8x30" -----------------------------------------------2
末段横杆段， 1x30" ----------------------------------------------------2
②15 米波段
单位：mm
模式
频率范围
（SWR 1:1.0)
频率范围
（SWR 1:1.5)
Φ12.5 长度
反射单元
51
激励单元
51
引向单元
51
发夹匹配
加感(μH)
CW
20.945 ~ 21.135
20.920 ~ 21.275
Φ6 长度
ห้องสมุดไป่ตู้
单边长度
485
1925
430
1875
375
1820
305
3.62
SSB (DX)
这个便携八木天线是设计用于宽频率使用的三单元八木天线。八 木天线的三单元设计为每个频段提供宽的可调整带宽范围。仅需要根 据手册上各个波段的指示设置线圈和测量振子的长度。手册甚至提供 针对特殊环境下尺寸改变的一些指导方针。 ★ 6 米波段的操作，横杆需要缩短，振子的长度也要大大地减小。构 成的是一条全尺寸的八木天线，而且在波段的低端从 50.000 到 50.500MHz 具有良好的增益和前后比。通常 CW 操作是在 50.000 到 50.100MHz，而 50.110MHz 是 CW 和 SSB 的国际呼叫频率， 50.125MHz 开始是美国本土话音频段，通常美国的比赛不会用到低 于 50.125MHz，6 米波的信标台则集中在 50.000 到 50.080MHz。 ★ 10 米波段是全尺寸的八木天线，它可以设置覆盖在波段低端的 1MHz，分成三段设置可覆盖 10 米波段 28MHz 和 29MHz 的操作。
短波双极天线架设方法
短波双极天线架设方法短波双极天线架设指南材料清单两根长度相等的导线（铜或铝）电缆或接线端子陶瓷或塑料绝缘器天线调谐器（可选）选择合适的位置尽量选择在开阔地带，远离建筑物和其他障碍物。
避免在附近有高压线或其他电气干扰源的地方。
确保现场有足够的净空，天线不会与周围的环境接触。
确定天线长度短波双极天线的长度取决于所需的频率范围。
对于业余无线电波段（1.8 - 28 MHz），建议使用图表或计算器来确定最佳长度。
一般来说，天线的总长度（两根导线加在一起）应略小于目标频率波长的一半。
制作双极天线将两根导线的一端连接到绝缘器上。
导线末端应剥去约 5 厘米的绝缘层，并拧成环或钩子形状。
将绝缘器固定在横臂或导线之间的支架上。
导线应与地面平行，并尽可能拉直。
连接馈线使用电缆或接线端子将馈线连接到双极天线的中心。
确保连接牢固，并用绝缘胶带或热缩管进行保护。
调谐天线（可选）如果需要，可以使用天线调谐器来优化天线的性能。
调谐器可以调整天线的驻波比（SWR），以提高其效率和传输范围。
完成安装确保天线所有连接牢固，并检查绝缘层是否有损坏。
将馈线敷设到收发器或调谐器。
升起天线并固定在适当的高度。
维护和故障排除定期检查天线连接和绝缘层是否有损坏。
如果天线出现异常，例如驻波比过高或信号减弱，请检查是否有连接松动或电线破损。
确保天线远离电气噪音源，如高压线或变压器。
注意⚠️在升起天线之前，请务必确定其重量和尺寸是否适合支撑结构。
在架设天线时，务必遵守所有当地法规和安全准则。
对于高功率应用或需要专业安装的天线，建议寻求有执照的电工的帮助。
短波电台的选址和天线的架设
短波电台的选址和天线的架设这里简要介绍短波通信的一般概念，短波电台的选址和天线的架设。
一、短波通信的一般原理1.1、无线电波传播无线电广播、无线电通信、卫星、雷达等都依靠无线电波的传播来实现。
无线电波一般指波长由100,000米到0.75毫米的电磁波。
根据电磁波传播的特性，又分为超长波、长波、中波、短波、超短波等若干波段，其中：超长波的波长为100,000米~10,000米，频率3~30千赫；长波的波长为10,000米~1,000米，频率30~300千赫；中波的波长为1,000米~100米，频率300千赫~1.6兆赫；短波的波长为100米~10米，频率为1.6~30兆赫；超短波的波长为10米~1毫米，频率为30~300,000兆赫（注：波长在1米以下的超短波又称为微波）。
频率与波长的关系为：频率=光速／波长。
电波在各种媒介质及其分界面上传播的过程中，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（地表面波）传播沿大地与空气的分界面传播的电波叫地表面波，简称地波。
地波的传播途径如图1.1 所示。
其传播途径主要取决于地面的电特性。
地波在传播过程中，由于能量逐渐被大地吸收，很快减弱（波长越短，减弱越快），因而传播距离不远。
但地波不受气候影响，可靠性高。
超长波、长波、中波无线电信号，都是利用地波传播的。
短波近距离通信也利用地波传播。
天波传播天波是由天线向高空辐射的电磁波遇到大气电离层折射后返回地面的无线电波。
电离层只对短波波段的电磁波产生反射作用，因此天波传播主要用于短波远距离通信。
1.2 、电离层的作用电离层对短波通信起着主要作用，因此是我们研究的重点。
电离层是指从距地面大约60公里到2000公里处于电离状态的高空大气层。
上疏下密的高空大气层，在太阳紫外线、太阳日冕的软X射线和太阳表面喷出的微粒流作用下，大气气体分子或原子中的电子分裂出来，形成离子和自由电子，这个过程叫电离。
短波双极天线架设方法
短波双极天线（Shortwave dipole antenna）是一种常见的无线电天线，用于接收和发送短波（SW）信号，通常用于业余无线电（Ham Radio）和其他无线通信应用。
短波双极天线可以根据需要在不同的长度和配置上搭建，但一般的原理都是基于两根相互平行的导线，这两根导线在电磁波的传播方向上形成一个对称的振荡器。
以下是一些短波双极天线的架设方法：1. 传统双极天线（Inverted-Vee）：- 两根相同长度的导线，一段固定在电杆或支撑结构的上方，另一端分别拉向地面，形成一个倒V字形。
- 地面上的两根导线可以用木棍、金属棒或者地网连接起来，以提高接地效果。
- 这种形式的双极天线在低频段表现良好，但在高频段性能会下降。
2. 倒置双极天线（Inverted-F）：- 类似于传统双极天线，但顶部的一端是倒置的，即天线顶端接地。
- 这种配置可以减少对地面的依赖，适用于高频段操作。
3. 共轭匹配双极天线：- 由两根交叉的导线组成，形成一个共轭结构。
- 这种天线可以实现更好的阻抗匹配，提高传输效率。
4. 优选双极天线（Optimum Dipole）：- 根据特定频率计算出的最佳长度，通常在天线中心点馈电。
- 这种天线在不同频率下表现均衡，适用于多频率操作。
5. 移动双极天线（Horizontal Dipole）：- 两根导线水平架设，通常用于车载或便携式应用。
- 这种天线易于搭建和拆卸，但受风的影响较大。
架设步骤：1. 选择地点：选择一个开阔的地方，远离高大建筑和其他可能阻碍信号传播的障碍物。
2. 安装支撑结构：使用电杆、树木、建筑物或专用的天线塔来支撑天线。
3. 安装天线：将天线导线固定在支撑结构上，确保导线拉直并保持一定的张力。
4. 接地：将天线的一端（通常是下端）接地，以提高天线的性能。
5. 馈线连接：使用适当的同轴电缆将天线与无线电设备连接起来。
6. 调整和测试：调整天线长度和位置，以优化性能。
M-409-M-527短波天线使用说明书
M-409、M-527短波天线使用说明书M-409短波天线是一款工作在3.5MHz、7 MHz、14 MHz、21 MHz、29 MHz的五波段缩短型短波天线，3.5MHz、7 MHz、21 MHz共用一对振子，14 MHz、29 MHz 用一对振子，最长的一对振子长度小于20米，因此适合在较小的场地、空间工作。
而M-527短波天线则是一款工作在业余黄金频段的7 MHz、14 MHz、21 MHz 三波段缩短型短波天线，只用一对振子长度约10米。
1. M-409、M-527短波天线线圈及BALUN的使用建议因成都没有北方严寒，南方的酷暑，所以M－409、M-527没有经过严格的考验，为了避免灾难的发生，请注意以下几点。
（1）水平架设时，请用撑竿给BALUN支撑。
（2）倒V架设时，请别用振子当拉绳。
（3）请别把振子绷得像弓弦一样紧。
（4）请用绝缘板给BALUN做一个拉力扩展板。
（5）在刮大风，用较粗的导线做振子，严寒的冬季天线上结有冰凌时，线圈会承受不住巨大的拉力而损坏，请用绝缘板为陷波线圈做一个拉力扩展板，分担线圈承载的拉力。
2.天线导线的选择理论上，任何能够支撑住本身重量的导线都可用于制作天线。
为了使天线能正常工作，在选择导线时，应考虑到：“在有拉力时，这种线会不会变长，从而改变它的频率呢？冬天结了冰之后，它能否经得住？它的绝缘层是否容易坏？”另外，应该避免使用细导线，因导线越细，天线对频率的变化就越敏感。
因此，天线导线不仅必须有抗拉的特性，而且还必须经得起冰的重力和狂风的袭击。
在选择制作天线的导线时，请大家记住下面几条原则：（1）粗导线比细导线好；（2）绝缘导线比裸导线好；（3）硬铜线比软铜线好；（4）多股导线比单股导线好（射频电流只沿导线的外表层传导）。
3.M-409、M-527短波天线架设前的准备感谢您使用M－409、M-527短波天线，天线各部分请见图。
M-409、M-527各波段的振子长度分别是M-409天线：A段3.7m (M-527天线J段3.7m)2根，B段4.2m （M-527天线K段0.8m ）2根，C段2.8m (M-527天线L段1.4m)2根，D段2.8m 2根，E 段1.4m 2根，以上包括打结、折返等安装尺寸。
