直流系统及UPS运行规程
UPS运行规程
a.正常(NORMAL)
b.电池供电(ON BATTERY)
c.旁路(BYPASS)
每种工作方式都能满足负载要求。正常情况下要求UPS工作在“正常(NORMAL)”方式。
19.2.3.1 UPS正常(NORMAL)运行方式：
UPS正常运行时，由保安MCC向UPS整流器供电，经整流后送给逆变器和电池组，逆变器将直流转换成220V、50Hz交流送到UPS配电屏，蓄电池处于浮充电状态。
g.逆变器控制单元故障：通知专业班组处理。
20.4.4 UPS过载
现象：过载（OVER LOAD）红色指示灯亮定电流的105%，应降低负荷或停止逆变器。
b.如果输出电流未超过额定电流的105%，应通知专业班处理。
20.4.5 蓄电池供电
现象：电池放电（BATTER DISCHARGE）黄灯亮。
i.检查所有绿色指示灯亮。
20.3.7 UPS运行中的检查：
a.UPS装置清洁，通风良好，指示灯指示正常。
b.UPS装置内部无过热、松动现象。
c.UPS运行参数正常,开关位置正确。
d.UPS柜风扇运行正常。
20.4 UPS的异常运行和事故处理：
20.4.1 由“正常”自动切换到“自动旁路”
原因及处理办法：
a.交流输入电源断电：设法恢复交流输入电源。
b.检查UPS运行情况，有无其它异常。
�
d. 按逆变器停止钮（INVERTER OFF），逆变器停止。
e. 按整流器停止钮（RECTIFIER OFF），整流器停止。
20.3.4 由“自动旁路”运行方式切换到“正常”运行方式的操作
UPS操作规程
UPS操作规程标题：UPS操作规程引言概述：UPS（不间断电源）是一种用于保护计算机、通信设备、医疗设备等重要设备免受电力波动和停电影响的设备。
正确的操作规程能够确保UPS的正常运行，延长设备寿命，保障设备安全运行。
本文将详细介绍UPS的操作规程。
一、UPS设备安装1.1 确认UPS设备的额定功率和输出电压，选择合适的安装位置。
1.2 将UPS设备固定在干燥通风的位置，避免受潮和高温影响。
1.3 将UPS设备与电源线、设备连接好，确保连接牢固可靠。
二、UPS设备开机操作2.1 首先检查UPS设备的电源线是否连接正确，电源开关是否处于关闭状态。
2.2 按照设备说明书操作，先打开UPS设备的电源开关，再打开连接设备的电源开关。
2.3 确认UPS设备正常工作，监测输出电压和电流是否稳定。
三、UPS设备日常维护3.1 定期检查UPS设备的电池状态，保证电池正常工作。
3.2 清洁UPS设备的散热孔和风扇，避免灰尘积累影响散热效果。
3.3 定期进行UPS设备的功能测试，确保设备正常运行。
四、UPS设备故障处理4.1 当UPS设备出现故障时，首先查看设备显示屏或指示灯，了解故障原因。
4.2 根据设备说明书或厂家建议，采取相应的故障处理措施。
4.3 如无法解决故障，及时联系专业维修人员进行维修。
五、UPS设备关机操作5.1 在停电或需要关闭UPS设备时，首先关闭连接设备的电源开关。
5.2 再关闭UPS设备的电源开关，待设备指示灯全部熄灭后，再拔掉电源线。
5.3 关闭UPS设备后，定期进行设备检查，确保设备安全可靠。
结语：正确的UPS操作规程能够确保设备正常运行，延长设备寿命，保障设备安全运行。
遵循以上操作规程，将有助于提高UPS设备的稳定性和可靠性，保障重要设备的正常运行。
UPS运行操作规程(试行版)
目录前言 (1)1 范围 (4)2 规范性引用文件 (4)3 400高清新闻演播室UPS (4)4.EA66模块化UPS (11)5电视UPS艾默生1+N并机系统 (19)6 UPS的监视检查 (46)7 UPS的电源配置介绍 (47)8 运行模式的切换 (47)9 UPS电源系统使用注意事项 (48)页脚内容- 2 -前言甘肃省广播电影电视总台，UPS在线式电源位于低压配电室。
由6台120KVA，1台80KVA，计7台UPS电源设备，分别为电视播出机房.广播播出机房.微波传输机房.高清新闻直播演播室.消防监控机房.楼宇保安电源（应急电源）提供不间断电源。
电视播出机房和微波传输机房由2台（美国艾默生）120KVAUPS不间断电源供电。
UPS电源设备由低压1＃变压器和2＃变压器分别市电供电。
广播播出机房和消防监控机房由1台（易事特）80KVAUPS不间断电源为主供电源，2＃变压器10＃—1柜作为备供电源，末端互投提供不间断电源。
该UPS电源设备由低压1＃变压器和2＃变压器市电供电。
高清新闻直播演播室电源由3台（美国伊顿）120KVAUPS不间断电源供电，UPS电源设备由低压1＃变压器和2＃变压器市电供电。
楼宇保安电源（应急电源）由（易事特）1台80KVA和1台80KVA UPS不间断电源为主供电源供电。
3＃变压器5—2柜和4＃变压器21—1柜提供市电电源，楼宇A1.A2 母线为备供电源，针对UPS的重要作用，保证安全播出.后台机.通讯设备.监控设备的不间断稳定运行，特制订本运行操作规程。
本规程是《UPS运行操作规程》20011年首次制订发布。
本规程自发布之日起生效实施。
本规程编制广泛搜集采纳了各班组技术人员建议。
参与起草人员有：姚成得石峰李明诚吴华旭等。
本规程起草人：页脚内容- 3 -本规程审核人：本规程审定人：(签字)本规程批准人：(签字)本规程由广电后勤中心动力保障部负责解释。
1.范围本规程规定了UPS设备的主要技术参数.运行方式.设备运行操作.设备运行的监视及检查.设备故障及事故处理等内容。
直流系统及UPS系统
蓄电池组的充电方式
序号 1 2 3 4 单体电池额定电压 单体电池浮充电电压 单体电池均衡充电电压 单体电池放电终止电压 项目 2V 2.23V～2.27V 2.30V～2.40V ≥1.8V 参数
220V高频开关电源模块
主要技术性能：
设备有均充电(恒流、限流恒压充电)，浮充电及自动转 换的功能，并具有软启动特性，防止开机电压冲击。 具有监控功能，且不依赖直流监控单元独立工作，具 备人机对话功能。支持与直流监控单元通信，接收并 执行监控装置的指令。 具有短路保护功能，短路排除后自动恢复输出。
220V高频开关电源模块
主要技术性能：
具有以下保护报警功能：交流输入欠电压保护、交流 输入过电压保护、缺相保护、直流输出过电压保护、 直流输出过电流保护、直流输出欠电压保护、限流及 短路保护、模块过热保护及模块故障报警等。 整流模块支持带电热插拔更换功能。
UPS系统
UPS系统技术参数
项目 UPS 装置输入 额定电压 交流电压 直流电压 参数 单相 220V/50Hz 或三相 380V/50Hz 220V 单相 220V/50Hz
旁路开关 市电输入 直流输入 交流输出
逆变器，静态关，手动
维修旁路开关，馈线开关 以及本系统所有设备间连 接电缆等组成。
整流逆变器
UPS系统组成
UPS系统运行方式及规定
升压站UPS系统采用单台配置，正 常工作方式：UPS系统由220V/380V交 流电源经整流器、逆变器向负荷供电， 当220V/380V交流电源失电或UPS整流 器故障时，则由站用直流电源回路经逆 变器向负荷供电。当逆变器故障或过负 荷或无输出时，由静态开关（自动）切 换到旁路供电。

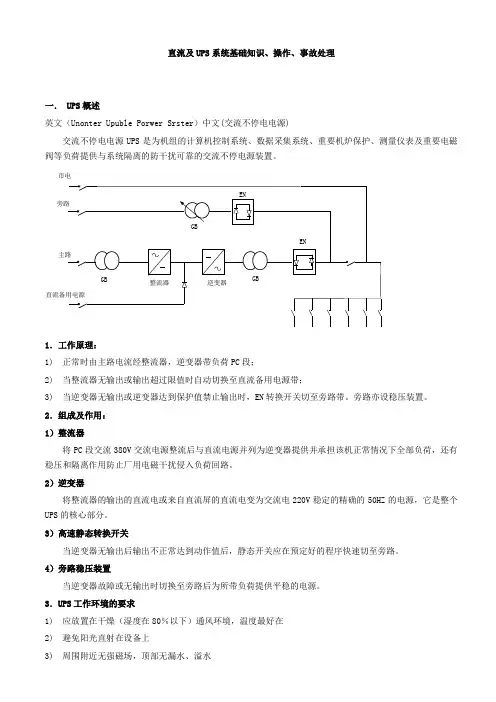

直流及UPS基础介绍和操作事故处理
直流及UPS系统基础知识、操作、事故处理一． UPS概述英文（Unonter Upuble Porwer Srster）中文(交流不停电电源)交流不停电电源UPS是为机组的计算机控制系统、数据采集系统、重要机炉保护、测量仪表及重要电磁阀等负荷提供与系统隔离的防干扰可靠的交流不停电源装置。
市电1．工作原理：1)正常时由主路电流经整流器，逆变器带负荷PC段；2)当整流器无输出或输出超过限值时自动切换至直流备用电源带；3)当逆变器无输出或逆变器达到保护值禁止输出时，EN转换开关切至旁路带。
旁路亦设稳压装置。
2．组成及作用：1）整流器将PC段交流380V交流电源整流后与直流电源并列为逆变器提供并承担该机正常情况下全部负荷，还有稳压和隔离作用防止厂用电磁干扰侵入负荷回路。
2）逆变器将整流器的输出的直流电或来自直流屏的直流电变为交流电220V稳定的精确的50HZ的电源，它是整个UPS的核心部分。
3）高速静态转换开关当逆变器无输出后输出不正常达到动作值后，静态开关应在预定好的程序快速切至旁路。
4）旁路稳压装置当逆变器故障或无输出时切换至旁路后为所带负荷提供平稳的电源。
3．UPS工作环境的要求1)应放置在干燥（湿度在80％以下）通风环境，温度最好在2)避免阳光直射在设备上3)周围附近无强磁场，顶部无漏水、溢水4)门窗完好，们必须上锁，钥吃专管专用4．UPS使用注意事项1)UPS严禁频繁启停，在UPS关闭后至少在1分钟以上才能重启；2)Ups停前应关闭所有负荷开关或导致检修旁路开关带后在停UPS；3)注意UPS所带负荷应控制在30％－80％之间，否则超载导致UPS非正常停机；二．UPS工作模式有四种工作模式：1．正常工作模式：正常运行时有主路电源经整流器逆变器供电负荷；2．直流备用电源模式：当整流器无输出或输出到极限时自动由直流备用电源带；3．备用电源旁路模式：当逆变器无输出或逆变器达到保护动作，禁止输出时由EN转换到旁路带；4．维修旁路模式：当UPS设备需要维护检修而输出不能中断的情况下，先让逆变器停止工作，进而闭合维修旁路开关，再拉开主回路空开和备用电源旁路空开、直流备用电源空开、UPS电源输出开关，使UPS整体停电保证维修人员安全。
国家电网公司直流电源系统运行规范
国家电网公司二○○五年三月目录第一章总则 1第二章引用标准 1第三章设备验收 1第四章设备运行维护管理 5第五章蓄电池的运行及维护 6第六章充电装置的运行及维护 10第七章微机监控装置的运行及维护 11第八章直流系统巡视检查项目 11第九章事故和故障处理预案 12第十章技术培训要求 14第十一章设备技术管理 15第十二章备品备件管理 16第十三章直流电源系统设备更新改造和报废 16直流电源系统运行规范编制说明 17第一章总则第一条为了规范直流电源系统的运行管理，促进发电厂、变电站（换流站、串补站、通信站）直流系统运行管理水平的提高，特制定本规范。
第二条本规范依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。
第三条本规范对直流电源系统设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面提出了具体要求。
第四条本规范适用于国家电网公司系统所属单位直流电源系统的运行管理工作。
第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则.第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。
GB/T 13337。
1-1991 固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172-1992 电气安装工程蓄电池施工及验收规范DL/T 5044—1995 火力发电厂、变电所直流系统设计技术规定DL/T 637—1997 阀控式密封铅酸蓄电池订货技术条件DL/T 459—2000 电力系统直流电源柜订货技术条件DL/T 724—2000 电力系统用蓄电池直流电源装置运行与维护技术规程国家电网公司《电力生产设备评估管理办法》国家电网公司《变电站管理规范》(试行）国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《预防直流电源系统事故措施》国家电网公司《直流电源系统检修规范》第三章设备验收第七条交接验收当直流电源系统设备安装调试完毕后,应进行投运前的交接验收试验。
集控楼UPS运行规程
UPS系统运行规程1、设备技术规范：1.1 UPS系统组成：1.2 UPS成套(chéng tào)装置的设备规范及技术参数2、UPS系统概述2.1系统组成每单元机组配置一组80kVA的UPS系统；UPS系统由整流变压器、整流器、逆变器、旁路(pánɡ lù)隔离变压器、旁路(pánɡ lù)调压变压器、直流回路逆止二极管、静态转换开关、手动旁路开关、交流220V母线设备、控制与信号面板及配电柜等元件组成。
2.2 功能简介2.2.1 UPS整流器由380V厂用系统供电并向逆变器提供直流电源，同时，机组220V 直流系统经逆止二极管接入逆变器备用电源。
一旦整流器故障，逆止二极管自动导通，逆变器无间断地由机组220V直流系统供电。
2.2.2 在逆变器发生故障及在逆变器输出侧发生过负荷或负荷故障，静态转换开关自动将负荷切换到旁路电源。
一旦消除了逆变器的故障、负荷故障或过负荷情况，静态转换开关自动将负荷由旁路切换到逆变器输出。
2.2.3 需要检修逆变器和静态转换开关时，可利用手动先通后断开关实现无间断的切换到旁路。
4.2.4整流器输出电压可调的整流器用于向逆变器提供稳定的直流电源。
整流系统由输入隔离变压器、整流器和控制单元等组成。
在整流器输入端提供一个带热元件的自动开关作为过流保护。
整流器输入电压为380V，三相三线，50Hz。
2.2.5 逆变器逆变器由具有恒压恒频的静态装置构成。
逆变器具有全自动限流功能，用来防止其输出超过最大运行值和输出侧的过负荷或短路。
逆变器有良好的散热和通风要求。
逆变器的输入来自整流器的直流输出或来自机组220V直流电系统。
逆变器提供额定电压为220V、50Hz的单相输出。
ups电源使用操作规程及方法
ups电源使用操作规程及方法一、UPS电源的基本认识。
1.1 UPS电源呢，就像是个电力小卫士。
它的全名是不间断电源，这名字可太贴切啦。
在咱们日常用电的时候，电可不会总是稳稳当当的，有时候会突然来个小脾气，比如说停电或者电压不稳。
这时候，UPS电源就闪亮登场啦。
1.2 它主要由整流器、逆变器、电池组等部分组成。
这就好比一个小团队，每个部分都有自己的活儿。
整流器把交流电变成直流电，逆变器又把直流电变回交流电，电池组呢，就像是个能量小仓库，没电的时候就靠它顶上。
二、UPS电源的安装。
2.1 选址很重要。
咱得找个通风良好的地方，可不能把它放在一个闷热的小角落，那它可会“闹脾气”的。
就像人在闷热的环境里会不舒服一样，UPS电源也需要舒舒服服地待着。
一般来说，要远离热源和水源，水火无情嘛，要是离得近了，那可容易出问题。
2.2 安装的时候，一定要按照说明书来。
这可不是在跟你开玩笑，每一步都很关键。
就像搭积木一样，一块搭错了，可能整个结构就不稳了。
连接线路的时候，要确保线路连接牢固，要是松松垮垮的，那就是在给故障埋下隐患，这可就是“千里之堤，毁于蚁穴”啊。
2.3 电池的安装也得小心。
电池是UPS电源的能量核心，要轻拿轻放，可别毛手毛脚的。
安装好之后，还要检查一下电池的连接是否正确，这就如同检查士兵的装备是否齐全一样，一点都不能马虎。
三、UPS电源的使用。
3.1 在正常使用的时候，要定期检查UPS电源的运行状态。
这就像定期体检一样，看看它是不是健康。
看看显示屏上的各项参数，电压啊、电流啊之类的，要是发现有啥不对劲的，就像发现身体有点小毛病一样，要及时处理。
3.2 负载的连接也有讲究。
可不能让UPS电源超负荷工作，这就好比让一个小马拉大车，肯定是不行的。
要根据UPS电源的额定功率来合理连接负载设备。
要是超负荷了，UPS电源就会累垮，到时候就没法在停电的时候发挥作用了。
四、UPS电源的维护。
4.1 电池的维护是重中之重。
直流系统运行规程
直流系统运行规程第十九章直流系统正常运行方式19.1直流系统标准运行方式19.1.1直流系统的作用：D供全厂远方操作的开关的合闸电源、储能电源和控制、信号电源；2)供电气继电保护及自动装置、部份热工保护、UPS装置的直流电源；3)供汽机直流油泵电机电源及中频发电机动力电源；4)供全厂事故照明直流电源。
19.1.2我厂直流系统共设有两组母线，正常情况下采用单母线分段运行，两组双投开关操作把手处于蓄电池投入位置，两组母联开关1Q5(2Q5)均断开，蓄电池出口开关1Q4(2Q4)接通，每组母线均装有一套高频微机型直流充电设备和一组阀控式密封免维护铅酸蓄电池，正常运行时由直流充电设备接带负荷并对蓄电池组进行浮充电。
19.1.3每组母线分别设置直流合闸母线和控制母线,直流充电柜及蓄电池均并接于合闸母线，通过自动降压装置与控制母线连接,控制母线调压开关正常情况下应处于“自动”位置。
1.1.14直流合闸母线电压正常浮充运行时为234±2V,控制母线正常应维持在220±5V,每组蓄电池的浮充电流一般不应大于1A,最大不超过5A,发现不符合规定时，应及时通知维护人员调整。
如果电压变动较大，则应检查直流负荷是否太大，以及充电器是否异常，并通知维护人员检查处理。
19.1.5直流系统不得脱离蓄电池运行，两组蓄电池不得长时间并列运行，蓄电池单体电压应经常保持在规定范围内。
19.1.6直流馈线：19.1.6.1正常接于直流I母的负荷：1)合闸母线：11OKV站合闸电源1、380VIA段直流电源1、综合水泵房控制电源、江边泵房控制电源、6KVIIA段合闸电源1、#12机DCS总电源1、91开关合闸电源、#11机直流油泵电源、6KVIA段合闸电源1；2)控制母线:集控室控制电源至#11机励磁调节屏、集控室控制电源至#11机控制台、#11机DCS(UPS)电源1、中频机电源、6KVI1A段控制电源1、集控室常明灯、6KVIA段控制电源1、集控室信号电源、380VHIB段直流电源、#12机整流柜直流电源。
UPS操作规程
UPS操作规程引言概述：UPS（不间断电源）是一种用于保护电子设备免受电力故障和电网波动影响的设备。
为了正确使用UPS并确保其高效运行，有必要遵循一定的操作规程。
本文将详细介绍UPS操作规程的五个部分。
一、UPS的安装1.1 确定安装位置：选择一个干燥、通风良好的位置，远离热源和湿度较高的地方。
1.2 连接电源：将UPS插头插入标准的电源插座，并确保插座的电压与UPS额定电压相匹配。
1.3 连接设备：将需要保护的设备通过电源线连接到UPS的输出插座。
二、UPS的启动2.1 检查电源：确保UPS的电源线已正确连接，并确认电源插座通电。
2.2 打开UPS：按下UPS的电源开关，启动UPS。
2.3 检查UPS状态：观察UPS的显示屏或指示灯，确认UPS的运行状态正常。
三、UPS的监控与维护3.1 监控电池状态：定期检查UPS的电池状态，确保其容量充足。
如发现电池老化或容量不足，及时更换。
3.2 温度控制：保持UPS周围环境的温度适宜，避免过热对UPS运行造成影响。
3.3 定期测试：定期进行UPS的自检和负载测试，确保其正常工作。
如发现故障，及时修复或更换UPS。
四、UPS的故障处理4.1 电力故障：当遇到电力故障时，UPS会自动切换为电池供电。
在此期间，应尽快将重要设备保存并关闭，以延长UPS的供电时间。
4.2 过载保护：当负载超过UPS的额定容量时，UPS会自动断开输出电源。
此时，应减少负载并重新启动UPS。
4.3 UPS故障：如发现UPS故障，应立即断开UPS的电源，并寻求专业人员的帮助进行修复。
五、UPS的关闭与维护5.1 关闭UPS：在停电或不需要UPS保护时，应先关闭连接的设备，然后按下UPS的电源开关，将其关闭。
5.2 清洁UPS：定期清洁UPS的外壳，避免灰尘和污垢对其散热效果的影响。
5.3 定期维护：定期对UPS进行维护，包括清理电池接触点、检查电源线和插座的连接等。
结论：遵循UPS操作规程可以确保UPS的正常运行和设备的安全保护。
直流110V系统、UPS运行规程
直流110V系统运行规程7.5.1 系统概况和设备规范7.5.1.1 系统概况7.5.1.1.1 燃料直流系统由输煤集控110V直流控制系统和码头110V直流系统组成,每一直流系统均由一套奥特迅ATC115M10充电器和一个蓄电池组(52个)构成,向输煤6KV\380V 系统各开关提供控制、合闸和继电保护所需的直流电源。
为了便于检修和和事故处理每一直流系统均设成直流I段和II段；正常运行时充电器除给系统各负荷供电外还向蓄电池组供给浮充电流以弥补蓄电池组自放电损失维持蓄电池的正常电压，当充电器或交流输入电源故障时由蓄电池向系统直流负荷供电保证直流系统的正常运行。
7.5.1.1.2 每段直流母线配有WJY-2000A直流接地检测仪,实时检测正\负母线的对地电压和绝缘电阻，当正\负母线的对地绝缘电阻低于设定的报警值时，自动启动支路巡检功能。
每个直流馈线装有智能有源CT，信号送入直流接地检测仪。
7.5.1.1.3 充电装置为微机监控高频开关电源，模块化结构。
每个模块具有恒流-恒压、均充-浮充转换、手动/自动控制和完善的保护、报警、运行状态显示功能。
自动方式下，每个模块接受上级监控器的指令控制模块的运行状态。
当某一模块故障时，自动退出工作，其余模块均分负载，故障模块可带电更换。
7.5.1.1.4 每段直流母线配有JKQ-2000D集中监控器，对高频开关电源、蓄电池巡检仪和直流接地检测仪进行管理，完成蓄电池组运行工况采集，充放电动态控制，具有蓄电池浮充电压自动温度补偿功能，显示和储存历史数据，向DCS系统发送直流系统正常和故障信息。
7.5.1.1.5 蓄电池为阀控式密封铅酸蓄电池，正/负极板采用铅钙合金骨架上涂P b O2/P b，隔板为高强度耐热氧化性的超细玻璃纤维毡，贫液式。
安全阀内装陶瓷过滤器，当内部产生气体过多时自动放气，然后关闭，同时防止腐蚀性气体放出和外部火花向内部引爆。
采用低内阻设计制造工艺，具有良好的大电流放电特性。
UPS系统运行规程
UPS系统运行规程1 220V交流不停电装置（UPS）的运行1.1 UPS系统概述交流不停电电源简称UPS,UPS是很重要的供电装置。
它的主要功能：提高供电质量，满足高要求用电设备的供电需要，在各种情况下均能保证可靠、连续地向用电装置供电。
UPS主机柜由主输入开关、输入隔离变压器、滤波器、整流器、逆变器、输出隔离变压器、静态开关、输出开关、旁路输入开关、手动维护旁路开关、直流输入开关、逆止二极管、控制与信号面板等元件组成。
1.2 UPS系统的运行方式1)正常运行方式：由主电源经整流器和逆变器、静态开关向负荷供电。
2)直流运行方式：当主电源或整流器故障时，UPS自动切换为“直流运行”方式，由220V直流馈电屏经隔离二极管和逆变器、静态开关向负荷供电。
3)自动旁路运行方式：如果交、直流主电源故障、逆变器故障或过载时，UPS自动转换为“自动旁路运行”方式。
此时静态逆变开关自动断开而静态旁路开关闭合，由旁路电源通过静态开关向负荷供电。
4)维修旁路运行方式：在UPS维护或检修期间，应切至“维修旁路运行”方式。
此时旁路电源通过手动旁路开关直接向负载供电。
1.3 UPS系统的运行要求1)新安装或检修后投用UPS前，应用500V摇表测量绝缘,不小于0.5兆欧。
2)UPS系统投运时，先投运交流主电源，待整流器输出正常后，才能投运直流电源。
3)UPS停用后，在30秒内不许重新投用。
4)当UPS系统故障由旁路系统给所有负荷供电，但此时应加强监视运行工况。
1.4 UPS切换逻辑1)UPS主路电源失电切至直流运行2)UPS直流失电切至旁路电源运行3)UPS旁路电源运行时主路电源恢复供电后自动切至主路电源运行1.5 UPS逆变器输出与旁路电源输入的同步条件1)旁路电源电压在±5%额定电压范围内。
2)旁路电源频率在±1%额定频率范围内。
3)旁路波形畸变在12%内。
1.6 UPS装置投运前检查1)有关检修工作结束，工作票已终结，安全措施已恢复。
直流系统及UPS系统说明书
第一节概述我厂直流系统使用新乡华电电气PZ33-300Ah/220V高频开关直流电源柜，配套有PZK-004G监控主机、ZHCL-2综合测量模块、JYJC32绝缘检测模块。
直流充电模块为艾默生网络能源公司（HD22010-3）。
蓄电池为江苏理士阀控式铅酸蓄电池DJ300 (2V 300Ah)，蓄电池组共由104块电池组成。
一．充电过程如下:1.正常充电过程：均充分为三个阶段：恒流充电、恒压充电、尾电流充电。
当电池充电电流大于“浮充转均充电流”时，20秒后，如果电池充电电流依然大于“浮充转均充电流”，进入均充状态，并且开始均充计时。
如果电池组馈电较深，充电电流大，则进入恒流充电阶段。
随着时间的推移，电池组电压逐渐上升到均充电压，充电电流开始减小到电池组限流值以下，电池充电进入恒压充电阶段。
充电电流继续减小到“均充转浮充电流”时，20秒后，开始均充倒计时，进入尾电流充电阶段，尾电流充电时间到达后进入浮充状态。
整个均充时间小于最长均充时间，当均充时间超过最长均充时间时，无论处于均充哪个阶段，都要转为浮充状态。
2.长期浮充充电过程：正常运行浮充状态下每隔几个月，监控管理系统控制充电模块自动转入均充状态运行，按正常充电程序进行充电。
3.交流电中断充电过程：正常浮充运行时，电网事故停电，这时充电模块停止工作，蓄电池通过降压模块，不间断地向控制母线送电。
交流电源恢复送电时，监控系统控制充电模块进入浮充状态运行。
如果电池放电较深，电池充电电流大于“浮充转均充电流”，监控管理中枢控制充电模块进入均充状态，按照电池正常充电过程进行充电。
二．系统工作原理充电模块的交流电源是由400V厂用电中通过两路供电方式提供，充电模块柜内有双电源切换装置，平时两路交流电源均送达，由装置自动选择一路作工作电源，当工作电源消失后，装置将自动切由备用电源供电。
充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线负载供电，另外合闸母线通过降压装置给控制母线供电。
直流及交流控制电源系统运行规程1
Q/CDT 企业标准Q/CDT—IPSHPC 1050404—2012 直流及交流控制电源系统运行规程2013-05-01发布2013-05-02实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 主要设备技术参数 (1)4 运行规定 (3)5 检查与维护 (4)6 运行操作 (4)7 故障处理 (6)前言为加强公司技术管理，根据国家及电力行业有关规定和标准，特制订定本标准。
本标准按照GB/T 1.1-2009给出的规则起草。
本标准由标准化管理委员会提出。
本标准由发电部归口。
本标准起草单位：。
本标准主要起草人：。
本标准主要审核人：。
本标准主要审定人：。
本标准批准人：。
本标准是对《直流及交流控制电源系统运行规程》（2013版）的修订。
本标准于2013年首次发布。
直流及交流控制电源系统运行规程1 范围本标准规定了金平水力发电厂直流系统的运行规定、运行操作、运行维护、运行故障及事故处理。
本标准适用于发电部运行人员对直流及交流控制电源系统的运行操作和管理，也可供生产管理人员和有关检修维护人员参考。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50172—1992 电气装置安装工程蓄电池施工及验收规范DL/T 724—2000 电力系统用蓄电池直流电源装置运行与维护技术规程3 主要设备技术参数3.1 500Ah直流系统由两面充电柜，两面馈电柜，两面联络柜，两组蓄电池组成。
直流系统每面充电柜由五只220v、20A的高频开关电源模块、一套检测单元及电压、电流检测单元其他相应元件组成。
两端母线各配置一套绝缘监测仪，同时检测直流母线的两段母线的绝缘和支路的绝缘情况。
3.2 直流系统的充电模块采用N+1模式，任何一只充电模块的损坏都不影响系统的正常运行，模块可待电热插拔，平均维修时间小于五分钟。
11、直流控制电源系统运行规程
否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
DL/T856
《电力用直流电源监控装置》
DL/T724
《电力系统用蓄电池直流电源装置运行与维护技术规程》
DL/T781
《电力用高频开关整流模块》
3 术语和定义
无
4 符号、代号和缩略语
无
5 设备规范
5.1 设备概述
5.1.1 直流控制电源系统
5.1 设备概述 ....................................................................... 1 5.2 设备参数 ....................................................................... 2 6 运行规定及注意事项 ................................................................. 3 6.1 运行规定 ....................................................................... 3 6.2 注意事项 ....................................................................... 4 7 运行操作 ........................................................................... 4 7.1 UPS 两段直流母线并联运行操作注意事项 ............................................ 4 7.2 蓄电池放电注意事项 ............................................................. 4 7.3 直流控制电源系统投运 ........................................................... 4 8 运行巡检和维护 ..................................................................... 4 8.1 巡检周期 ....................................................................... 5 8.2 巡检内容 ....................................................................... 5 9 事故及故障处理 ..................................................................... 5 9.1 充电模块故障 ................................................................... 5 9.2 蓄电池输出保险熔断故障 ......................................................... 5 9.3 充电模块风扇故障 ............................................................... 6 9.4 直流母线电压异常故障 ........................................................... 6 9.5 蓄电池欠压故障 ................................................................. 6 9.6 直流系统接地故障 ............................................................... 6
直流系统安全运行规程
直流系统安全运行规程1范围本规程规定了直流系统的设备规范、运行方式、维护与事故处理原则。
本规程适用于动力分厂整流三所所维护的直流系统。
2引用标准本规程引用行业标准DL/T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》以及设备使用说明书上的有关规定参照执行。
3直流设备技术参数3.1 蓄电池参数设备名称规格电瓶数单电池电压整流所蓄电池2× 300Ah1082V空压所65Ah1812 V净化所40Ah1812V炭素所3.2 GZS智能高频开关直流电源屏参数输入电压380V± 20％输入电压频率50Hz± 10％输入过压保护418V± 5V输入欠压保护323± 5V输出电压范围180V～ 320V 连续可调控制母线输出电流10A合 . 控制母线电压220V输出模块间电流不平衡度±≤ 5％稳压精度≤ ±0.5％稳流精度≤ ±0.5％波纹系数≤ ±0.5％工作效率≥ 90％输出过压236V±2V输出欠压保护190V±2V输入对地绝缘强度2000VAC ，时间输出对地绝缘强度2000VAC ，时间输入对输出绝缘强度2000VAC ，时间通讯接口RS4853.3各充电屏整流模块数量与额定电流1min，漏电流≤30mA 1min，漏电流≤30mA 1min，漏电流≤ 30mA充电屏模块数量 (个 )单个模块额定电流 (A)整流所直流 1 号充电屏320整流所直流 2 号充电屏320空压所充电屏210净化所充电屏210炭素所充电屏4直流系统正常运行方式及操作原则4.1整流所 220V 直流系统4.1.1整流所直流系统 1 号、 2 号充电柜正常通过开关分别接于Ⅰ、Ⅱ段直流母线，1、2组蓄电池组通过保险和开关接于Ⅰ、Ⅱ段直流母线浮充电，控制及动力直流负荷、事故照明、 UPS 电源接于Ⅰ段直流母线，Ⅰ、Ⅱ段直流母线联络开关断开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流系统及UPS运行规程目次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3定义和术语 (1)4直流系统运行规程 (1)5UPS运行规程 (4)6记录 (7)前言为了贯彻“安全第一，预防为主”的方针，切实执行“两票三制”制度，防止误操作和其他不安全情况发生，确保直流系统及UPS系统安全可靠供电，根据电力行业有关标准规定以及《中国大唐集团公司企业标准编制规则》（试行）和厂颁《企业标准编制规则》中的有关规定，参考ZLP系列微机直流系统控制器用户手册、GES-UPS三相不断电源系统使用说明书，特制定本规程。
本规程是对Q/YTD—1040010—2000《直流系统运行规程》的修订。
本规程2000年首次发布，本次为第一次修订。
本规程自发布之日起实施，自实施之日起原规程同时作废。
本规程对原规程作了如下主要内容的修改：（1）把原规程的名称《直流系统运行规程》改为《直流系统及UPS运行规程》。
（2）增加了目次和前言。
（3）增加了规范性引用文件。
（4）增加了定义和术语。
（5）增加了UPS运行规程。
（6）增加了直流系统各部分接线图。
直流系统及UPS运行规程1 范围本规程规定了直流系统及UPS设备主要技术参数、基本技术要求、运行方式、设备运行操作、设备运行的监视及检查、设备故障及事故处理等内容。
本规程适用于大唐岩滩水力发电厂。
2 规范性引用文件下列文件中的条款通过本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励研究使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规程。
DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程3 定义和术语3.1 主充电装置可控硅整流装置。
3.2 浮充电装置可控硅整流装置。
3.3 UPS不间断电源装置。
4 直流系统运行规程4.1 直流系统设备组成及主要技术参数4.1.1 可控硅整流设备主要技术参数见表1。
4.1.2 本直流系统设有两段直流母线、两套浮充电装置、一套主充电装置、两组蓄电池、四个馈电屏及三套微机智能绝缘监测装置等。
4.1.3 蓄电池是免维护防酸隔爆铅酸蓄电池，型号为7OPzV490，第一组有104个电池，第二组有106个电池，每个蓄电池容量为490Ah，额定电压2.25V。
4.1.4 直流系统各部分接线图见图1到图10。
4.2 运行规定4.2.1 正常运行时，直流Ⅰ、Ⅱ段母线分段运行。
直流母线电压应保持在220V（±5%）范围内。
4.2.2 两套浮充电装置正常运行时均放“浮充”工作方式，各带一段母线运行，以供给直流负荷和补充蓄电池自放电。
另外还可作为蓄电池逆变放电之用。
当直流母线并列运行时，退出一套浮充电装置运行，一般不允许浮充电装置直接并列运行。
4.2.3 主充电装置作为任一浮充电装置之备用，当任一浮充电装置发生故障需退出运行时，可用主充电装置替代，故障消除后，应尽快恢复正常运行方式。
4.2.4 两组蓄电池分别并联在两段直流母线上，正常运行时不允许将蓄电池解列而仅由浮充电装置供电。
4.2.5 本直流系统采用在线微机智能绝缘监测装置对母线、各负荷支路绝缘实行在线监测，当某支路出现接地故障时，装置能准确、迅速地显示接地支路、接地极性、接地阻值及告警信号，不需要采用拉闸停电方式来寻找接地故障。
4.2.6 绝缘电阻规定（1000V绝缘表）：直流母线绝缘电阻不小于10MΩ，各支路绝缘电阻不小于10M Ω，蓄电池组的绝缘电阻不小于200kΩ。
4.3 设备运行操作4.3.1 由#1（#2）浮充电装置运行切换到主充电装置运行操作4.3.1.1 合上主充电装置交流侧开关SSW1。
4.3.1.2 投入主充电装置控制器工作电源，检查控制器工作正常，选择控制器“浮充”功能。
4.3.1.3 调整主充电装置输出电压，使其输出电压与直流母线电压相等。
4.3.1.4 合上主充电装置直流侧开关SSW2到Ⅰ（Ⅱ）位。
4.3.1.5 断开#1（#2）浮充电装置直流侧开关SW1-2（SW2-2）；4.3.1.6 退出#1（#2）浮充电装置控制器“浮充”功能。
4.3.1.7 切除#1（#2）浮充电装置控制器工作电源。
4.3.1.8 断开#1（#2）浮充电装置交流侧开关SW1-1（SW2-1）。
4.3.2 由主充电装置运行切换到#1（#2）浮充电装置运行操作4.3.2.1 检查#1（#2）浮充电装置“充电／逆变”开关在“充电”位置。
4.3.2.2 合上#1（#2）浮充电装置交流侧开关SW1-1（SW2-1）。
4.3.2.3 投入#1（#2）浮充电装置控制器工作电源，检查控制器工作正常，选择控制器“浮充”功能。
4.3.2.4 调整#1（#2）浮充电装置输出电压，使其输出电压与直流母线电压相等。
4.3.2.5 合上#1（#2）浮充电装置直流侧开关SW1-2（SW2-2）。
4.3.2.6 断开主充电装置直流侧开关SSW2。
4.3.2.7 退出主充电装置控制器“浮充”功能。
4.3.2.8 切除主充电装置控制器工作电源。
4.3.2.9 断开主充电装置交流侧开关SSW1。
4.3.3 直流Ⅰ、Ⅱ段母线并列运行及#1（#2）浮充电装置退出运行操作4.3.3.1 调整#1（#2）浮充电装置输出电压，使两段直流母线电压相等。
4.3.3.2 合上直流母线联络开关SWM。
4.3.3.3 断开#1（#2）浮充电装置直流侧开关SW1-2（SW2-2）。
4.3.3.4 退出#1（#2）浮充电装置控制器“浮充”功能。
4.3.3.5 切除#1（#2）浮充电装置控制器的工作电源。
4.3.3.6 断开#1（#2）浮充电装置交流侧开关SW1-1（SW2-1）。
4.3.4 直流Ⅰ、Ⅱ段母线分段运行及#1（#2）浮充电装置投入操作4.3.4.1 检查#1（#2）浮充电装置“充电／逆变”开关在“充电”位置。
4.3.4.2 投入#1（#2）浮充电装置交流侧开关SW1-1（SW2-1）。
4.3.4.3 投入#1（#2）浮充电装置控制器工作电源，检查控制器工作正常，选择控制器“浮充”功能。
4.3.4.4 调整#1（#2）浮充电装置输出电压，使其输出电压与直流母线电压相等。
4.3.4.5 投入#1（#2）浮充电装置直流侧开关SW1-2（SW2-2）4.3.4.6 断开直流母线联络开关SWM。
4.4 设备运行监视及检查4.4.1 应定期对直流设备进行检查，保持直流母线电压在额定范围内，正对地和负对地的绝缘状态良好，各开关、刀闸位置正确，各负荷正常。
4.4.2 浮充电装置工作正常，交流输入电压值、直流输出电压值、直流输出电流值在规定范围内，控制器各指示灯、信息显示正常。
4.4.3 各可控硅元件、电阻、电容、熔断器、接触器、电源变压器等工作良好，无过热、无烧焦、无异常声音等。
4.4.4 直流系统在线绝缘监测装置各指示灯、信息显示正常。
4.4.5 蓄电池由检修维护人员进行定期检查，定期维护；运行人员进行不定期检查。
4.5 设备故障及事故处理4.5.1 可控硅整流装置的故障诊断4.5.1.1 正常运行时，运行指示灯以约3秒一次的频率闪烁，当闪烁不正常时，应为软件运行异常或CPU硬件异常。
4.5.1.2 +5V、+24V电源指示灯，正常运行时两者均应点亮，当不亮时电源有可能有异常，需测量电源输出电压是否正常。
4.5.1.3 故障运行指示灯正常运行时该指示灯不亮，当控制器检测到异常时，该指示灯被点亮，同时，系统自动推出异常状态显示，异常状态不消失，则每隔一定时间自动推出异常状态显示一次；窗口B的四位数码每位均能显示一个异常状态字，显示器能同时显示四个异常状态字，各状态字的定义见表2。
其中，过压、过流、熔丝断异常发生时封脉冲并发故障信号，该异常信号自保持，直至关电，重新开机；当同步、整定值、电源发生异常信号时，封脉冲，同时发报警信号，异常信号不保持；异常情况消失，异常信号消失；当欠压发生时，只发报警信号，控制器仍继续工作。
4.5.2 直流系统接地故障处理4.5.2.1 根据接地信号是发生在Ⅰ段或Ⅱ段，检查该段母线正、负极对地电压，以判断接地性质及接地极性。
4.5.2.2 根据在线微机智能绝缘监测装置显示的接地支路、接地极性、接地阻值及告警信号，判断寻找接地故障点。
4.5.2.3 试切可控硅整流装置，以判断接地点是否发生在整流装置内部。
4.5.2.4 若负荷侧和可控硅整流装置均无接地，最后判断接地点可能发生在蓄电池或直流母线上，此时应将负荷切换至良好的一段母线上带，停用故障蓄电池或直流母线。
4.5.2.5 找出故障点后，做好有关的安全措施，隔离故障点，联系检修处理。
4.5.3 可控硅整流装置故障退出处理4.5.3.1 检查直流母线电压是否正常。
若电压异常降低，退出浮充电装置，使用主充电装置进行充电正常。
联系检修人员检查处理。
4.5.3.2 如可控硅整流装置在运行中突然停止，直流电流降至零时应检查可控硅整流装置交、直流侧开关是否跳开。
检查无异常后，再重新投入浮充电装置运行。
4.5.3.3 如启动浮充电装置未成功而又未发现明显故障，退出浮充装置，使用主充装置进行充电或使两段母线并列运行。
联系检修人员检查处理。
4.6 检查直流系统接地故障应注意的事项4.6.1 查找接地点禁止使用灯泡寻找的方法。
4.6.2 当直流系统发生接地时，禁止在二次回路上工作。
4.6.3 使用仪表检查接地时，所用仪表的内阻应不小于450kΩ。
4.6.4 在寻找及处理接地故障时，必须保证至少有两人才能进行工作。
4.6.5 检查直流系统一点接地时，应小心谨慎，防止引起直流另一点接地而造成直流短路或开关误跳闸。
4.6.6 为防止保护误动作，在断开保护、操作电源前，应解除可能误动的保护，断开时间不得超过3秒钟，不论回路接地与否均应合上，电源恢复后再投入保护。
4.6.7 若是保护或操作直流电源接地时，有可能影响到调度（总调或中调）管辖的设备安全运行时，应及时汇报相应调度值班员，并做好安全措施及事故预想。
5 UPS运行规程5.1 UPS设备组成及主要技术参数5.1.1 我厂UPS系统由计算机监控系统UPS和公用UPS两套组成，计算机监控系统UPS由主用和备用两套UPS装置组成，容量均为20kVA。
主要是供给全厂监控系统各单元及主机负荷用，主用UPS装置交流电源取自厂用电400V Ⅳ段，备用UPS装置交流电源取自厂用电400V Ⅲ段。
5.1.2 公用UPS设有一套UPS装置，容量为15kVA，主要是供给机组PLC、励磁、调速器、保护、进水口快速闸门PLC装置负荷用，主用交流电源取自厂用电400V Ⅱ段，备用交流电源取自厂用电400V Ⅰ段。
5.1.3 计算机监控系统UPS的主用UPS装置设有一组蓄电池，29个电池，每个电池容量为100Ah，额定电压12V；备用UPS装置设有两组蓄电池，每组有29个电池，每个电池容量为100Ah，额定电压12V。
