宽禁带半导体功率器件
半导体功率器件的特点
半导体功率器件的特点常见的功率器件有：功率二极管、金属-氧化物半导体场效应晶体管（MOSFET）、绝缘栅双极型晶体管（电力电子行业“CPU”IGBT）、基材禁带宽度较高（大于2.3eV）的功率器件-宽禁带功率器件，他们的特点介绍如下：1、功率二极管：最简单的功率器件二极管是用半导体材料制成的具有单向导电性的二端器件，一般由P极和N极形成PN结结构，电流只能从P极流向N极。
二极管由电流驱动，无法自主控制通断，电流只能单向通过。
半导体二极管按应用领域不同可分为用于电力转换的功率二极管，主要为普通整流二极管、快恢复二极管（Fast Recovery Diode，FRD）、肖特基二极管（Schottky Barrier Diode，SBD）；用于显示用的发光二极管，如LED、OLED；用于将光信号转化成电信号的光电二极管等。
功率二极管是最简单的功率器件，利用其单向导电的特性，通常用于整流电路、稳压电路、开关电路、检波电路等。
1.1整流二极管是利用PN结的单向导电性，把电路中工频交流电转换成脉动直流电的一种二极管。
是结面积大、结电容大、工作频率较低，一般在几十千赫兹，为了可靠往往选用二极管的最大整流电流和最高反向工作电压要有2倍余量。
1.2开关二极管也是利用PN结的单向导电性而完成电流开关功能的一种二极管，当开关二极管加上一个较大的正脉冲信号时，进入导通状态，正向压降很小，正向电阻很低，相当一个闭合开关；当负脉冲到达时，进入截止状态，反向电阻很大，反向电流很小，相当一个断开的开关。
1.3稳压二极管是利用PN结反向击穿时电压基本不变，而电流可在很大范围内变化的特性制做的，它可以在一定电流变化范围内对电路起稳压作用。
1.4检波（也称解调）二极管是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号取出来，广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中，其工作频率较高，处理信号幅度较弱。
宽禁带半导体碳化硅
宽禁带半导体碳化硅宽禁带半导体是一类具有特殊电子能带结构的半导体材料，其中碳化硅（SiC）备受关注。
碳化硅具有出色的物理和化学性能，使其在众多领域具有广泛的应用前景。
碳化硅（SiC）的优势表现在以下几个方面：首先，碳化硅具有很高的禁带宽度，使其具有较高的击穿电场，从而耐高压能力强；其次，碳化硅器件具有较低的导通电阻，能有效降低功耗；再次，碳化硅材料具有较高的热导率，有利于器件的散热；最后，碳化硅具有较好的化学稳定性，使其在恶劣环境下的可靠性更高。
宽禁带半导体碳化硅的应用领域广泛，主要包括电力电子器件、微波通信、光电子器件、新能源等领域。
在电力电子器件方面，碳化硅功率器件已逐渐替代硅基器件，提高能源转换效率；在微波通信领域，碳化硅微波器件具有更高的频率和功率承受能力；在光电子器件方面，碳化硅材料的高热导率使其在高温光电子器件方面具有优势；在新能源领域，碳化硅功率器件可提高电动汽车等设备的能源转换效率。
我国在宽禁带半导体碳化硅产业的发展现状喜人。
近年来，我国政府高度重视宽禁带半导体产业的发展，制定了一系列政策扶持措施。
在科研方面，我国宽禁带半导体碳化硅研究取得了一系列重要成果，部分技术已达到国际先进水平。
在产业应用方面，国内碳化硅器件企业逐步实现产业化，产品开始进入国内外市场。
然而，与发达国家相比，我国在宽禁带半导体碳化硅领域仍存在一定的差距，特别是在材料生长、器件设计、封装测试等方面。
展望未来，我国宽禁带半导体碳化硅产业有望实现跨越式发展。
随着技术创新的不断推进，碳化硅材料生长技术和器件设计制造技术将不断取得突破。
同时，政府和企业加大投入，推动产业应用示范，拓宽应用领域。
此外，培养专业人才、加强国际合作等措施也将助力我国宽禁带半导体碳化硅产业迈向更高水平。
总之，宽禁带半导体碳化硅作为一种具有优异性能的半导体材料，在我国得到了广泛关注和应用。
氮化物宽禁带半导体材料和器件

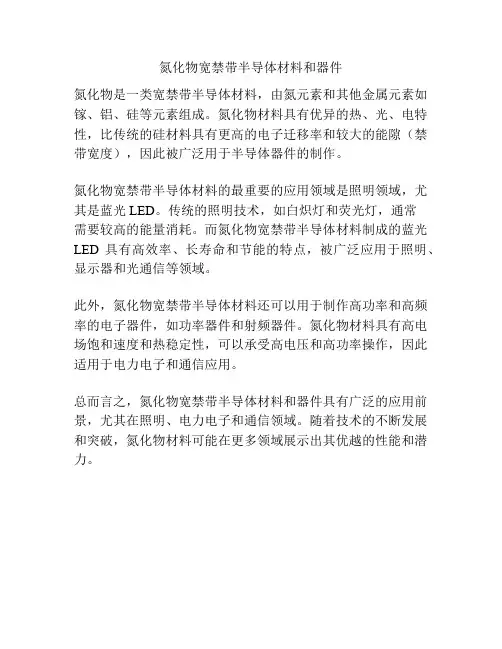

氮化物宽禁带半导体材料和器件
氮化物是一类宽禁带半导体材料，由氮元素和其他金属元素如镓、铝、硅等元素组成。
氮化物材料具有优异的热、光、电特性，比传统的硅材料具有更高的电子迁移率和较大的能隙（禁带宽度），因此被广泛用于半导体器件的制作。
氮化物宽禁带半导体材料的最重要的应用领域是照明领域，尤其是蓝光LED。
传统的照明技术，如白炽灯和荧光灯，通常
需要较高的能量消耗。
而氮化物宽禁带半导体材料制成的蓝光LED具有高效率、长寿命和节能的特点，被广泛应用于照明、显示器和光通信等领域。
此外，氮化物宽禁带半导体材料还可以用于制作高功率和高频率的电子器件，如功率器件和射频器件。
氮化物材料具有高电场饱和速度和热稳定性，可以承受高电压和高功率操作，因此适用于电力电子和通信应用。
总而言之，氮化物宽禁带半导体材料和器件具有广泛的应用前景，尤其在照明、电力电子和通信领域。
随着技术的不断发展和突破，氮化物材料可能在更多领域展示出其优越的性能和潜力。
宽禁带半导体功率器件——材料、物理、设计及应用

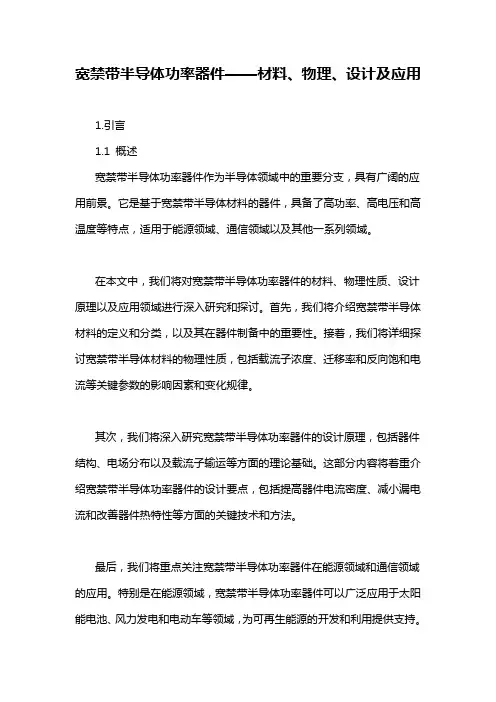

宽禁带半导体功率器件——材料、物理、设计及应用1.引言1.1 概述宽禁带半导体功率器件作为半导体领域中的重要分支，具有广阔的应用前景。
它是基于宽禁带半导体材料的器件，具备了高功率、高电压和高温度等特点，适用于能源领域、通信领域以及其他一系列领域。
在本文中，我们将对宽禁带半导体功率器件的材料、物理性质、设计原理以及应用领域进行深入研究和探讨。
首先，我们将介绍宽禁带半导体材料的定义和分类，以及其在器件制备中的重要性。
接着，我们将详细探讨宽禁带半导体材料的物理性质，包括载流子浓度、迁移率和反向饱和电流等关键参数的影响因素和变化规律。
其次，我们将深入研究宽禁带半导体功率器件的设计原理，包括器件结构、电场分布以及载流子输运等方面的理论基础。
这部分内容将着重介绍宽禁带半导体功率器件的设计要点，包括提高器件电流密度、减小漏电流和改善器件热特性等方面的关键技术和方法。
最后，我们将重点关注宽禁带半导体功率器件在能源领域和通信领域的应用。
特别是在能源领域，宽禁带半导体功率器件可以广泛应用于太阳能电池、风力发电和电动车等领域，为可再生能源的开发和利用提供支持。
在通信领域，宽禁带半导体功率器件的高频特性和高功率特性，使其成为无线通信系统中的重要组成部分。
总之，本文将全面介绍宽禁带半导体功率器件的材料、物理性质、设计原理以及应用领域，并对其现状进行总结和展望。
通过深入研究和探讨，我们希望能够进一步提高宽禁带半导体功率器件的性能和应用水平，为相关领域的发展做出贡献。
文章结构部分的内容如下：1.2 文章结构本文将分为引言、正文和结论三部分来展开对宽禁带半导体功率器件的讨论。
引言部分将首先对宽禁带半导体功率器件进行概述，介绍其基本概念和特点。
接着将介绍文章的结构和内容安排，以便读者能够清晰地理解全文的逻辑发展。
正文部分将分为三个主要章节：材料、设计和应用。
在材料章节中，我们将详细介绍宽禁带半导体材料的特点和性质，包括它们的禁带宽度、载流子浓度和迁移率等重要参数。
宽禁带半导体电力电子器件国家重点实验室
宽禁带半导体电力电子器件国家重点实验室2017-2018年开放基金课题指南碳化硅(SiC）、氮化镓（GaN）为代表的宽禁带半导体材料具有禁带宽度大、击穿场强高、导热能力好等性能优势，以此加工制造的宽禁带电力电子器件具有高频、高压、高效、耐高温、抗辐照、高可靠和大功率的优势和特性,被誉为带动“新能源革命"的“绿色能源”器件，对国民经济和国防领域有着十分巨大的牵拉带动作用.宽禁带半导体电力电子器件国家重点实验室瞄准国际技术研究前沿和我国重大应用需求，将开展一系列关键技术及专项研究攻关.为支撑实验室研究工作，提升自主创新能力,促进学科交叉和高水平学术交流，实验室发布2017-2018年开放基金课题如下:(一)SiC沟槽MOSFET器件关键技术研究1、研究目标针对高电流密度、高可靠SiC功率MOSFET研制要求，开展沟槽结构SiC MOSFET的结构设计和工艺技术研究.探索SiC沟槽MOSFET芯片的设计仿真方法，建立器件物理结构形式对沟槽底部电场分布的作用规律，阐明强电场引起栅介质失效的机理,提出并实现增强栅介质可靠性的加固新结构。
开展高质量SiC沟槽形成工艺与栅介质形成技术研究，建立U型槽刻蚀工艺、槽侧壁离子注入和栅介质形成等关键工艺技术，研制出具有高栅介质可靠性、高电流密度的SiC功率MOSFET器件样品。
2、主要研究内容1）高电流密度SiC沟槽MOSFET芯片结构设计；2）S iC沟槽MOSFET栅介质可靠性加固技术研究;3）高质量SiC沟槽与栅介质形成工艺技术研究。
3、技术指标1200V SiC沟槽MOSFET样品:1）单芯片导通电阻80mΩ;2）比导通电阻 4.5mΩ∙cm2；3）最大工作栅压下栅介质电场强度<3MV/cm。
4、进度要求18个月。
5、经费要求建议不超过30万元。
6、成果形式1）S iC沟槽MOSFET样品；2）发表高水平论文3篇；3）申请发明专利2项；4）技术研究报告3份。
宽禁带半导体电力电子器件
宽禁带半导体材料的禁带宽度较大，能够 在高温环境下保持稳定的性能，增强了电 力电子器件的可靠性和稳定性。
节能环保
推动技术进步
宽禁带半导体电力电子器件具有高效能、 低能耗的优点，有助于减少能源消耗和环 境污染。
宽禁带半导体电力电子器件的发展推动了 新能源、智能电网、电动汽车等领域的技 术进步和应用。
对未来研究和发展的建议
宽禁带半导体电力电子器件
目录
• 引言 • 宽禁带半导体材料 • 宽禁带半导体电力电子器件的种类 • 宽禁带半导体电力电子器件的应用 • 宽禁带半导体电力电子器件的挑战与前景 • 结论
01 引言
宽禁带半导体的定义
宽禁带半导体
指禁带宽度较大的半导体材料，通常 禁带宽度大于2.3eV。常见的宽禁带 半导体材料包括硅碳化物（SiC）、氮 化镓（GaN）和氧化锌（ZnO）等。
料之一。
GaN电力电子器件在电动汽车、可再生能源系统、智 能电网等领域也具有广泛应用前景，尤其在高压和高
温环境下表现出更高的性能优势。
宽禁带半导体的优势
高热导率
宽禁带半导体材料具有高热导率， 能够有效地将热量导出，提高器 件的散热性能和可靠性。
高击穿场强
宽禁带半导体材料具有高击穿场 强，能够承受更高的电压和电流， 提高器件的耐压能力和电流容量。
高频开关电源
宽禁带半导体电力电子器件具有高频 开关能力，可应用于高频开关电源， 减小电源体积和重量，提高电源转换 效率。
02 宽禁带半导体材料
硅碳化物（SiC）
硅碳化物（SiC）是一种宽禁带半导体材料，具有高热导率、高击穿场强、高电子饱 和迁移速度等优点。
SiC在高温、高压、高频和高功率应用领域具有优异性能，是制造电力电子器件的理 想材料之一。
宽禁带半导体材料
其他应用
宽禁带半导体材料在传感器、太阳 能电池、电子束器件等领域也有应 用。
02
宽禁带半导体材料的性质
物理性质
高击穿电场
宽禁带半导体具有高的击穿电 场，可使其在高温和高频下保
持优良的导电性能。
高热导率
宽禁带半导体的热导率较高，有 利于器件的高温工作。
低有效质量
宽禁带半导体具有低的有效质量， 有助于提高其电子和空穴的迁移率 。
方法。
该方法的基本原理是将金属有机物作 为源材料，通过控制反应温度、反应 压力、反应气体的种类和输送到反应 炉中的量等参数，实现高质量宽禁带
半导体材料的可控制备。
与传统的化学气相沉积法相比，金属 有机物化学气相沉积法具有更高的生 长速率和更低的成本，同时还可以实 现不同类型宽禁带半导体材料的可控
制备。
总结词
宽禁带半导体材料具有宽带隙和高透光性等特性，因此在光电器件领域也有 着广泛的应用前景。
详细描述
宽禁带半导体材料在光电器件领域主要应用于LED、激光器和光检测器等光电 器件的制作。这些器件可以应用于光纤通信、光信息处理和光电传感等领域 。
传感和MEMS应用
总结词
宽禁带半导体材料具有高灵敏度、高分辨率和高稳定性等优点，因此在传感和 MEMS领域也有着广泛的应用前景。
该方法的基本原理是将反应气体输送到反应炉中，在一定的温度和压力下，反应气体发生 化学反应并生成固态薄膜。
通过控制反应气体的种类和输送到反应炉中的量，可以精确地控制薄膜的生长速率和厚度 ，从而实现高质量宽禁带半导体材料的可控制备。
溶胶-凝胶法
溶胶-凝胶法是一种在宽禁带半导体材料制备中常用的化学方法。
微波射频应用
总结词
宽禁带半导体材料具有高频率特性、低损耗和高功率容量等 优势，因此在微波射频领域也具有广泛的应用前景。
超宽禁带半导体材料技术关键核心技术
超宽禁带半导体材料技术关键核心技术超宽禁带半导体材料技术是当今半导体领域的一个重要研究方向。
它具有广泛的应用前景，可以在光电子器件、高温电子器件、高功率电子器件等领域发挥重要作用。
本文将从材料的定义、特性、制备方法以及应用等方面进行探讨。
我们来了解一下超宽禁带半导体材料的定义。
超宽禁带半导体材料是指具有较大能隙（禁带宽度）的半导体材料。
相比传统的半导体材料，超宽禁带半导体材料的禁带宽度通常大于3电子伏特（eV），甚至可以达到10eV以上。
这种特殊的禁带宽度使得超宽禁带半导体材料具有一些独特的性质和应用。
超宽禁带半导体材料的特性主要包括以下几个方面。
首先，由于禁带宽度较大，超宽禁带半导体材料具有较高的载流子禁带能量，可以实现高温下的电子传输。
其次，超宽禁带半导体材料的载流子迁移率较高，具有较好的导电性能。
此外，超宽禁带半导体材料还具有较高的光吸收系数和较低的光子能量损失，可以实现高效的光电转换。
针对超宽禁带半导体材料的制备方法，目前主要有以下几种。
一种是通过合金化方法，将两种或多种禁带宽度不同的半导体材料进行合金化，形成超宽禁带半导体材料。
另一种是通过掺杂方法，在传统的半导体材料中引入特定的杂质，改变其禁带宽度，从而形成超宽禁带半导体材料。
此外，还可以通过物理气相沉积、分子束外延等方法来制备超宽禁带半导体材料。
超宽禁带半导体材料在各个领域都有广泛的应用。
在光电子器件方面，超宽禁带半导体材料可以用于制造高效的太阳能电池、光电探测器等器件，提高能量转换效率。
在高温电子器件方面，超宽禁带半导体材料可以用于制造高温传感器、高温功率器件等，具有较好的稳定性和可靠性。
在高功率电子器件方面，超宽禁带半导体材料可以用于制造高功率电子器件，提高电子器件的工作效率和可靠性。
超宽禁带半导体材料技术是当前半导体领域的一个热门研究方向。
通过对材料的定义、特性、制备方法以及应用进行探讨，我们可以看到超宽禁带半导体材料具有广阔的应用前景和重要的科学研究价值。
宽禁带半导体功率器件1
综 述宽禁带半导体功率器件刘海涛 陈启秀(浙江大学信电系功率器件研究所,杭州310027) 摘要 阐述了宽禁带半导体的主要特性与Si C、金刚石等主要宽禁带半导体功率器件的最新发展动态及其存在的主要问题,并对其未来的发展作出展望。
关键词 宽禁带半导体 功率器件 碳化硅 金刚石W ide Bandgap Sem iconductor Power D ev icesL iu H aitao,Chen Q ix iu(Institu te of P o w er D ev ices,Z hej iang U n iversity,H ang z hou310027) Abstract T he paper p resen ts the m ain characteristics of w ide bandgap sem iconduc2 to rs,and elabo rates the latest developm en t of Si C and diam ond pow er devices.A t the sam e ti m e,the fu tu re developm en t of Si C and diam ond pow er devices is fo rcasted.Keywords W ide bandgap sem iconducto r Pow er devices Si C D iam ond1 引 言由于Si功率器件已日趋其发展的极限,尤其在高频、高温及高功率领域更显示出其局限性,因此开发研制宽带半导体器件已越来越被人们所关注。
所谓宽带半导体(W B G)主要是指禁带宽度大于212电子伏特的半导体材料,包括 —O、 —S、 —Se、 —N、Si C、金刚石以及其他一些化合物半导体材料。
这些材料一般均具有较宽的禁带、高的击穿电场、高的热导率、高的电子饱和速率,因此他们比Si及GaA s更适合于制作高温、高频及高功率器件。
宽禁带半导体SiC功率器件发展现状及展望
Ｐｏｗｅｒ
ａｎｄ Ｃｈａｌｌｅｎｇｅ
ＺＨＡＮＧ Ｂｏ，ＤＥＮＧ Ｘｉａｏ－ｃｈｕａｎ，ＺＨＡＮＧ Ｙｏｕ—ｒｌｌｎ，ＬＩ Ｚｈａｏ－ｊｉ （Ｓｔａｔｅ ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ Ｔｈｉｎ Ｆｉｌｍｓ ａｎｄ Ｉｎｔｅｇｒａｔｅｄ Ｄｅｖｉｃｅｓ，Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ Ｓｃｉｅｎｃｅ ａｎｄ
第２期 ２００９年４月
中国露；料譬研宪隍学板
Ｊｏｕｒｎａｌ ｏｆ ＣＡＥＩＴ
Ｖ０１．４ ＮＯ．２ Ａｐｒ．２００９
宽禁带半导体ＳｉＣ功率器件发展现状及展望
张波，邓小川，张有润，李肇基
（电子科技大学电子薄膜与集成器件国家重点实验室，成都６１００５４）
摘要：碳化硅（ＳｉＣ）是第三代半导体材料的典型代表，也是目前晶体生长技术和器件制造水平最
美国ＤＡＲＰＡ高功率电子器件应用计划—— ＨＰＥ的目标有四个（如图１所示），即，大尺寸高质 量ＳｉＣ导电衬底和轻掺杂的厚外延材料生长技术； １０～２０ ｋＶ的ＳｉＣ功率器件（ＰｉＮ、ＭＯＳＦＥＴ和ＩＧＢＴ 等）制造技术；大功率ＳｉＣ器件的测试、可靠性和封
万方数据
装技术；集成ＳｉＣ功率器件模块的２．７ ＭＶＡ固态功 率变电站（ＳＳＰＳ，ｓｏｌｉｄ ｓｔａｔｅ ｐｏｗｅｒ ｓｕｂｓｔａｔｉｏ子和光电子领域Ｊ均研究热点。
２ ＳｉＣ功率半导体器件发展现状
２。１ ＳｉＣ功率整流器 功率整流器是功率半导体器件的重要分支，主
要包括肖特基势垒二极管（ＳＢＤ，ｓｃｈｏｔｔｋｙ ｂａｒｒｉｅｒ ｄｉ— ｏｄｅ），ＰｉＮ二极管和结势垒肖特基二扳管（ＪＢＳ，ｊｕｎｃ— ｔｉｏｎ ｂａｒｒｉｅｒ ｓｅｈｏｔｔｋｙ ｄｉｏｄｅ）。
２１世纪初，美国国防先进研究计划局（ＤＡＲ— ＰＡ）启动的宽禁带半导体技术计划（ＷＢＧＳＴＩ，ｗｉｄｅ ｂａｎｄｇａｐ ｓｅｍｉｃｏｎｄｕｃｔｏｒ ｔｅｃｈｎｏｌｏｇｙ ｉｎｉｔｉａｔｉｖｅ），成为加 速和改善ＳｉＣ、ＧａＮ等宽禁带材料和器件特性的重 要“催化剂”，并极大地推动了宽禁带半导体技术的 发展。它同时在全球范围内引发了激烈的竞争，欧 洲ＥＳＣＡＰＥＥ和日本ＮＥＤＯ也迅速开展了宽禁带半 导体技术的研究。
宽禁带半导体技术
宽禁带半导体技术李耐和概述根据半导体材料禁带宽度的不同，可分为宽禁带半导体材料与窄禁带半导体材料。
若禁带宽度Eg＜2ev （电子伏特），则称为窄禁带半导体，如锗（Ge）、硅（Si）、砷化镓（GaAs）以及磷化铟（InP）；若禁带宽度Eg＞2.0-6.0ev，则称为宽禁带半导体，如碳化硅（SiC）、氮化镓（GaN）、4H碳化硅（4H－SiC）、6H碳化硅（6H－SiC）、氮化铝（AIN）以及氮化镓铝（ALGaN）等。
宽禁带半导体材料具有禁带宽度大、击穿电场强度高、饱和电子漂移速度高、热导率大、介电常数小、抗辐射能力强以及良好的化学稳定性等特点，非常适合于制作抗辐射、高频、大功率和高密度集成的电子器件；而利用其特有的禁带宽度，还可以制作蓝、绿光和紫外光器件和光探测器件。
因此，美国、日本、俄罗斯等国都极其重视宽禁带半导体技术的研究与开发。
从目前宽禁带半导体材料和器件的研究情况来看，研究重点多集中于SiC和GaN技术，其中SiC技术最为成熟，研究进展也较快；GaN技术应用广泛，尤其在光电器件应用方面研究比较深入。
目前，多家半导体厂商演示了具有高功率、高功率附加效率（PAE）、高增益以及较宽工作带宽的宽禁带半导体。
这些器件工作频率范围很宽，从不足1GHz到40GHz，而且性能优异。
虽然自20世纪90年代以来的10多年时间里，SiC器件的演示结果非常喜人，但是高性能宽禁带器件的产量一直很低。
一个主要原因就是无法得到理想的SiC基底――不但要具有足够高电阻系数，可以提供半绝缘特性，而且严重缺陷（如微孔）数量要足够低。
由于没有高质量的基底，就无法通过宽禁带材料的同质/异质外延生长获得制作微波与毫米波器件所需的高度一致性、具有足够高电子迁移率的大尺寸晶片。
值得一提的是，在过去的3年里，SiC基底研制进展迅速，不仅圆片直径有所加大，而且缺陷数量与电阻率都达到了大批量生产性能优异的宽禁带器件与MMIC（单片微波集成电路）的技术要求。
一种SIC MOSFET的负压驱动电路的设计
一种SIC MOSFET的负压驱动电路的设计宽禁带半导体功率器件SIC MOSFET与SI MOSFET在特定的工作条件下会表现出不同的特性，其中重要的一环是SIC MOSFET在长期的门极电应力下会产生阈值电压Vgs漂移现象。
本文提出一种新型的SIC MOSFET的驱动电路，对SIC MOSFET通过负压进行关断来限制SIC MOSFET阈值漂移现象，通过实验验证该电路具备有效性。
标签：SIC MOSFET阈值漂移驱动电路1 Vgs漂移现象及器影响由于宽禁带半导体SIC材料的固有特性，以及不同于SI材料的半导体氧化界面特性，会引起阈值电压变化以及漂移现象。
SIC MOSFET产生阈值偏移的主要影响包括以下两个方面：1.增加导通损耗，降低使用寿命SIC MOSFET的阈值漂移主要的影响是会增加Rdson。
同时Rdson的增加会导致开关器件的导通损耗增加，进而升高结温。
额外结温的增加是否需要取决于实际的运行工况，在某些特定的条件下，额外的结温会给整个系统带来较大风险。
2.增加误导通风险在某些条件下SIC MOSFET的门极阈值电压可能会偏移降至2V及以下，驱动电路的一点扰动则可能会导致开关器件的导通造成系统的损坏。
2 Vgs漂移现象产生的原因在SIC MOSFET的运行过程中，产生门极阈值电压漂移的原因主要是以下几个方面：1.静态门极偏移静態门极偏移受到SIC半导体材料本身特性以及生产工艺的影响，会导致门极阈值出现漂移现象。
同时，针对SI器件的阈值标准测试流程并不适用于SIC 材料，需要使用一种新的测试方法用于评估SIC MOSFET的特性。
2.运行工况SIC MOSFET的阈值电压也会因为器件的开关运行的工况额产生额外的漂移，此额外的漂移只能通过长期的开关测试才能被观测到。
影响阈值漂移的参数主要包括器件的开关次数和驱动电压。
SIC MOSFET驱动电路驱动电路的性能直接影响大功率SiC MOSFET 的开关行为和通态特性，驱动电路方案与参数的选择必须与器件的特性相匹配，才能保证器件安全、可靠、高效地运行。
宽禁带半导体电力电子器件(ppt)
四、 研究方法、技术路线和可行性分析
技术路线：
器件的结 构设计
外延材 料生长
离子注入 退火技术 热氧化技术 欧姆接触 肖特基接触
最大电子饱和速度 (107cm/s)
Si 1.12 11.8 1.5 0.3 1500 425
0.9
GaAs 1.43 12.5 0.54 0.4 8800 400
3C-SiC 2.4 9.72 3.2 2.12 800 40
4H-SiC 3.26 10 3.7 2.2 1000 115
6H-SiC 3.0 9.66 4.9 2.5 400 100
（3）器件的可靠性及失效机理研究。 包括SiC电力电子器件反向漏电流机理研究，高温下SiC材料的欧姆接触、 肖特基接触、SiO2/SiC界面态、SiC器件的导通、击穿和开关速度等特性的 可靠性研究等。
二、 研3 究研究内内容容、拟解决的技术难点
拟解决的技术难点：
（1）器件的合理化设计。 （2）SiC的热氧化技术。 可靠性及失效机理研究。SiC材料的欧姆接触，SiO2/SiC界面 态，器件的导通、击穿和开关速度等特性的可靠性研究。② SiC
一、 国内外发展现状与趋势
电力电子器件的发展趋势：
更大导通电流容量、更高阻断电压及更高功率容量； 低通态电阻和低通态压降； 更快的开关速度和更高的工作频率等方向发展。
二、 研3 究研究内内容容、拟解决的技术难点
SiC电力电子器件的主要研究内容：
（1）SiC电力电子器件的器件物理研究。 包括SiC高压二极管及SiC-MOSFET晶体管的材料结构设计，器件的耐压 解析模型的建立，场板、场限环及结终端延伸等终端保护技术在器件上的应 用与设计，完善宽禁带SiC功率器件结构优化设计理论等。 （2）SiC电力电子器件制备的关键技术研究。 包括SiC材料的欧姆接触、肖特基接触的研究，SiC离子注入及退火技术 研究，SiC表面处理及高性能的氧化层制备技术研究，SiC材料的低损伤刻蚀 技术研究，及其各关键工艺技术的整合等内容。
gan芯片
gan芯片GaN芯片，即氮化镓芯片，是目前最先进的半导体材料之一，具有优异的电子特性和广泛的应用前景。
它是一种宽禁带半导体材料，具有高电子迁移率、高热传导性能和高电场饱和速度，适用于高功率、高频率的电子设备。
与传统的硅材料相比，GaN芯片具有以下几个优势：1.高功率特性：GaN芯片能够承受更高的功率密度，因此在功率放大器、能量转换器和无线电频率等领域具有广泛应用，如雷达系统、通信设备和电力传输。
2.高频率特性：GaN芯片的高电子迁移率和高电场饱和速度使其能够在高频率下工作，因此在无线通信、雷达和卫星通信等领域具有重要地位。
相比之下，传统的硅材料在高频率下会有一些限制。
3.高温工作能力：GaN芯片具有优异的热传导性能，能够在高温环境下工作，不易受到温度的影响。
这使得它在高温设备和军事应用中具有潜力，如航空航天、火箭发动机和核能。
4.小尺寸和轻质：GaN芯片的材料特性使其能够实现小尺寸和轻质化，这对于电子技术的发展非常重要。
它可以在微型电子设备、手机和便携式电子产品中发挥作用。
5.节能环保：由于高能效和高功率密度，GaN芯片能够在同样功率输出下减少功耗和体积。
这有助于节能和减少电子废料的产生，对于可持续发展和环境保护起到积极作用。
尽管GaN芯片具有许多优势，但也面临一些挑战。
首先，制造成本较高，制造工艺相对复杂，导致价格较高。
其次，GaN 芯片还处于发展初期，与传统的硅材料相比，市场规模相对较小。
此外，GaN芯片的长期可靠性和稳定性还需要进一步研究和验证。
总结起来，GaN芯片具有高功率、高频率、高温工作能力、小尺寸轻质以及节能环保等优势。
它是电子技术领域的重要创新之一，有望应用于广泛的领域，如通信设备、雷达系统、无线电频率和能量转换器等。
随着技术的进一步发展和成熟，GaN芯片有望成为下一代半导体材料的主要选择，并推动电子设备的发展与进步。
宽禁带半导体器件研究现状与展望
宽禁带半导体器件研究现状与展望一、概述随着科技的飞速发展和社会的不断进步，半导体器件作为现代电子技术的核心，其性能的提升和成本的降低对于推动科技进步和产业升级具有重要意义。
宽禁带半导体器件作为一种新型的半导体器件，因其具有禁带宽度大、击穿电场高、热稳定性好、抗辐射能力强等独特优势，在功率电子、高频电子、光电子、量子电子等领域具有广阔的应用前景。
近年来，随着材料科学、微电子工艺和半导体物理等学科的深入发展，宽禁带半导体器件的研究取得了显著的进展，成为半导体领域的研究热点之一。
本文旨在全面综述宽禁带半导体器件的研究现状，分析其主要技术特点、应用领域和发展趋势。
我们将简要介绍宽禁带半导体材料的基本性质和特点，为后续的研究奠定理论基础。
我们将重点介绍宽禁带半导体器件的制备方法、性能优化及其在各领域的应用情况，包括功率电子器件、高频电子器件、光电子器件等。
我们将展望宽禁带半导体器件未来的发展趋势和挑战，以期为相关领域的研究者和从业者提供有益的参考和启示。
1. 宽禁带半导体器件的定义与重要性宽禁带半导体器件，作为一种新型的半导体器件，是指其禁带宽度大于传统半导体材料的半导体器件。
这类材料通常具有更大的禁带宽度，一般大于7电子伏特(eV)，因此被称为宽禁带半导体。
与传统的硅材料相比，宽禁带半导体具有更高的电子能带宽度，从而具备更好的电子传输性能和热稳定性。
常见的宽禁带半导体材料包括碳化硅(SiC)和氮化镓(GaN)等。
宽禁带半导体器件的出现，对电子行业的发展和应用带来了革命性的影响。
其重要性主要体现在以下几个方面：宽禁带半导体器件在能源领域具有广泛的应用。
例如，碳化硅太阳能电池具有高转换效率、较长的使用寿命和高温稳定性的特点，被认为是下一代高效太阳能电池技术的发展方向。
宽禁带半导体材料还可以应用于电动汽车的功率电子模块，提高电池的充放电效率，延长电池寿命。
宽禁带半导体器件在通信和无线电频率领域也具有重要的应用价值。
宽禁带半导体 集成电路-概述说明以及解释
宽禁带半导体集成电路-概述说明以及解释1.引言1.1 概述宽禁带半导体是一种具有较宽能隙的半导体材料，其能带结构中的能隙大于常见半导体材料如硅、锗等。
宽禁带半导体具有低载流子浓度、高电阻率、高质量因子等特点，使其在集成电路领域具有重要的应用价值。
本文将阐述宽禁带半导体的概念、特点及其在集成电路中的应用，探讨该技术的发展趋势，并展望其未来在集成电路领域的发展前景。
文章结构部分应该包括以下内容：1.2 文章结构本文主要分为三个部分进行讨论，具体如下：第一部分是引言部分，主要包括对宽禁带半导体和集成电路的概述，以及阐明本文的目的。
第二部分是正文部分，主要围绕宽禁带半导体展开讨论，包括宽禁带半导体的概念与特点、在集成电路中的应用以及技术的发展趋势。
第三部分是结论部分，主要总结了宽禁带半导体在集成电路领域的重要性，展望了宽禁带半导体技术的未来发展，并提出结论和建议。
1.3 目的本文的目的是为读者介绍宽禁带半导体在集成电路领域的重要性和应用，探讨宽禁带半导体技术的发展趋势，并展望未来宽禁带半导体技术的发展方向。
通过本文的阐述，希望读者能够深入了解宽禁带半导体在集成电路中的作用，为相关领域的研究和应用提供参考和启发。
同时，也希望能够激发读者对宽禁带半导体技术的兴趣，促进该领域的进一步发展和探索。
2.正文2.1 宽禁带半导体的概念与特点宽禁带半导体是指带隙能量较大的半导体材料，通常带隙能量大于2电子伏特。
这种半导体材料的电子在价带和导带之间跃迁所需的能量较大，因此对外界能量的敏感性较低，具有一些特殊的特点。
首先，宽禁带半导体具有较高的绝缘性能，能够有效地阻止电子因外界能量的影响而跃迁到导带中。
这种特点使得宽禁带半导体在高温高频等特殊环境下具有优良的稳定性。
其次，宽禁带半导体的载流子浓度较低，电阻率较大，因此在高频高速集成电路中具有较好的性能表现。
同时，由于其载流子浓度低，导致其在光电器件等领域也有广泛的应用。
另外，宽禁带半导体具有良好的光学性能，能够有效地吸收和发射光线，因此在激光器、LED等光电器件中得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综 述宽禁带半导体功率器件刘海涛 陈启秀(浙江大学信电系功率器件研究所,杭州310027) 摘要 阐述了宽禁带半导体的主要特性与Si C、金刚石等主要宽禁带半导体功率器件的最新发展动态及其存在的主要问题,并对其未来的发展作出展望。
关键词 宽禁带半导体 功率器件 碳化硅 金刚石W ide Bandgap Sem iconductor Power D ev icesL iu H aitao,Chen Q ix iu(Institu te of P o w er D ev ices,Z hej iang U niversity,H ang z hou310027) Abstract T he p ap er p resen ts the m ain characteristics of w ide bandgap sem iconduc2 to rs,and elabo rates the latest developm en t of Si C and diam ond pow er devices.A t the sam e ti m e,the fu tu re developm en t of Si C and diam ond pow er devices is fo rcasted.Keywords W ide bandgap sem iconducto r Pow er devices Si C D iam ond1 引 言由于Si功率器件已日趋其发展的极限,尤其在高频、高温及高功率领域更显示出其局限性,因此开发研制宽带半导体器件已越来越被人们所关注。
所谓宽带半导体(W B G)主要是指禁带宽度大于212电子伏特的半导体材料,包括 —O、 —S、 —Se、 —N、Si C、金刚石以及其他一些化合物半导体材料。
这些材料一般均具有较宽的禁带、高的击穿电场、高的热导率、高的电子饱和速率,因此他们比Si及GaA s更适合于制作高温、高频及高功率器件。
其中John son优值指数(JFOM=E c v s 2Π,E c 为临界电场;v s为电子饱和速率)、Keyes优值指数(KFOM=Κ[C v s 4ΠΕ]1 2,其中C为光速;Ε为介电常数)和B aliga优值指数(B FOM=ΕΛE G3,其中E G为禁带宽度,Λ为迁移率)分别从功率频率能力、耐热能力及导通功率损耗三方面说明了这一科学事实[1]。
表1[2]列出了常见宽带半导体与Si,GaA s的比较。
由表1可知宽禁带半导体具有许多优点: 1)W B G具有很高的热导率(尤其是Si C与金刚石),使得它们能够迅速转移所产生的热量,广泛用于高温及高功率领域;2)由于W B G的禁带宽度很大,因此相应器件的漏电流极小,一般比Si半导体器件低10～14个数量级,有利于制作CCD器件及高速存储器;3)W B G具有比普通半导体更低的介电常数及更高的电子饱和速率,使之比Si,GaA s更适合于制作毫米波放大器及微波放大器。
除此之外,W B G还具有负的电子亲和势及很高的异质结偏置电势,使得它们特别适合于阴极发射的平板显示器。
鉴于近几年Si C与金刚石材料的生长技术及氧化、掺杂、欧姆接触等工艺的成熟,使得Si C与金刚石器件得到了突飞猛进的发展,下面我们将主要评述Si C及金刚石的最新发展。
2 Si C功率器件近年来Si C功率器件的研究引起了世界科学界的高度重视,尤其是美国、欧洲等发达国表1 宽禁带半导体材料的基本特性材料特性Si GaA sΒSi C4H2Si C GaN A l N金刚石禁带宽度 eV1111143212312631456125145电子饱和速率 ×107c m s-1110110212210212217迁移率 c m2 V-1 s-1 电子空穴15006008500400100050114050125085022001600击穿电场 ×105V c m-1362030>10100介电常数11181215917916～109815515电阻率 8 c m1000108150>1012>1010>1013>1013热导率 W c m-1 K-1115014641941911331022 Johnson优值指数 ×1023W-1 8-1 s-29106215253344101567073856 Keyes优值指数 ×102W ℃ c m-1 s-113186139013229118444 Baliga优值指数(相对于Si而言)220394650815106030002727家为此投入了大量的资金;同时也涌现出一批新型的Si C功率器件,主要包括L ED发光器件、p n结及肖特基整流器件、FET、双极晶体管及晶闸管。
211 Si C二极管整流器件1987年Sh iahara等人通过CVD技术研制出第一只6H2Si C二极管,当时的击穿电压在600伏左右。
最近L.G.M atu s等人又研制出耐压为1000V[6]的高压p n结二极管,他通过CVD 技术在6H2Si C衬底上淀积p型、n型6H2Si C而制成这种高耐压的台势二极管。
使用的工艺主要有:反应离子刻蚀(R IE)、氧化、欧姆接触。
该器件的工作温度可达600℃以上,反向漏电流仅为014ΛA(室温),600℃时为5ΛA。
目前Si C p2 i2n二极管的反向恢复时间可达100n s以下,仅为Si p2i2n二极管的1 3左右。
但由于Si C p n结的自建电势差较大,为了解决这一问题,人们采用肖特基结来代替p n结,从而大大降低导通压降。
一种耐压400V的Si C肖特基整流器[3]在电流密度为100A c m2时压降仅为111V,远低于相应的p n结二极管,而且肖特基整流器具有极短的反向恢复时间,约为10n s,而Si p2 i2n二极管的反向恢复时间约为250n s。
此外,通过步进控制外延生长技术已成功研制出耐压为1100V以上的6H肖特基整流器[4]。
该器件的开态电阻比Si整流器低一个数量级,与温度的关系为R on2T210,而在Si整流器中为R on2T214。
如果不采用结终端技术,Si C整流器的耐压一般只能达到理论值的50%～80%左右。
因此为了进一步提高耐压值,采用结终端技术是很有必要的。
目前一般采取在肖特基边缘自对准注入A r形成非晶层或在结边缘处注入B+离子形成高阻层,然后进行热处理,这样可使器件的耐压超过1750V。
212 Si C FET器件由于Si C材料具有极高的击穿电场,故在具有相同耐压的情况下,漂移区电阻可减小两个数量级(相对于Si而言)。
表2列出了各种击穿电压下R on比值及漂移区长度比值,由表2可知,当电压超过200V时,Si C M O SFET的导通电阻R on 要比SiM O SFET低两个数量级。
因此从理论上讲耐压5000V、导通电阻为0118 c m2的DM O S 功率器件是可以实现的。
但是我们必须注意到目前影响Si C器件耐压的关键因素还是栅氧化、掺杂及欧姆接触等工艺的完善及成熟。
Si C M ESFET(如图1)及JFET等高频功率器件也是近几年Si C器件研究的一个重点。
在M ESFET中通常采用p层来实现隔离,而且采用高阻衬底代替导电衬底可大大提高截止频率。
由Charles.E.W eitzel等人研制的栅尺表2 Si与Si C材料制作的MOSFET(不同电压下)R on比值及漂移区长度比值R si,sp R sic,sp W si W sic电压 V50200100050005020010005000 6H2Si C921919812305193551912148 111681159 716929316 2810253314 5111 4H2Si C49138818177147291412148 116581159 1019729316 391953314 7314寸为017Λm×322Λm的4H M ESFET[5]具有38～42m S mm的跨导,最大工作频率为1219GH z。
1996年S.Sriram等人在高阻衬底上研制出来的4H2M ESFET最大工作频率可达42GH z,功率增益为511dB(f=20GH z),击穿电压超过100V;使之在高频应用中具有巨大的潜力。
表3给出了目前已经研制出来的最新M ESFET的各种参数比较。
表3 最新M ESFET参数比较材料栅长 Λm f T GH z f m ax GH z参照6H2Si C0151025S.Sriram 4H2Si C014143015A llen4H2Si C015131242S.Sriram 由表3可知,由于近年来采用高阻衬底及亚微米栅技术,使得MESFET的工作频率迅速上升。
对于具有同一尺寸的4H2MESFET采用导电衬底及高阻衬底可分别获得f m ax=25GH z 及f m ax=42GH z的高频功率器件。
相应的参数为:L G=015Λm;沟道掺杂为5×1017c m-3;n+掺杂大于1019c m-3。
213 其它Si C器件除了以上所述的Si C器件以外还有一些其它的Si C器件,如晶闸管器件、双极晶体管器件。
相对于M O SFET而言,Si C晶闸管更适合于高电流、高电压及高温条件下工作,而且不需要Si C栅氧化等一系列高难度工艺。
理论表明,Si C晶闸管可以在超高压(5～10keV)、超高电流范围内应用。
目前K.X ie等人研制出来一种高电流晶闸管,电流密度可达5200mA c m2,关断时间小于100n s,工作温度可在300℃以上。
相对于其它Si C器件而言,Si C双极晶体管的研究比较少一些。
Si C双极晶体管的增益比较低,一般为10左右。
这主要是由于基区的载流子寿命较短以及扩散系数较低所致,采用异质结(HB T)可适当改善这一问题。
目前的Si C HB T的截止频率可达31GH z以上,电流密度可达30000A c m2,比A lGaA s GaA s器件的电流能力大2倍以上;即使在450℃时其功率增益仍可达常温时的50%,而A lGaA s GaA s在此温度下早已失效。
图1 基本的Si C M ESFET图2 脉冲掺杂的金刚石M ESFET3 金刚石功率器件金刚石作为一种半导体材料,除了具有最高的硬度以外,它还具有大的禁带宽度、高的击穿电场、低的介电常数以及最高的热导率,其性能远远超过Si及其它宽禁带半导体材料,因此有人预言金刚石半导体器件将成为二十一世纪电子器件的主流。
预计到2000年,金刚石的市场贸易额将达到980亿美元,单价将下降到2～4美元 克。
