机电工程质量创优策划
看创优机电实例工程如何策划各分项细部节点做法
看创优机电实例工程如何策划各分项细部节点做法天津市文化中心图书馆总建筑面积为57547㎡，地下1层，地上5层，高度30m，工程荣获鲁班奖。
该项目机电安装工程包括给排水及采暖工程、建筑电气工程、通风与空调工程，在开工之初，项目部结合工程特点，对机电安装各分项细部节点进行了质量创优策划，分享给工程朋友们参考借鉴。
1给排水及采暖工程1管道预留预埋ａ. 套管外应清理干净并刷脱模剂。
ｂ. 套管位置正确固定牢固。
ｃ. 套管规格符合设计要求。
ａ. 墙体防水套管安装。
ｂ. 套管内及两侧应刷锈漆。
ｃ. 套管固定应采用附加筋固定，附加筋应绑扎在结构主筋上，不得采用焊接。
ｄ. 套管应固定牢固，位置正确。
2管道支吊架安装•位置正确，埋设平整牢固。
•与管道接触应紧密，固定应牢靠。
•滑动支架应灵活，滑托与滑槽两侧间应留有3~5mm的间隙，并留有一定的偏移量。
•无热伸长管道的吊架、吊杆应垂直安装，若吊架、吊杆上为槽钢则槽钢朝向应一致。
•有热伸长管道的吊架、吊杆应向膨胀的反方向偏移。
•固定在建筑结构上的管道支、吊架，不得影响结构的安全。
•支架间距符合规范要求。
•空调管吊架安装，木托与管道接触严密，木托外径与保温层相平齐。
空调管道固定支架采用门形架。
• UPVC排水管道吊装应使用专用吊卡。
•水泵出入口管道应单独设立支架。
支架位置应放在减振喉之后以免影响减振效果。
•空调水立管支架安装。
支架固定在地面上。
管道与支架间距必须留出保温层的厚度。
空调管道与支架接触必须加木拖。
木拖与管道接触应紧密无缝隙。
•成排管道吊装应与设计协商尽量吊装在一个吊架上。
管道坡度一致。
吊架与吊架的间距应满足最小管道的要求。
吊架排列整齐，吊杆垂直固定牢固美观。
3管道安装节点控制ａ. 管道连接符合要求。
ｂ. 丝扣外漏2~3扣，外露丝扣麻头清理干净。
ｃ. 丝扣外露处涂刷防锈漆。
ａ. 管道连接采用法兰连接。
ｂ. 法兰与管道中心线垂直。
ｃ. 法兰垫片符合要求。
ｄ. 螺栓连接整齐，朝向一致，外露2~3扣。
机电安装质量创优策划书
林芝工布花园酒店新建工程机电安装质量创优策划书编制日期： 二0一八年元月一日林芝工布花园酒店新建工程编 制 人： 何 兵 审 核 人： 陆业宁 编制单位: 中国建筑一局（集团）有限公司机电安装工程质量创优策划书一、工程简介及安装概况1、本项目基地位于西藏自治区林芝市八一镇二桥桥东，巴吉西路以南，西临迎宾大道，南临滨湖大道。
项目地块用地面积36000.00m²，总建筑面积52238.60 m²，其中地上40635.00 m²，地下11603.60 m²，建筑占地面积12392.42 m²。
本工程包含酒店、餐厅、康体会议中心三个项目。
建筑层数为地下1层，地上最高5层，建筑高度不超过21.00m,地下一层平时为机动车库、管理用房及设备用房；局部为人防。
人防部分设置一个防护单元，战时为六级二等人员掩蔽部2、本工程机电专业包括：给排水系统、电气系统、通风及空调系统、采暖系统、弱电系统、消防系统、人防系统、动力系统、太阳能系统、循环冷却水系统等。
二、质量管理策划目标本工程总体目标为:实施“过程精品”管理，确保工程质量“优良”，分项工程优良率90%以上，不合格点控制在8%以内，竣工一次交验合格率100%。
机电安装质量管理目标:1 创优目标明晰:(1)利用BIM软件等进行机电管线综合优化设计，合理布置各类通风管道、电缆桥架、设备;综合布置灯具、风口、消防喷头等定位;(2)根据项目特点总体规划，本项目需要做出的质量特色、亮点，保证结构美观、关注安全和使用功能、人性化设计、保证满足标准强制性条文要求、质量通病的治理等。
2 施工过程中各方责任主体(业主、设计、施工、监理等)的协调配合，按照创优策划要求对质量进行过程控制，保证一次成优。
三、编制依据工程合同文件工程设计图纸国家现行质量验收规范1、《建筑设计防火规范》<GB 50016-2014>2、《建筑给水排水设计规范》<GB 50015-2003>(2009年版)3、《消防给水及消火栓系统技术规范》<GB 50974-2014>4、《自动喷水灭火系统设计规范》<GB 50084-2001>(2005年版)5、《建筑灭火器配置设计规范》<GB 50140-2005>6、《汽车库、修车库、停车场设计防火规范》<GB 50067-2014>7、《建筑机电工程抗震设计规范》<GB 50981-2014>8、《建筑与小区雨水利用工程技术规范》<GB 50400-2006>9、《人民防空地下室设计规范》<GB 50038-2005>10、《民用建筑节水设计标准》<GB 50555-2010>11、《民用建筑太阳能热水系统应用技术规范》<GB 50364-2005>12、《室外给水设计规范》<GB 50013-2006>13、《室外排水设计规范》<GB 50014-2006>（2014年版）14、《旅馆建筑设计规范》<JGJ 62-2014>15、《民用建筑电气设计规范》JGJ 16-200816、《供配电系统设计规范》GB50052-200917、《低压配电设计规范》GB50054-201118、《建筑物防雷设计规范》GB50057-201019、《建筑照明设计标准》GB50034-201320、《电力工程电缆设计规范》GB50217-200721、《建筑物电子信息系统防雷技术规范》GB50343-201222、《20KV及以下变电所设计规范》GB50053-201323、其它有关的国家及地方现行规程规范24、建设单位提供的设计要求及建筑专业提供的条件图。
机电工程质量创优策划(最终版)
机电工程质量创优策划(最终版)机电工程质量创优策划编制单位：___编制日期：2010年1月18日一、工程概况福州海峡国际会展中心工程包括两个展览中心H1、H2和一个会议中心C区，地下一层，展览中心地上3层，会议部分地上4层，顶棚为弧形钢结构屋面，建筑面积约38万平方米。
整个工程机电安装体量大、系统多、专业齐全，目前正处施工高峰期。
主要包括室内给排水工程、消防工程、通风空调工程、电气工程、智能建筑、音响及会议系统工程、电梯工程、燃气工程、厨房设备供应及安装工程、舞台设施工程、景观工程等。
二、质量目标总体质量目标是确保分部分项工程验收一次性合格率100%，竣工验收一次性合格。
同时，还要确保获得福建省“闽江杯”和中国建筑工程“鲁班奖”。
三、工程施工特点和难点1、本工程特殊的影响力福州海峡国际会展中心工程是福建省政治协商会议、___、国际大型会议、综合性大型展览的场所，是福建省新的标志性建筑之一，其社会影响巨大。
2、工程体量大，工期紧本工程建筑面积㎡，仅四层，为超大型建筑，其中单层（地下一层）建筑面积㎡，总造价约25亿元。
于2008年9月开工，2010年5月18日布展使用，工期很紧。
3、专业覆盖面广，专业交叉施工协调难度大由于机电工程体量大、系统多、专业齐全，施工中专业交叉施工协调难度大，需要充分协调各个专业之间的施工进度和工作内容，确保施工质量。
本工程涉及多个机电安装专业，而鲁班奖策划是一个系统工程，需要整体协作才能实现。
因此，各机电专业施工单位应该齐心协力，在按照机电管线综合图统一组织现场施工的同时，更应该密切配合，统一标准和做法，注重细节，全力支持主体结构工程，以实现创优目标。
五、质量保证体系1、建立由指挥部、各机电项目部和施工队组成的质量保证体系网络，由___负责整体策划和组织实施。
各机电项目部应认真执行，并根据各区域特点将质量目标分解、细化，层层落实。
各机电项目部经理应为本单位的创优直接责任人，项目总工应全力做好技术性策划，专业质检员和专业工程师应负责监督检查落实，同时建立各项质量管理制度，以确保质量目标的实现。
机电安装创优工艺策划图文【最新版】
机电安装创优工艺策划图文机电安装工程包括了电气工程、弱电智能化工程、通风空调工程、给水排水工程等多个分部，囊括的系统繁多，要想实现工程创优，必须先行策划，针对重点部位明确施工工艺及实物标准。
本文是中建三局在创优项目中实施的机电策划，从以下几方面全面阐明了工艺要点，指导施工很有用：（1）机电管线综合排布（2）支、吊架施工工艺（3）防火封堵施工工艺（4）空调机房施工工艺（5）水管井施工工艺（6）强弱电井施工工艺（7）风管立管的支架制安工艺（8）电缆桥架变向处连接施工工艺（9）金属线槽（10）电缆桥架接地施工工艺（11）JDG连接施工工艺（12）室内JDG管明敷设施工工艺（13）保温施工工艺（14）标识、成品保护1机电管线综合排布BIM深化设计综合平面图BIM深化设计剖面图工艺要点：①实施流程：机电分包提资→机电总包深化→样板实施→现场监控纠偏→确立实物标准→大规模推广施工。
②重点关注机电各单位末端管线的排布实施，比如线盒、各类明配管、通风及电气软管、小口径水管及其支、吊架等安装。
重点关注区域：设备机房、公共走道、电梯前室等，设备机房内墙体上的箱、盒、开关、插座、管线等应配合隔音降噪层完成面进行敷设，要控制各工序的插入时段。
③管线综合排布应遵循的原则：⑴有压管让无压管；⑵水、电管让风管；⑶小管让大管；⑷电气管线与水管保持适当距离，尽量不要布置在水管下方；⑸尽量使用联合支架；⑹管线施工不宜一味贴顶、贴梁，应考虑套管的设置，保温层的厚度，桥架放电缆、上盖板及防火封堵的操作空间。
④管线排布整齐有序、间距保持合理。
管线敷设随结构过渡流畅。
管线油漆均匀光亮，标识明确。
⑤吊顶及管廊内的管线综合排布是机电安装的难点，这些地方的标高及空间有限，管线排布容易冲突。
在布局时要同时考虑施工空间、设备安装空间及日后的检查维修空间（关注检修口、检修马道的设置）。
2支、吊架施工工艺各类管道支架连接板大样图工艺要点：①应保证支、吊架与管线安装牢固可靠，成排管道安装应在同一个支架上，支、吊架排列美观整齐，刷漆鲜亮。
机电工程创优策划措施

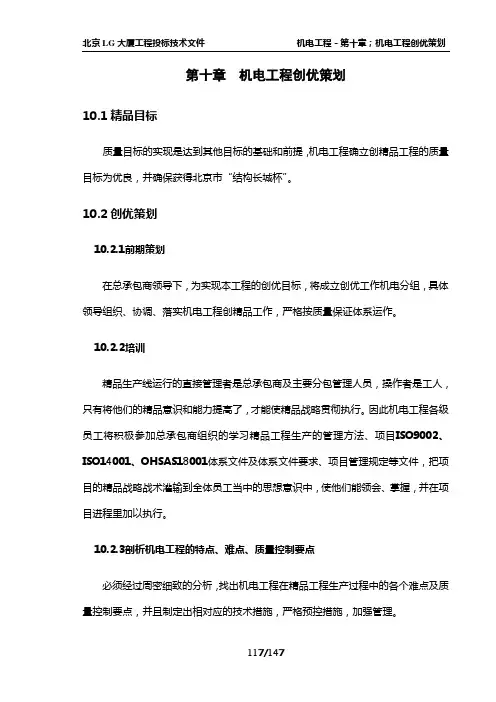

第十章机电工程创优策划10.1精品目标质量目标的实现是达到其他目标的基础和前提，机电工程确立创精品工程的质量目标为优良，并确保获得北京市“结构长城杯”。
10.2创优策划10.2.1前期策划在总承包商领导下，为实现本工程的创优目标，将成立创优工作机电分组，具体领导组织、协调、落实机电工程创精品工作，严格按质量保证体系运作。
10.2.2培训精品生产线运行的直接管理者是总承包商及主要分包管理人员，操作者是工人，只有将他们的精品意识和能力提高了，才能使精品战略贯彻执行。
因此机电工程各级员工将积极参加总承包商组织的学习精品工程生产的管理方法、项目ISO9002、ISO14001、OHSAS18001体系文件及体系文件要求、项目管理规定等文件，把项目的精品战略战术灌输到全体员工当中的思想意识中，使他们能领会、掌握，并在项目进程里加以执行。
10.2.3剖析机电工程的特点、难点、质量控制要点必须经过周密细致的分析，找出机电工程在精品工程生产过程中的各个难点及质量控制要点，并且制定出相对应的技术措施，严格预控措施，加强管理。
10.3过程监控——创优实施阶段10.3.1质量分级管理、分层控制流程图:10.3.2过程质量执行流程图10.3.3现场指导、协助与控制一层二层三层一级二级三级10.3.3.1落实交底制度：在编制时强调施工组织设计的原则性、方案的战术指导性、措施交底的可操作性。
施工中强调方案的严肃性，严格按方案施工。
为了使施工组织设计、方案、技术交底能更好地落实，严格执行交底制度，组织合同交底：在整个施工过程中，对于每一份新签的合同，都组织合同评审，同时由商务经理组织向全体管理人员进行合同交底，让全体管理人员明确其工作内容、权利和职责。
10.3.3.2落实“三检制”：在施工中，各工序之间严格执行“三检制”，即自检、互检、交接检。
做到检查有记录，整改有措施，复查有结果。
10.3.3.3坚持样板制度：对每个分项工程，推行样板引路。
机电安装创优策划
目录1、工程概况2、工程特点、重点、难点3、创优目标确定4、十项新技术推广应用与绿色施工5、工程难点二次深化设计6、资料整理要求7、过程影像资料收集管理8、单位工程项目策划1、工程概况：1.1、建筑概况：******东临南关，北靠迎宾西路，西至儿童公园1公里，东至迎宾桥2公里，景观资源丰富，地理位置优越。
工程建筑概况1.2、安装工程概况：1.2.1、建筑给排水及采暖系统：给排水系统：室内生活给水系统、生活排水系统、雨水系统、采暖系统。
生活给水系统：生活冷水、热水管：采用内衬塑钢管，DN＜100，丝扣连接，DN≥100，沟槽式连接件连接。
热水供水干、立管、回水管均须保温，采用难燃B1级橡塑保温材料。
生活排水系统：排水采用污废水合流制，客房卫生间采用专用通气立管系统。
所有排水支管采用UPVC排水管材及管件，粘接。
地下二层埋地的重力排水管道采用机制排水铸铁管，柔性接口。
连接排污泵的压力排水管采用焊接钢管，焊接连接。
采暖系统：本工程在一层大堂、游泳池处设置低温辐射地板供暖系统，作为冬季辅助供暖系统，地板辐射管道采用耐热聚乙烯管（PE-RT S4 系列）De20X2.3。
1.2.2、建筑电气工程：本工程配电系统接地型式为TN-S系统,工作零线（N）和接地保护线（PE）自变配电所低压开关柜开始分开，不再相连。
根据建设方提供的条件及用电负荷要求，地下一层设变配电室分别引来两路独立10KV电源，低压电源均为交流380/220V三相五线制，对于照明及一般负荷采用树干式与放射式相结合的供电方式。
本建筑属二类防雷建筑物，建筑物的防雷装置满足防直击雷、侧击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。
利用∅10镀锌圆钢沿屋顶女儿墙及结构构架梁明设避雷带并在屋面明设不大于10×10m或12×8m的避雷网格作为防雷接闪器，所有突出屋面的金属物均与避雷带连接。
本工程防雷接地、变压器中性点接地、电气设备的保护接地、电梯机房、消防控制室、通信机房等接地共用统一接地极，要求接地电阻不大于1欧姆。
某机电工程质量策划书
某项目项目质量创优策划书编制：审核：审批：项目经理部二零一六年四月目录.第一章编制依据 (1)1.1 国家标准规范 (1)1.2 行业标准、地方标准 (1)1.3 其他依据 (1)第二章工程概况及重难点分析 (2)2.1工程概况 (2)2.2 机电工程概况 (2)2.3 难点：专业系统多，协调工作量大 (3)2.4 难点：工期紧张，施工进度与施工质量矛盾突出.......................................................... 错误!未定义书签。
2.5 难点：机电工程深化设计工作量大...................................................................................... 错误!未定义书签。
2.6拟采用的“十项”新技术 (4)第三章质量创优目标及创优整体思路 (5)3.1 质量创优目标 (5)3.2 创优整体思路 (5)第四章质量保证体系 (7)4.1 质量管理组织机构 (7)4.2 主要岗位质量管理职责 (8)4.3 质量管理流程 (12)4.4 质量创优制度 (13)第五章质量控制措施 (19)5.1 组织措施 (19)5.2 技术措施 (19)5.3 物资管理措施 (20)5.4 现场管理措施 ............................................................................................................................... 错误!未定义书签。
第六章质量通病与防治措施 (22)第七章质量控制要点 (31)7.1 电气工程质量控制要点 (31)7.2 给排水工程 (36)7.3 暖通、空调工程 (40)7.4制定高于国家分部分项工程检验标准 (44)第八章成品保护措施 (46)8.1 成品保护概述 (46)8.2 具体成品保护措施 (46)第九章创优亮点策划 (51)9.1 设备机房 (51)9.2 地下非精装区域管线综合排布 (57)9.3 配电间 (58)9.4 卫生间 (60)9.5 屋面设备、管道安装 (64)9.6 创优亮点保证措施 (69)第十章LEED、绿色建筑及绿色施工保证措施 (81)10.1 评价体系及目标 (81)10.2 LEED、绿色建筑及绿色施工管理岗位职责 (84)第十一章工程资料与影像资料的收集与整理 (87)11.1 工程技术资料 (87)11.2 工程影像资料 (88)第一章编制依据1.1 国家标准规范1.2 行业标准、地方标准1.3 其他依据第二章工程概况及重难点分析2.1工程概况某项目工程位于中关村软件园二期工程内，由M-1主楼、N-3能源中心两栋建筑组成，总建筑面积约33万平米。
机电安装重点部位创优策划
鲁班奖工程机电重点部位创优做法创鲁班奖工程车库与走道上部空间电气设备布局机电安装工程创优的重点部位包括：地下车库、地下公共走道上部空间的布局；各功能房间；屋面；卫生间；电井、管井；顶棚等。
在地下室包括地下车库和公共走道上部空间，常规都布满了各种水、电、暖、燃气、通风、空调管道。
这些管道纵横交错，多的高达7～8层。
布局是否合理美观，在创优策划中应认真进行二次部署，认真安装施工。
各功能房间各种机房，如空调机、水泵房、锅炉房、配电房、智能化控制用房等，是最能体现工艺水平的部位。
各种管线、设备布置是否合理有序，安装工艺水平是否精细，将直接影响设备运行、功能正常发挥和观感效果。
多种支吊架设置、工艺管线首先应考虑其安全性、合理性，不能为就美观而影响使用功能。
要考虑设备的标高方位与管线布置相互配合，既满足功能要求，又满足美观要求。
各种油漆、保温层、涂料的颜色及标识、也将给观感效果带来极大的影响，因此必须精细策划与施工。
①空调冷冻机房设备、管道布置整齐有序，管道共用吊架，布置美观，如下：②设备管道保温做工精细布局精美，装饰、安装的高度统一布局与油漆色彩相得益彰；泵房设备布置有序规范、排列整齐，油漆色泽明快、布局整洁明亮。
②配电房设备布置规范有序、排列整齐，安装的高度统一，整洁明亮。
屋面屋面工程包含：布局管道、设备、避雷系统屋面是必检之处，有很多屋面都设有排烟、凉水塔等设备，另有管线、避雷、景观照明灯具等。
屋面管道、设备、避雷系统二次设计，综合布局，与土建密切配合，统一策划，制造亮点，起到画龙点睛的作用。
屋面避雷设施随建筑形状弯曲，女儿墙上扣板压顶和不锈钢避雷栏杆，高度、出屋面排气管固定做法符合规范要求，跨隔断女儿墙设有钢梯，方便检修巡查。
参考以下做法：电井、管井安装各层电井、管井是抽查时重检查对象，除了土建施工应按其规定做到位外，(施工顺序：井顶—墙面—安装—地面）。
安装工程的布局施工也显得尤为重要。
桥架、电缆、配电箱、母线、灯具、管道、阀门要布置整齐有序。
地铁机电工程质量创优策划
地铁机电工程质量创优策划一、背景地铁作为城市重要的公共交通工具，在城市发展中起着至关重要的作用。
随着城市人口的增长和城市化进程的加速，地铁工程建设也在不断推进。
作为地铁系统的重要部分，机电系统的建设和维护是保障地铁正常运营的基础。
然而，随着地铁线路越来越多以及对服务质量的要求越来越高，对于机电系统质量的要求也越发严格。
机电系统质量不但关乎乘客的安全和出行体验，也关系到城市交通的流畅和运营成本的控制。
作为地铁机电工程相关人员，我们必须认识到机电工程的重要性，加强质量管理，从而为地铁的可持续发展做出重要的贡献。
二、目的与意义本次的机电工程质量创优策划旨在通过全面分析和现有机电工程项目中的问题和优点，引导和关注机电工程的质量管理，构建高效、规范、科学的机电工程质量管理体系。
具体实现的目标包括： - 提高机电工程的质量水平； - 优化机电工程的运行维护和服务质量； - 提高工作效率，降低运营成本； - 保障乘客出行的安全与舒适。
本次策划的运行也有着重要的意义，其中包括： - 加强机电系统质量管理，确保地铁系统安全可靠运营； - 降低维修成本，提高系统运行效率； - 为城市公交绿色可持续发展贡献力量。
三、内容与实施步骤1. 梳理机电工程中存在的问题首先对已有的地铁机电工程项目进行调研，分析其中存在的问题，梳理出机电工程项目中存在的问题及其影响因素，以及问题根源等。
主要包括以下方面： - 设计缺陷导致的工程质量问题 - 施工中的施工标准和施工质量问题 - 设备选型、安装与调试过程中的问题 - 运营维护中出现的问题 - 管理中存在的问题和管理不到位引发的问题2. 制定整改方案以提高机电工程质量结合机电工程的实际情况，我们应根据存在的问题和其影响因素进行深入分析，制定出符合本项目实际的解决方案，采用科学、合理、可操作的方法来改善机电工程质量。
主要包括以下方面： - 加强设计与施工标准的制定和质量监控 - 提高设备的选型与安装质量 - 加强机电设备的维护管理和服务水平 - 从管理层面加强对机电系统的监管3. 实施机电工程质量改进工作在制定好方案之后，我们应该贯彻方案并进一步实施这些改进措施。
机电创优措施方案(节点控制)
1．1创优工程的组织机构。。。。。。。。。。。。。。。。。。。。。。。。。。。3
1．2创优工程的技术保障。。。。。。。。。。。。。。。。。。。。。。。。。。。3
1．3创优工程的物资保障。。。。。。。。。。。。。。。。。。。。。。。。。。。4
吊架应采用防晃支吊
架。
ｂ吊架距喷头距离不
大于750mm，不小于
300mm，成排时间距应
统一。
朔黄发展大厦创优节点控制
ａ
双立管支架安装高
度1.5-1.8m。
ｂ相同规格的立管应
使用双立管卡，立管卡
规格为25*3扁钢制作。
ｃ管卡接口应严密。
ａ
空调管吊架安装，木
2
地下四层管道综合图
消防、暖通、给排水
2010.7.24
3
地下一至三层管道综合图
消防、暖通、给排水
2010.7.27
4
水泵房施工大样图
5
电缆排位图
6
检查口布置图
地下室管道留洞图、地上部分管道留洞图、地下室管线综合图、
其他部分管道综合图、设备基础图、竖井排布图（管道）、电
缆排位图、机房施工大样图、机电器具吊顶布置图、机电器具墙面布
密封胶封堵。
2.1.2.4.钢套管内外表面及两端口需做防腐处理，断口平整。
2.1.2.5镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口，
搭捆在穿管表面。否则将失去套管的作用，使维修换管时困难，且受
温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰
层拉裂。
2.1.2.6预埋套管不得与结构筋焊在一起，应用附加钢筋固定，确保
机电工程创优策划
第一章机电工程创优策划第一节建筑电气工程一、屋面防雷、屋面配线（一）防雷接地系统1、高层建筑屋顶应有避雷针或避雷带，并能对建筑物和屋面设备能起保护作用。
2、避雷带宜用φ10 以上镀锌元钢，避雷带应平直，镀锌层完好。
3、采用支架卡子固定不得T 焊，支架应有足够的强度且镀锌层良好。
支架直线段间距为0.5-1m，在直角弯处应对称，距弯300-500mm，支架高度为150mm。
4、避雷带跨越建筑物变形缝时应设补偿器。
5、屋面接地干线应从接地装置直接引出，数量按设计要求。
6、屋面的设备、金属构件、金属管道、金属支架、电气设备金属外壳都必须和接地干线可靠连接。
7、保护接地线不得串联。
8、接地线连接应采用焊接，圆钢搭接长度6 倍直径，双面焊接；扁钢搭接长度2 倍宽度，三面焊接。
焊接焊口须防腐处理。
（二）屋面配线或电气设备的防水、防护措施1、屋面配管应有带滴水弧的防水弯，导线不得外露。
2、屋面安装的电缆槽盒底部应开孔。
电缆桥架不应着地安装。
3、屋面安装的配电箱、柜及灯具、开关等应具有IP54及以上的防护等级，落地安装的配电柜应离地50mm以上。
二、楼层内的各类管道井、配电小井：（一）排布配电井内电气管线、配电柜(箱)、电缆桥架(线槽)、插接式母线等排布合理、美观（二）接地沿配电小井的接地干线（设计要求）与支架采用螺栓连接，离墙10-15mm设置，至配电或用电设备的接地线布设规格大小规范、排列整齐、美观，标识清晰即可，不可要求通长做标识，不利增设连接点。
（三）配线系统箱、合、柜的配管必须垂直进入，选用合适的敲落孔或采用机械开孔。
电气配管按明配要求敷设，槽盒盖板应齐全，电缆绑扎牢固、排列整齐，标识齐全。
（四）配电柜或箱安装配电柜或箱内应有检修用电气系统图或二次原理图，配电柜或箱内应分别设置零排（除单相回路采用双极开关外）或PE排，对TN-S系统，零排与PE排不得相互连接。
接线系统应按回路做好标识，同一回路的相线、零线、接地线标识应一致，便于维护，导线颜色正确未出现混用。
机电精品工程创优-建筑电气
建筑电气工程1、配电箱(柜)安装创优策划要求：配电箱暗装预埋与土建单位结合好，做到一次成优；配电箱进出线的配管和桥架安装要跨接接地线；配电箱内部接线要整齐划一，标识清晰；配电箱外壳接地按规范安装，标识清晰。
1.1规范要求（加黑）：根据《建筑电气工程施工质量验收规范》GB50303-2015要求：5.1.1柜、台、箱、的金属框架及基础型钢必须与保护导体可靠连接；对于装有电器的可开启门，门和框架的接地端子间应选用截面积≥4mm2黄绿色绝缘铜芯软导线连接，并应有标识。
5.1.12照明配电箱（盘）安装应符合下列规定：1.箱（盘）内配线整齐，无绞接现象。
导线连接应紧密，不伤线芯不断股。
垫圈下螺丝两侧压的导线截面积应相同，同一电器件端子上导线连接不应多于2根，防松垫圈等零件应齐全；3.箱（盘）内，分别设置中性导体（N）和保护接地导体（PE）汇流排，汇流排上同一端子不应连接不同回路的N或PE。
5.2.8柜、台、箱、盘间配线应符合下列规定：1.二次回路接线应符合设计要求，除电子元件回路或类似回路外，回路的绝缘导线额定电压不应低于450/750V；对于铜芯绝缘导线或电缆的导体截面积，电流回路不应小于2.5mm2，其他回路不小应于1.5mm2。
2.二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎，且应有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入；3.线缆的弯曲半径不应小于线缆允许弯曲半径；4.导线连接不应损伤线芯。
1.2控制要点：1.2.1箱体表面涂层完整、均匀、无污染，铭牌齐全。
1.2.2导线分色一致，成排导线平行、順直、整齐。
分回路绑扎固定牢固，绑扎带间距均匀一致。
1.2.3每个设备和器具的端子接线不应多于两根线，不同截面的两根导线不得插接于一个端子内。
导线连接时，不得断芯线，剥切绝缘层应注意剥切的长度、插接后能见芯线0.5-1mm为最佳。
1.2.4箱内设N排、PE排，N线、PE线经汇流排配出，标识清晰，导线入排順直、美观。
机电安装工程创优施工工艺策划及要点
机电安装工程包括了电气工程、弱电智能化工程、通风空调工程、给水排水工程等多个分部，囊括的系统繁多，要想实现工程创优，必须先行策划，针对重点部位明确施工工艺及实物标准。
（1）机电管线综合排布（2）支、吊架施工工艺（3）防火封堵施工工艺（4）空调机房施工工艺（5）水管井施工工艺（6）强弱电井施工工艺（7）风管立管的支架制安工艺（8）电缆桥架变向处连接施工工艺（9）金属线槽（10）电缆桥架接地施工工艺（11）JDG连接施工工艺（12）室内JDG管明敷设施工工艺（13）保温施工工艺（14）标识、成品保护1机电管线综合排布BIM深化设计综合平面图BIM深化设计剖面图工艺要点：① 实施流程：机电分包提资→机电总包深化→样板实施→ 现场监控纠偏→ 确立实物标准→ 大规模推广施工。
② 重点关注机电各单位末端管线的排布实施，比如线盒、各类明配管、通风及电气软管、小口径水管及其支、吊架等安装。
重点关注区域：设备机房、公共走道、电梯前室等，设备机房内墙体上的箱、盒、开关、插座、管线等应配合隔音降噪层完成面进行敷设，要控制各工序的插入时段。
③ 管线综合排布应遵循的原则：⑴有压管让无压管；⑵水、电管让风管；⑶小管让大管；⑷电气管线与水管保持适当距离，尽量不要布置在水管下方；⑸尽量使用联合支架；⑹管线施工不宜一味贴顶、贴梁，应考虑套管的设置，保温层的厚度，桥架放电缆、上盖板及防火封堵的操作空间。
④ 管线排布整齐有序、间距保持合理。
管线敷设随结构过渡流畅。
管线油漆均匀光亮，标识明确。
⑤吊顶及管廊内的管线综合排布是机电安装的难点，这些地方的标高及空间有限，管线排布容易冲突。
在布局时要同时考虑施工空间、设备安装空间及日后的检查维修空间（关注检修口、检修马道的设置）。
2支、吊架施工工艺各类管道支架连接板大样图工艺要点：① 应保证支、吊架与管线安装牢固可靠，成排管道安装应在同一个支架上，支、吊架排列美观整齐，刷漆鲜亮。
② 支架倒角打磨处理，倒角光滑。
地铁机电工程创优策划方案
地铁机电工程创优策划方案一、问题概述地铁作为城市交通的重要组成部分，不断发展壮大。
然而，随着市民对地铁交通的需求不断增加，地铁机电工程所面临的问题也日益凸显。
机电工程的维护和更新是地铁正常运营和安全运行的基石，因此，机电工程的创优工作显得尤为重要。
然而，目前地铁机电工程存在的问题主要包括：设备老化、运行维护成本高、能耗大、安全隐患多、信息化水平低、智能监控能力弱等。
这些问题严重影响了地铁交通的运行效率，也给城市交通带来了诸多不便。
二、方案目标针对地铁机电工程存在的问题，制定创优策划方案，旨在实现下列目标：1. 提高机电设备的可靠性和安全性，降低维护成本；2. 减少能源消耗，提高节能减排效果；3. 完善信息化管理，提升运行效率；4. 加强智能监控手段，提高设备运行可靠性和安全性；5. 优化机电工程运行方式，提高运行效率和服务水平；6. 提高机电工程信息化水平，实现数据驱动的智能运营；7. 加强人才培养和技术创新，提高机电工程管理水平。
三、创优策划方案1. 设备更新改造通过设备更新改造，更换老化设备，采用先进的智能化、自动化设备，提高设备可靠性和安全性，降低维护成本。
此外，提升设备标准化水平，降低设备运营成本。
2. 节能减排实施节能改造项目，通过引入更加节能的设备，改善系统布局，优化设备运行方式，减少能源消耗，降低运营成本，提高运行效率。
3. 信息化管理全面推进机电工程信息化管理，建设设备运行状态监控系统、设备故障预警系统等，实现运行数据实时监控和分析，提高运营效率，为设备维护和管理提供数据支持。
4. 智能监控引入智能监控技术，建设智能监控系统，通过大数据分析和人工智能技术，对设备运行情况进行智能化监控和分析，实现对设备运行状态的智能诊断和预测，提高设备运行可靠性。
5. 运行优化针对地铁机电工程的运行方式，进行优化调整，提高设备利用率，降低运行成本，提高服务水平，满足日益增长的市民出行需求。
6. 信息化水平提升加强机电工程信息化水平提升，加快推进信息化建设，构建设备数据平台、运营管理平台等，实现机电工程的数字化、智能化管理。
机电施工质量创优策划方案
机电施工质量创优策划方案一、背景简介机电施工是指在建筑物、工厂和设施中进行机械和电气设备安装、调试和维修的过程。
保证机电施工质量是确保建筑物和设施正常运行和安全使用的关键因素。
随着工业化和城市化进程的快速发展，机电施工质量的重要性日益凸显。
本文将提出一份机电施工质量创优策划方案，以改进机电施工质量，提高工程效率。
二、目标和目的目标•提高机电施工质量水平•提升施工效率•降低工程风险和事故发生率目的•建立标准化的机电施工质量管理体系•强化机电施工质量监督和控制•提升施工人员技术水平和遵守纪律的意识三、策略和措施1. 建立机电施工质量管理体系•根据国家和行业相关标准，制定机电施工质量管理手册。
•设立机电施工质量管理岗位，明确职责和权限。
•定期开展机电施工质量管理培训，提高管理人员的技能和知识水平。
•建立机电施工质量检查制度，对关键节点和重点部位进行全面检查。
2. 加强机电施工质量监督和控制•建立机电施工质量监督机制，对施工过程进行全程监控。
•定期进行质量巡检和抽查，及时发现和纠正问题。
•制定质量验收标准，对机电施工质量进行严格评估。
•开展第三方质量评估，提供独立的评估意见。
3. 提升施工人员技术水平和纪律意识•设立机电施工技术培训中心，提供专业培训课程。
•建立施工人员技能认证制度，鼓励施工人员持续学习和提高。
•强化施工人员的纪律意识，严禁违反安全操作规程和施工标准。
四、预期效果通过执行上述策略和措施，预计将达到以下效果：1.机电施工质量得到明显提升，减少施工过程中出现的质量问题。
2.施工效率显著提高，缩短工期，降低施工成本。
3.工程风险和事故发生率大幅降低，保障施工人员和设施设备的安全。
4.机电施工质量创优成果得到认可和表彰，提高企业形象和市场竞争力。
五、实施计划阶段一：筹备阶段•制定机电施工质量管理手册和培训计划。
•建立机电施工质量监督机制和质量检查标准。
•设立机电施工技术培训中心和认证制度。
•开展机电施工质量创优宣传和动员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福州海峡国际会展中心机电工程质量创优策划编制单位：中建股份福州海峡国际会展中心项目部编制人：审批人：编制日期：2010年1月18日福州海峡会展机电工程质量创优策划一、工程概况福州海峡国际会展中心工程由两个展览中心H1、H2及一个会议中心C区组成，地下一层，展览中心地上3层，会议部分地上4层，顶棚为弧形钢结构屋面，建筑面积约38万平方米。
整个工程机电安装体量大、系统多、专业齐全,目前正处施工高峰期。
主要包括：1、室内给排水工程主要包括生活给水、雨水（重力雨水、虹吸雨水）、污废水、生活热水等。
2、消防工程包括室内外消火栓系统、雨淋系统、湿式自动喷水灭火系统、水喷雾灭火系统、防护冷却水幕系统、固定消防水炮灭火系统、气体灭火系统、火灾自动报警系统、消防联动控制系统及消防广播系统等。
3、通风空调工程包括空调风系统、空调水系统、加压送风、防排烟系统、空调自动控制系统等。
4、电气工程包括变配电工程、低压配电工程、照明、防雷接地等。
5、智能建筑包括计算机通讯网络及综合布线（含无线呼叫系统）、有线电视及卫星天线接收、多媒体查询及信息发布（含时钟）、多媒体会议、综合安防（含视频监控、出/入口门禁、一卡通、巡更）、建筑设备监控、停车场管理、公共广播及背景音乐、机房工程等系统。
6、音响及会议系统工程7、电梯工程8、燃气工程9、厨房设备供应及安装工程10、舞台设施工程11、景观工程二、质量目标总体质量目标：质量等级：确保分部分项工程验收一次性合格率100%，竣工验收一次性合格。
质量奖项：确保福建省“闽江杯”和中国建筑工程“鲁班奖”。
三、工程施工特点和难点1、本工程特殊的影响力福州海峡国际会展中心工程是福建省政治协商会议，福建省人民代表大会，国际大型会议，综合性大型展览的场所，是福建省新的标志性建筑之一，其社会影响巨大。
2、工程体量大，工期紧本工程建筑面积381285㎡，仅四层，为超大型建筑，其中单层（地下一层）建筑面积 150135㎡，总造价约25亿元。
于2008年9月开工，2010年5月18日布展使用，工期很紧。
3、专业覆盖面广，专业交叉施工协调难度大本工程除上述机电安装专业外，还涉及土建、钢结构、屋面、玻璃幕墙、精装及室外工程等，专业覆盖面广，专业交叉非常多，对整个工程的有效管理、配合协调和控制都提出了很高要求，协调难度大。
4、楼层高，高空作业多机电安装作业面大多在6米以上，展厅、城市厅廊、大会堂等大空间更是超过了19米，高空作业多，施工难度非常大。
5、机电管线分布密集，施工难度大本工程机电专业齐全，机电管线多且密集，管线多层叠加、交叉现象普遍，施工难度大，对优化方案、合理安排专业施工顺序等都提出了更高要求。
6、边设计边施工，施工管理要求高本工程边设计边施工，图纸会审、设计变更多，很多还需进步深化，无法合理安排流水性施工，对工程施工进度影响大，施工管理要求高。
7、采用新技术、新材料本工程消防用电和应急照明干线原设计采用矿物绝缘电力电缆BTTZ,铜芯铜护套氧化镁绝缘，因考虑其防潮性能、施工难度及工期要求，后变更为金属护套无机矿物绝缘电缆，具有防火、防爆、防水、耐高温、耐腐蚀、耐潮湿、耐老化、耐辐射、防电磁干扰、载流量大、使用寿命长等优点，而且有柔性、无中间接头、无烟、无卤、无毒，是环保绿色产品；消防专用排烟风管、加压送风管、补风管采用12mm厚纤维增强硅酸盐自撑式耐火防火板风管，具有防火、环保、经济、防水防潮、防霉防蛀、使用寿命长等功能，耐火极限不小于3h，制作采用铝合金龙骨，工字型插条，安装后管线顺直、美观；空调采用复合型冷热源：蓄冰系统、常规冷机系统和地下水式水源热泵系统，各系统优化选配，灵活适应负荷变化，保持高效运行。
8、质量要求高本工程业主招标要求确保“中国建筑工程鲁班奖”，质量要求高，对工程质量策划、质量控制与管理等各方面提出了更高的要求。
四、总体创优构思1、“鲁班奖”是我国建筑工程质量的最高奖，鲁班奖工程是优中之优的工程。
创鲁班奖除突出科技含量外，更要注意挖掘工程施工亮点，提高工程实体质量。
2、在主承包创优领导小组的统一指挥下，机电部负责安装专业创优策划的具体领导、组织、部署、协调，明确各分包职责和任务，通过系统、周密的策划，积极做好机电与装饰专业间的综合设计深化以及现场施工协调配合，优质高效实现管理目标。
3、本工程机电安装专业分包多，而鲁班奖策划又是一项系统工程，需要作整体努力才能实现，因此机电专业各施工单位应齐心合力，在统一按机电管线综合图组织现场施工的同时，机电专业间更应密切配合，统一标准，统一做法，注重细节，全力配合主体结构工程实现创优目标。
五、质量保证体系1、建立由指挥部、各机电项目部及施工队组成的质量保证体系网络，由指挥部机电部负责整体策划并组织实施。
各机电项目部认真执行，并根据各区域特点将质量目标分解、细化，层层落实，各机电项目部经理为本单位创优直接责任人，项目总工全力做好技术性策划，专业质检员和专业工程师负责监督检查落实，同时建立各项质量管理制度，确保质量目标的实现。
质量保证体系图2、成立创“鲁班奖”工程领导小组，由指挥部、各机电安装项目部主要负责人组成，具体领导、组织、部署、协调、落实创优工作，明确职责，严格按质量保证体系运作。
工程指挥部机电经理 项目经理、技术负责人 工程部 材料部 质安部 综合办 合约部 专业施工队 专业施工队3、成立创“鲁班奖”工程专家指导小组。
邀请多位有创优经验的资深专家组成专家指导小组，对工程创优工作实施全过程指导。
4、建立质量创优培训制度，对全体施工人员进行创优讲课或现场指导，防治质量通病，明确创优做法和要求，努力提高大家的质量创优意识和现场实际操作技能，并按创优策划要求多创施工亮点。
5、坚持质量检查制度。
成立创优质量检查小组，由指挥部质量部牵头，各机电安装项目部质检员参加，严格按国家规范、设计和创优策划要求对工程施工质量进行检查落实。
6、建立创优质量奖惩制度，明确质量管理责任，根据施工质量情况分别进行奖励和处罚。
7、建立成品保护制度。
本工程体量大，专业交叉施工多，要求各专业、各施工单位在做好自己成品保护的同时，不得对其他专业和单位的成品造成破坏或污染；同时，合理安排工序，尽量减少交叉作业，做好项目内部及项目与其它分包单位的工序交接。
六、工程实体质量创优措施机电工程实体质量创优过程，也就是质量通病防治、注重细节处理，并努力挖掘工程施工亮点的过程。
做好施工难点、亮点、注意点的细部策划，严禁违反国家强制性条文。
要求各单位施工在严格执行国家规范、标准及中建总机电专业施工工艺标准的同时，按以下质量创优措施组织落实。
（一）、执行标准机电工程质量要求满足中建总机电专业施工工艺标准要求，观感质量“好”，性能检测、质量记录、尺寸偏差及限值实测均满足《建筑工程施工质量评价标准》GB/T50375-2006标准中“一档”要求。
《给排水与采暖工程施工工艺标准》ZJQ00-SG-010-2003《通风空调工程施工工艺标准》ZJQ00-SG-011-2003《建筑电气工程施工工艺标准》ZJQ00-SG-006-2003《电梯工程施工工艺标准》ZJQ00-SG-004-2003《智能建筑工程质量验收规范》GB50339-2003《建筑工程施工质量评价标准》GB/T50375-2006（二）、材料材质选用和安装严禁违反国家强制性条文（三）、防治质量通病，并做好细部处理A 给排水工程1、管道安装1）管道安装横平竖直，必须有坡度的管道，其坡向、坡度正确；管道井内所有管线必须井井有条，干干净净，不能有相互污染现象；管线布局合理，排列有序，层次分明，横平竖直管道安装平直、牢固，支架布置合理，面漆完好，标识清晰2）管道支、吊架位置正确，数量符合规范要求，且间距均匀、整齐、固定牢固；支、吊架下料时的切口平整光滑，机械钻孔，不得使用气割工具；焊接、防腐等规范、美观；管线安装后吊杆、横担应调直调平，螺冒拧紧，固定螺杆外露丝扣长度不能过长，统一为2-3扣；3）支架设置应统一考虑,符合规范要求并排布整齐美观。
采用联合支架，且布局合理、成形美观。
（规范：①楼层高度≤5m时，每层须设1个支架；②楼层高度大于5m时，每层不少于2个支架；③ 2个以上支架应均匀设置）4）管道法兰连接，同一组法兰使用的螺栓及螺栓方向应一致；紧固后螺栓外露丝扣长度应为2一3扣，不宜大于螺栓直径的二分之一；5）管道的各种形式的接口严密无渗漏，法兰连接的垫片数量、材质必须符合规范要求，丝接接口的麻丝、生料带应清理干净，丝接口处外漏的长度为2一3扣，并做好防腐处理；6）管道防腐处理到位，刷油漆前管道和支架应清理干净，面漆涂刷应均匀、牢固、表面光亮、无刷痕流坠透底等现象，不得有漏刷（如吊顶、管井、靠墙侧等处）；加工及安装时被机具夹伤的部位及丝口部位应进行防腐处理；7）各种管道的检查口、清扫口必须齐全且位置正确方便使用，PVC管道的配件必须符合标准要求。
PVC及塑料管安装时，固定管卡采用φ10圆钢加软塑料套管的做法（规范：PVC-U、PPR、PEX的非金属管道与金属支吊架之间须有隔绝措施，不可直接接触）；8）塑料排水管、雨水管伸缩节设置应合理，符合规范要求（规范：必须按设计要求设置伸缩节，如设计无要求时，伸缩节间距不得大于4m）；9）管道穿墙、楼板处应加设套管，并采用成品管材加工（不得采用铁皮制作）（规范：宜设置金属或塑料套管，本工程采用钢套管）。
管道和套管应同心、周边间隙均匀；套管封堵符合规范（规范：穿墙、楼板套管用阻燃密实材料填实、且端面光滑；穿楼板处封堵外层用防水油膏填实）；防水油膏或防火胶泥突出墙、楼板面5~8mm。
10）穿过楼层或墙面的管道，套管封堵后，交接处在顶棚或墙面完成面上加塑料套圈，宽出洞口10mm-20mm，并统一涂刷黑色油漆；管道穿墙、楼板设塑料护套，出地面处设防水台11）管道种类应以颜色区分，当以色环作为标识时，色环的间距、宽度应一致，位置应醒目。
本工程明装（包括管井内）消防管道均涂刷大红漆，其它按设计要求。
12) 各种管道均有明显的流向、用途标识（包括管井和吊顶内）。
管道色标标识应规范,颜色符合要求。
系统名称、介质流向应标识清晰,色环和方向箭头应工整、比例协调、美观。
（要求：色标标识颜色鲜艳、比例协调、做工精细、覆盖到位、系统和方向齐全、永久性）。
本工程要求明装和管井内的主干管（包括立管和横管）做标识，其中气管刷黄色标识；黑色管刷白色标识；消防管（本身刷红色漆）和其它水管刷黑色标识。
流向箭头和用途标识应观察清晰，位置醒目，成排管道标识应整齐，采用软模板制作和喷涂，标识间距最少距离为10米（统一为20米）。
标识的做法如下图：立管标识横管标识支架标识标识字体采用正楷，管外径（保温后）≥φ450采用8倍初号字， 150≤φ＜450采用6倍初号字，＜φ150采用4倍初号字，流向箭头为2字长1字宽（箭头标识模板由机电部统一提供）。
