电子线路课程设计—篮球竞赛30秒计时器汇总
篮球比赛30秒倒计时电路设计
篮球比赛30秒倒计时电路设计篮球比赛倒计时是体育比赛中非常重要的一个环节，倒计时电路的设计对于比赛的顺利进行起着至关重要的作用。
本文将以设计一个篮球比赛倒计时电路为例，详细介绍其设计原理和实现方法。
一、需求分析篮球比赛倒计时电路的主要功能是实现倒计时功能，包括显示比赛剩余时间和报警功能。
根据题目要求为30秒倒计时，那么需要设计一个能够精确计时30秒的电路。
二、设计思路由于需要实现精确的倒计时，可以采用计时器和显示器结合的方式来实现。
同时，为了能够及时提醒比赛进行者和观众，还需要设计报警功能。
三、电路设计在电路设计方面，可以采用数字集成电路来实现。
1.计时功能设计可以选择一个可编程集成电路（IC）或者计时集成电路（IC）来作为倒计时器。
作为一个例子，可以选择一个7490集成电路作为计时器。
7490是一个具有十进制计数器的集成电路，可以实现从0-9的十进制计数。
其中，用于个位数倒计时的是7490的1号引脚（QA）和15号引脚（QD），用于十位数倒计时的是7490的5号引脚（QA）和11号引脚（QD）。
计时器的输入引脚可以由外部触发器或者时钟发生器提供。
2.显示功能设计可以选择七段LED显示器来显示倒计时的时间。
七段LED显示器是由七个LED组成的，每个LED代表一个数字。
可以通过将不同的LED点亮来显示不同的数字。
具体显示方式可以参考七段LED显示器的数据手册。
3.报警功能设计为了实现报警功能，可以选择一个蜂鸣器作为报警器。
蜂鸣器可以通过输入电流来发出声音。
可以将蜂鸣器与倒计时器相连，当倒计时达到0时，触发报警器发出声音。
四、电路实现根据上述设计思路和步骤，可以将电路实现如下：1.连接7490计时器与七段LED显示器，根据7490计时器的倒计时情况，通过输出引脚来控制LED显示器中的LED点亮情况，从而实现对时间的显示。
2.连接倒计时器与蜂鸣器，当倒计时器倒计时到0时，触发蜂鸣器发出声音，提醒比赛进行者和观众。
篮球竞赛30S计时器
课程设计说明书课程设计名称：数字电路课程设计题目：篮球竞赛30S计时器学院名称：专业：班级：学号：姓名：评分：教师：20 13 年 6 月 14 日数字电路 课程设计任务书20 12 －20 13 学年 第 2学期 第 15 周－ 16 周注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
题目篮球竞赛30S 计时器内容及要求〖基本要求〗1)具有显示30S 计时功能2)设置外部操作开关，控制计数器的直接清零，启动和暂停/连续功能 3)在直接清零时，要求数码显示器灭灯 4)计时器为30S 递减计时，计时间隔为1S5)计时器递减计时到零时，数码显示器不能灭灯，同时发出报警信号 〖主要参考元器〗： N 综合555(1)，74ls161(1)，74LSl92(2)进度安排1. 仿真、画PCB 线路板图、领元器件：2天；2. 制作、焊接：2天 3．调试：3天 4. 验收：1天5. 提交报告：2012-2013学年第二学期17周学生姓名：吴锦明(11045109) 指导时间：第15～16周指导地点：综合楼南509室任务下达 2013年 6 月 3 日任务完成2013年 6 月 14 日考核方式 1.评阅 □√ 2.答辩 □√ 3.实际操作□√ 4.其它□ 指导教师系（部）主任摘要随着科学技术的发展，现代电子产品几乎进入了社会的各个方面，有力的推动了社会生产力的提高和社会信息化的提高，同时也使现代电子产品性能进一步提高。
时钟是人类日常生活中必不可少的工具，本设计从日常生活中常见的事物入手，通过脉冲数字电路设计了篮球竞赛30秒计时器。
此计时器功能齐全，可以直接清零、启动、暂停以及报警功能，同时应用了数码管来显示时间。
此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能，当计时器递减到零时，会发出警信号。
本设计完成的中途计时功能，实现了在许多的特定场合进行时间追踪的功能，在社会生活中也具有广泛的应用价值。
篮球竞赛30s计时器设计课程设计报告
篮球竞赛30s计时器设计报告名称：篮球竞赛30S计时器设计题目：篮球竞赛30s 计时器设计院系：电气工程学院班级：09电信（z）学号：0902560135 0902560136学生姓名：吉春莹纪永祥指导教师：设计周数： 3成绩：日期：2012 年 5 月8日摘要：本文设计了一个篮球竞赛30秒计时器。
它的主要功能是用两个可预制数减法计数器组成两位二—十进制减法计数器实现从30秒递减到0秒。
采用了以三十进制计数器作为核心电路。
此计数器由两片74LS192构成，一片用做十进制，另一片用做三进制，其组合起来就可构成三十进制计数器。
用8421BCD码七段显示译码器可显示从30到0的连续变化。
控制电路实现的功能有启动和暂停/连续、译码显示电路的显示、灭灯等。
控制器随计数器计数的状态而发生改变。
主要解决方案是在篮球竞赛中计时。
此电路的优点是可以自动完成计时任务，而且能在30秒结束后发警报光。
关键词：控制电路；减法计数器；秒脉冲发生器；数码管前言随着信息时代的到来，电子技术在社会生活中发挥着越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活不可缺少的一部分，特别是在各种竞技运动中，计时器成为检验运动员成绩的一个重要工具。
电子课程设计是电子技术学习中非常重要的一个环节，是将理论知识和实践能力相统一的一个环节，是真正锻炼学生能力的一个环节。
在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做为各种药丸，药片，胶囊在指定时间提醒用药等等，由此可见计时器在现代社会是何其重要的。
在篮球比赛中，规定了球员的持球时间不能超过30秒，否则就犯规了。
本课程设计的“篮球竞赛30秒计时器”，可用于篮球比赛中，用于对球员持球时间30秒限制。
一旦球员的持球时间超过了30秒，它自动的报警从而判定此球员的犯规。
本设计主要能完成：显示30秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器为30秒递减计时其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。
数字电路-篮球比赛30秒倒计时
《篮球竞赛30S计时器》课程设计说明书题目篮球竞赛30S计时器学生姓名学号所属学院专业班级 2指导教师教师职称目录一、设计要求 (1)二、电路设计与分析2.1设计原理 (1)2.2单元模块 (1)1、秒脉冲信号的产生 (1)2、计数器 (3)3、时钟信号控制电路 (4)4、显示模块电路 (5)5、报警电路 (6)三、外部操作开关 (6)四、设计原理图与电路总图 (6)五、仿真测试性能 (7)六、总结 (9)一、设计要求篮球竞赛30S计时器的基本要求：1)具有显示30S计时功能2)设置外部操作开关，控制计数器的直接清零，启动和暂停/连续功能3)在直接清零时，要求数码显示器灭灯4)计时器为30S递减计时，计时间隔为1S5)计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号〖主要元器〗：NE555(1)，74LSl92(2)等二、电路分析与设计2.1设计原理篮球竞赛30S计时器的总体设计方案如下：它主要包括秒脉冲信号，30S 计数器，译码显示器部分，报警电路和外部操作开关五部分组成，其中外部操作开关包括接直接清零，启动和暂停/继续。
2.2单元模块1、秒脉冲信号的产生555定时器主要是通过外接电阻R和电容器C构成充、放电电路,并由两个比较器来检测电容器上的电压,以确定输出电平的高低和放电开关管的通断。
这就很方便地构成从微秒到数十分钟的延时电路、以及多谐振荡器、单稳态触发器、施密特触发器等脉冲波形产生和整形电路。
NE555为8脚时基集成电路，各脚主要功能1地 GND 2触发3输出 4复位5控制电压 6门限(阈值)7放电 8电压Vcc用555定时器构成多谐振荡器：用555定时器构成多谐振荡器电路如图(a)所示。
电路没有稳态,只有两个暂稳态,也不需要外加触发信号,利用电源VCC 通过R1和R2向电容器C充电,使uC逐渐升高,升到2VCC /3时,uO跳变到低电平,放电端D导通,这时,电容通过电阻R2和D端放电,使uC 下降,降到VCC/3时,uO跳变到高电平,D端截止,电源VCC又通过R1和R2向电容器C充电。
课程设计报告---篮球竞赛30s计时器设计
课程设计任务书题目: 篮球竞赛30s计时器设计1 要求完成的主要任务:用中、小规模集成电路设计一台能显示30秒的倒计时，要求如下：1. 具有显示30s的计时功能；2. 设置外部操作开关，控制计时器的直接清零、启动和暂停/继续功能；3. 计时器为30s递减计时时，其计时间隔为1s；2 时间安排：时间：第1-12周理论设计，软件仿真，第15-18周实验室焊接、安装调试。
地点：理工楼E604实验室学生签名：年月日指导教师签名：年月日篮球竞赛30s计时器设计摘要 (3)Abstract (4)1系统原理框图 (5)2方案设计与论证 (6)2.1时间脉冲产生电路 (6)2.2时间计数器电路 (8)2.3译码驱动及显示单元电路 (9)2.4控制电路 (10)2.5总电路图 (11)3仿真结果及分析 (12)3.1结果仿真 (12)3.2时序图 (12)3.3测试结果分析 (12)4心得与体会 (13)5参考文献 (13)附录1元件清单 (14)附录2实物图 (14)摘要电子课程设计是电子技术学习中非常重要的一个环节，是将理论知识和实践能力相统一的一个环节，是真正锻炼学生能力的一个环节。
在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做时间提醒设备等等，由此可见计时器在现代社会是何其重要的。
篮球作为一项全民健身项目，已有一定的历史。
在中国，篮球很盛行，篮球比赛也日趋职业化。
篮球比赛中有一项违例时间要用倒计时器，目前多数采用的是24秒制，但随着篮球制度的改革将会采用30秒制。
该款计时器是在原来的基础上把24秒制改为30秒制。
该计时器要有递减计时及报警功能。
以符合比赛中违例判罚的需要。
在篮球比赛中，规定了球员的持球时间不能超过30秒，否则就犯规了。
本课程设计的“篮球竞赛30秒计时器”，可用于篮球比赛中，用于对球员持球时间30秒限制。
电子线路课程设计—篮球竞赛30秒计时器汇总
】目录1 设计课题任务、功能要求说明及总体方案介绍 (1)设计课题任务 (1)功能要求说明 (1)总体方案介绍 (1)2 单元电路的设计 (2)>秒脉冲发生器 (2)计数器 (4)译码显示 (4)控制电路 (5)报警电路 (5)电路原理图和PCB图 (5)3 芯片引脚及功能说明 (6)555定时器 (6)】74LS161 (7)74LS192 (7)74LS48 (8)4 仿真结果及分析 (10)仿真总原理图 (10)仿真结果 (11)小结 (12)元件清单 (13)】参考文献 (14)附录 (15)附录A：电路原理图 (15)附录B：电路PCB图 (16)1 设计课题任务、功能要求说明及总体方案介绍设计课题任务设计并制作一个篮球竞赛计时器功能要求说明1.准确计时，具有显示30秒计时功能；2.设置外部操作开关，控制计时器的直接清零、启动和暂停、连续功能；3.计时器为30s递减计时器，其计时间隔为1s；4.计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号。
总体方案介绍篮球竞赛30秒计时器的总体方案框图如图所示。
它包括秒脉冲发生器、计数器、译码显示电路、报警电路和辅助时序控制电路（简称控制电路）等五个模块组成。
其中计数器和控制电路时系统的主要模块。
计数器完成30秒技术功能，而控制电路完成计数器的直接清零、启动计数、暂停/连续计数、译码显示电路的显示、定时完成报警等功能。
图 30秒计时器的总体方案框图2 单元电路的设计秒脉冲发生器秒脉冲发生器设计原理用555集成电路组成多谐振荡电路如图所示。
电路的工作原理是：接通电源，电源经外接电阻R1和R2向电容C充电，其上电压按指数规律上升，当电压上升至2/3VDD时，会使比较器A1翻转输出低电平，RS触发器复位，输出端U0=0，同时三极管VT导通，电容C通过R2和VT 放电，当电容电压下降到1/3VDD时，比较器A2翻转输出低电平，RS触发器置位，输出端变为高电平，三极管VT截止，C放电终止又开始充电，周而复始，输出端便可获得周期性的矩形脉冲波。
篮球三十秒 计时电路倒计时器设计报告
目录前言 ................................................................................. - 2 -第一章计数器概述 .......................................................................................................................................... - 4 -1.1 计数器特点及其应用....................................................................................................... - 10 -1.2设计任务及要求................................................................................................................ - 10 -第二章系统组成及工作原理 ........................................................................................................................ - 4 -2.1 系统组成............................................................................................................................ - 4 -2.2设计思路............................................................................................................................. - 4 -2.3设计方案............................................................................................................................. - 5 -第三章单元模块............................................................................................................................................... - 4 -3.1秒脉冲发生器................................................................................................................ - 10 -3.2 8421BCD码递减计数器模块........................................................................................... - 12 -3.3 译码显示电路................................................................................................................ - 10 -3.4 辅助控制电路................................................................................................................. - 12 -3.5 总电路图........................................................... - 12 - 第四章安装与调试 ........................................................................................................................................ - 16 -4.1 电路的安装....................................................................................................................... - 16 -4.2 电路的调试...................................................................................................................... - 16 -4.3安装步骤：....................................................................................................................... - 17 -4.4调试步骤........................................................................................................................... - 17 -第五章故障分析与电路改进 ...................................................................................................................... - 18 -第六章总结与设计调试体会 ............................................................................................. 错误!未定义书签。
数字电路课程设计-篮球竞赛30s计时器
目录前言 (2)第一章设计任务及要求 (3)第二章电路设计原理与设计电路 (4)第三章单元模块3.1 秒脉冲发生器 (5)3.2 倒计时电路 (6)3.3 数码管驱动电路 (7)3.4 报警电路 (7)3.5 控制电路 (8)第四章电路仿真、安装与调试4.1 电路仿真 (10)4.2 安装与调试 (10)第五章实验总结 (11)参考文献 (12)附录一 (13)附录二 (14)附录三 (15)前言数字系统中，使用的最多的时序电路是计数器,计数器在生活中得到了广泛的应用。
篮球运动近几年在我国兴起，逐渐成为一种全民健身的项目。
篮球比赛中的30秒规定使得计数器再次发挥了它的功能。
本次设计中利用即为双向计时器的减计数功能完成电路的倒计时。
除了能够显示30秒倒计时外，本设计电路还具有直接清零、暂停、报警等功能。
在正规的篮球比赛中，对时间的精确度的要求较高，有时在最后的几分钟内赛事可以发生很大的逆转。
而运动员控球不可超过30秒的规定更是将比赛对时间的要求精确到了秒甚至更小的单位。
为了满足赛事对时间的要求，设计一个30秒倒计时器，通过显示倒计时，倒计时结束时发出警报帮助裁判更好的判定运动员是否违规。
通过控制电路报警，很大程度上避免了人为因素产生的误差，从而更体现了比赛中的公平公正原则。
并且，随着篮球运动的流行，这种计时器的市场十分可观。
因此，设计一个30秒倒计时器意义重大。
第一章设计任务及要求（1）具有显示30S计时功能；（2）设置外部操作开关，控制计数器的直接清零，启动和暂停/连续功能；（3)在直接清零时，要求数码显示器灭灯；（4)计时器为30S递减计时，计时间隔为1S；（5) 计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号。
第二章电路设计原理本设计是脉冲数字电路的简单应用。
基本设计思路为：利用555时基电路构成的多谐振荡器来产生频率为10Hz的脉冲，即输出周期为0.1秒的方波，再将该脉冲信号加到由74LS161构即周期为1秒，接着将该信号送到计数器74LS192的CP减计数脉冲端,再通过译码器74LS248把输入的8421BCD码经过内部作和电路“翻译”成七段输出，然后直接推成动LED，显示十进制数，然后在适当的位置设置开关或控制电路即可实现计数器的直接清零，启动和暂停/连续、译码显示电路的显示与灭灯及光电报警等功能，光电报警用发光二极管来代替，灯亮代表报警。
数字电子技术课程设计篮球30S计时器
综述随着信息时代的到来，电子技术在社会生活中发挥着越来越重要的作用，运用模电和数电知识设计的电子产品成为社会生活不可缺少的一部分，特别是在各种竞技运动中，定时器成为检验运动员成绩的一个重要工具。
在篮球比赛中，规定了球员的持球时间不能超过30秒，否则就犯规了。
本课程设计的“篮球竞赛30秒计时器”，可用于篮球比赛中，用于对球员持球时间30秒限制。
一旦球员的持球时间超过了30秒，它自动的报警从而判定此球员的犯规。
本设计主要能完成：显示30秒倒计时功能；系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能；在直接清零时，数码管显示器灭灯；计时器为30秒递减计时其计时间隔为1秒；计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。
1 设计方案1.1 电路设计分析555定时器用来产生周期为1秒的脉冲信号，供计数器进行倒计数，以便将计数器输出的数据传送给译码器，译码器再译码驱动七段数码管显示输出，控制电路实现“篮球竞赛30s”的暂停/继续工作，清零复位，置数/工作；报警电路实现30s计数器减至0秒时报警电路发出光电警报，由此分析得出30秒计时器的总体参考方案框图如图1-1所示。
它包括秒脉冲发生器、计数器、译码显示电路、报警电路和控制电路等五个模块组成。
其中计数器和控制电路是系统的主要模块。
图1-1 30秒计时器系统设计框图2 单元电路设计2.1 1秒脉冲发生器用555集成电路组成多谐振荡电路为系统提供时钟秒脉冲。
555定时器应用为多谐振荡电路时，当电源接通Vcc 通过电阻R1、R 2向电容C 充电，其上电压按指数规律上升，当u 上升至2/3Vcc ，会使比较器C 1输出翻转，输出电压为零，同时放电管T 导通，电容C 通过R 2放电；当电容电压下降到1/3Vcc ，比较器C2工作输出电压变为高电平，C 放电终止，Vcc 通过R1、R2又开始充电；周而复始，形成振荡。
则其振荡周期与充放电时间有关，也就是与外接元件有关，不受电源电压变化影响。
篮球竞赛30S计时器.
数字电路课程设计任务书20 12 －20 13 学年第1学期第19 周－20 周题目篮球竞赛30S计时器内容及要求〖基本要求〗1)具有显示30S计时功能2)设置外部操作开关，控制计数器的直接清零，启动和暂停/连续功能3)在直接清零时，要求数码显示器灭灯4)计时器为30S递减计时，计时间隔为1S5)计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号〖主要参考元器〗：N综合555(1)，74ls161(1)，74LSl92(2)进度安排1.仿真、画PCB线路板图、领元器件：2天；2. 制作、焊接：2天3．调试：3天4. 验收：1天5. 提交报告：2012-2013学年第一学期20周学生姓名：100421 12任航 13杨世川指导时间：第19～20周指导地点：综合楼508 室任务下达20 13年 1 月 7 日任务完成20 13年 1 月 18 日考核方式 1.评阅□√ 2.答辩□√ 3.实际操作□√ 4.其它□指导教师陈光系（部）主任付崇芳注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。
2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。
摘要本次课设的目的是设计篮球30秒计数器，对于现实生活中的精确倒计时有重要意义。
设计过程中主要分为以下几个模块：时钟模块、计数模块、译码模块、显示模块以及控制模块。
按照上述模块，分步进行焊接实验，防止出现错误。
此计数器完美实现五大功能：显示30秒计时、控制计数器直接清零，启动和暂停/连续、清零时数码显示器灭灯、计时间隔1秒、计数到零光电报警并且数码显示器不灭灯关键字：清零、启动、暂停、连续、光电报警目录前言 (1)第一章设计任务及要求 (2)1.1 设计任务及要求 (2)第二章系统组成及工作原理 (3)2.1 系统组成 (3)2.2各模块工作原理 (3)2.2.1 秒脉冲发生器电路 (3)2.2.2 计数器电路 (9)2.2.3 译码显示电路 (11)2.2.4 报警电路 (14)2.2.5 开关控制电路 (14)第三章实验、调试及测试结果分析 (17)3.1 主要仪器和仪表 (17)3.2 调试电路的方法和技巧 (17)3.3测试数据和波形与计算结果比较分析 (17)3.4 调试故障、原因及排除方法 (18)第四章结论 (20)参考文献 (21)附录 (22)附录1：电路原理总图 (22)附录2：电路元件清单 (23)附录3:74ls48功能表 (24)前言随着科学技术的发展，人们对时间的观念越来越强。
篮球30秒比赛定时器设计
课程设计说明书（2010 /2011学年第一学期）课程名称：题目：专业班级：学生姓名：学号：指导教师：设计周数：设计成绩：年月日目录1.设计目的 (2)2.课程功能 (2)3.原理框图 (2)4. 电路模块分析4.1秒脉冲发生器 (2)4.2计数器电路 (3)4.3译码显示电路 (5)4.4报警电路 (8)4.5控制电路 (8)5．原理图 (9)6. 课程设计总结 (9)7. 参考文献 (10)一、课程设计目的1、综合运用数字电子技术课程知识，培养数字电路方案设计能力。
2、对基础知识熟练掌握，使各学科的知识有机的串联起来，融会贯通。
3、培养学生的逻辑思维能力。
二、功能1、实现30S 倒计时，并用七段ＬＥＤ数码管显示时间；2、能够实现置数，清零，暂停，报警功能；3、可以产生１Ｓ秒脉冲。
三、原理框图555定时器用来产生周期为1秒的脉冲信号，供计数器进行倒计数 ，以便将计数器输出的数据传送给译码器，译码器再译码驱动七段数码管显示输出，控制电路实现“篮球竞赛30s ” 的暂停/继续工作，清零复位，置数/工作；报警电路实现30s 计数器减至0秒时报警电路发出光电警报，由此分析得出30秒计时器的总体参考方案框图如图1所示。
它包括秒脉冲发生器、计数器、译码显示电路、报警电路和控制电路等五个模块组成。
其中计数器和控制电路是系统的主要模块。
图1 30秒倒计时器原理框图四、电路模块分析 4.1秒脉冲发生器用555集成电路组成多谐振荡电路为系统提供时钟秒脉冲。
555定时器应用为多谐振荡电路时，当电源接通Vcc 通过电阻R1、R 2向电容C 充电，其上电压按指数规律上升，当u 上升至2/3Vcc ，会使比较器C 1输出翻转，输出电压为零，同时放电管T 导通，电容C 通过R 2放电；当电容电压下降到1/3Vcc ，比较器C2工作输出电压变为高电平，C 放电终止，Vcc 通过R1、R2又开始充电；周而复始，形成振荡。
则其振荡周期与充放电时间有关，也就是与外接元件有关，不受电源电压变化影响。
篮球竞赛30秒计时器 数字电路课程设计报告
篮球竞赛30秒计时器数字电路课程设计报告数字电路课程设计报告篮球竞赛30秒计时器专业:指导教师:班级:年级:同组者:2010年12月31日目录一、设计目的 ..................................................................... .................... 3 二、设计内容及要求 ..................................................................... ........ 3 三、电路工作原理 ..................................................................... (3)3.1分析要求，画原理框图 (3)3.2脉冲发生电路 ..................................................................... . (4)3.3计数器电路 ..................................................................... (4)3.4报警电路 ..................................................................... . (5)3.5元件清单 ..................................................................... ................ 5 四、仿真电原理图 ..................................................................... ............ 6 五、电路检测 ..................................................................... .................... 6 六、测试结果 ..................................................................... .................... 7 七、设计总结 ..................................................................... .................... 8 八、参考文献 ..................................................................... .. (9)1摘要本设计主要是完成篮球竞赛30秒计时器，显示30秒倒计时功能，系统设置外部操作开关，控制计时器的直接清零、启动和暂停/连续功能;在直接清零时，数码管显示器全部显示为“0”;计时器为30秒递减计时其计时间隔为1秒;计时器递减计时到零时，数码显示器不灭灯，同时发出光电报警信号等。
篮球竞赛30秒计时器-数电课程设计
篮球竞赛30秒计时器-数电课程设计数电课程设计篮球比赛中除了有总时间倒计时外，为了加快比赛的节奏，新的规则还要求进攻方在２４秒内有一次投篮动作，否则视为违例。
本人设计了一个篮球比赛计时器，可对比赛总时间和各方每次控球时间计时。
该计时器采用按键操作、ＬＥＤ显示，非常实用。
此计时器也可作为其他球类比赛的计时器。
1．30秒计时器具有显示30秒的计时功能。
2．系统设置外部操作开关，控制计时器的直接清零、启动和暂停／连续功能。
3．计时器为30秒递减计时时，其计时间隔为1秒。
4．当计时器递减计时到零时，数码显示器不能灭灯，应发出光电报警信号。
分析设计任务，该系统包括秒脉冲发生器、计数器、译码显示电路、辅助时序控制电路(简称控制电路)和报警电路等5个部分构成。
其中，计数器和控制电路是系统的主要部分。
计数器完成30s计时功能，而控制电路具有直接控制计数器的启动计数、暂停／连续计数、译码显示电路的显示和灭灯功能。
为了满足系统的设计要求，在设计控制电路时，应正确处理各个信号之间的时序关系。
在操作直接清零开关时，要求计数器清零，数码显示器灭灯。
当启动开关闭合时，控制电路应封锁时钟信号CP，同时计数器完成置数功能，译码显示电路显示30s 字样；当启动开关断开时，计数器开始计数；当暂停／连续开关拨在暂停位置上时，计数器停止计数，处于保持状态；当暂停／连续开关拨在连续时，计数器继续递减计数。
另外，外部操作开关都应采取去抖动措施，以防止机械抖动造成电路工作不稳定。
系统设计框图如图下图所示。
秒脉冲发生器计数器译码显示报警电路控制电路第1页123456DDCC数电课程设计用发光二极管（LED）组成字型来来显示数字。
这种数码管的每个线段都是一个发光二极管，因此也称LED数码管或LED七段显示器。
因为计算机输出的是BCD码，要想在数码管上显示十进制数，就必须先把BCD码转换成 7 段字型数BB码管所要求的代码。
我们把能够将计算机输出的BCD码换成 7 段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”因此在本次的设计中我们采用了常用的74LS194在数字测量仪表和各种数字系统中，都需要将数字量直观地显示出来，一方面供人们直接读取测量和运算的结果；另一方面用于监视数字系统的工作情况。
电子技术课程设计篮球s计时器的设计
电子技术课程设计篮球s计时器的设计课程设计名称：电子技术课程设计题目：篮球竟赛30s计时器设计专业：电气工程与自动化班级：电气09-2姓名：张瑞学号：09005040229摘要本课程设计是脉冲数字电路的简单应用，设计了篮球竞赛30秒计时器。
此计时器功能齐全，可以直接清零、启动、暂停和连续以及具有光电报警功能，同时应用了七段数码管来显示时间。
此计时器有了启动、暂停和连续功能，可以方便地实现断点计时功能，当计时器递减到零时，会发出光电报警信号。
本设计完成的中途计时功能，实现了在许多的特定场合进行时间追踪的功能，在社会生活中也具有广泛的应用价值。
此计时器的设计采用模块化结构，主要由以下3个组成，即计时模块、控制模块、以及译码显示模块。
在设计此计时器时，采用模块化的设计思想，使设计起来更加简单、方便、快捷。
此电路是以时钟产生，触发，倒计时计数，译码显示为主要功能，在此结构的基础上，构造主体电路和辅助电路两个部分。
关键字计时器 ; 光电报警 ; 模块化前言人类社会已进入到高度发达的信息化社会，信息社会的发展离不开电子产品的进步。
随着工业水平的进步和人民生活水平的提高，在很多领域都需要几个甚至上百个定时电路去控制多项操作，从而实现工业生产的自动化，最终提高劳动生产率促进经济的发展。
定时器在实际工作中用到的场合很多，它成为今天工业控制领域、通讯设备、信息处理以及日常生活中最广泛使用的电路之一，在许多领域中计时器均得到普遍应用，诸如在体育比赛，定时报警器、游戏中的倒时器，交通信号灯、红绿灯、行人灯、交通纤毫控制机、还可以用来做为各种药丸，药片，胶囊在指定时间提醒，用于各种竞赛的计时器、竞赛用定时器、数控电梯、数控机床、交通灯管理系统、各种智能医疗器械等，定时器是家用电器中的常用产品。
随着电子技术的高速发展和计算机技术的普遍应用，电子设计也越来越普遍地应用于整个电子行业中。
电子设计是人们进行电子产品设计、开发和制造过程中十分关键的一步，其核心就是电子电路的设计。
电子课程设计报告---篮球竞赛30s计时器
篮球竞赛30S计时器设计报告一. 设计要求设计一个篮球竞赛30S计时器基本要求：（1）计时器为30S递减计时，计时间隔为1S。
（1）设置外部操作开关，控制计数器的直接清零，启动和暂停/连续功能。
（1）计时器递减计时到零时，数码显示器闪烁，同时发出报警信号。
二. 方案设计（1）该设计主要由一个555芯片产生一个时钟脉冲，通过控制电路直接加在递减计时芯片74ls192上，通过七段译码显示电路直接译码显示。
方案一：用555时基电路构成的多谐振荡器来产生频率为10Hz的脉冲，再将该脉冲信号加到由74LS161构即周期为1秒，接着将该信号送到计数器74LS192的CP减计数脉冲端,再通过译码器74LS248把输入的8421BCD码经过内部作和电路“翻译”成七段输出，这样加在led七段数码管上显示十进制数，然后在适当的位置设置开关或控制电路即可实现计数器的直接清零，启动和暂停/连续、报警等功能。
方案二：用555时基电路构成的多谐振荡器来产生频率为1Hz的脉冲，即输出周期为1秒的方波，再将该脉冲信号送到DCD_HEX芯片上，经过DCD_HEX 内部译码，使LED显示十进制数，然后在适当的位置设置开关或控制电路即可实现计数器的直接清零，启动和暂停/连续、报警等功能。
方案选择：通过原理分析和仿真实验等步骤比较后，采用方案二，更简洁、方便、易于实现和各个功能。
（2）本设计分为五个部分，脉冲震荡电路、递减计时电路、译码显示电路、报警电路、最后控制电路。
如下系统框图1、脉冲振荡电路该电路由一个555芯片组成：555芯片的工作原理见下表1表1 555工作电压表原理图如下：图2 555脉冲发射电路如上图所示：555电路脉冲计算周期为：T=(R1+2R2)C㏑2；在本图中r1=47K，r2=48k，C=0.1u。
计算下来周期大约为1s钟。
2、递减计时电路该电路由两个74LS192芯片组成，实现30进制的递减计时功能，U2 a,b,c,d 以及U1 c,d输入端全部接地，U1 74ls192 a,b输入端接高电平，实现30进制计数功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

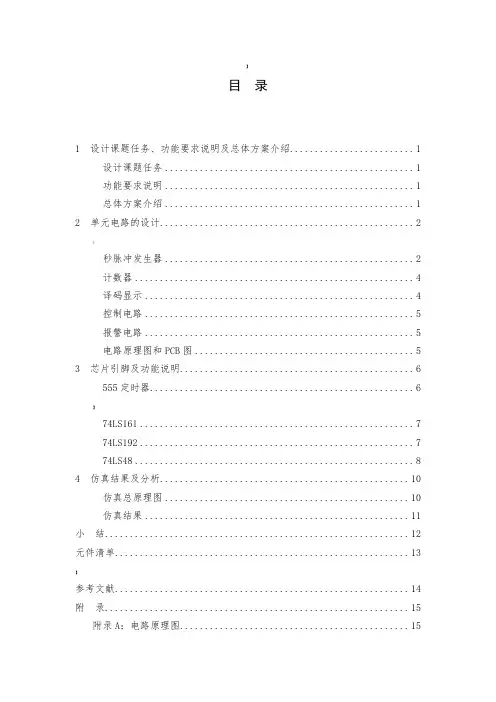

目录1 设计课题任务、功能要求说明及总体方案介绍 (1)设计课题任务 (1)功能要求说明 (1)总体方案介绍 (1)2 单元电路的设计 (2)秒脉冲发生器 (2)计数器 (4)译码显示 (4)控制电路 (5)报警电路 (5)电路原理图和PCB图 (5)3 芯片引脚及功能说明 (6)555定时器 (6)74LS161 (7)74LS192 (7)74LS48 (8)4 仿真结果及分析 (10)仿真总原理图 (10)仿真结果 (11)小结 (12)元件清单 (13)参考文献 (14)附录 (15)附录A：电路原理图 (15)附录B：电路PCB图 (16)1 设计课题任务、功能要求说明及总体方案介绍设计课题任务设计并制作一个篮球竞赛计时器功能要求说明1.准确计时，具有显示30秒计时功能；2.设置外部操作开关，控制计时器的直接清零、启动和暂停、连续功能；3.计时器为30s递减计时器，其计时间隔为1s；4.计时器递减计时到零时，数码显示器不能灭灯，同时发出光电报警信号。
总体方案介绍篮球竞赛30秒计时器的总体方案框图如图所示。
它包括秒脉冲发生器、计数器、译码显示电路、报警电路和辅助时序控制电路（简称控制电路）等五个模块组成。
其中计数器和控制电路时系统的主要模块。
计数器完成30秒技术功能，而控制电路完成计数器的直接清零、启动计数、暂停/连续计数、译码显示电路的显示、定时完成报警等功能。
图 30秒计时器的总体方案框图2 单元电路的设计秒脉冲发生器秒脉冲发生器设计原理用555集成电路组成多谐振荡电路如图所示。
电路的工作原理是：接通电源，电源经外接电阻R1和R2向电容C充电，其上电压按指数规律上升，当电压上升至2/3VDD时，会使比较器A1翻转输出低电平，RS触发器复位，输出端U0=0，同时三极管VT导通，电容C通过R2和VT 放电，当电容电压下降到1/3VDD时，比较器A2翻转输出低电平，RS触发器置位，输出端变为高电平，三极管VT截止，C放电终止又开始充电，周而复始，输出端便可获得周期性的矩形脉冲波。
电容C的放电时间t1与充电时间t2分别为t1=R2CIN2≈t2=(R1+R2)CIN2≈(R1+R2)C可得输出脉冲波的频率为f=1/(t1+t2)≈(R1+2R2)C图 555集成电路组成多谐振荡电路秒脉冲发生器设计方案一般来说，振荡器的频率越高，计时精度越高，由于本次课程设计对精度要求不高，因此选择用555集成电路组成多谐振荡电路产生f=10Hz的周期性矩形脉冲波。
555集成电路组成多谐振荡电路参数设计如图所示。
图 555集成电路组成多谐振荡电路参数设计用74LS161构成10进制计数器如图所示，当周期为秒的脉冲信号由CLK端进入计数器时，每隔10个脉冲74LS161计数一次，所以从CO输出端输出周期为1秒的脉冲信号，完成秒脉冲的设计。
图 74LS161构成10进制计数器计数器8421BCD码30进制递减计数器由两片74LS192构成。
74LS192是十进制计数器，具有“异步清零”和“异步置数”功能，且有进位和借位输出端。
当需要进行多级扩展连接时，只要将前级的端接到下一级的CPD端，端接到下一级的CPU端即可。
此计数器预置数为N=(0011 0000)8421BCD=(30)10。
它的计数原理是，只有当低位借位端发出负跳变借位脉冲时，高位计数器才做减1计数。
当高，低位计数器全为0，且CPD为0时，计数器完成并行置数，之后，在CPD端的输入时钟脉冲作用下，计数器进入下一轮循环减计数。
8421BCD码30进制递减计数器如图所示。
图 8421BCD码30进制递减计数器译码显示用于驱动LED七段数码管的译码器常用的有74LS48。
74LS48专用于驱动LED 七段共阳极显示数码管。
若将计数器的每位输出分别接到相应七段译码器的输入端，便可进行不同数字的显示。
译码显示电路如图所示。
图译码显示电路控制电路此控制电路可以完成以下功能：1、闭合“启动”开关，计数器应完成置数功能，显示器显示30，断开“启动”开关，计数器开始进行递减计数。
2、当“暂停/连续”开关处于“暂停”时，计数器暂停计数，显示器保持不变，当此开关处于“继续”开关，计数器继续累计计数。
3、当计数器递减计数到零时，控制电路应发出报警信号，计数器保持零状态不变，同时报警电路（发光二极管）工作。
电路图见电路原理图。
报警电路报警电路如图2.所示，两片74LS192的借位输出端与图中的非门输入端相接，当两片74LS192同时有借位输出时，即输出低电平时，二极管导通发光，达到光电报警的作用。
图报警电路电路原理图和PCB图电路原理图见附录A电路PCB图见附录B3 芯片引脚及功能说明555定时器NE555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
图 555定时器引脚图NE555引脚图介绍如下：1地GND? 2触发? 3输出? 4复位?5控制电压? 6门限(阈值）?7放电? 8电源电压Vcc 表 555输入输出复位TH Q VT1状态0××0导通1＜＜1截止1＞＞0导通1＞＜原状态不变74LS16174LS161是常用的四位二进制可预置的同步加法计数器。
图 74LS161引脚图74LS161引脚图介绍如下：CP为时钟输入，P0~P3为数据输入端，/MR清零，使能CEP和CET，PE为置数端，Q0~Q3为数据输出端，以及进位输出TC。
表 74LS161功能表74LS19274LS192是双时钟方式的十进制可逆计数器。
图 74LS192引脚图74LS192引脚图介绍如下：CPU为加计数时钟输入端，CPD为减计数时钟输入端。
??LD为预置输入控制端，异步预置。
??CR为复位输入端，高电平有效，异步清除。
??CO为进位输出：1001状态后负脉冲输出，??BO为借位输出：0000状态后负脉冲输出。
输入输出CR LD———功CPUCPDD3 D2 D1 D0 Q3 Q2 Q1 Q01X X X X X X X 0 0 0 000X X d c b a d c b a01 1 1 X X X X保持011 X X X X加计数011 X X X X减计数74LS48段显示译码器74LS48是输出高电平有效的译码器。
图 74LS48引脚图74LS48除了有实现7段显示译码器基本功能的输入（DCBA）和输出（Ya～Yg）端外，7448还引入了灯测试输入端（LT）和动态灭零输入端（RBI），以及既有输入功能又有输出功能的消隐输入/动态灭零输出（BI/RBO）端。
由74LS48真值表可获知74LS48所具有的逻辑功能：（1）7段译码功能（LT=1，RBI=1）在灯测试输入端（LT）和动态灭零输入端（RBI）都接无效电平时，输入DCBA 经7448译码，输出高电平有效的7段字符显示器的驱动信号，显示相应字符。
除DCBA = 0000外，RBI也可以接低电平，见表1中1～16行。
（2）消隐功能（BI=0）此时BI/RBO端作为输入端，该端输入低电平信号时，表1倒数第3行，无论LT 和RBI输入什么电平信号，不管输入DCBA为什么状态，输出全为“0”，7段显示器熄灭。
该功能主要用于多显示器的动态显示。
（3）灯测试功能（LT = 0）此时BI/RBO端作为输出端，端输入低电平信号时，表1最后一行，与及DCBA输入无关，输出全为“1”，显示器7个字段都点亮。
该功能用于7段显示器测试，判别是否有损坏的字段。
（4）动态灭零功能（LT=1，RBI=1）此时BI/RBO端也作为输出端，LT 端输入高电平信号，RBI 端输入低电平信号，若此时DCBA = 0000，表1倒数第2行，输出全为“0”，显示器熄灭，不显示这个零。
DCBA≠0，则对显示无影响。
该功能主要用于多个7段显示器同时显示时熄灭高位的零。
表 74LS48功能表4 仿真结果及分析仿真总原理图图仿真总原理图仿真结果数码管显示：555定时器输出f=10Hz的脉冲：小结课程设计需要的是活学活用所涉及的知识。
整个设计实现了从单一的理论学习到解决实际问题的转变。
通过本次的课程设计，我最大的收获就是提高了自身的动手能力，培养了我的寻求解决问题的能力也增强了我其它方面的能力。
在设计中，我充分应用我们所学的知识，例如：集成电路74LS系列、三极管、二极管、定时器555等元件的应用。
这次实践使我受益匪浅，在摸索该如何设计电路使之实现所需功能的过程中，特别有趣，培养了我的设计思维，增强了我的实际操作能力。
在让我体会到设计电路艰辛的同时，更让我体会到成功的喜悦和快乐。
这次设计所用的的工具是Multisim 由于之前接触过类似的软件，所以画图和仿真就比较方便，使设计的质量得到了保证。
本次课程设计提高了我的综合动手能力和工程设计能力，它使我的理论知识得到了综合应用，培养我综合运用所学理论的能力和解决较复杂的实际问题的能力。
电子技术发展呈现出系统集成化，自动化，设计自动化，用户专业化和测试智能的优势，作为一个大学生。
我们必须时代的发展，这使我们必须要扩展自己的知识，并利用计算机来辅助分析和设计，这对我们是有益的。
课程设计的自主设计、学习和研究过程中，通过写课程设计的总结报告，初步训练我的书面表达能力。
组织逻辑能力，这些技能应用性强，对我的将来就业和进一步发展帮助较大。
同时也加强了对课本知识的理解，使我们做到理论和与实际的联系，收获很大。
并且我也深深地体会到自己所学知识的不足，激发了我的自学能力和应对挑战的能力。
为今后学习打下了良好的基础，也培养了我们严谨务实的作风。
参考文献[1] 阎石.数字电子技术基础（第四版）.北京：高等教育出版社，[1] Yan Shi. Fundamentals of digital electronic technology (Fourth Edition). Beijing: Higher Education Press,[2] 谢自美.电子线路设计实验测试（第三版）.武汉：华中科技大学出版社, [2] Xie Zimei. The electronic circuit design experiment (Third Edition).Wuhan:Huazhong University of Science and Technology press,附录附录A：电路原理图附录B：电路PCB图。
