悬索桥的现状与展望
大跨度现代悬索桥的设计创新与技术进步
大跨度现代悬索桥的设计创新与技术进步大跨度现代悬索桥的设计创新与技术进步悬索桥是一种以悬挂在主塔和桥塔之间的悬索为主体的桥梁结构，被广泛应用于现代交通建设中。
随着技术的不断进步，大跨度现代悬索桥的设计创新和技术进步也越来越引人注目。
一、设计创新大跨度现代悬索桥的设计创新包括桥面结构、主塔和桥塔的形式、悬索杆和锚固系统的改进等。
其中，桥面结构是设计的关键之一。
过去，悬索桥多采用钢箱梁桥面结构，但是随着设计技术和施工工艺的不断改进，混凝土斜拉桥的出现成为了一种新的设计形式，被多个国家广泛采用。
混凝土斜拉桥利用混凝土的强度和钢筋的韧性，可以实现更加轻巧和美观的桥梁结构。
主塔和桥塔的形式也是设计创新的一个方向。
针对风压、地震和桥面振动的考虑，主塔和桥塔形式的改进可大大降低整个桥梁的风险系数，提高使用寿命。
此外，还有钢绳锚固和悬索杆的改进也是创新的方向之一。
二、技术进步大跨度现代悬索桥的技术进步涉及多个方面，其中包括结构材料、空气动力学、地震设计、桥梁智能化和建设技术等。
结构材料的进步比较明显。
新型材料的应用可以使悬索桥变得更加轻盈和更节省材料。
高强度材料的使用可以减轻桥梁重量，同时保证足够的强度和刚度，最大限度节约成本和改善施工速度。
空气动力学也是悬索桥技术进步的一部分。
轻微的气流变化、温度变化和气压变化都会对悬索桥产生影响。
为了使悬索桥能够尽可能地减少对风的影响，现代悬索桥采用多种空气动力学技术。
例如，建造隧道或风障可以减小桥梁受到侧风的影响，减少桥面振动。
桥梁智能化是当前技术的一个热点，当然包括悬索桥在内。
如今，悬索桥在建构过程中，采用的也是数字化制造技术，通过相关算法判断桥梁结构在风、地震等情况下的承受能力，在建造过程中进行实时监测，以保证施工质量；在使用过程中，利用监测技术对桥梁的工作状态进行实时监测分析，提前预警和排查缺陷和隐患，实现信息化管理。
建设技术的革新则推动了悬索桥建造工程取得更高的效率与安全性。
大型悬索桥发展动态及关键技术分析
大型悬索桥发展动态及关键技术分析大型悬索桥发展动态及关键技术分析【摘要】随着世界经济建设的发展，交通运输在国民经济中的地位和作用日益重要。
洲际之间、海峡两岸和陆岛之间迫切需要修建大跨度，特大跨度或超长跨度桥梁。
一些地方为了避免深水基础施工的困难和高昂的造价，满足超级巨轮通航要求，需要修建1000m以上甚至2000m以上的超大跨度桥梁。
本文针对悬索桥施工及相关的技术进行简单叙述。
【关键词】悬索桥施工技术1.悬索桥的发展1.1发展过程悬索桥是以悬索为主要承重结构的桥梁类型，主要由大缆、桥塔、锚碇、加劲梁和吊索组成。
构造简单，受力明确。
由于其主要构件大缆承受拉力，材料利用效率最高。
因此悬索桥是目前跨度超过1000m 时最优可选桥型之一，并且认为在600m以上的跨度同其它桥型相比也具有很强竞争力。
悬索桥的发展具有几个重要里程碑：(1)弹性理论的建立。
(2)挠度理论的建立。
(3)桥梁风工程学科的建立。
(4)流线型扁平钢箱梁和正交异性钢桥面板的广泛应用。
(5)有限元技术的发展，大跨度悬索桥有限位移理论的建立。
1.2大跨度悬索桥研究前沿1.2.1大跨度悬索桥抗震研究大跨度悬索桥投资大，且作为交通工程的枢纽，其抗震设计与研究则是重中之重。
对于大跨度悬索桥,其抗震研究的前沿问题主要有：（1）多点激励：大跨度桥梁的各支撑点可能位于显著不同的场地上,导致各支撑处输入地震波的不同,因此,在地震反应分析中就要考虑多支撑不同激励。
（2）行波效应：由于地震波速是有限值,当支座间距离很大时,必须考虑其到达各支座的时间不同。
（3）合理的地震动输入：同一桥梁对不同地震动输入有不同的地震反应，桥梁设计中究竟取怎样的地震动输入将起决定作用，合理的地震动输入至少应是桥址区的可能地震动，所以地震动记录以及地区地震危险性分析研究变得相当重要。
（4）地基-土相互作用：地基与土的相互作用主要体现在两个方面，即地基运动的改变和结构动力特性的改变。
浅谈我国道路桥梁的发展现状及其发展趋势
浅谈我国道路桥梁的发展现状及其发展趋势我国道路桥梁的发展现状及其发展趋势道路桥梁是交通运输网络中重要的组成部分，对于经济发展和人民生活起着至关重要的作用。
本文将就我国道路桥梁的发展现状及其发展趋势进行浅谈。
一、我国道路桥梁的发展现状1. 基础设施建设的迅猛发展近年来，我国在基础设施建设方面投入巨大，道路桥梁建设也取得了显著进展。
大量的高速公路、城市快速路、乡村公路等道路工程的建设，为我国道路桥梁的发展提供了坚实的基础。
2. 桥梁技术水平的提升我国桥梁建设技术水平逐步提高，从最初的简单梁桥到现在的复杂悬索桥和斜拉桥，不断推动着道路桥梁的发展。
同时，随着科技的进步，新材料的应用和桥梁设计、施工技术的创新，使得我国桥梁的质量和耐久性得到了显著提高。
3. 桥梁安全管理的加强我国对于桥梁安全管理的重视程度不断提高，加强了桥梁的监测和维护工作。
通过建立桥梁安全评估和定期检测制度，及时发现和解决桥梁存在的问题，确保了道路桥梁的安全运行。
二、我国道路桥梁的发展趋势1. 智能化技术的应用随着人工智能和物联网技术的快速发展，智能化桥梁将成为未来的发展趋势。
通过在桥梁上安装传感器和监测设备，实现对桥梁结构和运行状态的实时监测和数据分析，可以提前预警和处理潜在的问题，提高桥梁的安全性和可靠性。
2. 绿色环保的建设理念未来的道路桥梁建设将更加注重环境保护和可持续发展。
在桥梁设计和建设过程中，将采用更环保的材料和技术，减少对环境的影响。
同时，桥梁的设计也将更加注重节能和减排，提高资源利用效率。
3. 跨海大桥和特大桥的建设随着我国经济的快速发展和交通需求的增加，未来将会建设更多的跨海大桥和特大桥。
这些大型桥梁的建设将对我国的交通运输起到重要的支撑作用，同时也将推动我国桥梁建设技术的进一步发展。
4. 桥梁维修和加固技术的创新随着我国大量桥梁的老化和磨损，桥梁维修和加固工作变得尤为重要。
未来，将会加大对桥梁维修和加固技术的研究和创新力度，提高桥梁的使用寿命和安全性。
对悬索桥总体设计思路的探讨
对悬索桥总体设计思路的探讨摘要：悬索桥是特大跨径桥梁的主要形式之一，它不仅受力合理，而且施工方面，风险较小。
近年来，我国陆续修建了数座大跨度悬索桥。
但国内目前对此类桥使用和养护维修方面的规范尚不健全。
本文针对悬索桥作了简要的介绍，同时还对悬索桥悬吊系统的检查和养护维修方法也给予了一定的探讨。
关键词：悬索桥、悬吊结构、跨度比、垂跨比、检查养护我国很早就开始修建悬索桥，究其跨径和规模远不能同现代悬索桥相比。
到了20世纪90年代初，我国才开始建造大跨悬索桥，例如：广东汕头海湾大桥，主跨452m，加劲梁采用混凝土箱梁；广东虎门大桥，主桥跨径888m，钢箱悬索桥；另一座钢箱悬索桥——江阴长江大桥，主跨1385m，如图一。
由此可见，现代悬索桥在我国已具有相当规模和水平，已经进人世界悬索桥的先进行列。
图一：江阴长江大桥一、悬索桥的发展现状悬索桥是特大跨径桥梁的主要形式之一。
但从发展趋势上看，斜拉桥具有明显优势。
但根据地形，地质条件，若能采用隧道式锚碇，悬索桥在千米以内，也可以同斜拉桥竞争。
根据理论分析，就目前的建材水平，悬索桥的最大跨径可达到3500m左右。
已建成的日本明石海峡大桥，主跨已达1990m。
正在建设中的意大利墨西拿海峡大桥，设计方案之一是悬索桥，其主跨3300m。
当然还有规划中更大跨径的悬索桥。
图二：意大利墨西拿海峡大桥（效果图）悬索桥跨径增大，如上所述当跨径达3500m时，动力问题将是一个突出的矛盾，所以，对特大跨桥梁，已提出用悬索桥和斜拉桥相结合的“吊拉式”桥型。
在国外这种桥型目前还停留在研究之中，并未诸实施。
然而，在我国贵州省乌江1997年底建成了一座用预应力钢纤维混凝土薄壁箱梁作为加劲梁的吊拉组合桥，把桥梁工作者多年梦寐追求的桥型付诸实现，这是贵州桥梁工作者的大胆尝试，对推动我国乃至世界桥梁建设都有巨大作用。
乌江吊拉组合桥，经过近两年运行和测试，结构性能良好，特别是两种桥型交接部位的处理，较为合理。
千米跨度高速铁路悬索桥建造技术现状与展望
本刊特稿

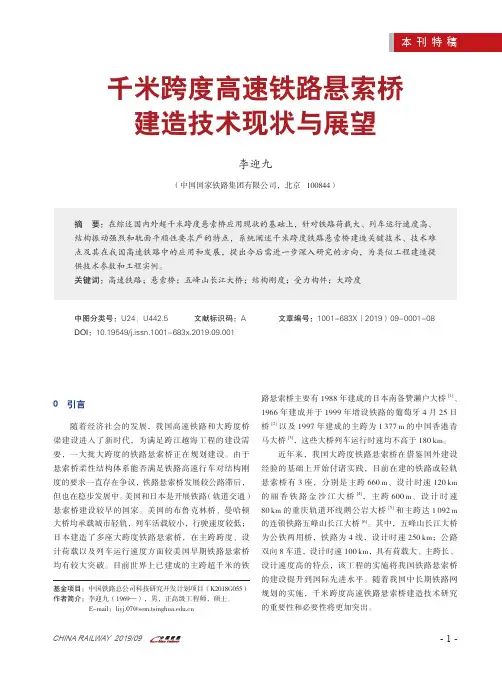

千米跨度高速铁路悬索桥 建造技术现状与展望
李迎九
（中国国家铁路集团有限公司，北京 100844）
摘 要：在综述国内外超千米跨度悬索桥应用现状的基础上，针对铁路荷载大、列车运行速度高、 结构振动强烈和轨面平顺性要求严的特点，系统阐述千米跨度铁路悬索桥建造关键技术、技术难 点及其在我国高速铁路中的应用和发展，提出今后需进一步深入研究的方向，为类似工程建造提 供技术参数和工程实例。 关键词：高速铁路；悬索桥；五峰山长江大桥；结构刚度；受力构件；大跨度
CHINA RAILWAY 2019/09
-1-
本刊特稿
千米跨度高速铁路悬索桥建造技术现状与展望 李迎九
1 技术难点
和主缆拉力产生的重力刚度，随着结构跨度的增大及 其质量的增加，加劲梁弯曲刚度的贡献率逐渐减小，
铁路桥梁具有荷载大、列车运行速度高、轨面平 而主缆重力刚度的贡献率则逐渐增加，有效减小了加
键参数，目前尚未出台相应的技术规范。
车风作用下横向挠跨比为 1/380~1/600，横向强风作用
（3）铁路桥面结构及其受力性能。铁路桥面要有 下横向挠跨比为 1/100~1/200。我国公路悬索桥设计规 足够的稳定性和耐久性以满足列车走行性要求，需要 范 [7] 关于竖、横向刚度规定：加劲梁由车道荷载频遇
表 1 日本铁路悬索桥竖、横向刚度
大桥
主跨 /m
建成时 间/年
竖向 挠跨比
横向挠跨比 有车风作用 强风作用
大鸣门桥
876
1985 1/302
1/384
1/96
顺性要求严、结构振动强烈等显著特点，因此，千米 劲梁的挠度；结构横向刚度主要取决于加劲梁的横向
浅谈我国道路桥梁的发展现状及其发展趋势

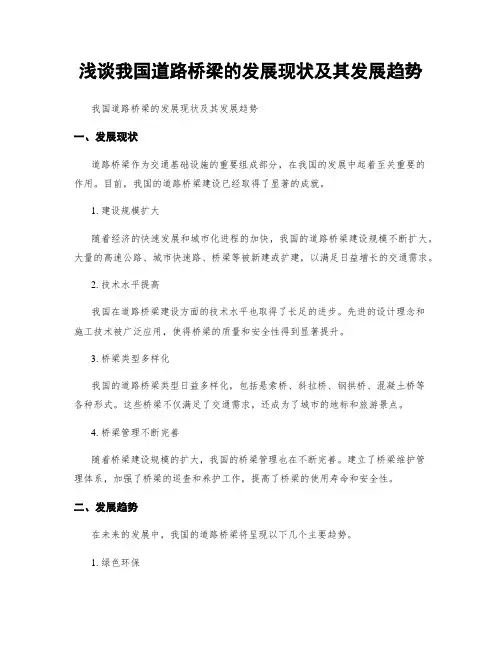

浅谈我国道路桥梁的发展现状及其发展趋势我国道路桥梁的发展现状及其发展趋势一、发展现状道路桥梁作为交通基础设施的重要组成部分，在我国的发展中起着至关重要的作用。
目前，我国的道路桥梁建设已经取得了显著的成就。
1. 建设规模扩大随着经济的快速发展和城市化进程的加快，我国的道路桥梁建设规模不断扩大。
大量的高速公路、城市快速路、桥梁等被新建或扩建，以满足日益增长的交通需求。
2. 技术水平提高我国在道路桥梁建设方面的技术水平也取得了长足的进步。
先进的设计理念和施工技术被广泛应用，使得桥梁的质量和安全性得到显著提升。
3. 桥梁类型多样化我国的道路桥梁类型日益多样化，包括悬索桥、斜拉桥、钢拱桥、混凝土桥等各种形式。
这些桥梁不仅满足了交通需求，还成为了城市的地标和旅游景点。
4. 桥梁管理不断完善随着桥梁建设规模的扩大，我国的桥梁管理也在不断完善。
建立了桥梁维护管理体系，加强了桥梁的巡查和养护工作，提高了桥梁的使用寿命和安全性。
二、发展趋势在未来的发展中，我国的道路桥梁将呈现以下几个主要趋势。
1. 绿色环保随着环保意识的增强，未来的道路桥梁建设将更加注重环境保护。
采用可再生材料和节能技术，减少对环境的影响，提高桥梁的可持续性。
2. 智能化随着信息技术的快速发展，未来的道路桥梁将更加智能化。
通过传感器和监控系统，实现对桥梁结构和运行状态的实时监测和管理，提高桥梁的安全性和可靠性。
3. 跨越大型水域未来，我国将面临更多跨越大型水域的道路桥梁建设需求。
这些桥梁将采用更先进的技术和材料，以满足跨越大型水域的要求，并提供更便捷的交通通道。
4. 高速化和大容量化随着交通需求的增长，未来的道路桥梁将更加高速化和大容量化。
高速公路和城市快速路将成为主要发展方向，桥梁将采用更宽敞的设计，以满足交通流量的需求。
5. 智慧城市的建设未来的道路桥梁将与智慧城市的建设相结合。
桥梁将成为城市交通系统的重要组成部分，与智能交通系统和城市管理系统相连接，实现交通的智能化和信息化。
悬索桥重点关键和难点分项工程的应对措施
悬索桥重点关键和难点分项工程的应对措施2023-10-27contents •悬索桥概述•重点关键分项工程•难点分项工程•应对措施•工程实例•总结与展望目录01悬索桥概述悬索桥的定义悬索桥是一种大跨度桥梁，以悬挂在两个高塔上的主缆为主要承重结构，利用主缆的拉力来承受荷载。
悬索桥的特点悬索桥具有跨度大、自重轻、承载能力强、结构简单、造型美观等特点，是现代桥梁工程中重要的结构形式之一。
悬索桥的定义与特点悬索桥的历史悬索桥起源于古代，早在公元前14世纪，古埃及人就开始建造悬索桥，此后逐渐在全世界得到发展。
悬索桥的发展随着材料科学和施工技术的进步，悬索桥得到了不断的发展和完善。
现代悬索桥在跨度、承载能力、施工难度等方面都有了显著的提升。
悬索桥的历史与发展悬索桥具有跨度大、自重轻、承载能力强、结构简单、造型美观等优点，适合用于跨越深谷、大江大河等复杂地形条件。
优点悬索桥的缺点包括施工难度大、对材料要求高、抗风能力相对较弱等。
在建造过程中需要解决的关键技术和问题包括高塔的稳定性、主缆的制造和安装、吊装等。
缺点悬索桥的优缺点02重点关键分项工程总结词主缆是悬索桥的主要受力构件，直接影响到桥梁的整体性能和安全。
详细描述主缆由多股钢丝组成，施工过程中需要确保钢丝的强度和韧性，同时要防止钢丝的锈蚀和磨损。
为了确保主缆的稳定性，需要精确计算主缆的长度和垂度，并采取有效的架设和固定措施。
总结词吊索是连接主缆和钢箱梁的关键构件，其性能直接影响到桥梁的承载能力和稳定性。
详细描述吊索工程需要选择高强度、低松弛、抗疲劳的钢丝，并采用专业的加工和安装方法，确保其精度和稳定性。
同时，吊索的长度和跨度也需要精确计算和调整，以适应不同的施工环境和桥梁结构。
钢箱梁是悬索桥的主要承载构件，其质量和稳定性对桥梁的性能和安全至关重要。
详细描述钢箱梁工程需要采用高强度、高质量的钢材，并进行精确的加工和焊接。
在安装过程中，需要采取有效的支撑和固定措施，确保钢箱梁的位置和稳定性。
国内外悬索桥的发展概况
古根代。悬索桥一般只适用于人、畜通过，跨径小，桥面窄，
无加劲梁，上下波动大 5
泸定桥位于中国四川省西部的大渡河上，
是一座由清朝康熙帝御批建造的悬索桥。
6
国外现代悬索桥的发展大致可以分为两个时期：前期和 后期
前期（1801——1870）
从1801年现代悬索桥大师詹姆斯·芬莱建雅各布涧悬索桥开始至罗勃 林的逝世、布鲁克林桥的建成。这一时期有以下典型桥例：
悬索桥的跨越能力大、抗震性能好、桥型美观，已越来
越成为特大跨度桥梁的首选桥型。
由于悬索桥是柔性结构，对风荷载激励非常敏感，对悬 索桥（特别是大跨悬索桥），空气动力稳定性往往成为
设计的主要控制因素。 3
古代悬索桥
悬
前期（1801——1870）
索
国外
桥
后期（1871年至今）
的
近现代悬索桥
发
近代（1858—— 1949 )
建成时间：1926年 跨度：218+533+218（m） 加劲梁：钢桁梁
12
20世纪30年代是美国大跨度悬索桥发展 最迅速的时期。其中最有代表性的三座 桥为： 1931年建成首座跨度破千米的悬索桥— 华盛顿桥，主跨达1067m； 1936年建成旧金山—奥克兰海湾桥西桥， 由一前一后两座主跨均为705m的悬索桥 组成； 1937年建成的旧金山金门大桥，主跨 1280m，保持了最大跨度记录27年之久。
里昂机械 工程师赛昆和拉梅首先用锻铁丝代替链条，在俄国跨丰塔卡 河建成第一座法国式悬索桥。1844年，俄国在彼得堡建成涅瓦河悬 索桥。
美国在向法国学习后，也开始用锻铁丝代替缆索，先后修建了跨俄亥 俄河的悬索桥、匹兹堡悬索桥等吊桥。罗伯林一家两代三口人用15年 时间，并为之付出生命和一生智慧于1883年建成的布鲁克林桥，主 跨达488m，当时号称“世界第八大奇迹”。
悬索桥的发展、现状和展望 - 1-1悬索桥的发展(ppt文档)
悬索桥 —发展、结构特点及类型
悬索桥的发展、结构特点及类型
悬 索 桥 的定义
悬索桥又名吊桥（Suspension Bridge），是以悬索（大 缆）为主要承重结构,与桥塔、锚锭、吊杆和桥面结构 （加劲梁）组成的缆索承重桥，悬索承受拉力,现在主 要由高强钢丝制成，是目前跨越能力最大的桥梁结构 型式
桥梁工程下悬索桥发展结构特点及类型悬索桥的发展结构特点及类型悬索桥又名吊桥suspensionbridge是以悬索大缆为主要承重结构与桥塔锚锭吊杆和桥面结构加劲梁组成的缆索承重桥悬索承受拉力现在主要由高强钢丝制成是目前跨越能力最大的桥梁结构型式桥梁工程下悬索桥的发展结构特点及类型悬索桥的发展现状和展望知识点9悬索桥的结构特点知识点10悬索桥的体系类型知识点10
《桥梁工程》（下）ຫໍສະໝຸດ 悬索桥的发展、结构特点及类型
悬索桥的发展、现状和展望（知识点9） 悬索桥的结构特点（知识点10） 悬索桥的体系类型（知识点10 ） 悬索桥的体系布置（知识点10 ）
《桥梁工程》（下）
桥梁施工中的悬索桥技术与挑战
桥梁施工中的悬索桥技术与挑战桥梁作为连接城市和乡村、连接人们的重要交通工具之一，承载着人们的出行需求和经济发展的重任。
在桥梁的设计和施工中，悬索桥技术被广泛应用，这一技术不仅能够满足较长跨度的要求，还具有美观大方的特点。
然而，悬索桥施工中也存在着一些技术难题和挑战。
悬索桥是以主梁为主体，由一根或多根悬索来承载主梁自重和活载荷的桥梁形式。
相比于其他桥梁形式，悬索桥能够跨越较大的跨度，减少桥梁的支撑点数量，使得通行更加便捷。
悬索桥的设计和施工需要考虑到多种因素，如地质条件、水位变化、风荷载等，以确保桥梁的稳固和安全。
首先，悬索桥的施工过程需要克服地质条件的挑战。
在平原地区，由于地基稳定，施工相对较为容易。
然而，当遇到复杂的地质条件，如深层软土、岩石地质等，施工难度就会大大增加。
在悬索桥的塔台建设中，对于不同的地质条件需要采用不同的支撑方式和施工方案，以确保塔台的稳固性。
其次，悬索桥施工还需要考虑水位变化对施工的影响。
河流和湖泊是悬索桥常见的跨越对象。
在施工过程中，水位的变化会给悬索桥的建设带来一定的困难。
特别是在江河交汇处或者潮汐区域，需要通过合理的工程设计和施工方法来保证悬索桥的稳定和安全。
悬索桥施工中的另一个技术难题是风荷载。
由于悬挂于悬索上的主梁在风中会产生较大的振动，因此需要采取一系列措施来降低振幅，保证悬索桥的安全。
在设计过程中，需要合理选取悬索的弹性模量和断面积，以减小主梁的横向振动。
同时，在施工过程中，还需要采取施工灵活性控制技术，增强悬索桥的抗风性能。
除了技术方面的挑战，悬索桥施工中还存在着经济和环境的考虑。
由于悬索桥的设计和施工成本较高，需要投入大量的资金和人力资源。
此外，在施工过程中，需要合理利用材料和能源，减少对环境的影响。
因此，悬索桥施工需要综合考虑技术、经济和环境因素，以确保桥梁的可持续发展。
在面对以上挑战时，悬索桥施工中的技术创新起着重要的作用。
随着科技的不断进步，施工技术也不断更新。
悬索桥的现状与展望
➢ 1999年，中国江阴长江大桥，主跨1385 米，中国第一座超千米悬索桥(8)
大伯尔特桥加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
第12页，共47页。
世界前十名悬索桥一览表
序号 1 2 3 4 5 6 7 8 9 10 10
竣工日期 1998 2009 1996 2005 2012 1981 1999 1997 1964 1937 2007
第13页，共47页。
世界前十名悬索桥一览表
序号 1 2 3 4 5 6 7 8 9 10 10
桥名 明石海峡大桥 西堠门大桥 大伯尔特桥 润扬长江公路大桥 南京长江四桥
亨伯尔桥 江阴长江公路大桥
忽略挠度理论中活载引起的主缆水平分力与竖向位移 之间的非线性关系。计算结果：加劲梁弯距较弹性理
论结果要小。
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。日本明ຫໍສະໝຸດ 海峡大桥第20页，共47页。
二、悬索桥的设计与材料技术
• （一）悬索桥计算方法的发展
➢ 弹性理论
➢ 挠度理论
➢ 有限位移理论
挠度理论的简化, 使它的应用范围限制在600 m以下的 悬索桥，对于跨度大于600 m的悬索桥
➢ （2）抗风理论
桥梁抗风设计数值化和精细化是现代桥梁防灾减灾技术的热点问题之一，
主要通过理论分析、C F D数值模拟手段，对桥梁风振机理及流体-同体耦
合作用进行更深的研究，进一步提高和完善CFD技术，建立“数值
风洞”和“桥梁抗风虚拟现实”技术，实现“全物理、全系统、
三维、高分辨率、高逼真”的桥梁结构气动弹性数值模拟。
一.悬索桥的发展 二. 悬索桥的设计与材料技术
自锚式悬索桥的综述
自锚式悬索桥的综述构建拥有一定规模的桥梁工程是城市化进程中的必要组成部分，而自锚式悬索桥，在工程技术上具备了一定的发展前景。
因此，本文将从建筑专家的角度，对自锚式悬索桥进行综述。
本文将从以下五个方面进行分析：一、自锚式悬索桥的概述自锚式悬索桥属于现代化悬索桥的一种类型，建造时可以脱离传统锚具的使用。
它是一种连结两边大陆的现代桥梁工程，主跨向形为悬索，以悬挂索的方式连接于下放缆，并由自锚装置和主塔的承载力共同支撑，支撑物的内容质调配要求较高。
自锚式悬索桥是一种跨度较长的桥梁，其制造需要更高的技术和材料。
由于其结构特性，使得该类桥梁能够承受较大的荷载，并且在不牺牲桥梁的整体强度情况下，可以达到优秀的流畅性和结构简单性。
二、自锚式悬索桥的优点自锚式悬索桥具有以下优点：1. 结构简单通常自锚式悬索桥只有一至两个塔，整体结构简单明了，操作简洁，维护也方便；2.纤维混凝土是一种有效的材料，不仅强度和韧性都很高，并且可以使悬索桥的跨度实现大规模的变化；3. 确保桥梁强度，减少维护成本；4. 具有良好的自锚定能力，降低了工期，省去了锚具的使用，减少了成本；5. 对于环境遮挡物的压力较强，在自锚式悬索桥的支撑下，协同优化来使对气象条件的自适应性更强；三、自锚式悬索桥的缺点1. 建造难度大，需要高精度的制造过程；2. 需要高质量材料，建造成本较高；3. 需要对环境条件进行严格的考虑和设计，如风、雨、地震等灾害；四、自锚式悬索桥的工程实例分析1. 汉江大桥（中华人民共和国第一长跨钢斜拉桥），主跨1104米，总长1670米，建于1993-1995年间，位于中国河南省郑州市新郑市汝河之下。
2. 宝华山双塔拱桥，是中国目前仅存的悬索桥桁架结构的一座大跨度悬索桥，主跨660米，总长1299.5米，位于四川省巴中市南江县。
3. 大澳大桥，位于香港新界西贡区，是一座容纳行人、自行车和车辆的悬索桥，主跨180米，总长610米，建于1997年。
现代悬索桥主缆防护现状与展望
桥梁处在跨越江河湖海和承力的环境下 ,主缆钢丝 在自然环境和应力下的腐蚀是难以避免的 ,必须进 行主缆防护 ,以延长悬索桥的安全使用寿命 。结合 国内某悬索桥建设项目要求 ,对国内主要悬索桥营 运钢结构现状进行了现场调查 ,对欧美悬索桥主缆 防护情况进行了文献资料调查 。本文结合本次调查 和专题组对缆索结构及缆索防护的长期观察研究 ,介 绍悬索桥主缆防护现状 ,并展望主缆防护发展方向 。
2 悬索桥主缆防护方法 调查结果表明 ,世界各地现代悬索桥主要采用
图 1 传统主缆腻子缠丝涂料涂装防护方法
悬索桥主缆防护技术与趋势
悬索桥主缆防护技术与趋势摘要：悬索桥因具有跨越能力大、抗震能力强、轻型美观等优点，已成为跨越大江、大河、峡谷等的首选桥型之一。
主缆是悬索桥的主要承重构件，也是决定悬索桥结构安全的重要构件，其本身的安全性至关重要。
随着科学技术、建筑材料和交通运输的快速发展，现代悬索桥向着超大跨度方向发展，对主缆强度和防腐性能要求更高。
现在国内外已建悬索桥主缆钢丝受损或受腐蚀而失效的问题日益严重，在运行几年后几乎都有钢丝强度损失的现象，给生命安全带来威胁。
通过查阅文献资料以及调研国内典型悬索桥进行了总结与探讨，调研范围包括多种典型桥梁。
关键词：悬索桥；主缆；防护；技术现状；发展趋势悬索桥的主缆是大桥的生命线，具有不可更换的特性，主缆长期暴露在大气环境中，经受着各种不利的环境的腐蚀，导致主要钢丝易腐蚀。
结合对悬索桥主缆防护的现场调研及文献查阅，介绍国内外悬索桥主缆防护技术现状，分析和探讨未来悬索桥主缆防护技术的发展及应用问题。
1悬索桥典型主缆防护技术及应用现状1.1典型主缆防护技术及应用调研结果表明，近年来新建大跨径悬索桥主缆基本均安装了主缆除湿系统，主缆除湿技术在逐步发展，制约主缆除湿技术发展的主因是主缆系统的密封防护效果。
与主缆除湿配套的密封防护主要有4种方案，这4种典型主缆密封防护技术按照时间发展的顺序可以归纳为：S形缠丝+柔性涂料方案、不干性防腐腻子+圆形缠丝+硫化型橡胶密封剂+耐候性面漆方案、S形缠丝+硫化型橡胶密封剂+高耐候面漆方案、S形或圆形缠绕钢丝+缠包带方案。
方案1是从日本直接技术引进的主缆密封防护技术，始于润扬长江大桥，终于南京长江四桥，之后未再使用；方案2主缆密封防护技术与除湿技术互相适应进程中的一个过渡技术方案，全国大跨径悬索桥中，仅鹦鹉洲长江大桥使用过一次，因为主缆除湿技术的采用，后期所有的悬索桥都取消了主缆钢丝不干性防腐腻子填缝；方案3是考虑到纯柔性涂料涂层与除湿系统配套使用时，密封效果不佳这一缺陷发展起来的，目前是应用较多的设计方案之一；方案4从清水河大桥、龙江特大桥发展起来的，以缠包带作为主要密封材料的方案，也是应用较多的设计方案之一。
桥梁工程悬索桥的方案设计论文
03
方案设计理论基础
结构设计理论
结构设计原则
悬索桥的结构设计应遵循力学原 理，确保结构在各种工况下的稳
定性、安全性和耐久性。
结构分析方法
采用有限元分析、有限差分分析等 数值方法对悬索桥的结构进行详细 分析，以确定结构的应力分布、变 形情况和承载能力。
结构优化设计
根据分析结果，对悬索桥的结构进 行优化设计，以减小结构重量、提 高结构效率、降低施工难度和成本 。
美学评估与优化
景观协调性
评估悬索桥与周围景观的协调性学角度评估桥梁的设计，包括线条、比例、色彩等方面，提 升桥梁的艺术价值。
文化元素
考虑将当地文化元素融入桥梁设计，提升桥梁的文化内涵。
06
结论与展望
研究结论
悬索桥方案设计具有较高的可行性和 实用性，能够满足桥梁跨度大、承载 能力强的要求。
持续的桥梁工程。
THANKS
谢谢您的观看
发展
现代悬索桥在材料选择、结构设计、施工方法等方面不断创新，实现了更大跨 度和更高承载能力的突破。
悬索桥的类型和应用
类型
根据主缆形式的不同，悬索桥可分为单跨悬索桥、双跨悬索桥和多跨悬索桥等类 型。
应用
悬索桥广泛应用于公路、铁路、城市交通等领域的桥梁工程，尤其在跨越峡谷、 河流、海峡等复杂地形时具有显著优势。
根据交通需求和功能要求，选 择合理的桥面结构形式，如混
凝土桥面板或钢桥面板。
施工方法设计实践
01
02
03
施工方法选择
根据桥梁规模、地形条件 、施工条件等因素，选择 合适的施工方法，如预制 拼装、常规施工等。
施工控制技术
采用先进的施工控制技术 ，确保施工过程中的结构 安全和精度。
2024年我国道路桥梁施工技术的现状及发展趋势
2024年我国道路桥梁施工技术的现状及发展趋势一、现状概述近年来，随着我国经济的迅猛发展和基础设施建设的不断推进，道路桥梁建设规模持续扩大，技术水平也取得了显著提升。
目前，我国的道路桥梁施工技术已经形成了较为完整的体系，涵盖了从设计、施工到养护管理的各个环节。
在施工材料方面，高强度、高耐久性材料的应用日益广泛，有效提升了桥梁的承载能力和使用寿命。
在施工工艺上，随着预制拼装技术、无支架施工等先进技术的应用，施工效率和质量都得到了显著提高。
此外，智能化、信息化技术在道路桥梁施工中也得到了广泛应用，如BIM技术、物联网技术等，这些技术的应用有效提升了施工过程的精细化管理水平。
然而，我国道路桥梁施工技术仍存在一些不足。
一方面，部分地区由于技术水平和经济条件限制，仍然采用传统的施工方法，施工质量和效率有待提升。
另一方面，面对日益复杂的工程环境和更高的安全要求，施工技术创新的需求日益迫切。
二、技术创新与突破面对现状，我国道路桥梁施工技术在多个方面取得了创新与突破。
首先，在材料科学领域，新型的高性能混凝土、钢纤维混凝土等材料的研发和应用，有效提高了桥梁的承载力和耐久性。
其次，在施工工艺方面，预制拼装技术、悬索桥施工技术、斜拉桥施工技术等先进技术的应用，不仅提高了施工效率，还降低了对环境的影响。
此外，智能化、信息化技术的应用也是技术创新的重要方面，如通过BIM技术进行三维建模和虚拟施工，有效提高了施工过程的可视化程度和管理水平。
这些技术创新和突破不仅提升了我国道路桥梁施工技术的整体水平，也为我国基础设施建设提供了有力支撑。
三、发展趋势分析展望未来，我国道路桥梁施工技术将呈现以下几个发展趋势：绿色化：随着环保理念的深入人心和可持续发展战略的实施，绿色施工将成为未来道路桥梁施工技术的重要发展方向。
通过采用环保材料、节能工艺和循环利用等手段，减少施工过程中的能源消耗和环境污染。
智能化：随着人工智能、大数据等技术的不断发展，智能化施工将成为未来道路桥梁施工技术的重要特征。
斜拉桥与悬索桥的现状受力特点及构造[详细]
![斜拉桥与悬索桥的现状受力特点及构造[详细]](https://img.taocdn.com/s3/m/5130dabd7cd184254b3535df.png)
（四）截面
➢主梁
斜拉桥的主梁宜在全长范围内布置成连续体系。 新的设计细则明确提出斜拉桥主梁的四种形式:
➢混凝土梁 ➢钢梁 ➢组合梁 ➢混合梁
钢主梁截面形式: 箱形、梁板式、分离式边箱、钢板梁截面。
当采用双层桥面的主梁时，宜采用桁架形式。
重庆菜园坝大桥
主梁横向连接系
新设计细则中规定 主梁斜拉索锚固区必须设置横向连接系。支座处 横
（三）结构体系
a) 主 梁 b) 拉 索 c) 索 塔 d) 桥 墩 e) 桥 台
➢漂浮体系:塔墩固结, 梁在塔处不设支座, 边墩上仅设纵向滑动支座.
➢支承体系:塔墩固结,在所有墩, 塔处梁下均设有支座.(当支座是 纵向滑动支座时,叫做半漂浮体系)
主梁与塔柱之间横向约束示意图
➢塔梁固结体系:塔梁固结,墩处设有支座.
➢刚构体系:塔,梁,墩均固结,不需支座,不需体系转换.
按拉索的锚拉体系不同而形成 的三种结构体系
自锚式斜拉桥 地锚式斜拉桥 部分地锚式斜拉桥
A）自锚式斜拉桥
自锚体系中，锚固在端支点处的拉索索力 最大，一般需要较大的截面，并且它对控制塔 顶的变为起着重要的作用，是最重要的一根拉 索，被成为端锚索。
可减少水中墩及深水基础，故总体布置时一 般从经济角度考虑，宜采用独塔布置方案， 根据桥位地形及跨径需要等各种因素也可选 用双塔布置或多塔布置
桥涵工程
18
（二）跨径布置
现代斜拉桥最典型的跨径布置有两种：即双 塔三跨式和独塔双跨式。在特殊情况下也可 布置成独塔单跨式、双塔单跨式及多塔多跨 式。
辅助墩的作用：斜拉桥在边跨设置辅助墩， 可以增强结构体系的刚度，明显地改善边跨 内力和减小挠度，特别是对辅助墩附近主梁 断面的内里有明显的改善。设置辅助墩后大 大减小了活载引起的梁端转角，使伸缩缝不 易受损。当索塔刚度不够大时，辅助墩还可 以约束塔身的变形，从而改善中跨的内力及 挠度。反之，如索塔的刚度较大，则将辅助 墩对中跨的受理状态就没有明显的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13 马鞍山长江公路大桥左汊桥
1080+1080
14 宜昌长江公路大桥
246.255+960+246.255
15 西陵长江大桥
225+900+255
16 沪蓉西巴东四渡河大桥
Hale Waihona Puke 90017 虎门大桥
302+888+348.5
18 张花高速澧水特大桥
200+856+190
19 武汉鹦鹉洲长江大桥
225+850+850+225
8
香港青马桥
9
维拉扎诺桥
10
金门桥
10
阳逻长江大桥
1410 1385 1377 1298.5 1280 1280
英国 中国 中国 美国 美国 中国
1981 1999 1997 1964 1937 2007
中国主跨500m以上悬索桥
序号
桥名
跨径(m)
1 虎门二桥坭洲水道桥
688+1680
2 舟山西堠门大桥
一、悬索桥的发展
• （四）20世纪60年代欧美的悬索 桥——第二次发展高峰
• 进入60年代后，美国
➢ 1960年于纽约的圣•劳伦斯河上 建成跨度655m的Seaway Skyway桥
➢ 1961年接着在纽约的东河上建 成跨度为549m的ThrongsNeck桥
➢ 1964年又再显身手于纽约海湾 建成主跨超过金门大桥18m的维 拉扎诺海峡桥（1298.5m）， 此桥的世界桥梁第一大跨度记录 曾保持了17年之久，一直到 1981年才被英国的主跨为 1410m的恒伯尔桥打破
竣工年 2018 2009 2005 2012 1999 1997 2007
2008 2007
2001 1996
1997
2008 1999
2008 2000 2004
1984
地理位置 广东 浙江 江苏省 江苏省 江苏省 香港 湖北 广东 湖南 广东 贵州 江苏省 安徽 湖北省 湖北省 湖北 广东省 湖南 湖北 陕西 福建省 贵州 重庆市 重庆市 重庆市 重庆市 西藏
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
日本明石海峡大桥
二、悬索桥的设计与材料技术
• （一）悬索桥计算方法的发展
➢ 弹性理论
➢ 挠度理论
弹性理论过分强调加劲梁刚度的
作用, 使梁高过大, 外形显得笨重, 在 跨度上也难以有很大提高。在悬索桥 的建造中, 人们开始认识到主缆重力 刚度的作用。1888年, 在维也纳由米 兰提出了挠度理论,
。 美国国家历史地标
一、悬索桥的发展
• （一）1930年前后美国的悬 索桥——第一次发展高峰
20世纪20年代美国各地建成较多 的小跨度城市悬索桥。
20世纪30年代是美国修建大跨度 悬索桥的最兴旺时期
• 1931年，第一座突破千米的悬 索桥—主跨1006米的美国纽约 华盛顿桥
• 1937年，主跨1280米的悬索桥， 美国旧金山金门大桥
➢ 弹性理论
➢ 挠度理论
➢ 有限位移理论
（二）悬索桥设计理论的新发展
➢ （1）抗震理论
是结构抗震设计的未来发展方向，是21世纪桥梁抗震
。 设计的大潮流
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
日本明石海峡大桥
二、悬索桥的设计与材料技术
（一）悬索桥计算方法的发展
➢ 弹性理论
➢ 挠度理论
➢ 有限位移理论
梁结构气动弹性数值模拟。
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
二、悬索桥的设计与材料技术
（一）悬索桥计算方法的发展
➢ 弹性理论 ➢ 挠度理论 ➢ 有限位移理论
（二）悬索桥设计理论的新发展
➢ （1）抗震理论 ➢ （2）抗风理论。 ➢ （3）耐久性分析理论
材料方面主要集中在大气环境中混凝土的碳化和钢筋 的锈蚀问题研究；
日本明石海峡大桥
二、悬索桥的设计与材料技术
•
（一）悬索桥计算方法的发展
➢ 弹性理论
➢ 挠度理论
➢ 有限位移理论
（二）悬索桥设计理论的新发展
➢ （1）抗震理论
➢ （2）抗风理论。
➢ （3）耐久性分析理论
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
日本明石海峡大桥
二、悬索桥的设计与材料技术
•
（一）悬索桥计算方法的发展
➢ 成立了塔科马桥的事故调查委 员会，经过利用风洞进行三维模 型试验，肯定了无衰减的反复力 逐渐累积起来以后可以发生极度 的共振乃至破坏
➢ 1950年按原有跨度重建塔科马 新桥
➢ 塔科马新桥的设计，悬索桥的模 型风洞试验从此在设计中成为必 要的手段
➢ 美国还重新检查了一些在30年代 所建悬索桥的抗风能力。
恒伯尔桥
恒伯尔桥桥塔采用由横梁联系的钢筋混凝土空心双塔柱
一、悬索桥的发展
• （六）20世纪90年代以亚洲为主 的悬索桥——第四次发展高峰
➢ 1997年，丹麦大伯尔特桥桥, 主 跨1624米悬索桥(3)
➢ 1997年，中国香港青马大桥, 主 跨1377米, 是当时最大跨度公铁 二用悬索桥(7)
➢ 1998年，日本明石海峡大桥， 主跨1991米，是世界最大跨度 悬索桥(1)
➢ 目前维拉扎诺海峡桥在香港青马 桥（1377) 之后 ，第九位
➢ 英国主跨988m的塞文桥为代表
维拉扎诺海峡桥
一、悬索桥的发展
• （五）20世纪70年代－80年代的 欧洲与日本的悬索桥——第三次 发展高峰
➢ 1970年丹麦建成主跨为600m 的小贝尔特桥，1973年又在土 耳其伊斯坦布尔建成主跨为 1074m的博斯普鲁斯海峡第一 大桥。
明石海峡桥
鲁克林大桥
西堠门大桥
一、悬索桥的发展
• （一）1930年前后美国的悬 索桥——第一次发展高峰
鲁克林大桥（英语：Brooklyn Bridge），是美国最老的悬索桥之一， 主跨486m，其1,825米长的桥面横 跨东河连接美国纽约州纽约市的曼.哈 顿与布鲁克林。在1883年完工时是 世界上最长的悬索桥以及第一座使用 由钢铁制成的悬索的桥梁。
➢ 1999年，中国江阴长江大桥， 主跨1385米，中国第一座超千 米悬索桥(8)
大伯尔特桥加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
世界前十名悬索桥一览表
序号 1 2 3 4 5 6 7 8 9 10 10
桥名 明石海峡大桥
西堠门大桥 大伯尔特桥 润扬长江公路大桥 南京长江四桥
亨伯尔桥 江阴长江公路大桥
在构件方面主要集中在锈蚀钢筋混凝土构件的受力性 能研究；
在结构方面主要集中在调查、评估等方法研究 研究热点包括耐久性计算机数值模拟分析系统、耐久
性基础研究、基于全寿命的混凝土桥梁设计方法
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
日本明石海峡大桥
二、悬索桥的设计与材料技术
•
（一）悬索桥计算方法的发展
➢ 弹性理论
➢ 挠度理论
➢ 有限位移理论
挠度理论的简化, 使它的应用范围限制在 600 m以下的悬索桥，对于跨度大于600 m的悬索桥
悬索桥的每根构件作为研究对象，适于大 跨径
该方法是适合于电算的有限元方法，全面 考虑大位移引起的悬索桥几何非线性因素， 计算结果比挠度理论精确。
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
二、悬索桥的设计与材料技术
• （一）悬索桥计算方法的发展
➢ 弹性理论 ➢ 挠度理论 ➢ 有限位移理论
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
二、悬索桥的设计与材料技术
• （一）悬索桥计算方法的发展
➢ 弹性理论
• 不考虑结构体系变形对内力的影 响，按普通的结构力学方法计算 ，计算结构偏大。这种方法只适 用于跨度小于200m且加劲梁的 高度为跨径的1/40左右时的悬 索桥。
结构型式 双塔双跨钢箱梁 单跨双铰箱梁 单跨双铰箱梁 双塔三跨钢箱梁 单跨双铰箱梁 单跨双铰钢桁梁 单跨钢箱梁 单跨钢箱梁 单跨钢桁架梁 单跨钢箱梁 单跨钢桁架梁 三塔双跨钢箱梁 三塔双跨钢箱梁 单跨双铰箱梁 单跨双铰箱梁 单跨钢桁架梁 桥面距谷底560m 单跨双铰箱梁 单跨钢桁架叠合梁悬索桥 三塔四跨钢箱梁悬索桥 钢箱梁 三跨连续钢箱梁 单跨双铰钢桁加劲梁悬索桥 单跨钢箱梁 三跨连续钢箱梁 单跨双铰钢桁架加劲梁 单跨双铰钢管桁梁 单跨双铰砼板梁
香港青马桥 维拉扎诺桥
金门桥 阳逻长江大桥
主跨长/m 1991 1650 1624 1490 1418 1410 1385 1377
1298.5 1280 1280
国家 日本 中国 丹麦 中国 中国 英国 中国 中国 美国 美国 中国
竣工日期 1998 2009 1996 2005 2012 1981 1999 1997 1964 1937 2007
挠度理论以加劲梁整体和主缆索整体 为研究对象，考虑悬索竖向变形对内 力的影响
忽略挠度理论中活载引起的主缆水平 分力与竖向位移之间的非线性关系。 计算结果：加劲梁弯距较弹性理论结 果要小。
加劲梁为扁平钢箱，分段运至桥下后吊装焊接就位。
日本明石海峡大桥
二、悬索桥的设计与材料技术
• （一）悬索桥计算方法的发展
• 进入二十世纪以来，悬索桥进入了一个朝低高度主梁、高强度材料 和大跨径方向发展的阶段，加劲梁以桁架为主，梁的高跨比在 1/150左右。
• 二战后，悬索桥进入了新的发展时期，欧洲各国采用了抗风性能好
的薄壁箱形截面加劲梁。
明石海峡桥
鲁克林大桥
西堠门大桥
汇报提纲
一.悬索桥的发展 二. 悬索桥的设计与材料技术 三. 悬索桥的施工技术 四. 悬索桥的评估、监测、养护技术 五. 未来悬索桥发展趋势
