瓦斯继电器的原理

瓦斯继电器的原理

瓦斯继电器的原理
瓦斯继电器是一种用于控制气体流量的设备。

它基于一个简单的原理,通过利用气体压力差来控制继电器的开关状态。

瓦斯继电器由一个装有弹簧的活塞组成。

当气体通过继电器时,它会施加压力在活塞上。

这个压力会使得活塞向下移动,撤销让弹簧压缩的力。

当气体压力足够高时,活塞会被推到下面的位置,弹簧将被完全释放。

这种情况下,继电器处于断开状态,气体无法通过。

当气体压力降低时,活塞上的压力减小,弹簧会重新施加力使活塞上升。

当活塞上升到一定高度,继电器会重新连接,允许气体再次通过。

通过这种方式,瓦斯继电器能够根据气体流量的变化来控制继电器的状态。

当气体流量超过或低于预设的阈值时,继电器会相应地打开或关闭。

因此,瓦斯继电器的原理是通过检测气体压力差,利用活塞的位置来切换继电器的状态,从而控制气体流量。

这种继电器主要用于需要监测和控制气体流量的应用,例如燃气热水器和燃气炉等。

气体继电器的工作原理及应用

气体继电器的工作原理及应用

气体继电器的工作原理及应用1. 气体继电器的概述气体继电器是一种用于控制气体流动的设备,可以通过控制气体的压力、流量等参数来实现电气信号的控制。

该继电器广泛应用于工业自动化控制系统中,具有快速响应、高精度、可靠性好等特点。

2. 气体继电器的工作原理气体继电器的工作原理主要是通过气体的压力差异来实现控制。

其工作过程可分为以下几个步骤:•气体供给: 气体继电器通过气源供给系统获取所需气体。

•压力感应: 继电器中的压力感应器用于感知气体的压力变化。

•信号处理: 继电器将感知到的压力信号进行处理,判断是否满足触发条件。

•触发动作: 当触发条件满足时,继电器会通过控制气路的开关,使气体流动或截断。

•信号传输: 继电器会将触发信号传输给后续的控制设备,以实现电气信号的控制。

3. 气体继电器的应用领域气体继电器在工业自动化控制系统中有广泛的应用,常见的应用领域包括:•气动控制系统: 气体继电器在气动控制系统中起到控制气流的作用,常用于气动阀门的控制、气动执行机构的仿生控制等。

•气动传感器系统: 气体继电器用于对气体传感器输出信号进行控制,例如用于压力传感器的报警和保护功能。

•气体流量控制: 气体继电器可以根据需求调节气体流量,在气体流量控制系统中应用广泛。

•气体压力控制: 气体继电器通过控制气体压力,实现对气体流动的控制,常见于工业供气系统中。

•气体密封控制: 气体继电器可用于控制气体密封装置的开关,例如气动密封阀。

4. 气体继电器的优势和应用场景气体继电器相比其他控制元件有以下优势:•快速响应: 气体继电器能够迅速响应气体压力的变化,实现快速的控制动作,适用于需要快速反应的控制场景。

•高精度: 气体继电器具有较高的控制精度和可靠性,能够满足高精度控制的需求。

•可靠性好: 气体继电器采用机械控制结构,没有电气元件,具有较高的可靠性和耐用性。

•可调节性强: 气体继电器可以通过调节气体压力、流量等参数来实现精确的控制,具有较好的可调节性。

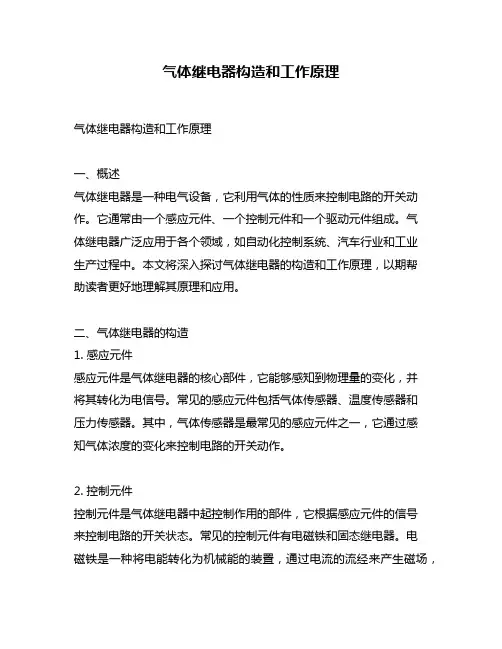

气体继电器构造和工作原理

气体继电器构造和工作原理

气体继电器构造和工作原理气体继电器构造和工作原理一、概述气体继电器是一种电气设备,它利用气体的性质来控制电路的开关动作。

它通常由一个感应元件、一个控制元件和一个驱动元件组成。

气体继电器广泛应用于各个领域,如自动化控制系统、汽车行业和工业生产过程中。

本文将深入探讨气体继电器的构造和工作原理,以期帮助读者更好地理解其原理和应用。

二、气体继电器的构造1. 感应元件感应元件是气体继电器的核心部件,它能够感知到物理量的变化,并将其转化为电信号。

常见的感应元件包括气体传感器、温度传感器和压力传感器。

其中,气体传感器是最常见的感应元件之一,它通过感知气体浓度的变化来控制电路的开关动作。

2. 控制元件控制元件是气体继电器中起控制作用的部件,它根据感应元件的信号来控制电路的开关状态。

常见的控制元件有电磁铁和固态继电器。

电磁铁是一种将电能转化为机械能的装置,通过电流的流经来产生磁场,并控制开关的动作。

固态继电器则利用电子元件来实现电路的控制,它具有高稳定性和长寿命的特点。

3. 驱动元件驱动元件负责将控制元件的控制信号传递给电路的继电器部分,从而使其实现开关动作。

常见的驱动元件有电磁线圈和半导体驱动器。

电磁线圈是通过电流的流经来产生磁场,并实现开关的动作。

而半导体驱动器则通过电子元件来实现电路的控制,它具有高速、低功耗和小尺寸的特点。

三、气体继电器的工作原理1. 工作流程气体继电器的工作流程包括感应、控制和驱动三个阶段。

在感应阶段,感应元件感知到物理量的变化,并将其转化为相应的信号。

在控制阶段,控制元件根据感应元件的信号来控制电路的开关状态。

在驱动阶段,驱动元件将控制元件的控制信号传递给电路的继电器部分,从而实现开关的动作。

2. 工作原理气体继电器利用气体的性质来实现电路的开关动作。

在正常工作状态下,感应元件感知到的物理量处于预设范围内,控制元件保持电路的闭合状态。

当感应元件感知到的物理量超出预设范围时,控制元件会接收到相应的信号,从而使电路断开。

气体继电器的信号电路原理

气体继电器的信号电路原理

气体继电器的信号电路原理
气体继电器是一种使用气体作为传导介质的电器装置,可以将一个电路的信号传导到另一个电路中。

其信号电路原理如下:
1. 气体通路:气体继电器内部有一个气体通路,通过这个通路将信号传递。

一般来说,气体继电器的信号通路由一个气体源、一个气体管道和一个气体放电装置组成。

2. 输入信号:输入信号通常由一个电路中的电压、电流或其他物理量产生。

当输入信号达到设定阈值时,将触发气体继电器。

3. 气体源:气体源是继电器的信号源,可以是气瓶、压缩机等设备。

信号通过气体源被压缩,产生一定的气体压力。

4. 气体管道:气体通过气体管道传递到继电器的输出端。

在气体管道中,通常会有阀门、压力传感器等控制元件来控制气体的流动。

5. 气体放电装置:气体放电装置是气体继电器中的重要部分,用于将信号从输入端传递到输出端。

它通常由一个或多个电极和一个气体间隙组成。

当输入信号达到设定阈值时,气体放电装置将自动进行放电。

6. 输出信号:当气体放电装置触发放电时,输出信号将在气体继电器的输出端
产生。

这个输出信号可以是一个电压、电流或其他物理量,用于触发下游电路的工作。

综上所述,气体继电器的信号电路原理是通过气体通路、气体源、气体管道和气体放电装置将输入信号传递到输出端,从而实现信号的传导和控制。

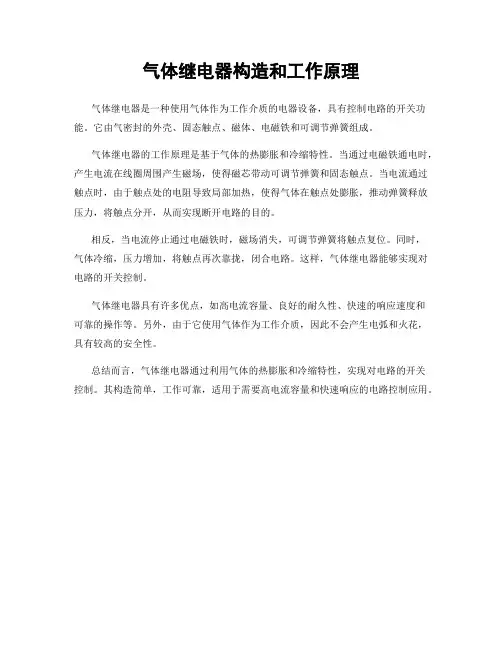

气体继电器构造和工作原理

气体继电器构造和工作原理

气体继电器构造和工作原理
气体继电器是一种使用气体作为工作介质的电器设备,具有控制电路的开关功能。

它由气密封的外壳、固态触点、磁体、电磁铁和可调节弹簧组成。

气体继电器的工作原理是基于气体的热膨胀和冷缩特性。

当通过电磁铁通电时,产生电流在线圈周围产生磁场,使得磁芯带动可调节弹簧和固态触点。

当电流通过触点时,由于触点处的电阻导致局部加热,使得气体在触点处膨胀,推动弹簧释放压力,将触点分开,从而实现断开电路的目的。

相反,当电流停止通过电磁铁时,磁场消失,可调节弹簧将触点复位。

同时,
气体冷缩,压力增加,将触点再次靠拢,闭合电路。

这样,气体继电器能够实现对电路的开关控制。

气体继电器具有许多优点,如高电流容量、良好的耐久性、快速的响应速度和
可靠的操作等。

另外,由于它使用气体作为工作介质,因此不会产生电弧和火花,具有较高的安全性。

总结而言,气体继电器通过利用气体的热膨胀和冷缩特性,实现对电路的开关
控制。

其构造简单,工作可靠,适用于需要高电流容量和快速响应的电路控制应用。

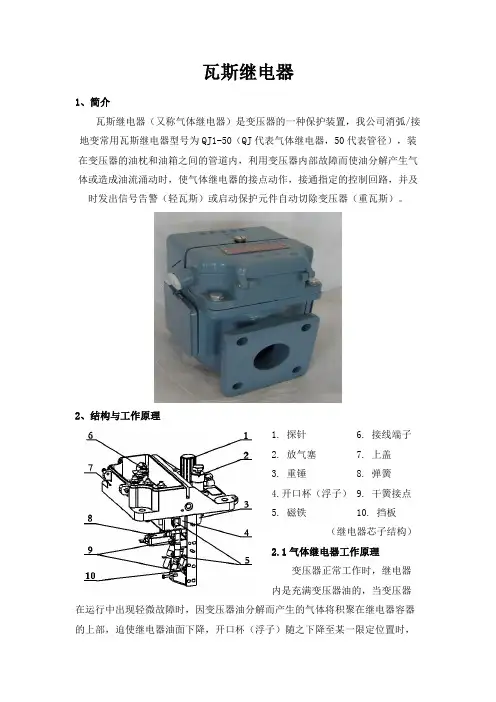

瓦斯继电器原理及安装使用说明

瓦斯继电器原理及安装使用说明

瓦斯继电器1、简介瓦斯继电器(又称气体继电器)是变压器的一种保护装置,我公司消弧/接地变常用瓦斯继电器型号为QJ1-50(QJ代表气体继电器,50代表管径),装在变压器的油枕和油箱之间的管道内,利用变压器内部故障而使油分解产生气体或造成油流涌动时,使气体继电器的接点动作,接通指定的控制回路,并及时发出信号告警(轻瓦斯)或启动保护元件自动切除变压器(重瓦斯)。

2、结构与工作原理1. 探针 6. 接线端子2. 放气塞 7. 上盖3. 重锤 8. 弹簧4.开口杯(浮子) 9. 干簧接点5. 磁铁 10. 挡板(继电器芯子结构)2.1气体继电器工作原理变压器正常工作时,继电器内是充满变压器油的,当变压器在运行中出现轻微故障时,因变压器油分解而产生的气体将积聚在继电器容器的上部,迫使继电器油面下降,开口杯(浮子)随之下降至某一限定位置时,磁铁使信号接点接通,发出报警信号。

若因变压器漏油而使油面降低,同样发出报警信号。

当变压器内部发生严重故障时(特别是匝间短路等其他变压器保护不能快速动作的故障),产生的强烈气体使油箱内压力瞬时升高,将会出现油的涌浪,从而在管路内产生油流,冲击继电器的挡板运动。

当挡板运行到某一限定位置时,磁铁使跳闸接点接通,将变压器从电网中切除。

2.2工作特性3.1瓦斯继电器的安装继电器应安装在油浸变压器油箱与储油柜之间的连接管路上,联管的内径应与继电器的管路通径(口径)一致,继电器上的箭头必须指向储油柜。

允许储油柜端稍高,但联管的轴线与水平面的倾斜度不得超过4%,或采用安装导气联管的方法,使变压器内部的气体易于汇集在继电器内。

继电器的安装位置应便于取气样及观察继电器,并方便运行现场对继电器的检修,其安装位置应保证继电器芯子能顺利的从壳体中取出。

从气塞处打进空气,可以检查“报警信号”接点动作的可靠性。

将探针罩拧下,按动探针,可以检查“切除信号(跳闸)”接点动作的可靠性。

油时请先将放气塞打开,然后注油。

《气体继电器》课件

《气体继电器》课件

气体继电器的分类
按工作原理
可分为压力继电器和密度继电器。
按用途
可分为电力继电器和化工继电器。
按结构
可分为直动式和差动式。
气体继电器的应用场景
01
02
03
电力系统
用于检测变压器油箱内的 气体压力,预防变压器油 过热或放电故障。
石油化工
用于检测管道、储罐等设 备内的气体压力或密度, 实现设备的控制和保护。
用于保护继电器免受过 载、短路等异常情况的
影响。
工作特点
01
02
03
ቤተ መጻሕፍቲ ባይዱ04
快速响应
气体继电器能够快速响应气体 压力或浓度的变化。
高可靠性
由于其结构简单、工作原理成 熟,气体继电器具有高可靠性

易于维护
气体继电器的结构简单,维护 起来相对容易。
适用范围广
气体继电器适用于多种气体类 型和浓度范围。
性能参数
防潮防震
保持气体继电器工作环境的干燥和稳 定,避免受到剧烈震动或潮湿环境的 影响。
故障排除
动作值异常
密封圈泄漏
检查气体继电器的动作值是否正常,如异 常则调整或更换相关元件。
检查密封圈是否完好,如有泄漏应及时更 换。
触点接触不良
绝缘性能下降
检查触点是否接触良好,如有接触不良应 及时修复或更换触点。
检查气体继电器的绝缘性能是否良好,如 有问题应及时处理或更换相关元件。
THANKS
感谢观看
技术创新是关键
绿色环保是趋势
未来气体继电器的发展仍将依赖于技 术的不断创新和进步,企业需要加大 研发投入,推动技术革新。
随着环保意识的提高,绿色环保成为 气体继电器发展的重要趋势,企业需 要关注环保要求,推广环保产品。

气体继电器工作原理及用途

气体继电器工作原理及用途

气体继电器工作原理及用途
继电器由开口杯、干簧触点等组成,作用于信号。

继电器由挡板、弹簧、干簧触点等组成,作用于跳闸。

正常运行时一,电器充满油,开口杯浸在油内,处于上浮位置,干簧触点断开。

当变压器内部故障时,故障点局部发生过热,引起附近的变压器油膨胀,油内溶解的空气被逐出, 形成气泡上升,同时油和其它材料在电弧和放电等的作用下电离而产生瓦斯。

当故障轻微时,排出的气体缓慢地上升而进入继电器,使油面下降,开口杯产生的支点为轴逆时针方向的转动,使干簧触点接通,发出信号。

当变压器内部故障严重时,产生强烈的气体,使变压器内部压力突增,产生很大的油流向油枕方向冲击,因油流冲击档板,档板克服弹簧的阻力,带动磁铁向干簧触点方向移劝,使干簧触点接通,作用于跳闸。

气体继电器是带储油柜的油浸式变压器以及有载调压开关的一种保护装置。

该继电器安装在变压器以及有载调压开关油箱与储油柜之间的连接管道中。

变压器气体继电器的工作原理与维护措施

变压器气体继电器的工作原理与维护措施

垫老化破损 、 兰结合 面变形 、 法 油循 环 系统进 气 、 油 潜 泵滤 网堵塞 、 焊接 处砂 眼进气 等 问题 引起 变压 器密 封 不 良, 导致空气进 入变压 器 ; 油器 在检修 安 装时 , 净 由 于排气不彻底 、 净油器入 口脚垫密封不 好等原 因 , 空 使 气进入变压器 , 导致轻瓦斯继 电器动作 。
板 , 板 克 服 弹 簧 的阻 力 , 动 磁 铁 向 干 簧 触 点 方 向 移 挡 带
() 1 日常巡 视 。《 电力变 压器运 行规 程》 规定 , 在 变压器 的 日常巡视 项 目中 , 应检查 气体 继 电器 内有无 气体 ; 气体继电器连接管上的阀门应 在打开状态 ; 变压 器 的呼吸器应在 正常工作 状态 ; 瓦斯保 护连接 片投入 应正确 ; 油枕的油 位应在 合适位 置 。气体 继 电器 防水 罩应牢 固; 继电器接 线端 子处不应 渗油 , 能 防止雨 、 且 雪、 灰尘 的侵入 ; 电源及其 二次 回路要有 防水 、 防油 和 防冻的措施 , 并在春秋 两季进 行防水 、 防油和防冻 的检
泡。
气体继 电器主要 由开 口杯 、 干簧 触点 、 板、 挡 弹簧
和 磁 铁 等 部 件 组 成 。正 常 运 行 时 , 体 继 电 器 充 满 油 , 气 开 口杯 浸 入 在 油 内 , 于 上 浮 位 置 , 簧 触 点 断 开 。 当 处 干
( ) 热 器 上 部 进 油 阀 门关 闭 。 散 热 器 上 部 进 油 5散
变压 器 辅 助 系统 气 体 继 电器

产安全运行。 关键 词 维 护
中 图分 类 号 T 6 1 . D 1 5 文 献标 识码
安装 在变 压器 箱盖 与储 油 柜 连 管上 的 气体 继 电

变压器气体继电器集气盒工作原理

变压器气体继电器集气盒工作原理

变压器气体继电器集气盒工作原理变压器气体继电器集气盒,听起来是不是有点复杂?别担心,今天我们就来聊聊这个听起来高大上的东西,实际上却与我们的生活息息相关。

首先,什么是气体继电器呢?简单来说,它就像是变压器的“守护神”,负责监测变压器内部的情况,特别是当有异常发生时,它会发出警报,保护我们的电力设备。

就像家里有个精明的保安,时刻关注着周围的一切。

1. 集气盒的基本构造1.1 外形特点集气盒呢,其实就是一个小箱子,里面装着一些特殊的设备。

它的外观可能没有什么花哨的设计,但它的“内涵”可不简单。

里面有一个充满气体的腔体,这些气体主要是用来监测变压器的状态。

当变压器内部出现问题,比如温度过高,气体就会产生变化,集气盒就能及时捕捉到这个信号。

1.2 内部结构说到内部结构,集气盒其实挺聪明的。

它内部有个特殊的浮子装置,像个小水手,随时准备在变化中摇摆。

如果变压器内的气体压力增加,浮子就会随之升高,发出警报信号。

就好比我们家里的水箱,当水位升高,水箱的浮子会自动调节,让水不再溢出来。

2. 工作原理2.1 监测功能集气盒的监测功能,简直是“神通广大”。

当变压器运行正常时,气体保持稳定,浮子也乖乖地待在底部。

但一旦发生故障,比如短路、过载等情况,气体压力就会猛涨。

这时候,浮子立马就会“警觉”,举起小手,向外界发出信号。

这一系列反应,就像是有个聪明的小精灵在时刻关注着我们的变压器,让人心里踏实。

2.2 报警机制一旦出现异常,集气盒的报警机制就会启动。

这时,继电器会通过电信号,通知相关的保护设备,帮助我们及时采取措施,避免更大的损失。

这种反应速度,可真是“快如闪电”,在关键时刻绝对不能慢半拍,就像一场紧急的足球赛,谁都不能掉链子!3. 实际应用3.1 在电力系统中的作用在电力系统中,变压器气体继电器集气盒可是个大功臣。

它不仅能保护变压器,还能确保整个电力系统的稳定性。

就好比我们日常生活中,家里的保险箱,随时都在保护着我们的财产,让我们能够安枕无忧。

气体继电器工作原理

气体继电器工作原理

气体继电器工作原理
气体继电器是一种电气装置,它利用气体的导电性和绝缘性来控制电路的开关。

其工作原理如下:
1. 气体选择:气体继电器中使用的气体通常是干燥而纯净的空气或氮气。

2. 真空状态:在气体继电器不工作的状态下,气体室内通常是一个完全的真空状态。

这是由于继电器内部的气体被抽取出来,使气室内没有气体分子存在。

3. 气室与电路连接:继电器的气室与控制电路相连。

在气室中有两个接点,分别是通电侧和断电侧。

4. 控制信号:当控制电路发出信号时,气室内的气体通常会通过一个气源引入。

这使得气室内充满了气体分子。

5. 气体导电性:当气体充满气室时,气体分子之间会发生碰撞。

这些碰撞会导致气体分子带电。

当气体分子带电时,它们将会成为电流的导体。

6. 电路开闭:当气室内的气体分子电导率达到一定值时,电路通电侧和断电侧的接点会接触。

这将使得电路被打开或关闭,从而实现对电路的控制。

7. 控制信号结束:当控制信号停止时,继电器内的气源会停止供气。

气室内的气体将逐渐被抽取出来,将会恢复到真空状态。

电路将会断开并恢复到初始状态。

总结:气体继电器的工作原理是通过引入气体分子并使其带电,从而改变气室内的电导率。

根据电导率的变化,继电器可以控制电路的开和关,实现对电气装置的控制。

瓦斯继电器工作原理

瓦斯继电器工作原理

瓦斯继电器工作原理
一般气体继电器由供气管、电磁阀、活动件、滑环及继电器本体等部件组成。

供气管可以用来将气体(如氮气、氧气等)送入继电器,起到撑动作用;电磁阀主要
用来控制气流,例如开启或关闭气流;活动件的作用是使电磁阀的开关状态得以改变;滑
环是用来控制汽泡的开闭状态;最后,继电器本体是用来控制开关信号的传递的,实现信
号输出的过程。

当继电器接受到控制信号后,电磁阀会将气体送入继电器本体,向活动件推动,随之
使滑环放开,气体会被放出,导致活动件的压力减少,随后滑环会再次关闭,使活动件再
次返回原处,结束该循环。

同时,在气体继电器的作用下,活动件的滑动动作也会改变继电器所连接的开关状态,使不同的信号输出与接收。

因此,气体继电器的作用就在于将控制信号转换为活动部件的活动,借助气体继电器,可以实现自动控制和远程控制,以及电力系统的安全运行。

这一电力系统和自动化系统,
因其卓越的性能以及持久的可靠性,而深受用户和制造商的青睐。

油浸式变压器保护元件的工作原理介绍

油浸式变压器保护元件的工作原理介绍

三:电接点压力式温度计
工作原理
WTZ-288 压力式电接点温度计,用于较远距离的液体和气体的温度测 量,并在工作温度达到和超过设定值时,发出开关量电信号。
温度计的上下限接点,可根据需要,用专用钥匙来调整上下限位置。 而动接点则随着示值指示针一起移动,当被测介质的温度达到和超过最大 设定值时,动接点便和上限接点相接触,发出电信号,使控制电路闭合, 将控制变压器的高压开关柜断开,从而达到保护变压器的目的。

管 式



位 计




二:气体继电器
气体继电器工作原理
变压器正常运行时,气体继电器的内部充满变压油,当变压器内部出 现故障,变压器油分解而产生的气体聚积在继电器的气室内,气压迫使油 面下降,浮子随油面下降,并联动磁性开关吸合。磁性开关吸合,接通信 号回路,发出报警信号。若由于其它原因(如渗、漏油等)导致油箱内的 油面下降,同样作用于信号回路,发出报警信号。 当变压器内部发生严重故障时,将会产生大量气体,导致油面严重下降, 此时,另一个磁性开关吸合,发出切除信号,将变压器从电网中切除。
油浸式变压器保护元件的工作原理介绍
本文主要介绍油浸式变压器主要保护元件的工作原理,包括管式 油位计、气体继电器、电接点压力式温度计,详细内容如下。
一:管式油位计
管式油位计,油位正常的 情况下是蓝色的;缺油的 时候是红色的。缺油时, 可在油位计顶部端口注油。 旋开油位计顶部的上盖或 压力释放阀,缓慢注油, 直至油面高于变压器箱盖, 此时,视窗中的浮标应全 部为蓝色,表示油位正常。

气体继电器

气体继电器

气体继电器一、产品用途气体继电器(以下简称继电器),是油浸式变压器所用的一种保护装置,由于变压器内部故障而使油分解产生气体或造成油流涌动时,使继电器的接点动作,接通指定的控制回路,并及时发出信号或自动切除变压器。

一、工作原理变压器正常工作时,继电器内是充满变压器油的,如变压器在运行中出现轻微故障,因变压器油分解而产生的气体将聚集在继电器容器的上部了,迫使继电器浮子下降,当浮子降至某一限定位置时,磁铁使信号接点接通,发出报警信号。

若变压器漏而使油面降低,同样发出报警信号。

如果变压器内部发生严重故障,将会出现油的涌浪,在管路内产生油流,冲击继电器的档板运动,当挡板运动到某一限定位置时,磁铁使跳闸接点接通,切除与变压器连接的所有电源。

二、技术参数1、工作温度-30℃~95℃2、接点容量AC 220V 0.3A COSø≤0.6DC 220V 0.3A S≤5X10-3S3、工作特性表一规格QJ-30 QJ-50 QJ-25油速整定范围(m/s)0.7-1.5 0.6-1.2 0.8-1.2气体聚集数量(ml)250-300 <2504、密封性能继电器充满变压器油,在常温下加压200kpa,持续20分钟无渗漏。

5、绝缘性能检验项目触点的端子间端子对地间信号和跳闸两组端子间承受T频电压及时间2000V/1min 2000V/1min 2000V/1min6、抗震性能当震动频率在4-20Hz加速度为4g时,继电器不误动作。

四、安装与使用(1)QJ4 -25继电器外形及尺寸如图A所示,QJ1-50、80、QJ4-50、80继电器外形及尺寸如图B所示,尺寸见表三。

(2)继电器安装在变压器油箱与储油柜之间的连接管路中,安装时使继电器上的箭头指向储油柜一侧。

(3)安装完毕后,打开连接管路中的油阀,同时打开气塞排除气体,使继电器内充满变压器油,当气塞有油排出时关紧气塞。

(4)从气塞处打进空气,可以检查“信号”接点动作的可靠性。

浮球式气体继电器

浮球式气体继电器

浮球式气体继电器
浮球式气体继电器是一种常见的气体继电器,通常用于石油、化工、冶金等行业的储罐或管道中,用于检测可燃性气体或液体的泄漏。

浮球式气体继电器的工作原理是利用浮球在液面上的浮动,通过机械机构带动触点动作,实现开关控制。

当储罐或管道内的可燃性气体或液体泄漏时,泄漏的气体或液体进入继电器内,使浮球上升到一定位置,从而触发机械机构带动触点动作,实现报警或切断电源等操作。

浮球式气体继电器的优点包括结构简单、易于维护、可靠性高等。

但是,由于浮球式气体继电器只能检测液面高度的变化,因此对于一些高压或大容量的储罐或管道,需要使用其他类型的气体继电器或检测设备进行检测。

需要注意的是,不同的行业和设备对气体继电器的要求和使用方法可能有所不同。

在使用浮球式气体继电器时,应严格按照相关规定和操作手册进行安装、使用和维护,以确保其正常运转和安全可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1 概述 1.1 产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。

气体继电器(以下简称继电器)安装在变压器箱盖与储油柜的联管上,在变压器内部故障而使油分解产生气体或造成油流冲动时,使气体继电器的接点动作,以接通指定的控制回路,并及时发出信号或自动切除变压器。

1.2 品种、规格QJ1-50 气体继电器管路通径φ50QJ1-80 气体继电器管路通径φ80QJ4-25 气体继电器管路通径φ25QJ4-50 气体继电器管路通径φ50QJ4-80 气体继电器管路通径φ801.3 型号的组成及其代表意义注:1)特殊使用环境代号TH —湿热带型;TA —干热带型;一般型不加表示。

2)型号后面代G字标注者为改进型产品,即QJ4型产品。

1.4 使用条件1.4.1 允许工作温度:-30~+95℃。

1.4.2 安装方式:继电器管路轴线应与变压器箱盖平行,允许通往储油柜的一端稍高,但其轴线与水平面的倾斜度不超过4%。

2 结构与工作原理 2.1 气体继电器结构QJ型继电器结构基本相同,只是QJ4-25型跳闸信号为单接点式,其它均为双接点式。

继电器芯子结构如图1所示,继电器芯子上部由开口杯(浮子)3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置,其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。

盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。

探针2是供检查跳闸机构的灵活性和可靠性之用。

图1 继电器芯子结构1 气塞 2探针 3开口杯(浮子) 4重锤 5挡板6磁铁 7接线端子 8弹簧 9调节杆 10干簧接点2.21 概述 1.1 产品主要用途气体继电器是油浸式变压器及油浸式有载分接开关所用的一种保护装置。

气体继电器(以下简称继电器)安装在变压器箱盖与储油柜的联管上,在变压器内部故障而使油分解产生气体或造成油流冲动时,使气体继电器的接点动作,以接通指定的控制回路,并及时发出信号或自动切除变压器。

1.2 品种、规格QJ1-50 气体继电器管路通径φ50QJ1-80 气体继电器管路通径φ80QJ4-25 气体继电器管路通径φ25QJ4-50 气体继电器管路通径φ50QJ4-80 气体继电器管路通径φ801.3 型号的组成及其代表意义注:1)特殊使用环境代号TH —湿热带型;TA —干热带型;一般型不加表示。

2)型号后面代G字标注者为改进型产品,即QJ4型产品。

1.4 使用条件1.4.1 允许工作温度:-30~+95℃。

1.4.2 安装方式:继电器管路轴线应与变压器箱盖平行,允许通往储油柜的一端稍高,但其轴线与水平面的倾斜度不超过4%。

2 结构与工作原理2.1 气体继电器结构QJ型继电器结构基本相同,只是QJ4-25型跳闸信号为单接点式,其它均为双接点式。

继电器芯子结构如图1所示,继电器芯子上部由开口杯(浮子)3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置,其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。

盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。

探针2是供检查跳闸机构的灵活性和可靠性之用。

图1 继电器芯子结构1 气塞 2探针 3开口杯(浮子) 4重锤 5挡板6磁铁 7接线端子 8弹簧 9调节杆 10干簧接点2.2 气体继电器工作原理继电器正常运行时其内部充满变压器油,开口杯(浮子)处于图1所示的上倾位置。

当变压器内部出现轻微故障时,变压器油由于分解而产生的气体聚集在继电器上部的气室内,迫使其油面下降,开口杯3随之下降到一定位置,其上的磁铁6使干簧接点10吸合,接通信号回路,发出报警信号。

如果油箱内的油面下降,同样动作于信号回路,发出报警信号。

当变压器内部发生严重故障时,油箱内压力瞬时升高,将会出现油的涌浪,冲动挡板5,当挡板旋转到某一限定位置时,其上的磁铁6使干簧接点10吸合,接通跳闸回路,不经予先报警而直接切断变压器电源,从而起到保护变压器的作用。

3 主要技术参数表1 技术参数产品型号管路直径mm 积聚气体数量mL 油速整定范围 m/s 接点容量 附注QJ1-50 50 250~300 0.6~1.2 交 直 流220V 电 流0.3AQJ1-80 80 250~300 0.7~1.5 QJ4-25 25 250以下 1.0QJ4-50 50 250~300 0.6~1.2 代替QJ1G-50 QJ4-8080250~3000.7~1.5代替QJ1G-804 外形及安装尺寸 QJ4-25型继电器外形及尺寸如图2所示,QJ1-50、80型和QJ4-50、80型外形如图3所示,尺寸见表2。

图2 QJ4-25型气体继电器外形图图3 QJ-50、80型继电器外形图表2产品型D0H L D A d B质量kg 号QJ1-50φ50220160φ130120M1210010.3QJ1-80φ80220160φ130120M121009.3QJ4-50φ50215185φ125125φ1410011.1QJ4-80φ80235185φ160160φ1810013.35注:带有接头的气体继电器(俗称A型产品)与取气盒配套使用,订货时应提出要求,否则一般均不带接头。

5 安装及调试5.1 继电器的安装5.1.1 新出厂的继电器安装使用前必须先取出继电器芯子,拆除运输固定用的绑扎带。

并检查所有紧固件是否松动,开口杯(浮子)及挡板是否动作灵活,接点是否可靠开闭。

5.1.2 继电器应安装在油浸式变压器的油箱与储油柜之间的联管上,联管的内径应与继电器的管路通径(口径)一致,继电器上的箭头必须指向储油柜。

允许储油柜端稍高,但联管的轴线与水平面的倾斜度不得超过4%,或采用安装倾斜连气管的方法,使变压器内部的气体顺利进入继电器内。

5.1.3 为方便运行现场对气体继电器的检修,其安装位置应保证继电器芯子能顺利的从壳体中取出。

QJ4-25型取出高度为130mm,QJ-50、80型取出高度为150mm。

5.1.4 电报接线如图4和图5所示。

图4 QJ4-25型接线图图5 QJ-50、80型接线图5.2 调试气体继电器是油浸式变压器的重要保护装置,因此运行部门均有特殊规定,诸如必须经检验部门调试、整定及出具证明后方可投入使用,故调试和油速整定工作应按有关规定执行。

5.2.1 气体容积量的调整QJ1-50、80型和QJ4-50、80型外形如图3所示,尺寸见表2。

图2 QJ4-25型气体继电器外形图图3 QJ-50、80型继电器外形图表2产品型D0H L D A d B质量kg 号QJ1-50φ50220160φ130120M1210010.3 QJ1-80φ80220160φ130120M121009.3 QJ4-50φ50215185φ125125φ1410011.1 QJ4-80φ80235185φ160160φ1810013.35注:带有接头的气体继电器(俗称A型产品)与取气盒配套使用,订货时应提出要求,否则一般均不带接头。

5 安装及调试5.1 继电器的安装5.1.1 新出厂的继电器安装使用前必须先取出继电器芯子,拆除运输固定用的绑扎带。

并检查所有紧固件是否松动,开口杯(浮子)及挡板是否动作灵活,接点是否可靠开闭。

5.1.2 继电器应安装在油浸式变压器的油箱与储油柜之间的联管上,联管的内径应与继电器的管路通径(口径)一致,继电器上的箭头必须指向储油柜。

允许储油柜端稍高,但联管的轴线与水平面的倾斜度不得超过4%,或采用安装倾斜连气管的方法,使变压器内部的气体顺利进入继电器内。

5.1.3 为方便运行现场对气体继电器的检修,其安装位置应保证继电器芯子能顺利的从壳体中取出。

QJ4-25型取出高度为130mm,QJ-50、80型取出高度为150mm。

5.1.4 电报接线如图4和图5所示。

图4 QJ4-25型接线图图5 QJ-50、80型接线图5.2 调试气体继电器是油浸式变压器的重要保护装置,因此运行部门均有特殊规定,诸如必须经检验部门调试、整定及出具证明后方可投入使用,故调试和油速整定工作应按有关规定执行。

5.2.1 气体容积量的调整改变干簧接点的位置,可以调节信号接点动作的气体容积,干簧接点上移时气体容积量减少,干簧接点下移时气体容积量增大。

调整后应拧紧锁牢螺钉。

5.2.2 油速调整调节与弹簧连接的调节杆可改变挡板弹簧的拉力,即可改变跳闸接点动作的油速(继电器出厂时已整定好,其数值见合格证),调整后应锁牢螺母。

动作油速整定工作应由专业人员在专用流速校验设备上进行。

5.2.3 挡板旋转角调整调节止挡螺钉可以改变挡板的旋转角,即可调节磁铁与干簧接点间距离(0.5~1.0mm),借以保证干簧接点可靠开闭。

6 保养、维修6.1 继电器应每年进行一次外观检查及信号回路的可靠性和跳闸回路的可靠性检查。

6.2 已运行的继电器应每两年开盖一次,进行内部结构和动作可靠性检查。

6.3 已运行的继电器应每五年进行一次工频耐压试验。
