如何绘制管道单线图

合集下载

教你快速利用CAD绘制管道单线图

教你快速利用CAD绘制管道单线图

教你快速利用CAD绘制管道单线图教你快速利用CAD绘制管道单线图工业管道安装工程,经常要需要绘制管道单线图,反应施工时的焊口编号、焊口位置和清晰直观的管线三维空间走向,同时也作为竣工资料存档。

但是,专业的管道单线图绘制软件,需要购买注册码,老板不同意购买,就只能辛苦我们的技术员了。

本着普度同行解救于苦难之中,书写经验于您分享,您给的积分就是对我的价值鼓励。

本绘制方法主要是利用CAD2007和天正2014给排水软件的部分快捷的绘图功能绘制管道单线图,从软件安装、注册到基本的操作。

只要是能看懂图纸的、会CAD制图的一天之内都可以学会,除非你是个例外的笨。

一、下面开始以CAD2007为例讲解绘图软件安装与使用步骤:1、打开CAD软件2、安装第一步3、安装第二步4、安装第三步5、安装第四步6、安装第五步7、安装第六步8、安装第七步9、安装第八步:打开桌面图标10、安装第九步:进入CAD激活界面11、安装第十步:打开CAD注册机12、第十一步:生成激活码13、第十二步:输入激活码二、安装天正给排水20141、第一步:安装天正20142、第二步:安装完成后打开桌面图标进入注册对话框3、第三步:打开天正注册机4、第四步:生成注册码5、第五步:注册完成打开桌面天正图标6、第六步:进入绘图界面按“S”或“D”锁定轴向角度300或4507、第七步:绘制管线8、在管线中插入阀门9、利用制作阀门功能生成焊口符号10、在焊缝处插入焊缝符号11、编制、输入焊口编号12、将焊口编号调整到合适的位置和角度13、选择“文字表格“14、选择“递增文字”15选择要递增的焊口序号生成下一个焊口编号:例如“1”16、按空格键生成下一个焊口17、利用管线倒角生成弯头左侧选择管线倒角选择管线并按空格键确定选择弧形倒角并输入需要的数据。

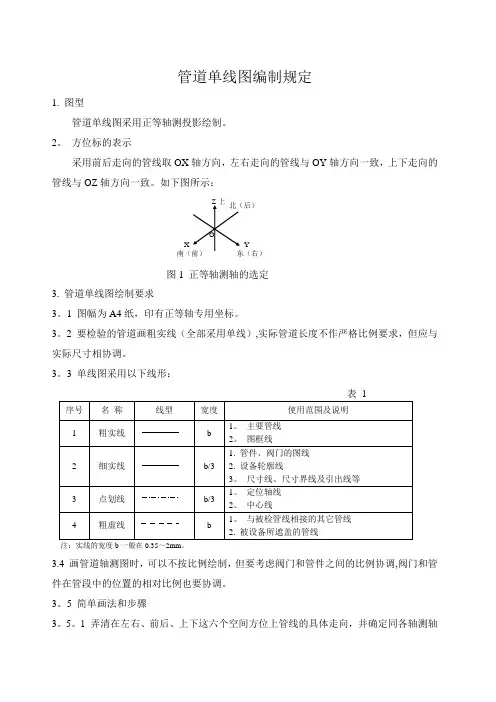

管道单线图编制规定

管道单线图编制规定

管道单线图编制规定1. 图型管道单线图采用正等轴测投影绘制。

2。

方位标的表示采用前后走向的管线取OX 轴方向,左右走向的管线与OY 轴方向一致,上下走向的管线与OZ 轴方向一致。

如下图所示:图1 正等轴测轴的选定3. 管道单线图绘制要求3。

1 图幅为A4纸,印有正等轴专用坐标。

3。

2 要检验的管道画粗实线(全部采用单线),实际管道长度不作严格比例要求,但应与实际尺寸相协调。

3。

3 单线图采用以下线形:注:实线的宽度b 一般在0.35~2mm 。

3.4 画管道轴测图时,可以不按比例绘制,但要考虑阀门和管件之间的比例协调,阀门和管件在管段中的位置的相对比例也要协调。

3。

5 简单画法和步骤3。

5。

1 弄清在左右、前后、上下这六个空间方位上管线的具体走向,并确定同各轴测轴X 南(前) Y东(右)O北(后)Z 上的关系。

3.5。

2 画图的次序一般是先画前面,再画后面;先画上面,再画下面,管道与设备连接应从设备的管接口处逐步朝外画出。

3.5。

3 画轴测图中的设备时,一律用细实线,仅需画出设备上的管接口即可。

3.5。

4管道的起止点为设备时,注明设备的编号(位号);管道的起止点为另一管线号或续接同一根管道时,应用虚线画出一小段管道并注明该管道的管线号、管径、图号等;与该管道相连接的支管,如画在另一轴测图上,应用虚线画出一小段并注明该管道的管线号。

3.5。

5表示出焊缝的位置,焊缝用圆点表示.3.5。

6 在水平走向的管段中法兰要垂直画,在垂直走向的管线中,法兰一般与邻近的水平走向的管段相平行。

用螺纹连接的阀门和管件在表示形式上亦同法兰连接的相同,阀门的手轮应与管线平行。

4 管道单线图标记要求4.1 单线图应画出管道上所有的管道元件(包括),图形符号见工艺管线安装施工图常用图例.4。

2 标记具体检测部位,如测厚、无损检测、硬度、金相等部位,并应编号.4。

3 无损检测部位应注明检测方法;4。

4 单线图应编制、审核签字。

管道单线图绘制软件GDCad使用说明

管道单线图绘制软件GDCad使用说明
5.1指起点与终点都与其他对象相连接的空间斜管。
5.2先点取绘制正向管段任务按钮,再点取绘制封闭管任务按钮。
5.3利用捕捉功能找到被其连接的对象和位置,并点取其起点。
5.4再次利用捕捉功能,找到被其连接的另一对象和位置,并点取其终点。
5.5在随后弹出的属性对话框中,输入参数并确认即可。
6阀门绘制
6.1在程序运行界面的右边任务条中,点取相应阀门的绘制任务按钮。
6.2利用捕捉功能,找到被其连接的正向管段对象和位置,并点取其连接点。
6.3当前版本只支持将阀门连接在正向管段
7管件绘制
7.1指三通、弯头、法兰和焊点等管段连接件的手动连接。
7.2三通连接:在程序运行界面的左边任务条中,点取三通连接任务按钮;利用捕捉功能,找到被其连接的正向管段的终点,并点取其连接点,在随后弹出的三通连接对话框中,点确认即可。
6图形颜色的设置
6.1在程序运行界面的上部任务条中,点取相应的颜色设置任务按钮,即可出现颜色设置对话框,在此对话框中,可对所有图形对象的绘制颜色进行设置。
7管道标注文字(数字)的设置
7.1管道的标注文字,主要是用来标注该根管道的长度的,单位为毫米(mm),允许与图形的象素长度值不同.程序是依据该文字(长度数值)来自动统计管线长度的,如果该标注为其他文字(非半角数字标注)、不标或空白,则该根管段的长度值将不被统计(或为0)。
9捕捉方式的设置
9.1在程序运行界面的上部任务条中,点取相应的捕捉设置,即可出现捕捉设置对话框。9.2捕捉是程序为了保证在做图时,新对象的起点与所连接对象的终点相连,或是在编辑时,显示当前的光标位置将对哪些图形对象有效,而自备的一种自动搜寻功能。程序以不同的捕捉标志来显示不同的捕捉方式。
9.3共有三种目标捕捉方式:端点(标志为正方形)、中点(标志为三角形)和最接近点(标

压力管道检测之单线图绘制方法

压力管道检测之单线图绘制方法

压力管道单线图绘制方法
一、绘图工具
AutoCAD
二、图标符号表示方法
三、绘图步骤
1、根据管道特性表起止点对照工艺流程图,查找装置现场管道位置,明确管线起止点。

2、现场手工绘制单线图。

根据流程图起止点,严格按照现场状况绘制单线图,管件(变径、弯头、三通等)、焊口数量及位置要正确,管线走向严格按照坐标系方向绘制。

3、根据手绘单线图在电脑CAD上开始绘图。

四、绘图要求
1、焊口、管件的数量及位置要严格按照现场情况绘图,不得遗漏;
2、单线图起止点需标注清楚;
3、主线上的副线绘制不需太详细;
4、变径前后管道尺寸标记清楚;
5、焊口标记时自管道起点的第一道焊口开始标注;
五、实例。

压力管道单线图绘制

压力管道单线图绘制

压力管道单线图压力管道单线图作为压力管道施工工序控制以及管道安装竣工资料的一个重要组成部分,对于压力管道投入使用后的定期检验和运行维护具有重要的意义。

但是,在目前的压力管道安装过程中还没有对此问题给予充分的重视。

一方面,对于管道单线图的绘制要求、方法、内容以及概念等诸多方面缺少规范的、统一的要求;另一方面,也存在人们认识上的盲区,包括对单线图作用的认识等方面。

本文对单线图的绘制方法、基本要求以及如何进行规范等方面进行了一些探讨。

希望借此对于促进压力管道的全面工作有所借鉴。

前言压力管道分布极广,但至今人们对它的安全性尚未引起充分的重视。

伴随着老旧管道问题的不断涌现和管道事故频发的态势,2003年6月1日***正式颁布实施的“特种设备安全监察条例”明确地将“压力管道”纳入到了特种设备安全监察的范围。

这样,使得对于压力管道的规范工作逐步进入到有法可依的轨道。

但是,在压力管道的设计、元件制造、现场安装、维修改造及使用管理等方面长期积累的诸多问题,还很难一蹴而就地适应目前安全监管的要求。

特别是在压力管道安装方面,一个比较突出的问题就是对于压力管道单线图作用的认识、绘制方法的相关要求等方面缺乏规范、标准或统一的技术要求;使得安装单位的技术人员普遍对此项工作缺乏足够的认识和相关知识;因而,造成在实际工作中的单线图五花八门。

这样的结果,给管道安装后使用登记证的办理和将来的管道定期检验工作造成了很多困难。

1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图),也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。

在《压力管道使用登*理规则》(试行)中,规定了办理压力管道使用登记必须提供的重要文件之一;特别是对于埋地管道的定期检验工作的开展而言,单线图具有非常重要的意义。

单线图主要应包括三部分内容:图形,表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据,包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

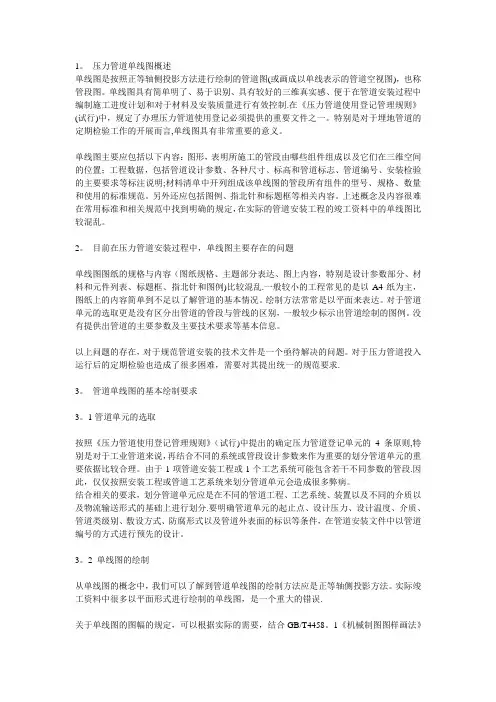

如何绘制管道单线图

如何绘制管道单线图

1。

压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图),也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制.在《压力管道使用登记管理规则》(试行)中,规定了办理压力管道使用登记必须提供的重要文件之一。

特别是对于埋地管道的定期检验工作的开展而言,单线图具有非常重要的意义。

单线图主要应包括以下内容:图形,表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据,包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

另外还应包括图例、指北针和标题框等相关内容。

上述概念及内容很难在常用标准和相关规范中找到明确的规定,在实际的管道安装工程的竣工资料中的单线图比较混乱。

2。

目前在压力管道安装过程中,单线图主要存在的问题单线图图纸的规格与内容(图纸规格、主题部分表达、图上内容,特别是设计参数部分、材料和元件列表、标题框、指北针和图例)比较混乱.一般较小的工程常见的是以A4纸为主,图纸上的内容简单到不足以了解管道的基本情况。

绘制方法常常是以平面来表达。

对于管道单元的选取更是没有区分出管道的管段与管线的区别,一般较少标示出管道绘制的图例。

没有提供出管道的主要参数及主要技术要求等基本信息。

以上问题的存在,对于规范管道安装的技术文件是一个亟待解决的问题。

对于压力管道投入运行后的定期检验也造成了很多困难,需要对其提出统一的规范要求.3。

管道单线图的基本绘制要求3。

1管道单元的选取按照《压力管道使用登记管理规则》(试行)中提出的确定压力管道登记单元的4条原则,特别是对于工业管道来说,再结合不同的系统或管段设计参数来作为重要的划分管道单元的重要依据比较合理。

由于1项管道安装工程或1个工艺系统可能包含若干不同参数的管段.因此,仅仅按照安装工程或管道工艺系统来划分管道单元会造成很多弊病。

如何绘制管道单线图

如何绘制管道单线图

如何绘制管道单线图----------------------------精品word文档值得下载值得拥有----------------------------------------------1.压力管道单线图概述单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图),也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有用控制。

在《压力管道使用登记管理规则》(试行)中,规定了办理压力管道使用登记必须提供的严重文件之一。

特别是对于埋地管道的定期检验工作的开展而言,单线图具有非常严重的意义。

单线图主要应包括以下内容:图形,表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据,包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

另外还应包括图例、指北针和标题框等相关内容。

上述概念及内容很难在常用标准和相关规范中找到明确的规定,在实际的管道安装工程的竣工资料中的单线图比较纷乱。

2.目前在压力管道安装过程中,单线图主要存在的问题单线图图纸的规格与内容(图纸规格、主题部分表达、图上内容,特别是设计参数部分、材料和元件列表、标题框、指北针和图例)比较纷乱。

大凡较小的工程多见的是以A4纸为主,图纸上的内容简单到不足以了解管道的基本情况。

绘制方法常常是以平面来表达。

对于管道单元的选取更是没有区分出管道的管段与管线的区别,大凡较少标示出管道绘制的图例。

没有提供出管道的主要参数及主要技术要求等基本信息。

以上问题的存在,对于规范管道安装的技术文件是一个亟待解决的问题。

对于压力管道投入运行后的定期检验也造成了很多困难,需要对其提出统一的规范要求。

3.管道单线图的基本绘制要求3.1管道单元的选取按照《压力管道使用登记管理规则》(试行)中提出的确定压力管道登记单元的4条原则,特别是对于工业管道来说,再结合例外的系统或管段设计参数来作为严重的划分管道单元的严重依据比较合理。

CAD制图:管道单线图绘制讲义.

CAD制图:管道单线图绘制讲义.

• (4)颜色的单独设定和线形的单独设定
• 一些单独属性的实体也可以在某一层上, 但是可以拥有独立的颜色和线形
• 操作方式:在命令行上而不是在层设置中 运行”color”和”linetype”命令
• 2、图框的绘制或插入
• 3、标题栏、明细栏的绘制或插入
• 由于每个单位都有相对固定的格式及尺寸, 可以事先将所有图号的图框及标题栏、明 细栏画好,或写成二次开发的程序代码保 存
• A、绝对坐标
• (1)直角坐标
• 在启动画图命令后,当系统提示输入点坐标时,在命 令行上输入一对用逗号隔开的数.
• 如:line

100,100

200,200
• (2)极坐标 • 从原点开始的射线长<与x轴夹角 • 当绘制图形的尺寸中有已知角度值时,可以
直接输入,不必在进行人工变换. • 如:

三、三维模拟-轴测图的坐标及
视图面
• 1、轴测图
• 轴测图是将物体连同其直角坐标系, 沿不平行于任一坐标平面的方向
• 用平行投影法将其投影到一个单一平 面上 得到的图形,
• 实质上是一个看起来象三维图的二维 图。
• 2、Auto CAD模拟三维投影的方式
• (1)Auto CAD在二维平面以绘制平 行四边形的方式模拟三维图
• limits 0,0 420,297
• Limits on
• (2)显示范围设置
• zoom (缩放命令)有多种选项,
• a 、在limits 初始设置时可以用 all选项 将整张图纸显示在屏幕上
• b、在绘图过程中,利用窗口(window)选项 可以放大局部视图以进行打断、填充、倒角 等操作,然后用 “上一个”选项返回上一 个视图状态

管道轴测单线图的图示方法

管道轴测单线图的图示方法
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
图5-22 1条直管的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
(1)直管的斜等轴侧单线图 ① 1条直管的斜等轴侧单线图 图 5-22( c)所示是1条前后水平的直管的平、立、侧面单 线图,图5-22 (d)所示是1条前后水平的直管的斜等轴测单线 图。图5-22 (e)所示是1条立管的平、立、侧面单线图。图 522(f)所示是1条立管的斜等轴测单线图。 前后水平管在斜等轴测图上的长度,一般从 O 点起沿 OY (或OY轴的延长线)直接取该水平管在平面图上的实长。而立 管在斜等轴测图上的长度,一般从O点起沿OZ(或OZ轴的延长 线)直接取该立管在正立面图上的实长。
图5-24 90°弯头的斜等轴测单线图
国家示范性职业学校数字化资源共建共享计划
化工识图精品课程
管道轴测单线图的图示方法
3. 管子与管件的斜等轴测单线图
(2)各种管件的斜等轴测单线图 各种管件摆放位置不同,其方位和斜等轴测图的图形也不 同。 ② 正三通和正四通的斜等轴测单线图
图5-25(a)分别是正三通的平、 立面单线图,对应的斜等轴测 图如图5-25(b)所示。图5-25 (c)分别是正四通的平、立面 单线图,对应的斜等轴测图如 图5-25(d)所示。
国家示范性职业学校数字化资源共建共享计划 化学工艺专业精品课程
化工 识图
模块五
管道单线图的识读
课题2. 管道单线图的图示
哈密职业技术学校
化工识图精品课程
管道轴测单线图的图示方法
管道轴测单线图是表达自设备间的一段管道及其所连接的

单线图画法

单线图画法

管子单线图的概念
由于管道的截面尺寸比管道的长度尺寸要小 的多,所以在小比例施工图中,往往把管道壁厚 和空心的管腔全部看成一条线的投影,这种在图 形上用单根粗实线表示管子和管件的图样,通常 叫单线表示法,由它画成的图样叫单线图。 在管道工程安装施工图上多数采用单线图形 式表示,在制造及设备安装图上通常采用双线图 形式表示。
管子的单、双线图
பைடு நூலகம்
90°弯头的单、双线图
正三通的单线图
同径四通的单、双线图
异径四通的单、双线图
同心异径大小头的单、双线图
同心异径接头的单、双线图
管道的积聚组合
弯管的积聚组合
直管与阀门的积聚组合
弯管与阀门的积聚组合
管道的重叠
两根直管道的重叠
多路管道的重叠形式表示方法
用折断显露法表示多路管道的重叠
管道的单、双线图
管子双线图的概念
管道工程施工图从图形上可成单线图和双线图,因 为在实际施工过程中,要安装的管道往往很长而且很多, 要把这些管道画在图纸上,线条往往纵横交错密集繁多, 不易分清。同时,为了在图纸上能完整显示这些代表管 道和管件的线条,势必要把每根管子和管件都画的很小 很细才行,在这样的情况下,管子及管件的壁厚很难再 用虚线与实线表示清楚,所以在图形上仅用两根线条表 示管道和管件形状,不再用线条表示管道壁厚的方法通 常叫双线表示法,由它画成的图样叫双线图。
两路管道的交叉
多路管道的交叉

CAD制图:管道单线图绘制讲义[研究材料]

CAD制图:管道单线图绘制讲义[研究材料]

• 颜色(C) 设定层上所有随层实体的颜色
• 线型(L) 设定层上所有随层实体的线型
• 线宽(LW) 设定层上所有随设定和线形的单独设定
• 一些单独属性的实体也可以在某一层上, 但是可以拥有独立的颜色和线形
• 操作方式:在命令行上而不是在层设置中 运行”color”和”linetype”命令
• 但设计院及大型设计公司,仍旧要求严格 按比例绘图。
• 绘图范围的设置可以保证图形比例与图纸有 合适的对应关系。
• 绘图范围的设置用limits 命令进行。
• limits 0,0 420,297
• Limits on
调研学习
6
• (2)显示范围设置
• zoom (缩放命令)有多种选项,
• a 、在limits 初始设置时可以用 all选项 将整张图纸显示在屏幕上
• 如:line

100,100

200,200
调研学习
21
• (2)极坐标 • 从原点开始的射线长<与x轴夹角 • 当绘制图形的尺寸中有已知角度值时,可以
直接输入,不必在进行人工变换. • 如:
• line 100,100 200<30
调研学习
22
• B、相对坐标
• 由于绝对坐标都是相对于原点而言的,因此在绘 制图形时,需要详细的草图定义各绘图点。
• B、可以选择性的打开或关掉一些层,使图 形更清晰的显示要求的内容。
• 例如:关掉设备、控制及连接元件以显示管 道的空间布置等
调研学习
8
• (3)层、颜色、线形设置 • C、层的设定可以用对话框进行 • 单击按钮
• 或者在格式菜单中选“图层”命令 • D、层的命令还可以在命令行上以命令方式

CAD制图管道单线图绘制讲义

CAD制图管道单线图绘制讲义

• 其中: • ? 显示已有的层名,可以选择性显示 • 生成(M) 建立一个新的层,并立即将其设
为当前层,同时,如果所建的层已经存在, 则将其设为当前层 • 设置(S) 将已经存在的层设为当前层 • 新建(N) 建立一个新的层,但不将其设为 当前层 • 开(ON) 打开所选定的层 • 关(OFF) 关闭所选定的层 • 颜色(C) 设定层上所有随层实体的颜色 • 线型(L) 设定层上所有随层实体的线型 • 线宽(LW) 设定层上所有随层实体的线宽
• 另外在标准工具栏上还有实时平移、实时缩 放按钮,也可在绘图过程中快速定位。
• (3)层、颜色、线形设置
• A、对绘制的实体进行分类,具有相同属性 的实体 绘制在同一层上,可以对同类型的 实体统一管理,在层中可以设置颜色、线型、 线宽,只要改变层的颜色、线型、线宽,就 改变了层中所有实体的相关属性。
• 4、确定绘制图形的基点或插入点
• (1)按比例绘图时,设计好图形的基 点(如:关键设备的定位点等)可以 避免图形的缩放和移动给后续的尺寸 标注和编辑造成麻烦
• 将已绘制好的图形插入图框可以在 插 入对话框里设置,也可以在屏幕上用 鼠标指定
• 其余内容见后几章
第二章 实体绘图命令的批处理方式
• B、可以选择性的打开或关掉一些层,使图 形更清晰的显示要求的内容。
• 例如:关掉设备、控制及连接元件以显示管 道的空间布置等
• (3)层、颜色、线形设置 • C、层的设定可以用对话框进行 • 单击按钮
• 或者在格式菜单中选“图层”命令 • D、层的命令还可以在命令行上以命令方式
设定 • 在命令行中输入“-layer”,按”enter”键 • 系统显示多种选项如下图:
• 1、绘图环境的设置
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

如何绘制管道单线图公司内部档案编码:[OPPTR-OPPT28-OPPTL98-OPPNN08]
1. 压力管道单线图概述
单线图是按照正等轴侧投影方法进行绘制的管道图(或画成以单线表示的管道空视图),也称管段图。

单线图具有简单明了、易于识别、具有较好的三维真实感、便于在管道安装过程中编制施工进度计划和对于材料及安装质量进行有效控制。

在《压力管道使用登记管理规则》(试行)中,规定了办理压力管道使用登记必须提供的重要文件之一。

特别是对于埋地管道的定期检验工作的开展而言,单线图具有非常重要的意义。

单线图主要应包括以下内容:图形,表明所施工的管段由哪些组件组成以及它们在三维空间的位置;工程数据,包括管道设计参数、各种尺寸、标高和管道标志、管道编号、安装检验的主要要求等标注说明;材料清单中开列组成该单线图的管段所有组件的型号、规格、数量和使用的标准规范。

另外还应包括图例、指北针和标题框等相关内容。

上述概念及内容很难在常用标准和相关规范中找到明确的规定,在实际的管道安装工程的竣工资料中的单线图比较混乱。

2. 目前在压力管道安装过程中,单线图主要存在的问题
单线图图纸的规格与内容(图纸规格、主题部分表达、图上内容,特别是设计参数部分、材料和元件列表、标题框、指北针和图例)比较混乱。

一般较小的工程常见的是以A4纸为主,图纸上的内容简单到不足以了解管道的基本情况。

绘制方法常常是以平面来表达。

对于管道单元的选取更是没有区分出管道的管段与管线的区别,一般较少标示出管道绘制的图例。

没有提供出管道的主要参数及主要技术要求等基本信息。

以上问题的存在,对于规范管道安装的技术文件是一个亟待解决的问题。

对于压力管道投入运行后的定期检验也造成了很多困难,需要对其提出统一的规范要求。

3. 管道单线图的基本绘制要求
3.1管道单元的选取
按照《压力管道使用登记管理规则》(试行)中提出的确定压力管道登记单元的4条原则,特别是对于工业管道来说,再结合不同的系统或管段设计参数来作为重要的划分管道单元的重要依据比较合理。

由于1项管道安装工程或1个工艺系统可能包含若干不同参数的管段。

因此,仅仅按照安装工程或管道工艺系统来划分管道单元会造成很多弊病。

结合相关的要求,划分管道单元应是在不同的管道工程、工艺系统、装置以及不同的介质以及物流输送形式的基础上进行划分。

要明确管道单元的起止点、设计压力、设计温度、介质、管道类级别、敷设方式、防腐形式以及管道外表面的标识等条件,在管道安装文件中以管道编号的方式进行预先的设计。

3.2 单线图的绘制
从单线图的概念中,我们可以了解到管道单线图的绘制方法应是正等轴侧投影方法。

实际竣工资料中很多以平面形式进行绘制的单线图,是一个重大的错误。

关于单线图的图幅的规定,可以根据实际的需要,结合GB/T4458.1《机械制图图样画法》和GB/T4458.3《机械制图轴测图》规定的制图方法的相关要求,可以在图幅的长度方向成比例延长,以满足管道工程的实际需要。

其中的标题框也可以沿用机械制图的规定。

但是,标题框的内容可以适当进行调整,如增加管道编号等相关内容。

3.3 单线图中应标注的内容
GB 50235—97《工业金属管道施工及验收规范》11.0.3.4规定,要求100%射线照相检验的管道,应在单线图上准确标明焊缝位置、焊缝编号、焊工代号、无损检测方法、焊缝补焊位置;热处理焊口编号。

对抽样射线照相检验的管道,其焊缝位置、焊缝编号、焊工代号、无损检测方法、焊缝补焊位置、热处理焊口编号等应有可追溯性记录。

依据《压力管道使用登记管理规则》(试行)中附件三“重要压力管道使用注册登记表”中的要求,在单线图上要明确一些基本信息,如:管道级别、管道起止点、焊口数量、探伤比例、管道材料、管道敷设方式、防腐方式、管道标识等内容。

单线图中的内容一般应包括以下几项:
1)标题框:主要明确管道安装工程的名称、单线图号、管线标号以及绘制、审核等人员签字及相应的日期;.
2)指北针:管道基本走向的方向指示;
3)管道主要参数:设计压力、设计温度、介质名称、管道的类级别、设计规范、管道安装施工的验收规范
4)图例:管道主要涉及的元件以及不同敷设方式下管子的绘制符号表示的说明;
5)管道基本信息表:主要包括GB 50235—9711.0.3.4规定的要求100%射线照相检验的管道,应在单线图上标明的基本内容以及《压力管道使用登记管理规则》(试行)中附件三中需要提供的一些主要信息;
6)管道走向的单线图示:应以轴侧图方法绘制的管道单线图。

应准确表明每段管子的规格、长度、各段标高、焊口的数量及大致位置等。

对于管道材料的规格和牌号以及相应的材料标准、对于管道上涉及到较多的元件情况下,也可以考虑增加管道元件基本信息的材料表的方式来表达。

3.4 关于管道编号
2003年在北京市工业管道普查中对“管道编号”没有提出明确的要求,很多压力管道安装单位对于管道的编号没有给予足够的重视,只是用简单的阿拉伯数字计数或者采用单位名称、工程名称、介质名称的缩写加上数字来表示。

容易造成单位内部以及局部区域内管道编号大量重号的现象,客观上不利于监察工作的顺利开展和计算机化检索、注册办证等方面的管理。

由于压力管道没有铭牌,其本身唯一的标识就是不同的管道编号。

特别是在计算机化的管理要求的形势面前,目前在管道编号方面的混乱状况已经造成了软件的编制、识别等方面容易出现严重的漏洞。

如何清晰、明确地为1条管道来命名,可以通过规定“压力管道编号的基本规定”来实现。

具体办法是对管道编号的基本组成进行明确的规定,如:管道编号的基本组成由如下5个特征值组成。

各特征值的基本规定为:
第一特征值——管道所属建设单位简称的汉语拼音字头;
第二特征值——管道级别(GC3级别管道可省略此特征值);
第三特征值——管道输送介质(可采用英文缩略语);
第四特征值——管道设计压力和设计温度,中间用‘/’分隔,单位:MPs/℃;
第五特征值——管道顺序号。

4. 结束语
由于历史问题以及目前压力管道安全监察工作正处于摸索阶段的现状,面对管道事故在近年来的频发以及在用管道全面检测中暴露出的诸多难题,我们完全可以在锅炉压力容器等既有的承压类设备监管经
验的基础上,在技术上对于压力管道进行规范和完善。

对于这项工作,单线图是一个很好的切入点。
