艾默生质量流量计选型
艾默生质量流量计选型、功能及应用领域艾默生质量流量计能够直接测量质量流量和密度，是一个仪器流量计。
艾默生质量流量计选择用于此应用的高准一体式的变送器和应用平台能够提供精确的批次控制和对质量流量、总流量、密度和温度的连续监控。
本文主要介绍一下艾默生质量流量计选型、功能及应用领域。
艾默生质量流量计选型艾默生质量流量计的选型与一般流量计的选型有很大的不同：其一，流量再大质量流量计都可以测量，(而其它流量计可能量程超限而不工作或造成机械部件损坏)，只是要牺牲压力损失作为代价。
其二，艾默生质量流量计质量流量计的量程比，也是与流量计两端的压力损失有很大的关系，即量程比越大，压力损失也就越大。
其三，当一台艾默生质量流量计的管径大小决定了，流速越大，精度可以得到保证但所带来的压力损失也就大，我们通常从质量流量计的产品样本看到的量程比系基于水为介质和1kg压力损失作为参考给出的量程比...(只是对液体介质而言)，所以要想选出合适工况的质量流量计能给出整个过程工艺参数和管道所允许压力损失，根据这些工艺条件，相信艾默生质量流量计的专业流量工程师会给出合理的选型和报价。
艾默生质量流量计选型艾默生质量流量计的选型与一般流量计的选型有很大的不同：其一，流量再大质量流量计都可以测量，(而其它流量计可能量程超限而不工作或造成机械部件损坏)，只是要牺牲压力损失作为代价。
其二，艾默生质量流量计质量流量计的量程比，也是与流量计两端的压力损失有很大的关系，即量程比越大，压力损失也就越大。
其三，当一台艾默生质量流量计的管径大小决定了，流速越大，精度可以得到保证但所带来的压力损失也就大，我们通常从质量流量计的产品样本看到的量程比系基于水为介质和1kg压力损失作为参考给出的量程比...(只是对液体介质而言)，所以要想选出合适工况的质量流量计能给出整个过程工艺参数和管道所允许压力损失，根据这些工艺条件，相信艾默生质量流量计的专业流量工程师会给出合理的选型和报价。
艾默生2700质量流量计操作指南

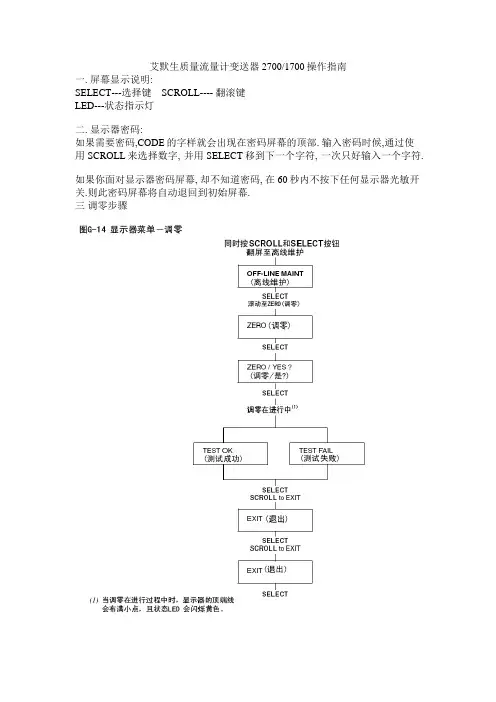

艾默生质量流量计变送器2700/1700操作指南一. 屏幕显示说明:SELECT---选择键 SCROLL---- 翻滚键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三调零步骤四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: RS-485设置:十:组态: 毫安输出和频率输出:十一显示器维护版本信息:十二: 报警代码和解决办法。
艾默生质量流量计.Modbus简易手册
MODBUS 485通讯手册MODBUS/RS485是现在最流行的一种布网方式，其特点是实施简单方便 ，传输数据量大,特别是在油品行业RS485简直是一统天下。
EMERSON 的高准系列质量流量计都支持MODBUS/RS485数据通讯，通过一组信号电缆，就可以将流量计的质量瞬时流量质量瞬时流量、、质量累积量质量累积量、、体积体积瞬时瞬时瞬时流量流量流量、、体积累积量积累积量、、温度温度、、密度等参数传到上位机。
一、流量流量变送器变送器485接线接线端子端子二、变送器变送器通讯通讯通讯协议和设备地址协议和设备地址协议和设备地址组态组态1、1700/2700/新型9739架装型变送器1)同时按SCROLL （左）键和SELECT （右）键4秒以上（指示灯闪烁）。
2)按左键翻到OFF-LINE MAINT 菜单，再按右键-左键-右键-左键后进入菜单。
3)如果出现CODE?则输入密码，一般出厂设为1234。
按左键增加数字，按右键移位。
4)按左键翻到OFF-LINE CONFIG ，再按右键进入。
5)按左键到CONFIG -COMM ，按右键进入，再按左键选择要修改的通讯方式，按右键进入.PROTOCOL---选择通讯协议BAUD---设置波特率PARITY---奇偶校验STOP BITS---停止位ADDRESS MBUS---设备地址2、3000系列变送器进入Management---Configuration---Digital communication---Configure RS-4851）Protocol---设置通信协议2）Configure protocolBAUD---设置波特率PARITY---奇偶校验Data bits—数据位STOP BITS---停止位Polling address---设备地址三、流量计测量值流量计测量值的的485地址地址点位点位点位表表1、质量流量计系列数据类型：保持寄存器4X ； 32位浮点注意注意：：部分上位机读取地址位可能要减一位部分上位机读取地址位可能要减一位，，也就是从40246开始开始。
艾默生 Micro Motion G系列流量和密度仪表 说明书
产品样本00813-0106-4630, Rev AA2023 年 10 月Micro Motion（高准）G 系列流量和密度仪表™出色的可靠性和安全性■无磨损或需要更换的移动部件，将维护工作降到最少，保证了长期的可靠性■激光蚀刻标签，即使在具有挑战性的环境中也非常耐用■可清洁、自排空设计连接■全系列的高准变送器选项和通信协议■通过创新的 Wi-Fi、Bluetooth®、2 线环路供电和以太网供电解决方案降低布线的复杂性■包括 Smart Meter Verification 在内的高级诊断易于使用■超紧凑式轻质传感器设计确保安装灵活性■具有值得信赖的高准电子元件，易于安装、集成和远程监测■简化的传感器选项和预选解决方案，便于订购G 系列科里奥利质量流量计和密度仪表2023 年 10 月测量原理作为科里奥利效应的实际应用，科里奥利质量流量计的工作原理是使得有介质流经的流量管发生振动。
尽管振动并非完整的圆形，仍形成了旋转坐标系统，从而引发科里奥利效应。
传感器将检测并分析流量管频率，相位差和振幅的变化。
具体的检测方法会因流量计设计不同而不同，这些被观测到的变化代表了流体的质量流量和密度。
密度测量测量管以其固有频率振动。
管道内流体质量的变化将导致管道固有频率发生相应的变化。
通过管道的频率变化来计算密度。
温度测量温度作为测量变量，可用作输出量。
此外，温度还可在传感器内部使用，以补偿温度变化对杨氏弹性模量的影响。
质量和体积流量测量测量管在力的作用下发生摆动，从而产生正弦波。
流量为零时，两根管道同相地发生振动。
有流量时，科里奥利力促使管道发生扭曲，从而引发相偏移。
测量正弦波之间的时差，此时差与质量流量成正比。
体积流量通过质量流量和密度测量结果来计算得到。
请观看此视频，详细了解科里奥利流量计如何测量质量流量和密度（单击链接，选择View Videos（查看视频））：https:// /en-us/automation/measurement-instrumentation/flow-measurement/coriolis-flow-meters。
艾默生质量流量计调试安全操作及保养规程
艾默生质量流量计调试安全操作及保养规程1. 引言艾默生质量流量计是一种用于测量流体质量流量的设备。
为了确保其正常工作和延长使用寿命，对质量流量计进行正确的调试、操作和定期保养非常重要。
本文档将介绍使用艾默生质量流量计的操作步骤，以及调试和保养的注意事项。
2. 质量流量计调试操作步骤艾默生质量流量计在使用之前需要进行调试，以确保其准确度和稳定性。
以下是调试操作的步骤：2.1 准备工作在开始调试之前，请确保已经完成以下准备工作： - 检查质量流量计的安装位置是否正确，并连接好电源和通讯接口。
- 确保质量流量计的环境符合技术规格要求，例如温度、湿度等。
- 确保质量流量计周围没有任何杂物或阻碍物。
2.2 测量点设置在进行调试前，需要正确设置测量点。
以下是测量点设置的步骤：1. 检查传感器并确保其处于正常状态。
2. 在质量流量计测量管道流体流动的方向上选择合适的位置。
3. 在选择的位置上清洁管道以确保没有污物和障碍物。
4. 安装艾默生质量流量计并确保其稳固可靠。
2.3 测量参数设置在进行调试前，需要设置测量参数以满足实际需求。
以下是测量参数设置的步骤： 1. 打开质量流量计的调试界面。
2. 输入相应的参数，例如流体类型、流量范围、单位等。
3. 确认参数设置无误后保存并退出调试界面。
2.4 质量流量计调试在完成前面的准备工作和参数设置后，可以开始质量流量计的调试。
以下是调试操作的步骤： 1. 打开质量流量计的电源，并确保其工作正常。
2. 注意观察质量流量计的指示灯和显示屏，确保其工作正常且数据准确。
3. 分析测量结果，并与实际流量进行比较以确保准确度。
4. 根据实际需要，调整相关参数并重新进行测量，直到达到满意的结果为止。
3. 质量流量计的安全操作事项为了确保安全操作和防止意外事故的发生，在使用艾默生质量流量计时需要遵守以下事项：3.1 电气安全•在使用质量流量计之前，请确保已经正确接地并遵循相应的安全电气标准。
艾默生质量流量计故障安全操作及保养规程
艾默生质量流量计故障安全操作及保养规程简介艾默生质量流量计是一种广泛应用于工业生产过程中的流体流量测量仪器。
为了确保仪器的正常运行和延长使用寿命，本文将介绍艾默生质量流量计常见的故障原因、安全操作和保养规程。
故障原因及解决方案1. 信号不稳定故障原因：可能是由于管道堵塞、进口压力不稳定或流量计安装位置不正确。
解决方案：首先排除管道堵塞，清除可能的杂质。
检查进口压力是否稳定，并根据压力波动情况进行相应的调整。
同时，确认艾默生质量流量计是否按照正确的安装位置进行固定。
2. 流量计无输出信号故障原因：可能是由于信号线路断开、供电电源异常或传感器损坏。
解决方案：检查信号线路是否连接正常，确保电源供电正常。
如果以上情况均无异常，可能是传感器损坏，需要更换传感器。
3. 测量精度下降故障原因：可能是由于流量计腔体中堆积了杂质、壁面磨损或温度变化导致的漂移。
解决方案：定期清理流量计腔体，避免杂质积聚。
如果壁面磨损导致漂移，需要更换流量计。
对于温度变化引起的漂移，可以通过调整温度补偿参数来解决。
安全操作规程1.请在使用前阅读并理解使用说明书，并按照说明书的规定操作流量计。
2.在使用过程中，请避免剧烈震动和碰撞，以免造成损坏。
3.请使用合适的工具进行操作，避免使用力过大或过小，以免损坏流量计。
4.在安装和拆卸过程中，请确保流体系统处于关闭状态，以免造成泄漏或损伤。
5.根据需要，选择合适的防爆型号，并确保在易燃、易爆环境中使用相应的安全措施。
6.使用过程中如发现任何异常，请停止使用并联系维修人员进行检修。
保养规程1.定期清洁流量计腔体，避免杂质积聚。
可以使用清洁介质进行冲洗，然后用干净的布擦拭干净。
2.注意定期检查流量计的连接部件是否松动，如有松动请进行紧固。
3.定期校验流量计的测量精度，以确保其正常工作。
可以使用标准流量计或其他可靠的测量设备进行校验。
4.定期检查流量计的电源电压和信号线路是否正常，确保供电和信号输出正常。
爱默生质量流量计简明使用手册(1)
爱默生质量流量计简明使用手册(1) 嘿，伙计们！今天我们要聊聊一个非常实用的东西——爱默生质量流量计。
别看它是个小小的设备，但它的用处可大了！它可以帮助我们测量液体和气体的质量流量，还可以帮助我们监测管道中的泄漏情况。
这个神奇的小玩意儿到底怎么用呢？别着急，我这就给你们讲解一下！让我们来了解一下爱默生质量流量计的基本结构。
它主要由两部分组成：一个是测量单元，另一个是显示单元。
测量单元负责测量质量流量，而显示单元则负责将测量结果显示出来。
这只是它的基本结构，实际上还有很多其他的功能等待着你去发掘哦！我们该如何正确地使用爱默生质量流量计呢？其实，方法很简单：我们需要将它安装在一个合适的位置。
一般来说，我们应该将它安装在管道的进出口处，这样才能保证它能够准确地测量到质量流量。
我们需要将它与被测流体连接起来。
这里需要注意的是，我们应该选择合适的连接方式，以免影响测量结果。
我们只需要打开电源，然后按照显示屏上的提示进行操作即可。
在使用爱默生质量流量计的过程中，我们还需要注意一些事项。
我们应该定期对设备进行校准，以确保测量结果的准确性。
我们应该注意设备的保养和维护，避免因为设备故障而导致测量结果不准确。
我们还应该学会如何处理异常情况，比如管道泄漏、设备损坏等。
只有这样，我们才能充分发挥爱默生质量流量计的作用，为我们的工作和生活带来更多的便利。
爱默生质量流量计是一个非常实用的工具，它可以帮助我们更好地了解流体的流动情况，从而为我们的工作和生活提供更多的便利。
希望我的介绍能让大家对这个神奇的小玩意儿有更深入的了解。
今天的分享就到这里啦！希望大家喜欢！下次再见啦！。
艾默生质量流量计故障诊断和常见问题
04
2. 电路问题
信号处理电路可能因为元件老化 或温度变化导致零点漂移。
01
总结词
零点漂移是指质量流量计在零流 量下的输出偏离其原始零点位置 的现象，可能是由于传感器、电 路或环境因素引起的。
02
1. 传感器问题
传感器内部的物理特性可能随时 间发生变化，导致零点漂移。
03
传感器损坏
1. 过载
流量计受到过大的流体压力或 流量可能导致传感器损坏。
艾默生质量流量计故障诊断和常见 问题
目 录
• 质量流量计故障诊断 • 常见故障类型 • 故障排除方法 • 预防性维护建议 • 使用注意事项
01 质量流量计故障诊断
故障识别
01
流量测量异常
流量读数不稳定、偏差或无读数。
报警信号
发出异常声音或震动，伴随故障指 示。
03
02
仪表显示异常
显示屏出现错误代码、闪烁或黑屏。
零点漂移排除
总结词
零点漂移通常是由于传感器老化、环境因素变化或流体特性变化引起的。
详细描述
首先检查流量计的传感器是否已经使用很长时间，如果是，可能需要更换传感 器。此外，检查流量计的周围环境是否发生变化，如温度、压力等。如果环境 因素稳定，则进一步检查流体的特性，看是否发生变化。
传感器损坏排除
总结词
03 故障排除方法
流量测量误差排除
总结词
流量测量误差可能是由于多种原因引起的，如管道振动、流体特性变化、安装问 题等。
详细描述
首先检查流量计的安装是否符合要求，包括传感器与管道的连接、传感器安装位 置等。如果安装没有问题，则进一步检查管道振动情况，以及流体是否含有杂质 或气泡。此外，检查传感器的清洁度，确保没有杂质或堵塞。
完整版艾默生质量流量计培训课件
质量流量计基本概念——仪表定义
质量流量计是对被测介质的流量进行 连续测量，测量结果是以公斤或吨等工程 单位显示出来的流量仪表。
质量流量计基本概念 ——仪表分类
质量流量计是一种推理式流量计，按测量方法可以 分为二大类：一是质量流量间接式测量，即同时测量流 体的体积流量和密度值，由运算放大器计算得到流体质 量，或是同时测量流体的体积流量和温度、压力值，利 用流体密度与温度、压力之间的关系，计算出流体质量； 二是质量流量直接式测量方法，流体测量直接反映质量 流量值，与流体的温度、压力和密度等参数的变化无关。
流量管
变送器处理来自流量管 的信号，并对流量管的
振动状态进行监控
直管流量计传感元件的剖面图
科里奥利质量流量计典型结构和工作原理 -CMF基本结构
2、流量变送器 是以微处理为核心的电子系统。它用来向传感器提供
驱动力，并将传感器的信号转化为质量流量信号及其他一 些有意义的参数信号，同时具有根据温度参数对质量流量 和密度测量进行补偿、修正的功能。流量变送器一般输出 标准电流信号或频率信号，并可按一定的通讯协议，实现 与上位机和 DCS系统的交联与远传通讯。变送器上的显示 面板可以组态显示所要求的各种参数。
科里奥利质量流量计典型结构和工作原理 --概述
科里奥利质量流量计是利用流体在直线运动的同时处于一旋转 系中，产生与质量流量成正比的科里奥利力原理制成的一种直接式 质量流量仪表。
从1950年开始，科学家和工程师们花费了许多年试验、开发质 量流量仪表，借此消除容积测量的误差及昂贵不便的称重法。在 1970年后James.E.Smith—美国高准（Micro Motion）公司的创始人 成功地开发了第一个可应用于工业的质量流量计，科里奥利质量流 量计，它是根据科里奥利[Coriolis]效应原理研制而成的。1984年 James.E.Smith将所发明的“U”型振动管式的科里奥利质量流量计 (Coriolis Mass Flow—CMF)投入市场。
艾默生质量流量计故障诊断和常见问题
Micro Motion Confidential Page 5
Prolink II – 诊断信息
Micro Motion Confidential Page 6
1、出现流量计跳数的原因及解决方法？
1、出现流量计跳数的原因及解决方法？
注1：间歇使用的流量计的小信号切除宜设置为流 量计测量上限的0.5~1.0%
275显示信息
EEPROM Checksum - Core Processor RAM Error - Core Processor Sensor failure Temperature out of range Input over range Field device not characterizeded Real time interrupt failure Density outside limits Field device warming up Calibration failed Excess calibration correction, zero too low Excess calibration correction, zero too high Process too noisy to perform auto zero Electronics failure Data loss possible Line RTD Overrange Case RTD Overrange EEPROM Checksum － 1000/2000
所有线圈对地要求开路,>30MΩ LPO 和 RPO阻值差别应小于 < 10%
点影响的公式计算计算调零影响。
如果零点改变导致测量范围内的精度变化超出标 称精度，应该重新检定流量计。
艾默生质量流量计参数安全操作及保养规程
艾默生质量流量计参数安全操作及保养规程引言质量流量计是工业自动化领域中常见的仪器，用于测量流体的质量流量。
艾默生质量流量计是一种高精度、稳定可靠的流量测量设备，广泛应用于石化、化工、制药、电力等行业。
为确保仪器正常工作和使用寿命的延长，本文将介绍艾默生质量流量计的参数安全操作及保养规程。
1. 参数安全操作在使用艾默生质量流量计时，应注意以下参数安全操作：1.1 输入参数范围艾默生质量流量计需要根据实际需求设置输入参数范围，包括流体种类、工作温度、工作压力等。
在设定这些参数时，要确保其在仪器规定的范围内，以避免损坏仪器或对流体系统造成不良影响。
1.2 精度要求艾默生质量流量计的精度是通过进口和出口传感器测量得到的。
在使用过程中，要根据实际需要调整精度要求，以保证测量结果的准确性。
通常情况下，精度要求越高，仪器的稳定性和测量精度会越好。
1.3 流量范围艾默生质量流量计的流量范围可根据实际需求设定。
在设定流量范围时，要考虑被测介质的流量变化情况，并确保仪器能够在这个范围内正常工作。
同时，要注意避免超出仪器的量程范围，以免对仪器造成损坏。
2. 保养规程为确保艾默生质量流量计的正常运行和使用寿命的延长，以下是保养规程的几个方面：2.1 清洁保养定期对艾默生质量流量计进行清洁保养，可有效防止积尘、沉积物等对仪器的影响。
清洁时应使用专用的清洁剂，并避免使用带有酸碱成分的清洁剂，以免对仪器产生腐蚀。
2.2 防护措施在使用艾默生质量流量计时，应保证其处于干燥、无尘、无腐蚀性气体等环境下。
同时，要避免仪器遭受外界物体的碰撞和振动，以免影响仪器的正常运行。
2.3 定期检查校准艾默生质量流量计的准确性和稳定性需要定期进行校准。
通常情况下，建议每年对仪器进行一次校准。
校准可委托专业机构进行，也可由使用方自行操作。
在校准前，请确保仪器处于稳定状态，并按照校准操作步骤进行，以确保校准的准确性。
2.4 使用注意事项在使用艾默生质量流量计时，还需注意以下事项：•禁止将易燃、易爆介质直接接入仪器；•避免在过程中发生大幅度温度变化，以免对仪器产生不利影响；•避免过高的工作压力，超过仪器规定的范围会导致仪器损坏；•避免过度振动或剧烈冲击，以免影响仪器的测量精度。
艾默生质量流量计的应用范围
主要应用在冶金、精细化工、精细化工、石油与天然气以及高精度要求测量工况。
艾默生质量流量计之所以能在众多流量检测仪表脱颖而出，是由于目前使用的大多数流量计，其测量值随着压力、温度、密度等工艺参数的变化而变化，所以当实际工况与设计工况不相同时，测量仪表就会产生附加误差。
而艾默生流量计质量型在测量过程中是直接测量质量流量而不受介质特性变化的影响，从而得到广泛使用。
下面我们一起看看艾默生流量计具体的优点。
1.可以测双向流体；
2.艾默生流量计应用范围广泛，除测一般介质外，还可以测高粘度的流体，浆液，并可以测气体；
3.能够直接测量质量流量，不受温度、压力、粘度和密度等因素的影响，仪表的测量精度高可达到0.1%～0.2%；
4.没有可动的机械部件，虽然检测管具有振动，但振幅很少，不会因为摩擦而影响测量后果；
5.艾默生流量计对流体的流速分布不敏感，不受层流和紊流工况的影响，安装仪表前后不需要直管段；
6.在测量流量的同时，还可以获得介质的密度信号，测量流体的在线密度不需通过其他技术进行周期性采样；
7.艾默生流量计可调量程比宽，最高可达到1：100。
艾默生质量流量计
艾默生质量流量计
艾默生质量流量计是一种用于测量流体质量流量的仪器。
它采用先进的技术，能够准确测量流体的质量流量，广泛应用于各种工业和实验室领域。
本文将介绍艾默生质量流量计的工作原理、特点以及应用领域。
工作原理
艾默生质量流量计通过测量流体通过管道时的 Coriolis 加速度，来计算流体的质量 flowrate，从而实现对流体质量流量的准确测量。
当流体通过管道时，控制器会对管道施加一个震动，而流体的质量则会影响这个震动的频率，通过测量频率的变化，可以推断出流体的质量流量。
特点
•精准度高：艾默生质量流量计具有很高的测量精度，可以准确测量不同种类流体的质量流量。
•可靠性强：由于采用了 Coriolis 加速度原理，艾默生质量流量计在各种工况下都能保持稳定的测量性能。
•全程密封：艾默生质量流量计采用全程密封设计，可以避免流体泄漏和污染环境。
应用领域
艾默生质量流量计广泛应用于化工、制药、食品加工、石油化工、半导体等产业领域。
它可以用于计量各种液体、气体和气固两相混合物的质量流量，具有不受流体密度、温度、压力等影响的优势。
在工业生产过程中，艾默生质量流量计可以帮助企业实现生产流程的自动化、智能化，提高生产效率和产品质量。
综上所述，艾默生质量流量计作为一种先进的流量测量仪器，具有精准度高、可靠性强、全程密封等优点，广泛应用于各个工业领域，为生产过程提供了可靠的流量测量解决方案。
艾默生质量流量计规格安全操作及保养规程
艾默生质量流量计规格安全操作及保养规程1. 引言本文档旨在提供艾默生质量流量计的规格、安全操作和保养规程，帮助用户正确使用和保养设备，确保设备的性能和可靠性。
2. 设备规格艾默生质量流量计是一种先进的流量测量仪表，通过测量流体的质量能够准确地测量流体的流量。
以下是一些常见的设备规格：•流量范围：根据具体的型号和规格有所不同，通常在0-1000kg/h之间。
•精度：通常为±0.2%，具体的精度可以根据客户的要求进行定制。
•输出信号：标准的输出信号为4-20mA，也可以根据需求选用其他类型的输出信号。
请注意，以上规格只是参考值，具体的参数应根据设备型号和规格进行确认。
3. 安全操作指南为了确保设备使用的安全性和可靠性，请遵循以下安全操作指南：3.1 安装前的准备工作在安装设备之前，请进行以下准备工作：•确保设备和管道之间有足够的安装空间。
•检查设备的包装是否完好，确认是否有损坏。
•清洁设备上的接口和安装位置，确保没有杂质和污垢。
3.2 安装步骤请按照以下步骤进行设备的安装：1.将设备正确地连接到管道上，并使用合适的紧固件进行固定。
2.确保设备的连接处没有泄漏，并使用密封剂对接口进行密封。
3.3 使用时的注意事项在使用设备时，请注意以下事项：•避免长时间暴露在高温或低温环境中，以免影响设备的性能。
•避免设备受到冲击或振动，以防止设备损坏。
•定期检查设备的工作状态，及时发现并解决可能存在的问题。
3.4 应急操作如果发生设备故障或意外情况，请采取以下应急操作：1.首先切断设备的电源或介质供应，避免造成更大的损坏。
2.尽快联系专业的技术人员或厂家售后服务部门，寻求帮助和支持。
4. 保养规程为了延长设备的使用寿命和保持设备的性能稳定，建议按照以下保养规程进行设备的保养：4.1 定期清洁设备定期清洁设备和周围的环境，避免灰尘和污垢对设备的影响。
4.2 检查设备的工作状态定期检查设备的工作状态，包括检查管道连接是否松动、设备是否有异常声音或振动等。
艾默生质量流量计简明操作手册
艾默生质量流量计简明操作手册P/N2007年7月简明使用手册目录第一章传感器安装 (3)1.1概述 (3)1.2安装注意事项 (3)1.3传感器的安装方向 (4)1.4电气连接注意事项 (5)第二章仪表接线与上电 (6)2.1概述 (6)2.2变送器的型号识别。
(6)2.3变送器与传感器连接 (7)2.4最大布线距离 (8)2.5电源规格 (9)2.6变送器、显示组件方向调整 (10)2.7变送器输出 (12)第三章流量计组态 (15)3.1概述 (15)3.2组态项目 (15)3.3变送器的显示器面板结构 (16)3.4组态过程变量的测量单位 (16)3.5组态变送器的毫安输出 (17)3.6组态变送器的脉冲/频率输出 (17)3.7变送器的回路测试 (18)3.8 显示器菜单功能 (3)3.9流量计调零 (27)第四章流量计投用及报警状态 (28)4.1流量计投用 (28)4.2获取报警 (28)附录1报警代码含义表 (29)附录2核心处理器检查 (34)附录3传感器检查 (35)附录4软件版本4.x变送器的显示器菜单 (37)第一章传感器安装1.1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。
1.2 安装注意事项1.2.1 安装位置应避免电磁干扰。
传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
1.2.2 工艺管道应对中，两侧法兰应平行。
严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。
另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。
1.2.3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。
使用流量计下游的调节阀进行流量控制。
艾默生质量流量计原理剖析课件
振动式质量流量计原理
优点
结构简单、体积小、响应速度快、测 量准确度高。
缺点
需要较长的直管段，对流体中的杂质 和颗粒敏感，容易受到流体流动状态 的影响。
03
艾默生质量流量计的结构与特点
艾默生质量流量计的结构
传感器部分
负责感知流体的物理参数，并将其转换为 电信号。
转换器/处理器
接收来自传感器的信号，经过处理后输出 流量数据。
化工生产过程中需要精确控制各种介 质的流量，艾默生质量流量计能够满 足这一需求，提高生产效率和产品质 量。
能源计量
在能源紧缺的背景下，艾默生质量流 量计在能源计量领域的应用越来越广 泛，如对天然气、石油等能源介质的 计量。
未来展望
跨界融合
未来艾默生质量流量计将与传感器技术、物联网技术等跨界融合 ，形成更智能、更高效的质量流量测量系统。
高精度
为了满足工业过程控制和贸易交接的更高要求，艾默生质 量流量计在测量精度方面不断突破，提高测量准确性和可 靠性。
无线通讯
无线通讯技术的普及和应用，使得艾默生质量流量计可以 实现无线数据传输，方便远程监控和管理。
应用领域拓展
环保监测
化工生产
随着环保意识的提高，艾默生质量流 量计在环保监测领域的应用逐渐增多 ，如对气体和液体的排放监测。
定制化服务
为了满足不同行业和不同工况的需求，艾默生质量流量计将提供更 加定制化的服务和解决方案。
绿色环保
随着环保要求的提高，艾默生质量流量计将更加注重环保设计，减 少对环境的负面影响。
谢谢您的聆听
THANKS
差压式质量流量计通常 包含一个节流装置和一 个压力传感器，当流体 流过节流装置时，会在 前后产生压力差。通过 测量这个压力差，可以 计算流体的质量流量。
艾默生质量流量计原理
艾默生质量流量计原理
艾默生质量流量计原理是基于质量守恒定律和热力学原理的。
其工作原理可以简述为以下几个步骤：
1. 流体进入流量计后，首先经过一个进气管道和一个电加热管。
电加热管通过加热使得流体温度升高，同时流经加热管的流体被加热。
2. 加热后的流体进入计量管道，计量管道内部有一对对称布置的温度传感器，用于测量流体的温度差。
3. 流体从计量管道进入出气管道，此时再经过一个冷却和测温装置。
冷却后，流体再次经过一对对称布置的温度传感器，用于测量流体的温度差。
4. 流体经过出气管道后，进一步通过反向电加热管进行加热，通过对加热功率的调整，使得流体的温度恢复到进入流量计之前的温度，从而消除温度差。
5. 测得的温度差与流体传感器所测得的质量流量成正比关系。
根据热力学原理，流体的温度与质量流量相关，由此可以计算出流体的质量流量。
通过以上原理，艾默生质量流量计可以通过测量流体温度和温度差来直接获得流体的质量流量，无需测量其他参数（如压力、速度等），并且不会受到流体性质的影响。
这使得艾默生质量流量计在工业自动控制和流体流量测量领域得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宽量程比 大流量和小流量 (CMF010 和 400) 材质 (Hastelloy 和 Inconel) 气体应用 贸易交接
16
灵敏度
Delta T = 流量
频率 = 密度 流量测量灵敏度
弯管 FSF = 60 microsec. 微弯管 FSF = 5 microsec. FSF(Full scale flow rate) 指满量程所对应的 相位差，对应了流量灵敏度，即同样的流量可产 生多大的相位差
0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%
Flow Rate, % of 3200 lb/min
测量不随工况变化
无飘移
测量不随工况变化
无飘移
以前
标定系数自我校验
用户的需求
需要知道所用仪表是否正常工作，测量是否准确
仪表的使用要满足法规规程的要求，以及用户内 部操作流程
创立于1890年，总部设在美国密苏里州圣.路易斯市，是世界上最大 的工业公司之一 超过60家行业领先的子公司，在全球150个国家设有290多家工厂 10万多雇员 2006年销售额超过173亿美元 2006年度财富杂志评选为全球500强公司之372位 被2006年财富杂志命名为“全球最受瞩目的五十强公司之一” 素以卓越的管理与稳健的财务著称
需要对生产过程(尤其是危险介质)中出现的故障 自我诊断
“我通常需要把流量计 从现场拆卸下来送到检定机构进行 校准，每台流量计每年在这方面花费的费用达 $2000 到 $3000美元. 如果能有一种办法能在线告诉我仪表的性能 以及标定系数变化的情况，对我们的帮助太大了”
Micro Motion质量流量计的新功能
高准科氏质量流量计 产品/应用
超级测量稳定性
增强版 ELITE 系列质量流量计
全面改进的传感器内部结构
• 最好的性能 • 不受外部因素的影响 • 适用于更苛刻的工矿
全方位彻底的改进
更灵活的电子变送器
• 改进连接方式 • 更人性化的界面 • 更广阔的应用领域
工艺状况改变后无需调零
流体切换快 简化维护规程
测量精度的提高以及不受温度变化影响
性能提高两倍
• • • •
0.40%
流量精度 +/- 0.05% of flow “Flat accuracy”定义了业界的新标准 高达 20:1范围内的高精度 密度精度可选 +/-0.0002 g/cc
改变温度对性 能无影响 管道应力变化 对性能无影响
高准公司 : 第一个科氏流量技术应用者
高准公司于1977年发明了第 一台用于工业的科氏流量和 密度计
高准公司最早在美国Boulder, Colorado 的工厂
高准公司生产的第一台传感器 高准公司生产的第50万台传感器 在2006年5月下线
Gaspar Gustave de 教授是科里
奥利原理的发现者
一家德国公司的 ISO 17025
Accreditation
Stated system uncertainty = ±0.054%
此公司的标定选项 它们意味着什么?
标定选项:
具有朔源性的G和H选项只能达到0.15%精度 结论: 0.10%的精度根本不具备朔源性 Micro MotionELITE表的0.10%精度背后有A2LA (0.10%)的朔源性的强大支撑
质量流量计系统组成 (CMF/2700)
流量检测原理
相位差与流量标定系数
2.9098 克/秒/微秒
变送器相位差的对比比较
无流量
Time mV
线圈
低流量
磁铁
Time mV
高流量
Time mV
为什么要选用 科里奥利质量流量计？
高精度
提高计量精度 保证公平交易
可靠性
降低日常维护 增加运行时间
目前Micro Motion可以提供0.05%的“金表 ”以标定现场仪表
能否相信某品牌流量计的精度?
行业规定3倍的传递精度
弯管?
直管?
微弯管?
用户的需求?
直管/微弯管
可清洁 自排空 易于检查 无堵塞 卫生型
弯管
卓越的
精度 可靠性 抗现场干扰能力
易使用
安装调试简单
培训要求简单
灵活性
多种参数测量：质量流量、密度、温度等等
多种介质测量：液体、气体、浆体
为什么要选择高准公司？
1977年推出世界上第一台可实用的产品 全球累计销售超过50万台
每年研究开发费用超过
最大竞争对手的销售额
其它 25%
能在各种实际应用场合 保证产品性能
Micro Motion 75%
2400S
增强的数据处理软件
• 更简便易行的组态 • 更智能化的自诊断、报警功 能 • 更易于使用操作
2700
数字式的核心处理器
Micro Motion ELITE 承诺使用方便
无需现场调整
ELITE 的现场性能与实验室条件下保持一致 无需现场调零 – 在工厂建立零点
0
无需为了调零而关断流量 更快地安装 加快开车进度 减少阀门
性能卓越－F系列传感器
性能比较
2“ 流量计性能比较
质量流量精度
Competition's 0.15% meter with zero stability F Series with MVD and 0.1% calibration Competition's 0.10% meter with zero stability
流量管振幅
弯管振幅为0.8 mm 微弯管振幅为0.1 mm
25
安装
应力 振动
26
寿命
驱动频率
弯管驱动在80 - 180 Hz 直管/微弯管驱动在500 -1,000Hz
管壁
26
管径
仪表口径
3” 4”
德国公司(83F)
1.59”(40.5mm) 2.01”(51.20mm)
首席执行官办公室成员
* Charles A Peters, 高级执行副总裁 * Walter J Galvin, 首席财务官 * David N Farr, 首席执行官 * James G Berges, 总裁 * Edward L Monser, 首席营运官
艾默生公司 8 个以用户为中心的部门
艾默生过程管理集团 - 整体方案
Competitor 0.35% 0.30% 0.25% 0.20% 0.15% 0.10% Competitor Enhanced ELITE 0.05%
Accuracy Spec, % of rate
5x better at low turn down
Flat Spec!
0.05% 0.00%
根据美国控制杂志于2007年1月对5万 名读者进行的调查得出以上结论
内容
公司介绍 什么是质量流量计？
Micro Motion质量流量计产品系列
Micro Motion质量流量计的新功能
质量流量计的关键人物
古斯塔维 德 科里奥利
牛顿爵士
什么是科里奥利现象？
高准 (Micro Motion) 质量流量计
发展一流的品牌产品 - 制造最好的产品 一流的产品应用专家 一流的产品售后服务
艾默生过程管理 再度打破纪录
1
2006 年度读者评选情况
最佳产品/最佳服务
1st 2nd 8 5 3 6 1 3 8 1 3rd 3 5 8 6 2 1 6 2 Total 39 17 10 14 5 5 15 4
Emerson Process Management 28 Rockwell Automation Siemens Automation Invensys GE ABB Automation Honeywell Yokogawa 7 3 2 2 1 1 1
二次耐压外壳(25C时)最高64Bar
CMF/E/ELITE
性能卓越－CMF200/300
F 系列传感器
质量流量基本精度：液体 ±0.2%/015%/0.1% 气体 ±0.7%/0.5% 密度精度： 接液管材： 额定流量范围： 口径范围： 液体±0.002 g/cc 316L不锈钢 0~272,000 kg/h 6~75 mm
Micro Motion 标定朔源
International Mass Standard - Paris USA Mass Standards - NIST Rice Lake - ISO 17025 Accredited Micro Motion Mass Standard - NIST Traceable Micro Motion PFS7K Primary Stand Scales Micro Motion PFS7K - ISO 17025 Accredited
Fisher-Rosemount Uniloc - Liquid
Micro Motion Systems Analytical Rosemount PC&E Process Flow Intellution Analytical, Gas Daniel M&C Westinghouse WPC Analysis & Gas Brooks CSI Chromatographs Orion Tekmar-Dohrmann Kenonics
