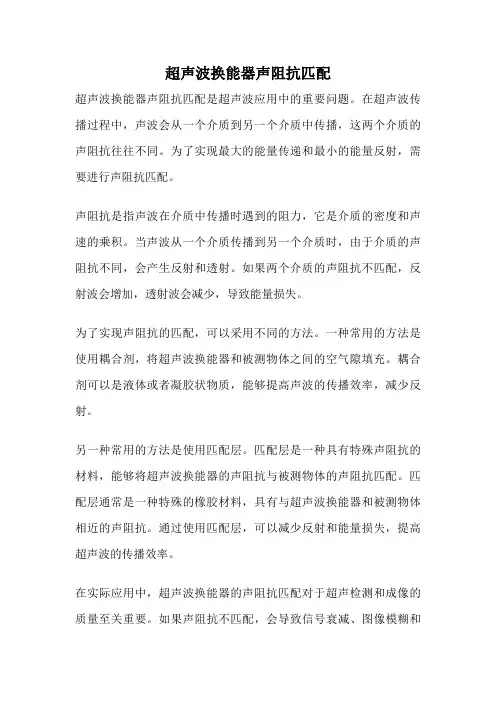

超声波换能器声阻抗匹配是超声波应用中的重要问题。
在超声波传播过程中，声波会从一个介质到另一个介质中传播，这两个介质的声阻抗往往不同。
为了实现最大的能量传递和最小的能量反射，需要进行声阻抗匹配。
声阻抗是指声波在介质中传播时遇到的阻力，它是介质的密度和声速的乘积。
当声波从一个介质传播到另一个介质时，由于介质的声阻抗不同，会产生反射和透射。
如果两个介质的声阻抗不匹配，反射波会增加，透射波会减少，导致能量损失。
为了实现声阻抗的匹配，可以采用不同的方法。
一种常用的方法是使用耦合剂，将超声波换能器和被测物体之间的空气隙填充。
耦合剂可以是液体或者凝胶状物质，能够提高声波的传播效率，减少反射。
另一种常用的方法是使用匹配层。
匹配层是一种具有特殊声阻抗的材料，能够将超声波换能器的声阻抗与被测物体的声阻抗匹配。
匹配层通常是一种特殊的橡胶材料，具有与超声波换能器和被测物体相近的声阻抗。
通过使用匹配层，可以减少反射和能量损失，提高超声波的传播效率。
在实际应用中，超声波换能器的声阻抗匹配对于超声检测和成像的质量至关重要。
如果声阻抗不匹配，会导致信号衰减、图像模糊和
分辨率降低。
因此，声阻抗匹配是超声波应用中需要重视的问题。
超声波换能器声阻抗匹配是超声波应用中的重要问题。
通过合理选择耦合剂或使用匹配层，可以实现声阻抗的匹配，提高超声波的传播效率，从而获得更清晰、更准确的超声检测和成像结果。
这对于超声波应用的发展具有重要意义。
我们应该重视声阻抗匹配问题，不断研究和改进匹配技术，推动超声波应用的进一步发展。
超声换能器的原理及设计
超声换能器的原理及设计超声波换能器是超声波焊接机的高频机械振动源及作用，就是将超声波发生器输出的电能或者磁能转换成相同频率的机械振动，超声焊接机用的换能器，目前有两种，一种是，磁致伸缩型换能器，另一种是压电陶瓷换能器磁致伸缩式换能器，由于效率低，性价比低，还需外加直流极化磁场，因此目前超声焊接机已经很少使用。
压电陶瓷换能器基本原理是建立在晶体材料的压电效应基础上的，这种材料为压电晶体材料，在超声焊接机主要用的是压电陶瓷产量，这种材料在成熟外地发生形变时，在压电陶瓷晶体表面，会出现电荷，晶体内部产生电场，反之，当晶体呈受外电场作用时，金片会发生形变，这种现状称之为压电效应，前者称正电效应，或者称逆电效应。
超声波换能器是超声振动系统的核心部件，超声波换能器设计的好坏，关系到焊接机工作的效率，稳定性及寿命等，在市场上采用大部分的压电陶瓷换能器，按照振动形式区别种类很多，如径向振动模式，纵向复合式振动模式，剪切振动模式，厚度振动模式等。
超声波塑料焊接机工作时加工塑料工件，需要的是高频率的纵向振动。
使得工件的上下模上下高频振动融化焊接层得到焊接效果。
压电换能器的结构：压电陶瓷换能器的结构，由压电陶瓷晶片，电极片，前后盖等组成。
后盖板一般用质量较大的钢制成前盖板由质量轻的，高强度铝合金或者钛合金制造而成，它是利用了压电陶瓷的纵向效应器，陶瓷元件的极化方向，电场方向，机械振动方向，三者一致。
这种换能器称纵向复合振动换能器，它的长度方向尺寸远大于它们的宽度。
图3-1为国内外焊接机常用的政治使用图与结构图，图中两端是两块金属盖板，中间是压电陶瓷元件堆，压电陶瓷一般是纵向极化的带孔圆片，一根应立螺杆，将这三部分紧固在一起着，称为预应力螺杆。
他只陶瓷元件，具有较大的抗压强度，同时在大功率驱动下，陶瓷元件取压缩状态，从而避免膨胀所造成的破裂这种换能器通过改变前后盖的材料尺寸来控制换能器的频率带宽，前后增速比和有效机电耦合系数等性能参数。
超声波发生器与换能器
超声波发生器与换能器谐振点匹配问题
深圳市太和达科技有限公司，位于中国超声波清洗机行业龙头之都—深圳。
多年来，凭借优质的服务，卓越的品质，用稳定的质量，在顾客中树立了良好的口碑，加上长期以来顾客朋友的大力支持，客户数量直线上升，现客户量已达全国各地，部分电镀设备厂配我公司发生器远销国外，赢得顾客信赖。
但要做好超声波清洗机，不得不说一点，那就是关于超声波发生器与换能器的匹配问题。
这就要求，发生器必须要与换能器之间找到谐振点。
部分新做超声波清洗机的顾客会问。
自己买的发生器，出厂设定为28KHZ，而换能器的频率也是28KHZ，不是已经匹配了吗？非也，换能器的实际频率，不是完全的出厂配置频率，与粘贴工艺有关，粘贴精密程度有关，胶水多少有关，紧固螺钉垂直度有关，与水位有关，水温有关，甚至与清洗介质的添加剂有关等等。
因此，每台发生器在使用时，都应该针对超声波发生器的频率进行适当修正调节，调节频率的同时，必须有一点要注意，那就是先调节超声波发生器的电感量，根据发生器输出超声波功率的大小、电流大小、声音、清洗效果等调节好最佳电感量，达到匹配，找到谐振点，并对频率进行微调，达到最佳超声效果。
当然，调节的电感量，要与超声波发生器功率有关，如最大功率为5A的，调节电流大概在4.5A比较合适。
进行频率微调后，超声波电流将会达到最佳输出效果。
这样做的好处有：不会因为谐振点不匹配，导致换能器发热，温度过高，导致容易烧坏；也不会因为发生器与换能器不匹配，烧掉发生器电源；同时可以确保清洗效果达到最佳。
深圳市太和达科技有限公司发表——。
超声换能器及匹配电路
检测超声换能器
检测超声换能器是实现产生和接收超声信 号的主要器件.目前检测超声换能器主要是 利用压电材料制成的压电陶瓷超声换能器、 静电换能器以及电磁声换能器等.
电磁超声
F=I×B
图为一个传统的压电式超声检测用纵波直 探头.
静态匹配电路
55静态匹配电路静态匹配电路66电感电容匹配改进电感电容匹配t型匹配77比较比较串联电感匹配后的有功电阻小于并联匹配的有功电阻且串联匹配后所需的激励电压也小于并联匹配的激励电压
超声换能器及匹配电路超声波• 特性：方向性好强度大、对固体、液体 的穿透本领强
• 对介质的作用：机械作用、热作用、空化 作用
电感-电容匹配
改进电感电容匹配
T型匹配
比较
• 串联电感匹配后的有功电阻小于并联匹配的有功 电阻,且串联匹配后所需的激励电压也小于并联匹 配的激励电压.
• T型网络匹配,理论推导简单,不必测L1、C1的值; 且输出电阻较单个串联电感进一步减小,是一种更 好的匹配网络.
• 改进的电感-电容匹配比电感-电容匹配的可调节 参数(L、C)增多一可变电容Cd,且有功电阻也再进 一步减少,Qe也再进一步增大,滤波性能也再进一 步增加,是一种较理想的匹配.
超声波电源驱动电路的设计
超声波换能器驱动电路的设计
壹
针对过流产生时，设计的软件和硬件电路双重封锁PWM信号。 创新点： 创新点： 1 2 解释： 解释： 硬件电路上双重控制PWM 信号。当没有过流发生时， EXB841的5引脚不输出故 障信号，此时5引脚输出 的是高电平，三极管VA0 不导通，此时，与门1引 脚为高电平，由单片机产 生的PWM使三极管VA1导 3 通，此时，与门2引脚为 高电平，与门输出高
贰
针对EXB841芯片内部提供的-5V负偏压不足重新设计的电路。 创新点： 创新点： 解释： 解释： EXB841使用单一的20V电 源产生+15V和-5V偏压。 在高电压大电流条件下， 开关管通断会产生干扰， 使截止的IGBT误导通，针 对负偏压不足的问题，设 计了外部负栅压成型电路， 用外接8V稳压管VA9代替 了EXB841芯片内部的5V VA9为8V稳压管 稳压管。电源电压升为 24V。
超声波换能器驱动电路的设计
EXB841芯片简介
EXB841芯片包含正常开通过程、正常关断过程和过流保护动作三项功能. 当1 4和15两脚 间外加PWM控制信号时候，15和14脚有10mA ～ 25mA，在GE两端产生约15v ～ 18v的 IGBT开通电压；当触发控制脉冲电压撤消时，在GE两端产生约-5.1 V的IGBT关断电压. 过流保护动作过程是根据IGBT的CE极间电压Uce的大小判定是否过流而进行保护的，
超声波换能器驱动电路的设计
壹
针对过流产生时，设计的软件和硬件电路双重封锁PWM信号。 创新点： 创新点： 1 2 解释： 解释： 电平，三极管VA2导通， 驱动EXB841芯片工作， 当出现过流时，5引脚输 出故障信号，一路信号输 出至触发器S端，此时，S 端为高电平，Q端输出高 电平，使三极管VA0导通， 此时，与门1引脚为低电 3 平； 另一路信号，输至单 片机，经过单片机
一种新型超声发生器的设计方案
一种新型超声发生器的设计方案作者：***来源：《今日自动化》2021年第04期[摘要]提出了一种新型超声发生器的设计方案，在传统方案的基础上添加电流环控制和一种改进的闭环控制算法，使压电式超声换能器（以下简称换能器）的振动幅度稳定。
该方案解决了传统锁相控制算法在电流反馈幅度较小时失效以及电流环和锁相环的解耦等问题，提高了系统的快速性和稳定性。
将变压器的等效电感匹配网络的设计中，提高了系统的声电转换效率。
与传统单一锁相环相比，基于该超声发生器的超声焊接系统的振动幅度在响应的快速性和稳定性上均有显著提高。
[关键词]超声发生器;电流闭环控制;变压器等效电感;阻抗匹配网络[中图分类号]TB559 [文献标志码]A [文章编号]2095–6487（21）04–00–03A design Scheme of a New Type of Ultrasonic GeneratorWang Rong[Abstract]This paper presents a design scheme for a new type of ultrasonic generator， adding current loop control and an improved closed-loop control algorithm on the basis of the traditionalscheme to make piezoelectric ultrasonic transducers （hereinafter referred to as transducers） The vibration amplitude is stable. This solution solves the problems of failure of the traditional phase-locked control algorithm when the current feedback amplitude is small and the decoupling of the current loop and the phase-locked loop， and improves the rapidity and stability of the system. Considering the equivalent inductance of the transformer into the design of the matching network，the system's acoustic-electric conversion efficiency is greatly improved. Compared with the traditional single phase-locked loop， the vibration amplitude of the ultrasonic welding system based on the ultrasonic generator is significantly improved in response speed and stability.[Keywords]ultrasonic generator; current closed-loop control; transformer equivalent inductance; impedance matching network全自动金线键合机是芯片封测设备中技术要求最高的设备，它完成半导体芯片和支架之间的电气连接，采用的工艺是热压超声焊。
超声波换能器的匹配设计
超声波换能器的匹配设计一、匹配概述超声波发生器与换能器匹配包括两个方面，一是通过匹配使发生器向换能器输出额定的电功率，这是由于发生器需要一个最佳的负载才能输出额定功率所致，把换能器的阻抗变换成最佳负载，也即阻抗变换作用；二是通过匹配使发生器输出效率最高，这是由于换能器有静电抗的原因，造成工作频率上的输出电压和电流有一定相位差，从而使输出功率得不到期望的最大输出，使发生器输出效率降低，因此在发生器输出端并上或串上一个相反的抗，使发生器负载为纯电阻，也即调谐作用。
由此可见匹配的好坏直接影响着功率超声源的产生和效率。
二、阻抗匹配为了使功率放大器输出额定功率最大；在电源电压给定条件下主要取决于负载阻抗。
一般在D类开关型功放中其发生器变压器初级等效负载Rl'上的输出功率表达式为：式中，V Am为等效负载上的基波幅度；vcc为电源电压；vces为功放管饱和压降，故为了保证系统有一定功率余量(因输出变压器，末级匹配回路及晶体管损耗电阻都有损耗，po' 需要乘上一个约等于1．4—1．5的系数。
即输出功率po为1．5Po'；从上式可知，在电源电压给定之后，输出功率的大小取决于等效负载RL’。
目前大多数功率超声发生器的负载为压电型换能器，其阻抗约为几十欧姆至几百欧姆间，为了要达到要求的额定功率，因此需要对换能器负载RL进行阻抗变换。
由高阻抗变换为低阻抗。
一般常用的方法，通过输出变压器的初次级线圈的匝数比进行变换。
变压器次初级匝数比为n／m，则输出功率PO时的初级电阻举例：要求一发生器输出在换能器上的功率为1000W，设直流电VCC为220V，VCES=10V，功率应留有一定余量，则PO=1.5PO'=1500W。
则变压器初级的若换能器谐振时等效电阻RL＝200Ω，则输出变压器次级／初级圈数比以上称谓阻抗变换，是通过输出变压器实行的。
输出变压器是超声波发生器阻抗匹配、传输功率的重要部件，它的设计与绕制工艺对发生器的工作安全是十分重要的。
超声波的基本原理及换能器器的设计特点
超声波的基本原理及换能器器的设计特点a什么是超声波？超出人类听觉范围的声波（通常高于20KHZ）称为超声波。
然而用于超声无损检测及厚度测量的超声波频率范围通常是50~100KHz。
虽然超声波的表现方式与声波类似，但它的波长很短。
这意味着它可以反映很小的表面，如材料内部的缺陷。
正是这一特性使得超声波在无损检测中得到了广泛的应用。
如图1，声波频谱图可分为3个范围。
超声波又可进一步分为3部分。
a)频率、周期及波长超声波波形的振动传播方式与光波的传播方式类似。
然而不同于光波可以在真空中传播，超声波的传播需要一种弹性介质，如液体或固体。
如图（2）是连续波的基本参数。
这些参数包括波长和周期。
一秒内完成的周期数称为频率，用Hz为单位计量。
如下几个例子：•1周期/秒=1Hz•1000周期/秒=1KHz•1,000,000周期/秒=1MHz完成一个整波所用的时间称为周期，用秒为单位。
周期和频率的关系如连续波方程（1）所示。
方程.1 1f =1/Tb)超声波波速和波长超声波波速(c)在理想的弹性材料，特定温度和特定压力下是不变的。
C、f、λ和T之间的关系如方程2，3所示：方程.2 λ=c/f方程.3 λ=cTλ=波长c =材料声速f=频率T =周期40页附表一列出了经常使用超声波检测的材料的纵波和横波波速。
c)波的传播和粒子的运动超声波检测探伤最常用的是纵波探伤和横波探伤。
同时朝声检测中也存在其他类型的波。
包括表面波和兰姆波。
(1)纵波是指传播方向和介质粒子振动方向相同的波。
(2)横波是指传播方向和介质粒子振动方向垂直的波。
(3)表面波瑞)(一个椭圆质点运动和穿越表面形成一层材料他们的速度大约90%的剪切波速的资料他们的穿透深度,大约等于一个波长。
(4)板波发生在一个复杂的振动在材料的厚度小于波长超声引入。
图(3)展示了一个质点运动与方向的纵向波和波传播的横波传播速度快。
a.超声波的应用介绍了超声无损检测高频声波进入测试对象来获取信息的对象不改变或损坏以任何方式两个基本量测的超声波检测;他们的飞行时间或时间对于声音穿越样品和振幅对接收信号一种基于速度往返传播时间通过物质材料厚度计算方式如下:方程.4 2/s ct TT =材料的厚度,c =材料声速传播时间。
毕业设计论文-超声波发生器与换能器的匹配设计(全套图纸)
目录前言 (1)第1章超声波清洗的原理与应用 (3)1.1 超声波清洗的原理 (5)1.2 超声波清洗的应用 (5)1.2.1超声波清洗的主要应用范围 (6)1.2.2通用超声波清洗机应用 (8)1.2.3 专用超声波清洗机应用 (10)1.2.4超声波清洗机应用于电镀前处 (11)第2章超声波发生器与换能器的概述 (12)2.1 产生超声波的功率源电路 (12)2.1.1声跟踪 (13)2.1.2电跟踪 (13)2.1.2.1阻抗电桥形式的动态反馈系统 (14)2.1.2.2负载分压方式的反馈系统 (15)2.1.2.3锁相式频率自动跟踪 (17)2.2 超声换能器的概述 (18)第3章超声波发生器与换能器的匹配设计 (19)3.1 匹配概述 (19)3.2 阻抗匹配 (20)3.2.1工作磁通密度B的选取 (20)3.2.2 要保证初级电感量足够大 (21)3.2.3 要考虑“集肤效应”的影响 (21)3.3 调谐匹配 (23)3.4 关于匹配电感的设计 (25)结束语参考文献致谢摘要清洗是一种与人们生活实践关系十分密切的劳动，人类从远古时期就开始从事这种劳动。
由于传统清洗操作简单，或只是作为一道工序依附于生产过程中，没有引起广泛关注。
进入21世纪，人们生活已经从温饱阶段进入到舒适时代，对于清洗产品越来越多的需求，加速了新产品研发步伐；同时，制造业的高速发展，也促进了清洗设备、清洗剂等企业的快速进步。
民用、工业两大清洗领域巨大的市场需求，造就了中国清洗行业崭新的未来。
清洗可以从不同的角度进行分类，根据清洗范围的不同，目前通常将清洗分为民用清洗和工业清洗两类,近年来，新技术也不断地被应用于清洗技术之中，如随着生物技术的发展，越来越多的酶和微生物在清洗技术中被使用。
这利用的是生物化学反应；在空气净化和水处理过程中，活性炭的使用也越来越普及，这利用的是吸附作用，另外，还有电解清洗等，因此，将清洗简单地分为几类，已经不能完全涵盖当前清洗技术飞速发展的现实状况。
超声波换能器阻抗匹配
超声波换能器阻抗匹配
超声波换能器的阻抗匹配是指将超声波发射器（或接收器）的阻抗与周围介质（如水或人体组织）的阻抗相匹配，以实现更高的能量传输效率和更好的信号接收质量。
在超声波应用中，阻抗匹配对于提高超声波系统的性能至关重要。
阻抗匹配的目标是最大化能量传输或信号接收，通常通过以下几种方式实现：
1.声阻抗匹配：超声波传感器的发射面通常与介质接触，声阻抗不匹配会导致反射。
为了减少反射，需要考虑超声波传感器与介质接触表面的声阻抗匹配。
通常可以通过合适的介质耦合剂或特殊设计的表面结构来实现。
2.电阻抗匹配：超声波传感器的电阻抗应该与电路中的其他元件（如放大器）匹配，以确保能量传输的高效率和最佳信号放大。
通常通过电路设计和匹配网络来实现电阻抗匹配。
3.波束阻抗匹配：超声波传感器的发射和接收波束的特性需要与介质的声阻抗相匹配，以最大程度地传播超声波信号并最小化反射。
这通常需要根据应用需求和介质特性进行适当的设计和优化。
4.匹配层设计：在超声波换能器的设计中，可以引入匹配层（matching layer），它位于超声波换能器的发射面和介质之间。
匹配层的设计旨在调节超声波的传播速度和阻抗，从而提高超声波信号的传输效率和接收质量。
综上所述，超声波换能器的阻抗匹配是通过声阻抗、电阻抗、波束阻抗和匹配层设计等方式来实现的，以提高能量传输效率和信号接收质量。
在超声波系统设计中，需要综合考虑各种因素，以实现最佳的阻抗匹配。
1 / 1。
