空压机专用术语与名词13
空气压缩机的术语
空气压缩机的术语
空气压缩机是将空气进行压缩的设备，用于提高空气的压力和温度。
以下是一些与空气压缩机相关的常见术语：
1.压缩比（Compression Ratio）：压缩机出口压力与入口压力的比值，用于衡量空气在压
缩过程中的增压程度。
2.排气温度（Discharge Temperature）：空气从压缩机排出时的温度，通常是通过冷却设
备进行控制以防止过热。
3.排气阀（Discharge Valve）：用于释放被压缩的空气到管道系统中的阀门。
4.吸气阀（Suction Valve）：用于将空气引入压缩机的阀门。
5.冷却器（Cooler）：用于冷却被压缩的空气，以控制排气温度。
6.压缩机效率（Compressor Efficiency）：表示压缩机将电力转化为有用的压缩功的能力。
7.压缩机容量（Compressor Capacity）：指压缩机每分钟或每小时能够处理的空气量。
8.压缩机排气压力（Compressor Discharge Pressure）：压缩机排气的最终压力。
9.压缩机负载（Compressor Load）：压缩机正在承受的负荷，通常以百分比表示。
10.空气过滤器（Air Filter）：用于过滤吸入空气中的杂质，以防止对压缩机和系统的损害。
11.压缩机维护（Compressor Maintenance）：定期对压缩机进行检查、清洁和维护，以确
保其正常运行。
这些术语涵盖了空气压缩机的基本操作和性能方面的重要概念。
在使用或维护空气压缩机时，理解这些术语是非常重要的。
关于Atlas空压机
业务学习
Atlas Copco-希腊语意思:大力神
CT：空压机部 C：表示经济型/表示离心机 CMT：矿山机 械部 SP：仪表标准箱式空压机 TOOS：气动工具部 FF：全性能（内置式干燥机） X系列：移动式空压机 W：水冷式 XAS：低风压 XRV：高风压：双级压缩 WAC：无锡组装 VSD：代表变频 G：喷油机系列 Z：无油系列 T:代表风冷 P：代表标准型 L：代表活塞机 Dp：代表压降
压力
1、压力 这只是某一单位面积的力，如平方米上受1牛顿力 度压力单位为1帕斯卡： 即：1Pa = 1N/m2 1Kpa = 1,000 Pa = 0.01 kg/cm2 1Mpa = 106Pa = 10 kg/ cm2 2、绝对压力 绝对压力是考虑到与完全真空或绝对零值相比，我 们所居住的环境大气具有0.1Mpa 的绝对压力。在 海平面上，仪表压力加上0.1MPa的大气压力可得 出绝对压力。高度越高大气压力Βιβλιοθήκη 越低。空压机排气量计算方法
每6KW每分钟 可以产生1立方 的压缩空气。 出口空气压力 越高，进气口 越小；出口空 气压力越低， 进气口越大。
标准名称、英文名称、其它名称
空气过滤器（air filter）：风隔、空滤； 油过滤器（oil filter）：油隔、油滤； 卸荷阀（unloading valve）：加卸载阀、进气阀、加载阀、卸载 阀、蝶阀； 单项阀（check valve）：止回阀、检查阀； 断油阀（oil stop valve）：喷油阀、止油阀； 最小压力阀（minimum pressure）：逆止阀； 旁通阀（thremostaeic valve）：恒温阀、三通阀、温控阀； 水气分离器（water separator）：自动排水阀、排污阀、浮球 阀、管理过滤器、排水阀；
空压机专用术语与名词13
Atlas机组系列是如何分类
AII：GA90机以下原装进口机（不包括GA90机） AIF：GA90以上原装进口机（包括GA90机以上及无 油机） ARP：年限久远的空压机（指1990年以前生产的机型） WAC：无锡组装机（机组核心部分是进口，其它为国 产）2000年以前生产的尾数为6位，2000年以后生产 的尾数为10位。
机型认识-世界上第一台无油机是Atlas在1956年生产的
G系列：代表喷油机 1. GA：单级压缩 2. GR：双级压缩 3. GX：小型（5-22KW） 移动式螺杆机 X系列：代表无油机 1. XAS：单级压缩，低风大压， （压力在4-13bar左右） 2. XRV：双级压缩，高风压 Z系列：代表无油机 1. ZA：单级压缩（水冷，压力 在3.5bar左右） 2. ZE：单级压缩（风冷，压力 在3.5-4bar左右） 3. ZT双级压缩（风冷，压力在 4-13bar左右） 4. ZR双级压缩：（水冷，压力 在4-13bar左右） 5. ZH离心机
GA90以上空压机新、老款区别
1. 电脑：新款的为绿屏，面积大、薄，且新 款扩展不需要增加COM1、COM2。 2. 油气分离器：新款的油缸比老款机的要矮； 3. 冷热面：新款机的分冷热面，散热风扇装 在机头上方，而老款机的散热风扇与主马 达装在一起； 4. 油过滤器：“⊿”型的为新款，“︱”型的 为老款； 5. 转子出口：新款为金属管，老款的为金属 软管 6. 冷却器：新款的为阿法拉法。 名词：加载：100%供气； 卸载：0供气；
Байду номын сангаас 专用术语
冷却：利用机械制冷使压缩机空气降温。 单级：通过一次压力到 所需压力。 启停控制：系统根据用气需求控制机组的起 停。 两级：分两步进行压缩，达到所需压力。 储气罐：用于存储具一定压力的压缩空气的 容器。 PSI（磅每平方英寸）：空气压力的英制标 准 单位。

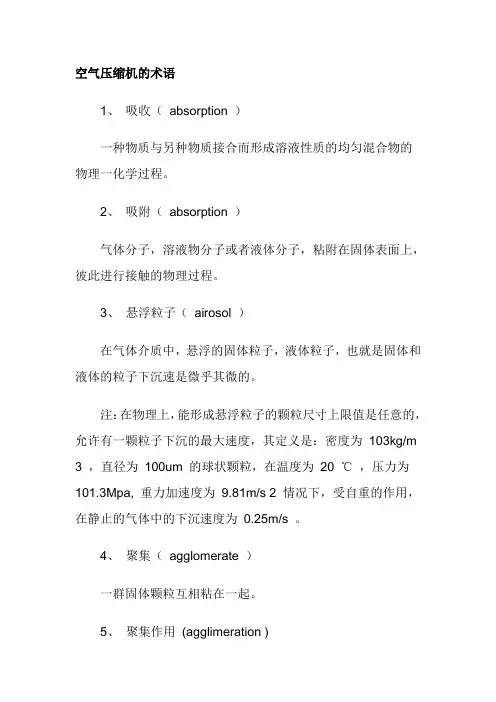

空压机术语
空气压缩机的术语1、吸收（absorption ）一种物质与另种物质接合而形成溶液性质的均匀混合物的物理一化学过程。
2、吸附（absorption ）气体分子，溶液物分子或者液体分子，粘附在固体表面上，彼此进行接触的物理过程。
3、悬浮粒子（airosol ）在气体介质中，悬浮的固体粒子，液体粒子，也就是固体和液体的粒子下沉速是微乎其微的。
注：在物理上，能形成悬浮粒子的颗粒尺寸上限值是任意的，允许有一颗粒子下沉的最大速度，其定义是：密度为103kg/m 3 ，直径为100um 的球状颗粒，在温度为20 ℃，压力为101.3Mpa, 重力加速度为9.81m/s 2 情况下，受自重的作用，在静止的气体中的下沉速度为0.25m/s 。
4、聚集（agglomerate ）一群固体颗粒互相粘在一起。
5、聚集作用(agglimeration )导致聚集的作用。
6、附着作用（agglutination ）借助于碰，敷上一层薄固体颗粒的粘连作用，或者通过碰撞，在表面上捕捉固体颗粒的作用。
7、集聚（aggregate ）物理力的作用下干颗粒相对稳定的集合。
8、灰（ash ）完全燃烧后的固体残余物。
9、清洗（阻塞后）(cleaning)清除已造成阻塞的固体或液体沉积物。
10、清洗因数（cleaning factor ）进入分离器口的污物量与离开分离器的污物量之比。
11、阻塞（clogging ）固体或液体颗粒进入过滤介质逐渐沉积妨碍了流动。
12、阻塞容量，保持容量（clogging capacity ,holding capacity ）设备达到特定的工作限度时所能残留的粒子质量。
13、凝聚（coalescence ）悬浮的液体颗粒结合成大颗粒的作用。
14、收集率（collection efficiency ）过滤器，尘埃分离器，微滴分离器中，残留在分离器内的颗粒量与进入分离器的颗粒量之比（一般用百分数表示）。
15、浓度：含量（concentration;content ）把固体、液体与气体的量表示成另一物质之比，而这种物质正是由上述固体，液体或气体所形成的混合物悬浮液或溶液。
空压机名词术语及选型要点
一、空压机名词术语螺杆式空气压缩机空压机的全称是空气压缩机；一台根据双螺杆（也称阴阳转子）转动使气体产生容积变化的工作原理设计的机器，它能把自然空气吸入再经过内部几道过程完成工作，最终排出满足压力要求的压缩空气，此机器谓螺杆式空气压缩机。
空压机的工作压力压力单位的表示形式很多，这里主要介绍螺杆式空气压缩机常用的压力表示单位；①工作压力，国内用户常称排气压力。
工作压力是指空压机排出气体的最高压力；②常用的工作压力单位为： bar或Mpa ，1 bar = 0.1 Mpa ；③一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。
4、145psi=1 Mpa ；空压机的容积流量①容积流量，国内用户常称排气量。
容积流量是指在所要求的排气压力下，空压机单位时间内排出的气体容积，折算到进气状态的量。
②容积流量单位为：m3/min（立方/分钟）或 L/ min（升/分钟），1m3（立方）= 1000L（升）；③一般性，常用的流量单位为： m3/min（立方/分钟）；④容积流量在我国又被称为排气量或铭牌流量。
5、CFM是一种流量单位cubic feet per minute 立方英尺每分钟1CFM=28.316846592 L/MIN=0.028CMM CMM是常用中制流量单空压机的功率①一般性，空压机的功率是指所匹配的驱动电机或柴油机的铭牌功率；②功率的单位为：KW（千瓦）或HP（匹/马力），1KW ≈ 1.333HP 。
工作压力（排气压力）的选型：当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
空压机专业术语大全-螺杆空压机
空压机专业术语大全博巨空压机编辑，2014年12月25日空压机是通用机械，它广泛地应用于机械矿山、化工、石油、交通运输、建筑、航海等行业，它的用户几乎包罗了国民经济各部门，量大面宽。
空压机有许多专业术语，下面为大家详细介绍一下。
空压机常用的专业术语介绍：（一）、压缩介质 为什么要用空气来做压缩介质？ 因为空气是可压缩、清晰透明的，并且输送方便（不凝结）、无害性、安全、取之不尽。
惰性气体是一种对环境不起化学作用的气体，标准压缩机能一样压缩惰性气体。
干氮和二氧化碳均为惰性气体。
空气的性质： 干空气成分：氮气（N2）氧气（O2）二氧化碳（CO2） 78.08% 20.93% 0.03% 密度：在0℃、760mmHg 柱时，R0=1.293kg/m3 （二）、“级”和“段” 在容积式压缩机中，每经过一次工作腔压缩后，气体便进入冷却器中进行一次冷却，这成为一“级”。
而在动力式压缩机中，往往经过两次或两次以上叶轮压缩后，才进入冷却器进行冷却，把每进行一次冷却的数个压缩“级”合称为一个“段”。
在日本把容积式压缩机的“级”称为“段”，中国个别地区、个别文献受此影响，也把“级”称为“段”。
（三）、压力 压缩机行业中所指的压力指的是压强（P） 1m²面积上作用1N的力为1Pa，即1Pa=1N/m²，Pa为压力基本单位，当压力数值大时可用kPa（1kPa=103Pa)与MPa(1MPa=106Pa)。
ⅰ标准大气压（atm） ⅱ表压与绝压 ①用压力表测得的压力为表压力，它是容器内的压力与当地的大气压之差，是以大气压力为零点测得的压力，用P(G)表示。
②以绝对真空为零点的压力我们称为绝对压力，是容器内的压力与当地大气压之和，用P(A)表示。
表压与绝压的关系：表压+大气压=绝压 通常在压缩机铭牌上给出的排气压力为表压力。
ⅲ工作压力 吸、排气压力，是指空压机吸、排气的压力 压缩机首级汽缸工作腔进气法兰和末级汽缸工作腔排气法兰接管处测得的气体压力称为压缩机的吸、排气压力。
空压机专业术语中英对照
空压机专业术语中英对照1、活塞式空压机 piston compressor2、螺杆式空压机 screw compressor3、滑片式空压机 vane compressor4、离心式空压机 centrifugal compressor5、涡旋式空压机 scroll compressor6、无油空压机 oil-free compressor7、移动式空压机 portable compressor8、喷油式螺杆空压机 oil injected screw compressor9、储气罐 air tank10、压力表 pressure gauge11、油管 oil tube12、风冷却器 air cooler13、油冷却器 oil cooler14、水冷却器 water cooler15、电机 motor16、机头 air end17、进气阀 inlet valve18、温控阀 thermostatic valve19、压力传感器 pressure sensor20、吸附式干燥机 adsorption drier21、冷冻式干燥机 freeze drier22、吸附剂 adsorbent23、冷煤 refrigerant24、过滤器 filter25、管路过滤器 pipeline filter26、高效过滤器 high efficiency air filter27、精密过滤器 fine filter28、滤芯 filter element29、除尘滤芯 dust removal filter30、除油滤芯 oil removal filter31、活性炭滤芯 activated carbon filter32、灭菌滤芯 sterilization filter33、露点 dew point34、压力露点 pressure dew point35、自动排水器 automatic drain valve36、电子排水器 electronic drain valve37、智能排水器 intelligent drain valve38、机油 oil39、油滤 oil filter40、空滤 air filter41、空滤总成 air filter housing42、油分 air/oil separator43、外置油分 spin-on air/oil separator44、法兰 flange45、外径 outside diameter46、内径 inside diameter47、高度 height48、跑油 run oil49、压差 differential pressure50、干燥机 air drier51、旋入式过滤器 spin-on filter52、维修包 service kit53、售后市场 after market54、压缩空气 compressed air55、软管 tube56、汽水分离器 steam separator57、油水分离器 oil-water separator58、安全芯 safe filter59、联轴器 flex60、卸荷阀 unloading valve61、最小压力阀 min pressure valve62、旁通阀 by pass valve63、单向阀 check valve64、替代品 replacement65、检测阀 check valve66、垫圈 washer67、库存 store68、止动板 lock plate69、密封垫圈 seal washer70、阴转子 female rotor71、阳转子 male rotor72、主转子 main rotor73、闸转子 gate rotor74、截止阀 line valve, stop valve75、排气截止阀 discharge line valve76、吸气截止阀 suction line valve77、部分负荷旁通口 partial duty port78、能量调节器 energy regulator79、容量调节滑阀 capacity control slide valve80、容量控制器 capacity control81、消音器 muffler82、联轴节 coupling83、曲轴箱 crankcase84、曲轴箱加热器 crankcase heater85、轴封 crankcase seal, shaft seal86、填料盒 stuffing box87、轴封填料 shaft packing88、机械密封 mechanical seal89、波纹管密封 bellows seal90、转动密封 rotary seal91、迷宫密封 labyrinth seal92、轴承 bearing93、滑动轴承 sleeve bearing94、偏心环 eccentric strap95、滚珠轴承 ball bearing96、滚柱轴承 roller bearing97、滚针轴承 needle bearing98、止推轴承 thrust bearing99、外轴承 pedestal bearing100、臼形轴承 footstep bearing101、轴承箱 bearing housing102、止推盘 thrust collar103、偏心销 eccentric pin104、曲轴平衡块crankshaft counterweight, crankshaft balance weight 105、曲柄轴crankshaft106、偏心轴eccentric type crankshaft107、曲拐轴crank throw type crankshaft108、连杆connecting rod109、连杆大头crank pin end110、连杆小头piston pin end111、曲轴crankshaft112、主轴颈main journal113、曲柄crank arm, crank shaft114、曲柄销crank pin115、曲拐crank throw116、曲拐机构crank-toggle117、阀盘valve disc118、阀杆valve stem119、阀座valve seat120、阀板valve plate121、阀盖valve cage122、阀罩valve cover123、阀升程限制器valve lift guard124、阀升程valve lift125、阀孔valve port126、吸气口suction inlet127、压缩机气阀compressor valve128、吸气阀suction valve129、排气阀delivery valve130、圆盘阀disc valve131、环片阀ring plate valve132、簧片阀reed valve133、舌状阀cantilever valve134、条状阀beam valve135、提升阀poppet valve136、菌状阀mushroom valve137、杯状阀 tulip valve138、缸径 cylinder bore139、余隙容积 clearance volume140、附加余隙（补充余隙） clearance pocket141、活塞排量 swept volume, piston displacement142、理论排量 theoretical displacement143、实际排量actual displacement144、实际输气量 actual displacement, actual output of gas 145、气缸工作容积 working volume of the cylinder146、活塞行程容积 piston displacement147、气缸 cylinder148、气缸体 cylinder block149、气缸壁 cylinder wall150、水冷套 water cooled jacket151、气缸盖（气缸头） cylinder head152、安全盖（假盖） safety head153、假盖 false head154、活塞环 piston ring155、气环 sealing ring156、刮油环 scraper ring157、油环 scrape ring158、活塞销 piston pin159、活塞 piston160、活塞行程 piston stroke161、吸气行程 suction stroke162、膨胀行程 expansion stroke163、压缩行程 compression stroke164、排气行程 discharge stroke165、升压压缩机 booster compressor166、立式压缩机 vertical compressor167、卧式压缩机 horizontal compressor168、角度式压缩机 angular type compressor169、对称平衡型压缩机 symmetrically balanced type compressor空压机英文菜单及报警信息的中英文对照序号英文报警信息中文报警名称1 Emergencey Stop 紧急制动2 Communication Control 通讯控制3 Invalid Access Code 进入码错误4 No fault stored 无故障信息存储5 No fault reset 无复位指示6 No service indicated 无维修指示7 Remote start enable 远程启动8 Remote start enables 远程停机9 Stop machine first 先停机10 Fan motor fault 风扇电机故障11 High air pressure 空气压力过高12 High oil temp fault 油温过高13 Main motor fault 主电机故障14 Pressure probe fault 压力探测器故障15 Rotation fault 转向故障16 Star/delta fault Y/△故障17 Temperature probe fault 温度探测器故障18 Change air filter 更换空气过滤器19 Chang reclaimer element 更换油分离器滤芯20 High oil 油温过高21 Service due 技术服务时间到22 Max overpress 最高过压（自己复位）23 Total 总时数24 Hours on load 负载时数25 Max. service hrs 技术服务最长时数26 Service hrs to run 技术服务前可运行时数27 Reset service hours 重设技术服务时数28 Auto restarting 自动信息29 Blowing down 放气30 Fault shutdown 故障跳闸31 Off load 空载32 On load 负载33 Ready to start 准备起动34 Stand by 待命35 Starting 启动36 Unable to start 不能起动37 Stopping 停机38 Enter 回车39 Up 向上40 Down 向下41 Operational settings 运行设定值42 Return to previous menu 返回上一菜单43 Control mode auto 控制方式自动44 Run on time 连续运行时间45 Drain open time 排水开启时间46 Reset 复位47 Main menu 主菜单48 Fault history recall 故障史回顾49 Fault history recall 1 故障史回顾1。
压缩机常见术语
压缩机常见术语1、容积流量（排气量m3/min）：在所要求的排气压力下，压缩机单位时间（min）内排出的气体容积，折算到进口状态的容积值。
注：若需计算排出的气体容积，在不考虑气体温度变化的情况下，则可用排气量除以排气压力（bar）加1（标准大气压）的和求得。
以OGFD-3.0/8为例则每分钟排出的8bar压力下气体容积为：3/（8+1）=0.3332、标准容积流量（Nm3/min）：压缩机单位时间内排出的气体容积折算到标准状态之值，并不计入级间分离掉的水分及抽气量。
3、标准状态：标准大气压力1.013×105Pa(760mmHg)、温度15℃4、排气压力（bar）：最终排出空压机的气体压力（实际是压强）。
1bar=105Pa=0.1M Pa 1kg/cm2=0.98 bar5、供气温度（℃）：最终排出空压机的气体温度，≤环境温度+10℃。
冷干机选用高温型较保险，犹其是风冷机组。
6、排气温度（℃）：从压缩机主机口排出的气体温度（未经过冷却器）。
7、电动机额定功率（KW/HP 千瓦/匹）：主电动机铭牌上标称的额定功率。
8、转速（r/min）：正力采用两极电机，转速约3000 r/min；四极电机转速约1500 r/min。
9、启动方式：常规产品Y-△启动；高电压（3KV以上）机直接起动；煤矿机直接起动；另有软起动、变频起动、自藕降压起动等可选，但必须在技术协议上注明，价格变动。
10、电源：常规380V/50Hz；另有3KV/50Hz、6KV/50Hz、10KV/50Hz 可选，但必须在技术协议上注明，价格相应变动，高压机同时需提供三相四线的电源以供控制电路之用；煤矿机有380V/50Hz和660V/50Hz两种可选。
11、电机防护等级：常规IP44 煤矿机：IP55 高压机：IP2312、传动方式：弹性联轴器传动，比皮带及齿轮传动效率高。
13、轴功率（KW）：压缩机主轴上要求输入的功率。
14、冷却水量（t/h）：冷却水温度必须≤30℃，若大于30℃则冷却水量必须相应增加。
空压机相关专业术语中英文对照表
空压机相关专业术语中英文对照表序号中文英文1 空压机Air compressor2 压缩机Compressor3 活塞式空压机Piston compressor4 螺杆式空压机Screw compressor5 滑片式空压机Vane compressor6 离心式空压机Centrifugal compressor7 涡旋式空压机Scroll compressor8 无油空压机Oil-free compressor9 移动式空压机Portable compressor10 喷油螺杆空压机Oil injected screw compressor11 储气罐Air Tank12 压力表Pressure gauge13 油管Oil Tube14 风冷却器Air Cooler15 油冷却器Oil Cooler16 水冷却器Water Cooler17 电机Motor18 机头Air end19 进气阀Inlet valve20 温控阀Thermostatic valve21 压力传感器Pressure sensor22 吸附式干燥机Adsorption drier23 冷冻式干燥机Freeze drier24 吸附剂Adsorbent25 冷煤Refrigerant26 过滤器Filter27 管路过滤器Pipeline filter28 高效过滤器High efficiency air filter29 精密过滤器Fine filter30 滤芯Filter element31 除尘滤芯Dust removal filter32 除油滤芯Oil removal filter33 活性碳滤芯Activated carbon filter34 灭菌滤芯Sterilization filter35 露点Dew point36 压力露点Pressure dew point37 自动排水器Automatic drain valve38 电子排水器Electronic drain valve39 智能排水器Intelligent drain valve40 机油Oil41 油滤Oil filter42 空滤Air filter43 空滤总成Air filter housing44 油分Air/Oil separator45 外置油分Spin-on Air/Oil separator46 法兰Flange47 外径Outside diameter48 内径Inside diameter49 高度Height50 跑油Run oil51 压差Differential pressure52 干燥机Air drier53 旋入式过滤器Spin-on Filter54 维修包service kit55 售后市场after market56 压缩空气compressed air57 软管Tube58 汽水分离器steam separator59 油水分离器oil-water separator60 安全芯safe filter61 联轴器flex62 卸荷阀unloading valve63 最小压力阀Min pressure valve64 旁通阀by pass valve65 单向阀check valve66 替代品replacement67 检测阀check valve68 垫圈 washer69 库存store70 止动板Lock plate71 密封垫圈Seal washer. .。
空压机相关专业术语中英文对照表
空压机相关专业术语中英文对照表序号中文英文1 空压机Air compressor2 压缩机Compressor3 活塞式空压机Piston compressor4 螺杆式空压机Screw compressor5 滑片式空压机Vane compressor6 离心式空压机Centrifugal compressor7 涡旋式空压机Scroll compressor8 无油空压机Oil-free compressor9 移动式空压机Portable compressor10 喷油螺杆空压机Oil injected screw compressor11 储气罐Air Tank12 压力表Pressure gauge13 油管Oil Tube14 风冷却器Air Cooler15 油冷却器Oil Cooler16 水冷却器Water Cooler17 电机Motor18 机头Air end19 进气阀Inlet valve20 温控阀Thermostatic valve21 压力传感器Pressure sensor22 吸附式干燥机Adsorption drier23 冷冻式干燥机Freeze drier24 吸附剂Adsorbent25 冷煤Refrigerant26 过滤器Filter27 管路过滤器Pipeline filter28 高效过滤器High efficiency air filter29 精密过滤器Fine filter30 滤芯Filter element31 除尘滤芯Dust removal filter32 除油滤芯Oil removal filter33 活性碳滤芯Activated carbon filter34 灭菌滤芯Sterilization filter35 露点Dew point36 压力露点Pressure dew point37 自动排水器Automatic drain valve38 电子排水器Electronic drain valve39 智能排水器Intelligent drain valve40 机油Oil41 油滤Oil filter42 空滤Air filter43 空滤总成Air filter housing44 油分Air/Oil separator45 外置油分Spin-on Air/Oil separator46 法兰Flange47 外径Outside diameter48 内径Inside diameter49 高度Height50 跑油Run oil51 压差Differential pressure52 干燥机Air drier53 旋入式过滤器Spin-on Filter54 维修包service kit55 售后市场after market56 压缩空气compressed air57 软管Tube58 汽水分离器steam separator59 油水分离器oil-water separator60 安全芯safe filter61 联轴器flex62 卸荷阀unloading valve63 最小压力阀Min pressure valve64 旁通阀by pass valve65 单向阀check valve66 替代品replacement67 检测阀check valve68 垫圈 washer69 库存store70 止动板Lock plate71 密封垫圈Seal washer。
空压机名词术语及选型
一、空压机名词术语螺杆式空气压缩机空压机的全称是空气压缩机；一台根据双螺杆（也称阴阳转子）转动使气体产生容积变化的工作原理设计的机器，它能把自然空气吸入再经过内部几道过程完成工作，最终排出满足压力要求的压缩空气，此机器谓螺杆式空气压缩机。
空压机的工作压力压力单位的表示形式很多，这里主要介绍螺杆式空气压缩机常用的压力表示单位；①工作压力，国内用户常称排气压力。
工作压力是指空压机排出气体的最高压力；②常用的工作压力单位为： bar或Mpa ，1 bar = 0.1 Mpa ；③一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。
4、145psi=1 Mpa ；空压机的容积流量①容积流量，国内用户常称排气量。
容积流量是指在所要求的排气压力下，空压机单位时间内排出的气体容积，折算到进气状态的量。
②容积流量单位为：m3/min（立方/分钟）或 L/ min（升/分钟），1m3（立方）= 1000L（升）；③一般性，常用的流量单位为： m3/min（立方/分钟）；④容积流量在我国又被称为排气量或铭牌流量。
5、CFM是一种流量单位cubic feet per minute 立方英尺每分钟1CFM=28.316846592 L/MIN=0.028CMM CMM是常用中制流量单空压机的功率①一般性，空压机的功率是指所匹配的驱动电机或柴油机的铭牌功率；②功率的单位为：KW（千瓦）或HP（匹/马力），1KW ≈ 1.333HP 。
工作压力（排气压力）的选型：当用户准备选购空压机时，首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。
当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。
因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。
空压机名词解释
有油空压机名词解释3、止逆阀（单向阀）止逆阀位于压缩机主机排气口。
其作用主要是在压缩机停车时，防止油分离器内压力空气倒回，使螺杆压缩机转子反转，致使大量润滑油从进气口冒出。
止逆阀故障的原因可能是阀瓣被卡住，弹簧失效，密封材料老化等。
4、最小压力阀最小压力阀装在油分离器的排气口处，其作用是：1保证压缩机系统中油分离器内始终有形成油循环的最小压力。
2具有逆止功能，能防止管网中的压缩空气向分离器内倒流。
3在机组加载时保持分离器中的压力，与大气压始终有一较小压差，减小气体流动速度，确保油分离器效果。
5、温控阀温控阀控制压缩机的最低喷油温度。
因为较低的喷油温度会使压缩机主机的排气温度偏低，而在油分离器内析出冷凝水，恶化润滑油的品质，缩短其使用寿命。
在控制喷油温度高于一定温度时，排出的空气和润滑油的混合气始终会高于露点温度。
温控阀控制润滑油的旁通流量以使喷油温度控制在一个合适的范围内。
在压缩机起动时，机器较冷，部分润滑油不经过冷却器。
当系统温度升高并超过温控阀设定值时，润滑油将全部流过冷却器。
在环境工作温度较高期间，所有润滑油会统统经过冷却器。
6、油冷却器油冷却器是压缩机冷却系统中不可缺少的部分。
压缩机产生的绝大部分热量由润滑油带走，并在油冷却器中通过强制对流的方式，由冷却水带走热量。
7、油过滤器油过滤器安装在油冷却器和温控阀之后。
其作用是在润滑油循环过程中，滤去其中的颗粒、粉尘和其它杂质，保证螺杆压缩机转子的可靠工作和防止油冷却管道的结垢。
在其内部，有一个压差旁通结构。
当滤芯阻塞时，进出压差增加，当压差超过1.5bar时，压力旁通结构起作用，油不经过滤芯，旁通过油过滤器，以保证主机有足够的冷却润滑油。
8、油气分离器油气分离器是把混在空气中的油粒分离出来，将干净空气排出机外的一个压力容器。
其内部经过特殊设计，有一个二级凝聚式的分离器芯子（即油细分离器）。
分离出的油经过过滤，冷却之后重新返回到压缩机。
油气混合物沿筒体内壁流动，在离心力的作用下油滴聚合后落入油箱底部。
空压机常用术语及知识
空压机常用术语及知识时间:2010/10/14 15:08:25来源:深圳空压机配件作者:bolaite 点击:116次1．空压机电机绝缘等级：根据IEC85（国际电工协会）电机线圈的绝缘材料分成几个绝缘等级。
如果超过10℃绝缘的使用寿命缩短一半。
绝缘等级B=130℃F=135℃H=180℃环境温度℃40 40 40温升℃80 105 125热平衡℃10 10 15最大终温℃130 135 1802．空气压缩机的防护等级：根据IEC34-5电机防护等级，表示抗接触与抗水的能力，用IP表示，后面2个数字表示：第1个数字：抗固体接触与击穿能力。
第2个数字：表示抗水的能力。
例：IP23：2表示抗固体接触的距离大于12 mm.。
3表示抗水的直接飞溅为垂直方向至偏600 。
IP54：5表示防尘。
4表示全方位防水的飞溅。
IP55：5表示防尘。
5表示全方位防低压水的喷射。
3．干燥：大气中所有的空气都含有水蒸气，温度高水分多，当空气被压缩时，水的浓度增加。
例：工作压力0.7Mpa，流量12 m3/min的压缩机，吸入20℃的空气，相对湿度80%，工作8小时，管道内将排出80L的水。
压力露点：（PDP）指在当前压力下，水蒸气转变为水的温度，是用于描述压缩空气中所含有的水分。
4．公式:4．1 对于给定压力降，管网的最大许可长度之经济公式。
I=（⊿P*d5**P)/(450*QC1.85)I：管道总长m。
⊿P：管网最大许可压降bar。
P：进口绝对压力bar。
QC：流量L/S。
d:管道内径。
设计一个管路系统，最好是环形布置，可使压缩空气从两个方向通到用气点，当间隙大量用气时压缩空气供应仍平衡。
4．2 确定储气罐容积公式：（只适用满载空载调节方式的压缩机）V=Q/（8*⊿P）V：储气罐容积m3。
Q：最大压缩机的流量m3/min。
⊿P：设定的压差bar。
使用较高压力空压机作大气量补充之储气罐容积计算公式：V=(Q*t)/(P1-P2)=L/(P1-P2)V：储气罐容积L。
空压机专业术语中英对照
空压机专业术语中英对照空压机专业术语中英对照1、活塞式空压机 piston compressor2、螺杆式空压机 screw compressor3、滑⽚式空压机 vane compressor4、离⼼式空压机 centrifugal compressor5、涡旋式空压机 scroll compressor6、⽆油空压机 oil-free compressor7、移动式空压机 portable compressor8、喷油式螺杆空压机 oil injected screw compressor9、储⽓罐 air tank10、压⼒表 pressure gauge11、油管 oil tube12、风冷却器 air cooler13、油冷却器 oil cooler14、⽔冷却器 water cooler15、电机 motor16、机头 air end17、进⽓阀 inlet valve18、温控阀 thermostatic valve19、压⼒传感器 pressure sensor20、吸附式⼲燥机 adsorption drier21、冷冻式⼲燥机 freeze drier22、吸附剂 adsorbent23、冷煤 refrigerant24、过滤器 filter25、管路过滤器 pipeline filter26、⾼效过滤器 high efficiency air filter27、精密过滤器 fine filter28、滤芯 filter element29、除尘滤芯 dust removal filter30、除油滤芯 oil removal filter31、活性炭滤芯 activated carbon filter32、灭菌滤芯 sterilization filter33、露点 dew point34、压⼒露点 pressure dew point35、⾃动排⽔器 automatic drain valve36、电⼦排⽔器 electronic drain valve37、智能排⽔器 intelligent drain valve38、机油 oil39、油滤 oil filter40、空滤 air filter41、空滤总成 air filter housing42、油分 air/oil separator43、外置油分 spin-on air/oil separator44、法兰 flange45、外径 outside diameter46、内径 inside diameter47、⾼度 height48、跑油 run oil49、压差 differential pressure50、⼲燥机 air drier51、旋⼊式过滤器 spin-on filter52、维修包 service kit53、售后市场 after market54、压缩空⽓ compressed air55、软管 tube56、汽⽔分离器 steam separator57、油⽔分离器 oil-water separator58、安全芯 safe filter59、联轴器 flex60、卸荷阀 unloading valve61、最⼩压⼒阀 min pressure valve62、旁通阀 by pass valve63、单向阀 check valve64、替代品 replacement65、检测阀 check valve66、垫圈 washer67、库存 store68、⽌动板 lock plate69、密封垫圈 seal washer70、阴转⼦ female rotor71、阳转⼦ male rotor72、主转⼦ main rotor73、闸转⼦ gate rotor74、截⽌阀 line valve, stop valve75、排⽓截⽌阀 discharge line valve76、吸⽓截⽌阀 suction line valve77、部分负荷旁通⼝ partial duty port78、能量调节器 energy regulator79、容量调节滑阀 capacity control slide valve80、容量控制器 capacity control81、消⾳器 muffler82、联轴节 coupling83、曲轴箱 crankcase84、曲轴箱加热器 crankcase heater85、轴封 crankcase seal, shaft seal86、填料盒 stuffing box87、轴封填料 shaft packing88、机械密封 mechanical seal89、波纹管密封 bellows seal90、转动密封 rotary seal91、迷宫密封 labyrinth seal92、轴承 bearing93、滑动轴承 sleeve bearing94、偏⼼环 eccentric strap95、滚珠轴承 ball bearing96、滚柱轴承 roller bearing97、滚针轴承 needle bearing98、⽌推轴承 thrust bearing99、外轴承 pedestal bearing100、⾅形轴承 footstep bearing101、轴承箱 bearing housing102、⽌推盘 thrust collar103、偏⼼销 eccentric pin104、曲轴平衡块crankshaft counterweight, crankshaft balance weight 105、曲柄轴crankshaft 106、偏⼼轴eccentric type crankshaft107、曲拐轴crank throw type crankshaft108、连杆connecting rod109、连杆⼤头crank pin end110、连杆⼩头piston pin end111、曲轴crankshaft112、主轴颈main journal113、曲柄crank arm, crank shaft114、曲柄销crank pin115、曲拐crank throw116、曲拐机构crank-toggle117、阀盘valve disc118、阀杆valve stem119、阀座valve seat120、阀板valve plate121、阀盖valve cage122、阀罩valve cover123、阀升程限制器valve lift guard124、阀升程valve lift125、阀孔valve port126、吸⽓⼝suction inlet127、压缩机⽓阀compressor valve128、吸⽓阀suction valve129、排⽓阀delivery valve130、圆盘阀disc valve131、环⽚阀ring plate valve132、簧⽚阀reed valve133、⾆状阀cantilever valve134、条状阀beam valve135、提升阀poppet valve136、菌状阀mushroom valve137、杯状阀 tulip valve138、缸径 cylinder bore139、余隙容积 clearance volume140、附加余隙（补充余隙） clearance pocket141、活塞排量 swept volume, piston displacement142、理论排量 theoretical displacement143、实际排量actual displacement144、实际输⽓量 actual displacement, actual output of gas 145、⽓缸⼯作容积 working volume of the cylinder 146、活塞⾏程容积 piston displacement147、⽓缸 cylinder148、⽓缸体 cylinder block149、⽓缸壁 cylinder wall150、⽔冷套 water cooled jacket151、⽓缸盖（⽓缸头） cylinder head152、安全盖（假盖） safety head153、假盖 false head154、活塞环 piston ring155、⽓环 sealing ring156、刮油环 scraper ring157、油环 scrape ring158、活塞销 piston pin159、活塞 piston160、活塞⾏程 piston stroke161、吸⽓⾏程 suction stroke162、膨胀⾏程 expansion stroke163、压缩⾏程 compression stroke164、排⽓⾏程 discharge stroke165、升压压缩机 booster compressor166、⽴式压缩机 vertical compressor167、卧式压缩机 horizontal compressor168、⾓度式压缩机 angular type compressor169、对称平衡型压缩机 symmetrically balanced type compressor空压机英⽂菜单及报警信息的中英⽂对照序号英⽂报警信息中⽂报警名称1 Emergencey Stop 紧急制动2 Communication Control 通讯控制3 Invalid Access Code 进⼊码错误4 No fault stored ⽆故障信息存储5 No fault reset ⽆复位指⽰6 No service indicated ⽆维修指⽰7 Remote start enable 远程启动8 Remote start enables 远程停机9 Stop machine first 先停机10 Fan motor fault 风扇电机故障11 High air pressure 空⽓压⼒过⾼12 High oil temp fault 油温过⾼13 Main motor fault 主电机故障14 Pressure probe fault 压⼒探测器故障15 Rotation fault 转向故障16 Star/delta fault Y/△故障17 Temperature probe fault 温度探测器故障18 Change air filter 更换空⽓过滤器19 Chang reclaimer element 更换油分离器滤芯20 High oil 油温过⾼21 Service due 技术服务时间到22 Max overpress 最⾼过压（⾃⼰复位）23 Total 总时数24 Hours on load 负载时数25 Max. service hrs 技术服务最长时数26 Service hrs to run 技术服务前可运⾏时数27 Reset service hours 重设技术服务时数28 Auto restarting ⾃动信息29 Blowing down 放⽓30 Fault shutdown 故障跳闸31 Off load 空载32 On load 负载33 Ready to start 准备起动34 Stand by 待命35 Starting 启动36 Unable to start 不能起动37 Stopping 停机38 Enter 回车39 Up 向上40 Down 向下41 Operational settings 运⾏设定值42 Return to previous menu 返回上⼀菜单43 Control mode auto 控制⽅式⾃动44 Run on time 连续运⾏时间45 Drain open time 排⽔开启时间46 Reset 复位47 Main menu 主菜单48 Fault history recall 故障史回顾49 Fault history recall 1 故障史回顾1。
空压机专业术语中英对照
空压机专业术语中英对照空压机专业术语中英对照1、活塞式空压机 piston compressor2、螺杆式空压机 screw compressor3、滑片式空压机 vane compressor4、离心式空压机 centrifugal compressor5、涡旋式空压机 scroll compressor6、无油空压机 oil-free compressor7、移动式空压机 portable compressor8、喷油式螺杆空压机 oil injected screw compressor9、储气罐 air tank10、压力表 pressure gauge11、油管 oil tube12、风冷却器 air cooler13、油冷却器 oil cooler14、水冷却器 water cooler15、电机 motor16、机头 air end17、进气阀 inlet valve18、温控阀 thermostatic valve19、压力传感器 pressure sensor20、吸附式干燥机 adsorption drier21、冷冻式干燥机 freeze drier22、吸附剂 adsorbent23、冷煤 refrigerant24、过滤器 filter25、管路过滤器 pipeline filter26、高效过滤器 high efficiency air filter27、精密过滤器 fine filter28、滤芯 filter element29、除尘滤芯 dust removal filter30、除油滤芯 oil removal filter31、活性炭滤芯 activated carbon filter32、灭菌滤芯 sterilization filter33、露点 dew point34、压力露点 pressure dew point35、自动排水器 automatic drain valve36、电子排水器 electronic drain valve37、智能排水器 intelligent drain valve38、机油 oil39、油滤 oil filter40、空滤 air filter41、空滤总成 air filter housing42、油分 air/oil separator43、外置油分 spin-on air/oil separator44、法兰 flange45、外径 outside diameter46、内径 inside diameter47、高度 height48、跑油 run oil49、压差 differential pressure50、干燥机 air drier51、旋入式过滤器 spin-on filter52、维修包 service kit53、售后市场 after market54、压缩空气 compressed air55、软管 tube56、汽水分离器 steam separator57、油水分离器 oil-water separator58、安全芯 safe filter59、联轴器 flex60、卸荷阀 unloading valve61、最小压力阀 min pressure valve62、旁通阀 by pass valve63、单向阀 check valve64、替代品 replacement65、检测阀 check valve66、垫圈 washer67、库存 store68、止动板 lock plate69、密封垫圈 seal washer70、阴转子 female rotor71、阳转子 male rotor72、主转子 main rotor73、闸转子 gate rotor74、截止阀 line valve, stop valve75、排气截止阀 discharge line valve76、吸气截止阀 suction line valve77、部分负荷旁通口 partial duty port78、能量调节器 energy regulator79、容量调节滑阀 capacity control slide valve80、容量控制器 capacity control81、消音器 muffler82、联轴节 coupling83、曲轴箱 crankcase84、曲轴箱加热器 crankcase heater85、轴封 crankcase seal, shaft seal86、填料盒 stuffing box87、轴封填料 shaft packing88、机械密封 mechanical seal89、波纹管密封 bellows seal90、转动密封 rotary seal91、迷宫密封 labyrinth seal92、轴承 bearing93、滑动轴承 sleeve bearing94、偏心环 eccentric strap95、滚珠轴承 ball bearing96、滚柱轴承 roller bearing97、滚针轴承 needle bearing98、止推轴承 thrust bearing99、外轴承 pedestal bearing100、臼形轴承 footstep bearing101、轴承箱 bearing housing102、止推盘 thrust collar103、偏心销 eccentric pin104、曲轴平衡块crankshaft counterweight, crankshaft balance weight 105、曲柄轴crankshaft106、偏心轴eccentric type crankshaft107、曲拐轴crank throw type crankshaft108、连杆connecting rod109、连杆大头crank pin end110、连杆小头piston pin end111、曲轴crankshaft112、主轴颈main journal113、曲柄crank arm, crank shaft114、曲柄销crank pin115、曲拐crank throw116、曲拐机构crank-toggle117、阀盘valve disc118、阀杆valve stem119、阀座valve seat120、阀板valve plate121、阀盖valve cage122、阀罩valve cover123、阀升程限制器valve lift guard124、阀升程valve lift125、阀孔valve port126、吸气口suction inlet127、压缩机气阀compressor valve128、吸气阀suction valve129、排气阀delivery valve130、圆盘阀disc valve131、环片阀ring plate valve132、簧片阀reed valve133、舌状阀cantilever valve134、条状阀beam valve135、提升阀poppet valve136、菌状阀mushroom valve137、杯状阀 tulip valve138、缸径 cylinder bore139、余隙容积 clearance volume140、附加余隙（补充余隙） clearance pocket141、活塞排量 swept volume, piston displacement142、理论排量 theoretical displacement143、实际排量actual displacement144、实际输气量actual displacement, actual output of gas 145、气缸工作容积 working volume of the cylinder146、活塞行程容积 piston displacement147、气缸 cylinder148、气缸体 cylinder block149、气缸壁 cylinder wall150、水冷套 water cooled jacket151、气缸盖（气缸头） cylinder head152、安全盖（假盖） safety head153、假盖 false head154、活塞环 piston ring155、气环 sealing ring156、刮油环 scraper ring157、油环 scrape ring158、活塞销 piston pin159、活塞 piston160、活塞行程 piston stroke161、吸气行程 suction stroke162、膨胀行程 expansion stroke163、压缩行程 compression stroke164、排气行程 discharge stroke165、升压压缩机 booster compressor166、立式压缩机 vertical compressor167、卧式压缩机 horizontal compressor168、角度式压缩机 angular type compressor169、对称平衡型压缩机symmetrically balanced type compressor空压机英文菜单及报警信息的中英文对照序号英文报警信息中文报警名称1 Emergencey Stop 紧急制动2 Communication Control 通讯控制3 Invalid Access Code 进入码错误4 No fault stored 无故障信息存储5 No fault reset 无复位指示6 No service indicated 无维修指示7 Remote start enable 远程启动8 Remote start enables 远程停机9 Stop machine first 先停机10 Fan motor fault 风扇电机故障11 High air pressure 空气压力过高12 High oil temp fault 油温过高13 Main motor fault 主电机故障14 Pressure probe fault 压力探测器故障15 Rotation fault 转向故障16 Star/delta fault Y/△故障17 Temperature probe fault 温度探测器故障18 Change air filter 更换空气过滤器19 Chang reclaimer element 更换油分离器滤芯20 High oil 油温过高21 Service due 技术服务时间到22 Max overpress 最高过压（自己复位）23 Total 总时数24 Hours on load 负载时数25 Max. service hrs 技术服务最长时数26 Service hrs to run 技术服务前可运行时数27 Reset service hours 重设技术服务时数28 Auto restarting 自动信息29 Blowing down 放气30 Fault shutdown 故障跳闸31 Off load 空载32 On load 负载33 Ready to start 准备起动34 Stand by 待命35 Starting 启动36 Unable to start 不能起动37 Stopping 停机38 Enter 回车39 Up 向上40 Down 向下41 Operational settings 运行设定值42 Return to previous menu 返回上一菜单43 Control mode auto 控制方式自动44 Run on time 连续运行时间45 Drain open time 排水开启时间46 Reset 复位47 Main menu 主菜单48 Fault history recall 故障史回顾49 Fault history recall 1 故障史回顾1。
空压机专业英文词汇
空压机专业英文词汇无油空压机Oil-free Air Compressor 并联技术 Parallel Connection Technology热保护 Over-heat Protection/ 24H around working随意扩容 unlimited expansion 延时启动 Start-up delay气流 Air Flow一拖二空压机 One for two units 零件 Parts牙椅 Dental Unit牙科诊所 Dental Clinic随意拆分 Free dismantle维修 Maintain/故障 faults / trouble/ failure 重新设置 reset主机 host/ main equipment 撤走 move away/ dismantle 对比试验 compare test/ contrast test 售后服务 customer service/ after-sale service 泵头 Pump head集中供气 central air supply 电网 electric network电压 voltage解决问题 resolve the trouble 供气充足 Huge air flow钻牙有力 powerfully drilling the tooth输气管 air tube重新布管 reset the tube电网冲击electric impaction 两相电 two-phase power干燥器 dryer带干燥器的空压机 Air compressor with dryer技术参数 technology parameter 配件 optional parts 线圈 coil铜线 copper wire气缸 cylinder压力开关 pressure switch电容 capacitor压力表 pressure gauge电磁阀 solenoid valves单向阀 check valve直通 direct pipe安全阀 safety valve排水阀 drain valve轴承 bearing弹簧 Spring连杆 connecting rod大功率 super power保险丝 fuse wire开关跳闸 switch shutdown支架 support structure/ holder风扇 fan脚垫 seat/ pad输入功率 input power句子:我们的线圈是全部用铜做成的The coil are made of copper wire/The material of coil is copper. 其他家的线圈采用的是铝，或者镀铜Other’s are made of aluminum or just using copper in the surface of the wire. 我们的电机可以在170-250V的电压下工作Our motor can work in the voltage range from 170V to 250V 我们的机器不易启动热保护，可以24小时连续工作Our motor is not easy to start temperature protection, can work24Hours around without stop采用T型法兰结构，不会磨损密封圈It using T ty pe Flange structure, and won’t scratch the seal circle 不会磨损气缸内壁，不会产生摩擦声音Won’t scratch the inner of cylinder, won’t make out noise偏心轮和电机轴铆在一起，不会产生松动和位置偏差，The eccentric gear and motor roller are riveted together, there would no problems like loose anddeviation电机散热很好，温度不会太高Have good efficient of heat radiation, the temperature would not be too high.罐体内壁有一层防锈涂层There is a coated protection material on the inner of the tank. 输出的是无油，无水的空气The output air are oil-free and dry不会损坏贵重仪器，手机，管路It wo n’t cause damage of expensive equipment, hand set and tubes 病人感受更加舒适Clients will have much more comfortable experience我们的产品有很多的专利技术We have applied lots of patent technology on this machine 这是世界首创的并联技术，让我们的产品有很多的优势We firstly created the Parallel connection Technology and which made our products have moreadvantage.我们的产品坚固，耐用，美观，非常符合您的需求Our products is steady, reliable and better in looking, it can certainly satisfy your need。
关于Atlas空压机资料
3、大气压力
气压表是用于衡量大气的压力。当加上仪表压力上就可得出绝对压力。 绝对压力=压力计压力＋大气压力 大气压力通常是以水银MM为单位，但是任何一个压力单位都能作出同样很好的解 释： 1个物理大气压力 = 760毫米汞柱 = 10.33米水柱 =1.033kgf/cm2≌0.1MPa. 大气压同海拔高度的关系： H P=P0 ×（1- ----------）5.256 mmHg 44300 H——海拔高度， P0=大气压（0℃，760mmHg） 4、压力单位换算： 单位： MPa，Psi(bf/in2) 1Psi=0.006895MPa, 1bar=0.1MPa, 1kgf/cm2=98.066KPa=0.098066MPa≌0.1Mpa
机型认识--
世界上第一台无油机是Atlas在1956年生产的
G系列：代表喷油机 1. GA：单级压缩 2. GR：双级压缩 3. GX：小型（5-22KW） 移动式螺杆机 X系列：代表无油机 1. XAS：单级压缩，低风大压， （压力在4-13bar左右） 2. XRV：双级压缩，高风压 Z系列：代表无油机 1. ZA：单级压缩（水冷，压力 在3.5bar左右） 2. ZE：单级压缩（风冷，压力 在3.5-4bar左右） 3. ZT双级压缩（风冷，压力在 4-13bar左右） 4. ZR双级压缩：（水冷，压力 在4-13bar左右） 5. ZH离心机
温度
温度是指衡量某一物质在某一时间能量水平的 方法。（或更简单的说，某一事物有多少热或多少 冷）。 温度范围是根据水的冰点和沸点。在摄氏温度计上， 水的冰点为零度，沸点为100度。在华氏温度计上， 水的冰点为32度，沸点为212度。 从华氏转换成摄氏：华氏=1.8摄氏＋32， 摄氏 =5/9（华氏-32）
二、空压机相关术语、系统及零部件
螺杆式空压机的系统流程及各零部件功能
3.气路控制部件
A.加载电磁阀 为两位两通常闭电磁阀。通过电磁阀的得电和失电，控制气 路的通、断状态，实现加载、卸载功能。放空电磁阀，为两 位两通常开电磁阀。通过电磁阀的得电和失电，控制气路的 通、断状态，实卸载功能。
B. 放空阀 当卸载运行或停机时，此阀即打开，释放油气桶 内的压力，使压缩机低负荷运转，或保证在无负 载的情况下重新起动。
螺杆式空压机的系统流程及各零部件功能
C油气桶 油气桶有油气分离和储油两种功能。压缩后的油气混合物排至 油气桶，在油气桶内旋转可以分离出大部分的润滑油；油气桶 内存较多的润滑油，避免刚分离出来的热油立即参与下一个循 环，有利于降低排气温度。油气桶侧面装有油位指示计。桶上 有一加油孔，供加油用，静态润滑油的油位应在油运转前 略微打开球阀，以排除油气桶内的凝结水（因水比油重，沉淀 在下部）。一旦有油流出，迅速关闭。由于油气桶的宽大截面 积，可使压缩空气流速减小，有利于油滴分离，起到初步除油 的作用。
D. 传感器 压力、温度传感器实现对各种参 数的测量而实现压缩机加、减载 、各种故障提示，必要时自动停 机。
温度传感器
压力传感器
如何鉴别进口机械配件的真伪
优质的配件是保障机械设备正常工作的基础。由于维修机械的需要和利益的驱动，市场 上出现了各式各样的进口工程机械及汽车的配件，但质量参差不齐。目前市场上的进口 机械配件主要有“进口”和“国产化”两大类。进口件包括整机厂纯正部件，专业配套 厂优质部件，非整机厂国家生产的配属机型的零件（如日本、韩国、新加坡等），还有 港台等地区的配件。“国产化”件，有正规厂生产配属进口机械的零部件，一般注有本 厂生产标记。还有一些非正规厂甚至是私人作坊仿制的进口机械配件，并用印有进口纯 正部品或专业厂的包装，冒充进口纯正件出售，实为伪劣产品。还有从韩国、香港、台 湾等亚洲国家和地区进口的非日本或美国整机厂的零部件，配上精美的纯正部品包装， 这些统称之为赝品，虽然可以使用，但远不如原厂纯正部品的质量要求，特别是非正规 厂家生产的仿制件，从材质、工艺、功能等方面都无法达到纯正部品和专业厂产品的质 量要求，对机械车辆的正常使用和维修都有影响，故而对经营和使用单位来说，对进口 机械配件进行鉴别是十分必要的。 进口机械配件可从多方面进行鉴别，主要从包装、内在质量、产品价格和进货渠道来鉴 别。
空压机常用名词浅释
空压机常用名词浅释[空压机][复盛空压机][2007-11-26]常用名词浅释1. 压缩机（Compressor）是一种机械设备，用以压缩空气或其他气体，使其压力自原有的大气进气压力，升至较高的排气压力。
2. 增压压缩机（Booster Compressor）是一种机械设备，用以压缩空气或其他气体，使其已大于大气压力的进气压力，再继续升高至更高的排气压力。
3. 真空泵（Vacuum Pump 或真空泵浦）是一种机械设备，用以抽出空气或其他气体，使其抽自原低于大气压力的进气。
并压缩至接近于大气压力的最后压力。
4. 往复式压缩机（Reciprocating Compressor）系压缩机的一种，在每组气缸中，均有一活塞及进排气阀组合，利用活塞在气缸中的往复直线运动，以压缩空气或其他气体。
5. 单动式压缩机（Single Acting Compressor）活塞往复运动时，只利用单程运动进行压缩，一般为远离曲轴的“往”程进行压缩，而退回的“复”程进行复归进气。
换言之，活塞只有一压缩面，只单面或单向压缩，进排气阀组常在活塞的一端。
6. 复动式压缩机（Double Acting Compressor）气缸的两端，各有独立的进排气阀组。
活塞两面均为压缩面，活塞往复运动时，“往”与“复”双程均各有独立的进气及压缩作用。
7. 单段式压缩机（Single Stage Compressor）压缩机自大气进气压力压缩至最终排气压力，系一次或一段（Stage）压缩完成者，如一般低压压缩机。
8. 多段式压缩机（Multi-Stage Compressor）压缩机自大气进气压力压缩至最终的排气压力，其压缩系分别由二次（二段）或二次以上的压缩而达成者，如高压式或超高压式空压机。
9. 移动式压缩机（Portable Compressor）压缩机及其传动原动机等构成一体而随时可以移动或可在不同地点移动使用者，如小马力空压机等。
10. 固定式压缩机（Stationary Compressor）压缩机及其传动原动机等，使用时需固定于某一特点地点或基础上而不宜经常移动使用者， 如水冷式中大马力空压机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机型认识-世界上第一台无油机是Atlas在1956年生产的
G系列：代表喷油机 1. GA：单级压缩 2. GR：双级压缩 3. GX：小型（5-22KW） 移动式螺杆机 X系列：代表无油机 1. XAS：单级压缩，低风大压， （压力在4-13bar左右） 2. XRV：双级压缩，高风压 Z系列：代表无油机 1. ZA：单级压缩（水冷，压力 在3.5bar左右） 2. ZE：单级压缩（风冷，压力 在3.5-4bar左右） 3. ZT双级压缩（风冷，压力在 4-13bar左右） 4. ZR双级压缩：（水冷，压力 在4-13bar左右） 5. ZH离心机
专用术语
冷却：利用机械制冷使压缩机空气降温。 单级：通过一次压力到 所需压力。 启停控制：系统根据用气需求控制机组的起 停。 两级：分两步进行压缩，达到所需压力。 储气罐：用于存储具一定压力的压缩空气的 容器。 PSI（磅每平方英寸）：空气压力的英制标 准 单位。
专用术语
压力
1、压力 这只是某一单位面积的力，如平方米上受1牛顿力 度压力单位为1帕斯卡： 即：1Pa = 1N/m2 1Kpa = 1,000 Pa = 0.01 kg/cm2 1Mpa = 106Pa = 10 kg/ cm2 2、绝对压力 绝对压力是考虑到与完全真空或绝对零值相比，我 们所居住的环境大气具有0.1Mpa 的绝对压力。在 海平面上，仪表压力加上0.1MPa的大气压力可得 出绝对压力。高度越高大气压力就越低。
压缩介质
为什么要用空气来作压缩介质？ 因为空气是可压缩、清晰透明的，并且输送 方便（不凝结）、无害性、安全、取之不尽。 惰性气体是一种对环境不起化学作用的气体， 标准压缩机能氧气（O2） 二氧化碳 （CO2） 78.03% 20.93% 0.03% 分子量：28.96 比重：在0℃、760mmHg柱时，r0=1.2931kg/m3 比热：在25℃、1个大气压时，Cp=0.241大卡/kg－℃ 在t℃、压力为H（mmhg）时，空气的比重： 273 H rt=1.2931× -------× -------kg/m3 273+t 760 湿空气的比重，还应考虑饱和水蒸气分压力（0.378ψ，Pb）。 返回顶部
中间冷却器是用于冷却多级压缩机中的级与级之间 的压缩空气或气体使温度降低的器件。中间冷却器 通过降低进入下一级压缩空气温度达到降低压缩功 率以有助于增加效率。
露点和相对湿度
就象晚上温度下降会产生露水一 样，压缩空气系统内的温度下降 也会产生水气。露点就是当湿空 气在水蒸气分压力不变的情况下 冷却至饱和的温度。 这是为什么呢? 含有水分的空气 只能容纳一定量的水分。如果通 过压力或冷却使体积缩小，就没 有足够的空气来容纳所有的水分， 因此多于的水分析出成为冷凝水。 离开后冷却器的空气通常是完全 饱和的。分离器内的冷凝水就显 示了这一点，因此空气温度有任 何的降低，就会产生冷凝水。 设定的湿度可认为是湿空气所含 水蒸气的重量，即：水蒸气重量 和干燥空气重量之比。
3、大气压力
气压表是用于衡量大气的压力。当加上仪表压力上就可得出绝对压力。 绝对压力=压力计压力＋大气压力 大气压力通常是以水银MM为单位，但是任何一个压力单位都能作出同样很好的解 释： 1个物理大气压力 = 760毫米汞柱 = 10.33米水柱 =1.033kgf/cm2≌0.1MPa. 大气压同海拔高度的关系： H P=P0 ×（1- ----------）5.256 mmHg 44300 H——海拔高度， P0=大气压（0℃，760mmHg） 4、压力单位换算： 单位： MPa，Psi(bf/in2) 1Psi=0.006895MPa, 1bar=0.1MPa, 1kgf/cm2=98.066KPa=0.098066MPa≌0.1Mpa
压
缩
、绝热压缩是一种在压缩过程中气体热量不产生明显传入或传 出的压缩过程。在一个完全隔热的气缸内上述过程可成为现实。 等温压缩是一种在压缩过程中气体保持温度不变的压缩过程。 2、压缩比：（R） 压缩比是指压缩机排气和进气的绝对压力之比。例：在海平面 时进气绝对压力为0.1 MPa ，排气压力为绝对压力0. 8MPa。 则压缩比： P2 0.8 R=--------- =--------- =8 P1 0.1
m3/min（立方米每分钟）：压缩空气气量 的标准单位。用于计算空气的流量。可转换 成其他单位。 加载:就是压缩机打气,产生压力.压力上升 卸载：就是压缩机光转,不打气,压力不上升
请问中压具体是多少？要多大流量的？
低压压缩机 >0.2-1.0MPa 中压压缩机 >1.0-10MPa 高压压缩机 >10-100MPa 超高压压缩机 >100MPa
Atlas机组系列是如何分类
AII：GA90机以下原装进口机（不包括GA90机） AIF：GA90以上原装进口机（包括GA90机以上及无 油机） ARP：年限久远的空压机（指1990年以前生产的机型） WAC：无锡组装机（机组核心部分是进口，其它为国 产）2000年以前生产的尾数为6位，2000年以后生产 的尾数为10位。
温度
温度是指衡量某一物质在某一时间能量水平的 方法。（或更简单的说，某一事物有多少热或多少 冷）。 温度范围是根据水的冰点和沸点。在摄氏温度计上， 水的冰点为零度，沸点为100度。在华氏温度计上， 水的冰点为32度，沸点为212度。 从华氏转换成摄氏：华氏=1.8摄氏＋32， 摄氏 =5/9（华氏-32）
运行时效：空气压缩机设计运行时间与实际 运行时间之百分比。 自由出气量（FAD）：按压缩机进气口温度 和压力工况计算的传送的压缩空气的量。 满负荷：空气压缩机运行时进气口全开，以 最大速度输出最大气量。 L/min（升每分钟）：压缩空气气量的标准 单位。用于计算空气的流量。可转换成其他 单位。
Barg(Bar表压）：空气压力的标准公制单 位。 气动工具：用压缩空气驱动的工具。 活塞排量（PD）：活塞冲程的理论体积. 加载／卸载压力：压缩机从卸载切换到加载 或从加载切换到期卸载的最小和最大排气压 力。 中间冷却器：吸收多级压缩机各级压缩空气 的热量的装置》
吸附式:用表面多孔的干燥剂吸去压缩空气 中的水份.干燥剂可以再生. 后冷却器:用于冷却压缩空气的热交器. CFM(立方英尺):气量的标准单位.用于计算 空气的流量,可转换成其他单位. 压缩空气:被压缩的自由空气,体积较压缩之 前要小,压缩空气被释放并膨胀到常压状态 的过程中可以做功.
空压机专用术语与名词
业务学习
CT：空压机部 C：表示经济型/表示离心机 CMT：矿山机 械部 SP：仪表标准箱式空压机 TOOS：气动工具部 FF：全性能（内置式干燥机） X系列：移动式空压机 W：水冷式 XAS：低风压 XRV：高风压：双级压缩 WAC：无锡组装 VSD：代表变频 G：喷油机系列 Z：无油系列 T:代表风冷 P：代表标准型 L：代表活塞机 Dp：代表压降
吸入状态
压缩机进口状态下的空气。
绝对温度
这是用绝对零度作为基点来解释的温度。 基点零度为华氏零下459.67度或摄氏零下 273.15度 绝对零度是指从物质上除去所有的热量时所 存在的温度或从理论上某一容积的气体缩到 零时所存在的温度。
冷却温度差
冷却温度差是确定冷却器的效率的术语。因为冷 却器不可能达到100％的效率，我们只能用冷却温 差衡量冷却器的效率。 冷却温度差是进入冷却器的冷水或冷空气温度和压 缩空气冷却后的温度之差。 中间冷却器
GA160P—7.5的含义是什么?
160代表马达额定输入轴功率 7.5代表最大工作压力 P代表标准箱式空压机 C代表经济型 SP代表仪表标准箱式空压机 FF代表全性能空压机(内置干燥机) W(为Watr的缩写)代表水冷机 无标志(相对W而言,什么都不标)的为风冷机 CP代表标准经济型
常速控制：压缩机保持连续运行，可根据用气需求 调节压缩机负载，输出压缩空气。 用气量：一定工况下某个用气点或所有设备的所需 的压缩空气流量。 干燥剂：一种表面多孔的材料，可吸去压缩空气中 的水分。 露点温度：在露点压力下，空气中的水气含量达到 饱和，温度下降即会产生凝液之温度，即为露点温 度。此时的相对湿度为100%。
常态空气
规定压力为0.1MPa、温度为20℃、相对湿度为36％状态下的空气为 常态空气。常态空气与标准空气不同在于温度并含有水分。当空气中有水 气，一旦把水气分离掉，气量将有所降低。
海拔高度
按海平面垂直向上衡量，海拔只不过是指 海平面以上的高度。海拔在压缩机工程方面占 有重要因素，因为在海拔高度越高,空气变得越 稀薄，绝对压力变得越低。既然在海拔上的空 气比较稀薄，那么电动机的冷却效果就比较 差，这使得标准电动机只能局限在一定的海拔 高度内运行。EP200 标准机组的最大容许运行 海拔高度为2286米。
相对湿度ψ χ-湿度 Ps ψ= ----------------- = ----------χ0-饱和绝对湿度 Pb 当Ps=0, ψ=0时，称为干空气； Ps=Pb, ψ=1时，称为饱和空气。 绝对湿度——1M3湿空气所含水蒸气的 重量。 Gs—水蒸气重量 χ= ---------------------V—湿空气体积 水蒸气重量 含湿量= --------------------干空气重量
GA90以上空压机新、老款区别
1. 电脑：新款的为绿屏，面积大、薄，且新 款扩展不需要增加COM1、COM2。 2. 油气分离器：新款的油缸比老款机的要矮； 3. 冷热面：新款机的分冷热面，散热风扇装 在机头上方，而老款机的散热风扇与主马 达装在一起； 4. 油过滤器：“⊿”型的为新款，“︱”型的 为老款； 5. 转子出口：新款为金属管，老款的为金属 软管 6. 冷却器：新款的为阿法拉法。 名词：加载：100%供气； 卸载：0供气；
空压机排气量计算方法
每6KW每分钟 可以产生1立方 的压缩空气。 出口空气压力 越高，进气口 越小；出口空 气压力越低， 进气口越大。
