水泥厂余热发电设计规范
水泥工厂余热发电设计规范标准

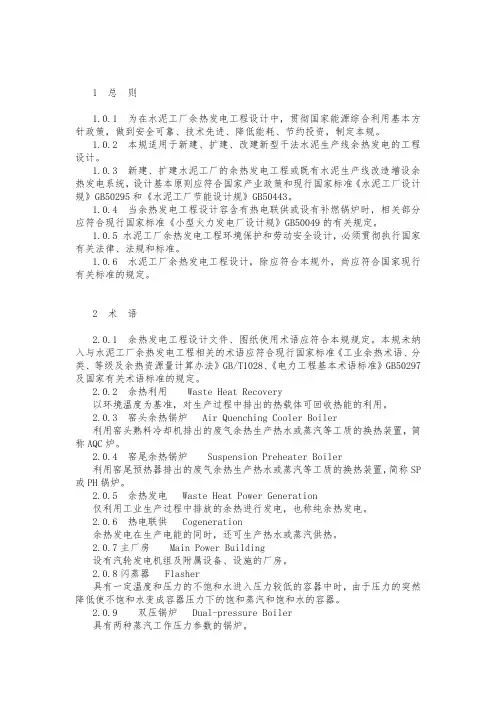

1 总则1.0.1 为在水泥工厂余热发电工程设计中，贯彻国家能源综合利用基本方针政策，做到安全可靠、技术先进、降低能耗、节约投资，制定本规。
1.0.2 本规适用于新建、扩建、改建新型干法水泥生产线余热发电的工程设计。
1.0.3 新建、扩建水泥工厂的余热发电工程或既有水泥生产线改造增设余热发电系统，设计基本原则应符合国家产业政策和现行国家标准《水泥工厂设计规》GB50295和《水泥工厂节能设计规》GB50443。
1.0.4 当余热发电工程设计容含有热电联供或设有补燃锅炉时，相关部分应符合现行国家标准《小型火力发电厂设计规》GB50049的有关规定。
1.0.5 水泥工厂余热发电工程环境保护和劳动安全设计，必须贯彻执行国家有关法律、法规和标准。
1.0.6 水泥工厂余热发电工程设计，除应符合本规外，尚应符合国家现行有关标准的规定。
2 术语2.0.1 余热发电工程设计文件、图纸使用术语应符合本规规定。
本规未纳入与水泥工厂余热发电工程相关的术语应符合现行国家标准《工业余热术语、分类、等级及余热资源量计算办法》GB/T1028、《电力工程基本术语标准》GB50297及国家有关术语标准的规定。
2.0.2 余热利用Waste Heat Recovery以环境温度为基准，对生产过程中排出的热载体可回收热能的利用。
2.0.3 窑头余热锅炉 Air Quenching Cooler Boiler利用窑头熟料冷却机排出的废气余热生产热水或蒸汽等工质的换热装置，简称AQC炉。
2.0.4 窑尾余热锅炉Suspension Preheater Boiler利用窑尾预热器排出的废气余热生产热水或蒸汽等工质的换热装置，简称SP 或PH锅炉。
2.0.5 余热发电Waste Heat Power Generation仅利用工业生产过程中排放的余热进行发电，也称纯余热发电。
2.0.6 热电联供 Cogeneration余热发电在生产电能的同时，还可生产热水或蒸汽供热。
水泥有限公司2000td水泥窑余热发电工程项目设计方案
1 / 21.项目名称： 水泥 2000t/d 水泥窑余热发电工程〔5MW,与现有水泥生产线建在同一厂区。
根据 2000t/d 水泥窑的设计参数和实际运行情况,建设规摹拟定为： 在不影响水泥熟料生产、不增加水泥熟料烧成能耗的前提下,充分利用水 泥生产过程中排出的废气余热建设一座装机容量为 5MW 纯低温余热电站。
产品为 10.5kV 电力。
主要技术经济指标一览表备注保证指标值 窑年运转 7600h 按平均发电功率计 按平均发电功率计 按平均发电功率计指标名称装机容量 计算发电功率 平均发电功率 年运转小时 年发电量 年供电量 年少购电量单位kW kW kW h 104k Wh 104k Wh指标5000 4600 4520 7200 3254 3043 3043序号12 3 4 5 6 7指标名称电站自用电率熟料产量按 2500t/d 计全站占地面积全站建造面积电站年节约标准煤日补充水量全站劳动定员其中：生产工人管理人员劳动生产率〔实物全员生产工人mm单位%kWh/t22t/at/d人人人104kWh/人·年104kWh/人·年指标6.541.12410210011137110518162181203序号8 91011121314按 0.366kg/kWh 计包括生产与生活用水按年发电功率计按年发电功率计吨熟料平均发电量备注152 / 212.1 建设容与围本项目根据 2000t/d 水泥生产线的实际运行情况、机构管理和辅助设施,建设一座 5MW 纯低温余热电站。
本项目的建设容与围如下：电站总平面布置；窑头冷却机废气余热锅炉〔AQC 炉；窑尾预热器废气余热锅炉〔SP 炉；窑头冷却机废气余热过热器〔简称 AQC-SH；锅炉给水处理系统；汽轮机及发机电系统；电站循环冷却水系统；站用电系统；电站自动控制系统；电站室外汽水系统；电站室外给、排水管网及相关配套的土建、通讯、给排水、照明、环保、劳动安全与卫生、消防、节能等辅助系统。
XX水泥公司9MW低温余热发电操作规程
德胜水泥公司9MW 低温余热发电操作规程（初稿）目录第一章设备名称及主要技术规范第一节. 汽轮机及附属设备及主要技术规范1.汽轮机2.辅机第二节.发电机及附属设备1. 主要技术规范第三节窑头锅炉及附属设备1. 主要技术规范第四节窑尾锅炉及附属设备1. 主要技术规范第二章锅炉操作规程第一节.窑头、窑尾锅炉的检查内容第二节.锅炉的启动第三节.锅炉运行监视与调整第四节锅炉的停炉第五节锅炉的维护保养第六节辅机设备的运行与停止第七节事故预防及处理第三章汽轮机操作规程第一节汽轮机的启动第二节汽轮机的热态启动第三节. 汽轮机的运行与维护第四节汽轮机停机第四章发电机操作规程第一节中控室并网、解列操作第二节发电机正常运行中的监视和调整第三节发电机事故处理第四节停、送电倒闸操作规程第五章汽轮机重大事故处理第一节汽轮机动静部分摩檫及大轴弯曲第二节汽轮机水冲击第三节汽轮机叶片损坏及脱落第四节汽轮机超速第五节汽轮发电机轴瓦乌金溶化或损坏第六节汽轮机真空下降第七节油系统着火第八节汽轮发电机甩负荷第一章设备名称及主要技术规范第一节. 汽轮机及附属设备及主要技术规范一.汽轮机型号BN9-1.25/0.2 转速变化范围2880-3180 r/min 额定功率9000KW 转速变化范围2880-3180 r/min 额定转速 3000r/min 跳闸转速3270-3330 r/min额定排汽压力0.0075 MP a额定进气压力及变化范围 1.25（0.8-1.60）MP a额定进汽温度计变化范围315（280-360）℃额定补汽压力及变化范围 0.2（最大0.4）MP a额定补汽温度及变化范围饱和冷却水温正常25℃冷却水温最高33℃同步范围 -4﹪-+6﹪油系统参数：调节油压(高压油) 0.85 MP a润滑油压（总管） 0.25 MP a速关油压 0.85 MP a启动油压 0.85 MP a二次油压 0.45 MP a轴承回油温度≦65℃轴承进油温度 35-45℃厂家：杭州中能汽轮动力有限公司二 .辅机1.盘车电机型号：Y132M-6 5.5KW 13A/380V2厂家：浙江蓝翔机电设备制造有限公司2.供油装置型号GY.0400.01 润滑油流量300L/min事故油流量250L/min 润滑油压力0.25MPa控制油流量80 L/min 控制油压力0.85 MPa控制油过滤精度25μm3.电动高压油泵型号80YL-100 Q:50m3/h H:100m电机Y200L-2 37KW 68.8A/380V2厂家：浙江水泵总厂4.电动直流油泵型号LDY12-25×2 Q:12.5m3/h H:50m厂家：浙江水泵总厂电机Z2-32 4KW 22.4A/220V厂家：上海南洋电机成套设备有限公司5.交流低压油泵型号LDY12-25×2 Q:12.5m3/h H:50m电机Y112M-2 4KW 8.0A/380V厂家：浙江水泵总厂6.油箱风机型号AYF2-250-0.75 Q：120m3/h 全压2500 Pa杭州余杭特种风机电机Y2-80M1-2 0.75KW 1.83A/380V安徽皖南电机7.循环水泵型号DFSS400-24//4 Q:1714m3/h H:22m上海东方泵业集团电机YG315L1-4A 160KW 289A/380V西安泰富西玛电机有限公司8.冷凝泵型号100NB60 Q:46m3/h H:50m湖南长沙水泵厂电机Y160M2-2 15KW 29A/380V9.射水泵型号DFW100-200/2 Q:100m3/h H:50m电机Y2-180M-2 22KW 41.1A/380V10.组合型逆流式中温差冷却塔型号100BNGZ-2000 冷却水量2000 m3/h 冷却温差10（43-33）℃厂家江苏宜兴环球水处理设备有限公司11.冷却塔风机减速机型号BLJW7YP 75KW江苏常州湾城减速机电机YVP-280S-4 75KW 133.2A/380V山东华力电机集团12.真空除氧泵型号：HQW80-200 Q:65m3/h H:46m 2900转上海虹桥水泵厂电机：Y160M-2 15KW 29.4A/380V 南洋实业有限公司2第二节发电机及附属设备一. 发电机型号QF-12-2Z 额定功率12000KW2额定功率因数0.8 额定电压10500V额定电流825A 额定励磁电压181V额定励磁电流237A 额定转数3000额定频率50HZ 相数 3定子接法 Y 绝缘等级 F发电机定子铁芯温度A-F 50℃发电机出风温度 45℃发电机定子线圈温度A-F 50℃厂家：东风电机厂第三节窑头锅炉及附属设备及规范一. 窑头锅炉型号QC200/360-17-1.25/3451.进口烟气参数：锅炉入口烟气量200000N m3/h 锅炉入口烟气温度360℃锅炉入口烟尘浓度30g/N m3锅炉出口烟气温度90℃2.设计参数：①.蒸汽段（过热器和蒸发器）：锅炉名义蒸发量17t/h 额定蒸汽压力1.25 MP a最高蒸汽压力1.5 MP a额定蒸汽温度345℃给水温度180℃（来自热水器）排污率3％②.热水段（热水器）：出水量60t/h 名义出水温度180℃给水温度56℃排污率3％厂家：江苏南通万达锅炉股份有限公司二.辅机1.链式输送机型号FU200 输送长度30米电机功率7.5KW厂家：芜湖起重运输机器有限公司配：摆线针轮减速机型号：XWD8-43-7 江苏泰隆减速机股份有限公司配：电机型号:Y132M-4 7.5KW 15.4A/380V 安徽宁国市华银电机有限公司2.炉膛锁风阀配：减速机型号BWED21-1.1配：电机 Y90S-4 1.1KW 2.8A/380V3.干扰式分离器锁风阀配：摆线针轮减速机型号：XV14-59-2.2 常州市国茂减速机集团有限公司配：电机型号:Y100L2-4 3KW 6.8A/380V 上海力超电机有限公司4.连排扩容器设计压力 0.66 MP a设计温度200 耐压试验压力0.88 MP a厂家江苏宜兴精诚压力容器有限公司5. 给水泵型号DG85-67×4 Q:85m3/h H:286m上海东方泵业集团电机YJTG315S-2A 110KW 203/380V厂家：西安泰富西玛电机有限公司第四节窑尾锅炉及附属设备及规范一. 窑尾锅炉型号QC360/330-27-1.25/3051.进口烟气参数：锅炉入口烟气量360000N m3/h 锅炉入口烟气温度330℃锅炉入口烟尘浓度80g/N m3锅炉出口烟气温度210℃2.设计参数：①.蒸汽段（过热器和蒸发器）：锅炉名义蒸发量27t/h 额定蒸汽压力1.25 MP a最高蒸汽压力1.5 0MP a额定蒸汽温度305℃给水温度175℃（来自热水器）排污率3％厂家：江苏南通万达锅炉股份有限公司二.辅机1.1#、2#链式输送机配：摆线针轮减速机型号：XWD5-43-2.2KW 江苏泰隆减速机股份有限公司配：电机型号:Y100L1-4 2.2KW 安徽宁国市华银电机有限公司2.炉膛锁风阀配：减速机型号BWED21-1.1配：电机 Y90S-4 1.1KW 2.8A/380V3.振打装置 14台配：摆线针轮减速机型号：BWEY32-731-1.1KW 中心高160常州市国茂减速机集团配：电机 Y90S-4 1.1KW 苏中电机厂4.连排扩容器设计压力 0.66 MP a设计温度200℃耐压试验压力0.88 MP a 厂家江苏宜兴精诚压力容器有限公司第二章锅炉规程第一节.窑头、窑尾锅炉的准备与检查内容一.软化水系统投入运行：二..检查并开关下述阀门：1.检查确认备用给水泵进、出口阀“关”。
水泥工厂余热发电设计规范

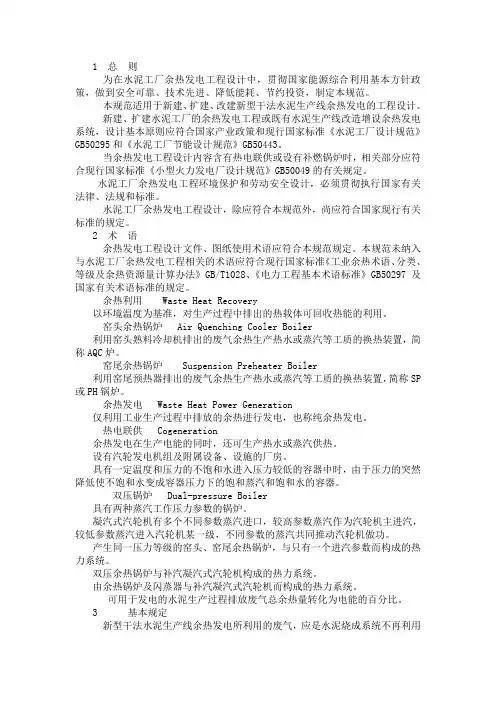

1 总则为在水泥工厂余热发电工程设计中，贯彻国家能源综合利用基本方针政策，做到安全可靠、技术先进、降低能耗、节约投资，制定本规范。
本规范适用于新建、扩建、改建新型干法水泥生产线余热发电的工程设计。
新建、扩建水泥工厂的余热发电工程或既有水泥生产线改造增设余热发电系统，设计基本原则应符合国家产业政策和现行国家标准《水泥工厂设计规范》GB50295和《水泥工厂节能设计规范》GB50443。
当余热发电工程设计内容含有热电联供或设有补燃锅炉时，相关部分应符合现行国家标准《小型火力发电厂设计规范》GB50049的有关规定。
水泥工厂余热发电工程环境保护和劳动安全设计，必须贯彻执行国家有关法律、法规和标准。
水泥工厂余热发电工程设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语余热发电工程设计文件、图纸使用术语应符合本规范规定。
本规范未纳入与水泥工厂余热发电工程相关的术语应符合现行国家标准《工业余热术语、分类、等级及余热资源量计算办法》GB/T1028、《电力工程基本术语标准》GB50297及国家有关术语标准的规定。
余热利用Waste Heat Recovery以环境温度为基准，对生产过程中排出的热载体可回收热能的利用。
窑头余热锅炉 Air Quenching Cooler Boiler利用窑头熟料冷却机排出的废气余热生产热水或蒸汽等工质的换热装置，简称AQC炉。
窑尾余热锅炉Suspension Preheater Boiler利用窑尾预热器排出的废气余热生产热水或蒸汽等工质的换热装置，简称SP 或PH锅炉。
余热发电Waste Heat Power Generation仅利用工业生产过程中排放的余热进行发电，也称纯余热发电。
热电联供 Cogeneration余热发电在生产电能的同时，还可生产热水或蒸汽供热。
设有汽轮发电机组及附属设备、设施的厂房。
具有一定温度和压力的不饱和水进入压力较低的容器中时，由于压力的突然降低使不饱和水变成容器压力下的饱和蒸汽和饱和水的容器。
水泥厂余热发电站建设标准
水泥厂余热发电站建设标准水泥厂是一个能源消耗比较大的工业生产企业，随着对环保要求的提高以及对能源利用的需求，水泥厂余热发电站越来越受到关注。
水泥厂余热发电站建设标准需要从以下几个方面考虑：1.设备技术标准：水泥厂余热发电站设备包括余热锅炉、汽轮发电机组等。
这些设备需要具备良好的热能利用效益和稳定的发电能力，同时也需要满足安全生产和环境保护的要求。
例如，余热锅炉需要具备高效热交换和废气脱硫脱硝等能力，汽轮发电机组需要具备高效稳定的发电能力。
2.设备运行标准：水泥厂余热发电站的设备需要经过严格的验收和运行试验。
包括对设备的可靠性、稳定性和经济性等进行检测和评价。
同时，还需要制定设备的运行和维护标准，确保设备能够长期稳定、高效运行。
3.安全生产标准：作为一个独立的发电站，水泥厂余热发电站也需要符合国家的安全生产标准。
包括工艺的安全性、设备的可靠性、操作人员的安全培训等。
同时，还需要建立完善的应急预案，以应对可能出现的突发事件。
4.环境保护标准：水泥厂余热发电站建设必须遵守国家有关环境保护的法律法规，包括废气排放的标准、噪音控制的标准等。
此外，还需要制定相应的环境管理措施，确保发电站的排放水平达到国家和地方的环保要求。
5.经济效益标准：水泥厂余热发电站建设需要考虑到经济效益。
这包括建设投资的回收期、电价补贴政策和售电价格等。
同时，还需要考虑到未来能源价格的变动以及水泥厂业务发展的前景，以保证发电站的长期运营和经营效益。
总之，水泥厂余热发电站建设标准需要综合考虑设备技术、设备运行、安全生产、环境保护和经济效益等方面的要求。
只有从这五个方面全面考虑，才能确保水泥厂余热发电站的建设和运营能够达到高效、安全、环保和经济的标准。
中国《水泥工厂余热发电设计规范》国家标准即将出台
政策八大高新技术可享受税收优惠科技部、财政部、国家税务总局1月24日公布的《高新技术企业认定管理办法》明确，符合规定的八大高新技术将享受税收优惠。
办法自2008年1月1日起实施。
国家重点支持的八大高新技术领域包括：电子信息技术、生物与新医药技术、航空航天技术、新材料技术、技术服务业、新能源及节能技术、资源与环境技术、高新技术改造传统产业。
办法所称的“高新技术企业”是指，在《国家重点支持的高新技术领域》内，持续进行研究开发与技术成果转化，形成企业核心自主知识产权，并以此为基础开展经营活动，在中国境内(不包括港、澳、台地区)注册一年以上的居民企业。
依据办法认定的高新技术企业，可按相关规定申请享受税收优惠政策。
高新技术企业须满足的条件包括：在中国境内(不含港、澳、台地区)注册的企业，近3年内通过自主研发、受让、受赠、并购等方式，或通过5年以上的独占许可方式，对其主要产品(服务)的核心技术拥有自主知识产权；产品(服务)属于《国家重点支持的高新技术领域》规定的范围；具有大学专科以上学历的科技人员占企业当年职工总数的30%以上，其中研发人员占企业当年职工总数的10%以上；高新技术产品(服务)收入占企业当年总收入的60%以上；企业研究开发组织管理水平、科技成果转化能力、自主知识产权数量、销售与总资产成长性等指标符合《高新技术企业认定管理工作指引》(另行制定)的要求。
另外，企业为获得科学技术(不包括人文、社会科学)新知识，创造性运用科学技术新知识，或实质性改进技术、产品(服务)而持续进行了研究开发活动，且近3个会计年度的研究开发费用总额占销售收入总额的比例符合如下要求：最近一年销售收入小于5000万元的企业，比例不低于6%；最近一年销售收入在5000万元至2亿元的企业，比例不低于4%；最近一年销售收入在2亿元以上的企业，比例不低于3%。
其中，企业在中国境内发生的研究开发费用总额占全部研究开发费用总额的比例不低于60%。
水泥厂2500td水泥生产线余热发电项目技术方案
水泥厂2500td水泥生产线余热发电项目技术方案
一、项目概况
1.1项目背景
水泥行业是一个消耗大量能源的行业，占据了国内全部能源消耗的
3.6%，而能源消耗对企业经济效益的影响是巨大的，为了改善能源利用率，降低生产成本，提高企业经济效益，减少污染物的排放，同时企业又极度
需要电能来保证正常的生产，因此在水泥生产线中增加余热发电设备，利
用水泥行业的余热可以节约能源，同时也可以提高企业经济效益，是当今
水泥行业的发展趋势。
1.2项目简介
本项目是一个2500t/d水泥生产线的余热发电项目，预计本项目的完
工后，可以节约能源，减少污染物的排放，同时为企业提供电力，从而改
善企业经济效益，实现可持续发展。
1.3项目规模
本项目是一个2500t/d水泥生产线余热发电项目，预计容量3.2MW，
包含两台发电机、一台电动机及其附属设备，以及配套的管网和控制系统等。
二、技术方案
2.1余热发电技术方案。
余热发电设计方案
基本设计方案
xxxx 年 xx 月
1
xxxxx 水泥有限公司 2500t/d 水泥熟料生产线余热发电工......................................................................1 1.1 余热条件......................................................................... 1 1.2 热力参数汇总..................................................................... 2 1.3 设计原则......................................................................... 5 1.4 主要技术经济指标................................................................. 5 1.5 余热锅炉与水泥生产工艺系统的衔接................................................. 6 1.6 热力系统的确定.................................................................. 11 1.7 主机型式及其主要设计规范........................................................ 12 1.8 热力系统设计特点及说明.......................................................... 14 1.9 主要辅助设备.................................................................... 16 2、 给排水..............................................................................17 2.1 化水专业设计主要内容和范围......................................................17 2.2 水源及水质......................................................................17 2.3 水汽质量标准....................................................................17 2.4 锅炉补给水处理系统.............................................................. 18 2.5 循环冷却水处理系统..............................................................19 2.6 水汽冷却取样系统................................................................ 20 2.7 加药系统........................................................................ 20 2.8 工业废水集中处理系统............................................................ 20 2.9 全厂水量平衡.................................................................... 21 2.10 补给水系统..................................................................... 22 2.11 循环水系统选择及布置........................................................... 22 3 电 气.................................................................................22 3.1 概述...........................................................................23 3.2 电气主接线.....................................................................23 3.3 短路电流计算及主要设备选择.....................................................24 3.4 厂用电接线及布置...............................................................25 3.5 电气设备的布置.................................................................25 3.6 直流系统.......................................................................26 3.7 交流不停电电源系统.............................................................26 3.8 发电机励磁系统.................................................................27 3.9 电气二次线、继电保护及自动装置.................................................27 3.10 电缆设施.......................................................................31 3.11 过电压保护及接地...............................................................31 3.12 照明和检修网络.................................................................32 3.13 其他控制.......................................................................33 3.14 通 讯..........................................................................33 4.自控..................................................................................34 4.1 设计范围........................................................................ 34 4.2 设计依据........................................................................ 34 4.3 热工自动化水平.................................................................. 34 4.4 控制系统总体结构................................................................ 35
水泥厂纯低温余热发电管理制度
水泥厂纯低温余热发电管理制度1. 引言随着工业发展和能源消耗的增加，低温余热的利用成为了节能减排的重要途径之一。
水泥厂作为能源消耗大、余热排放量高的行业，纯低温余热发电技术的应用对于提高能源利用效率、减少环境污染具有重要意义。
为了规范水泥厂纯低温余热发电的管理和运营，制定本管理制度。
2. 适用范围本管理制度适用于水泥厂纯低温余热发电系统的建设、运营和维护。
3. 定义•纯低温余热发电：利用水泥厂废热回收发电技术，将低温余热转化为电能供水泥厂内部或外部使用的过程。
•水泥厂纯低温余热发电系统：由余热回收装置、蒸汽发电装置、发电设备、电网接入设备等组成的完整系统。
4. 管理机构和责任4.1 管理机构水泥厂纯低温余热发电系统的管理由以下机构负责：•水泥厂纯低温余热发电系统管理部门：负责纯低温余热发电系统的建设、运营和维护工作。
•环境保护部门：负责监督水泥厂纯低温余热发电系统的环保工作。
•安全生产部门：负责监督水泥厂纯低温余热发电系统的安全生产工作。
4.2 责任•水泥厂纯低温余热发电系统管理部门负责制定、实施和监督纯低温余热发电系统的管理制度，确保系统的正常运行和维护。
•环境保护部门负责监督水泥厂纯低温余热发电系统的环保工作，确保系统的运行符合相关环保标准。
•安全生产部门负责监督水泥厂纯低温余热发电系统的安全生产工作，确保系统的运行符合相关安全标准。
5. 纯低温余热发电系统建设5.1 设计与选型•水泥厂纯低温余热发电系统的设计应根据水泥厂的热源条件、余热产生量和负荷需求进行合理选型。
•设计时应考虑系统的可靠性、安全性、环保性和经济性，确保系统在长期运行中能够达到预期的发电效果。
5.2 施工与验收•施工单位应按照设计要求进行施工，并进行相应的验收测试。
•验收测试应包括设备性能测试、安全性能测试、环保性能测试等，确保系统满足要求后方可进行投运。
6. 纯低温余热发电系统运营和维护6.1 运营管理•水泥厂纯低温余热发电系统应设立专门的运营管理人员，负责系统的日常运行管理。
住房和城乡建设部公告第638号――关于发布国家标准《水泥工厂余热发电设计规范》的公告
住房和城乡建设部公告第638号――关于发布国家标准《水泥工厂余热发电设计规范》的公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2010.05.31
•【文号】住房和城乡建设部公告第638号
•【施行日期】2010.12.01
•【效力等级】部门规范性文件
•【时效性】现行有效
•【主题分类】标准定额
正文
住房和城乡建设部公告
（第638号）
关于发布国家标准《水泥工厂余热发电设计规范》的公告现批准《水泥工厂余热发电设计规范》为国家标准，编号为GB50588-2010，自2010年12月1日起实施。
其中，第5.3.1（2）、7.1.1、8.3.4、14.0.8（2）、15.2.4、15.2.6、15.2.8条（款）为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
二○一○年五月三十一日。
水泥工厂余热发电设计规范
水泥工厂余热发电设计规范水泥工厂是能源消耗较大的重工业生产设备，其生产过程会产生大量的余热。
为了最大限度地利用这些余热资源，发电是一种常见的应用方式。
水泥工厂余热发电的设计规范是确保该过程安全、高效运行的基础。
首先，设计规范应包括水泥工厂余热发电系统的选址和布局要求。
选址应尽可能接近水泥工厂的热源，以减小余热传输的损失。
布局要合理，确保余热发电系统与水泥工厂的其他设备不相干扰，同时便于检修和维护。
其次，设计规范需明确余热发电装置的工作原理和组成。
余热发电系统通常由余热回收装置、蒸汽发生器、汽轮发电机组等组成。
规范应明确各装置的工作原理和参数要求，确保整个系统的安全可靠运行。
设计规范还应包含余热回收装置的要求。
余热回收装置主要用于收集水泥工厂在生产过程中产生的余热，以供给蒸汽发生器进行发电。
规范应对余热回收装置的换热效率、烟气排放要求、设备寿命等进行明确规定，以确保其良好运行。
此外，规范还应涵盖蒸汽发生器的设计要求。
蒸汽发生器是将余热转化为蒸汽的关键设备，其设计应满足工艺要求和安全标准。
规范应明确蒸汽发生器的结构设计、热效率、蒸汽参数等技术指标，以及设备使用寿命、维护保养要求等。
最后，设计规范还应对发电机组的选型和布置要求进行规定。
发电机组是将蒸汽动力转化为电能的设备，其选型应满足水泥工厂的电力需求。
规范应对发电机组的额定容量、效率要求、并网方式等进行明确规定。
同时，规范还应要求合理布置发电机组，确保电能传输的安全可靠。
综上所述，水泥工厂余热发电设计规范应包括选址与布局要求、余热回收装置的设计要求、蒸汽发生器的设计要求、发电机组的选型和布置要求等方面。
规范的制定有助于保证余热发电系统的安全运行，最大限度地利用水泥工厂的余热资源，提高能源利用效率。
水泥工厂余热发电设计规范
1总则1.0.1为在水泥工厂余热发电工程设计中，贯彻国家能源综合利用基本方针政策，做到安全可靠、技术先进、降低能耗、节约投资，制定本规范。
1.0.2本规范适用于新建、扩建、改建新型干法水泥生产线余热发电的工程设计。
1.0.3新建、扩建水泥工厂的余热发电工程或既有水泥生产线改造增设余热发电系统，设计基本原则应符合国家产业政策和现行国家标准《水泥工厂设计规范》GB50295和《水泥工厂节能设计规范》GB50443。
1.0.4当余热发电工程设计内容含有热电联供或设有补燃锅炉时，相关部分应符合现行国家标准《小型火力发电厂设计规范》GB50049的有关规定。
1.0.5 水泥工厂余热发电工程环境保护和劳动安全设计，必须贯彻执行国家有关法律、法规和标准。
1.0.6水泥工厂余热发电工程设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
2术语2.0.1余热发电工程设计文件、图纸使用术语应符合本规范规定。
本规范未纳入与水泥工厂余热发电工程相关的术语应符合现行国家标准《工业余热术语、分类、等级及余热资源量计算办法》GB/T1028、《电力工程基本术语标准》GB50297及国家有关术语标准的规定。
2.0.2余热利用Waste Heat Recovery以环境温度为基准，对生产过程中排出的热载体可回收热能的利用。
2.0.3窑头余热锅炉Air Quenching Cooler Boiler利用窑头熟料冷却机排出的废气余热生产热水或蒸汽等工质的换热装置，简称AQC炉。
2.0.4窑尾余热锅炉Suspension Preheater Boiler利用窑尾预热器排出的废气余热生产热水或蒸汽等工质的换热装置，简称SP或PH 锅炉。
2.0.5余热发电Waste Heat Power Generation仅利用工业生产过程中排放的余热进行发电，也称纯余热发电。
2.0.6热电联供Cogeneration余热发电在生产电能的同时，还可生产热水或蒸汽供热。
水泥厂低温余热发电热力系统设计
法 水 泥 熟料 生产 线低 温余 热发 电 项 目为例 ， 阐 述 了水 泥厂 低 温余 热
发 电 工 艺设 计 以及 优 化 措 施 。
【 关键词 】热发 电；工艺优化 ；设计方案
随着 水 泥 熟 料 煅 烧 技 术 的发 展 ，发 达 国家 水泥 工业 节 能 技术 水 平发展很快 ，低温余热在 水泥生产过程 中被 回收利用 ，水泥熟料热 能利用 率已有较 大的提 高。但 我国由于 节能技 术、装 备水 平的限制 和节 能意识影响 ，在 窑炉 工业企业 中仍有大量 的中、低温废气余热 资源 未被 充分利 用，能源 浪费现 象仍然 十分 突出。随着世 界经济快 速发展、新型节 能技术的推广 应用，充分利 用有限的资源 和发展水 泥 窑余热发 电项 目已经成 为水泥业发展 的一种趋 势，也完 全符合 国
（ 上接第７ 页） ３ ． ２ 对干 扰 信 号 进 行 屏 蔽 由于 干 扰 信 号 的不 可 避 免性 ， 因此 可 选 择 人 工 屏 蔽 干 扰 信 号 ， 减 少 干 扰 信 号 的 影 响 。屏 蔽装 置 主 要 由 以下 几 部 分 组 成 ：金 属 导 体 ，
５ 车间布置 汽轮 发电机厂房结构为 二层 ，化 水车 间、换热站、循环水泵、 凝 结水 泵 、锅 炉 给水 泵 、凝 汽 器 、 射 水抽 气 器 、 润滑 油冷 却器 、 仪 表 用空气压缩机 、仪表用 空气除湿机 、Ｍ ｃ ｃ 室、变压器室 等布 置于 层，汽轮机 、发电机及控制 盘等布 置在二 层，低 压闪蒸器布 置于 汽轮机 厂房项层；控 制室布置 汽机 房运转层 。化 学水处理厂房 设置 在汽轮 机厂房 内，厂 房内布置 设备有原水泵 、过 滤水箱 、阴阳离子 交 换器 、 酸碱 罐 、加 酸 碱 泵 、 中和 水 泵 等 。 ６ 结 束 语 本项 目采 用高效余热锅炉并通过热力系统配置上采 取的措施， 将水泥 窑生产过程产 生的废 气里的热能转化 为高温过热蒸汽，推动 汽 轮机 发 电 ， 可 大 大 提 高 水 泥 企业 的 能源 利 用 率 ， 还 可 减 少 水 泥 生 产 线 的 粉 尘 排 放 量 ， 具 有 良好 的 环 保 、 社 会 和 经 济 效 益 ， 符 合 可 持 续 发展 和 循 环 经 济 的 战 略 思 想 ，有 利 于 带 动 地方 经 济 的 发 展 ， 提 高 地 方 水 泥 行业 的 技术 水 平 。 参 考 文 献 … １范锡普 ． 发 电厂 电气部分 （第二版 ）ｆ Ｍ１ ． 水利 电力 出版社． 『 ２ １ 电 力 系统 分析 『 Ｍ１ ． 水 利 电 力 出版 社 ． 【 ３ 】 贺家李等． 电 力 系统及 电保 护 原 理 ｆ ＭＩ － 水利 电 力 出版 社 『 ４ １ 应 智大 高电压技 术ｆ Ｍ１ ． 浙江大学出版社
水泥生产线9MW工纯低温余热发电工程施工设计方案
. . .水泥生产线9MW工纯低温余热发电工程施工组织设计目录第一章综合说明 (1)第二章施工场地布置与管理 (2)第三章施工检验规、技术要求 (5)第四章项目管理组织机构和职责 (7)第五章劳动力计划表 (10)第六章投入本工程主要施工机械设备表 (11)第七章施工进度计划及保证措施 (13)第一节施工进度计划 (13)第二节确保工期的技术措施 (14)第八章质量保证体系及质量控制计划 (16)第一节总则 (16)第二节现场质量控制体系 (16)第三节质量控制程序 (19)四、质量保证措施 (23)第九章安全管理目标 (34)第一节总则 (34)第二节施工安全管理目标 (35)第十章现场文明施工管理 (35)第一节文明施工管理标准 (35)第二节文明施工管理措施 (36)第十一章环境保护管理 (37)第十二章施工组织及主要施工方法和技术措施 (38)第一节锅炉本体安装工艺 (38)第二节汽轮发电机组本体安装工艺 (55)第三节电气施工工艺 (76)第四节热控仪表施工工艺 (116)第十三章性能测试方案 (131)第十四章特殊项目施工方案 (139)一、锅炉主要设备吊装方案 (139)二、焊接、热处理专业施工方案 (141)第十五章工程施工中影响的应对措施 (145)第一节与土建工程施工交叉影响的应对措施 (145)第二节与钢结构厂房工程施工的交叉影响的应对措施 (145)第三节不同施工单位之间交叉施工的影响的应对措施 (146)第十六章工程交付及工程包保方案 (146)第一章综合说明1.概述1.1工程名称：某建材有限责任公司水泥生产线9MW纯低温余热发电工程1.2建设单位：某建材有限责任公司1.3设计单位：某矿石机械工程设计研究院有限责任公司1.4建设地点：某省市岢岚县岚漪镇下石沟村，某建材有限责任公司厂区余热发电建设工地1.5生产规模：某建材有限责任公司4500t/d熟料生产线配套的9W余热发电工程。
余热发电规范汇编——机务篇
9 10
5.4.1 5.4.3
11 12 13 14 15
5.4.4 6.4.5 6.4.6 5.2.15 5.2.16
热力管道可与水泥工艺管道同管廊、管架敷设；当管线综合布置发生矛盾时，应按现行国 家标准《工业企业总平面设计规范》GB 50187 的有关规定处理。 架空管线的布置应符合下列规定： 1 应利用水泥生产线的建筑物（或构筑物）。 2 不应妨碍交通、检修及建筑物自然采光和自然通风，应做到整齐美观。 3 架空管线宜与地下管线重叠布置。 地下管线最小水平净距，地下管线、架空管线（与建筑物）、构筑物之间的水平净距，地 下管线之间或地下管线与铁路、道路交叉的最小垂直净距，应根据工程地质、构架基础形 式、检查井结构、管线埋深、管道直径和管内介质等确定，且最小净距均宜符合现行国家 标准《水泥工厂设计规范》GB50295 的有关规定。 工业厂房室内地坪标高，宜高出室外地坪标高 0.2m，民用建筑宜高出 0.3-0.6m 当自然地形坡度较大时，锅炉房宜布置在地形较高处。 生产建筑物底层地面标高，宜高出室外地面设计标高 150mm-300mm，并应根据地质条件考 虑建筑物沉降的影响。 厂区内的主要管架、管线和管沟应按规划容量统一规划，集中布置，并留有足够的管线走 廊。 管架、管线和管沟宜沿道路布置。地下管线和管沟一般宜敷设在道路行车部分之外。
水泥工厂余热发 电设计规范 水泥工厂余热发 电设计规范
8
GB 50588-2010 GB 50588-2010
8
水泥工厂余热发 电设计规范 水泥工厂设计规 范 小型火力发电厂 设计规范 火力发电厂设计 技术规程 火力发电厂设计 技术规程
8
GB 50588-2010 GB 50295-2008 GB 50049-94 DL 5000-2000 DL 5000-2000
日产5000吨水泥生产线纯低温余热发电项目设计方案-
日产5000吨水泥生产线纯低温余热发电项目设计方案-5000t/d水泥生产线纯低温余热发电项目基本设计方案××××年×月×日目录一、项目概况 (1)二、余热条件 (1)三、发电系统主参数的确定 (1)四、余热发电工艺流程简述 (2)五、余热锅炉与水泥生产工艺系统的衔接 (3)六、工程条件 (4)七、主要技术指标 (6)八、项目定员 (7)九、工程进度计划 (7)一、项目概况××公司现有一条5000t/d新型干法水泥熟料生产线，为充分回收利用水泥生产线窑头、窑尾的余热资源，缓解日益紧张的电力供求矛盾，本工程拟对水泥熟料生产线建设一套装机容量均为10MW的纯低温余热发电系统，力求做到充分利用工艺生产余热，达到节约能源，降低能耗，提高企业经济效益的目的。
二、余热条件依据以往的工程经验，对生产线的烟气参数进行了整理。
单条5000t/d水泥熟料生产线余热条件如下：1）窑尾余热锅炉窑尾预热器出口废气量：330,000Nm3/h进锅炉废气温度：340℃余热锅炉出口温度：220℃（进原料磨烘干原料）含尘浓度（进口）：80g/Nm32）窑头余热锅炉熟料冷却机抽气口废气量：220,000Nm3/h进锅炉废气温度：380℃余热锅炉出口温度：85℃含尘浓度（进口）：≤8g/Nm3（设置预除尘装置）三、发电系统主参数的确定根据目前纯低温余热发电技术及装备现状，结合水泥窑生产线余热资源情况，本工程装机采用纯低温余热发电双进汽技术。
采用双进汽系统的主要目的是为了提高系统循环效率。
使低品位的热源充分利用，获得最大限度的发电功率，降低窑头(AQC)双蒸汽余热锅炉的排气温度；其次，双进汽系统的二级蒸汽经过过热，保证汽轮机内的蒸汽最大湿度控制在14％的以下，使汽轮机末级叶片工作在安全范围内，提高机组的效率；再次，双进汽系统的低压蒸汽可用于供热、洗浴等方面，在烟气余热变化较大时，可不进行补汽，提高了系统运行灵活性。
水泥工厂余热发电设计规范完整版
水泥工厂余热发电设计规范HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1 总则为在水泥工厂余热发电工程设计中，贯彻国家能源综合利用基本方针政策，做到安全可靠、技术先进、降低能耗、节约投资，制定本规范。
本规范适用于新建、扩建、改建新型干法水泥生产线余热发电的工程设计。
新建、扩建水泥工厂的余热发电工程或既有水泥生产线改造增设余热发电系统，设计基本原则应符合国家产业政策和现行国家标准《水泥工厂设计规范》GB50295和《水泥工厂节能设计规范》GB50443。
当余热发电工程设计内容含有热电联供或设有补燃锅炉时，相关部分应符合现行国家标准《小型火力发电厂设计规范》GB50049的有关规定。
水泥工厂余热发电工程环境保护和劳动安全设计，必须贯彻执行国家有关法律、法规和标准。
水泥工厂余热发电工程设计，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语余热发电工程设计文件、图纸使用术语应符合本规范规定。
本规范未纳入与水泥工厂余热发电工程相关的术语应符合现行国家标准《工业余热术语、分类、等级及余热资源量计算办法》GB/T1028、《电力工程基本术语标准》GB50297及国家有关术语标准的规定。
余热利用Waste Heat Recovery以环境温度为基准，对生产过程中排出的热载体可回收热能的利用。
窑头余热锅炉 Air Quenching Cooler Boiler利用窑头熟料冷却机排出的废气余热生产热水或蒸汽等工质的换热装置，简称AQC炉。
窑尾余热锅炉Suspension Preheater Boiler利用窑尾预热器排出的废气余热生产热水或蒸汽等工质的换热装置，简称SP或PH锅炉。
余热发电Waste Heat Power Generation仅利用工业生产过程中排放的余热进行发电，也称纯余热发电。
热电联供 Cogeneration余热发电在生产电能的同时，还可生产热水或蒸汽供热。
水泥厂2500td水泥生产线余热发电项目技术方案
2500t/d新型干法水泥熟料生产线纯低温余热发电项目(第一分册)技术方案目录1总论 (6)1.1项目概述 (6)1.2工艺及装机方案 (7)1.3发电量及厂用电 (7)1.4建设容和围 (8)2建设条件 (9)2.1水泥窑工艺 (9)2.2余热资源 (9)2.3辅料供应 (10)3建设方案 (10)3.1余热资源 (10)3.1.1余热资源情况 (11)3.1.2余热利用方案 (11)3.2工艺及装机方案 (13)3.2.1余热烟气流程 (13)3.2.2热力系统 (14)3.2.3汽水流程 (14)3.2.4装机方案 (15)3.2.5工艺技术措施 (15)3.2.6水泥生产工艺系统与余热电站的关系 (16)3.3总图 (16)3.3.1车间组成 (16)3.3.2交通运输 (16)3.3.3道路绿化 (17)3.4余热锅炉 (17)3.4.1结构形式 (17)3.4.2余热锅炉的清灰和输灰 (18)3.4.3锅炉给水 (19)3.4.4炉水校正 (19)3.4.5主要设备参数 (19)3.5汽轮发电机 (22)3.5.1汽轮发电机主机 (22)3.5.2调节、保安和润滑 (22)3.5.3汽轮发电机辅机 (24)3.5.4主要设备参数 (25)3.6化学水处理 (26)3.6.1化学水方案和流程 (26)3.6.2余热电站化学水用量 (26)3.6.3出水水质指标 (27)3.6.4主要设备参数 (28)3.7循环冷却水 (28)3.7.1循环冷却水量 (28)3.7.2循环冷却方案 (29)3.7.3循环冷却水水质要求 (29)3.7.4循环水补水量 (30)3.7.5构筑物及布置 (30)3.7.6主要设备参数 (31)3.8给排水 (31)3.8.1补给水量 (31)3.8.2补给水质要求 (32)3.9废水排水 (32)3.10雨水排水 (32)3.11电气 (32)3.11.1站高压系统 (32)3.11.2站低压系统 (33)3.11.3装机及负荷 (34)3.11.4负荷平衡 (34)3.11.5电气控制系统 (35)3.11.6电讯 (36)3.11.7防雷接地 (36)3.11.8照明 (37)3.11.9装备水平 (37)3.12热工自动化 (38)3.12.1慨述 (38)3.12.2过程自动检测 (39)3.12.3过程自动控制 (41)3.12.4过程的远程控制 (42)3.12.5过程自动联锁 (43)3.12.6DCS控制系统 (45)3.12.7仪表接地 (47)3.12.8动力供应 (48)3.12.9主要仪表选型 (48)3.12.10控制室设置 (49)3.13土建结构 (50)3.13.1建筑与结构设计总则 (50)3.13.2主厂房建筑与结构 (50)3.13.3SP余热锅炉建筑与结构 (53)3.13.4AQC余热锅炉建筑与结构 (53)3.13.5循环水站建筑与结构 (53)3.13.6化学水处理站建筑与结构 (54)3.13.7设备基础、支架及管沟 (55)4消防 (56)4.1消防围 (56)4.2消防重点 (56)4.3防火方案 (57)4.3.1总平面布置 (57)4.3.2建筑物防火 (57)4.3.3电气设施防火 (57)4.4消火方案 (57)4.4.1消防通道 (58)4.4.2消火栓布置 (58)4.4.3灭火器布置 (58)5项目组织与生产管理 (58)5.1组织管理 (58)5.2建设进度 (58)5.3生产管理 (59)5.4劳动定员 (60)5.5职工培训 (60)1 总论1.1 项目概述随着新型干法水泥熟料生产工艺技术水平的不断提高，我国水泥工业节能技术水平有了长足的进步，高温余热已在水泥生产过程中被回收利用，利用日益成熟的余热利用技术，大量回收和充分利用中、低余热，用以发电、制冷、采暖或热电联供，已经成为目前国水泥工业节能降耗的有效途径之一。
