铁路罐车构造

目前投入运行使用的液化石池气铁路罐车，由车底架、走行部、罐车、装卸阀件、安全阀、紧急切断阀、遮阳罩、操作台、支座等附件组成。几种液化石油气铁路罐车的主要构造如图2—1、图2—2、图2—3、图2—4。

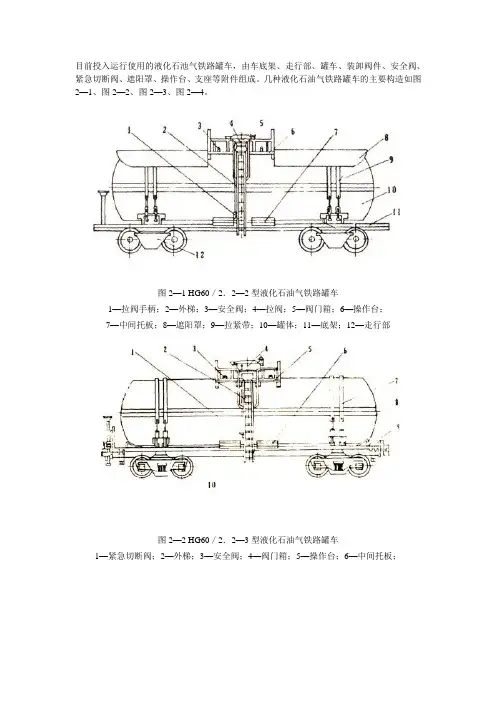

图2—1 HG60／2．2—2型液化石油气铁路罐车

1—拉阀手柄；2—外梯；3—安全阀；4—拉阀；5—阀门箱；6—操作台；

7—中间托板；8—遮阳罩；9—拉紧带；10—罐体；11—底架；12—走行部

图2—2 HG60／2．2—3型液化石油气铁路罐车

1—紧急切断阀；2—外梯；3—安全阀；4—阀门箱；5—操作台；6—中间托板；

7—拉紧带；8—罐体；9—车底架；10—走行部

图2—3 HG70／2．2—1型液化石油气铁路罐车

1—操作台；2—长带调整器；3—中间支座；4—阀体箱；5—安全阀；6—车底架；

7—罐体；8—走行部；9—鞍座；10—紧急切断手柄；11—铭牌

图2—4 LPGl00／2．2型液化石油气罐车

一、车底架

液化石油气铁路罐车可采用有底架或无底架的二种结构形式。其设计应符合

TB1335—78《铁路车辆强度设计及试验鉴定规范》。对于有底架的罐车，全部选用铁道部定

型罐车底架如G60或G17型。无底架的罐车，如G60A或G17A型等罐车属于无底架罐车，应选用铁道部的定型部件，并按铁道部TB-1532—84《罐车通甩技术条件》规定进行装配。符合TBl56—84《铁路货车安全规定》和GBl46．1—83《标准轨距铁路机车车辆限界》的规定。

二、走行部(转向架)

走行部的位置介于车体与轨道之间，引导车辆沿钢轨行驰和承受来自车体及线路的各种载荷并缓和动作用力，是保证车辆运行品质的关键部件，一般称它为转向架。早期二轴车的走行部把轮对、轴箱、弹簧等直接接在车底架下，近代走行部的结构形式多样，一般都做成一个相对独立的通用部件以适应多种车辆的需要。液化石油气铁路罐车转向架为转8A型转向架，这种转向架优点是结构比较简单、坚固、检修方便，在120km／h的速度范围内具有良好的运行品质。

三、制动装置

制动装置是保证列车安全运行必不可少的装置。由于整个列车的惯性很大，不仅要在机车上设制动装置，还必须在每辆车上也设制动装置，这样才能使运行中的车辆按需要减速或在规定的距离内停车。罐车的制动装置由GK型三通阀、制动缸和基础制动装置等组成，它是通过列车主管中空气压力的变化而使制动装置产生相应的动作。此外，罐车上还设有手制动装置，罐车在编组、调车作业中常要用到它。

四、车钩缓冲装置

车辆要成列运行非借助于连接装置不可。这种连接装置多为各种形式的车钩，车钩后部的钩尾框中装着能贮存和吸收机械能的缓冲装置，以缓和列车冲动。液化石油气铁路罐车采用的车钩、缓冲装置为十三号车钩、二号缓冲器。由车钩、缓冲器、钩尾框、从板等零件组成。具有连挂、牵引和缓冲三种功能。

五、罐体

液化石油气铁路罐车罐体为园筒形卧式贮罐，安装在底架上，罐车的罐体为钢制焊接结构。封头为标准椭园形，简体与封头都是用钢板卷制或冲压成型，材料一般选用16MnR和15MnVR。其结构设计、制造和验收均应符合《压力容器安全技术监察规程》和化学工业部《液化气体铁路罐车安全管理规程》的规定。

罐车采用上装上卸的方式。罐车的罐体外部一般不设保温层；罐体内部不设防波板；罐体上部设有一个直径不少于450mm的人孔，全部装卸阀件及检测仪表均设置在人孔盖上，同时设置坚固的防护罩进行保护。在人孔罩盖内表面附设有阀件配置及操作方法、标志，以便操作者在操作前查阅。各阀件及检测仪表布置如图2—5、图2—6所示。阀件周围设有操作走台和罐内、外扶梯，以便于操作和检修作业。

图2-5 阀件配置图(HG60／2．2-3型)

1—最高液面阀；2—工作没缸；3—气相阀；4-排净检查阀，5—液相阀；

6—控制阀；7—压力表；8—拉阀(截止阀)；9—湿度测量孔；

10—滑管液位计：11—手压油泵

图2—6阀件配置图(HG70／2．2—1型)

1—气相阀；2—排净检查阀；3—放空阀；4—液相阀；5—法兰盖；6—手压泵；

7—温度计；8—紧切断阀；9—放空阀；10—压力表；11—压力表阀；

12—最高液位阀；13—分配台；14—备用液相阀；15—螺栓；16—套筒；

17—滑管液位计；18—回流手柄

六、主要附件

(1)装卸阀门

液化石油气铁路罐车上设有2个液相和一个气相装卸阀门，阀门结构可为球阀，也可为直角截止阀，并符合国家有关规定和标准。阀门的水压试验为罐车罐体设计压力的倍，阀门分别在和罐体的设计压力的全开和全闭两种状态下，进行气密性试验。

(2)紧急切断装置

为了防止罐车在装卸过程中，管路损坏造成火灾事故时，或有其他意外情况，需要及时停止装卸作业，在装卸管上安装气、液相紧急切断阀。此阀与手压泵、分配台、液压缸、手拉阀或截止阀、易熔塞及液压管等元件组成紧急切断装置，见图2—7、图2—8：紧急切断装置系统。

图2—7 紧急切断装置系统(HG70/型)

1-易熔塞；2—气相阀；3—分配台；4-丝堵；5—备用液相阀；6-控制阀；

7—压力农；8—注油孔；9—液压手柄；10—回流手柄；11—易熔塞；

12—手动切断阀；13—工作油缸；14—易熔塞；15—液相阀；16—工作油缸

图2—8 紧急切断装置系统(HG60／2．2—3型) 1-易熔塞；2-工作油缸；3-气相阀；4-液相阀；5-手压泵；

6-注油手柄；7-卸压手柄；8-控制阀；9-分配台；10-液相阀系统中主要元件的性能、用途详见表2—l。

序

号名称

数

量

技术规

程

用途

1

紧急切断

阀

3Dg50，Pg25即气、液相主阀

2手压泵1往复式工

作、压力流

量3me/次

向油系统加压，红色动紧急

切断阀

3

油路控制

阀门1

手压泵加压完成后，如须长

时间装卸，此阀关闭，使系
