混凝土配合比设计实例
高强混凝土配合比设计方法及例题
高强(C60)混凝土配合比设计方法[1]基本特点：1）每立方米混凝土胶凝材料质量480±20kg；2）水泥用量不低于42.5级，每立方米水泥质量不超过400kg；3）砂率0.38~0.40，砂率尽量选小些，以降低粘度；4）使用掺合料取代部分水泥，宜矿渣（10%~20%）与粉煤灰（10%~15%）复掺；5）优先选用聚羧酸减水剂，并复配有相容性良好缓凝剂与消泡剂；6）粗骨料粒径不应大于31.5mm，如果强度等级大于C60，其最大粒径不应大于25mm；7）粗骨料的针片状含量不宜大于5.0%；8）粗骨料的含泥量不应大于0.5%，泥块含量不宜大于0.2%；9）细骨料的细度模数宜大于2.6；10）细骨料含泥量不应大于2.0%，泥块含量不应大于0.5%。
3 基本规定3.0.1混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。
混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。
3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。
3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。
3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。
表3.0.4 混凝土的最小胶凝材料用量3.0.5矿物掺合料在混凝土中的掺量应通过试验确定。
钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。
表3.0.5-1钢筋混凝土中矿物掺合料最大掺量注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和；②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％；③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。
混凝土配合比设计例题
(9)试验室配合比
水泥∶砂∶石=5.73∶8.99∶19.10=1∶1.57∶3.33 W/C=0.49 则调整后1m3 mC=5.73/(5.73+8.99+19.10+2.84)×2380=372kg mS=1.57×372=584kg mG=3.33×372=1239kg mW=0.49×372=182kg
fcu,o=fcu,k+1.645σ =20+8.2 =28.2(MPa) (2)确定水灰比(W/C)
①利用强度经验公式计算水灰比：
f cu ,v
C
0.48
fce
( W
0.33)
W 0.49 C
②复核耐久性 查表规定最大水灰比为0.65，
因此W/C=0.49满足耐久性要求。
4
(3)确定用水量(mW0) 此题要求施工坍落度为35~50mm，卵石最大粒
16
查表4—7(P52)，最小水泥用量为260 kg，所 以应取mc0=368kg。 5．确定砂率 查表，βs=33％。
6．计算砂石用量 (1)质量法 假定混凝土表观密度mcp=2 400 kg／m3， mc0+ms0+mg0+mw0=mcp
17
混凝土计算配合比为： mc0:mw0:ms0:mgo=368：195：606：1 217 =1：O．53：1．65：3．31 (2)体积法
mco mGo mSo mWo 10 1000 c oG oS W
S 解得
mSo mSo mGo
mSO=599kg mGO=1273kg
6
②按质量法：强度等级C20的混凝土，取混 凝土拌合物计算表观密度m′CP=2400kg/m3，
mco mGo mSo mWo mC P
C30配合比计算案例(C30混凝土配合比设计计算书)
一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm;（2）混凝土设计强度为30MPa°三、材料（1）水泥：P.042.5,28d胶砂抗压强度48.6MPa,安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚竣酸高性能减水剂，固含量12%,掺量1.8%,减水率25%；（5）粉煤灰：F-H级粉煤灰，细度18.3%,需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%,28d活性指数101%；（7）拌和水：饮用水。
四、配合比设计计算（一）计算配制强度（fbu,O）由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差O为5.0MPa o表4.0.2C25-C45C5O-C55Σ 4.0 5.0 6.0根据公式fcu,02fcu,k+1.645B式中：fcu,0——混凝土试配强度（MPa）fcu,k ----- 设计强度（MPa）6 ----- 标准差，取5试配强度：fcu,0=fcu,k+l∙645σ230+1.645X5238.2（MPa）（二）混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。
表最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥≤0.404535粉煤灰>0.404030粒化高炉矿渣≤0.406555粉>0.405545钢渣粉—3020磷渣粉—3020硅灰—1010≤0.406555复合掺合料>0.405545注：1采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
混凝土配合比设计计算实例JGJ55-2011
精心整理混凝土配合比设计计算实例（JGJ/T55-2011）一、已知:某现浇钢筋混凝土梁，混凝土设计强度等级C30，施工要求坍落度为75～90mm ，使用环境为室内正常环境使用。
施工单位混凝土强度标准差σ取5.0MPa 。
所用的原材料情况如下： 1.水泥：42.5级普通水泥，实测28d 抗压强度f ce 为46.0MPa ，密度ρc=3100kg ／m3； 2.砂：级配合格，μf=2.7的中砂，表观密度ρs=2650kg ／m3；砂率βs 取33%； ）=0.55为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规查表用水量取m w0=195Kg /m 34．计算胶凝材料用量m c0=195/0.55=355Kg5.选定砂率（查表或给定） 砂率βs 取33；6.计算砂、石用量（据已知采用体积法）a ba b bf f αα355/3100+m s0/2650+m g0/2720+195/1000+0.11×1=1 33%=（m s0/m s0+m g0）×100%根据上面二式解得砂、石用量：m s0为603Kg ，m g0为1232Kg7.确定实验室初步配合比，水胶比为0.55时，配合比见下表：f cu,0=f cuk+1.645σ=30+1.645×5=38.2MPa2．计算水胶比：f b =?f ?s f ce =1×1×46=46MPa W/B=0.49×46/（38.2+0.49×0.13×46）=0.55a bcu,0a b b/f W B f f ααα=+求出水胶比以后复核耐久性(为了使混凝土耐久性符合要求，按强度要求计的水灰比值不得超过规定的最大水灰比值，否则混凝土耐久性不合格，此时取规定的最大水灰比值作为混凝土的水灰比值。
)0.55小于0.60，此配合比W/B采用计算值0.55；3、计算用水量（查表选用）m w0=205（1-20%）=164Kg、确定胶凝材料用量．计算胶凝材料用量m c0=164/0.55=298Kg取最小用量外加剂用量300×0.8%=2.4Kg5.选定砂率（查表或给定）砂率βs取36%；6.计算砂、石用量（据已知采用质量法，本例假定m cp为2400Kg/m3）则300+164+m s0+m g0=240036%=（m s0/m s0+m g0）×100%根据上面二式解得砂、石用量：m s0为Kg，m g0为Kg7.确定实验室初步配合比，水胶比为0.55时，配合比见下表：用料名称 水泥 粉煤灰 砂石水 外加剂 每m 3材料用量300 01642.4配合比1.00理论密度：ρ= 案例2某混凝土构件设计强度等级为C40，处于室外寒冷露天环境，施工要求混凝土坍落度为160~200㎜，根据施工单位历史资料统计，混凝土强度标准差σ＝6MPa 。
普通混凝土配合比设计实例

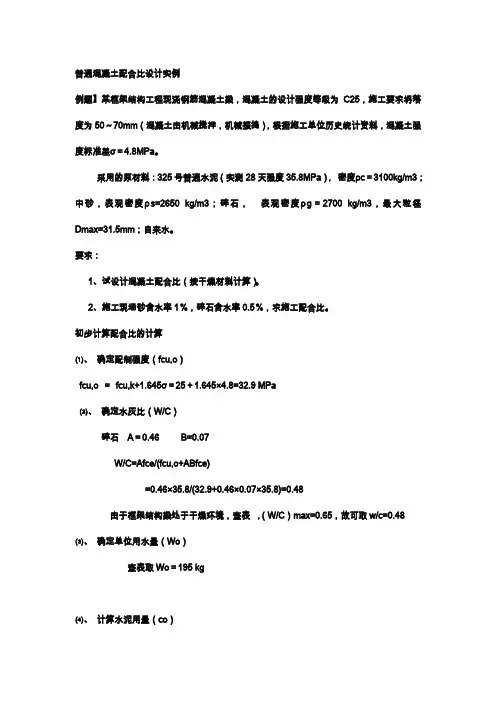

普通混凝土配合比设计实例例题】某框架结构工程现浇钢筋混凝土梁，混凝土的设计强度等级为C25，施工要求坍落度为50～70mm（混凝土由机械搅拌，机械振捣），根据施工单位历史统计资料，混凝土强度标准差σ＝4.8MPa。
采用的原材料：325号普通水泥（实测28天强度35.8MPa），密度ρc＝3100kg/m3；中砂，表观密度ρs=2650 kg/m3；碎石，表观密度ρg＝2700 kg/m3，最大粒径Dmax=31.5mm；自来水。
要求：1、试设计混凝土配合比（按干燥材料计算）。
2、施工现场砂含水率1％，碎石含水率0.5％，求施工配合比。
初步计算配合比的计算⑴、确定配制强度（fcu,o）fcu,o ＝fcu,k+1.645σ＝25＋1.645×4.8=32.9 MPa⑵、确定水灰比（W/C）碎石A＝0.46 B=0.07W/C=Afce/(fcu,o+ABfce)=0.46×35.8/(32.9+0.46×0.07×35.8)=0.48由于框架结构梁处于干燥环境，查表，（W/C）max=0.65，故可取w/c=0.48⑶、确定单位用水量（Wo）查表取Wo＝195 kg⑷、计算水泥用量（co）Co ＝Wo/(W/C)=195/0.48=406(kg)查表最小水泥用量为260 kg/，故可取Co ＝406 kg 。
⑸、 确定合理砂率值（ Sp ）根据骨料及水灰比情况，查表取Sp ＝33％⑹、 计算粗、细骨料用量（Go ）及（So ）用质量法计算:B 、 用体积法计算方程略解得：Go ＝1205.3 kg ， So ＝593.7kg两种方法计算结果相近。
1、按初步计算配合比试拌15 L ，其材料用量为水泥 0.015×406=6.09kg水 0.015×195=2.93 kg砂 0.015×593.7=8.91 kg石子 0.015×1205.3=18.08 kg%332400195406=+=+++o o oo o G S S S G搅拌均匀后做和易性试验，测得的坍落度为20mm，不符合要求。
C40抗渗混凝土配合比设计计算(附实际试验记录样表)

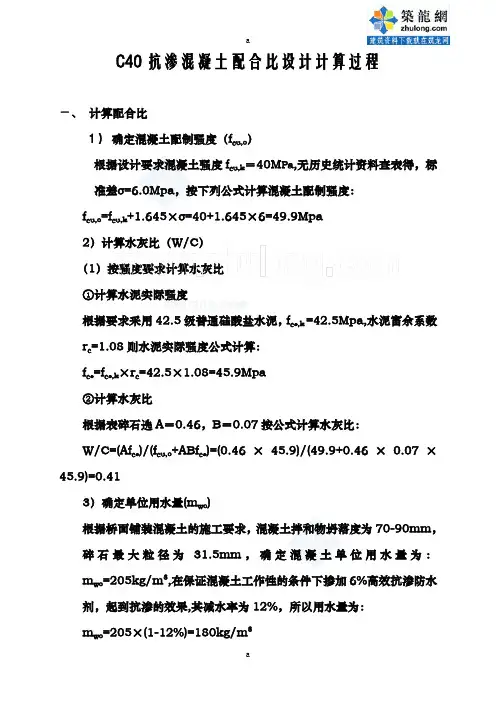

aC40抗渗混凝土配合比设计计算过程一、计算配合比1）确定混凝土配制强度（f cu,o）根据设计要求混凝土强度f cu,k＝40M Pa,无历史统计资料查表得，标准差σ=6.0Mpa，按下列公式计算混凝土配制强度：f cu,o=f cu,k+1.645×σ=40+1.645×6=49.9Mpa2）计算水灰比（W/C）（1）按强度要求计算水灰比○1计算水泥实际强度根据要求采用42.5级普通硅酸盐水泥，f ce,k =42.5Mpa,水泥富余系数r c=1.08则水泥实际强度公式计算：f ce=f ce,k×r c=42.5×1.08=45.9Mpa○2计算水灰比根据表碎石选A＝0.46，B＝0.07按公式计算水灰比：W/C=(Af ce)/(f cu,o+ABf ce)=(0.46×45.9)/(49.9+0.46×0.07×45.9)=0.413）确定单位用水量(m wo)根据桥面铺装混凝土的施工要求，混凝土拌和物坍落度为70-90mm，碎石最大粒径为31.5mm，确定混凝土单位用水量为：m wo=205kg/m3,在保证混凝土工作性的条件下掺加6%高效抗渗防水剂，起到抗渗的效果,其减水率为12%，所以用水量为：m wo=205×(1-12%)=180kg/m3a 4）计算单位水泥用量(m co)a混凝土单位用水量m wo=180kg/m3,水灰比W/C=0.41计算混凝土单位用灰量：每立方米单位水泥用量根据m co=m wo/(w/c)=180/0.41=439kg/m3每立方米单位外加剂用量，439×6%=26.3Kg/m35)确定砂率：根据碎石最大料径31.5mm，且水灰比为0.41，又根据抗渗混凝土对砂率的要求选定混凝土砂率为：S p＝35%6）计算粗、细集料单位用量（m go、m so）（1）采用质量法根据式：m co+m go+m so+m wo=P hm so/(m go+m so)×100%=S p且已知：m co=439kg/m3;m wo=180kg/m3;S p=35%;假定P h=2450kg/m3代入公式可得：439+m go+m so+180=2450m so/(m go+m so) ×100%=35%解之得：m so=641kg/m3；m go=1190kg/m3按质量法得混凝土初步配合比为：m co:m so:m go:m wo:m jo=439：641：1190：180：26.3=1：1.46：2.71：0.41：0.06二、试拌调整，提出基准配合比（1）计算试拌材料用量按计算初步配合比试拌15L混凝土拌合物，各种材料用量为：a 水泥：439×0.015=6.59kg砂子：641×0.015=9.62kga碎石：1190×0.015=17.85 kg10-30mm(20%): 3.57 kg10-20mm(50%): 8.93kg5-10mm(30%): 5.36kg水：180×0.015=2.7kg外加剂：6.59×6%＝0.395Kg(2)调整工作性，提出基准配合比：按计算材料用量拌制混凝土拌合物，测定混合料坍落度满足设计要求，粘聚性和保水性良好，满足施工和易性要求。
C15混凝土配合比设计报告__42.5
C15混凝土配合比设计报告一、设计依据1、施工图纸；2、招标文件；3、JGJ55-2011〈〈普通混凝土配合比设计规程》4、JGJ28-86〈〈粉煤灰在混凝土和砂浆中应用技术规程》二、用途桥梁（雨污水基础）等。
三、试验材料1、水泥：P.O42.5水泥2、粉煤灰：国安电力粉煤灰厂3、碎石:茂达碎石厂采用5〜31.5mm 连续级配，5 〜20mm 16〜31.5mm=60% 40%4、砂：徐州大乌，该砂属于中砂。
5、外加剂：淮北云龙外加剂有限公司高效减水剂。
经试验掺量1.8%时减水率为18.0%，现采用掺量1.8%6、水:饮用水三、工艺要求拌和站集中拌和、电子计量。
坍落度130-190mm标准差取5Mpa四、初步配合比1、确定试配强度fcu,o=fcu,k+1.645 (T =15+1.645 x 5=23.225Mpa2、计算水胶比1)混凝土强度公式的经验常数a a取0.53 , a b取0.20W/C= (a a.f ce) /(fcu,o + a a*a b*f ce)=(0.53 X 42.5 X 0.75 X 1.16)/(23.225+0.53 X 0.20 X 42.5 X0.75 x 1.16)=0.722 )根据耐久性要求校核水胶比根据施工技术规范，计算水胶比为0.72现取水胶比0.613、选定单位用水量根据混凝土坍落度要求130-190mm查表，选定单位用水量为225kg/m3外加剂减水率为18%： mo=222*(1-0.18)=183kg/m 34、计算水泥用量1)胶凝材料用量：n wo/(w/c) =183/0.61=300kg ,煤灰取代率水泥用量的25%粉煤灰用量=75Kg,水泥用量=300-75=225Kg. 。
5. 选择砂率按JGJ55-2011普通混凝土配合比设计表 4.0.2选择砂率/ s=45%6. 计算砂石用量采用质量法假定混凝土密度法2292Kg：由m so+n Go=po p- m co -m wo 一粉煤灰m°/( m so+m()= / s 计算得：so=813kg Go=991kg7、外加剂用量：m mo=300x 0.018=5.4kg质量法初步配合比为：水泥：粉煤灰：砂：碎石：水：外加剂=225: 75: 813: 991:183:5.4= 1:0.333:3.613:4.404:0.813:0.024五、调整工作性，提出基准配合比1. 试拌21L各种材料用量水泥:225 x 0.021=4.725kg 砂：813 x 0.021=17.073kg水:183 x 0.021=3.843kg 石：991 X 0.021=20.811 kg粉煤灰：75 X 0.021 = 1.575Kg 外加剂：5.4 X 0.021=0.1134Kg2. 调整工作性经试拌实测坍落度170mn#占聚性工作性良好、保水性无，能满足施工和易性要求。
混凝土配合比设计1
混凝土配合比设计实例1. 混凝土的配合比为mc=465，ms=686，mg=1118，mw=181（kg/m 3），若在施工现场取湿砂500g ，烘干后质量为485g ，取湿碎石1kg ，烘干后质量为990g ，请计算施工现场砂石含水率和施工配合比。
解：设定砂石含水率分别为Ws 、Wg则Ws=（500-485）/485=3.1%，Wg=（1000-990）/990=1.0%施工配合比用料：水泥=mc=465kg/m³，砂=ms （1+ws ）=686×（1+3.1%）=707kg/m³，碎石=mg （1+wg ）=1118×（1+1.0%）=1129kg/m³，水=mw-（ms×ws+ mg×wg ）=181-（686×3.1%+1118×1.0%）=149kg/m³2．某混凝土结构物，设计使用寿命为100年，混凝土强度等级为C50，处在T2的碳化环境下，拌合物含气量要求不小于 4.0%。
配合比设计时强度标准差取值 6.0＝σ，选用P.O 42.5级水泥，密度c ρ＝3.10 3cm g，水泥的28d 实际活性为45.0 MPa ，砂为中砂，Mx＝2.8，视密度s ρ＝2.61 3cm g ，碎石为5～25mm 连续级配，视密度g ρ＝2.67 3cm g ，矿物外加剂为粉煤灰，密度f ρ＝2.2 3cm g ，等量代换30%的水泥，外加剂为NF 高效减水剂，减水率为30%，掺量为1.0%，水为饮用水。
设计坍落度为200～220mm ，砂率为38%，浆体和骨料的体积比为35:65，试计算其理论配合比并叙述试拌和校正过程。
（12分） 解：根据配制强度计算公式得： 1.645 1.64565059.9f f σ⨯配设＝＋＝＋＝ (MPa)根据水胶比计算公式得：.0.46450.3759.90.460.0745a ce cu c ab ce a f W B f a a f ⨯===++⨯⨯ 在T2的环境条件下，要求水胶比小于0.50，计算结果满足要求。
自密实混凝土配合比设计实例
自密实混凝土配合比设计实例自密实混凝土配合比设计原则1. 自密实混凝土配合比设计应采取绝对体积法。
2. 自密实混凝土要求拌合物在保持大流动性的同时增加粘聚性。
国内外一般均采取增加胶结材与惰性粉体量的方法，也可以采取掺用一部分增粘剂的方法。
增粘剂的品种较多，需要做与胶结材适应性试验后进行选用。
关于自密实混凝土粉体量日本建筑学会标准规定为1 60 L-230 L，欧洲规范则规定为160L-240L。
3.在增加胶结材浆体粘性的同时，还要保持大流动性，就需要选择优质高效减水剂。
宜选用当前市场上减水率大于30％的聚羧酸系高效减水剂。
4.要选用粒型与级配较优的粗细骨料，并限定粗骨料的最大粒径。
关于粗骨料最大粒径，欧洲规范限定不大于20 mm，日本规定粗骨料最大粒径为20 mm或25mm。
在增加粉体量的同时，粗骨料用量也相应减少。
欧洲与日本的标准均规定粗骨料用量为280 L-350 L。
自密实混凝土配合比设计方法设计自密实混凝土配合比宜按下列步骤进行。
1.作为工程结构的混凝土，首先应按结构强度要求选择水泥，按水泥实际强度和统计标准差确定配制强度，从而计算出水灰比，并按施工工艺要求设定单方水量，选用适宜的外加剂。
2.按结构耐久性及施工工艺要求，选择掺合料品种，取代水泥量和引气剂品种及用量。
3.分别计算出每种胶结材(粉体)体积(L)，加上单方用水量即为浆体体积(L)。
对比粉体量是否符合自密实性能要求的160 L～240 L。
如不符合自密实性能要求，则应调整粉体量及浆体量。
4.在每m3混凝土拌合物中，除去胶结材浆体体积和空气量即为骨料体积。
5. 根据钢筋疏密程度确定粗骨料最大粒径，并参照表4，选用适宜砂率计算出单方石子用量。
6.如使用增稠剂则应通过试验选用增稠剂品种、用量配合比设计实例某工程结构，钢筋最小净间距为60 mm，混凝土强度等级为C30级，要求用免振捣自密实混凝土施工。
配合比设计如下：用某厂P．042．5水泥。
C15砼配合比设计
C 15砼配合比设计一、计算理论配合比1．确定配制强度(fcu.o)已知：设计砼强度fcu.k=15Mpa,无砼强度统计资料，查《普通砼配合比设计规程》、《砼结构工程施工及验收规范》（GB50204）的规定，取用δ＝4.0 Mpa ，计算砼配制强度：fcu.o=fcu.k+1.645δ=15+1.645×4.0=21.6 Mpa 2.确定水灰比已知：砼配制强度fcu.0=21.6Mpa ，水泥28d 实际强度fce=35.0Mpa ，无砼强度回归系数统计资料，采用碎石，查《普通砼配合比设计规程》表5.0.4，取αa ＝0.46，αb ＝0.07,计算水灰比：71.00.3507.046.06.210.3546.0/.=⨯⨯+⨯=⨯⨯+⨯=ceb a o cu cea f a a f f a C W为了保证砼强度，改善砼的和易性，将水灰比降低降至W/C=0.65 3.确定用水量（m ws ）已知：施工要求砼拌合物入泵坍落度为（180±20）mm ，碎石最大粒径为25mm ，从砼厂运输到工地泵送后，考虑砼入模前的各种损失，采用掺用缓凝减水泵送剂，掺入占胶凝材料（水泥＋粉煤灰）的1.0～2.0%之间，查《普通砼配合比设计规程》表4.0.1－2取砼用水量237kg/m 3，由于采用LJL 系列减水泵送剂，其减水率为18%，计算用水量：m ws =m wo (1-β)=237(1-18%)=194kg/m 34.计算水泥用量（m cs ）已知：砼用水量194kg/m 3，水灰比W/C ＝0.65，粉煤灰掺入量采用等量取代法，取代水泥百分率f=16%，得：()()3/250%16165.01941/m kg f cw m m ws cs =-=-=5.粉煤灰取代水泥用量(mfs)3/5025065.0194/m kg m cw m mfs cs ws =-=-=验：水泥和粉煤灰总量250+50＝300 kg ，不小于300 kg/m 3 的要求。
LC5.0轻集料陶粒混凝土配合比
LC5.0轻集料陶粒混凝土配合比LC50 轻集料陶粒混凝土配合比在建筑工程领域，混凝土作为一种广泛应用的材料，其性能和质量直接影响着建筑物的结构安全和耐久性。
而轻集料陶粒混凝土作为一种新型的轻质混凝土，由于其具有轻质、高强、保温、隔热、抗震等优点，近年来得到了越来越广泛的应用。
其中，LC50 轻集料陶粒混凝土是一种强度等级为 50MPa 的轻集料陶粒混凝土，其配合比的设计和优化对于保证混凝土的性能和质量至关重要。
一、LC50 轻集料陶粒混凝土的原材料1、水泥水泥是混凝土中的胶凝材料，其品种和强度等级直接影响着混凝土的强度和性能。
对于 LC50 轻集料陶粒混凝土，一般采用强度等级为425 的普通硅酸盐水泥或粉煤灰硅酸盐水泥。
2、轻集料陶粒轻集料陶粒是 LC50 轻集料陶粒混凝土中的主要骨料，其质量和性能直接影响着混凝土的轻质、保温、隔热等性能。
一般来说，轻集料陶粒的堆积密度应小于 1000kg/m³，筒压强度应大于 20MPa，吸水率应小于 10%。
3、砂砂是混凝土中的细骨料，其质量和级配直接影响着混凝土的和易性和强度。
对于 LC50 轻集料陶粒混凝土，一般采用中砂，其细度模数应在 23～30 之间，含泥量应小于 3%。
4、水水是混凝土中的重要组成部分，其质量直接影响着混凝土的性能。
一般来说，应采用符合国家标准的饮用水作为混凝土的拌合用水。
5、外加剂外加剂是混凝土中的一种重要添加剂，其品种和用量直接影响着混凝土的性能。
对于 LC50 轻集料陶粒混凝土，一般采用减水剂、缓凝剂、引气剂等外加剂，以改善混凝土的和易性、强度、耐久性等性能。
二、LC50 轻集料陶粒混凝土配合比的设计原则1、满足强度要求LC50 轻集料陶粒混凝土的强度等级为 50MPa，因此在配合比设计时，应首先满足强度要求，通过合理选择原材料和确定配合比参数，使混凝土的抗压强度达到设计要求。
2、满足工作性要求混凝土的工作性是指混凝土在施工过程中的流动性、可塑性、稳定性等性能。
C50水泥混凝土配合比设计报告(抗渗抗冻砼)
C50混凝土配合比试验报告设计强度： C50使用部位：T梁预制、箱梁预制等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=375:672:1096:165：75：50:6.0材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:1.8:2.92:0.44：0.2：0.13:0.016C50水泥混凝土配合比设计报告一、使用工程部位C50水泥混凝土主要用于T梁预制、箱梁预制等部位（详见设计文件）。
二、设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三、设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的90%，28d抗压强度大于配置强度，但不超过设计强度的150%。
2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于160mm，现场浇筑坍落度介于160mm～180mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>180mm。
同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。
3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。
在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。
在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。
在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。
4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
混凝土的配比实验报告(3篇)
第1篇一、实验目的1. 掌握混凝土配合比设计的基本原理和方法。
2. 通过实验，了解混凝土原材料性能对配合比的影响。
3. 学会根据工程要求，合理设计混凝土配合比，并确保混凝土的质量。
二、实验原理混凝土配合比设计是根据工程要求，合理选择水泥、砂、石子等原材料，并按一定比例进行混合，以达到既经济又满足工程要求的混凝土。
设计混凝土配合比的主要依据是混凝土的强度、耐久性、工作性等性能。
三、实验材料1. 水泥：北京水泥厂京都P.O 42.5，28天实际强度54.0MPa。
2. 砂：中砂，细度模数2.8。
3. 石子：碎石，粒径5-20mm。
4. 水：自来水。
5. 其他：减水剂、引气剂等。
四、实验仪器1. 混凝土搅拌机2. 天平3. 量筒4. 砼试模5. 压力试验机6. 拌铲、拌板等五、实验步骤1. 原材料性能测定测定水泥的强度、细度模数、安定性等性能；测定砂的细度模数、含泥量等性能；测定石子的粒径、表观密度、含泥量等性能。
2. 混凝土配合比设计（1）确定混凝土强度等级：根据工程要求，确定混凝土的强度等级，如C30、C40等。
（2）计算水灰比：根据混凝土强度等级和水泥强度等级，计算水灰比（W/C）。
（3）计算单位用水量：根据水灰比和水泥用量，计算单位用水量（mwo）。
（4）确定砂率：根据混凝土强度等级和砂的细度模数，确定砂率（s）。
（5）计算水泥用量：根据单位用水量和水灰比，计算水泥用量（mco）。
（6）计算砂、石用量：根据砂率、水泥用量和单位用水量，计算砂、石用量（mso、mgo）。
3. 混凝土拌合按照计算好的配合比，将水泥、砂、石子、水等原材料放入搅拌机中，进行搅拌。
4. 混凝土性能测试（1）坍落度测试：测定混凝土的坍落度，以判断混凝土的工作性。
（2）立方体抗压强度测试：制作混凝土立方体试件，在标准养护条件下养护，测定其抗压强度。
（3）抗渗性能测试：制作混凝土抗渗试件，在规定条件下进行抗渗试验。
（4）抗冻性能测试：制作混凝土抗冻试件，在规定条件下进行抗冻试验。
(完整word版)配合比计算实例
配合比计算实例例题一某工程为七层框架结构，砼梁板设计强度等级为C25，使用的材料如下:(1)42.5普通硅酸盐水泥(2)细度模数2。
6的河砂（3）5～31。
5mm的卵石施工坍落度要求为30～50mm，根据经验可确定用水量为160kg/m3，砂率33％，请计算出每立方米砼各材料用量。
1、计算试配强度当无统计数据时，C25砼σ=5。
0MPa f cu.o=f cu.k+1.645×σ=25+1.645×5.0 =33。
2MPa2、计算水灰比w/c=αa·f ce/(f cu.o+αa·αb·f ce）=0.48×1。
13×42。
5/（33.2+0.33×0.48×1.13×42.5）=0。
56 (满足干燥环境钢砼最大水灰比要求)3、计算每立方米水泥用量m w0=160kg/m3 m c0=m w0/(w/c)=160/0.56=286kg/m3 （满足干燥环境钢砼最小水泥用量要求)4、重量法计算各材料用量m c0+m w0+m s0+m g0=2400 m s0/(m s0+m g0)= 33％解得:m w0=160kg/m3 m c0=286kg/m3 m s0=622kg/m3 m g0=1262kg/m3 m w0：m c0：m s0: m g0=0。
56:1:2。
17：4.41例题二某工程欲配C35砼，坍落度为80mm，工程中使用炼石Ｐ。
Ｏ42。
5水泥（富余系数1.13）；闽江细砂,细度模数为2.2；河卵石，粒级5~31.5mm。
查表后，经调整得出用水量为185kg/m3，砂率为32%，试用计算施工配合比。
1、计算试配强度当无统计数据时,C35砼σ=5.0MPa f cu.o=f cu.k+1。
645×σ=35+1.645×5.0=43.2MPa2、计算水灰比w/c=αa·f ce/（f cu.o+αa·αb·f ce)=0。
c30细石混凝土配合比设计
C30细石混凝土配合比设计一、设计要求1、泵送C30细石普通混凝土2、坍落度200±20mm3、和易性良好，无泌水、无离析现象,易泵送，易施工。
4、28天抗压强度符合强度评定标准(GB/T50107-2010)。
二、原材料要求水泥： P.O42.5级；砂：混合中砂（特细沙与人工砂各3：7），属Ⅱ区颗粒级配；碎石：5～10mm连续粒级; （5～10mm连续粒级）；掺合料： II级粉煤灰；外加剂：高效减水剂；水：饮用水。
三、计算步骤1、确定混凝土配制强度（ƒcu ,0）依据JGJ55-2011表4.0.2标准差σ质的规定，C30混凝土5.0 MPa。
则C30混凝土的配制强度为：ƒcu ,0 = 30+1.645×5.0 =38.2MPa2、计算水胶比（1）计算水泥28天胶砂抗压强度值f ce =γc f ce = 1.16 × 42.5 = 49.3MPa(2)计算胶凝材料28天胶砂抗压强度值f b = γf f ce = 0.78×49.3 = 38.5MPa(粉煤灰掺量20%)(3)计算水胶比W/B=αa f b/(f cu,0+αaαb f b)=0.53x38.5/(38.2+0.53x0.20x38.5)=0.483、确定用水量（m wo）依据JGJ55-2011第5.2.1条规定，用水量可依表5.2.1-2选取，取用水量为230kg。
由于高效减水剂减水剂率为18%，则试验单方混凝土用水量取190kg。
4、确定胶凝材料用量m bo =190/0.48=395.8㎏/m3 取值m bo =390㎏/m35、确定掺合料用量（m fo）依据JGJ55-2011表3.0.5-1和5.1.3的规定粉煤灰掺量取21%，则每立方m fo =390×0.22=78.0㎏/m3 取值m fo=80kg6、确定水泥用量（m c）m c =39-80=310㎏/m37. 计算减水剂用量选取掺量为1.8%，得：.m a1 = m b o ×0.018 =7.02㎏/m38、确定砂率依据JGJ55-2011第5.4.2.3的规定，因使用人工砂，所以砂率取值为49%。
普通混凝土配合比设计方法及例题
-1-
2.2 符号
fcu,o —— fcu,k ——
fb —— fce,g —— mwa —— mbo —— mco —— mgo —— mso —— mwo —— mc —— mb —— mg —— ms —— mw —— mcp ——
B
C35，0.50，300
C30，0.55，280
C25，0.60，260
C
C40，0.45，320
C35，0.50，300
C30，0.55，300
D
C45，0.40，340
C40，0.45，320
C40，0.45，320
E
C50，0.36，360
C45，0.40，340
C45，0.40，340
F
C55，0.66，380
减胶凝材料用量。
4、对于冻融和化学腐蚀环境下的薄壁构件，其水胶比宜适当低于表中对应的数值。
-3-
4 混凝土配制强度的确定
4.0.1 混凝土配制强度应按下列规定确定： 1．当混凝土的设计强度等级小于 C60 时，配制强度应按下式计算： fcu,0 fcu,k +1.645
表 3.0.8 环境分类与作用等级[2]
类别
名称
A
B
C
D E 非常 F 极端
轻微 轻度 中度 严重 严重 严重
腐蚀机理
Ⅰ
一般环境 Ⅰ－A Ⅰ－B Ⅰ－C － － － 混凝土碳化引起的钢筋锈蚀
Ⅱ 冻融环境
－ － Ⅱ－C Ⅱ－D Ⅱ－E － 反复冻融引起混凝土损伤
Ⅲ 海洋氯化物环境 － － Ⅲ－C Ⅲ－D Ⅲ－E Ⅲ－F
C90高强混凝土实验室配合比设计
工程研究Engineering research■ 檀峰C90高强混凝土实验室配合比设计将全计算法和基于最密实理论Carbonari BT的方法结合，在Mehta和Aitcin的初始浆集比为350:650时，计算得初始配合比，试配来查验其坍落度和强度，通过调整浆体含量，来调整其坍落度和强度，直到满足其施工和易性和强度要求。
1原材料性质1.1水泥选用重庆某厂普通硅酸盐水泥P・O42.5R，标准稠度用水 量130g,胶砂抗压强度：3d，25.3MPa;28d，51.9MPa。
胶砂抗折强度：3d，5.3MPa;28d，8.5MPa。
初凝，2h45min；终凝，3h37min。
安定性合格，密度3.1g/ cm3。
1.2矿物掺和料粉煤灰为重庆某电厂一级粉煤灰，矿渣粉为S95级，硅灰是成都某公司生产，SiO2含量达到95.5%，性能均满足试验要求。
1.3集料细集料：细集料选用岳阳中粗砂，细度模数为3.1，Ⅱ区砂。
泥块含量为0%，含泥量为0.5%，表观密度为2.61g/cm3，自然堆积密度为1.47g/cm3。
粗集料：石子选用某地产玄武岩，表观密度为2.90g/cm3，自然堆积密度为1.70g/cm3，含泥量为0.1%，泥块含量为0。
1.4减水剂重庆某厂聚羧酸高效减水剂，减水率为38%，固含量为28%，推荐掺量1.2%～1.5%，试验选取1.3%即可。
1.5水饮用水。
2初始配合比陈建奎[1]提出混凝土配合比全计算法，并提出混凝土各组成材料(包括固、气、液三相)具有体积加和性，石子间的空隙由干砂浆来填充，干砂浆的空隙由水来填充，干砂浆由水泥、细掺料、砂和空气所组成。
吴中伟[4]指出，根据最大密实度理论，应该使集料的占的比例尽量大。
可以由砂石堆积实验来选取最佳砂率。
Mehta和Aitcin[3]认浆集比为350:650时，能够解决混凝土工作性、强度之间的矛盾。
吴中伟[4]指出，配制水胶比低于0.4混凝土时的，强度 与水胶比的直线公式如下式：Fc=m*(C/W)+bFc：配置强度；C/W:灰水比；m，b：系数，跟胶材、集料等有关。
