火灾自动报警系统设计论文
毕业论文火灾自动报警系统设计.doc
目录1 引言 ...................................................................................................... - 1 -1.1建筑情况 ........................................................................................ - 1 -1.2火灾自动报警系统的作用 ............................................................ - 1 -2 火灾自动报警系统简介.................................................................. - 2 -2.1 火灾自动报警系统概述........................................................ - 2 -2.2 火灾自动报警系统的组成 ................................................... - 3 -3. 系统的设置 ....................................................................................... - 9 -3.1区域报警控制系统................................................................... - 9 -3.2集中报警控制系统................................................................... - 9 -3.3控制中心报警系统 ...................................................................... - 10 -4 火灾自动报警系统设计.................................................................- 11 -4.1系统选型....................................................................................- 11 -4.2 防火区域和报警区域的划分..............................................- 11 -4.3 火灾探测器的选择 ............................................................... - 13 -4.4 手动报警按钮的设置........................................................... - 20 -4.5消防联动的设计 ..................................................................... - 21 -5 经济预算 .............................................................................................. - 24 -致谢 ......................................................................................................... - 25 -参考文献 ................................................................................................ - 26 -1 引言1.1建筑情况***行政楼是学院各党政部门集中办公的场所,办公楼内来往人员较多,在其内部还有各种贵重设备、资料、文献等,所以一定要做好防火等工作。
火灾自动报警系统论文
XXXXXXXXXXX论文题目:火灾自动报警系统指导老师:职称:学生姓名:学号:专业:院(系):完成时间:摘要随着现代建筑的不断增多,火灾隐患也不断增加。
火灾自动报警系统能够及时探测火灾隐患,在现代智能建筑中起着极其重要的安全保障作用。
因此,火灾自动报警系统己成为现代建筑必不可少的装置。
本文重点研究总线型火灾报警系统,该系统是具有接收、传递和显示火灾报警信息,并能对自动消防装置发出控制信号的报警、灭火装置。
本文针对火灾报警系统进行深入地研究,全面阐述了研制火灾报警控制器硬件电路和软件部分的具体方法。
该系统由上位机系统和下位机系统组成,上位机与下位机的MCU都采用户J89C52芯片。
为了实现上位机对下位机的通信,系统采用CAN通信电路模块进行通信。
另外,上位机的外围电路部分包括时钟电路功能模块、EEPROM存储电路模块、串口通信电路模块、报警模块、液晶显示屏模块;下位机的外围电路部分包括传感器与执行装置功能模块、报警模块。
由于烟雾探头采集到的是火灾现场烟雾浓度的模拟值,下位机处设计了D转换功能模块以便将模拟信号转化为数字信号。
灭火执行装置采用电磁阀装置,利用控制电磁阀的通断进一步控制水阀喷水。
对火灾自动报警系统做了详尽研究。
关键词:火灾;自动报警系统;智能化;模块设计AbstractWith the growing number of modern architecture, fire hidden danger is increasing. Automatic fire alarm system can timely detect hidden fire danger, in a modern intelligent building plays a vital role in security. Therefore, the automatic fire alarm system has become a modern building essential device. This paper focuses on the study of bus fire alarm system, the system is capable of receiving, transmitting and display fire alarm information, and to the automatic fire extinguishing device sends a control signal to the alarm, fire extinguishing device. According to the fire alarm system to conduct in-depth study, elaborated in the round development of fire alarm controller hardware circuit and the software part of the specific methods. The system is composed of PC system and lower computer system composition, with the lower PC machine MCU with household J89C52 chip. In order to achieve superior machine for the next communication, system uses CAN. In addition, PC peripheral circuit portion includes a clock circuit module, EEPROM memory circuit module, the serial communication circuit module, alarm module, LCD display module; the lower position machine peripheral circuit part comprises a sensor and an executive device function module, alarm module. Because of smoke detector collection is the scene of the fire smoke concentration analog value, lower machine to design a D conversion module. Fire extinguishing device with electromagnetic valve control device, using the electromagnetic valve further control water valve water. On the automatic fire alarm system in detail the research.Key words: Fire; Auto alarm system; Intelligent; Module design目录第一章绪论 (1)第二章火灾自动报警系统方案 (1)2.1 火灾自动报警系统概述 (1)2.2 火灾自动报警系统整体结构 (1)2.3 火灾自动报警上、下系统结构与功能 (2)第三章火灾自动报警系统主要硬件 (3)3.1 火灾探测器 (3)3.1.1 温度探测器 (3)3.1.2 感烟探测器 (4)3.2 灭火装置 (5)3.3 通信系统 (5)第四章火灾自动报警系统主要软件 (6)4.1 上位机软件 (6)4.1.1 EEPROM的软件 (6)4.1.2 时钟芯片软件 (6)4.2 CAN通信模块软件 (7)4.2.1 SJA1000的初始化 (7)4.2.2 信号发送模块程序 (7)4.2.3 信号接收模块程序 (7)4.3 下位机软件 (7)结论 (8)致谢 (9)参考文献 (10)第一章绪论在我国,随着经济的发展和生活水平的提高,火灾发生的可能性也随之大幅提高。
基于BA系统火灾自动报警系统毕业设计论文
目录火灾自动报警系统 (3)摘要 (3)关键字 (3)第一章绪论 (4)第二章火灾自动报警系统的组成 (5)第一节触发器件 (5)一、感温式火灾探测器 (5)二、感烟式火灾探测器 (5)第二节火灾报警装置 (7)第三节火灾警报装置 (8)一、工作原理 (8)二、报警按钮的外形示意图 (8)三、安装与布线 (8)四、报警按钮端子示意图 (9)五、端子接线说明 (9)六、布线要求 (10)七、应用 (10)第四节消防控制设备 (10)一、GST-LD-8300输入模块 (11)二、输入输出模块(以海湾产品为例GST-LD-8303) (13)第五节电源 (16)第三章火灾自动报警系统的基本形式 (17)第一节区域报警系统 (17)第二节集中报警系统 (18)第三节控制中心报警系统 (18)第四节报警控制器安装位置的选择及安装 (18)一、报警控制器安装位置的选择 (18)二、报警控制器的安装 (18)第四章火灾自动报警系统的施工工法 (19)第一节概述 (19)第二节工法特点 (19)第三节适用范围 (19)第四节工法原理 (19)第五节施工准备 (19)一、技术准备 (19)二、交底工作 (19)三、材料设备的采购与保管方面 (20)第六节工作流程 (20)第七节关键工序技术及质量控制保证措施 (20)一、钢管敷设 (20)二、金属软管敷设 (21)三、火灾自动报警系统的配线 (22)四、探测器的安装 (22)五、消火栓按钮的安装 (23)六、声光报警器的安装 (23)七、系统接地 (23)八、消防电气 (24)第五章火灾自动报警系统及消防设备的联动控制 (25)第一节自动报警系统本身器件的连接、登录,联动关系的编制及输入 (25)一、消火栓系统 (25)二、自动喷水灭火系统的联动 (26)三、防排烟系统的联动 (26)四、火灾报警的联动 (26)五、消防电梯的联动 (27)第二节模拟火灾信号试验检查系统是否按照编制的逻辑关系执行动作 (27)【结论】 (28)【参考文献】 (29)【致谢】 (29)火灾自动报警系统摘要【摘要】本文主要阐述火灾自动报警系统的组成、火灾自动报警系统的基本形式、报警设备的接线和安装、火灾自动报警系统的施工工法及火灾自动报警及消防联动系统的调试。
基于51单片机的火灾自动报警系统毕业设计
基于51单片机的火灾自动报警系统毕业设计火灾自动报警系统是一种广泛应用于居民住宅、商业建筑、工业厂房等场所的安全设备,它能够及时发现和报警火灾,有效减少火灾造成的财产损失和人员伤亡。
本篇论文将介绍一种基于51单片机的火灾自动报警系统的设计。
本系统的主要功能包括火灾探测、报警信号输出和远程监控等。
为了实现这些功能,我们将采用51单片机作为主控芯片,并结合相应的外围电路和传感器。
在火灾探测方面,我们选择了烟雾传感器和温度传感器作为主要探测元件。
当烟雾传感器检测到烟雾浓度超过一定阈值时,系统将触发报警;当温度传感器检测到环境温度超过一定阈值时,系统也将触发报警。
通过使用这两种传感器,可以提高火灾探测的准确性和可靠性。
在报警信号输出方面,系统将采用声音和光线两种形式进行报警。
当系统检测到火灾时,蜂鸣器将发出响亮的声音,以吸引周围人员的注意;同时,LED指示灯也将闪烁,以增加报警的显著性。
通过这种声光报警方式,可以快速有效地提醒人们火灾的发生。
此外,为了实现远程监控功能,我们将使用无线模块与远程服务器进行通信。
当系统发生火灾的时候,会通过无线模块将相关信息发送到远程服务器,并触发服务器端的报警响应。
同时,远程服务器也可以向系统发送指令,以便实现对系统的远程控制和监控。
总之,本设计基于51单片机的火灾自动报警系统可以实现火灾探测、报警信号输出和远程监控等功能。
通过有效地利用传感器和外围电路,可以提高火灾探测的准确性和可靠性;通过声光报警和远程监控,可以及时地发现火灾并采取相应的措施。
这种系统在实际应用中具有重要的价值和意义,可以帮助人们提高火灾防范和救援的能力,减少火灾带来的危害。
火灾自动报警系统论文
火灾自动报警系统论文绪论研究意义及主要工作(1)研究意义火灾是国内外普遍关注的灾难性问题。
它是发生频率较高的一种灾害,在任何时间、任何地区都可能发生. 当前,随着我国经济实力的不断壮大,各地相继出现了一些具有一定智能化的大型建筑物—智能建筑。
由于建筑物、构筑物应用材料的多样性,各类工业和科学技术的发展,易燃材料增多,加之人们生活环境和生活方式的变革,火灾的危险性日益增加,火灾次数、火灾造成的人员伤亡和经济损失逐渐增多。
尤其是近几年来,由于高度和数量都飞速的增长,建筑的高度越高,其火灾危害性就越大,容易造成重大损失和人员伤亡事故,所以智能建筑消防安全是十分必要的,我们必须充分认识到消防系统在整个智能建筑中的重要作用。
“消防”己经逐渐形成一门独立的学科,专门研究如何预防和控制火灾的发生和蔓延。
当今世界,由于电子技术、自动控制技术及计算机技术的高速发展,有力地促进了消防系统的发展。
现代消防系统,无论在结构上还是在功能上,都己达到很高的水平。
现代消防系统中采用了先进的火灾探测器探测火情,自动确认火灾并发出火灾报警信号,自动启动灭火设备、指挥灭火。
自动化消防系统的设计,涉及到许多领域和学科,如核物理、微电子、信息科学、通讯、网络、图像处理、建筑暖通、电气等,并且已经大量融入计算机技术、电子技术、传感器技术以及现代自动控制技术。
总之,现代消防系统适应了高层建筑的需要,是人们高度防火意思的体现,又是现代科技发展的高度结晶。
因此,如何针对智能建筑发展过程中存在的问题,研究出解决方案,使智能建筑朝着节约化、系统化、标准化的方向发展,让建筑智能化技术为中国建设提供更加安全、方便、舒适和成本适中的建筑物和建筑群,为人民创造更多无愧于信息时代的高智能化的工作、生活和学习环境,使智能建筑朝着绿色、环保、节能、安全的主流方向发展。
而我国正处于创建和谐社会、可持续发展社会的经济蓬勃发展时期,火灾自动报警系统探测火灾隐患,肩负安全防范重任,是智能建筑中建筑自动化系统的重要子系统,如何实现对智能建筑中火灾隐患的高效控制,其意义深远。

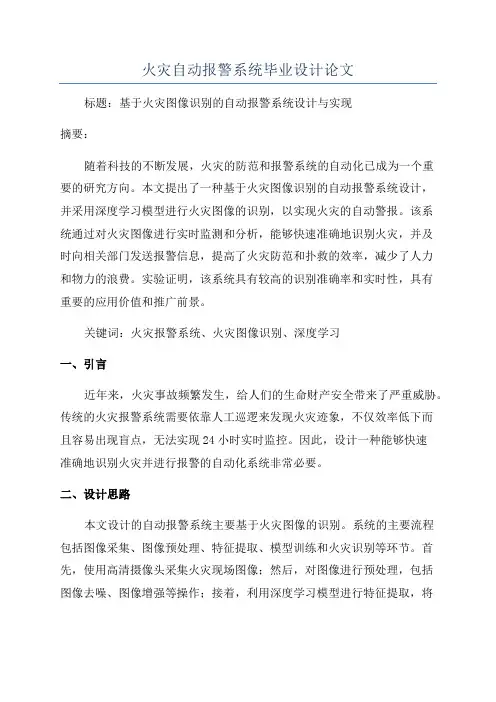

火灾自动报警系统毕业设计论文
火灾自动报警系统毕业设计论文标题:基于火灾图像识别的自动报警系统设计与实现摘要:随着科技的不断发展,火灾的防范和报警系统的自动化已成为一个重要的研究方向。
本文提出了一种基于火灾图像识别的自动报警系统设计,并采用深度学习模型进行火灾图像的识别,以实现火灾的自动警报。
该系统通过对火灾图像进行实时监测和分析,能够快速准确地识别火灾,并及时向相关部门发送报警信息,提高了火灾防范和扑救的效率,减少了人力和物力的浪费。
实验证明,该系统具有较高的识别准确率和实时性,具有重要的应用价值和推广前景。
关键词:火灾报警系统、火灾图像识别、深度学习一、引言近年来,火灾事故频繁发生,给人们的生命财产安全带来了严重威胁。
传统的火灾报警系统需要依靠人工巡逻来发现火灾迹象,不仅效率低下而且容易出现盲点,无法实现24小时实时监控。
因此,设计一种能够快速准确地识别火灾并进行报警的自动化系统非常必要。
二、设计思路本文设计的自动报警系统主要基于火灾图像的识别。
系统的主要流程包括图像采集、图像预处理、特征提取、模型训练和火灾识别等环节。
首先,使用高清摄像头采集火灾现场图像;然后,对图像进行预处理,包括图像去噪、图像增强等操作;接着,利用深度学习模型进行特征提取,将图像转化为一组有意义的特征向量;最后,通过对模型进行训练,实现火灾图像的准确识别,并及时向相关部门发送报警信息。
三、深度学习模型的选择本文选择了卷积神经网络(Convolutional Neural Network,CNN)作为深度学习模型。
CNN具有良好的图像处理能力和学习能力,适用于图像识别。
在本系统中,选择一种主流的CNN模型(例如ResNet、Inception等)作为基础模型,并通过调整网络结构和参数进行优化,提高火灾图像的识别准确率。
四、实验结果与讨论本文在实验中采用了大量的火灾图像数据进行训练和测试,评估了系统的性能表现。
实验结果表明,本系统在火灾图像的识别准确率和实时性方面都达到了很高的水平。
火灾自动报警系统的设计毕业论文
目录1 引言 (2)1.1 火灾自动报警系统的作用 (2)1.2 选题的目的和意义 (3)2火灾自动报警系统简介 (4)2.1 火灾自动报警系统概述 (4)2.2 火灾自动报警系统的组成 (5)3系统的设置 (5)3.1 区域报警控制系统 (6)3.2 集中报警控制系统 (6)3.3 控制中心报警系统 (7)4PLC原理 (8)4.1 PLC的选择 (8)4.2 PLC 的程序设定 (9)5火灾自动报警系统的设计 (10)5.1 系统的选型 (11)5.2 报警区域和探测区域的划分 (11)5.3 火灾探测器的选择 (12)5.4 消防联动的设计 (13)5.4.1 消防联动系统的组成 (14)5.4.2 消防联动系统的功能 (14)5.4.3 消防联动控制装置 (14)6结束语 (17)参考文献: (18)谢辞 (19)火灾自动报警系统的设计摘要:火灾自动报警系统(AFAS)是当今现代化建筑中不可缺少的组成部分,在火灾发生初期它能及时的发出信号,为人们的生命和财产提供重要保障。
火灾自动报警系统由触发器件、火灾报警控制器、火灾警报装置以及其他辅助功能装置组成,火灾发生时它把烟雾、温度等物理信号转变成电信号从而向人们发出警报,以便于人们尽早疏散,采取灭火措施。
本设计通过对火灾自动报警系统以及消防联动的分析,将PLC技术应用到本系统中,以PLC 为核心设计火灾自动报警系统。
关键词:火灾;PLC;自动报警;消防联动1引言二十一世纪的今天,人类社会发展迅速,居民楼、大型商场,医院等各式建筑随处可见,但同时带来的还有突发事故发生时人们生命和财产的不安全性。
火灾对人们生命和财产的威胁尤其严重,因此人们对火灾的预防愈发的重视。
在一座建筑中安全有效的火灾自动报警系统是人们生命和财产的保障,设计出有效的火灾报警系统才能减少火灾给人类社会带来的损失。
我国的火灾自动报警系统经历了从无到有、从简单到复杂的发展过程,其智能化程度也不断提高,但距离国际先进水平还有一定距离。
(完整word版)火灾自动报警系统设计
远程与继续教育学院毕业设计(论文)题目:火灾自动报警系统设计______________________________________指导教师:张冈__________________________________站点:鄂北学习中心__________________________学号:_4200914320489________________________专业:机械设计及其制造自动化年级:_2014级______________________________姓名:李潘2016年5月毕业设计(论文)诚信承诺书本人郑重承诺网络教育专升本层次机械设计及其自动化专业的毕业论文《火灾自动报警系统设计》的主要观点和思想系本人独立思考完成,并在此申明我愿承担与上述承诺相违背的事实所引起的一切消极后果。
签名:李潘2016年5 月5 日火灾自动报警系统设计On the design of automatic fire alarm system摘要随着我们家庭规模的不断增大,居民用电用气的增加,一些不安全的因素正在不断影响着我们每个家庭的安全,若不能按照正常的操作规范来进行,非常容易导致火灾的发生。
当火灾发生后,第一时间应该采取补救措施进行灭火,同时,若在现场可以第一时间探测到火灾并采用专业的灭火设备进行灭火的话,那么可以有效的减少损失,减少灾害的发生。
本课题的主要目的是利用大学所学的基础知识,自己独立开发出一个火灾报警系统。
这个系统具有很多特殊的功能,比如说可以实现实时探测火灾报警信号,在第一时间将火灾发生的信息传统到报警器。
本文详细的对火灾报警器的整体知识进行了介绍。
本论文主要内容是火灾报警器的传感器选型和火灾报警器控制系统的设计。
关键词:火灾火灾报警器系统AbstractWith the increasing of the size of our family, residents electricity gas increases, some factors of insecurity is constantly affect each of our families safe, if not in accordance with the norms of normal operation to carry out, very easy to cause a fire. When fire occurs, the first time should take remedial measures for fire fighting and at the same time, if in the field can be the first time to detect fire and extinguishing by professional fire extinguishing equipment, it can effectively reduce losses, disaster reduction.The main purpose of this subject is to use the basic knowledge of the University, the independent development of a fire alarm system. This system has many special functions, for example, it can realize real-time detection of fire alarm signal, the first time the information of the fire occurred to the alarm. This paper describes in detail the overall knowledge of the fire alarm. The main content of this paper is the design of the sensor selection of fire alarm and the control system of the fire alarm.Keywords: Fire A Fire alarm Sysyem目录摘要 (I)Abstract (II)1 绪论 (1)1.1 研究背景 (1)1.2 研究目的和意义 (2)1.3 本文的主要研究工作 (2)2 系统总体设计方案 (3)2.1火灾产生的原因 (3)2.2系统总体框架 (3)2.2系统总体软件框架 (5)3 火灾报警器的传感器选择 (7)3.1火灾探测器的分类 (7)3.2温度传感器的选定 (8)3.2烟雾传感器的选定 (9)4 火灾自动报警系统的控制系统设计 (13)4.1前端信号调理电路 (13)4.2 晶振电路与复位电路 (13)4.3 声光报警电路 (15)4.4 整体总电路图的绘制 (16)5 火灾自动报警系统软件仿真调试 (18)5.1 Keil开发软件介绍 (18)5.2 程序设计流程 (18)。
火灾自动报警系统论文
***行政楼火灾自动报警系统设计摘要本设计是针对***行政楼的火灾自动报警系统设计,对其进行了设计、计算并进行工程预算。
随着我国经济建设的迅速发展,人民生活水平不断提高,城市用地日益紧张,促使建筑物正朝着高层化、密集化方向发展。
高层建筑的特点决定其火灾的危险性和高层建筑的火灾自动报警系统的重要性,一套完整的火灾自动报警系统是高层建筑发生火灾时人们生命财产的有利保障,是能否快速准确地发现火情,把火灾扑灭在萌芽状态的关键所在。
关键词:火灾自动报警系统;火灾探测器;高层建筑;危险性Automatic Fire Alarming System to The Building of Xiamen Institute of National AccountingAbstractThis design is just for the Automatic Fire Alarming System of The Building of Xiamen Institute of National Accounting. This paper was written in reference to the design and calculation of fire-fighting in the Building of Xiamen Institute of National Accounting given economic budget of the project as the same time, which is according to the related codes.Along with the quick economic development of our country and continuous increasing of the people’s life level, the city is increasingly nervous with the ground, urging the buildings just develop in the direction of high and density. The architectural characteristics of high buildings decides the risk of fire and the importance of the automatic fire alarming system. A set of integrity automatic fire alarming system is the beneficial guarantee of the people’s life and property when a high building fire occurs and it’s the key of if people can discover the fire quickly and accurately to put it out at theembryotic place of the appearance of fire.Keywords:Automatic fire alarming system; detection devices of automatic fire alarming system; high buildings; risk1 引言1.1建筑情况***行政楼是学院各党政部门集中办公的场所,办公楼内来往人员较多,在其内部还有各种贵重设备、资料、文献等,所以一定要做好防火等工作。
建筑电气中火灾自动报警系统设计论文
浅析建筑电气中火灾自动报警系统的设计摘要:随着科学技术的进步和社会的快速发展,各类电器产品在生活中被广泛应用,电气火灾出现频率也渐渐增多。
因此,作为一种可以预防和控制火灾的方法,电气火灾自动报警系统得到了广泛应用。
电气火灾自动报警系统是近几年来兴起的应用于工程中的系统装置,作为一项可以主动预防电气火灾发生的新技术发挥的作用十分明显,本文阐述了建筑电气火灾的原因和特点,从建筑电气火灾的防范和监控两个方面提出了一些建议,探讨了一些防治建筑火灾发生的措施,希望对电气火灾防治技术发展起到积极促进作用。
关键字:建筑电气;火灾;自动报警中图分类号: f407 文献标识码: a 文章编号:正文:一、建筑电气火灾自动报警系统设计必要性随着社会发展电气设备应用日益增多。
由于经济发展的需要,用电量大幅度增加,致使建筑电气火灾发生的频率也随之提高,城市火灾统计中,电气火灾高居首位。
给国家和人民的生命财产造成巨大损失,电气火灾事故数量剧增一方面是由于电气火灾具有突发性和隐蔽性,另一方面是因为人们电气防火意识的薄弱。
为了有效防范电气火灾,近年来使用了一项新技术即电气火灾自动报警系统。
二、建筑电气火灾原因和特点分析1.电气火灾的发生有两种形式:过热型和放电型。
①过热型:电气设备或线路的发热部位产生异常高温,从而引燃电气设备或线路的绝缘材料及周围的可燃物。
②放电型:带电导体之间接触不良或金属导体之间存在电位差。
在其间隙产生电火花或电弧,从而引燃周围易燃物质。
2.建筑电气火灾主原因和报警监控系统原理:1.建筑电气火灾常见原因①管理不到位。
电气设备长时间持续通电,过负荷用电等会引起火灾。
电气防火监督管理职责不明晰。
在建筑电气防火监管实践中,各部门职责权限关系不明晰.协调配合难度大、效果差。
电力管理部门负责电力供应与使用的监督管理,供电企业一般只检查到用电单位的主配电装置,对单位内部电气防火不进行检查,约束力弱、流于形式。
建设行政主管部门不可能对所有备案的建设工程质量进行监督管理,电气火灾隐患难以在竣工验收环节被及时发现并解决。
毕业设计论文(火灾报警系统)(最终版)..
毕业设计(论文)题目:火灾自动报警系统设计学生:指导老师:系别:电子信息与电气工程系专业:电气工程及其自动化班级:电气1005班学号:31002075302012年6月目录摘要............................................................................................................................ I II ABSTRACT ................................................................................................................. I V 1 绪论. (1)1.1选题的目的和意义 (1)1.2 国内外设计现状 (1)1.3 主要设计内容 (2)1.4工程概况 (2)1.4.1工程说明 (2)1.4.2施工组织方案 (3)1.5施工技术方案 (3)2火灾自动报警系统简介 (9)2.1火灾自动报警系统概述 (9)2.2 火灾自动报警系统的组成 (9)2.2.1触发器件 (9)2.2.2火灾报警装置 (12)2.2.3火灾警报装置 (13)2.2.4消防控制设备 (15)2.2.5电源 (15)3火灾自动报警系统的基本形式及该大楼的结构选型 (16)3.1区域报警系统 (16)3.2集中报警系统 (17)3.3控制中心报警系统 (17)3.4该工程结构选型 (17)3.5报警控制器安装位置的选择和安装 (18)4火灾自动报警系统设计 (19)4.1系统选型 (19)4.2 防火区域和报警区域 (19)4.2.1防火分区的定义 (19)4.2.2防火分区的划分 (20)4.2.3探测区域和报警区域的划分 (21)4.3火灾探测器的选择与设计 (22)4.3.1火灾探测器的设置要求 (22)4.3.2火灾探测器的设置部位 (23)4.3.3火灾探测器数量计算 (25)4.4手动火灾报警按钮、消火栓按钮的设置 (26)4.5区域显示器的布置 (27)4.6火灾应急广播扬声器的设置 (27)4.7消防专用电话设置 (27)5 消防联动控制系统 (29)5.1消防联动控制系统的基本概念 (29)5.2 防火卷帘的联动控制 (30)5.3喷淋泵联动控制 (32)5.4正压风机控制 (33)5.5排烟风机控制 (34)6结论与展望 (35)致谢 (37)【参考文献】 (38)火灾自动报警系统设计摘要本论文是针对合肥北城世纪城B-05地块商业、公寓大楼消防工程的火灾自动报警系统的设计。
火灾自动报警系统设计论文
浅谈火灾自动报警系统的设计[摘要] 当前火灾自动报警系统已被各大中小单位广泛应用,但仍存在一些问题,如系统误报、漏报频繁,误喷现象也比较常见,本文针对存在的问题提出了一些简单的建议,以帮我们在今后的工作中引起注意。
[关键词] 火灾自动报警手动直接起动消防联动系统随着电子科学技术的进步,火灾自动报警系统得到了长足的发展,由原来的多线制和n+1线制火灾自动报警系统,发展到现在的总线、二总线、全总线形式的火灾自动报警系统。
而且总线形式的火灾自动报警系统以其报警的灵敏度高,报警误报率低,设备的可靠性强,设计简单、快捷,施工方便、高效等特点,成为了目前市场上的主导产品。
目前,在电气设计人员作火灾自动报警系统设计时通常要遵循以下三个规范一个措施:gb50116-98《火灾自动报警系统设计规范》(以下简称《报警规范》);gbj16-87(2001年版)《建筑设计防火规范》(以下简称《建规》);jgj/t16-92《民用建筑电气设计规范》(以下简称《民用规范》);2003版《全国民用建筑工程设计技术措施——电气》(以下简称《措施》)。
对不同的建筑物还应遵循不同的建筑设计规范,例如gb50045-95《高层民用建筑设计防火规范》、gb50073-2001《洁净厂房设计规范》。
规范中对探测器的设置、消防控制设备的组成、控制功能均有要求,但在设计过程中,因设计人员对规范理解不同,设备不同,所以实施办法也相应有所不同。
对一座大楼来说,应设一个消防控制室,对一个小区来说,应设一个消防控制中心,内设火灾报警控制柜、消防联动控制设备、事故广播消防通讯装置、计算机显示打印装置等,以便于集中控制管理。
小区的各个单体内设消防值班室,内设火灾报警控制器、消防控制设备等。
1.自动报警自动报警系统一般由火灾探测器、区域报警器和集中报警器组成。
及时、准确是大家关注的焦点。
误报是常见的问题,为防误报,我们可以在同一场所选择不同类型的探测器,只有两种探测器都报警是报警器才动作,这样可以较准确的在报警器上、计算机上显示出准确火灾位置。
家庭安防、火灾自动报警系统毕业设计论文
目录
第一章 绪论...............................................................................................................................1 1.1 课题研究的背景...............................................................................................................1 1.2 开发的目的和意义...........................................................................................................1 1.3 设计内容及预期效果.......................................................................................................2 1.4 国内外研究现状...............................................................................................................2 第二章 火灾报警系统整体方案设计...................................................................................
楼宇自动火灾报警系统的设计毕业论文
楼宇自动火灾报警系统的设计毕业论文摘要:楼宇火灾是一种严重的安全威胁,为了提高楼宇火灾的检测和警报能力,本论文设计了一个楼宇自动火灾报警系统。
该系统由传感器网络、中央控制器和报警装置三部分组成。
传感器网络负责监测楼宇内的温度、烟雾等参数,中央控制器负责数据的收集、处理和分析,报警装置负责及时发出警报。
通过设计和实现该系统,在楼宇火灾报警方面可以提供更加可靠和高效的解决方案。
关键词:楼宇火灾报警系统,传感器网络,中央控制器,报警装置1.引言楼宇火灾是一种对人身财产安全构成严重威胁的火灾形式。
在传统的火灾报警系统中,往往需要人工巡检或人工报警来发现和响应火灾事件。
然而,这种方式存在人为疏忽、误报等问题,且响应速度较慢。
为了提高楼宇火灾的检测和警报能力,本论文设计了一个楼宇自动火灾报警系统。
2.系统设计2.1传感器网络传感器网络是楼宇自动火灾报警系统的核心组成部分。
传感器网络由多个传感器节点组成,每个传感器节点负责监测楼宇内的温度、烟雾等参数。
传感器节点将采集到的数据通过无线通信传输给中央控制器。
2.2中央控制器中央控制器是楼宇自动火灾报警系统的控制中心。
中央控制器负责接收传感器节点传输的数据,并进行数据的收集、处理和分析。
中央控制器通过识别火灾特征,判断是否发生火灾事件,并进行相应的处理。
同时,中央控制器还可以记录和存储历史火灾事件的数据,以供后续分析和改进。
2.3报警装置报警装置是楼宇自动火灾报警系统的输出部分。
报警装置负责及时发出警报,以提醒楼宇内的人员注意火灾事件并采取相应的应急措施。
报警装置可以采用声光报警器、短信报警等形式,以便尽快引起人们的注意和响应。
3.系统实现本论文利用Arduino等开源硬件平台设计并实现了楼宇自动火灾报警系统的原型。
在原型系统中,传感器节点采用温度传感器、烟雾传感器等传感器进行数据采集。
中央控制器通过串口通信接收传感器节点传输的数据,通过逻辑判断来判断是否发生火灾事件,并通过串口通信将报警信息发送给报警装置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
学生姓名:***专业班级:***班论文名称:火灾自动报警系统设计指导老师: ***某高层建筑大楼的消防系统设计设计总说明随着我国智能建筑业的发展,高层建筑及建筑群体越来越多,从而也促进消防系统以迅猛的速度向前迈进。
在智能建筑的建筑物自动化系统中消防系统是非常重要的一个子系统, 担负着保障人员及财产安全的重任。
该设计是针对某高层建筑大楼的消防系统进行的,主要涉及到消防系统的感应机构,即探测器、手动报警按钮、报警器、警报器、消火栓按钮等报警系统的设计,和其执行机构,即消火栓灭火系统、火灾事故广播、应急照明、疏散指示标志、防排烟系统、防火卷帘门等灭火系统和各种联动控制系统的设计。
该设计方案可为高层建筑大楼的消防系统设计提供参考和借鉴。
关键词:消防;火灾报警;联动控制目录1绪论 (1)1.1 消防系统的组成 (1)1.2消防系统的分类 (1)1.3消防系统的工作原理 (1)1.4消防器件的概述 (2)1.4.1探测器 (2)1.4.2手动报警按钮 (3)1.4.3火灾警报装置 (4)1.4.4火灾应急广播及扬声器的设置 (4)1.4.5消防专用电话的设置 (4)1.4.6消火栓按钮 (4)1.4.6 断路器2消防系统的总体设计 (6)2.1工程概况 (6)2.1.1建筑的层面积 (6)2.1.2楼层每层的层高 (6)2.2设计依据及思路 (6)2.3设计的总体方案 (7)3子系统的设计 (8)3.1火灾自动报警系统 (8)3.1.1报警区域防火分区的划分 (8)3.1.2火灾探测区域的划分 (8)3.1.3探测器的布置安装 (8)3.1.4手动报警按钮布置选型 (15)3.1.5消火栓按钮布置选型 (16)3.1.6 火灾事故广播布置选型 (16)3.1.7消防专用电话系统 (17)3.1.8消防警铃设置 (17)3.2应急照明系统 (20)3.3防风排烟系统 (20)3.4自动喷淋系统 (21)3.4.1喷淋系统选型 (21)3.4.2湿式系统的喷头选型 (21)3.4.3喷头布置 (21)3.5 系统供电和布线 (24)3.5.1系统供电设计 (24)3.5.2系统布线设计 (24)3.6防雷接地 (24)3.6.1建筑物防雷分类 (24)3.6.2接闪器选择 (25)4工程设备清单 (26)5总结 (27)致谢 (28)参考文献 (29)附录 (30)1绪论1.1 消防系统的组成所谓消防系统主要由两大部分组成:一部分为感应机构,即火灾自动报警系统,另一部分为执行机构,即灭火及联动控制系统。
火灾自动报警系统由探测器、水动报警按扭、报警器和警报器等构成,以完成检测火情并及时报警之用。
灭火系统的灭火方式分为液体灭火和气体灭火两种,常用的为液体灭火方式。
如目前国内经常使用的消火栓灭火系统和自动喷水灭火系统。
无论哪种灭火方式,其作用都是:当接到火警信号后应执行灭火任务。
联动系统有火灾事故照明及疏散指示标志、消防专用通讯系统及防排烟设施等,均是为火灾下人员较好的疏散、减少伤亡所设。
综上所述,消防系统的主要功能是:自动捕捉火灾探测区域内火灾发生时的烟雾或热气,从而发出生光报警并控制自动灭火系统,同时联动其它设备的输出接点,控制事故照明及疏散标记、事故广播及通讯、消防给水和防排烟设施,以实现监测、报警和灭火的自动化。
1.2消防系统的分类消防系统的类型,如按报警和消防方式可分为两种:(1)自动报警,人工消防(2)自动报警,自动消防1.3消防系统的工作原理火灾自动报警系统的工作原理如图1所示。
安装在保护区的探测器不断的向所监视的现场发出巡测信号,监视现场的烟雾浓度、温度等,并不断反馈给报警控制器,控制器将接收的信号与内存的正常整定值比较、判断确定火灾。
当火灾发生时,发出声光报警,显示烟雾浓度,显示火灾区域或楼层房号的地址编码,并打印报警时间、地址等。
同时向火灾现场发出警铃报警,在火灾发生楼层的上下相邻层或火灾区域的相邻区域也同时发出报警信号,以显示火灾区域。
各应急疏散指示灯亮,指明疏散方向。
图1-1火灾自动报警系统原理框图1.4消防器件的概述1.4.1探测器火灾探测器的种类很多,主要有如下几种:(1)感温式火灾探测器(2)感烟式火灾探测器(3)光电式火灾探测器(4)可燃气体探测器(5)复合式火灾探测器探测器种类的选择应根据探测区域内的环境条件、火灾特点、房间高度、安装场所的气流状况等,选用其所适宜类型的探测器或几种探测器的组合。
(1)选择:根据其场所,查书上表2.6可知1)根据火灾特点、环境条件及安装场所确定探测器的类型感烟探测器做为前期、早期报警是非常有效的。
对于有强烈的火焰辐射而仅有少量烟和热产生的火灾,应选用光电探测器,但不宜在火焰出现前有浓烟扩散的场所及探测器的镜头易被污染、遮挡以及受电焊、X射线等影响的场所中使用。
感温型探测器做为火灾形成早期(早期、中期)报警非常有效。
2)根据房间高度选择探测器对不同高度的房间点型火灾探测器的选择如下:表 1-1不同高度房间点火型探测器的选型(2)计算在确定探测器类型的情况下,由图1-2求探测器保护面积A、半径R按公式计算:▪N≥S/(K*A)▪式中:▪N——探测器数量(只),N应取整数;▪S——该探测区域面积(m2);▪A——探测器的保护面积(m2);▪K——修正系数,该综合楼为一级保护对象,宜取0.8~0.9,在这里取0.9。
(特级保护对象宜取0.7~0.8,一级保护对象宜取0.8~0.9,二级保护对象宜取0.9~1.0。
)最后一定记得进行校验(3)火灾探测器的设置(按经验法进行布置)敞开或封闭或楼梯间应单独划分探测区域,并每隔2~3层设置一个火灾探测器。
前室(包括防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室)和走道应分别单独划分探测区域,特别是前室与电梯竖井、疏散楼梯间及走道相通,发生火灾时的烟气更容易聚集或流过,是人员疏散和消防扑救的必经之地,故应装设火灾探测器。
对于一般电梯前室虽然不是人员疏散必经之地,但该前室与电梯竖井相通,发生火灾时的烟气也容易聚集或流过,宜单独划分探测区域及装设火灾探测器。
1.4.2 J-SAM-GST9122编码手动报警按钮(1)手动火灾报警按钮的布置J-SAM-GST9122手动火灾报警按钮一般安装在公共场所(包括大厅、过厅、餐厅、多功能厅等)等人员集中地方的主要出入口、主要通道,在主要通道内设置的手动火灾报警按钮应保证“从一个防火分区内的任何位置到最邻近的手动火灾报警按钮的距离不应大于30m”。
(2)手动报警按钮的作用火灾自动报警系统应有自动和手动两种触发装置。
各种类型的火灾探测器是自动触发装置,而手动火灾报警按钮是手动触发装置。
它具有在应急情况下人工手动通报火警或确认火灾的功能。
当人们发现火灾后,可通过按下装于走廊、楼梯口等处的手动报警按钮上的有机玻璃片进行人工报警,即可向控制器发出报警信号。
控制器接收到报警信号后,将显示出报警按钮的编号或位置并发出报警声响(手动报警按钮的紧急程度比探测器报警紧急,一般不需要确认;所以,手动按钮要求更可靠、更确切,处理火灾要求更快。
)。
报警按钮采用按压报警方式,通过机械结构进行自锁,可减少人为误触发现象。
报警按钮内置单片机,具有完成报警检测及与控制器通讯的功能。
单片机内含EEPROM用于存储地址码、设备类型等信息,地址码可通过GST-BMQ-2型电子编码器进行现场更改。
(3)技术参数●工作电流:监视电流≤0.8mA;报警电流≤2.0 mA●输出容量:额定DC60V/100mA无源输出触点信号,接触电阻≤100m●启动方式:人工按下有机玻璃片●复位方式:用吸盘手动复位●指示灯:红色,正常巡检时约3s闪亮一次,报警后快速闪亮●编码方式:电子编码,编码范围在1~242之间任意设定●线制:与控制器采用无极性信号二总线连接,与总线制编码电话插孔采用四线制连接(4)手动报警按钮的外形示意图手动报警按钮的外形示意图如下图所示。
图1-3手动报警按钮外形示意图1.4.3火灾警报装置(1)作用:HX-100B火灾声光警报器(以下简称警报器),用于在火灾发生时提醒现场人员注意。
警报器是一种安装在现场的声光报警设备,当现场发生火灾并被确认后,可由消防控制中心的火灾报警控制器启动,也可通过安装在现场的手动报警按钮直接启动。
启动后警报器发出强烈的声光警号,以达到提醒现场人员注意的目的。
(2)技术特性●工作电压信号总线电压:24V 允许范围:16V~28V电源总线电压:DC24V 允许范围:DC20V~DC28V电源动作电流:≤160mA●编码方式:采用电子编码方式,占一个总线编码点,编码范围可在1~242之间任意设定●连接(312)工作原理警报器内嵌微处理器,它能实现与火灾报警控制器的通讯、电源总线掉电的检测、声光信号的启动。
警报器接收到火灾报警控制器的启动命令后,会发出声光信号。
经音效芯片的处理和三极管与变压器的放大,推动扬声器发出声响;采用定时电路控制6只超高发光二极管发出闪亮的光信号,也可通过外控触点直接启动声光信号。
(4)安装位置要求每个防火分区至少设置一个火灾警报装置,声光报警器安装在楼道中的合适位置(各楼层走道靠近楼梯出口处,安全出口附近明显处,距地面1.5m—1.8m)。
图1-5 声光报警器安装效果图1.4.4火灾应急广播及扬声器的设置火灾应急广播扬声器的设置,应符合下列要求:(1)民用建筑内扬声器应设置在走道和大厅等公共场所。
每个扬声器的功率不应小于3w,其数量应能保证从一个防火分区内的任何位置到最近一个扬声器的距离不大于25m。
走道内最后一个扬声器至走道末端的距离不应大于12.5m;(2)在环境噪声大于60dB的场所设置的扬声器,其播放范围最远点的播放声压级应高于背景噪声15dB;(3)客房设置专用扬声器时,其功率不宜小于1.0W;(4)扬声器不应加开关控制,若设置开关或设有音量调节器时,则应采用三线式配线,火灾时强制转为应急广播。
前室(包括防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室)是发生火灾时人员疏散和消防扑救的必经之地,且有防火门分隔及人声嘈杂,故应设置火灾应急广播扬声器。
一般电梯前室也应设置火灾应急广播扬声器。
疏散楼梯间也是发生火灾时人员疏散和消防扑救的必经之地,且人声嘈杂,故应设置火灾应急广播扬声器,以利于火灾应急播放疏散指令。
1.4.5消防专用电话的设置装设消防专用电话分机,应位于与消防联动控制有关且经常有人值班的机房(包括消防水泵房、备用发电机房、配变电室、主要通风和空调机房、排烟机房、消防电梯机房及其他)、灭火控制系统操作装置处或控制室、消防值班室、保卫办公用房等部位。
消防电梯和普通电梯的轿厢内都应设专用电话,要求电梯机房与电梯轿厢、电梯机房与消防控制室、电梯轿厢与消防控制室等三者组成可靠的对讲通信电话系统。
