双路输出直流稳压电源
双路输出电源原理
双路输出电源原理

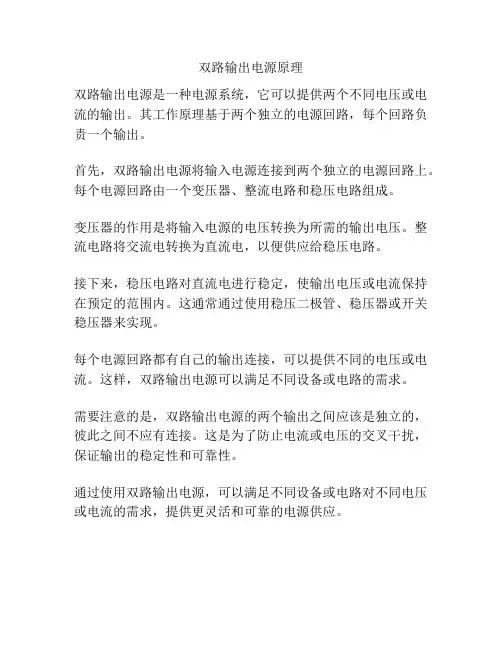

双路输出电源是一种电源系统，它可以提供两个不同电压或电流的输出。
其工作原理基于两个独立的电源回路，每个回路负责一个输出。
首先，双路输出电源将输入电源连接到两个独立的电源回路上。
每个电源回路由一个变压器、整流电路和稳压电路组成。
变压器的作用是将输入电源的电压转换为所需的输出电压。
整流电路将交流电转换为直流电，以便供应给稳压电路。
接下来，稳压电路对直流电进行稳定，使输出电压或电流保持在预定的范围内。
这通常通过使用稳压二极管、稳压器或开关稳压器来实现。
每个电源回路都有自己的输出连接，可以提供不同的电压或电流。
这样，双路输出电源可以满足不同设备或电路的需求。
需要注意的是，双路输出电源的两个输出之间应该是独立的，彼此之间不应有连接。
这是为了防止电流或电压的交叉干扰，保证输出的稳定性和可靠性。
通过使用双路输出电源，可以满足不同设备或电路对不同电压或电流的需求，提供更灵活和可靠的电源供应。
项目三 双路可调直流稳压电源安装与调试 [修复]
![项目三 双路可调直流稳压电源安装与调试 [修复]](https://img.taocdn.com/s3/m/9dc5d18fb307e87100f696aa.png)
4.稳压部分主要由三端可调集成稳压电路LM317和LM337组成。为
使输出电压在一定范围内可调，LM317、LM337控制端通过可调电位 器接地，为提高调节精度，保证输出电压连续可调，电路中RP选用精 密可调电位器。
（一）分析双路可调直流稳压电源电路结构和工作原理
双路可调直流稳压电源电路由电源输入变压器、整流电 路、滤波电路、稳压电路四部分组成。
1.变压器为次级线圈中心抽头双输出降压变压器，将输入的220V 交流电转变为满足电路需要的大小相等、极性相反的一对输出电压。
2.整流电路采用单相桥式整流电路。为减小整流二极管从导通到截 止的反向恢复时间，本电路采用具有超快恢复特性的MUR220整流二极 管，每只整流二极管并联一支0.01uF的无极性电容器，提高电源抗高频 干扰的能力。
1.元器件识别与检测
(1)正确选择元器件； (2)元器件分类按序号摆放； (3)用万用表检测元器件质量； (4)多余的元器件装回元器件袋。
2.元器件安装、焊接
(1)根据印刷板安装要求对元器件引脚成形； (2)安装元器件：正确安装元器件，安装次序先低后高、先小后大、 先中央后四周，元件体位置居中、高度适当、标识清晰可见； (3)焊接引脚：焊点大小适宜、高度适当、形状合标、色泽明亮； (4)引脚剪切：剪脚留头。
根据给定的电路原理图，分析电路结构组成、元器件作用 及电路功能。
1.三端可调集成稳压电路LM317、LM337
LM317/LM337为三端可调集成稳压电路，电压输出范围是±1.25V～ ±37V，其中LM317为正电压输出，LM317为负电压输出，负载电流最大 为1.5A。LM317/LM337的使用非常简单，仅需两个外接电阻来设置输出电 压，并且输出电压连续可调。
双路可调直流稳压电源
基础电源电路设计--双路输出可调直流稳压电源的设计工作原理本直流电源由电源、滤波、保护、稳压等四个基本模块组成,如图1 框图所示,其电路原理图如图2所示。
图1 直流电源模块方框图1.电源变压器采用降压变压器，将电网交流电压220V 变换成需要的交流电压。
此交流电压经过整流后,可获得电子设备所需要的直流电压。
2.整流电路利用单相桥式整流电路,把50Hz 的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高、纹波电压较小,变压器的利用率高。
设计采用IN4007二极管组成整流电路，也可以采用桥堆RS808 等做全桥整流,最大电流可达8A,配合本设计的大滤波电容,使得本电源的瞬时大电流的供电特性好、噪声小、反应速度快、输出纹波小。
3.滤波电路采用电容滤波电路,将整流电路输出的脉动成分大部分滤除,得到比较平滑的直流电。
本电路采用4700μF/50V 的大电容C1、C2 使输出电压更加平滑,电源瞬间特性好,适合带感性负载，如电机的启动。
C1、C2 各并联了一只0.1μF/63V 的CBB 电容，滤去高频干扰,使输入到集成电路LM317、LM337、LM7805的直流电尽可能的平滑和纯净。
4. LM7805固定输出5V 稳压输出。
为适应不同应用场合的需要而将电压设置为可调，可调稳压电路由LM317 输出正电源,LM337 输出负电源。
LM317 和LM337 均使用了内部热过载,包含过流保护、热关断和安全工作区补偿等完善的保护电路,使得电源可以省去保险丝等易损耗器件。
可调节输出电压的计算Uo=1.25× (1+Rf/R), Rf 为可调电阻的取值（即图中的电位器W1、W2），R （即图中的电阻R1、R2）为三端可调稳压输出端与调整端间的电阻值。
可调电阻选用精密可调电阻,保证输出电压的精确可调。
如选用的可调电阻Rf 为5k Ω、R 为270Ω的组合,可以分别对1.25V ～24V-1.25V ～-24V 之间实现连续可调。
双路直流稳压电源
《电子技术课程设计》实训报告题目双路直流稳压电源实训报告评语等级：评阅人：职称：年月日一、实训目的1、培养动手能力，在实践中加强对理论知识的理解。
2、掌握对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程的方法。
3、掌握查找及排除电子电路故障的常用方法。
4、学习使用proteus、protel电路仿真与设计软件，动手绘制电路图。
二、实训设备及仪器1、电烙铁：焊接的元件多，所以使用的是外热式电烙铁，功率为30 w ，烙铁头是铜制。
2、螺丝刀、镊子等必备工具以及练习焊接时用的铜丝。
3、锡丝：由于锡熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4、松香，导线，剥线钳等其它需要用到的工具。
5、相关实验项目所需的电路板，电子元件等。
三、实训要求1、识别不同的电子元器件的规格和种类，熟练掌握焊接技术。
2、按照电路图设计合理安排元器件的位置，连接好电路，对接口进行焊接，完成对指定功能的测试。
未达到测试要求的重新调试，直至排除故障。
四、实训电路设计1、电路设计框图直流稳压电源包括电源变压器、整流电路、滤波电路、稳压电路组成。
其框图如下：波形的变化变压器输出的信号 整流之后的信号滤波之后的信号稳压之后的信号各部分的作用电源变压器部分：直流电源的输入为220v的电网电压，因而需要经过电源变压器降压之后，再对交流电压进行处理。
整流电路部分：变压器副边电压通过整流滤波电路从交流电压变为直流电压，即将正弦波电压转换为单一方向的脉动电压。
滤波电路部分：为了减少电压的脉动，需要通过低通滤波电路，是输出电压平滑。
稳压电路部分：是输出直流电压基本不受电网波动和负载电阻变化的影响，从而获得足够高的稳定性。
2、部分电路设计变压器部分：图1变压器使用双端输入三端输出变压器可以实现输出正负电压，变压器规格为单相220V输入三端输出12V、30W的变压器。
整流电路部分：图2整流电路将交变电压转变成单向脉动直流电，常用的整流电路有单相桥式整流电路，单相桥式整流电路与半波整流电路相比，在相同的变压器副边电压下，对二极管的参数要求一样，并且还具有输出电压高、变压器利用率高、脉动小等优点，因此在设计中常采用单相桥式整流电路。
双路直流电源
பைடு நூலகம்
两路电源CH1、CH2,可独立使用或串并联主从工作。
一路电 压/电流 参考值, 电表测 准确值 常态
显示电源 选择 绿灯稳压
调输出电压 电源开关 电压源不能短路！ 直流电源输出接线柱
调输出电压
电源后接先拆
如图为该电源的面板图,它既可作两个独立电 源单独使用,也具有串并联主从工作功能(此功能 介绍略).下面简要介绍一下该直流电源各按键及 旋钮的功能: 1.左下角按键为电源开关按键; 2.最下面的5个接线柱为两路电源的电压或电流正\ 负输出端,中间黄色为公共接地端. 3.中间一排靠左边的两旋钮为左路电源的电流\电 压调节旋钮;靠右边的两旋钮为右路电源的电流\ 电压调节旋钮;中间两兰色按键为工作状态选择 按键(我们的实验不使用此按键,故此按键在实验 过程中处于凸起即常态).
4.在两路电源电流\电压调节旋钮的正上方,各有一 个双色指示灯,它的作用是用来指示我们的电源 是用作电压源还是电流源.绿色为稳压状态,红色 为稳流或过流保护状态. 5.在兰色工作状态选择按键的上方,是一个显示转 换开关.拔向左边,显示屏上显示的是左路电源的 的电流和电压;拔向右边,显示屏上显示的是右路 电源的的电流和电压. 6.最上面的为电源的显示区,红色显示的是电流,绿 色显示的是电压;该电源只能显示一路电源的电 流和电压,如果要同时使用两路电源,必须由显示 转换开关来切换显示(这里显示的电流和电压仅 供参考,准确值应该由直流电流电压表测得) 注意:电压源不能短路;电流源不能开路!
DF1731SD2A型双路稳压电源
DF1731SD2A 型双路稳压电源DF1731SD2A 型双路稳压电源可以独立输出（稳压或稳流）、也可进行串联和并联，串联和并联时可由一路主电源（Master ）进行输出电压调节，此时从电源（Salve ）输出电压严格跟踪主电源输出压值。
并联或稳流时，也可由主电源（Master ）电流调节调节输出电流，此时从电源（Salve ）输出电流严格跟踪主电源输出电流值。
一、技术参数输入电压：交流220V %50± 频率50Hz %2±额定输出电压：0～30V （连续可调）额定输出电流：0～1A （连续可调）电源效应：CV 不大于5.01014+×−mVCC 不大于61023+×−mA 保护：电流限制保护指示表头：电压表和电流表精度2.5级二、工作原理可调电源由整流滤波电路、辅助电源电路、基准电压电路、稳压和稳流比较放大电路、调整电路入及稳压、稳流取样电路等组成。
其工作原理方框图如图1所示。
当输出电压由于电源电压或负载电流变化引起变动时，则变动的信号经稳压取样电路与基准电压相比较，其所得误差信号经比较放大器放大后，经放大电路控制调整管，使输出电压调整为给定值。
因为比较放大器由集成运算放大器组成，增益很高，因此输出端有微小的电压变动，也能得到调整，以达到高稳定输出的目的。
稳流调节与稳压调节基本一样，因此同样具有高稳定性。
图1 稳压电源工作原理方框图三、使用方法1、 电源面板及各部分功能图2 DF1731SD2型稳压电源面板图（1） 电源开关：按下按钮接通电源，反之断开电源。
（2） “-”：直流电源输出端负极接线柱。
（3） “GND ”：机壳接地端。
（4） “+”：直流电源输出端正极接线柱。
（5） 跟踪(TRACKING)：有二个按键控制二路电源的跟踪方式。
当二个按键为弹起状态时，二路电源的跟踪方式为独立跟踪。
当左按键为按下，右按键为弹起状态时电源的跟踪方式为串联跟踪，即主路的负端接地，从路的正端接地。
双路直流稳压电源电路工作原理
双路直流稳压电源电路工作原理双路直流稳压电源，这个名字听起来就像是个复杂的科学实验，但其实它就像你家里的电灯开关，简单又实用。
想象一下，你的家里有各种电器，每个电器都需要特定的电压来工作。
电压太高，电器就像吃了辣椒，受不了；电压太低，电器又像打了折扣，效果差。
于是，稳压电源就像是一个忠实的管家，负责把电压调到合适的档次，让一切都运转如飞。
这个电源可分为两个输出通道，每个通道都能独立工作。
就好比一个家里有两条水管，一条用来浇花，另一条用来洗车。
你可以根据需要调节水流的大小，让花儿喝足水，又能把车子洗得闪闪发光。
双路直流稳压电源就是这么灵活，既能满足多种设备的需求，又能确保电压稳定，绝对不会让你在关键时刻掉链子。
它是怎么工作的呢？其实原理并不复杂。
电源把交流电转化为直流电，就像把生的食材变成熟的美味。
然后，电源内部的稳压器开始工作，调节输出电压。
这个稳压器就像一个厨师，严格把控火候，确保每道菜都能完美呈现。
无论输入电压如何波动，输出电压总是稳稳的，就像一位老练的舞者，不管音乐如何变化，都能跟得上节奏。
电源的核心部件是变压器和整流电路。
变压器就像一位技艺高超的魔术师，可以把高压电转变为低压电。
整流电路则负责把交流电变成直流电，听起来很高大上，但其实就是把电的方向调整过来，让它乖乖听话。
之后，再通过滤波器，去掉电流中的杂音，确保输出的电流干净利落。
这就像是给电流洗了个澡，让它焕然一新。
稳压电源的优势也不容小觑。
它能提供稳定的电压，这样一来，设备工作得更加高效，不容易出现故障。
双路设计让你在使用时可以灵活选择，想用哪一路就用哪一路，根本不用担心电压不够用。
就像上了快车道，开车都轻松多了，出行不再堵心。
使用稳压电源也得注意一些小细节。
比如，尽量避免过载使用。
想象一下，如果你硬要给一个小电器接上超大功率的电源，就像让它吃了过多的美食，肯定消化不良，甚至会“生病”。
所以，使用时一定要根据电器的需求来调整输出电压，确保安全第一，避免不必要的损失。
【免费下载】DH1718D系列直流双路跟踪稳压稳流电源说明书0108
DH 1718D（E）以其优良的性能价格比为用户提供最好的服务。
在您操作本电源之前，请务必详细阅读本说明书。 (产品不断改进，如有与本文件不符，以产品所附说明书为准。)
3
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内 纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
双路直流稳压电源的使用操作方法
双路直流稳压电源的使用操作方法
双路直流稳压电源是一种常见的电子设备，用于提供稳定的直流电压和电流，适用于各种电子实验和测试。
以下是双路直流稳压电源的使用操作方法：
1. 先将电源插头插入交流电源插座并开启电源开关，此时电源会发出嗡嗡声，表示正常工作。
2. 调节电源的输出电压和电流，先将开关调整到OFF状态，然后选择需要调节的通道(如CH1)，用旋钮调节输出电压和电流，直到达到所需值，然后开启开关即可。
3. 如果需要同时使用两个通道(如CH1和CH2)，则可以将两个通道的电压和电流分别调节到所需值，然后开启开关。
4. 在使用电源的过程中，应注意保持通道之间的独立，避免短路和电压过高等情况。
5. 使用结束后，先将开关调整到OFF状态，然后拔掉电源插头。
总之，使用双路直流稳压电源需要注意安全，并根据实际需求合理调节输出电压和电流，以保证测试和实验的可靠性和准确性。
- 1 -。
双端直流稳压电源
双端直流稳压电源双端直流稳压电源，是一种用于直流电路的电源，它能够将输入电源的不稳定性转化为输出的稳定直流电压。
这种电源可以用于多种应用领域，例如电器设备、工厂机器和电子设备等。
双端直流稳压电源通常由两个端子组成：正端和负端。
通过这两个端子，电源可以输出正负极性的直流电压。
这种电源的主要特点是其成功地提供了稳定的电压，同时还具有较小的电源变化。
这一点非常重要，因为许多电子设备和电路都需要精确的电压才能工作。
在双端直流稳压电源中，电源变化通常通过一个电源变压器实现。
变压器会将输入电源的电压降低或升高到所需的电压水平。
然后，通过一个整流器电路将交流电源转换为直流电源。
接下来，直流电源会经过稳压器电路，这个电路可以控制输出电压，确保恒定的电压水平。
这种电源的一个优点是它可以为负载提供相对恒定的电压，即使电源本身的电压波动相对较大。
在一些情况下，这可能是非常重要的，特别是对于需要高精度稳定电压的应用来说。
例如，在测试高精度电路时，甚至细微的电压波动也可能导致测量结果存在误差。
双端直流稳压电源的另一个优点是它可以为电路提供比较低的噪声水平。
噪声是电源中存在的一些杂波信号，这些信号在某些情况下可能会对电路的性能和精度产生负面影响。
通常，为了降低噪声水平，这种电源需要使用更好的滤波器，同时还需要更好的稳压电路。
双端直流稳压电源的缺点是它通常需要使用大型的变压器。
这个变压器通常是电源的最大组成部分，这意味着它占据了更多的空间，并且通常比较沉重。
另一个缺点是，这种电源通常不能为高电流负载提供足够的电源，因为负载电流在稳定电源的情况下通常受到一定的约束。
尽管双端直流稳压电源存在一些缺点，但它仍然是一种重要的电源类型。
在许多应用领域中，需要提供精确、稳定的电压，这时就需要使用这种类型的电源。
与其他类型的电源相比，它通常提供更好的噪声抑制性能和更好的稳定性能。
在选择电源时应该综合考虑自身的需要，选择最适合自己应用场景的电源类型。
正负两路输出的直流稳压电源设计
网络教育学院《电源技术》课程设计题目：正负两路输出的直流稳压电源设计学习中心：层次：专业：年级：年春/秋季学号：学生：辅导教师：完成日期：年月日本课程设计项目总则：使用三端集成稳压器设计一个+15V与-5V两路输出的直流稳压电源，要求这两路输出共地。
撰写要求：（1）画出所设计的直流稳压电源的系统框图；分析各组成部分的功能。
（2）各个功能模块的设计，计算元件参数并给出参数选择的依据，并按工程实际确定元件参数的标称值。
具体参数要求：变压器的额定电压、额定电流、额定容量、电压比；整流器件型号；电阻的阻值和功率；电容的容值和耐压以及类型；稳压IC型号等。
（3）技术参数和设计要求：额定输出功率：5W输入：交流220V输出电压：+15V与-5V（共地）（4）对所设计电源指标进行评价并做总结（需要说明的问题）。
（5）正文字数4000字符左右。
目录摘要 (3)第1章直流稳压电源的原理 (5)1.1直流稳压电源工作原理 (5)第2章直流稳压电源的各部分功能分析及设计 (6)2.1电源变压器 (6)2.2桥式整流电路 (6)2.3滤波电路 (7)2.4稳压电路 (7)2.5稳压电源性能指标 (8)2.6设计步骤 (9)2.6.1电源变压器： (9)2.6.2整流电路中二极管的参数计算： (10)2.6.3滤波电容参数计算 (10)2.6.4总体设计思路 (10)设计总结与心得体会 (13)致谢 (14)附录A： (15)参考文献 (16)正负两路输出的直流稳压电源设计摘要：随着社会的进步，电源已成为生产、生活中不可或缺的组成部分。
在工农业生产中主要采用交流电，而在电子线路和自动化控制中还需要稳定的直流电。
为了得到直流电除了直流发电机外多采用直流稳压电源，目前广泛采用各种半导体直流电源。
由于集成稳压器体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此现在基本取代由分立元件构成的稳压电路，在各种电子设备中应用十分普遍。
双路输出直流稳压电源
直流稳压电源设计双路输出直流稳压电源1．摘要1.1功能说明：通过四个控制按钮实现两路输出电压，可以对输出电压进行设定，显示值与输出电压值的误差不超过10mv。
并可通过按键实现最高电流设定，进行过流保护。
具体描述如下：按键：按键1：左右设定时切换。
按键2：电压电流设定时切换。
按键3：设定值增加按键。
按键4：设定值减小按键。
显示(三位半LED）：LED1：第一路的显示，电压设定时显示电压，电流设定时显示电流，正常工作时显示电压。
LED2：第二路的显示，电压设定时显示电压，电流设定时显示电流，正常工作时显示电压。
a)基本组成本直流电源由四个基本模块组成：电源部分，控制部分，功率放大部分，数字显示输出电流电压电路。
采用硬件电路和单片机的编程控制，实现了在传设计一个电压在-18-+18V，电流0-2 A可调的双路直流稳压电源。
实现传统基本直流稳压电源的突破和创新-电压电流的连续可调的和过压过流流保护。
电源变压器：采用降压变压器将电网交流电压220V变换成复合需要的交流电源。
此交流电压经过整流后可获得电子设备所需要的直流电压。
整流电路：利用单相桥式整流电路把方向和大小都大小都变化的50Hz的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高，纹波电压较小，整流二极管所承受的最大反向交流电流流过，变压器的利用率高。
滤波电路：利用储能元件-电容C两端的电压不能突变的性质，采用RC滤波电路将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。
稳压电路：使整流滤波后的直流电压不随交流电网和负载的变化扰动而变化控制电路：为适应不同场合的需要而将电压电流置为可调。
保护电路：当电压电流过大超过量程利用单片机控制清零来实现电路保护。
数字显示部分：采用三位半的LED数字显示，挺高了精度和准确性，从而克服了模拟表头的造成的读数误差。
利用8032单片机控制，可以实现精度。
由于采用大量高性能的集成模块，从而简化了电路的结构，突出了电源变换问题中的关键部分。
双路可调集成直流稳压电路实验报告
双路可调集成直流稳压电路实验报告实验目的：1.了解双路可调集成直流稳压电路的基本原理；2.掌握双路可调集成直流稳压电路的性能特点；3.学习使用示波器测量直流稳压电路的输出波形。
实验原理：双路可调集成直流稳压电路是由两个单路可调稳压电路组成的，通过控制电流反馈以及电压稳压二极管，能够实现稳定的输出电压。
其中，电压稳压二极管能够在一定范围内保持输出电压恒定，而电流反馈则能够对电路中的负载变化进行实时调节，以维持输出电压稳定。
实验设备：1.双路可调集成直流稳压电路实验板；2.直流电源；3.示波器；4.多用表。
实验步骤：1.将实验板与直流电源连接，调整直流电源的输出电压为10V；2.将示波器的探头连接到实验板的输出端，打开示波器并调节合适的量程；3.启动实验板，并将两个可调稳压电路的输出电压分别设为5V；4.调节实验板上的负载开关，改变电路的负载，观察示波器上的输出波形变化；5.根据实验结果，分析双路可调集成直流稳压电路的输出波形特点。
实验结果与分析：通过实验观察发现，双路可调集成直流稳压电路在不同负载下，输出波形基本保持恒定且稳定，电压变化较小。
实验结果表明，双路可调集成直流稳压电路具有较好的稳压性能，能够满足实际应用中对电源稳定性的要求。
实验结论：通过实验验证了双路可调集成直流稳压电路的稳压性能，实验结果表明该电路可以在不同负载下稳定输出电压。
该电路具有较好的稳定性能，可以在实际应用中供电设备提供稳定的直流电源。
实验心得：通过本次实验，我对双路可调集成直流稳压电路有了更深入的了解。
实验过程中，我学会了使用示波器测量输出波形，并通过观察波形分析电路的性能。
通过实际操作，我对电路的稳压原理和工作原理有了更直观的认识，增强了我的学习兴趣和实践能力。
这次实验的收获对我今后的学习和研究具有重要意义。
双路输出可调直流稳压电路工作原理
双路输出可调直流稳压电路工作原理
嘿，朋友们！今天咱就来好好唠唠双路输出可调直流稳压电路工作原理。
你想啊，这双路输出可调直流稳压电路就像是一个超级厉害的电力管理员！比如说，咱家里的各种电器，那就是它要照顾的“小家伙们”。
一路电流就像个勤劳的大哥，稳稳地给重要的电器提供着稳定的电力；而另一路就像个灵活的小弟，可以根据需要随时调整，多牛啊！
它的工作原理呢，其实不难理解。
就好像是一个精准的调控大师。
电源进来后，它会先进行一番整理和过滤，把那些不稳定的因素都给剔除掉。
然后呢，通过一系列神奇的电路元件，就像变魔术一样，让电流乖乖地按照我们想要的样子输出。
你看看，这不就跟我们管理自己的时间一样嘛！我们把时间分配给不同的事情，让一切都有条不紊地进行着。
双路输出可调直流稳压电路不也是这样嘛，把电力合理地分配给不同的设备。
比如说，在一些需要精确控制电力的场合，哇塞，这时候双路输出可调直流稳压电路可就大显身手啦！就好像是一位经验丰富的指挥官，指挥着电流大军，准确无误地完成任务。
再想想，如果没有这个神奇的电路，那我们的电器们会乱成什么样呢？肯定没法好好工作啦！所以说啊，它可太重要啦！
总之，双路输出可调直流稳压电路就是电力世界里的英雄，没有它可真不行啊！它让我们的电子设备都能正常开心地工作，给我们的生活带来了好多便利呢！大家一定要好好认识它呀！。
DH171 仪器 说明书
常用电子仪器简介仪器一 双路直流稳压电源DH1718双路稳压稳流（CV/CC）跟踪电源是实验室通用电源。
DH1718每一路可输出0~32伏，0~2安培直流电源。
每一路输出均有一块高品质磁电式电表作输出参数的指示。
该电源具有使用方便有效，不怕短路，短路时电源恒定的特点。
面板上每一路的输出端都有一接地接线柱，可以使本电源方便的接入用户的系统地电位。
DH1718双路跟踪稳流稳压电源1、主要技术指标（1）输出电压：2×32V（2）输出电流：2×2A（3）电压调整率：CV1×10+2mACC1×10+5mA（4）负载调整率：CV1×10+2mACC120mA（5）纹波：≤1mV（6）输入电源：220V±10% 50Hz2、面板结构DH1718型双路跟踪稳压稳流电源的面板结构如图1-1所示。
图1-1 DH1718型双路直流电源面板图3、使用方法及注意事项（1）面板控制功能：VOLST 电压表 指示输出电压AMPS 电流表 指示输出电流VOLTAGE 电压调节 调节恒压输出值CURRENT 电流调节 调节恒流输出值TRACKING 跟踪工作 串联跟踪工作按钮INDEPENDENT 常态 非跟踪工作CONNECT FOR TRACKING 连接或跟踪（2）左边的按键为左路仪表指示功能选择，按下时，指示该路输出电流，否则指示该路输出电压。
右边按键亦相同。
（3）中间按键是跟踪/常态选择开关，按下此键后，再在左路输出负端至右路输出正端之间加一短按线，开启电源开关后，整机都工作在主从跟踪状态。
（4）输出电压的调节宜在输出开路时调节，输出电流的调节可在输出端短路时进行。
（5）开机后预热30分钟。
仪器二 示 波 器6500型示波器为精密轻型示波器，频率范围为DC-60MHz，DC-40MHz，DC-20MHz三用6英寸内标度的示波馆。
察。
操作控制说明 种，并具有以下技术性能。
双路跟踪稳流稳压电源
DH1718D(E)双路跟踪稳流稳压电源技术说明书（DH系列电源产品通过ISO9002认证）北京大华无线电仪器厂（国营第七六八厂）目录1．概述-------------------------------------------------------------------3 2．性能指标-------------------------------------------------------------------4 3．工作原理-------------------------------------------------------------------5 4．结构外观-------------------------------------------------------------------7 5．使用方法-------------------------------------------------------------------7 6．一般维修-------------------------------------------------------------------8 7．成套性-------------------------------------------------------------------8 8．储存-------------------------------------------------------------------9 9．质量保证-------------------------------------------------------------------92一、概述DH1718D（E数显）双路稳压稳流（CC/CV）跟踪电源是实验室通用电源。
具有恒压、恒流工作功能，且这两种模式可随负载变化而进行自动转换。
正负12V两路输出的直流稳压电源设计
设计摘要1．电子技术的发展趋势概括发展历史现代电力电子技术的发展方向,是从以低频技术处理问题为主的传统电力电子学,向以高频技术处理问题为主的现代电力电子学方向转变。
电力电子技术起始于五十年代末六十年代初的硅整流器件,其发展先后经历了整流器时代、逆变器时代和变频器时代,并促进了电力电子技术在许多新领域的应用。
八十年代末期和九十年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高压和大电流于一身的功率半导体复合器件,表明传统电力电子技术已经进入现代电力电子时代。
直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。
变压器把市电交流电压变为所需要的低压交流电。
整流器把交流电变为直流电。
经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。
本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V 交流电，变为稳定的直流电。
关键词：直流；稳压；变压（一）设计目的1、学习直流稳压电源的设计方法；2、研究直流稳压电源的设计方案；3、掌握直流稳压电源的稳压系数和内阻测试方法；（二）设计要求和技术指标1、技术指标：要求电源输出电压为±12V，输入电压为交流220V，最大输出电流为I omax=500mA。
2.设计方案（总体框图设计）2.1 电路原理直流稳压电源的工作流程如下：图2 . 1 . 1 直流稳压电源的设计电路框图图2 . 1 . 2 直流稳压电源的方框图结合图2.1.1、图2.1.2，我们得出直流稳压电源的工作原理：电路接入幅值为220V、频率为50Hz的u i，通过电源变压器，将220V的电压幅值调整为合适的电路工作压值u2。
通过电源变压器输送过来的交流电，再通过桥式整流电路BRIDGE，得到单方向全波脉动的直流电压。
由于单方向全波脉动的直流电压中含有交流成分，为了获得平滑的直流电压，在整流电路的后面加一个滤波电路，以滤去交流成分，电容C就起到这个作用；对于要求不高的电路，经过滤波后的直流电压可以直接应用，对于一些要求比较高的电路。
DH1718E-4直流稳压电源的使用
4. DH1718 E－4型双路直流稳压电源4.1概述DH1718E－4型双路直流稳压电源具有稳压、稳流两种工作模式，这两种工作模式可随负载的变化而自动转换。
两路电源可以分别调整，也可跟踪调整，因此可以构成单极性或双极性电源。
该电源具有较强的过流与输出短路保护功能，当外接负载过重或输出短路时电源会自动地进入稳流工作状态。
电源输出电压（电流）值由面板上的数字表直接显示，直观准确。
4.2电源的主要性能指标输出电压：0～32V输出电流：0～3A输入功率：250V A负载效应：稳压5×10－4 +2mV；稳流 20mA源效应：稳压5×10－4 +2mV；稳流5×10－4 +5mA周期与随机偏差：稳压 1mV；稳流5mA输出调节分辨率：稳压 20mV ；稳流50mA跟踪误差：5×10－4 +2mV瞬态恢复时间：20mV，50μs数显精度：电压 1%+6个字；电流2％+10个字温度范围：工作温度0～＋40℃； 储存温度0～＋45℃可靠性：>5000小时4.3电源面板各部件的作用与使用方法DH1718 E－4型双路直流稳压电源的面板如图4.1所示。
各部件的作用如下：①数字显示窗：显示左、右两路电源输出电压/电流的值。
②电压跟踪按键：此键按下，左右两路电源的输出处于跟踪状态，此时两路的输出电压由左路的电压调节旋钮调节。
此键弹出为非跟踪状态，左右两路电源的输出单独调节。
③数字显示切换按键：此键按下数字显示窗显示输出电流值，此键弹出显示输出电压值。
④ 输出电压调节旋钮：调节左、右两路电源输出电压的大小。
① ② ③ ④ ⑤ ⑥ ⑤ 输出电流调节旋钮：调节电源进入稳流状态时的输出电流值，该值便为稳压工作模式的最大输出电流（达到该值电源自动进入稳流状态），所以在电源处于稳压状态时，输出电流不可调得过小，否则电源进入稳流状态，不能提供足够的电流。
⑥ 左、右两路电源输出的正极接线柱。
DH1718D系列直流双路跟踪稳压稳流电源说明书(20100108)
DH1718D(E)双路跟踪稳流稳压电源技术说明书（DH系列电源产品通过ISO9002认证）北京大华无线电仪器厂（国营第七六八厂）目录1．概述-------------------------------------------------------------------3 2．性能指标-------------------------------------------------------------------4 3．工作原理-------------------------------------------------------------------5 4．结构外观-------------------------------------------------------------------7 5．使用方法-------------------------------------------------------------------7 6．一般维修-------------------------------------------------------------------8 7．成套性-------------------------------------------------------------------8 8．储存-------------------------------------------------------------------9 9．质量保证-------------------------------------------------------------------92一、概述DH1718D（E数显）双路稳压稳流（CC/CV）跟踪电源是实验室通用电源。
具有恒压、恒流工作功能，且这两种模式可随负载变化而进行自动转换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长沙学院课程设计说明书题目双路输出直流稳压电源系(部)专业(班级)姓名学号指导教师起止日期2013/12/16-2013/12/26模拟电子技术课程设计任务书（14）系（部）：电子与通信工程系专业：电子信息工程指导教师：陈希课题名称双路输出直流稳压电源设计内容及要求1、设计一个双路输出的集成稳压电源，其中一路为固定输出5V、1A ；另一路为可调输出9～15V、1A；2、输出纹波电压小于5mV，稳压系数小于0.5%，输出内阻小于0.15Ω设计工作量1、系统整体设计；2、系统设计及仿真；3、在Multisim或同类型电路设计软件中进行仿真并进行演示；4、提交一份完整的课程设计说明书，包括设计原理、仿真分析、调试过程，参考文献、设计总结等。
进度安排起止日期（或时间量）设计内容（或预期目标）备注第一天课题介绍，答疑，收集材料第二天设计方案论证第三天进行具体设计第四天进行具体设计第五天编写设计说明书指导老师意见年月日教研室意见年月日长沙学院课程设计鉴定表姓名周斌学号2012044106 专业电子信息工程班级一班设计题目双路输出直流稳压电源指导教师陈希刘亮龙英指导教师意见：评定成绩：教师签名：日期：答辩小组意见：评定成绩：答辩小组长签名：日期：教研室意见：最终评定等级：教研室主任签名：日期：说明课程设计成绩分“优秀”、“良好”、“中等”、“及格”、“不及格”五等。
目录目录 (IV)摘要 (1)绪论 (1)一、设计目的 (2)二、设计任务及要求 (2)三、双路输出直流稳压电源设计思路 (2)四、设计原理 (2)1、直流稳压电源的基本原理 (3)五、电路相关元件及电路指标简介 (4)1、LM317集成稳压器的特性简介 (4)2、 LM7805稳压器的性能 (6)3、稳压电源的技术指标 (7)4、串联型稳压电路的主要特点 (7)六、电路原件选择 (8)1、选择电源变压器 (8)2、选择整流电路中的二极管 (8)3、集成三端稳压器 (9)5、滤波电路中滤波电容的选择 (10)七、用Multisim软件仿真 (10)1 实验原理图仿真 (10)2 仿真结果 (10)八、总结与体会 (11)九、参考文献 (13)摘要随着科技的发展，电气、电子设备已经广泛的应用于日常、科研、学习等各个方面。
电源作为电气、电子设备必不可少的能源供应部件，需求日益增加，而且对电源的功能、稳定性等各项指标也提出了更高的要求。
对电源的研究和开发已经成为新技术、新设备开发的重要环节，在推动科技发展中起着重要作用。
本设计主要用串联型稳压电路设计直流稳压电源，通过相关知识计算出各电路中各个器件的参数，使电路性能达到设计要求中的电压调整率，电流调整率，负载调整率，纹波电压等各项指标。
绪论电源技术是一门实践性很强的工程技术，服务于各行各业。
当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。
随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。
随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。
电源在使用时会造成很多不良后果，世界各国纷纷对电源产品提出了不同要求并制定了一系列的产品精度标准。
只有满足产品标准，才能够进入市场。
随着经济全球化的发展，满足国际标准的产品才能获得进出的通行证。
电源可分为交流电源和直流电源，它是任何电子设备都不可缺少的组成部分。
交流电源一般为220V、50Hz电源，但许多家用电器设备的内部电路都要采用直流电源作为供电能源，如收音机、电视机、带微处理器控制的家电设备等都离不开这种电源。
直流电源又分为两类：一类是能直接供给直流电流或电压的，如电池、蓄电池、太阳能电池、硅光电池、生物电池等，本文不做具体介绍；另一类是将交流电变换成所需的稳定的直流电流或电压的，这类变换电路统称为直流稳压电源。
现在所使用的大多数电子设备中，几乎都必须用到直流稳压电源来使其正常工作，而最常用的是能将交流电网电压转换为稳定直流电压的直流电源，可见直流稳压电源在电子设备中起着主要作用，为设备能够稳定工作提供保证。
220V、50HZ的单向交流电源经电源变压器降压后，再经过整流滤波可获得低电压小功率直流电源。
然而，由于电网电压可以有±10%变化。
为此必须将整流滤波后的直流电压由稳压电路稳定后再提供给负载，使负载上直流电源电压受上述因素的影响程度达到最小。
直流电源电压系统一般由四部分组成，它们分别是电源变压器、整流电路、滤波电路、稳压电路。
一、设计目的1、学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。
2、学会直流稳压电源的设计方法和性能指标测试方法。
3、培养实践技能，提高分析和解决实际问题的能力。
二、设计任务及要求1、设计一个双路输出的集成稳压电源，其中一路为固定输出5V、1A ；另一路为可调输出9～15V、1A；2、输出纹波电压小于5mV，稳压系数小于0.5%，输出内阻小于0.15Ω三、双路输出直流稳压电源设计思路1、电网供电电压交流220V(有效值)50Hz，要获得低压直流输出，首先必须采用电源变压器将电网电压降低获得所需要交流电压。
2、降压后的交流电压，通过整流电路变成单向直流电，但其幅度变化大（即脉动大）。
3、脉动大的直流电压须经过滤波电路变成平滑，脉动小的直流电，即将交流成份滤掉，保留其直流成份。
4、滤波后的直流电压，再通过稳压电路稳压，便可得到基本不受外界影响的稳定直流电压输出，供给电压表。
四、设计原理1、直流稳压电源的基本原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：其中，（1）电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
（2）整流电路：利用单向导电元件，将50HZ的正弦交流电变换成脉动的直流电。
（3）滤波电路：可以将整流电路输出电压中的交流成分大部分滤除。
滤波电路滤除较大的波纹成分，输出波纹较小的直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波等。
（4）稳压电路:稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
在本次课程设计中我准备采用串联型稳压电路，集成稳压器选用LM317与7805，电源变压器选用双15Ｖ／25Ｗ。
由于输入电压u1发生波动、负载和温度发生变化时，滤波电路输出的直流电压U I会随着变化。
因此，为了维持输出电压U I稳定不变，还需加一级稳压电路。
稳压电路的作用是当外界因素（电网电压、负载、环境温度）发生变化时，能使输出直流电压不受影响，而维持稳定的输出。
稳压电路一般采用集成稳压器和一些外围元件所组成。
采用集成稳压器设计的稳压电源具有性能稳定、结构简单等优点。
集成稳压器的类型很多，在小功率稳压电源中，普遍使用的是三端稳压器。
按输出电压类型可分为固定式和可调式，此外又可分为正电压输出或负电压输出两种类型。
本课程设计中采用三端可调稳压器LM317。
五、电路相关元件及电路指标简介1、LM317集成稳压器的特性简介LM317可调式三端稳压器电源能够连续输出可调的直流电压. 不过它只能连续可调的正电压,稳压器内部含有过流,过热保护电路;由一个电阻(R)和一个可变电位器(RP)组成电压输出调节电路,输出电压为:Vo=1.25(1+RP/R).由此可见此稳压器的性能和稳压稳定都比较好,所以此此方案可选,此电源就选用了LM317三端稳压电源. 三端可调稳压器的输出电压可调，稳压精度高，输出波纹小。
其一般的输出电压为1.25~35V或-1.25~-35V。
比较典型的产品有LM317和LM337等。
其中LM317的输出电压范围是 1.2V 至37V，LM337 的输出电压范围是-1.2V 至-37V，负载电流最大为 1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317/LM337 内置有过载保护、安全区保护等多种保护电路。
特性简介可调整输出电压低到 1.2V。
保证 1.5A 输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围输入输出最小压差降为0.2VLM317/LM337 1.25V 至37V 连续可调。
LM317与LM337集成稳压器的特性满足设计要求的输出电压Vo：±1.25 - ±12V连续可调。
封装形式TO-220 塑料封装，TO-3 铝壳封装，TO-202 塑料封装，TO-39 金属封装图3 TO-220 塑料封装图图4 TO-3铝壳封装图图5 TO-39金属封装图图6是三端可调输出集成稳压器的一般应用电路。
电路中的R1、R2组成可调输出的电阻网络。
为了能使电路中的偏置电流和调整管的漏电流被吸收，所以设定R1为120~240欧姆。
通过R1泻放的电流为5~10mA。
输入电容器C1用于抑制纹波电压，输出电容器C2用于消震，缓冲冲击性负载，保证电路工作稳定。
由于加外接保护电路C2的存在，容易发生电容器发电而损坏稳压器。
若有外接保护二极管D2，电容器C2放电时，D1导通钳位，使稳压器得到保护。
D1是为了防止调节端旁路电容器C3放电时而损坏稳压器的保护二极管。
旁路电容器C3也是为了抑制波纹电压而设置的。
当C3为10uF时，能提高纹波抑制比15dB。
LM317图6 LM317应用电路图1，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护LM317/337。
这类稳压器是依靠外接电阻来调节输出电压的,为保证输出电压的精度和稳定性，要选择精度高的电阻,同时电阻要紧靠稳压器，防止输出电流在连线上产生误差电压。
三端可调式稳压器的典型应用电路的输出电压为:LM317的VREF=1.2V，Iadj=50mA，由于Iadj<<I1，所以2、LM7805稳压器的性能三端固定式稳压器，其正输出为78XX（后两位代表输出的额定稳压值）系列，负输出为79XX系列，常见的有05、06、08、09、12、15、18、24八种，一般要求最小的输入、输出电压差（Ui—Uo）为2~3V，最大输出电流有0.1A（78L12）,0.3A (78M12)和1.5A（7812）等多种，设计要求输出5V 1A电流，选择LM7805型稳压器。
