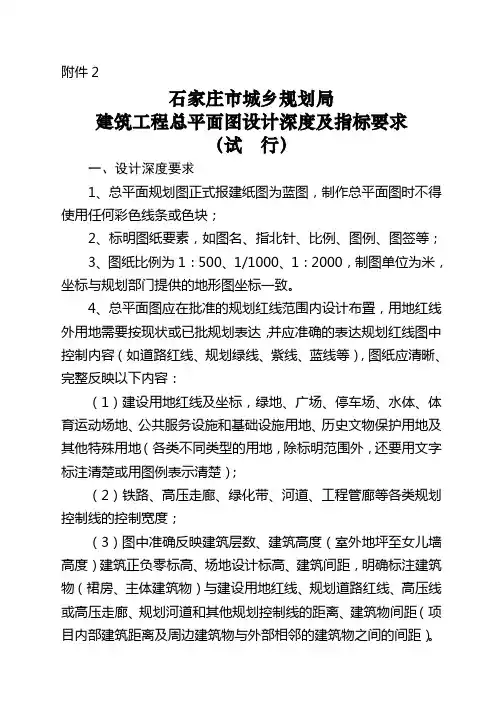

石家庄市城乡规划局建筑工程总平面图设计深度及指标要求
附件2石家庄市城乡规划局建筑工程总平面图设计深度及指标要求（试行）一、设计深度要求1、总平面规划图正式报建纸图为蓝图，制作总平面图时不得使用任何彩色线条或色块；2、标明图纸要素，如图名、指北针、比例、图例、图签等；3、图纸比例为1：500、1/1000、1：2000，制图单位为米，坐标与规划部门提供的地形图坐标一致。
4、总平面图应在批准的规划红线范围内设计布臵，用地红线外用地需要按现状或已批规划表达，并应准确的表达规划红线图中控制内容（如道路红线、规划绿线、紫线、蓝线等），图纸应清晰、完整反映以下内容：（1）建设用地红线及坐标，绿地、广场、停车场、水体、体育运动场地、公共服务设施和基础设施用地、历史文物保护用地及其他特殊用地（各类不同类型的用地，除标明范围外，还要用文字标注清楚或用图例表示清楚）；（2）铁路、高压走廊、绿化带、河道、工程管廊等各类规划控制线的控制宽度；（3）图中准确反映建筑层数、建筑高度（室外地坪至女儿墙高度）建筑正负零标高、场地设计标高、建筑间距，明确标注建筑物（裙房、主体建筑物）与建设用地红线、规划道路红线、高压线或高压走廊、规划河道和其他规划控制线的距离、建筑物间距（项目内部建筑距离及周边建筑物与外部相邻的建筑物之间的间距）。
（4）不同等级道路的宽度（含小区级道路）和转弯半径，规划道路中线交点、拐点坐标、中线转弯半径；（5）建筑物、构筑物的垂直投影内、外轮廓线，线条应当易于区别并符合建筑制图规范；（6）总平面图中的地形图应清晰并与新设计的内容在线条深度上应明确区分，图纸比例准确。
总平面图上的用地界线、建筑、道路、环境的各种设计线型应粗细有别、层次分明；（7）地块内须保留的建筑应注明，其规模应计入项目总的建设规模；（8）规划用地统计表、居住用地平衡表、主要经济技术指标表、公共设施配建一览表、建设规模详细一览表等完备。
5、审核后的电子图纸经加密后，返回建设单位打印出图并加盖设计单位资质章、设计师印章。
施工图设计深度要求
XX远大集团中央大街地块建设工程施工图设计深度要求总则一、目的：为解决设计、绘图、施工中的常见问题，提高设计施工质量，减少不必要的损失，不犯以往工程犯过的错误，从而使整体造价控制在最经济的X围内，特制定本施工图设计深度要求。
二、依据：1．国家与地方相关各种设计规X；（如此设计深度要求与规X不符时设计单位应告知业主，协商后进行改动）。
三、要求：本设计深度要求作为设计合同的附本。
凡承接远大公司住宅建筑与规划的施工图设计单位，务必遵照本设计深度要求要求执行，如因未执行本设计深度要求要求，而经远大公司自行改正的，按实际所发生的设计与施工费用，加倍扣除设计费。
施工图设计合同中X围内，提供给远大公司的图纸深度，必须满足国家颁布的《建筑工程设计文件编制深度的规定》。
四、内容说明：本设计深度要求按总体、建筑、结构、水、电、暖通、环境、管线综合平面等七部分划分章节，各专业设计人员务必参照相关章节的内容进行设计。
本设计深度要求所列尺寸，除标高以米计外，其余均毫米为单位，标明单位的以所标单位为准。
目录第一章总体设计第二章建筑设计第三章结构设计第四章给排水、暖通设计第五章电气设计第六章环境设计第七章管线综合平面设计第一章：总体设计必须严格遵守国家和地方省现行的强制性规X：1．《中华人民XX国工程建设标准强制性条文》2．《地方省工程建设地方标准强制性条文》3．《地方省住宅设计标准》4．《住宅设计规X》5．国家和地方省地区住宅设计的其他所有相关规X1、总体规划（1）是否满足消防规X：是否设有消防通道、消防登高面。
（2）考虑封闭管理：设计小区或组团围墙有方便管理的入口，需要管理的其他物业考虑封闭管理的需要。
(3)动静态交通组织合理，通达性好，对居住不造成干扰。
(4)考虑无障碍设计，各内容应满足规X或业主认可。
安全性考虑：水景边界有否护栏或绿化处理，平台临界边的护栏是否满足规X与安全要求。
2、标高(1)室内外标高不得有误，务必注意与周围道路与环境的关系。
推荐-总图技术一般要求 精品
目录一、总则 (2)二、总图制图标准 (3)1、图纸幅面规格与图纸编排顺序 (3)2、图线 (6)3、字体 (8)4、比例 (9)5、计量单位 (10)6、坐标注法 (10)7、标高注法 (11)8、名称和编号 (12)9、符号 (13)10、图例 (17)三、设计阶段及图纸深度 (28)1、方案 (28)2、初步设计 (29)3、施工图设计 (33)四、总平面设计要点 (38)1、交通分析 (38)2、竖向设计 (40)3、建筑定位要注意的问题 (41)4、道路设计 (42)5、背景资料 (43)五、总图专业常用规范、规定、标准 (44)一、总则为统一总平面设计规范化，保证设计质量，使图面达到完整，统一清晰，简明，符合设计、存档的要求。
参阅了GB/T50001-20XX《房屋建筑制图统一标准》、GB/T50103-20XX《总图制图标准》、《建筑工程设计文件编制深度规定》20XX版、GB50016-20XX《建筑设计防火规范》、GB50045-95（20XX年版）《高层民用建筑设计防火规范》等有关内容，并对有些内容进行了细化，编制了本文册，提供总图专业人员应用，在应用过程中如有需要修改或补充之处，请将意见或有关资料送总工办再进行增删完善。
二、总图制图标准1、图纸幅面规格与图纸编排顺序1.1图纸幅面1.1.1图纸幅面及图框尺寸，应符合表1.1.1的规定及图1.1.1-1～1.1.1-3的格式。
表1.1.1幅面及图框尺寸（mm）1.1.2需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为100mm，分格应为10mm。
对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应用5mm。
1.1.3图纸的短边一般不应加长，长边可加长，但应符合表1.1.3的规定。
1.1.4表1.1.3图纸长边加长尺寸（mm）1.1.5图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
SH标准：总体设计内容深度规定
1
5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 5.10 5.11 5.12 5.13 5.14 5.15 5.16 5.17 5.18 6 6.1 6.2 6.3 7 8 9 9.1 9.2 9.3 9.4 9.5 9.6 9.7 10 11 12 13
供热 .............................................17 采暖、通风和空调 .................................19 工艺和供热外管 ...................................19 供配电 ...........................................19 电信 .............................................20 公用工程和辅助设施的自动控制 .....................21 空分站 ...........................................22 空压站 ...........................................23 制冷站 ...........................................24 中心化验室 .......................................24 换热站 ...........................................25 火炬系统 .........................................26 企业管理系统 .....................................26 污水处理场 .......................................26 废渣堆埋场 .......................................28 维修 .............................................28 建筑、结构 .......................................29 储运系统 .........................................30 概述 .............................................30 全厂性仓库 .......................................30 罐区 .............................................30 环境保护 .........................................32 劳动安全卫生 .....................................34 消防 .............................................35 概述 .............................................35 全厂主要装置组成和火灾危险等级 ...................35 总体布局和消防道路 ...............................35 全厂性消防设施 ...................................35 生产装置消防设计 .................................35 辅助生产设施消防设计 .............................36 消防管理体制和主要管理措施 .......................36 行政生活设施 .....................................37 工程建设进度初步安排 .............................38 工程初步概算 .....................................39 附则 .............................................40
初步设计阶段总图深度要求
初步设计阶段总图深度要求住宅项目初步设计阶段总平面图绘制深度及自审要求1.地块周边50米范围内原始地形（细线）及建成或周边已规划建筑标注；注明该建筑层数及与地块内建筑距离；注明周边地块名称、性质、或写何种性质规划用地；2.本地块周边道路红线（人行道含仔在道路红线内）及道路中心线表示、标注道路名称、道路宽度、转弯半径、道路交叉点中心线坐标；3.根据规划条件、规划要求、地方技术管理规定，标明地块各条红线、绿线、蓝线的性质，退界距离，包括高压线、加油站等周边特殊条件所要求的；尽可能在各个方向分别注明；4.根据所提供原始资料，标明用地红线各转折点坐标；5.注明地块用地红线总体长度、深度等尺寸；6.注明地块内规划设计单体建筑的：①、楼号，原则上按从南到北、从东到西的序列；并适当考虑不采用4、13、14等地域忌讳楼号；②、层数、建筑高度：含不同顶面高度及女儿墙等建筑计算高度（同间距标注中计算高度吻合）；③、正负0的黄海标高；④、外道轴线及交点坐标，一般标注对角或三点；⑤、建筑外轮廓线，一般以落地外墙线（或计算建筑间距线）为外轮廓线进行加粗，本人一般习惯在加粗线内侧在绘制一定宽度的30%灰度线，较美观；⑥、在轮廓线外侧切勿遗漏阳台、露台、飘窗、构件等细线；⑦、注明各单体建筑入口位置及方向，含人行及车行坡道出入口；⑧、注明单体建筑间各方向最近距离，同时注明规范要求间距计算规则，以说明满足规范要求，如：61m>50mx1.2=60m⑨7.注明地块各规划入口的宽度、离地块界线距离、离外围道路交叉点位置；8.注明地块内各等级规划道路宽度、道路转弯半径；主要位置及单体出入口附近黄海标高；道路如有坡度，注明方向及坡度；9.注明地块内消防登高带位置及尺寸；消防道路与单体建筑间距：需满足相关消防要求（主要注意点：裙房深度与高度的要求、长边落地要求等）；含紧急消防通道、沿街人行通道位置及宽度；10.各辅助建筑、配套用房位置及尺寸，主要为：围墙线位置及性质、入口管理用房、监控室、消控室、开闭所、变配电房、水泵房、配套要求中垃圾收集站、垃圾收集点、公厕、社区管理用房或居委会（标注名称要与规划条件中要求统一）、社区经营用房、老年活动室、配套地面机动及非机动停车位位置（注明数量）；11.地下车库出入口方向、开口尺寸、位置，注明与城市道路间距、与最近单体建筑间距，均须满足规范要求及考虑环评影响；12.总图上注明地下室轮廓线，标注地下轮廓线与建设用地红线（不含代征用地线）间距，需满足规范考虑管线埋设；13.适当布置景观绿化，考虑老年及儿童活动场地；14.标注指北针、比例及比例尺、地块名字；15.其他配套图纸：绿化、消防、日照等16.技术指标要求：1、常规指标；2、住宅单体户型数据指标；3、配套用房指标17.线型粗细大致要求：各红线：加粗；建筑轮廓、地下轮廓：粗线；各文字、各标注、各道路线：中线；道路中心线、绿化、景观铺装、阳台、构架、屋顶线等附属建筑线：细线；原始地形：加细；18.文字大小要求同类型大小、字体统一：坐标、楼号、楼层数、尺寸标注、外围道路及周边用地名、标高等。
报建图纸内容、深度要求一览表
1.透视图包括日景透视及夜景透视
5.疏散距离示意图（如商场、学校、尽端式走道等）；
6.天井净宽度及净进深（包括天井和内天井）；
7.标明屋顶平面图中应表达清楚楼梯间、核心筒和水池等与屋面关系。
4.立面
1.注明裙房及主体总高度尺寸、各层层高、层数及标高；
5.剖面
1.注明总高度尺寸、各层层高、层数及标高；
2.标示与周围地形关系。
6.总图鸟瞰图
8.鸟瞰图或模型
要能够清晰地表达规划意向及与相邻建筑群的关系。
2.建筑单体图纸要求：
图纸内容
项目内容要求
备注
1.总图
同报规划总图图纸要求。
除用地平衡表外
2.区域位置图
拟建建筑所在区域的位置
3.平面
1.明平面外形总尺寸；平面名称、面积；
2.标明疏散口位置、疏散楼梯宽度；
3.房间名称和标高；
4.防火分区示意图：注明分区面积、范围及防火门或防火卷帘。
5.绿化景观规划图
1.景观分析图：表示公共绿地、宅旁绿地、道路和道路绿地。
2.绿地明细表（见附表4）
仅用于居住区规划
6.道路交通规划图
1.标明人、车交通流线的组织形式，以及主要出入口；
2.反映公交站点、客货运站场、广场、停车场等交通设施的规模、位置；
3.标明道路控制点坐标，道路断面形式，道路交叉口设计形式；
2.表明挡土墙、台阶、护坡等设施的位置、长度、宽度和高度等尺寸。
4.消防规划图
3.道路宽度、控制点坐标、标高和纵向坡度；
4.消防车道、宽度及其转弯半径、消防登高面；
5.道路边距建筑距离；
6.消防登高面处消防车道宽不应小于6米，其路边距建筑距离应大于5米，小于11米。
建筑施工图设计深度要求汇总
建筑施⼯图设计深度要求汇总建筑设计施⼯图深度要求（初稿）⼀、建筑设计总说明（⼀）总说明应有以下内容：设计依据、⼯程概况、⼯程技术经济指标表、标⾼及单位、建筑主要⽤材及构造要求、建筑设备、建筑消防设计、建筑节能设计、标准图集引⽤⽬录及其它。
（⼈防说明随⼈防设计单独出图）（⼆）当有多栋建筑或为住宅⼩区时，除⼯程技术经济指标总表外，还应有各栋建筑⾯积及户型表。
（三）建筑主要⽤材及构造要求应对以下内容详细说明：内外墙体、内外装修、结构降板、门窗幕墙、建筑防⽔、变形缝、设备管井等。
（四）总说明参考图样见附页。
（五）建筑构造做法要有详图，特别是建筑防渗防裂设计技术措施。
⼆、总图（⼀）注重营造错落有致的地平线和天际线。
应能充分保障住宅⼩区内⾬⽔排出的顺畅，⼀般场地设计标⾼应⽐周边道路标⾼⾼0.5M以上；组团内住宅的门厅与主园路的⾼差须不⼩于0.6⽶，次园路、宅间路应⾼于主园路0.2⾄0.3⽶；每个组团中央必须有2⾄3幢建筑的±0.00线⽐其他建筑⾼出0.4⾄0.8⽶，以满⾜综合管⽹放坡的要求。
（此项须满⾜各地容积率计算的相关规定）（⼆）垃圾站通风窗不应正对临近住宅的门窗，应利⽤绿化等措施对垃圾站进⾏遮挡，尽量减少异味、视觉等对住户的影响。
（三）应尽量将各种检查井、⾬⽔井等置于隐蔽处，当这些井处在⼈⾏道及⼴场等铺装地⾯时，应结合景观设计对井⼝进⾏处理。
（四）地下室顶板覆⼟厚度道路为0.4-0.8M，绿化覆⼟为0.4-1.8M，⼀般覆⼟平均约1.1M。
因景观堆坡要求覆⼟⼤于1.0M的下⽅填充轻质材料。
（五）注意消防车道下的管道和暗沟应能承受30吨⼤型消防车的荷载。
(六) 电⼒变配电位置，应结合建筑和景观设置。
三、地下车库（⼀）地下车库净⾼（除去各类管⽹）：不低于2.2⽶，不⾼于2.4⽶。
地下室层⾼：⾮⼈防地下室为3.3-3.6⽶，⼈防地下室按地⽅规定。
如有消防车、垃圾车等特殊车辆进⼊时，地下车库净⾼按相应规范执⾏。
设计院要求CAD制图标准规范
设计院绘图标准（讨论稿）为了使我公司的计算机辅助设计逐步实现规范化、标准化、网络化特制订本标准。
以保证制图质量，提高绘图效率，做到图面清晰、简明，符合设计、施工、存档的要求。
今后，凡我公司承接的各类设计任务应用计算机辅助绘图时，均需依照本标准进行。
公司各专业各设计人员在具体使用过程中，如发现需要修改或需要补充之处，请将有关意见及资料提交总工办，以便今后对本标准进一步调整和完善。
1、工作目标（1）.规范化——有效提高工程设计的工作质量；（2）.标准化——提高工程设计的工作效率；2、工作范围本标准是我公司CAD制图的统一规则，适用于我公司建筑物、构筑物、非标设备制造及相关领域中的CAD制图。
3、一般规定工程制图除本标准规定外，严格遵照国家相关制图规范制图，要求所有图面的表达方式均保持一致。
绘图软件推荐使用天正或理正（理正建筑、天正建筑7.0）,为保证与其他单位交流的方便，保留AutoCADR2004o4、图纸字体除投标及其特殊情况外，图纸均应采取以下字体文件。
图中汉字均采用简化的仿宋字，本单位采用样式FSD（英文V小字体＞定义成mon.shx,大字体定义成fsd.shx,宽高比为0.80）,字高以毫米为单位就是字号。
图纸名称样式FSD,字高8.0mm宽高比0.8说明文字标题样式FSD,字高5.0mm宽高比0.8标注文字样式FSD字高3.5mm宽高比0.8说明文字样式FSD字高4.0mm宽高比0.8总说明样式FSD字高5.0mm宽高比0.8标注尺寸样式FSD字高3.0mm宽高比0.8注：文字标注建议使用天正内部命令，保持中西文字体高度一致。
说明文字一般应位于图面右侧。
5、图纸幅面5.1 图纸幅面：mm5.2比例6、图纸编号一个工程中，整套图纸所注写的场地、构筑物、建筑物、道路、设备等名称要统一，各专业、各设计阶段的上述名称和编号应一致。
图号表述方式：图签中图号编法说明：以2003-100S-J-Ol・（Bl）-02-A为例说明如下：为方便查阅，采用如上形式的图号编法，其中2003为工程年份』OOS中100为该项目序号（表示该年的第几个项目）S为项目类型。
总图竖向布置设计深度规定
总图竖向设计深度规定1.竖向布臵图1.1 图面1.1.1 绘出简要的地形，测量控制点，水准点和测量坐标网，绘出施工坐标网（在设计和施工认为有必要时）或控制基线，注明上述各种相应的数据；1.1.2 绘出当地规划部门给定的临近城市道路规划红线和规划建筑红线及其他城市规划控制线，并标注相关数据；1.1.3 在远离市区的独立地块上的工程项目，应标绘出给定的工程四至、征地用地界限以及坐标等相关数据。
1.1.4 绘出风向玫瑰图或指北针，补充图例和必要的工程设计说明。
1.1.5 图面上其他信息应与总平面布臵图一致。
1.2 建构筑物1.2.1 绘出建筑物外轴线轮廓线和外墙（外保温）轮廓线，绘出门和室外台阶或坡道，绘出建筑物散水（1:500比例时）；1.2.2 标出建筑物室内地坪标高，注明建筑物编号、层数；1.2.3 绘出室外构筑物，如出入口大门、围墙、水池和通风口等。
1.3 道路1.3.1 绘出道路中心线、侧石线；绘出广场及其他设计场地边界或侧石线；绘出人行道和坡道、台阶等。
－1－1.3.2 绘出停车场边界或侧石线、泊位布臵及进出通道；1.3.3 在需做道路纵断面图的情况下，应注明道路编号。
1.4 场地设计1.4.1 绘出截水沟、路侧排水沟；绘出桥梁，注明跨径、跨数和编号；绘出涵洞，注明长度、孔数、孔径和编号；1.4.2 绘出雨水口位臵；绘出场地整平和排雨水方向。
1.4.3 绘出挡土墙，并分段标注长度；在工程需要或需画纵断面图时，需标注分段编号。
1.4.4 填挖方边坡（1/1000图上高差2米及以上，1/500图上高差1米及以上者画）并标示边坡加固的位臵和范围。
1.4.5 绘出道路和场地横断面示意标志。
1.4.6 绘出跌水和急流槽等水工构筑物以及为景观所用的水工构筑物。
1.4.7 当工程需要时，绘出整体或部分场地的设计等高线图。
1.4.8 若需单独绘制场地剖面图，应在图中标出剖面位臵和剖面号。
1.5 标高标注1.5.1 标出建筑物室外散水设计标高，在建筑室内外高差变化处或散水标高变化处应重点标出；1.5.2 若对室外工程有影响，应沿边界标出地下建构筑物上顶面标高以及该点室外场地（或道路、广场等）的设计标高。
总图设计图纸深度要求
总图设计图纸深度要求总图设计图纸是工程项目中非常重要的文件，它对于整个项目的规划、布局和实施起着关键的指导作用。
为了确保总图设计的准确性和可行性，对于图纸的深度有着严格的要求。
一、总图设计图纸的组成总图设计图纸通常包括以下几个主要部分：1、总平面图：展示整个项目用地的范围、建筑物、构筑物、道路、绿化、停车场等的布局。
2、竖向布置图：反映场地的地形起伏、标高变化以及排水方向等。
3、管线综合图：整合各类管线（如给排水、电力、通信等）的走向、位置和相互关系。
4、绿化布置图：明确绿化区域的分布和植物配置。
5、土方工程图：计算土方挖填量，指导土方施工。
二、总平面图的深度要求1、用地范围清晰标注项目用地的边界，包括红线范围和周边的相邻关系，如道路、河流、建筑物等。
2、建筑物和构筑物准确绘制建筑物和构筑物的轮廓，标注其名称、层数、高度和坐标位置。
对于重要的建筑物，还应给出详细的尺寸和功能说明。
3、道路系统标明道路的中心线、边线、交叉点坐标和转弯半径。
区分主次干道，标注道路的宽度和路面材质。
同时，要表示出人行道、广场和停车场的位置和尺寸。
4、绿化景观画出绿地的范围和形状，标注主要的绿化树种和花坛、小品的位置。
5、坐标和标高给出场地内主要控制点的坐标和标高，以便于施工定位和竖向设计。
6、指北针和比例尺总平面图上必须有指北针，指明正北方向。
同时，要标注合适的比例尺，使图纸能够准确反映实际尺寸。
三、竖向布置图的深度要求1、地形地貌准确描绘场地的原始地形，包括等高线、坡向和坡度。
2、设计标高标注建筑物、道路、广场等的设计标高，以及场地的排水坡度和方向。
3、土方平衡计算并标注土方挖填方的数量和位置，力求土方平衡，减少土方运输成本。
4、挡土墙和护坡如果场地存在高差较大的区域，需要绘制挡土墙和护坡的位置、形式和尺寸。
四、管线综合图的深度要求1、管线种类和走向清楚显示各类管线（如给排水、电力、通信、燃气等）的平面位置和走向，避免管线之间的交叉和冲突。
建筑工程设计文件编制深度规定__施工图设计
•（3）尺寸起止符号
• 一般用中粗斜短线绘制，其倾斜方向应与尺寸界
•线成顺时针45°。长度宜为2~3mm；
PPT文档演模板
建筑工程设计文件编制深度规定__施 工图设计
•标注
•（4）尺寸数字 • ①图样上的尺寸， 应以实际尺寸数字为 准，不得从图上直接 量取； • ②国际规定，各 种图样标注的尺寸， 除标高及总平面图以 m为单位外，其余以
PPT文档演模板
建筑工程设计文件编制深度规定__施 工图设计
•比例
• 1、所有项目工程绘制图纸应采用A0、A1、A2、A3及A4图纸 • （除特殊情况要采用其他较大图纸）； • 2、所有总平面图采用1：500、1：1000比例画图（除特殊情况 • 可采用以下比例1：200、1：250、1：750）； • 3、所有平、立、剖面图应采用1：20、1：50、1：100及1：200 • 比例画图。尽量避免采用1：3、1：25及1：75等比例，更不 • 应采用1：2.5、1：15、1：40等比例； • 4、建筑物或构筑物的局部放大图应采用1：10、1：20、1：25、 • 1：30、1：50； • 5、配件及构造详图应采用1：1、1：2、1：5、1：10、1：15、 • 1：20、1：25、1：30、1：50
•标注
•（1）尺寸线 • 尺寸线用细 实线绘制，并与被 注长度平行；距图 样最外轮廓线之间 的距离不宜小于 10mm。平行排列 的尺寸线的距离为 7~10mm，并保持 一致；
•（2）尺寸界线
• 尺寸线一般与被注长度垂直，用细实线绘制，其一端应离开图
样轮廓线不小于2mm， 另一端超出尺寸线2~3mm；
•● 标高根据所标注的部分不同，分为建筑标高 •和结构标高两种 • 建筑标高：“建施”图中，标注在各部分的完 •成面的标高。 • 结构标高：“结施”图中，标注在结构构件的 •上、下层处的标高。
图纸要求深度及规范
一、方案设计文件编制深度：⏹总平面设计图纸1、场地的区域位置2、场地的用地范围（坐标或定位尺寸）3、场地周围拟建道路（四邻规划路、建筑物、用地性质、建筑性质及层数、场地的其它）4、场地内拟建道路、停车场、广场、绿地及建筑物的布置，各类控制线（用地红线、道路红线、建筑控制线等）相邻建筑物之间的距离及建筑物中尺寸，基地主要出入口与城市道路交叉口的距离。
5、建筑名称、出入口位置、层数建筑高度、设计标高）6、指北针或风玫瑰图，比例。
7、根据需要的分析图：功能分区、空间组合、景观分析、交通分析（人流、车流的组织、停车场及停车位置数量表示），消防分析、绿地分析、日照分析、分期建设等。
⏹二、平面图：1、平面的总尺寸、开间、进深尺寸及结构受力体系中的注网、承重墙位置和尺寸（也可用比例尺表示）。
2、各主要使用房间名称。
3、各楼层地面标高、屋面标高。
4、室内停车库的停车位和行车路线。
5、底层平面图应注明剖切线位置及编号，并注明指北针。
6、图纸名称、比例或比例尺。
7、必须说明的放大平面及布置。
⏹三、立面图：1、主要部位和最高点或主体建筑的总高度。
2、有相邻建筑时，应绘出原有建筑的建筑高度及局部立面。
3、图纸名称、比例或比例尺。
⏹四、剖面图：1、剖面应剖在高度和层数不同、空间关系较复杂的部位。
2、各层标高及室外地面标高，建筑总高度。
3、剖切编比例或比例尺。
二、建筑防火设计⏹总图：防火间距消防车道（环形）消防登高面（长边或1/4边）出入口设计：沿街长度>150M,总长度>220M⏹建筑设计：1、高度控制：多层：公建：小于24米，住宅小于10层高层：一类：>50 M, 住宅>18层，二类：<50 M, <18层2、防火分区：多层：2500 M2（5000 M2）商业、展览建筑10000M2，单层、多层的首层，符合有关规定。
地下室：500M2，商业：小于2000M2高层：塔楼：一类1000 M2, （2000 M2），二类1500 M2 （3000 M2），裙房：4000 M2（5000M2）地下室：500M2，商业：小于2000M23、防烟分区：500 M24、安全疏散：⏹多层：1、不应少于两个，安全出口的距离不小于5M。
总图设计深度参考要求
建筑总图设计深度规定总平面图1、建筑基地内需要保留的地形和地物。
建筑基地内依椐城市规划与建设单位要求，需要保留的古迹、地貌、古树等。
2、建筑基地的测量坐标（建筑坐标）网、坐标值。
建筑物正负零处的标高值（绝对标高）。
总图应按上“北”下“南”方向绘制。
根据场地形状或布局，可向左或右偏转，但不宜超过45度。
建筑坐标网与测量坐标网的画法，建筑物、构筑物坐标值与标高的标注方法，详见《总图制图标准》 GB/T 50103---2001 中，条规定。
3、建筑基地四界的测量坐标，道路红线和建筑红线或用地红线的位置。
建筑基地四角界线的测量坐标（建筑坐标）值；道路红线是指城市道路规划的用地控制线（一般用中实线或虚线表示）；建筑红线又叫建筑控制线（建筑线），是指按规划沿城市道路两侧的建筑物、构筑物基底位置，距道路红线距离的控制线（一般用中实线或虚线表示）；用地红线是指工程项目用地的使用权属范围的边界线（一般用中实线或虚线表示）。
以上三条图线，在总平面图中，要用引出线标出说明。
4、建筑基地外四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数。
5、基地内建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系）尺寸。
总图上的建筑物、构筑物名称和编号的标注方法，详见《总图制图标准》GB/T 50103---2001 中2.6.1 条规定。
6、基地内的广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡的定位（坐标或相互关系）尺寸。
7、总图中的计量单位。
总图中的坐标、标高、距离宜以米为单位，并至少取小数点后两位，不足时以“0”补齐。
道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百份计，并应取至小数点后一位，不足时以“0”补齐。
8、指北针或风玫瑰图。
指北针的划法，《房屋建筑制图统一标准》GB/T 50001-2001 中规定：其圆的直径宜为 24 mm，用细实线绘制；指针尾部的宽度宜为 3 mm，指针头部应注“北”或“N”字。
总平面图深度规定及技术经济指标详解
总平面图深度规定及技术经济指标详解总平面图深度规定（总平面图上所必需的东西）：(1)现状地形和地物；(2)测量坐标网、坐标值，场地范围的测量坐标(或定位尺寸)，角点坐标、道路红线、建筑控制线，用地红线；(3)场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位置、名称、层数、间距；(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等隐蔽工程用虚线表示)与各类控制线的距离，其中主要建筑物、构筑物应标注坐标(或定位尺寸)、与相邻建筑物之间的距离及建筑物总尺寸、名称(或编号)、层数；(5)道路、广场的主要坐标(或定位尺寸)，停车场及停车位、消防车道及高层建筑消防扑救场地的布置，必要时加绘交通流线示意；(6)绿化、景观及休闲设施的布置示意，并表示出护坡、挡土墙，排水沟等；(7)指北针或风玫瑰图；(8)主要技术经济指标基本包括：总用地面积、总建筑面积（地上、地下部分分列，不同功能性质部分分列）、建筑基底面积、绿地总面积、容积率、建筑密度、绿地率、停车泊位数、自行车停放数量等；(9)说明栏内注写：尺寸单位、比例、地形图的测绘单位、日期，坐标及高程系统名称(如为场地建筑坐标网时，应说明其与测量坐标网的换算关系)，补充图例及其他必要的说明等。
技术经济指标详解：总用地面积：开发商办理土地使用手续时，经指界测量确定并办理手续的面积，就是红线内的土地面积总和。
包括建设用地面积、代征道路面积和代征绿化面积。
总建筑面积：指在建设用地范围内单栋或多栋建筑物地面以上及地面以下各层建筑面积之总和。
计算方法：在住宅建筑中，计算建筑面积的范围和方法是：(1)单层建筑物不论其高度如何，均按一层计算，其建筑面积按建筑物外墙勒脚以上的外围水平面积计算。
单层住宅如内部带有部分楼层(如阁楼)也应计算建筑面积。
(2)多层或高层住宅建筑的建筑面积，是按各层建筑面积的总和计算，其底层按建筑物外墙勒脚以上外围水平面积计算，二层或二层以上按外墙外围水平面积计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑总图设计xx规定总平面图1、建筑基地内需要保留的地形和地物。
建筑基地内依椐城市规划与建设单位要求，需要保留的古迹、地貌、古树等。
2、建筑基地的测量坐标（建筑坐标）网、坐标值。
建筑物正负零处的标高值（绝对标高）。
总图应按上“北”下“南”方向绘制。
根据场地形状或布局，可向左或右偏转，但不宜超过45度。
建筑坐标网与测量坐标网的画法，建筑物、构筑物坐标值与标高的标注方法，详见《总图制图标准》GB/T 50103---2001中2."4.2---2."4.8条，2."5.1---2."5.4条规定。
3、建筑基地四界的测量坐标，道路红线和建筑红线或用地红线的位置。
建筑基地四角界线的测量坐标（建筑坐标）值；道路红线是指城市道路规划的用地控制线（一般用中实线或虚线表示）；建筑红线又叫建筑控制线（建筑线），是指按规划沿城市道路两侧的建筑物、构筑物基底位置，距道路红线距离的控制线（一般用中实线或虚线表示）；用地红线是指工程项目用地的使用权属范围的边界线（一般用中实线或虚线表示）。
以上三条图线，在总平面图中，要用引出线标出说明。
4、建筑基地外四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数。
5、基地内建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系）尺寸。
总图上的建筑物、构筑物名称和编号的标注方法，详见《总图制图标准》GB/T50103---2001中2.6."1条规定。
6、基地内的广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡的定位（坐标或相互关系）尺寸。
7、总图中的计量单位。
总图中的坐标、标高、距离宜以米为单位，并至少取小数点后两位，不足时以“0”补齐。
道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百份计，并应取至小数点后一位，不足时以“0”补齐。
8、指北针或风玫瑰图。
指北针的划法，《房屋建筑制图统一标准》GB/T50001-2001中规定：其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3 mm，指针头部应注“北”或“N”字。
需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
"风玫瑰图即风向频率图，是根据一个地区的气向资料---风向频率统计数据，采用一定的比例，上“北”下“南”八个方位，按风向中心吹所行成的平面图形。
9、制图比例，一般常用比例1：200、"1：500、"1：1000、"1：2000。
"可用比例1：250、"1：300、"1：400、"1：600等。
10、"基地内的建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”。
11、"注明施工图设计依据、尺寸单位、比例、高程系统及坐标系统（如为建筑坐标网时，应注明与测量坐标网的相互关系）、图例、补充图例等。
12、"综合技术经济指标一览表。
主要技术经济指标：规划总用地（R + E）：（ha）。
1.居住区用地（R）：是居住用地、公建用地、道路用地和公共绿地等四项用地的总称（ha）。
（1）住宅用地（R01）：是住宅建筑基底占地及其四周合理间距内的用地（含宅间绿地和宅间小路等）的总称（ha）。
（2）xx用地（R02）：一般称公建用地，是与居住人口相对应配建的、为居民服务和使用的各类设施的用地，应包括建筑基地占地及其所属场院、绿地和配建停车场等（ha）。
（3）道路用地（R03）：指居住区道路、小区路、组团路及非公建配建的居民汽车地面停放场地等（ha）。
（4）公共绿地（R04）：指满足规定的日照要求、适合于安排游息活动设施的、供居民共享的集中绿地，包括居住区公园、小游园和组团绿地及其它块状带状绿地等（ha）。
2.其他用地（E）：指规划范围内除居住区用地外的各种用地，应包括非直接为本区居民配建的道路用地、其它单位用地、保留的自然村或不可建设用地等（ha）。
居住户（套）数：（户/套）。
居住人口：（人）。
户均人口：（人/户）。
总建筑面积：（万m2）。
1.居住区用地内建筑总面积：（万m2）。
（1）住宅建筑面积：（万m2）。
（2）xx建筑面积：（万m2）。
2.其他建筑面积：（万m2）。
住宅平均层数：是住宅总建筑面积与住宅基底总面积的比值（层）。
高层住宅比例：是（十层及以上）高层住宅总建筑面积与住宅总建筑面积的比率（%）。
中高层住宅比例：是（七-九层）中高层住宅总建筑面积与住宅总建筑面积的比率（%）。
人口xx密度：是每公顷居住区用地上容纳的规划人口数量（人/ha）。
人口净密度：是每公顷住宅用地上容纳的规划人口数量（人/ha）。
住宅建筑套毛密度：是每公顷居住区用地上拥有的住宅建筑套数（套/ha）。
住宅建筑套净密度：是每公顷住宅用地上拥有的住宅建筑套数（套/ha）。
住宅建筑面积xx密度：是每公顷居住区用地上拥有的住宅建筑面积（万m2/ha）。
住宅建筑面积净密度：是每公顷住宅用地上拥有的住宅建筑面积（万m2/ha）。
建筑面积xx密度（容积率）：是每公顷居住区用地上拥有的各类建筑的建筑面积（万m2/ha）或以居住区总建筑面积与居住区用地面积的比值（万m2/万m2）。
总建筑面积中应包括半地下室面积。
住宅建筑净密度：是住宅建筑基底总面积与住宅用地面积的比率（%）。
总建筑密度：是居住区用地内，各类建筑的基底总面积与居住区用地面积的比率（%）。
绿地率：一定地区内，各类绿地面积的总和占该地区总面积的比例（%）。
包括公共绿地、宅旁绿地、公共服设施所属绿地和道路绿地（道路红线内的绿地），其中包括满足当地植树绿化覆盖要求、方便居民出入的地下或半地下建筑的屋顶绿地，不应包括其它屋顶、晒台的人工绿地。
停车位：指居住区内居民汽车的地面与地下停车位数量（辆）。
停车率：指居住区内居民汽车的停车位数量与居住户数的比率（%）。
地面停车位：指居民汽车的地面停车位数量（辆）。
地面停车率：指居民汽车的地面停车位数量与居住户数的比率（%）。
拆建比：是拆除的原有建筑总面积与新建的建筑总面积的比值。
竖向xx1、建筑基地的测量坐标（建筑坐标）网、坐标值。
2、建筑基地四邻原有的道路、水面、地面的关键性标高（绝对标高）。
所谓关键性标高，是指与基地内竖向设计有直接关联和影向的标高。
基地四邻原有的道路交点、变坡点标高；河、湖、沟、渠常水位标高；地面起伏点标高。
如地形平坦时，基地四邻每边也应有两个自然地面标高。
3、基地内建筑物、构筑物名称或编号，室内外地面设计标高。
建筑物、构筑物名称或编号同总平图。
室内地面设计标高，是指建筑物正负零处的标高；室外地面设计标高，是指建筑物四周散水坡脚处的标高。
4、基地内广场、停车场、运动场地的设计标高。
5、基地内道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟顶及沟底）、纵坡度、纵坡距、道路表明双面坡或单面坡，主要道路交点坐标，必要时标明道路平曲线及竖曲线要素。
6、挡土墙、护坡或土坎顶部和底部的设计标高及护坡坡度。
7、用坡向箭头表明地面坡向，当对场地平整要求严格或地形起伏较大时，可用设计等高线表示。
8、指北针或风玫瑰图。
9、制图比例，一般常用比例为1：500、"1：1000、"1：2000。
"可用比例为1：250、"1：300、"1：400、"1：600等。
10、"注明尺寸单位、比例、图例、补充图例等。
建筑总图设计时，应遵循《民用建筑设计通则》GB 50352-2005中第四章“城市规划对建筑的限定”和第五章“场地设计”的规定。
土方图1、建筑基地四界的测量坐标（或建筑坐标）。
2、建筑基地内设计的建筑物、构筑物位置，要保留的地形地物位置，均用细虚线表示。
3、20mX20m或40mX40m方格网及其定位，各方格点的原地面标高、设计标高、填挖高度、填区和挖区的分界线，各方格土方量，总土方量。
4、土方工程平衡表（略）。
5、指北针。
6、制图比例，一般常用比例为1：500、"1：1000、"1：2000。
"管线综合图1、建筑基地四界的测量坐标（建筑坐标）或注尺寸，道路红线和建筑红线或用地界线的位置。
2、各管线的平面布置，注明各管线与建筑物、构筑物的间距。
3、建筑基地外管线接入位置。
4、管线密集的地段宜适当增加断面图，标明管线与建筑物、构筑物、绿化之间及管线之间的距离，并注明主要交点上下管线的标高或间距。
5、指北针。
6、制图比例，一般常用比例为1：500、"1：1000、"1：2000。
"绿化及建筑小品xx1、给出总平面布置。
2、绿地、水面、人行步道、硬质铺地的定位。
3、建筑小品的位置（坐标或定位尺寸）、设计标高、详图索引。
4、指北针。
5、注明此寸单位、比例、图例、施工要求等。
xx图1、道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面等祥图。
2、制图比例，一般常用比例为1：10、"1：20、"1：50、"1：100。
"设计图纸的增减1、当工程设计内容简单时，竖向布置图可与总平面图合并。
2、当路网复杂时，可增绘道路平面图。
3、土方图和管线综合图，可根据设计需要确定是否出图。
4、当绿化或景观环境另行委托设计时，可根据需要绘制绿化及建筑小品的示意性和控制性布置图。
.民用建筑工程总平面图设计xxxx当前设计深度不够是建筑工程设计中的通病，除客观原因设计周期短、单方追求设计速度、不适当简化设计图纸内容外，其主观原因是设计人员对设计质量不够重视以及对制图标准、规范缺乏必要的学习，造成设计文件未能达到建设部颁《建筑工程设计文件编制深度规定》的要求。
为规范设计、确保建筑工程设计质量，现将民用建筑总平面设计中常见“病”与多发“病”加以整理为十个方面结合有关标准加以说明，供有关人员参考。
一、关于总平面图中以建筑平面哪一层作为总图平面的问题：总图制图标准GB /T50103-2001(以下简称“03标准”)第2."5.1款中规定应以含有±0."00标高的平面作为总图平面。
这是因为建筑物的全部出入口都通过这一层与外部发生联系，便于进行交通组织分析，绘制交通流线图等。
审图中经常出现总平面图中常以屋顶平面、首层平面或一层平面作为总图平面。
顺便强调的是含有±0."00标高的平面作为总平面，其可见轮廓线应为粗实线、±0."00标高以外的可见轮廓线当需要表示时应为中实线，并应在相应的轮廓线以内注明建筑层数、建筑高度等内容。
