常用井下工具原理与用途
常用井下工具原理与用途课件
利用活塞往复运动改变泵腔容积，实 现油液的吸入和排出。适用于低渗透 油田和稠油开采。
采油树的种类与用途
01
02
03
总结词
采油树是控制和调节油井 生产的设备，具有安全保 护、调节生产参数等功能 。
平板阀采油树
结构简单，成本低，适用 于小规模油田和低产油井 。
套管阀采油树
适用于高压、高产油井， 具有承受高压力和高温度 的特点。
刮刀钻头
适用于软到中硬地层，钻进时主要靠切削破岩，结构简单 ，价格低廉。
牙轮钻头
适用于中硬到硬地层，钻进时主要靠牙齿的滚动来破碎岩 石。根据牙齿材料的不同，可分为钢齿牙轮钻头、镶齿牙 轮钻头和陶瓷牙轮钻头。
PDC钻头
适用于中硬到硬地层，具有钻速高、寿命长、井下安全等 优点。根据破岩机理的不同，可分为切削型和研磨型。
DATE
ANALYSIS
SUMMAR Y
04
井下封堵工具
封隔器的种类与用途
总结词
封隔器是井下封堵工具中的重要组成部分，主要用于隔离油、气、水层，以便进行分层开采或注水等 作业。
详细描述
封隔器根据工作原理可分为压缩封隔器和扩张封隔器两类。压缩封隔器通过在管柱上施加轴向力，使 胶筒产生径向变形，从而实现密封。扩张封隔器则是通过扩张滑套，使胶筒扩张，达到密封效果。
钻铤的种类与用途
01
02
03
04
总结词
钻铤是用于增加钻柱刚度和重 量的工具，主要起到稳定井身
、防止井斜的作用。
普通钻铤
由高强度钢材制成，壁厚较薄 ，重量较轻，适用于一般钻井
作业。
加重钻铤
壁厚较厚，重量较大，适用于 需要增加钻柱重量的深井和超
井下工具_精品文档
井下工具引言井下工具是指在油田、矿山和其他类似环境中使用的工具。
由于井下环境的特殊性，这些工具需要具备一定的特点和功能，以适应恶劣的工作条件。
本文将介绍一些常见的井下工具及其特点。
1. 钻井工具钻井工具是井下工具中的重要一类，用于进行油井或矿井的钻探作业。
钻井工具通常由钻头、钻杆、钻柱、钻井液等组成，其主要功能是将钻头钻入地层并提取岩屑。
1.1 钻头钻头是钻井工具的核心部分，通常由金属材料制成。
钻头的主要作用是在钻井过程中切削地层，使井眼逐渐加大，并将岩屑带到地面。
钻头种类繁多，常见的有PDC钻头、钻石钻头等。
1.2 钻杆和钻柱钻杆是组成钻柱的一根根金属管材，连接起钻头和钻井机。
钻杆需要具备足够的强度和刚性，以承受钻井过程中的巨大压力和扭矩。
钻柱是由多根钻杆组成的整体，承载钻头的重量，并传递钻进功率。
钻柱的长度通常达到几千米，需要具备足够的承载能力和耐久性。
1.3 钻井液钻井液是一种特殊的液体，用于冷却钻头、稳定井壁、输送岩屑和提供驱动力。
钻井液还可以在一定程度上控制井口的压力和稳定钻孔。
常用的钻井液有泥浆、泡沫和气泡。
2. 井下测量工具井下测量工具是用于获取井眼轨迹、地层信息等数据的工具。
这些数据对于井下作业的规划和控制至关重要。
2.1 测井仪测井仪是一种用于测量地层性质和井眼参数的设备。
其通过发送电磁波或声波到地层，并通过接收反射信号来获取相关数据。
测井仪可以提供有关地层组成、地层厚度、孔隙度、渗透率等信息，为油田或矿山的开发提供重要依据。
2.2 井下钻进参数记录仪钻进参数记录仪用于记录钻井过程中的关键参数，包括钻进速度、扭矩、钻压、钻头位置等。
这些数据对于评估钻井效果、分析工艺问题和改进作业程序非常重要。
2.3 定向测井工具定向测井工具用于测量井眼的方位和倾角。
其通过运用磁场或重力等原理实现对井眼方位和倾角的测量。
在油井或矿井的定向钻进和定向水平井开发中，定向测井工具发挥着重要作用。
3. 井下安全工具井下安全工具在保障人员和设备安全上起到了重要的角色。
井下常用工具识别及简介
三球打捞器
4.技术规范
一、常用打捞工具
2.结构
可退式打捞筒
一、常用打捞工具
3.工作原理
当可退式卡瓦打捞筒捞获落 鱼后，上提钻具，卡瓦外螺旋 锯齿形锥面与筒体内相应的齿 面有相对位移。而将落鱼卡紧 捞出。
可退式打捞筒
4.技术规范
一、常用打捞工具
1.用途
磁力打捞器是用来打捞 在钻井、修井作业中掉入井
磁力打捞器
里的钻头巴掌、牙轮、轴、
磁力打捞器
一、常用打捞工具
3.工作原理
磁力打捞器是一个以壳体 引鞋和芯铁为两个同心环形磁 极，两极磁通路之间为无铁磁
磁力打捞器
4.技术规范
材料区域，使芯铁、引鞋最下
端有很高的磁场强度。由于磁 通路是同心的，因此磁力线呈 辐射壮，并集中于靠近打捞器 下端的中心处，可把小块铁磁 性落物磁化吸附在磁极中心。
接箍捞矛
4.技术规范
向开了若干个槽，每个槽间便
是一个卡瓦片，依其弹性变形 进入接箍母螺纹中。又靠芯轴
和卡瓦内外锥面贴合后的径向
胀力，保持对扣后的连接性能， 从而抓住落鱼。
一、常用打捞工具
1.用途
可退式卡瓦打捞矛是从鱼
腔内孔进行打捞的工具。它 既可以抓捞自由状态下的管 柱，也可以抓捞遇卡管柱， 还可以按其不同的作业要求
倒扣时，如操作不当或其它原因，可能造成多段螺纹松
动，出现落鱼螺纹倒散现象，形成多鱼顶，而增加了打
捞次数与打捞难度。
一、常用打捞工具
1.用途
母锥是一种专门从
油管、钻杆等管状落
母
锥
物外壁进行造扣打捞
的工具。可用于无内 孔或内孔堵死的圆柱 形落物进行打捞。
一、常用打捞工具
常用井下作业工具
螺杆钻具
工作原理：通过螺杆的旋转 和推进，实现钻孔和取芯
结构特点：由螺杆、钻头、 钻杆等部件组成
应用范围：广泛应用于石油、 天然气、地热等井下作业
优点：效率高、操作简便、 适应性强、使用寿命长
井下作业工具的使
04
用方法
钻头的使用方法
添加标题
钻头选择：根据井下 地质条件选择合适的 钻头类型
添加标题
考虑操作安全：选择操作简 单、安全可靠的工具
注意操作安全
确保工具质量合格，符合安全标准 操作前检查工具是否完好，有无损坏 操作时遵守操作规程，避免违规操作 定期对工具进行维护和保养，确保其性能稳定 操作过程中注意观察工具状态，发现异常及时处理 操作结束后，及时清理现场，确保安全
注意工具的可靠性
螺杆钻具的使用方法
检查螺杆钻具各部件是否完好， 确保钻具正常工作
连接钻具与钻机，确保连接牢 固可靠
启动钻机，调整钻具转速和扭 矩，确保钻具正常工作
钻具下放至井底，开始钻井作 业，注意观察钻具工作情况， 及时调整钻具转速和扭矩
钻具钻至预定深度后，停止钻 井作业，将钻具提至井口，进 行接至钻机，准备下一次钻 井作业
,
常用井下作业工具
汇报人：
CONTENTS
目 录
01 单击添加目录标题
02 井下作业工具的种类
03 常用井下作业工具的特点
04 井下作业工具的使用方法
05 井下作业工具的维护与保养
06
井下作业工具的选择与使用 注意事项
01
添加章节标题
井下作业工具的种
02
类
手动工具
手动钳子：用于夹持、 剪切、弯曲等操作
液压扩张器：用于扩张或收缩物体
井下小修作业18件常用工具(结构、原理、操作规程、使用注意事项并图配)

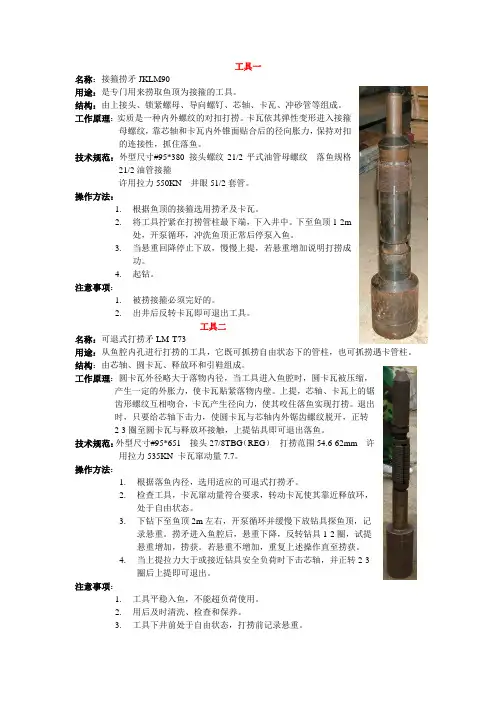

工具一名称：接箍捞矛JKLM90用途：是专门用来捞取鱼顶为接箍的工具。
结构：由上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管等组成。
工作原理：实质是一种内外螺纹的对扣打捞。
卡瓦依其弹性变形进入接箍母螺纹，靠芯轴和卡瓦内外锥面贴合后的径向胀力，保持对扣的连接性，抓住落鱼。
技术规范：外型尺寸#95*380 接头螺纹21/2平式油管母螺纹落鱼规格21/2油管接箍许用拉力550KN 井眼51/2套管。
操作方法：1.根据鱼顶的接箍选用捞矛及卡瓦。
2.将工具拧紧在打捞管柱最下端，下入井中。
下至鱼顶1-2m处，开泵循环，冲洗鱼顶正常后停泵入鱼。
3.当悬重回降停止下放，慢慢上提，若悬重增加说明打捞成功。
4.起钻。
注意事项：1.被捞接箍必须完好的。
2.出井后反转卡瓦即可退出工具。
工具二名称：可退式打捞矛LM-T73用途：从鱼腔内孔进行打捞的工具，它既可抓捞自由状态下的管柱，也可抓捞遇卡管柱。
结构：由芯轴、圆卡瓦、释放环和引鞋组成。
工作原理：圆卡瓦外径略大于落物内径，当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴紧落物内壁。
上提，芯轴、卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出时，只要给芯轴下击力，使圆卡瓦与芯轴内外锯齿螺纹脱开，正转2-3圈至圆卡瓦与释放环接触，上提钻具即可退出落鱼。
技术规范：外型尺寸#95*651 接头27/8TBG（REG）打捞范围54.6-62mm 许用拉力535KN 卡瓦窜动量7.7。
操作方法：1.根据落鱼内径，选用适应的可退式打捞矛。
2.检查工具，卡瓦窜动量符合要求，转动卡瓦使其靠近释放环，处于自由状态。
3.下钻下至鱼顶2m左右，开泵循环并缓慢下放钻具探鱼顶，记录悬重。
捞矛进入鱼腔后，悬重下降，反转钻具1-2圈，试提悬重增加，捞获。
若悬重不增加，重复上述操作直至捞获。
4.当上提拉力大于或接近钻具安全负荷时下击芯轴，并正转2-3圈后上提即可退出。
注意事项：1.工具平稳入鱼，不能超负荷使用。
常用井下工具原理与用途
5）单向阀
2、开关类
工作原理：正常情况时，单向阀处于关闭状态，如要打开单向阀需 下入插入管柱，达到额定插入力时，可打开单向阀通道，如需要关 闭单向阀时，取出插入管柱，阀扭簧的弹力处关闭，可以防止井中 液体返吐。
39
2、开关类 6）YKG型液压开关器
通过地面向套管加液压控制开关状态，并且始终处于正向关闭，防 止地面液体进入地层产生污染。
密封作用，反向循环流井时，堵塞器压缩弹簧，使 通道打开，实现反向洗井。
37
2、开关类 4）多功能分酸器
上接头
中心管
球 锁块 滑套芯子 弹簧 下接头
多功能分酸器结构示意图
工作原理：投球蹩压，打掉滑套芯子使压裂（反洗）通道打开，可 进行酸压以及反洗施工。上提管柱解封，锁块滑入中心管内，从而 使上接头与中心管脱离，补偿机构打开，实现逐级解封功能，反洗 通道在弹簧作用下自动关闭，不影响对下部管柱反洗井。
27
4、卡瓦式封隔器
6）可取式桥塞
用途：用于压裂、堵底水等施工作业 。 结构：如图所示。 工作原理：坐封：油管内打压，助座器两级活塞带动外套下行，推 动上胶筒和上锥体下行，同时助座器锁紧机构解锁，使下中心管上 行，带动下胶筒和下锥体上行，使上、下胶筒坐封，双向卡瓦坐卡。 继续提高压力，剪断丢手销钉，上提管柱实现丢手。 解封：下入打捞工具，打捞矛进入打捞筒中，上提管柱剪断解封销 钉，使锁块解锁，继续上提，卡瓦回收，桥塞解卡、解封。 主要技术参数
工作压差：60MPa； 工作温度：150℃
28
汇报内容
1 前言 2 封隔器 3 控制工具 4 分层工艺管柱
29
1）水力锚
1、锚类
工作原理：从油管内加压，靠液力作用压缩弹簧，使锚爪伸出，卡 在套管壁上，起到锚定管柱的作用；放掉管柱内压力，锚爪在弹簧 的作用下收回解卡。
井下作业常用工具20件
一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
井下作业常用工具20件
一、公锥【1】1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
5、技术规范型号外形尺寸mm 接头螺纹抗拉极限KN 打捞直径mm GZ105-1 φ105×535 NC31（210）932 54～77 GZ105-2 φ105×475 NC31（210）932 72～906、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
4、技术规范型号接头螺纹外形尺寸打捞范围MZ/NC31-1 NC31（210）φ114×350 φ73油管、钻杆MZ/NC31-2 NC31（210）φ114×390 φ73油管、钻杆加厚部位MZ/NC31-3 NC31（210）φ115×440 φ73加厚油管、钻杆接箍5、工作原理它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
常用井下工具介绍.
钻杆,配水器等
外壁进行打捞 落物并进行倒 扣的可退式工 具，依靠两个 锥面或斜面上 的相对运动 夹紧或松开落 鱼，靠键和键 槽传递扭矩。
一.打捞工具
杆管类打捞工具 提 放 式 倒 扣 捞 矛
用于从油 管,钻杆,配 水器等有内 腔类落物内 部进行打捞 并进行倒扣 的可退式工 具，利用长 短轨迹槽的 换向和锥面 胀紧的原理 来实现打捞 释放
一.打捞工具
落物打捞方法、步骤应遵循以下原则：
① 搞清基本情况，• 包括井身结构、造成落物的原因、落物在井下的深度位置及有无变形、 沙埋等，必要时可打铅模或测井探试，综合分析井下落物的位置和形态; ②选择合适的打捞工具或根据落物情况自行设计制作工具，要考虑落物遇卡问题，计算好 打捞可能遇到的最大负荷，选择足够强度的工具设备。 ③杆管类落物要考虑使用拨勾、引鞋等工具，以便于落鱼进入工具内。 ④绳索类落物不会象杆管类落物那样坠落井底，而是在中途散落，形态不固定，深度及鱼 顶形态不易掌握，打捞时很容易越过工具造成卡钻，所以选择工具时，应考虑带有大头压盘 （亦称限位板），压盘的直径应大于套管内径与落物直径之差。 ⑤可根据悬重变化判断是否捞住落物，轻重量落物要根据工具特性或打捞深度变化判断是 否捞住落物; ⑥必要时,可考虑套铣方法进行辅助打捞处理。
切割类工具主要有：震击器、机械式内割刀、机械式外割刀、水力 式内割刀、水力式外割刀、化学割刀、聚能割刀 震击类工具主要有：液压上击器、机械上击器、开式下击器、闭式 下击器、液体加速器、气体加速器、双向震击器、超级震击器。 鱼顶整形类工具主要有：鱼顶修整器、冲击整形器、滚球整形器。 倒扣类工具主要有：倒扣器、倒扣捞筒、倒扣捞矛、倒扣安全接头、提 放式倒扣捞矛、提放式倒扣捞筒。
一.打捞工具
杆管类打捞工具 三 球 式 打 捞 器
井下作业常用工具工具
由上接头、矛杆、卡瓦、锁块及螺钉等组成。
三、 技术规范：
规格型号HLM-D（S）73，外径105（mm） 接头螺纹NC31（210） 打捞尺寸52.6~64mm 许用拉力781kN 长度550，650，750，800，1000，1200，1500，1800，2000mm
4、 如管柱未卡，可直接下此工具，如遇卡严重，可配合震击类工具使用。
第八、 短鱼顶打捞筒
一、 用途：
打捞鱼头离卡点距离很短或鱼顶在接箍以上长度很小的落物。一般鱼头露出50mm就能被抓住。
二、 结构：
上接头、控制环、蓝式卡瓦、筒体、引鞋（很短，约20mm，卡瓦离底部很近）等
三、 作用原理：
六、注意事项：
1打捞时 不允许猛顿鱼顶，以防止鱼顶或打捞螺纹顿坏。
2注意分析判断造扣位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果。
第二、 母 锥
一 、用途：
是一种专门用于从管柱外壁进行造扣打捞的工具，如油管、钻杆等。
二 、结构：
是长筒形整体结构，有上接头与本体两部分构成。接头上有正反扣标志槽。本体内锥面上有打捞螺纹。
螺旋式卡瓦打捞筒：上接头、壳体总成、螺旋式卡瓦、控制环、密封圈、引鞋
三、 作用原理：
捞获落鱼后，上提钻具，卡瓦外螺旋锯齿形锥面与筒体内相应的齿面有相对位移，将落鱼卡紧捞出。
四、 技术规范：
A系列可退式打捞筒：规格型号LT-03TA 外形尺寸114*846mm 接头螺纹NC31 打捞尺寸:不带台肩72~74.5mm;带台肩77~79mm
抗拉极限≥932kN,
四、作用原理：
公锥进入打捞鱼腔之后，加适当钻压旋转钻具吃入落物内壁进行造扣，当其能承受一定的拉力和扭距时，可采用上提或倒扣的办法将落物全部或部分捞出。
井下工具原理
一、公锥1名称型号：GZ105-1公锥2、用途：专门从油管、钻杆、套铣筒、封隔器等有孔落物的内孔进行造扣打捞的工具。
主要用于有接箍的油管或厚壁管类落物。
3、结构：公锥是长锥形整体结构，分接头和打捞丝扣两部分。
接头上部有与钻杆相连接的螺纹，有正反扣标志槽，便于归类与识别。
4、原理：当公锥进入打捞内孔之后，加适当钻压并转动钻具，迫使打捞丝扣挤压吃入落物内壁进行造扣。
当所造之扣能承受一定的拉力和扭距时，可采取上提或倒扣的办法将落物全部或部分捞出。
5、技术规范：（1）规格型号：GZ105-1 (2)外形尺寸：Ø105mmx535mm （3）接头螺纹：NC31（210）（4）使用规范及性能参数：㈠打捞螺纹表面硬度HRC60-65. ㈡抗拉极限：大于等于932Mpa. ㈢冲击韧性：大于等于58.8S/cm3. ㈣打捞直径：54－77mm。
6、操作方法：当工具下至鱼顶上部1-2m时，开泵循环，并逐渐下放工具至鱼顶，观察泵压变化。
如泵压突然上升，指重表悬重下降，说明公锥进入鱼腔，可以进行造扣打捞。
如果悬重逐步下降而泵压并无变化，说明公锥插入鱼腔外壁的套管环形空间，应上提钻柱，然后转动管柱，重对鱼腔，直至悬重与泵压均有明显变化（公锥入腔），才能加压造扣进行打捞。
打捞鱼腔畅通，泵压无明显变化的落鱼时，应增加扶正找中接头或采用引鞋结构，以防止造扣位置错误，酿成事故。
7、注意事项：打捞操作时，不允许猛顿鱼顶，以防将鱼顶或打捞螺纹顿坏。
尤其应注意分析判断造扣螺纹位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果。
二、母锥1、名称型号：MZ/NC31-1母锥2、用途：母锥是一种专门从油管、钻杆等管状落物外壁进行造扣打捞的工具。
可用于无内孔或内孔堵死的圆柱形落物进行打捞。
3、结构：母锥是长筒形整体结构，由上接头与本体两部分构成。
上接头有正反扣标志槽（一道槽为正扣。
两道槽为反扣），本体内锥面上有打捞螺纹。
30种！详解井下作业工具
30种！详解井下作业工具1、滑块卡瓦打捞矛工具名称：滑块卡瓦打捞矛工具型号：HLM-D(S)73工具用途：内捞工具，专门打捞具有内孔的落物，也可进行倒扣作业或配合其他工具使用。
工具结构：上接头、矛杆、卡瓦、锁块及螺钉。
工具原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
操作方法：1、地面检查、丈量，滑道上涂抹机油，卡瓦运动灵活。
2、下至鱼顶，记好悬重及方入，开泵洗井。
3、下放引入鱼腔，观察碰鱼方入和入鱼方入及悬重变化，上提悬重增加，捞获。
4、倒扣作业时，提至设计负荷，再增加10-20KN。
注意事项：对落鱼重量较大或鱼顶为油管外螺纹或遇卡严重时采用引鞋。
2、一把抓工具名称：一把抓工具型号：51/2套管一把抓工具用途：专门用于打捞井底不规则的小件落物，如钢球、凡尔座、螺栓、螺母、刮蜡片、钳牙、扳手、胶皮等。
工具结构：上接头、筒身、抓齿。
工作原理：依靠抓齿弯曲变形原理捞获落物。
操作方法：1、下至井底以上1-2m开泵洗井，冲洗干净落鱼上部沉砂。
2、下放钻具，指重表略有显示时，相对井底方入找出最大方入，加压20-30KN，转3-4圈，指重表恢复后，再加压10KN左右，转5-7圈。
3、上提钻具下放加压20-30KN，将变形抓齿顿死，即可起钻。
注意事项：1、齿形根据落物种类选择或设计。
2、提钻轻起轻放，不允许敲打钻柱。
3、接箍捞矛工具名称：接箍捞矛工具型号：JKLM73工具用途：专门捞取鱼顶为接箍的工具。
工具结构：上接头、锁紧螺母、导向螺钉、芯轴、卡瓦、冲砂管。
工具原理：是一种内外螺纹的对扣捞矛。
操作方法：1、根据鱼顶接箍规格选择捞矛及卡瓦。
2、下至鱼顶以上1-2m开泵循环，冲洗正常后停泵入鱼。
悬重下降停止下放，上提，悬重增加捞获。
3、起钻。
注意事项：被捞接箍必须完好。
反转卡瓦即可退出工具。
4、可退式打捞矛工具名称：可退式打捞矛工具型号：LM-T73工具用途：是从鱼腔内孔进行打捞的工具。
井下作业工具大全
措施层
割缝喷砂器
二、分层注水工艺管柱
1)、套管保护分层注水管柱。
套管保护液 Y341封隔器 偏配 注水层 Y341封隔器
用途：主要注水井分层注水， 并保护油套管。
偏配
952-1凡尔 注水层 注水层 筛管丝堵
工作原理：油管内蹩压坐封封 隔器，将不同注水层和套管环 空封隔，通过投捞调配偏心配 水器的水咀尺寸，调整不同层 位的注水量。
特点：该管柱注水层数与封隔 器级数相同，套管保护液保护 上部油套管。
2)、高压注水管柱。
用途：主要用于超高压注水。 工作原理：从油管内投球,打压至 设计压力,打开球座,同时坐封封隔 器,封隔下部注水层与上部油套环 行空间,在高压注水时,对套管实现 保护。连通阀在必要时可实现环空 与油管内外的连通。 特点：该管柱由Y241型封隔器等工 具组成，可有效锚定和扶正管柱并 实现管柱伸缩补偿，满足40MPa以 上超高压注水的需要。
一、酸化压裂管柱
1)、酸化压裂下层管柱。
用途及范围：主要用于 深井酸化或压裂下层。
安全接头 水力锚 Y341或Y241封隔器 坐封球座
工作原理:从油管内投球, 打压至设计压力,打开球 座,同时坐封封隔器,封 隔下部措施层与上部油 套环行空间,在高压措施 施工时,对套管实现保护。
措施层
2)、深井高温高压酸压管柱。
封堵层
Y341堵水封隔器 采油层
支撑器
坐封球座
2)、整体堵水采油管柱。
抽油泵
用途：主要用于卡堵水采油。 工作原理：泵抽管柱带封隔器下井， 通过旋转或上提下放方式实现封隔 器坐封，选定油层实现分层开采。
封堵层
Y221封隔器或 Y211封隔器 采油层
特点：该管柱由机械卡瓦式封隔器 等工具组成，采用堵水采油一体化 管柱结构。
常用井下作业工具介绍课件
