基于单片机的智能台灯设计
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计摘要LED 台灯具有节能、环保、寿命长的特点，越来越受到人们的青睐。
本文设计了一款基于单片机的智能 LED 台灯，通过单片机控制LED灯的亮度和色温，实现智能调光和调色功能，同时提供人体感应、定时开关等智能功能，以满足用户的不同需求。
关键词LED 台灯；单片机；智能控制；调光；调色二、设计原理2.1 单片机选择在本设计中，我们选择了常见的 STM32 单片机作为控制核心。
STM32 具有丰富的外设资源和强大的计算能力，可以很好地满足 LED 台灯的智能控制需求。
2.2 亮度调节LED 台灯的亮度是通过 PWM（脉冲宽度调制）来实现的。
通过控制 PWM 的占空比，可以精确地调节 LED 的亮度。
我们可以通过单片机的定时器来产生 PWM 信号，从而控制LED 的亮度。
2.3 色温调节LED 台灯的色温调节可以通过控制 RGB LED 或者使用特殊的 LED 芯片来实现。
在本设计中，我们选择了使用特殊的 LED 芯片，通过改变驱动电流的大小来调节 LED 的色温。
这样可以实现从冷白光到暖白光的平滑调节，满足用户对不同环境的需求。
2.4 智能功能为了提升 LED 台灯的智能化程度，我们还加入了人体感应和定时开关等功能。
通过红外传感器可以检测到人体的存在，并自动调节灯光的亮度和色温；定时开关可以让用户设定 LED 台灯的开关时间，方便用户根据生活习惯来控制台灯的开关。
三、硬件设计3.1 LED 选择LED 台灯的光源选择是非常重要的，我们选用了高亮度的 SMD LED，其发光效率高，寿命长，且色温范围广，可以满足用户对不同色温的需求。
3.2 单片机控制电路单片机控制电路主要包括电源模块、人体感应模块、PWM 生成模块和电流调节模块。
电源模块负责对 LED 台灯整体的供电，人体感应模块负责检测人体的存在，PWM 生成模块负责产生调节 LED 亮度的 PWM 信号，电流调节模块负责调节 LED 的色温。
基于单片机的智能LED台灯设计

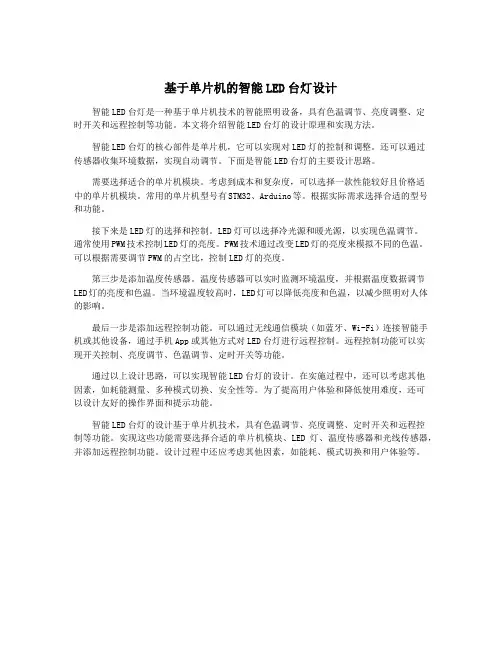

基于单片机的智能LED台灯设计智能LED台灯是一种基于单片机技术的智能照明设备，具有色温调节、亮度调整、定时开关和远程控制等功能。
本文将介绍智能LED台灯的设计原理和实现方法。
智能LED台灯的核心部件是单片机，它可以实现对LED灯的控制和调整。
还可以通过传感器收集环境数据，实现自动调节。
下面是智能LED台灯的主要设计思路。
需要选择适合的单片机模块。
考虑到成本和复杂度，可以选择一款性能较好且价格适中的单片机模块。
常用的单片机型号有STM32、Arduino等。
根据实际需求选择合适的型号和功能。
接下来是LED灯的选择和控制。
LED灯可以选择冷光源和暖光源，以实现色温调节。
通常使用PWM技术控制LED灯的亮度。
PWM技术通过改变LED灯的亮度来模拟不同的色温。
可以根据需要调节PWM的占空比，控制LED灯的亮度。
第三步是添加温度传感器。
温度传感器可以实时监测环境温度，并根据温度数据调节LED灯的亮度和色温。
当环境温度较高时，LED灯可以降低亮度和色温，以减少照明对人体的影响。
最后一步是添加远程控制功能。
可以通过无线通信模块（如蓝牙、Wi-Fi）连接智能手机或其他设备，通过手机App或其他方式对LED台灯进行远程控制。
远程控制功能可以实现开关控制、亮度调节、色温调节、定时开关等功能。
通过以上设计思路，可以实现智能LED台灯的设计。
在实施过程中，还可以考虑其他因素，如耗能测量、多种模式切换、安全性等。
为了提高用户体验和降低使用难度，还可以设计友好的操作界面和提示功能。
智能LED台灯的设计基于单片机技术，具有色温调节、亮度调整、定时开关和远程控制等功能。
实现这些功能需要选择合适的单片机模块、LED灯、温度传感器和光线传感器，并添加远程控制功能。
设计过程中还应考虑其他因素，如能耗、模式切换和用户体验等。
基于52单片机的智能台灯设计
基于52单片机的智能台灯设计智能台灯是一种集成了多种智能化功能的家居灯具，不仅可以智能调节光线亮度和色温，还可以通过智能控制实现定时开关、光线感应和远程操控等功能。
而则是通过利用52单片机的强大功能和灵活性，结合传感器、无线通信模块等元件，实现了更加智能化的台灯设计方案。
本文将从硬件设计、软件设计和功能实现等方面对基于52单片机的智能台灯设计进行深入分析和研究。
一、硬件设计基于52单片机的智能台灯设计的硬件部分主要包括单片机模块、传感器模块、光源模块和无线通信模块等。
单片机模块是整个智能台灯的核心控制部分，负责接收用户指令和传感器数据，控制光源的亮度和色温等。
传感器模块通常包括光线感应传感器、温湿度传感器和人体红外传感器等，用于感知环境的光线、温度和人体等信息。
光源模块则是智能台灯的光源部分，可以采用LED灯珠等光源元件，通过单片机控制实现光线的调节。
无线通信模块可以选择WiFi模块、蓝牙模块或者ZigBee模块，用于实现智能台灯和智能手机或者智能家居系统的连接和通讯。
在硬件设计中，需要考虑电路的稳定性和可靠性，以及元件之间的接口和通讯方式。
同时，还需要考虑到整体设计的美观性和实用性，尽可能减小台灯本身的体积和重量，提升用户体验和便利性。
最终设计出符合要求的硬件方案，是成功实现智能台灯设计的基础和关键。
二、软件设计基于52单片机的智能台灯设计的软件部分主要包括单片机程序设计和手机App设计两个方面。
单片机程序设计是整个智能台灯系统的核心，主要负责控制台灯的各种功能和操作。
在单片机程序设计中，需要实现光源的亮度和色温调节、定时开关功能、光线感应和人体感应等功能。
通过合理的算法设计和程序编写，实现智能台灯的智能化控制和操作。
手机App设计则是智能台灯与用户之间的桥梁，用户可以通过手机App对智能台灯进行远程控制和设置。
在手机App设计中，需要实现与智能台灯的通讯和数据传输，以及用户界面的设计和操作交互。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计一、设计方案1.硬件部分单片机选用STM32F103C8T6，这款单片机具有丰富的外设资源，可以满足LED台灯的控制需求。
LED灯珠选用RGB三色灯珠，可实现丰富的光色变换。
电源部分采用稳压电源芯片，保证LED台灯的稳定工作。
控制部分采用红外接收模块，实现遥控功能。
还可以添加温湿度传感器、光敏传感器等传感器，实现台灯的智能化控制。
软件部分的设计主要包括单片机程序设计和手机APP开发。
单片机程序设计主要实现以下功能：控制LED灯珠的亮度、颜色和模式，接收红外遥控信号，接收传感器信号，并通过串口通信将数据传输到手机APP。
手机APP主要实现远程控制LED台灯，设置定时开关机，查看温湿度和光照强度等功能。
二、设计实现步骤首先进行硬件设计，按照功能模块划分，设计PCB板。
在设计PCB板时，要充分考虑电路的可靠性和稳定性，尽量减小电路的干扰和损耗。
2.软件设计单片机程序设计采用C语言进行编程，主要包括LED灯控制程序、红外遥控程序、传感器数据处理程序等。
手机APP开发采用Android或IOS平台进行开发，主要使用Java或Swift语言进行编程。
3.联调测试完成硬件设计和软件编程后，进行联调测试。
首先对硬件进行功能测试，确保各个模块能正常工作。
然后进行软件联调测试，确保单片机和手机APP之间能正常进行数据通信。
4.生产制造完成联调测试后，进行生产制造。
首先进行小规模生产，进行功能测试和质量检验。
然后进行大规模生产，生产成品LED台灯。
5.市场推广LED台灯生产完成后，进行市场推广。
通过线上线下渠道进行推广，让更多的消费者了解到智能LED台灯的优点，并购买使用。
三、设计特点1.节能环保LED灯具有节能环保的特点，与传统白炽灯相比，LED灯具有更高的光效，能有效节省能源，减少能源消耗，降低环境污染。
2.色彩丰富RGB LED灯珠能够发出红、绿、蓝三种颜色的光，通过不同比例的混合可以发出丰富的颜色，满足人们对灯光色彩的多样化需求。
基于单片机的智能台灯设计

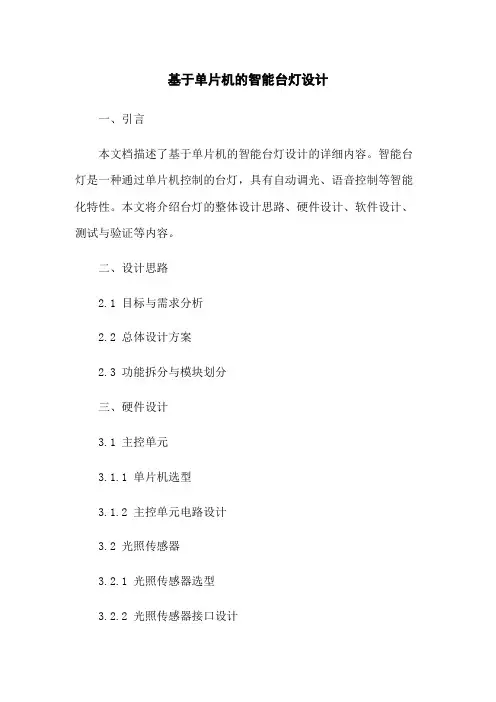

基于单片机的智能台灯设计一、引言本文档描述了基于单片机的智能台灯设计的详细内容。
智能台灯是一种通过单片机控制的台灯，具有自动调光、语音控制等智能化特性。
本文将介绍台灯的整体设计思路、硬件设计、软件设计、测试与验证等内容。
二、设计思路2.1 目标与需求分析2.2 总体设计方案2.3 功能拆分与模块划分三、硬件设计3.1 主控单元3.1.1 单片机选型3.1.2 主控单元电路设计3.2 光照传感器3.2.1 光照传感器选型3.2.2 光照传感器接口设计3.3 LED灯光模块3.3.1 LED灯光模块选型3.3.2 LED灯光模块电路设计3.4 语音识别模块3.4.1 语音识别模块选型3.4.2 语音识别模块接口设计3.5 电源与供电模块3.5.1 电源选型3.5.2 电源电路设计四、软件设计4.1 系统框架设计4.2 光照传感器数据采集与处理4.3 LED灯光控制算法设计4.4 语音控制算法设计4.5 系统交互界面设计五、测试与验证5.1 硬件测试5.1.1 主控单元功能测试5.1.2 光照传感器功能测试5.1.3 LED灯光模块功能测试5.1.4 语音识别模块功能测试5.1.5 电源与供电模块测试5.2 软件测试5.2.1 系统功能测试5.2.2 性能测试5.3 验证结果与分析附件：附件一、电路原理图附件二、电路板布局图附件三、系统软件代码法律名词及注释：1、单片机：也称为微控制器，是一种集成了微处理器核心、存储器、输入输出接口以及其他辅助功能的集成电路芯片。
2、光照传感器：用于感知光照强度的传感器，常用的有光敏电阻、光电二极管等。
3、LED灯光模块：采用LED作为光源的照明模块，具有高效、节能等特点。
4、语音识别模块：用于将语音信号转换为数字信号并进行语音识别的模块，常用的有声学模型、语音识别算法等。
基于单片机的智能台灯设计
基于单片机的智能台灯设计一、引言二、智能台灯的功能需求分析（一）亮度调节用户能够根据不同的使用场景和个人需求，灵活调节台灯的亮度。
例如，在阅读时需要较高的亮度，而在睡前阅读时则需要较柔和的光线。
（二）色温调节提供不同的色温选择，如冷光、暖光和自然光，以适应不同的环境和视觉需求。
（三）自动感应具备人体感应功能，当人靠近时自动亮起，人离开一段时间后自动熄灭，节省能源。
（四）定时功能可以设置定时关闭，避免用户在使用过程中睡着而忘记关灯。
（五）光线自适应能够根据周围环境的光线强度自动调整台灯的亮度，保持舒适的照明效果。
（一）单片机选择选用合适的单片机作为控制核心，如 STM32 系列。
STM32 具有高性能、低功耗、丰富的外设接口等优点，能够满足智能台灯的控制需求。
（二）光照传感器采用光敏电阻或环境光传感器，实时检测周围环境的光线强度，并将信号传输给单片机进行处理。
（三）人体感应模块使用红外热释电传感器来检测人体的存在，当有人靠近时，传感器输出信号给单片机，控制台灯亮起。
（四）LED 驱动电路选择合适的 LED 驱动芯片，如恒流驱动芯片，以保证 LED 灯珠的稳定工作和亮度调节。
（五）按键模块设置若干按键，用于用户手动调节亮度、色温、定时等功能。
（六）显示模块可以采用液晶显示屏（LCD）或数码管，显示当前的亮度、色温、定时时间等信息。
（一）主程序流程系统初始化后，进入主循环。
不断检测光照传感器、人体感应模块和按键模块的输入信号，根据信号执行相应的操作，如调节亮度、色温、控制台灯的开启和关闭等。
（二）亮度调节算法通过 PWM（脉冲宽度调制）技术实现亮度调节。
根据用户设定的亮度值，调整 PWM 信号的占空比，从而改变 LED 的平均电流，实现亮度的变化。
（三）色温调节算法采用不同颜色的 LED 灯珠（如冷白、暖白），通过调节两种颜色LED 灯珠的电流比例，实现色温的变化。
（四）人体感应处理当人体感应模块检测到有人靠近时，立即开启台灯，并根据环境光强度自动调整亮度。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计智能LED台灯是一种集成了智能控制和LED照明技术的台灯产品。
其主要特点是可以通过手机APP或遥控器进行灯光的调节，可以调节亮度、色温和灯光颜色等参数，实现更加智能化和个性化的照明效果。
智能LED台灯是基于单片机的设计，单片机作为控制中心，负责处理各种指令和控制台灯的各项功能。
设计智能LED台灯的关键是合理选用单片机和合适的传感器、通信模块以及LED灯源，保证整个系统的稳定性和可靠性。
首先，在单片机的选择上，可以考虑使用市面上较为常见的8位单片机，如AT89C51系列或PIC系列。
这类单片机易于编程，具有丰富的外设资源和强大的控制能力，适用于智能LED台灯的设计。
其次，传感器的选用也非常重要。
智能LED台灯可以配备光照传感器，通过检测周围环境的亮度，自动调整灯光的亮度和色温，以提供更加舒适的照明效果。
此外，还可以添加触摸传感器，使用户可以通过轻触台灯实现调光、调色温等操作，提供更加便捷的使用体验。
通信模块是实现智能控制的重要组成部分。
可以选择蓝牙、Wi-Fi、红外等通信方式，实现台灯与手机或遥控器的连接和控制，使用户可以通过手机APP或遥控器灵活地调节灯光参数。
此外，还可以通过通信模块实现智能家居系统的集成，实现联动控制。
LED灯源的选择是影响台灯照明效果的关键因素。
可以选择高亮度、高显色指数的LED灯珠，保证台灯的亮度和颜色还原效果。
此外，还可以考虑采用PWM（脉宽调制）技术，通过调节LED灯珠的脉宽和频率，实现精确的灯光调节，提高台灯的色彩可调范围和灯光稳定性。
最后，智能LED台灯的电路设计需要合理配置电源电路、保护电路等。
电源电路可以采用开关电源或转换电源，以确保灯具稳定可靠的供电。
保护电路可以考虑添加过载保护、过热保护等功能，防止灯具的损坏和安全隐患。
综上所述，基于单片机的智能LED台灯设计涉及到单片机选择、传感器选用、通信模块的设计以及LED灯源的选择等多个方面。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计1. 引言1.1 背景介绍LED 台灯现在已经成为时尚家居中不可或缺的一部分，它带来了舒适的照明效果，同时也具备节能、环保等优点。
随着科技的不断发展，人们对于台灯的功能和设计要求也越来越高。
基于单片机的智能LED 台灯设计应运而生，它不仅可以实现智能控制，还能够实现多种照明效果，满足不同场景下的需求。
传统的LED 台灯往往只是简单地提供照明功能，无法灵活地调节亮度和色温。
而基于单片机的智能LED 台灯设计则可以通过编程控制LED 光源的亮度和色温，实现渐变、闪烁等效果。
搭配传感器和无线通信模块，还可以实现自动调节光线、远程控制等功能，为用户带来更便捷、智能的照明体验。
通过对基于单片机的智能LED 台灯设计进行研究，不仅可以提升LED 台灯的功能和性能，还可以推动照明科技的发展，为人们的生活带来更大的便利和舒适。
【字数：225】1.2 研究意义LED灯具有节能、环保、耐用等优点，而智能LED台灯可以根据环境光照和用户需求智能调节光线亮度和颜色温度，提升用户体验。
基于单片机的智能LED台灯设计不仅可以实现智能控制功能，还可以通过合理的电路设计和程序算法提高LED灯的使用寿命和稳定性。
智能LED台灯设计结合了单片机技术和光电技术，具有较高的技术含量，可供学术研究和工程应用。
研究基于单片机的智能LED台灯设计具有重要的意义，有助于推动LED照明技术发展，提升LED产品的性能和智能化水平，满足人们对高品质生活的需求。
【字数：204】1.3 研究目的研究目的是通过设计基于单片机的智能LED台灯，实现灯具的智能化控制和节能优化。
具体目的包括：1. 设计一款高性能的LED灯具，通过单片机控制实现灯光的亮度调节和色温调节，提高灯具的灵活性和便捷性。
2. 开发一套智能照明控制系统，通过单片机实现灯具的远程控制和定时开关功能，提升用户体验和舒适度。
3. 设计具有美观实用性的LED台灯外观，使其外观设计与功能实用性相结合，吸引用户的注意并增加产品的市场竞争力。
基于单片机的智能台灯设计
基于单片机的智能台灯设计目录...................................................................... .......................... .1 1、1 设计内容及要求 ....................................................................1 1、2设计构思 ..................................................................... ........... 1 1、3系统组成及电路设计: ......................................................... 2 1、4 总体电路图 ..................................................................... ....... 3 2、1 89C51单片机 ..................................................................... . (4)2、1、1 结构特点 (4)2、1、3 AT89C51单片机的管脚说明 (5)2、1 传感器及信号处理电路 (8)2、1、1 热释电红外传感器的结构组成及工作原理 (9)2、1、3 光敏电阻 .............................................................. 12 2、2 计时提醒电路 ......................................................................142、2、1 基本原理 (15)2、2、4 计时提醒电路的仿真结果 .....................................18附录 ..................................................................... .. (19)第一章设计思路1、1 设计内容及要求一、设计内容设计一智能台灯控制器，实现照明控制系统的人性化，其功能如下:1、亮度足够时灯光关闭，在亮度不足时，有人走近自动点亮，并根据周围环境的亮度自动调节灯泡的功率;2、点亮时开始计时，计时达到一小时时发出灯光闪烁信号，提醒使用者起立活动;3、具有温度测量及显示功能。
基于51单片机的智能LED台灯设计
基于51单片机的智能LED台灯设计智能LED台灯是一种基于51单片机的智能家居产品，它结合了LED照明技术和智能控制技术，能够实现远程控制、光线感应、色温调节等多种功能。
下面将详细介绍智能LED台灯的设计。
1.设计要求智能LED台灯的设计要求包括以下几个方面：1.1外观设计：台灯外观简洁大方，符合人体工学原理，便于使用和操作。
1.2光线感应：根据环境光强度感知灯光亮度，实现自动调光。
1.3远程控制：利用无线技术实现对台灯的远程控制，实现开关、调光、调色等功能。
1.4色温调节：根据不同需求调节台灯的色温，例如白天使用冷色光照明，晚上使用暖色光。
1.5电源管理：具备过载、过压、过流保护功能，确保台灯的安全使用。
1.6节能环保：尽量采用低功耗的LED光源，减少能源消耗。
2.设计方案2.1硬件设计智能LED台灯的硬件设计主要包括单片机、LED光源、传感器和电源。
2.1.1单片机：选择51单片机作为控制核心，具有较高的性能和稳定性。
2.1.2LED光源：选择高亮度、节能的LED作为光源，使用PWM调光技术实现亮度的调节。
2.1.3光线传感器：使用光敏电阻作为光线传感器，通过检测环境光强度来实现自动调光功能。
2.1.4温度传感器：使用温度传感器，实时检测环境温度，并根据温度调节台灯的色温。
2.1.5无线模块：选择合适的无线模块，实现远程控制功能。
2.1.6电源管理：设计适当的电源管理电路，确保电源的稳定性和安全性。
2.2软件设计智能LED台灯的软件设计主要包括系统架构设计、功能实现和外设驱动。
2.2.1系统架构设计：将整个系统分为传感器数据采集模块、控制模块、通信模块和驱动模块。
2.2.2自动调光功能：通过光线传感器检测环境光强度，根据设定的光照亮度范围，控制LED光源的亮度。
2.2.3远程控制功能：利用无线通信模块，实现远程控制台灯的开关、调光和调色功能。
2.2.4色温调节功能：通过温度传感器监测环境温度，根据设定的温度范围，控制LED光源的色温。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计智能LED台灯是一种集成了单片机技术的台灯产品，具有智能控制、节能环保、颜色温度调节等多种功能。
它不仅可以提供舒适的光源，还可以实现智能控制和灯光效果的调节，适应不同的环境需求。
本文将介绍基于单片机的智能LED台灯的设计原理、硬件结构和软件系统，并分析其在实际应用中的优势和前景。
一、设计原理基于单片机的智能LED台灯的设计原理主要包括单片机控制、LED驱动、传感器检测和无线通信等方面。
单片机作为整个台灯系统的核心控制器，负责实现各种功能的控制和调节。
LED驱动模块通过单片机控制实现对LED灯珠的亮度、颜色等参数的调节。
传感器模块检测环境光线、温湿度等参数，帮助台灯实现自适应的光照和环境控制。
无线通信模块用于实现台灯与智能手机或其他智能设备的连接，实现远程控制和智能化管理。
二、硬件结构三、软件系统四、应用优势基于单片机的智能LED台灯具有多种应用优势。
它可以实现智能化控制和管理，用户可以通过手机APP实现对台灯的远程控制和智能化管理，提高了用户的使用体验。
它具有多种光照效果和色温调节功能，可以根据不同的使用场景和环境需求进行调节，提供更加舒适的光照体验。
它可以实现节能环保，LED灯源具有低功耗、长寿命等优点，可以有效节约能源和保护环境。
它具有较高的灵活性和可扩展性，可以通过软件升级和硬件扩展实现更多的功能和应用。
五、市场前景随着智能家居市场的不断发展和智能化需求的增加，基于单片机的智能LED台灯具有较大的市场前景。
它可以通过智能化控制和管理满足用户对于光照效果和色温调节的个性化需求，提高用户的使用体验。
随着LED灯源的技术进步和成本的不断降低，智能LED台灯的成本也将逐渐降低，更加容易被消费者接受。
随着智能手机和无线技术的发展，智能LED台灯可以与其他智能设备实现连接和互联，进一步提高了其智能化和便利性。
智能LED 台灯还可以结合环境保护和节能意识，满足消费者对于能源节约和环保的需求，具有较高的市场潜力。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计一、绪论LED 台灯是一种使用 LED 作为光源的台灯，由于 LED 具有节能、环保、长寿命等特点，被广泛应用于照明领域。
本设计旨在基于单片机技术，实现 LED 台灯的智能化控制，提高其功能性和实用性。
二、LED 台灯设计方案2.1 LED 台灯的基本结构LED 台灯一般由灯体、LED 光源、光学器件、散热器和控制电路等组成。
本设计采用单片机作为控制核心，通过控制电路实现 LED 的亮度调节、色温调节和光效控制功能。
2.2 单片机选型本设计选择常用的 51 单片机作为控制核心，具有良好的稳定性和可靠性，且具有丰富的外设接口，适合 LED 台灯的控制需求。
2.3 LED 光源选择LED 光源是 LED 台灯的关键部件，本设计选择功率较大、发光效果良好的高亮度LED 作为光源，以满足台灯的照明需求。
2.4 控制电路设计2.5 功能性设计LED 台灯除了光照功能外，还应具备一定的智能功能，如定时开关、光线感应、遥控调节等，本设计将在控制电路中加入相应的模块，以实现 LED 台灯的智能控制。
3.1 亮度调节方案LED 台灯的亮度调节通常采用 PWM 调光技术，通过改变 LED 的通电时间比例，来实现 LED 的亮度调节。
本设计利用单片机的 PWM 输出功能，控制 LED 的亮度级别，实现LED 台灯的亮度调节功能。
3.3 灯效控制方案LED 台灯的灯效控制通常采用灯珠排列方式和光学器件设计，使光照均匀、柔和，且具有一定的抗眩光性能。
本设计结合光学器件设计，通过单片机控制 LED 的工作状态，实现 LED 台灯的灯效控制。
单片机控制电路包括单片机、外围电路、PWM 输出、信号输入等，本设计将单片机与LED 驱动电路相连，以控制 LED 的亮度和色温。
LED 驱动电路包括稳流电路、电源滤波、过流保护等，本设计将 LED 与对应的驱动电路相连，以实现 LED 的正常工作。
智能控制模块包括定时器、光敏电阻、红外接收器等，本设计将这些模块与单片机相连，实现 LED 台灯的智能化控制功能。
基于51单片机的智能台灯的设计与实现
基于51单片机的智能台灯的设计与实现一、本文概述随着科技的不断发展，智能家居逐渐成为人们生活中不可或缺的一部分。
智能台灯作为智能家居的一个重要组成部分，其功能多样性和使用便捷性受到了广大用户的青睐。
本文旨在探讨基于51单片机的智能台灯的设计与实现。
我们将从需求分析、硬件设计、软件编程和系统测试等方面，全面介绍如何利用51单片机构建一个功能完善的智能台灯。
本文将首先分析智能台灯的市场需求和技术要求，确定台灯应具备的基本功能和性能指标。
在此基础上，我们将设计并搭建智能台灯的硬件平台，包括光源选择、驱动电路、传感器模块和51单片机等关键部件的选型和连接。
随后，我们将通过软件编程实现台灯的智能化控制，包括定时开关、光线自动调节、手势识别等功能。
我们将对系统进行测试和优化，确保台灯的稳定性和可靠性。
通过本文的介绍，读者可以了解到基于51单片机的智能台灯的设计与实现过程，掌握相关的硬件和软件技术，为开发类似智能家居产品提供参考和借鉴。
二、系统总体设计本设计的目标是基于51单片机开发一款智能台灯，实现自动亮度调节、定时开关、手势识别控制等基本功能，并通过用户界面提供友好的交互体验。
智能台灯还应具备节能环保、操作简便、稳定可靠等特点。
系统总体架构包括硬件设计和软件设计两部分。
硬件设计主要涵盖单片机选型、传感器选择、电源电路、LED驱动电路、人机交互界面等。
软件设计则包括系统初始化、传感器数据采集与处理、LED亮度控制算法、定时任务管理、手势识别算法等。
自动亮度调节模块：利用光敏传感器检测环境光线强度，通过算法计算得出LED灯应调节到的亮度值，实现自动亮度调节功能。
定时开关模块：用户可设定台灯的开启和关闭时间，系统根据设定时间自动控制台灯的开关状态。
手势识别控制模块：通过集成在手台灯上的手势识别传感器，识别用户的手势动作，实现开关灯、调节亮度等控制功能。
人机交互界面：设计简洁明了的用户界面，展示当前台灯状态、环境光线强度等信息，并提供用户设置接口。
基于51单片机的智能台灯设计
基于51单片机的智能台灯设计智能台灯设计基于51单片机，可以通过人体红外感应和光敏电阻等传感器，实现自动感应开关和亮度调节等功能。
以下是该设计的详细描述：1.硬件设计：-使用51单片机作为主控芯片，具有强大的计算和控制能力。
-人体红外传感器，用于感知人体的存在和活动。
-光敏电阻，用于感知周围环境光照强度。
-LED灯作为光源，可以实现亮度的调节。
-按钮开关，用于手动控制台灯的开关和亮度调节。
2.软件设计：-使用C语言编程，通过51单片机的IO口与传感器和LED灯进行通信和控制。
-通过人体红外传感器的信号，判断人体的存在和活动，从而实现自动感应开关。
当人体靠近台灯时，台灯自动开启；当人体离开一段时间后，台灯自动关闭。
-通过光敏电阻的信号，实时感知周围的光照强度。
根据环境光照强度的变化，自动调节LED灯的亮度。
在环境光照强度较暗时，台灯亮度增加；在环境光照强度较亮时，台灯亮度减小。
-通过按钮开关，实现手动控制台灯的开关和亮度调节。
用户可以根据实际需求，手动调节灯的亮度或关闭台灯。
-通过数码管或LCD显示屏，显示当前台灯的亮度等信息。
3.功能拓展：-可以通过无线通信模块，实现与手机APP的连接。
用户可以通过手机APP远程控制台灯的开关和亮度调节，实现更便捷的操作和控制。
-可以添加语音控制功能，通过语音指令控制台灯的开关和亮度调节，提高用户体验和交互性。
-可以添加定时开关功能，根据用户设定的时间，在指定的时间点自动开启或关闭台灯，方便用户的生活和工作需求。
-可以添加多色温调节功能，支持冷光和暖光的切换，满足用户不同光源需求。
综上所述，基于51单片机的智能台灯设计可以通过人体红外感应和光敏电阻等传感器，实现自动感应开关和亮度调节等功能。
同时，还可以根据用户需求添加更多的功能和拓展。
通过该设计，可以提高台灯的使用便利性和人体感知能力，为用户创造更舒适的灯光环境。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计1. 引言1.1 背景介绍随着单片机技术的发展和普及，越来越多的智能设备开始采用单片机作为控制核心。
在LED 台灯设计中，单片机的应用不仅可以实现灯光的精准控制，还能够通过传感器实时监测环境光线和人体感应，从而实现智能化的灯光调节和节能功能。
本文旨在通过对LED 台灯原理及设计、单片机在LED 台灯中的应用、智能控制系统的设计、功能实现和性能测试等方面的研究，探讨如何设计一款基于单片机的智能LED 台灯，以满足人们对照明产品的不断升级的需求。
希望通过本文的研究，能够为LED 台灯的设计和应用提供一定的参考和借鉴。
1.2 研究意义基于单片机的智能LED台灯设计可以提高LED台灯的智能化程度，使其具备更多便捷的操作功能，满足人们对于灯光的个性化需求。
通过单片机控制，LED台灯可以实现远程控制、定时开关、光照感应等智能化功能，极大地提升了LED台灯的使用体验。
基于单片机的智能LED台灯设计具有重要的研究意义和实际应用价值，对于提高LED台灯的智能化水平，改善人们的生活质量，推动智能家居的发展具有积极的作用。
1.3 研究目的本研究的目的是设计一款基于单片机的智能LED台灯，通过深入研究LED台灯的原理和设计，结合单片机在LED灯具中的应用，实现智能控制系统的设计和功能实现。
具体目的包括：1.探索LED台灯的工作原理和设计要点，理解LED光源的特性和驱动电路的设计原则，为后续智能LED台灯的设计奠定基础；2.研究单片机在LED灯具中的应用，掌握单片机控制LED灯光亮度、颜色和模式等参数的方法，为实现智能控制奠定技术基础；3.设计智能控制系统，包括硬件设计和软件编程，实现LED灯光的远程控制、定时开关、光色调节等功能；4.实现LED台灯的功能测试，验证设计的可行性和稳定性，评估LED台灯的性能和用户体验。
通过以上研究目的的达成，将为LED灯具的智能化发展提供新的思路和技术支持。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计
智能LED台灯是一种基于单片机控制的LED灯具，其具有智能调光、节能环保、舒适
光照等特点。
本文将对智能LED台灯的设计进行详细介绍。
智能LED台灯的设计需要借助单片机进行控制。
单片机可以通过外接的光照传感器实
时检测环境光照强度，并根据设置的光照亮度要求自动调光。
在光照传感器检测到环境光
照不足时，单片机会自动调节LED灯的亮度，以确保室内的舒适光照。
智能LED台灯的设计可以加入人体感应器。
人体感应器可以通过红外线探测人体的存在，当检测到有人靠近台灯时，单片机会自动亮起LED灯，提供适当的照明；当人离开后，单片机会自动关闭灯光，节省能源。
这是一种智能节能的设计，能够根据人体的存在状态
实时调光。
智能LED台灯的设计还可以加入温度传感器和时间控制器。
温度传感器可以检测室内
的温度变化，单片机可以根据温度的变化控制LED灯的亮度，以达到节能的目的。
时间控
制器可以设定台灯的工作时间，单片机可以根据设定的时间自动控制LED灯的开关，方便
用户使用。
智能LED台灯的设计需要注意安全性和便捷性。
台灯的外壳应采用防火材料，以防止
发生火灾事故。
设计中应考虑到插拔灯具、更换灯泡等操作的便利性，以方便用户的日常
使用。
智能LED台灯的设计基于单片机控制，可以实现智能调光、节能环保、舒适光照等功能。
这种智能台灯的设计对于提高灯具的使用效率和舒适度具有重要意义。
希望通过本文
的介绍，能够帮助读者更好地理解智能LED台灯的设计原理和技术要点。
基于单片机的智能台灯
基于单片机的智能台灯一、智能台灯的工作原理基于单片机的智能台灯的工作原理主要是通过传感器采集环境信息，如光照强度、人体接近等，然后将这些信息传输给单片机进行处理和分析。
单片机根据预设的算法和逻辑，控制台灯的亮度、颜色、开关等功能，以实现智能化的照明效果。
例如，当环境光照强度较弱时，单片机控制台灯自动调亮；当检测到人体靠近时，台灯自动开启；当人体离开一段时间后，台灯自动关闭，以达到节能的目的。
二、硬件组成1、单片机单片机是智能台灯的核心控制部件，负责处理各种输入信号和控制输出动作。
常见的单片机型号有 STM32、Arduino 等，它们具有性能稳定、编程简单、成本低等优点。
2、传感器（1）光照传感器用于检测环境光照强度，常见的有光敏电阻、光敏二极管等。
光照传感器将光信号转换为电信号，传输给单片机进行处理。
（2）人体感应传感器通常采用红外热释电传感器或微波雷达传感器，能够检测人体的接近和离开。
当人体进入传感器的检测范围时，传感器输出高电平信号，单片机接收到信号后控制台灯开启。
3、驱动电路驱动电路用于控制台灯的灯光亮度和颜色。
常见的驱动方式有PWM（脉冲宽度调制）调光和恒流驱动。
通过调节 PWM 信号的占空比或改变恒流源的电流大小，可以实现灯光亮度的连续调节。
4、显示模块显示模块用于显示台灯的工作状态和相关参数，如亮度值、色温值等。
常见的显示方式有液晶显示屏（LCD）和数码管。
5、电源模块为整个智能台灯系统提供稳定的电源供应，通常采用交流转直流的电源适配器或锂电池供电。
三、软件设计1、编程语言智能台灯的软件编程通常使用 C 语言或 C+＋语言，这些语言具有语法简洁、执行效率高、可移植性强等优点。
2、程序流程（1）系统初始化在程序开始运行时，首先进行系统初始化，包括单片机端口配置、传感器初始化、定时器初始化等。
（2）数据采集通过传感器采集环境光照强度和人体感应信号，并进行 A/D 转换（如果是模拟信号）。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计1. 引言1.1 背景介绍LED 台灯是一种具有节能、环保和智能化特点的照明产品，已经被广泛应用于家居、办公等领域。
随着科技的不断发展，人们对LED 台灯的功能和性能要求也越来越高。
基于单片机的智能LED 台灯设计成为了研究的热点之一。
随着人们对智能家居的需求不断增加，智能LED 台灯作为照明产品的一种，具有着迅速增长的市场需求。
传统的LED 台灯只能实现基本的照明功能，而基于单片机的智能LED 台灯设计可以实现更多的功能，如定时开关、光线调节、颜色温度调节等，大大提升了用户的体验感。
通过对基于单片机的智能LED 台灯的研究和设计，可以使LED 台灯具有更好的性能和更多的功能，提高LED 台灯的竞争力。
本文将对基于单片机的智能LED 台灯进行深入研究，探讨其设计原理、硬件设计、软件设计、功能特点和性能评估，从而为LED 台灯的研究和发展提供参考。
1.2 研究意义通过研究设计基于单片机的智能LED台灯，可以深入了解LED照明技术与单片机控制技术的结合应用，促进LED照明产品的技术升级和创新。
智能LED台灯的设计可以实现照明的智能控制，满足用户对于照明场景的个性化需求，提高用户的使用体验。
智能LED台灯的设计还可以有效提升LED照明产品的能效，降低能耗，促进绿色环保理念的传播与实践。
研究基于单片机的智能LED台灯设计不仅具有重要的理论研究意义，还具有广泛的应用前景和社会价值。
通过对智能LED台灯的设计研究，可以推动LED照明产品向智能化、高效化方向发展，为照明行业的可持续发展做出贡献。
2. 正文2.1 智能LED台灯设计原理智能LED台灯设计的原理基于单片机技术和光电子技术相结合，通过单片机控制LED灯的亮度、色温和灯光效果，实现智能化控制。
智能LED台灯采用传感器检测环境光强度，根据环境光的变化自动调节LED灯的亮度，保证光照舒适度和节能效果。
用户可以通过手机APP或遥控器控制LED灯的开关、亮度、色温等参数，实现个性化的光照需求。
基于C51单片机和PWM调光的LED台灯设计
基于C51单片机和PWM调光的LED台灯设计LED台灯是一种节能环保的照明产品，具有调光功能可以根据需要调节亮度。
本文将以C51单片机为核心，结合PWM调光技术设计一款LED台灯。
1.系统设计本设计的LED台灯由C51单片机、三极管、电阻、电容、可变电阻和LED灯组成。
C51单片机作为控制器，通过PWM调整LED的亮度。
三极管起到放大电流的作用，电阻和电容用于稳压滤波，可变电阻用于调节亮度。
2.硬件设计(1)电源电路LED台灯的电源电路由变压器、整流电路和稳压滤波电路组成。
变压器将220V交流电转换为合适的低压交流电，整流电路将交流电转换为直流电，稳压滤波电路将输出的直流电进行稳压和滤波。
(2)控制电路C51单片机作为控制器，需要将其正常工作电压5V进行稳定和滤波，因此在其供电端接入电容和电阻以实现稳定电压。
三极管通过放大电流的方式驱动LED。
(3)亮度调节电路可变电阻与PWM信号相连，通过调节可变电阻的阻值来改变PWM信号的占空比，进而改变LED的亮度。
3.软件设计(1)初始化设置初始化IO口，设置PWM输出引脚。
设置定时器和定时器中断，设定一个较小的时间间隔，用于产生PWM信号。
(2)PWM生成使用定时器中断来产生PWM信号。
通过改变定时器中断产生的时间间隔，可以改变PWM信号的占空比。
占空比越大，LED越亮；占空比越小，LED越暗。
(3)亮度调节利用ADC模块读取可变电阻的电压值，将其转换为具体的阻值。
根据阻值计算出对应的占空比，通过改变定时器中断的时间间隔来调整PWM信号的占空比，从而改变LED的亮度。
4.结果验证将C51单片机烧录好的程序与硬件连接，通过调节可变电阻，LED的亮度可以自由调节。
5.总结本设计利用C51单片机和PWM调光技术实现了LED台灯的设计，通过调节PWM信号的占空比来改变LED的亮度，实现了灯光的调光功能。
这种设计具有低功耗、节能环保的特点，在实际应用中有很大的潜力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于单片机的智能台灯设计The design of Intelligent Table Lamp Based onMicrocomputer制作人员：2015.5.14摘要随着科技的发展，单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹，台灯已是千家万户的必需生活用品，当夜晚来临时，人们摸黑去开灯，非常不方便，而当离开时，人们又经常忘记关灯而造成巨大的能源浪费。
因此我们设计制作了一种智能台灯，主要是以热释电红外传感器re200b，光敏电阻传感器和单片机组成的红外传感控制电路。
其原理是：以人体红外辐射为传感信号，当人体在台灯的范围内且环境光强较弱时，自动感应开灯，省去黑夜摸灯的麻烦；当人离开台灯传感器检测范围，自动感应关灯。
智能台灯还可以进行光亮（4档）的调节，以便达到最舒适的光亮；台灯还具有显示时间与室温的功能。
关键词：智能台灯；at89s52；热释电红外传感器re200b；时钟芯片ds12c887；温度传感器ds18b20；光敏传感器。
一.智能台灯功能介绍（1）、光亮调节：在不同的情况下需要不同的光亮来满足需求，因此我们通过给单片机四个IO 口不同的电平，设置了四种光亮强度，以便达到不同的需求。
（2）、“天暗时，人来灯亮，人走灯灭”功能的实现：运用51单片机产生的方波信号驱动红外发射管发射红外线；运用三脚的红外接收头接收红外信号，当人挡住红外信号，红外信号就会反射被红外接收头接收；并且通过光敏传感器对外界的光强进行判断，在环境光线亮度达不到设定阈值时，DO 端输出高电平，当外界环境光线亮度超过设定阈值时，DO 端输出低电平。
由单片机检测红外接收头是否接收到红外信号，以及光敏传感器的DO 端的电平高低，从而决定led 灯部分的亮度。
由此实现“天暗时，人来灯亮，人走灯灭”。
（3）、时钟部分：运用时钟芯片DS12C887产生时钟信号，由单片机读取其信号，并将数据处理之后送到液晶显示。
由于DS12C887内部有集成的电池，所以即使断电，时钟仍会走时准确，从而使该台灯更实用、更省电。
此时钟还配有按键，通过按键即可方便的调节时钟，还有闹钟功能。
（4）、温度显示：运用DS18B20芯片感应温度，由单片机读取其信号，并将数据处理后送到液晶显示，从而显示当时的温度。
二、传感器的选择及功能介绍传感器传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，它通常由敏感元件和转换元件组成，它的性能直接影响到整个检测电路，对检测系统起着重要的作用。
热释电红外传感器re200b智能台灯温度 显示闹钟 部分 人体红外感应4档光亮调节 光敏传感器红外热释电处理芯片BISS0001我们所使用的BISS0001是一款具有较高性能的传感信号处理集成电路，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。
工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
首先，根据实际需要，利用运算放大器OP1组成传感信号预处理电路，将信号放大。
然后耦合给运算放大器OP2，再进行第二级放大，同时将直流电位抬高为VM(≈0.5VDD)后，将输出信号V2送到由比较器COP1和COP2组成的双向鉴幅器，检出有效触发信号Vs。
由于VH≈0.7VDD、VL≈0.3VDD，所以，当VDD=5V 时，可有效抑制±1V的噪声干扰，提高系统的可靠性。
COP3是一个条件比较器。
当输入电压Vc<VR(≈0.2VDD)时，COP3输出为低电平封住了与门U2,禁止触发信号Vs向下级传递；而当Vc>VR时，COP3输出为高电平，进入延时周期。
当A端接“0”电平时，在Tx时间内任何V2的变化都被忽略，直至Tx时间结束，即所谓不可重复触发工作方式。
当Tx时间结束时，Vo下跳回低电平，同时启动封锁时间定时器而进入封锁周期Ti。
在Ti时间内，任何V2的变化都不能使Vo 跳变为有效状态（高电平）,可有效抑制负载切换过程中产生的各种干扰。
时钟芯片DS12C887特点可作为IBM AT 计算机的时钟和日历与MC146818B和DS1287的管脚兼容在没有外部电源的情况下可工作10年自带晶体振荡器及电池可计算到2100年前的秒、分、小时、星期、日期、月、年七种日历信息并带闰年补偿用二进制码或BCD码代表日历和闹钟信息有12和24小时两种制式，12小时制时有AM和PM提示可选用夏令时模式可以应用于MOTOROLA和INTEL两种总线数据/地址总线复用内建128字节RAM14字节时钟控制寄存器114字节通用RAM可编程方波输出总线兼容中断(/IRQ )三种可编程中断时间性中断可产生每秒一次直到每天一次中断周期性中断122 ms 到500 ms时钟更新结束中断DS18B20温度传感器DS18B20的主要特征：全数字温度转换及输出。
先进的单总线数据通信。
最高12位分辨率，精度可达土0.5摄氏度。
12位分辨率时的最大工作周期为750毫秒。
可选择寄生工作方式。
检测温度范围为–55°C ~+125°C (–67°F ~+257°F) 内置EEPROM，限温报警功能。
64位光刻ROM，内置产品序列号，方便多机挂接。
多样封装形式，适应不同硬件系统。
三、实现：（一）、硬件部分主体部分：（两条白线为跳线，外形需要，画成了心形）LED:电流放大电路：PS：单片机IO口电流不够大，无法使灯泡足够亮。
按键部分：（二）、软件部分#include <reg52.h>#define uchar unsigned char#define uint unsigned intsbit ds=P2^4; //温度传感器信号线sbit beep=P2^3;//蜂鸣器sbit re=P2^2; //热释电sbit gm=P2^7;//光敏sbit s0=P1^3;//智能sbit s1=P3^0;//功能键sbit s2=P3^1;//增加键sbit s3=P3^4;//减小键sbit s4=P3^5;//闹钟查看键sbit s5=P3^6;//调光sbit s6=P3^2;//显示温度sbit rs=P1^0; //sbit lcden=P1^2; // 液晶sbit wr=P1^1; //sbit led1=P2^0;sbit led2=P2^1; //ledsbit led3=P2^5;sbit led4=P2^6;sbit rd=P3^7;sbit dscs=P1^7;sbit dsas=P1^6;sbit dsrw=P1^5; //时钟芯片sbit dsds=P1^4;sbit dsirq=P3^3;uint temp;float f_temp;uchar s5num=0,s0num=0,s6num=0;uchar flag1=0,flag_ri;//定义两个位变量uchar count,s1num,flag=0,t0_num;//其它变量定义uchar miao,shi,fen,year,month,day,week,amiao,afen,ashi; uchar code table[]=" 20 - - ";//液晶固定显示内容uchar code table1[]=" : : ";uchar code table2[]="WELCOME!";void write_ds(uchar,uchar);//函数申明void set_alarm(uchar,uchar,uchar);void read_alarm(); uchar read_ds(uchar);void set_time();/************************************************//*led*/void led(uchar x){switch(x){case 0: led1=1;led2=0;led3=1;led4=0;break;case 1: led1=0;led2=0;led3=1;led4=0; break;case 3: led1=0;led2=0;led3=0;led4=1; break;case 2: led1=1;led2=1;led3=0;led4=0; break;case 4: led1=0;led2=1;led3=0;led4=1; break;}}/***************************************************/void delay(uint z)//延时函数{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void di() //蜂鸣器报警声音{beep=0;delay(100);beep=1;}void write_com(uchar com){//写液晶命令函数rs=0;lcden=0;P0=com;delay(3);lcden=1;delay(3);lcden=0;}void write_date(uchar date){//写液晶数据函数rs=1;lcden=0;P0=date;delay(3);lcden=1;delay(3);lcden=0;}void init(){//初始化函数uchar i;EA=1;//打开总中断EX0=1;//开外部中断1IT0=1;//设置负跳变沿触发中断EX1=1;//开外部中断1IT1=1;//设置负跳变沿触发中断flag1=0;//变量初始化t0_num=0;s1num=0;week=1;lcden=0;rd=0;/*以下几行在首次设置DS12C887时使用，以后不必再写入write_ds(0x0A,0x20);//打开振荡器write_ds(0x0B,0x26);//设置24小时模式，数据二进制格式//开启闹铃中断set_time();//设置上电默认时间-----------------------------------------------------*/ write_com(0x38);//1602液晶初始化write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80);for(i=0;i<15;i++)//写入液晶固定部分显示{write_date(table[i]);delay(1);}write_com(0x80+0x40);for(i=0;i<16;i++){write_date(table1[i]);delay(1);}}void write_sfm(uchar add,char date){//1602液晶刷新时分秒函数4为时，7为分，10为秒char shi,ge;shi=date/10;ge=date%10;write_com(0x80+0x40+add);write_date(0x30+shi);write_date(0x30+ge);}void write_nyr(uchar add,char date){//1602液晶刷新年月日函数3为年，6为分，9为秒char shi,ge;shi=date/10;ge=date%10;write_com(0x80+add);write_date(0x30+shi);write_date(0x30+ge);}void write_week(char we){//写液晶星期显示函数write_com(0x80+12);switch(we){case 1: write_date('M');delay(5);write_date('O');delay(5);write_date('N');break;case 2: write_date('T');delay(5);write_date('U');delay(5);write_date('E');break;case 3: write_date('W');delay(5);write_date('E');delay(5);write_date('D');break;case 4: write_date('T');delay(5);write_date('H');delay(5);write_date('U');break;case 5: write_date('F');delay(5);write_date('R');delay(5);write_date('I');break;case 6: write_date('S');delay(5);write_date('A');delay(5);write_date('T');break;case 7: write_date('S');delay(5);write_date('U');delay(5);write_date('N');break;}}void keyscan(){if(flag_ri==1){//这里用来取消闹钟报警，任一键取消报警if((s1==0)||(s2==0)||(s3==0)||(s4==0)){delay(5);if((s1==0)||(s2==0)||(s3==0)||(s4==0)){while(!(s1&&s2&&s3&&s4));di();flag_ri=0;//清除报警标志}}}if(s1==0)//检测S1{delay(10);if(s1==0){s1num++;//记录按下次数if(flag1==1)if(s1num==4)s1num=1;flag=1;while(!s1);di();switch(s1num){//光标闪烁点定位case 1: write_com(0x80+0x40+10);write_com(0x0f);break;case 2: write_com(0x80+0x40+7);break;case 3: write_com(0x80+0x40+4);break;case 4: write_com(0x80+12);break;case 5: write_com(0x80+9);break;case 6: write_com(0x80+6);break;case 7: write_com(0x80+3);break;case 8: s1num=0;write_com(0x0c);flag=0;write_ds(0,miao);write_ds(2,fen);write_ds(4,shi);write_ds(6,week);write_ds(7,day);write_ds(8,month);write_ds(9,year);break;}}}if(s1num!=0)//只有当S1按下后，才检测S2和S3{if(s2==0){delay(10);if(s2==0){while(!s2);di();switch(s1num){//根据功能键次数调节相应数值case 1: miao++;if(miao==60)miao=0;write_sfm(10,miao);write_com(0x80+0x40+10);break;case 2: fen++;if(fen==60)fen=0;write_sfm(7,fen);write_com(0x80+0x40+7);break;case 3: shi++;if(shi==24)shi=0;write_sfm(4,shi);write_com(0x80+0x40+4);break;case 4: week++;if(week==8)week=1;write_week(week);write_com(0x80+12);break;case 5: day++;if(day==32)day=1;write_nyr(9,day);write_com(0x80+9);break;case 6: month++;if(month==13)month=1;write_nyr(6,month);write_com(0x80+6);break;case 7: year++;if(year==100)year=0;write_nyr(3,year);write_com(0x80+3);break;}}}if(s3==0){delay(10);if(s3==0){while(!s3);di();switch(s1num){//根据功能键次数调节相应数值case 1: miao--;if(miao==-1)miao=59;write_sfm(10,miao);write_com(0x80+0x40+10);break;case 2: fen--;if(fen==-1)fen=59;write_sfm(7,fen);write_com(0x80+0x40+7);break;case 3: shi--;if(shi==-1)shi=23;write_sfm(4,shi);write_com(0x80+0x40+4);break;case 4: week--;if(week==0)week=7;write_week(week);write_com(0x80+12);break;case 5: day--;if(day==0)day=31;write_nyr(9,day);write_com(0x80+9);break;case 6: month--;if(month==0)month=12;write_nyr(6,month);write_com(0x80+6);break;case 7: year--;if(year==-1)year=99;write_nyr(3,year);write_com(0x80+3);break;}}}}if(s4==0)//检测S4{delay(10);if(s4==0){flag1=~flag1;while(!s4);di();if(flag1==0){//退出闹钟设置时保存数值flag=0;write_com(0x80+0x40);write_date(' ');write_date(' ');write_com(0x0c);write_ds(1,miao);write_ds(3,fen);write_ds(5,shi);}else{//进入闹钟设置read_alarm();//读取原始数据miao=amiao;//重新赋值用以按键调节fen=afen;shi=ashi;write_com(0x80+0x40);write_date('R');//显示标志write_date('i');write_com(0x80+0x40+3);write_sfm(4,ashi);//送液晶显示闹钟时间write_sfm(7,afen);write_sfm(10,amiao);}}}if(s0==0){delay(10);if(s0==0){di();s0num++;if(s0num==2)s0num=0;}}if(s5==0){delay(10);if(s5==0){di();s5num++;if(s5num==5)s5num=0;led(s5num);delay(10);}delay(10);while(!s5);}}void write_ds(uchar add,uchar date){//写12C887函数dscs=0;dsas=1;dsds=1;dsrw=1;P0=add;//先写地址dsas=0;dsrw=0;P0=date;//再写数据dsrw=1;dsas=1;dscs=1;}uchar read_ds(uchar add){//读12C887函数uchar ds_date;dsas=1;dsds=1;dsrw=1;dscs=0;P0=add;//先写地址dsas=0;dsds=0;P0=0xff;ds_date=P0;//再读数据dsds=1;dsas=1;dscs=1;return ds_date;}/*---首次操作12C887时给予寄存器初始化--- void set_time(){//首次上电初始化时间函数write_ds(0,0);write_ds(1,0);write_ds(2,28);write_ds(4,4);write_ds(5,0);write_ds(6,7);write_ds(7,10);write_ds(8,5);write_ds(9,15);}----------------------------------------*/ void read_alarm(){//读取12C887闹钟值amiao=read_ds(1);afen=read_ds(3);ashi=read_ds(5);}/***********ds18b20**********/void dsreset(void) //18B20复位，初始化函数{uint i;ds=0;i=103;while(i>0)i--;ds=1;i=4;while(i>0)i--;}bit tempreadbit(void) //读1位函数{uint i;bit dat;ds=0;i++; //i++ 起延时作用ds=1;i++;i++;dat=ds;i=8;while(i>0)i--;return (dat);}uchar tempread(void) //读1个字节{uchar i,j,dat;dat=0;for(i=1;i<=8;i++){j=tempreadbit();dat=(j<<7)|(dat>>1); //读出的数据最低位在最前面，这样刚好一个字节在DAT里 }return(dat);}void tempwritebyte(uchar dat) //向18B20写一个字节数据{uint i;uchar j;bit testb;for(j=1;j<=8;j++){testb=dat&0x01;dat=dat>>1;if(testb) //写 1{ds=0;i++;i++;ds=1;i=8;while(i>0)i--;}else{ds=0; //写 0i=8;while(i>0)i--;ds=1;i++;i++;}}}void tempchange(void) //DS18B20 开始获取温度并转换{dsreset();delay(1);tempwritebyte(0xcc); // 写跳过读ROM指令tempwritebyte(0x44); // 写温度转换指令}uint get_temp() //读取寄存器中存储的温度数据uchar a,b;dsreset();delay(1);tempwritebyte(0xcc);tempwritebyte(0xbe);a=tempread(); //读低8位b=tempread(); //读高8位temp=b;temp<<=8; //两个字节组合为1个字temp=temp|a;f_temp=temp*0.0625; //温度在寄存器中为12位分辨率位0.0625°temp=f_temp*10+0.5; //乘以10表示小数点后面只取1位，加0.5是四舍五入 f_temp=f_temp+0.05;return temp; //temp是整型}////////////////////显示程序//////////////////////////void dis_temp(uint t){uchar a,b;write_com(0x80+0x40);a=t/100;write_date(a+0x30);delay(5);a=t%100/10;write_date(a+0x30);delay(5);write_date(0x2e);delay(5);a=t%100%10;write_date(a+0x30);delay(5);write_date(0xdf);delay(5);write_date(0x43);delay(5);}/************************************************/ /*智能*/void re200b(){if(s0num==1){if(re==1 && gm==1){if(s5num==0){s5num=1;}}if(re==0||gm==0){s5num=0;}led(s5num);}if(s0num==0){led(s5num);}}void main()//主函数{uchar i;wr=0;init();led(0);write_com(0x01);for (i=0;i<8;i++){write_date(table2[i]);delay(20);}delay(4000);init();while(1){keyscan();//按键扫描re200b();if(flag_ri==1)//当闹钟中断时进入这里{di();delay(100);di();delay(500);}if(flag==0&&flag1==0)//正常工作时进入这里{keyscan();//按键扫描year=read_ds(9);//读取12C887数据month=read_ds(8);day=read_ds(7);week=read_ds(6);shi=read_ds(4);fen=read_ds(2);miao=read_ds(0);write_sfm(10,miao);//送液晶显示write_sfm(7,fen);write_sfm(4,shi);write_week(week);write_nyr(3,year);write_nyr(6,month);write_nyr(9,day);}}}void exter() interrupt 2//外部中断1服务程序{ uchar c; //进入中断表示闹钟时间到，flag_ri=1; //设置标志位，用以大程序中报警提示c=read_ds(0x0c);//读取12C887的C寄存器表示响应了中断}void wendu() interrupt 0//外部中断0服务程序{uchar i;di();for(i=0;i<4;i++){write_com(0x01);tempchange();dis_temp(get_temp());delay(700);}write_com(0x01);for(i=0;i<15;i++)//写入液晶固定部分显示{write_date(table[i]);delay(1);}write_com(0x80+0x40);for(i=0;i<16;i++){write_date(table1[i]);delay(1);}}四、应用背景：此款智能台灯可以应用于家居生活，其功能齐全，有普通模式和智能模式之分，并且有闹钟功能，能显示温度。
