1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。
2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如右图区域。
3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。
4.圆柱度：圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。
标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。
圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
1.平行度平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。
标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线的两平行平面之间。
注：2．垂直度垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间。
形位公差的符号和图示大全
形位公差的符号和图示大全，赶紧收藏吧！2014-12-08金属加工形位公差加工后的零件不仅有尺寸公差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tolerance of form and position)。
形位公差术语根据GB/T1182-2008 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的，这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。
20世纪50年代前后，工业化国家就有形位公差标准。
国际标准化组织(ISO)于1969年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于1980年颁布形状和位置公差标准，其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时，轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等，数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析，可以大大提高机械测量效率。
【金属加工微信，内容不错值得关注！】测量仪器：偏摆仪、百分表（或其他指示表）、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析，各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
形位公差特征符号全解[1](DOC)
](https://img.taocdn.com/s3/m/1fc8cf60a26925c52cc5bf91.png)
1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。
2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如右图区域。
3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。
4.圆柱度：圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。
标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。
圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
1.平行度平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。
标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线的两平行平面之间。
注：2．垂直度垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间。
形位公差符号及标注含义
形位公差符号及标注含义一、形位公差零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。
零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。
零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。
形状和位置公差简称形位公差。
二、形位公差符号三形状公差3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如下图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。
3.2 平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如下图区域。
3.3 圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t （t=0.025）的两同心圆之内，如右图区域。
3.4圆柱度（）——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如图。
●圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
●圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
形位公差符号详解

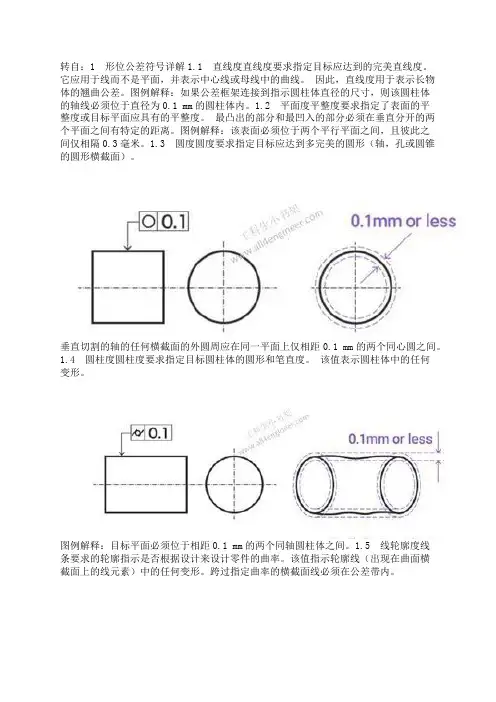

转自：1 形位公差符号详解1.1 直线度直线度要求指定目标应达到的完美直线度。
它应用于线而不是平面，并表示中心线或母线中的曲线。
因此，直线度用于表示长物体的翘曲公差。
图例解释：如果公差框架连接到指示圆柱体直径的尺寸，则该圆柱体的轴线必须位于直径为0.1 mm的圆柱体内。
1.2 平面度平整度要求指定了表面的平整度或目标平面应具有的平整度。
最凸出的部分和最凹入的部分必须在垂直分开的两个平面之间有特定的距离。
图例解释：该表面必须位于两个平行平面之间，且彼此之间仅相隔0.3毫米。
1.3 圆度圆度要求指定目标应达到多完美的圆形（轴，孔或圆锥的圆形横截面）。
垂直切割的轴的任何横截面的外圆周应在同一平面上仅相距0.1 mm的两个同心圆之间。
1.4 圆柱度圆柱度要求指定目标圆柱体的圆形和笔直度。
该值表示圆柱体中的任何变形。
图例解释：目标平面必须位于相距0.1 mm的两个同轴圆柱体之间。
1.5 线轮廓度线条要求的轮廓指示是否根据设计来设计零件的曲率。
该值指示轮廓线（出现在曲面横截面上的线元素）中的任何变形。
跨过指定曲率的横截面线必须在公差带内。
图例解释：在平行于投影平面的任何横截面上，目标轮廓必须位于两个包络之间，该两个包络由直径为0.03 mm的圆和理论上精确轮廓的直线上的中心为中心。
1.6 面轮廓度平面要求的轮廓指示是否根据设计来设计零件的曲率（表面）。
与直线的轮廓公差不同，平面的轮廓公差涉及整个指定的曲率。
图例解释：目标平面必须位于两个直径为0.1 mm的球体所形成的包络平面之间，并且该平面的中心具有理论上精确的轮廓。
1.7 平行度虽然它看起来与平面度相似，但平行度涉及一个基准（参考平面或基准线）。
平行度要求指定两条线或平面平行。
图例解释：指示箭头指示的平面必须平行于基准平面A，并且在指示箭头方向上仅相距0.05 mm的两个平面之间。
1.8 垂直度垂直度要求指定目标与基准（参考平面或直线）垂直度的精度。
替度，而是使用毫米作为垂直度指示值的单位。
形位公差符号及标注含义
3、 斜向圆跳动 公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面
上，沿母线方向距离为公差值t的两圆之间的区域，除特殊规定外，其
测量方向是被测面的法线方向。
标注
公差带
3.3.2 全跳动
全跳动右分径向全跳动与端面全跳动
1、径向全跳动 径向全跳动的公差带是半径差为公差值t，且与基准轴线同轴的两圆柱面之间 的区域。
标注
公差带
与同轴度的区别：径向全跳动与圆柱度公差带形状是相同的，但是，前 者轴线与基准轴线同轴，后者的轴线是浮动的，随圆柱度误差的形状而 定。也就是说，径向全跳动是被测圆柱面的圆柱度误差与同轴度误差的 综合反映。
2、端面全跳动 端面全跳动的公差带是距离为公差值t，且与基准轴线垂直的两平行平面之间的 区域。
d
标注
公差带
3.2.3 位置度 用于控制被测要素对基准的位置误差。
标注
公差带
3.3 跳动公差 跳动公差分为圆跳动与全跳动
3.3.1 圆跳动 圆跳动又可分为径向圆跳动、端面圆跳动与斜向圆跳动。 1、径向圆跳动
其公差带是在垂直于基准轴线的的任一测量平面内，半径差为公差值t， 且圆心在基准轴线上的两个同心圆之间的区域。
标注
公差带
（2）任意方向 其公差带为直径为公差值t，且与基准平面垂直的圆柱面内的区域。
标注
公差带
2、面对线 其公差带为距离为公差值t，且与基准轴线垂直的两平行平面之间的区 域。
标注
公差带
3.1.3 倾斜度 用倾斜度公差控制被测要素对基准的方向误差。 其公差带为距离为公差值t，且与基准轴线成一定角度两平行平面之间的区域。
标注
公差带
（2）给定两个方向 其公差带是正截面为t1×t2的四棱柱内的区域。标注公差带来自2.1.3 任意方向上
形位公差的符号和图示大全
形位公差的符号和图示大全形位公差加工后的零件不仅有尺寸公差,构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异,这种形状上的差异就是形状公差，而相互位置的差异就是位置公差，统称为形位公差(tol ｅｒance of form and ｐoｓitiｏｎ).形位公差术语根据GB/T1182—２0０8 已改为新术语几何公差。
包括形状公差和位置公差。
任何零件都是由点、线、面构成的,这些点、线、面称为要素。
后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。
这类误差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上.20世纪５０年代前后,工业化国家就有形位公差标准。
国际标准化组织（I ＳO)于1９69年公布形位公差标准,1978年推荐了形位公差检测原理和方法。
中国于19８０年颁布形状和位置公差标准,其中包括检测规定。
形状公差和位置公差简称为形位公差。
下列图表有利于金粉更直观的了解其概念。
测量方法形状误差指零件上的点、线、面等几何要素在加工时可能产生的几何形状上的误差。
如：加工一根圆柱时,轴的各断面直径可能大小不同、或轴的断面可能不圆、或轴线可能不直、或平面可能翘曲不平等。
位置误差指零件上的结构要素在加工时可能产生的相对位置上的误差。
如：阶梯轴的各回转轴线可能有偏移等。
目前有一种高效测量各种形位误差的测量方法，就是可以直接利用数据采集仪连接各种指示，如百分表等,数据采集仪会自动读取测量数据并进行数据分析，无需人工测量跟数据分析,可以大大提高机械测量效率。
测量仪器：偏摆仪、百分表(或其他指示表)、数据采集仪测量原理：数据采集仪可从百分表中实时读取数据，并进行形位误差的计算与分析,各种形位误差计算公式嵌入数据采集仪软件中，不需要人工计算，提高测量的准确率。
14个形位公差符号
14个形位公差符号形位公差是机械制造中用来描述零件几何形状和位置关系的一种技术规范。
在现代工业中，形位公差的应用非常广泛，对于确保产品的质量和性能至关重要。
本文将介绍14个常见的形位公差符号及其含义，希望能为读者提供一些初步的了解。
1. 平面度公差符号（⇒）平面度公差表示零件平面与参考面之间的偏差。
符号“⇒”用于表示。
平面度公差的数值越小，表示零件平面越平整。
2. 圆度公差符号（⭐）圆度公差表示圆形零件截面的圆度偏差。
符号“⭐”用于表示。
圆度公差的数值越小，表示零件截面的圆形越精确。
3. 圆柱度公差符号（⌢）圆柱度公差表示圆柱形零件的直径或者直线度偏差。
符号“⌢”用于表示。
圆柱度公差的数值越小，表示零件的直径或者直线度越准确。
4. 直线度公差符号（∴）直线度公差表示直线零件表面与参考直线之间的偏差。
符号“∴”用于表示。
直线度公差的数值越小，表示零件直线度越精确。
5. 垂直度公差符号（⊥）垂直度公差表示两个零件表面之间的垂直偏差。
符号“⊥”用于表示。
垂直度公差的数值越小，表示两个零件表面之间的垂直度越高。
6. 平行度公差符号（∥）平行度公差表示两个零件表面之间的平行偏差。
符号“∥”用于表示。
平行度公差的数值越小，表示两个零件表面之间的平行度越高。
7. 同轴度公差符号（⊙）同轴度公差表示零件轴线与参考轴线之间的偏差。
符号“⊙”用于表示。
同轴度公差的数值越小，表示零件轴线越精确。
8. 同心度公差符号（⥀）同心度公差表示两个圆形零件轴线之间的偏差。
符号“⥀”用于表示。
同心度公差的数值越小，表示两个圆形零件轴线越精确。
9. 全径公差符号（↔）全径公差表示圆形零件直径或者圆柱形零件长度的偏差。
符号“↔”用于表示。
全径公差的数值越小，表示零件的直径或者长度越准确。
10. 面平行性公差符号（||）面平行性公差表示两个平面之间的平行偏差。
符号“||”用于表示。
面平行性公差的数值越小，表示两个平面之间的平行度越高。
