AutoCAD教学-防雷接地工程设计CAD示例
第三章 防雷设计cad
内容一：对已有天正建筑自动避雷
• 对已有天正建筑自动避雷 • 民用菜单 接地防雷 自动避雷 • 请在要布避雷线的外墙线(封闭)外点一下 {天正3建筑条件图[S]/天正7建筑条件图中心 线[D]}:<退出>: • 是否确认是建筑外包围线<Y>: y • 请输入避雷线到外墙线或屋顶线的距离 <120>: • 支持卡的间距 1000 • 手动画避雷线和接地线 画好后双击编辑
• 通过偏移，内偏画避雷线 • 外偏后画接地线（完成后可删除多线 段） • 点选避雷线——输入P（一定要输入，否则 各点成折线了）——选图中图形自动生成 避雷线 • 同理自动生成接地线
内容三 支持卡、接地极插入和删除
• 选中材料统计功能——框选绘图——平面 统计——自动统计出避雷导线和支持卡 • 提供新防雷类型 • 导线设置中，避雷线和接地线选用特殊类 型在绘制的防雷线和接地线是带文字信息 的。
• 二、插避雷针 • 滚球避雷菜单下插避雷针 • 先设定建筑高度：点建筑高度——选中 图——下面命令栏输入高度7层20米为例 • 再插避雷针 对话框 设定针高20米 • 查看三维红色区域是非保护区 • 还原二维——改避雷针例如半径45针高30 • 进一步修改单针移动插避雷针等等
内容二：用户自己画的轮廓线进行 避雷设置
内容四 :折线法避雷为电力院、变电所设计的
• • • • •
避雷设置 插避雷针，自动形成防护范围 单针移动、标注 生产单针防
某城市车间防雷接地平面设计CAD图
AutoCAD在防雷设计中的常用技巧,机械自动化例文.doc
AutoCAD在防雷设计中的常用技巧,机械自动化-摘要：应用AutoCAD绘图软件进行防雷工程实模设计的新概念，并说明了具体完成防雷工程实模设计的方法。
关键词：AutoCAD；技术；防雷工程；设计随着科学技术的不断发展，人们已从简单的避雷针发展到多种形式的防雷装置，从防直击雷开始发展到既防直击雷又防感应雷的综合防雷体系。
这些都标志着人类文明的进步。
那曲地区防雷工作虽起步晚，但也在不断完善和规范防雷各项工作的运行和管理，更进一步提高了防雷工程设计、施工监督等技术技能，满足了现代防雷所提倡的综合性防雷要求。
综合防雷包括外部和内部；外部防雷主要是指防直击雷、侧击雷对建筑物和各类被保护物的伤害。
各类被保护物防雷通过被保护物本身的基础接地体、引下线、避雷针、避雷网、避雷带、避雷网格、均压环、等电位、避雷器等的保护作用，以尽量可能减弱雷击时对被保护物内的电磁效应，同时为被保护物内部设备的感应雷防护提供必要的条件，避免了被保护物遭受直击雷和侧击雷的雷击，从而保护了所要保护的场所、设备和人员。
内部防雷保护主要是指设备防止雷电感应和防止线路上的雷电波的侵入，其采取主要的技术措施是屏蔽、接地、等电位处理，及安装分流限压装置，来控制削减雷电感应和雷电波的入侵，从而保护设备和人身安全免遭雷电感应的伤害。
因此，综合防雷工程设计也就是对外部防雷装置和内部防雷装置的设计。
外部防雷工程设计应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护建筑物的使用特点等基础上，详细研究防雷装置的形式及布置，进行工程设计。
而内部防雷工程设计应认真调查建筑物的供电形式、地极的设置情况、房屋的屏蔽效果、管线的敷设、电子设备的屏蔽情况和位置、等电位以及雷电活动的规律等情况，以便提出相应的改进措施，设计出合理、有效的防雷电感应的工程方案。
由于综合防雷工程设计内容繁杂，项目要求很细，而且还要涉及到很多各行各业的规范条文，在这里笔者仅将运用AutoCAD软件设计防雷工程做个简要探讨。

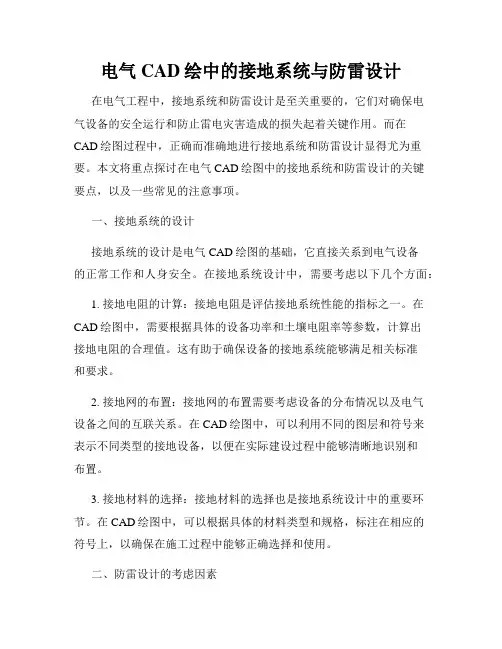

电气CAD绘中的接地系统与防雷设计
电气CAD绘中的接地系统与防雷设计在电气工程中，接地系统和防雷设计是至关重要的，它们对确保电气设备的安全运行和防止雷电灾害造成的损失起着关键作用。
而在CAD绘图过程中，正确而准确地进行接地系统和防雷设计显得尤为重要。
本文将重点探讨在电气CAD绘图中的接地系统和防雷设计的关键要点，以及一些常见的注意事项。
一、接地系统的设计接地系统的设计是电气CAD绘图的基础，它直接关系到电气设备的正常工作和人身安全。
在接地系统设计中，需要考虑以下几个方面：1. 接地电阻的计算：接地电阻是评估接地系统性能的指标之一。
在CAD绘图中，需要根据具体的设备功率和土壤电阻率等参数，计算出接地电阻的合理值。
这有助于确保设备的接地系统能够满足相关标准和要求。
2. 接地网的布置：接地网的布置需要考虑设备的分布情况以及电气设备之间的互联关系。
在CAD绘图中，可以利用不同的图层和符号来表示不同类型的接地设备，以便在实际建设过程中能够清晰地识别和布置。
3. 接地材料的选择：接地材料的选择也是接地系统设计中的重要环节。
在CAD绘图中，可以根据具体的材料类型和规格，标注在相应的符号上，以确保在施工过程中能够正确选择和使用。
二、防雷设计的考虑因素除了接地系统的设计，防雷设计也是电气CAD绘图中需要考虑的重要因素。
防雷设计主要包括以下几个方面：1. 避雷器的选择与布置：根据具体的建筑物和设备类型，需要选择适合的避雷器，并合理布置在设备周围。
在CAD绘图中，可以使用相应的符号和图层来表示避雷器的位置和型号，以便在施工过程中能够准确安装。
2. 接闪装置的设置：接闪装置用于将雷电能量引导到接地系统中，起到保护设备的作用。
在CAD绘图中，可以使用特定的图层和符号来表示接闪装置的位置和连接方式，以方便施工人员的操作和实施。
3. 防雷接地网络的设计：防雷接地网络的设计需与设备的接地系统相结合，形成一个完整的防雷保护方案。
在CAD绘图中，可以利用不同的图层和颜色来表示接地设备和防雷设备之间的连接，以便在施工过程中能够清晰地理解和实施。
AutoCAD在防雷设计中的应用技巧
AutoCAD在防雷设计中的应用技巧作者：邱洋来源：《科技创新导报》 2014年第9期邱洋（许昌市气象局河南许昌 461000）摘要：该文介绍了AutoCAD在防雷设计图应用的几种技巧和问题解决方法，在日常的工作中，要勤于动脑，善于观察与创新，不断学习，就会学习到很多AutoCAD的知识与技巧，这样对防雷设计工作会起到较好的作用，也提高了工作效率。
关键词：AutoCAD 防雷设计技巧中图分类号：TP391文献标识码：A 文章编号：1674-098X(2014)03(c)-0075-011 AutoCAD防雷设计图应用技巧1.1 AutoCAD图在Word文档中的应用1.1.1 作为OLE对象直接插入把AutoCAD模型空间背景颜色改成白色：使用菜单“工具→系统配置→颜色”，在其中将屏幕作图区的颜色改为“白色”。
选中所需要的防雷设计图元后使用菜单“复制”，切换到Word文档中粘贴到所需位置。
此方法的优点是在Word文档中可以方便地修改防雷设计图，且可保留AutoCAD矢量图型数据的精确性和比例、形成的Word文件占空间较小等；缺点是Word文档中图形视觉效果和打印效果不佳。
1.1.2 用系统的屏幕拷贝功能和画图程序转换通用图片格式后插入在屏幕随意位置作为十字光标的移放位置，防止对防雷设计内容遮盖。
以1.1.1节描述的办法，设计白色为Auto CAD的空间背景色，再选择“PrintScreen”键，以数据图像形式储存屏幕的内容到内存中。
再选择Word窗口，直接粘贴，选择裁剪选项，对防雷设计图上的没有联系的区域做修建。
也可选择画图程序，处理后以bmp格式保存，再选择Word窗口，选择“插入→图表”，对需要插入的bmp图片文件放到适当位置。
转换图片的要求在屏幕复制功能上实现，屏幕的大小会影响图片的分辨率，对于中大型的防雷设计图不应该选择该方法。
1.1.3 Export功能转换通用图片格式后插入Export在Auto CAD里面起到输出功能，本质上为对操作系统屏幕复制功能的一种调用。
