PAM8403CS8403小功率3W双声道D类音频功放电路图

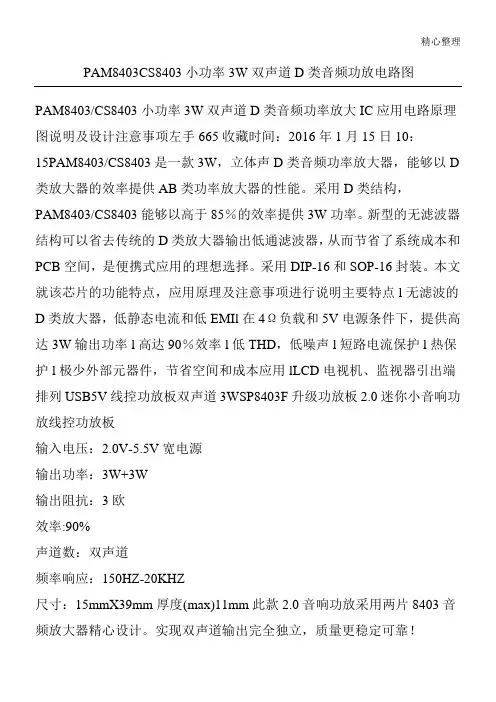

精心整理PAM8403CS8403小功率3W 双声道D 类音频功放电路图PAM8403/CS8403小功率3W 双声道D 类音频功率放大IC 应用电路原理图说明及设计注意事项左手665收藏时间：2016年1月15日10：15PAM8403/CS8403是一款3W ，立体声D 类音频功率放大器，能够以D 类放大器的效率提供AB 类功率放大器的性能。
采用D 类结构，PCB 本文D 达3W l 热保护l 排列效率:90%声道数：双声道频率响应：150HZ-20KHZ尺寸：15mmX39mm 厚度(max)11mm 此款2.0音响功放采用两片8403音频放大器精心设计。
实现双声道输出完全独立，质量更稳定可靠！最大输出功率为3W，最小输出为1.5W.工作电压为2-5.5V，因此非常适合于电池或USB供电的低电压电子产品作为功率放大器节省了传统功放的自举电路及消振电路。
因此只要极少的外围元件（最少为只要四个元件）便可工作，节省了线路板空间，降低生产成本及设计成本。
特有的关断功能（高电平有效）可节省功耗，延长电池使用时间。
主要特性：1、输出功率：3欧负载/5V（3.0W）；4欧负载/5V2.5W）；2、关断电流：1uA3、应用领域15、3Wx28欧姆6欧姆4欧姆阻抗喇叭，建议使用2~10W喇叭供电建议单节可充电锂电池或USB5V供电，也可用三节1.5V电池或四节1.2V充电电池供电。
用变压器供电一定要加5V稳压电路，不加稳压电路电压纹波超过5.5V芯片将烧坏。
电源正负极不能接反，电源电压不能超过5.5V，否则会烧毁IC损坏。
不要改动板上任何元件参数，不符合的参数将会导致IC损坏。
音频输入线请尽量用带屏蔽的线，可以起到抗干扰作用，消除杂波电流声。
输出为cmos管BTL驱动方式，左右喇叭的负极不能够接在一起，即接喇叭的4条线是完全独立的，不允许共接，否则会烧毁IC损坏。
先接通扬声器再接通电源，否则容易对芯片造成损坏；由于模块中的数字音量控制具有很大的增益，所以不要让音频信号输入过大而失真应用：LCD电视机、监视器、笔记本电脑、便携式扬声器、便携式，为18k的快速关闭/启动，而不需要慢慢减低音量。
功放电路

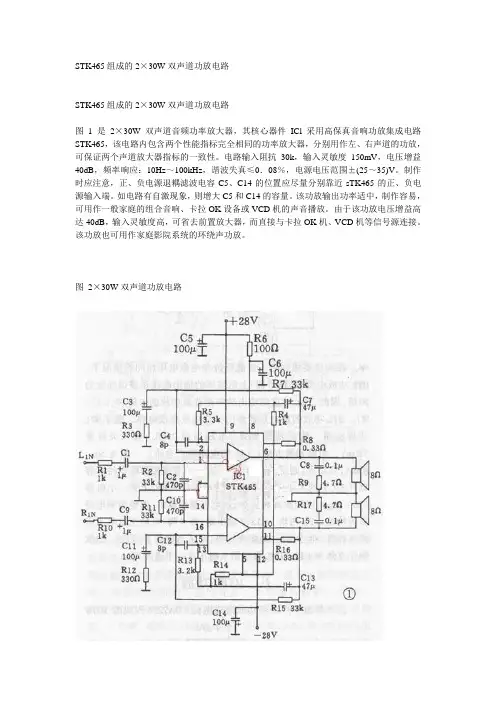

STK465组成的2×30W双声道功放电路--------------------------------------------------------------------------------STK465组成的2×30W双声道功放电路图1是2×30W双声道音频功率放大器，其核心器件ICl采用高保真音响功放集成电路STK465，该电路内包含两个性能指标完全相同的功率放大器，分别用作左、右声道的功放，可保证两个声道放大器指标的一致性。
电路输入阻抗30k，输入灵敏度150mV，电压增益40dB，频率响应：10Hz～100kHz，谐波失真≤0．08％，电源电压范围±(25～35)V。
制作时应注意，正、负电源退耦滤波电容C5、C14的位置应尽量分别靠近sTK465的正、负电源输入端。
如电路有自激现象，则增大C5和C14的容量。
该功放输出功率适中，制作容易，可用作一般家庭的组合音响、卡拉OK设备或VCD机的声音播放。
由于该功放电压增益高达40dB，输入灵敏度高，可省去前置放大器，而直接与卡拉OK机、VCD机等信号源连接。
该功放也可用作家庭影院系统的环绕声功放。
图2×30W双声道功放电路本文来自: 原文网址：/sch/musicop/0080229.html首页> 电路图库> 音响功放25W X 2 LM1875功放电路图---------------------------------------------------------------------------------25W X 2 LM1875功放电路图电路如图1所示，芯片IC采用美国NS公司的LM1875，它具有音色柔美，失真低（0.015%），在小功率时颇有名机风范，广受好评。
输出管采用音色较为温暖柔和的东芝大功率对管2SA1943，2SC5200（VCM=180V，ICM=12A，PCM≥120W，fT=30MHz）。
功率放大器电路图全集
功率放大器电路图全集一．驻极体麦克风前置放大器该电路适用于采用驻极体麦克风的许多应用场合，这里用了以个1.5V的电池.C1和R3用来增强高音和压制低音,也可以根据愿意把它们去掉驻极体麦克风前置放大器二．TDA7057/TDA7057AQ伴音功放电路图· [图文] 差分功放仿真电路· [图文] 飞利浦有源重低音音箱功放电路图(SW2000)· [组图] 采用LM386制作的微小音频放大器电路· [图文] 5000W超轻，高功率放大器电路，无开关电源· [图文] 5,000W ultra-light, high-power amplifier, without switching-mode power supply· [图文] 简单实用的三极功放电路· [图文] 2N3055三极管功率放大器电路 (2N3055 Power Amplifier)· [组图] 摩托罗拉高保真功率放大器电路 (Motorola Hi-Fi power amplifier)· [图文] 带低音炮的10W的音频放大器(10W Audio Amplifier withBass-boost)· [图文] OPA604构成的音频功率放大器电路· [组图] STK465组成的2x30W(立体声)放大器及电路 (Amplifier 2x30W with STK465)·实用的大功率可控硅触发电路原理图· [组图] 低通滤波器电路/低音炮 (Low pass filter-Subwoofer)· [组图] 低阻抗麦克风放大器电路 (Low impedance microphone amplifier) · [图文] 22W音频放大器电路 (22W audio amplifier)· [图文] 100W RMS的放大器电路 (100W rms amplifier)· [组图] 50W功放电路 (50Watt Amplifier)· [图文] 迷你音箱:2W放大器电路 (Mini-box 2W Amplifier)· [图文] Two way cross-over 3500Hz· [组图] 25W场效应管音频放大器(25W Mosfet audio amplifier)· [图文] KMW-306通道无线话筒的原理及电路· [组图] LM1875功放器· [组图] 用LM317制作的功放电路图· [图文] LM1875制作功放电路(含电源电路)· [图文] TA8220功放电路图· [图文] XPT4990音频放大器应用电路· [图文] 大电流输出稳压电源· [图文] LM317高精度放大器电路· [图文] 2030功放电路图· [图文] 什么是高功率放大器· [图文] ZM312型十二路载波机线路放大器的功率放大级部分电路· [图文] 单边功率放大器的基本电路· [图文] 最大功率达到280W的LM3886功放电路图· [图文] BA328录音磁头放大电路· [组图] tda2822m功放电路· [组图] 大功率OCL立体声功放的制作及电路(20～100W×2双通道)· [组图] 用TDA1514制作的简单功放及电路· [组图] TDA2030型立体声功率放大器· [图文] DU30麦克前置放大器电路· [组图] 宽频带视频放大输出电路图· [图文] CD唱机加装自动放音电路· [组图] 傻瓜式混合型功率放大器电路及原理· [图文] 用TDA2822制作的助听器电路· [图文] 影像信号放大电路· [图文] 声音信号放大电路· [图文] 运算放大器音频电路· [图文] 四灯电子管发射机电路· [图文] 带有音频放大器的矿石收音机· [图文] 音频滤波电路· [图文] TDA2030功放电路双电源接法· [图文] TDA2030功放电路单电源电路· [图文] 视频放大器· [图文] 视频前置放大器· [图文] 由电子线路控制的可变增益视频支路放大器· [图文] 视频支路差动放大器· [图文] 双输入视频有线电视放大器· [图文] 简易视频放大器· [图文] 4.5MHz伴音中频放大器· [图文] 通用输出放大器· [图文] 具有低音控制的立体声电唱机放大器· [图文] 立体声前置放大器· [图文] 小型立体声放大器· [图文] 具有音调控制的单片机立体声前置放大器· [图文] 带晶体滤波器的45MHz IF放大器· [图文] RF前置放大器· [图文] 宽带前置放大器· [图文] LC调谐放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 5W 7MHz的RF功率放大器· [图文] 455KHZ IF放大器· [图文] 可转换的HF VHF有源天线· [图文] 455KHz的中频放大器· [图文] 144-2304MHz的UHF宽带放大器· [图文] UHF放大器· [图文] 455KHz简易中频放大器· [图文] 20W 1296KHz的放大器模块· [图文] 采用MAR-1MMIC接收机和扫描机功率放大器· [图文] 用于手提式步话机的2M FET功率放大器· [图文] 10W 10M的线性放大器· [图文] 电视伴音系统· [图文] 宽带功率放大器· [图文] 20W 450MHz放大器· [图文] 30MHZ放大器· [图文] 小型宽带放大器· [图文] 70MHz RF功率放大器· [图文] 广播波段RF放大器· [图文] 435MHz的低噪音GASFET前置放大器· [图文] 宽频带RF放大器· [图文] 采用MAR-x的VHF和UHF前置放大器· [图文] HF前置放大器· [图文] 可增益放大器· [图文] 示波器前置放大器· [图文] 短波接收机的噪声放大限制器· [图文] 场效应管运算放大器传声器混合电路· [图文] 放大器冷却的电路Ⅱ· [图文] 放大器冷却电路Ⅰ· [图文] 前置放大器的收发定序器· [图文] 三极管功率放大电路· [图文] LMC6062仪表放大器· [图文] 红外光电二极管选择性前置放大器· [图文] 电子二分频功率放大器电路· [图文] 2×100W高保真双声道功率放大器· [图文] 单片音响功放集成电路TDA7294构成的100W功率放大器· [图文] 用两块高保真音响集成电路LM1875构成的BTL功率放大器· [图文] 2×70W双声道高保真功率放大器· [图文] 采用STK4040X1构成的70W音频功率放大器· [图文] 采用LM3875T构成的60W高保真功率放大器· [图文] 50W高保真功率放大器电路· [图文] 高保真音响功放集成电路TDA1514构成的40W功率放大器· [图文] 2×30W双声道音频功率放大器· [图文] 单电源、低压、低功耗运算放大器电路· [图文] NE5532前级放大电路· [组图] lm1875+ne5532功放电路· [图文] F4558基本接线图· [图文] 4558前级放大电路· [图文] 用LM1875构成的集成功率放大器电路· [图文] 甲乙类互补功率放大电路· [图文] 功放三极管的三种工作状态工作状态· [图文] 乙类互补对称功放电路· [图文] 实用OTL功放电路· [图文] 单片集成功率放大电路· [图文] QRP测音发声器/电码操作振荡器· [组图] tda2006单电源功放电路· [图文] 3V峰到峰单电源缓冲器· [图文] MOS场效应缓冲放大器· [图文] VFO缓冲放大器· [图文] 大电流缓冲器· [图文] 缓冲器/放大器· [图文] 分立元件功率放大器原理图· [图文] TDA2030功放集成块和BD907/BD908制作的40w功放电路· [图文] TDA7294功率放大电路· [图文] TDA7057/TDA7057AQ伴音功放电路图· [图文] TDA2822电路图· [图文] TDA2616功率放大电路图· [图文] TDA2040应用电路图· [图文] TDA2009 OTL单/双声道功率放大电路图· [图文] TDA1521A功率放大器电路· [图文] TDA1521双通道功率放大电路· [图文] TDA1514功放电路图· [图文] TDA1013伴音功放电路· [图文] TBA820/TBA820M功率放大电路图· [图文] TA8223/TA8223K双通道功率放大电路· [图文] TA8218/TA8218H三通道功放电路图· [图文] TA8211/TA8211AH双通道功放电路· [图文] TA7270/TA7270P功率放大器电路· [图文] TA7250/TA7250P功率放大器电路· [图文] LA4287伴音功放电路图· [图文] TDA3803/TDA3803A伴音处理器电路图· [组图] 音频分配放大器· [图文] 音频放大器。
PAM8403CS8403小功率3W双声道D类音频功放电路图
精心整理PAM8403CS8403小功率3W 双声道D 类音频功放电路图PAM8403/CS8403小功率3W 双声道D 类音频功率放大IC 应用电路原理图说明及设计注意事项左手665收藏时间：2016年1月15日10：15PAM8403/CS8403是一款3W ，立体声D 类音频功率放大器，能够以D 类放大器的效率提供AB 类功率放大器的性能。
采用D 类结构，PCB 本文D 达3W l 热保护l 排列效率:90%声道数：双声道频率响应：150HZ-20KHZ尺寸：15mmX39mm 厚度(max)11mm 此款2.0音响功放采用两片8403音频放大器精心设计。
实现双声道输出完全独立，质量更稳定可靠！最大输出功率为3W，最小输出为1.5W.工作电压为2-5.5V，因此非常适合于电池或USB供电的低电压电子产品作为功率放大器节省了传统功放的自举电路及消振电路。
因此只要极少的外围元件（最少为只要四个元件）便可工作，节省了线路板空间，降低生产成本及设计成本。
特有的关断功能（高电平有效）可节省功耗，延长电池使用时间。
主要特性：1、输出功率：3欧负载/5V（3.0W）；4欧负载/5V2.5W）；2、关断电流：1uA3、应用领域15、3Wx28欧姆6欧姆4欧姆阻抗喇叭，建议使用2~10W喇叭供电建议单节可充电锂电池或USB5V供电，也可用三节1.5V电池或四节1.2V充电电池供电。
用变压器供电一定要加5V稳压电路，不加稳压电路电压纹波超过5.5V芯片将烧坏。
电源正负极不能接反，电源电压不能超过5.5V，否则会烧毁IC损坏。
不要改动板上任何元件参数，不符合的参数将会导致IC损坏。
音频输入线请尽量用带屏蔽的线，可以起到抗干扰作用，消除杂波电流声。
输出为cmos管BTL驱动方式，左右喇叭的负极不能够接在一起，即接喇叭的4条线是完全独立的，不允许共接，否则会烧毁IC损坏。
先接通扬声器再接通电源，否则容易对芯片造成损坏；由于模块中的数字音量控制具有很大的增益，所以不要让音频信号输入过大而失真应用：LCD电视机、监视器、笔记本电脑、便携式扬声器、便携式，为18k的快速关闭/启动，而不需要慢慢减低音量。
【2017年整理】音频功率放大器电路图

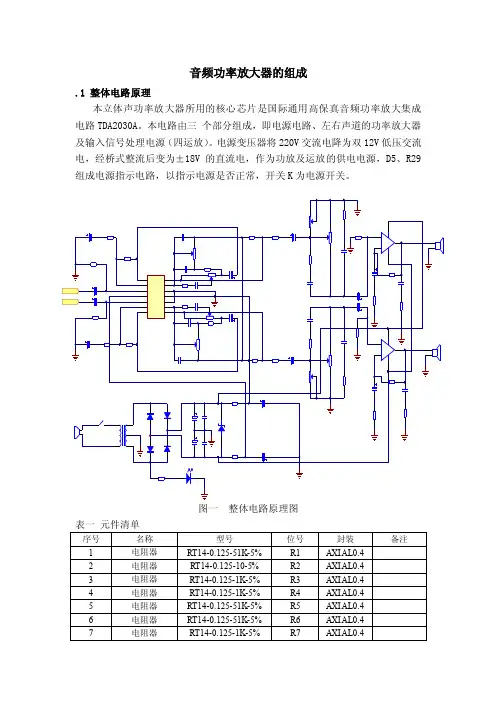

音频功率放大器的组成.1 整体电路原理本立体声功率放大器所用的核心芯片是国际通用高保真音频功率放大集成电路TDA2030A。
本电路由三个部分组成，即电源电路、左右声道的功率放大器及输入信号处理电源（四运放）。
电源变压器将220V交流电降为双12V低压交流电，经桥式整流后变为±18V的直流电，作为功放及运放的供电电源，D5、R29组成电源指示电路，以指示电源是否正常，开关K为电源开关。
表一元件清单2.2 电源部分本设计是由TDA2030构成的双声道功率放大器，左右声道对称，TDA2030是一种单声道集成功率放大器，采用单电源或双电源供电方式，电路中主要构成框架如下：前置放大采用GL324四运放的两路运放的负反馈放大，放大倍数为10倍，后经过RC滤波电路组成的高低音调节，在经过平衡和电量调节输入功放芯片即TDA2030。
电路框图整流电路：桥式整流电路的作用是利用单向导电性的整流元件二极管，将正负交替的正弦交流电压整流成为单向脉动电压。
但是，这种单向电压往往包含着很大的脉动成分，距离理想的直流电压还差得很远。
稳压电路：稳压电路的作用是采取某些措施，使输出的直流电压在电网电压或负载电流发生变化时保持稳定。
设计中是利用变压器将电网上面220V的交流电降为双12V低压交流电，再经过桥式整流把12V的交流成分整流成±18V的直流电，经过滤波滤除直流成分中的交流部分，考虑到芯片电源电压要求比较宽泛本设计中没有采用稳压部分。
2.3 前置放大部分前置放大器是各种音源设备和功率放大器的连接设备，起到信号放大的作用。
音源信号在经过前置放大器的放大后，就可以直接送入功率放大器，使功率放大器能正常工作。
前置放大器还可以对信号的频率进行调节和控制。
本设计的前置放大部分是采用GL324四运算放大芯片的负反馈实行的。
优点在于其在分压偏置电路中利用负反馈的原理以稳定放大电路的工作，此外还可以增加增益的稳定性，减小非线性失真，展开频带及控制输入输出阻抗。
功放电路

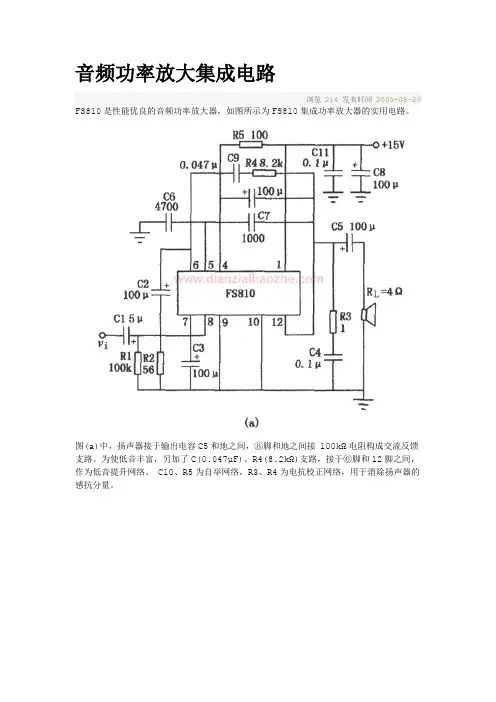

音频功率放大集成电路浏览214发布时间2009-08-29 FS810是性能优良的音频功率放大器，如图所示为FS810集成功率放大器的实用电路。
