电表改装练习题
高中物理电学实验电表改装与校准专题练习(真题+模拟)
高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。
可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。
1)欧姆表设计将图a中的实物连线组成欧姆表。
欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。
表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。
3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。
若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。
2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。
然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。
1)连线根据图a和题给条件，将图b中的实物连线。
2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。
由此可以推测出所改装的电表量程不是预期值，而是25 mA。
3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。
4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。
其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。
电表的改装及 练习题
一只电流表的满偏电流为Ig=3 mA，内阻为 Rg=100 Ω，若改装成量程为I=30mA的电流表， 应并联的电阻阻值为_________Ω；若将改装 改装成量程为U=15V的电压表，应串联一个阻 值为_________Ω的电阻。 11.1，4900
实际的电源都存在电阻，通常可用电压U和电 阻r两个物理量描述它．例如，干电池、蓄电池 可以把它看成是由一个电压为U、电阻为0的理 想电源与一个阻值为r的电阻串联而成，如图甲 所示． 小明为了测出某电源的电压和电阻，设计了如 图乙所示电路，已知R1=14Ω，R2=9Ω．当只 闭合S1时，电流表读数I1=0.2A；当只闭合S2 时，电流表读数I2=0.3A．现把该电源按图甲中 的等效方法处理，则电源电压U为多少V，电阻 r为多少Ω．
：电路可看成电阻R与电阻r串联，依题意得： U=I（R+r），r=－R=15Ω－14Ω=1Ω。
干电池是我们实验时经常使用的电源,它除了有 稳定的电压外,本身也具有一定的电阻.可以把 一个实际的电源看成一个理想的电源（即电阻 为零）和一个电阻串联组成,如图a所示.用图b 所示的电路可以测量出一个实际电源的电阻值. 图中R＝14Ω,开关K闭合时,电流表的读数I＝ 0.2A,已知电源电压U＝3.0V,求电源的电阻r.
依题意得：U＝I （R+ r）,电源的电 阻r＝ U /I一R＝ 15Ω一14Ω＝1Ω.
我们实验使用的干电池实际是有一定电阻的，我们把它称为内 电阻．所以当我们连接好甲电路图时，实际上相当于是乙图情 形．小明用一节旧干电池做实验，连接好的甲图做实验发现， 在闭合开关后，当定值电阻是5欧时，电压表的示数为1伏；将 定值电阻由5欧更换为12欧时，电压表的示数变化了0.2伏． （1）求该干电池的内部电阻． U=1.4V，r=2Ω （2）当电路中开关断开时电压表示数为多少？ （3）一节干电池实际使用时对外输出的电压并非是恒定1.5伏 而是变化的，你认为是哪些因素引起？
电表改装练习题
高二物理电表改装1、一个电流表的满偏电压为U g ，内电阻为R g ，要把它改装成量程为nU g 的电压表，应在电流表上（ ）A 、串联一个nR g 的电阻B 、并联一个nR g 的电阻C 、串联一个（n-1）R g 的电阻D 、并联一个（n-1）R g 的电阻2、一电流表并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准表读数为1A 时，而改装表的读数为1.1A ，稍微偏大些，为了使它的读数准确，应（ ）A 、在原分流电阻上再并联一个较大的电阻B 、在原分流电阻上再串联一个较小的电阻C 、在原分流电阻上再串联一个较大的电阻D 、在原分流电阻上再并联一个较小的电阻3、一电流表的满偏电流Ig=1mA ，内阻为200Ω。
要把它改装成一个量程为0.5A 的电流表，则应在电流表上（ ）A ．并联一个200Ω的电阻B ．并联一个0.4Ω的电阻C ．串联一个0.4Ω的电阻D ．串联一个200Ω的电阻4、一个电流表的满偏电流Ig=1mA ，内阻Rg=500，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ）A ．串联一个10k Ω的电阻B ．并联一个10k Ω的电阻C ．串联一个9.5k Ω的电阻D ．并联一个9.5k Ω的电阻5、图中的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程减小D ．上述说法都不对6、如图16 一个电流表的满刻度电流值I g = 0．6A ，面板如图所示，那么它每一小格所相应的电流是______mA ，指针现在的电流示数是______A 。
如果这个量程为0.6A 的电流表内阻R g =60Ω，要把这个电流表的量程扩大成 3A ，那么应该在R g 上______联一个电阻R s ，R s 的大小应是______Ω；并联R s 后，测某一电流，指针仍指到如图所示位置，则该电流是______A ，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs 前的______倍。
高中物理专题练习电表改装
电表改装（2）目标：1、电表改装原理；2、电表改装后的校准；3、简单的电路动态分析。
典例分析：例1：一个电流表的刻度盘的每1小格代表1μA，内阻为R g.如果把它改装成量程较大的电流表，刻度盘的每一小格代表nμA，则( ) A．给它串联一个电阻，阻值为nR g B．给它串联一个电阻，阻值为(n－1)R gC．给它并联一个电阻，阻值为 D．给它并联一个电阻，阻值为【答案】D例2：（多选）如图所示，将一个改装的电流表接入电路进行校准，发现待测表的示数比标准表的示数偏大，如表头的I g是准确的，出现的误差原因可能为（）A．R g的测量值比真实值偏大B．R g测量值比真实值偏小C．所并联的R并比公式R′并=计算出的R′并偏小D．所并联的R并比公式R′并=计算出的R′并偏大【答案】AD例3：如图所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P向右移动时，三个灯泡亮度的变化情况是（）A． L1变亮，L2和L3皆变暗B． L1变暗，L2不能确定，L3变暗C． L1变暗，L2变亮，L3变亮D． L1变亮，L2变亮，L3变暗【答案】D课堂小练：1.如图所示，AB间电压恒为11V，R为阻值较大的滑线变阻器，P为R的中点，用一只0～5V～15V的双量程电压表的“5V”档测PB间的电压时，电压表恰好满偏，若换用“15V”档测量，则电压表的示数为（）A． 5V B． 5.3VC． 5.5V D． 5.7V【答案】B2.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5V，V2量程是15V，为了测15V～20V的电压，把V1和V2串联起来用，以下叙述正确的是（）A． V1、V2的读数相同 B． V1、V2指针偏转角度相等C． V1、V2读数不同，指针偏转角也不同 D． V1、V2指针偏转角度小【答案】B第 1 页共 2 页。
电表改装专题训练
电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。
（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。
（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。
（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。
（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x 的阻值等于________Ω。
2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。
那么以下结论中正确的是（ ）① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。

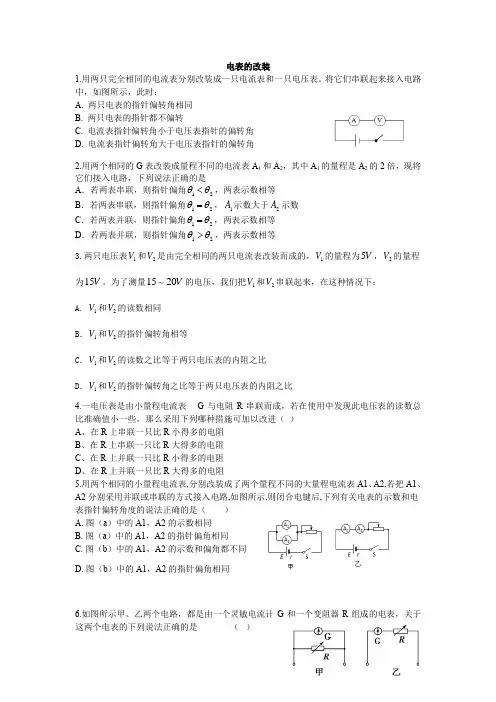

关于电表的改装之习题篇
电表的改装1.用两只完全相同的电流表分别改装成一只电流表和一只电压表。
将它们串联起来接入电路中，如图所示，此时：A. 两只电表的指针偏转角相同B. 两只电表的指针都不偏转C. 电流表指针偏转角小于电压表指针的偏转角D. 电流表指针偏转角大于电压表指针的偏转角2.用两个相同的G 表改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是A ．若两表串联，则指针偏角12θθ<，两表示数相等B ．若两表串联，则指针偏角12θθ=，1A 示数大于2A 示数C ．若两表并联，则指针偏角12θθ=，两表示数相等D ．若两表并联，则指针偏角12θθ>，两表示数相等3.两只电压表1V 和2V 是由完全相同的两只电流表改装而成的，1V 的量程为5V ，2V 的量程为15V 。
为了测量1520V 的电压，我们把1V 和2V 串联起来，在这种情况下： A. 1V 和2V 的读数相同B ．1V 和2V 的指针偏转角相等C ．1V 和2V 的读数之比等于两只电压表的内阻之比D ．1V 和2V 的指针偏转角之比等于两只电压表的内阻之比4.一电压表是由小量程电流表 G 与电阻R 串联而成，若在使用中发现此电压表的读数总比准确值小一些，那么采用下列哪种措施可加以改进（ ）A 、在R 上串联一只比R 小得多的电阻B 、在R 上串联一只比R 大得多的电阻C 、在R 上并联一只比R 小得多的电阻D 、在R 上并联一只比R 大得多的电阻5.用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表A1、A2,若把A1、A2分别采用并联或串联的方式接入电路,如图所示,则闭合电键后,下列有关电表的示数和电表指针偏转角度的说法正确的是（ ）A. 图（a ）中的A1，A2的示数相同B. 图（a ）中的A1，A2的指针偏角相同C. 图（b ）中的A1，A2的示数和偏角都不同D. 图（b ）中的A1，A2的指针偏角相同6.如图所示甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成的电表，关于这两个电表的下列说法正确的是 （ ）A.表是安培表，R 增大时量程增大B.甲表是安培表，R 增大时量程减小C.乙表是伏特表，R 增大时量程增大D.乙表是伏特表，R 增大时量程减小7.一电压表由电流表G 与电阻R 串联而成，如图所示，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是A ．在R 上串联一个比R 小得多的电阻B ．在R 上串联一个比R 大得多的电阻C ．在R 上并联一个比R 小得多的电阻D ．在R 上并联一个比R 大得多的电阻8.如下图所示电路中，G 是电流表，R1、R2是两个可变电阻，调节可变电阻R1、R2，可以改变电流表G 的示数。
电表的改装习题精选
电表的改装习题精选1.选项为B，甲表为安培表，R增大时量程减小；乙表为伏特表，R增大时量程增大。
2.选项为B，电压表烧坏。
3.选项为D，需并联一个0.05Ω的电阻。
4.选项为A，需并联0.002 Ω的电阻。
5.选项为C，U1为2V，U2为10V。
6.选项为B，a、b间总电压为8V。
7.选项为D，需增大R2，减小R1.8.串联电路中的电流表为电压表，两只电流表串联。
1.两只电表的指针偏转角相同。
2.两只电表的指针都不偏转。
3.电流表指针的偏转角小于电压表指针的偏转角。
4.电流表指针的偏转角大于电压表指针的偏转角。
5.将内阻分别为100Ω和80Ω，满偏电流相同的两电流表，通过串联不同的电阻改装成量程相同的电压表，求两电压表内阻之比。
将两电压表串联后去测某一电压，两表示数之比为多少。
6.如图所示，A、B两点接在恒压电源上，内阻不可忽略的电流表并联，示数分别为2A和3A。
若将两只电流表串联起来接入电路中，两只电流表的示数均为4A，那么电路不接入电流表时，流过R的电流是多少？7.如图所示的电路中，小量程电流表的内阻Rg=100Ω，满偏电流Ig=1mA，R1=900Ω，R2=100Ω。
当S1和S2均断开时，改装所成的表是什么表？量程多大？当S1和S2均闭合时，改装所成的表是什么表？量程多大？8.一个分压电阻为R1串联到电压表上，使电压表的量程扩大为原来的n倍，另一个分压电阻R2串联到同一电压表上，量程扩大到原来的m倍。
如果把这两个电阻并联之后再串联到电压表上，此时电压表的量程扩大了几倍？。
电压表改装大量程计算题目
电压表改装大量程计算题目
电压表改装大量程计算题目如下：
1. 将原本的电压表改装为大量程电压表，原先的量程为0-10V，改装后的量程为0-100V。
如果原本读数为4V，那么改装后的读数为多少？
答案：改装后的读数为40V。
2. 将原本的电压表改装为大量程电压表，原先的量程为0-50V，改装后的量程为0-500V。
如果原本读数为35V，那么改装后的读数为多少？
答案：改装后的读数为350V。
3. 将原本的电压表改装为大量程电压表，原先的量程为0-1000V，改装后的量程为0-10000V。
如果原本读数为750V，那么改装后的读数为多少？
答案：改装后的读数为7500V。
4. 将原本的电压表改装为大量程电压表，原先的量程为0-20V，改装后的量程为0-200V。
如果原本读数为15V，那么改装后的读数为多少？
答案：改装后的读数为150V。
5. 将原本的电压表改装为大量程电压表，原先的量程为0-500V，改装后的量程为0-5000V。
如果原本读数为400V，那么改装后的读数为多少？
答案：改装后的读数为4000V。
以上是电压表改装大量程计算题目的答案，希望能对你有所帮助。
11.4 串联电路和并联电路(二)电表改装(练习题)(解析版)
第十一章电路及其应用11.4串联电路和并联电路（二）电表改装一、单选题：1.一电压表内阻为3 kΩ，量程为0～3 V，要把它改装成一个量程为0～15 V的电压表，需要给它( )A．并联一个12 kΩ的电阻B．并联一个15 kΩ的电阻C．串联一个12 kΩ的电阻D．串联一个15 kΩ的电阻答案 C解析电压表内阻为3 kΩ，量程为0～3 V，要把它改装成一个量程为0～15 V的电压表，需要给它串联一个电阻，阻值R＝U－UgUgRg＝12 kΩ，故选C.2.两只电压表和是由完全相同的两个电流计改装成的，表的量程是5 V，表的量程是15 V，把它们串联起来接入电路中，则( )A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为1∶3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1∶3D．它们的示数之比、指针偏转角度之比均为1∶3答案 B解析由于两个电压表是用相同的电流计改装的，当两个电压表串联使用时，通过两表的电流是相同的，所以表头指针偏转的角度是相同的；刻度盘上的示数表示的是电压表两端的电压，与量程成正比，故选项B正确，选项A、C、D错误．3一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )A．在R上串联一比R小得多的电阻B．在R上串联一比R大得多的电阻C．在R上并联一比R小得多的电阻D．在R上并联一比R大得多的电阻答案：A解析：[读数总比准确值偏小，说明流过表头的电流偏小，并联电阻稍小了些，要使电流表读数准确，应使并联电阻稍大些，故要在R上串联一个很小的电阻，A正确．]4.如图所示，用电流表和电压表测量电阻R x的阻值，c端与b端相连时，电流表示数为4.60 mA，电压表示数为2.50 V，c端与a端相连时，电流表示数为5.20 mA，电压表示数为2.30 V，比较这两次结果正确的是( )A．电阻的真实值更接近543 Ω，且大于543 ΩB．电阻的真实值更接近543 Ω，且小于543 ΩC．电阻的真实值更接近460 Ω，且大于460 ΩD．电阻的真实值更接近460 Ω，且小于460 Ω答案 B解析比较两次的电压表读数，可知ΔU＝0.20 V，则ΔUU＝0.202.50＝0.08；电流表示数变化ΔI＝0.60 mA，则ΔII＝0.604.60＝0.130，可见ΔII>ΔUU，即电流变化明显一些，可见电压表内阻带来的影响比电流表内阻带来的影响大，故应采用内接法，R x＝2.50 V4.60×10－3 A≈543 Ω，此法测量值偏大，因此选项B正确．5.如图所示用电压表和电流表测电阻，R x为待测电阻，如果电压表的读数是3.50 V，电流表的读数是10.0 mA，电压表的内阻是1.50 kΩ，电流表的内阻是10 Ω，那么R x的精确值为( )A．457 Ω B．350 Ω C．360 Ω D．1 200 Ω答案 A解析通过电压表的电流I V＝URV＝3.501.50×103Ω＝73×10－3A，则R x＝UIRx＝3.5010－73×10－3Ω≈457 Ω，故选A.二、多选题6.如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没半偏时，A2的指针已经半偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路的电流为1.2 A 答案：AD解析：[A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同．当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1 A时，A2的读数应为13×0.6 A＝0.2 A，所以干路电流为1.2 A，C错误，D正确．]7.两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2，若将两表串联后去测某一线路的电压，则两只表( )A．读数相同B．指针偏转的角度相同C．量程大的电压表读数大D．量程大的电压表读数小答案：BC解析：[电流表改装成电压表后，量程大的内阻大，两改装后的电压表串联在一起去测电压，每个表两端的电压与其内阻成正比，所以量程大的电压表读数大，A、D错误，C正确；两电压表串联，流过两电压表的电流相等，即流过电压表内部的表头的电流相等，所以指针偏转的角度相同，B正确．]8.一电流表的量程为100 μA，内阻为100 Ω.现串联一个9 900 Ω的电阻将它改装成电压表(原电流表的表盘未改动)．如果用改装后的电压表测量某一电路，电压表示数如图所示，则( )A．该电压表的量程是0.1 VB．该电压表的量程是1 VC．此时的电压是0.08 VD．此时的电压是0.8 V答案：BD解析：[根据串联电路的电压特点有U＝I g R＋I g R g＝I g(R＋R g)＝10－4×(100＋9 900) V ＝1 V，此时指针所表示的电压为0.8 V，选项B、D正确．]9.用如图所示的电路测量待测电阻R x的阻值时，下列关于由电表产生误差的说法中，正确的是( )A．电压表的内电阻越小，测量越精确B．电流表的内电阻越小，测量越精确C．电压表的读数大于R x两端真实电压，R x的测量值大于真实值D．由于电流表的分流作用，使R x的测量值小于真实值答案BC解析该电路中电流表的读数为通过R x的电流的真实值，电压表的读数为R x两端的电压与电流表的分压之和，大于R x两端的真实电压，根据欧姆定律知，R x的测量值大于真实值，C对，D错．该电路中，R x的测量值实际上为R测＝R x＋R A，故电流表的内电阻越小，测量越精确，A错，B对.10.如图所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是( )A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏，A正确，B错误；两电流表的内阻之比为1∶5，则电流之比为5∶1，A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A，C错误，D正确．11.四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图3所示接法连入电路，则( )A．电流表A1的读数大于电流表A2的读数B．电流表A1指针的偏转角小于电流表A2指针的偏转角C．电压表V1的读数小于电压表V2的读数D．电压表V1指针的偏转角等于电压表V2指针的偏转角答案AD解析电流表A1与电流表A2由相同表头与不同电阻并联改装而成，并联在电路中，电流表A1与电流表A2的指针偏转角相同，电流表A1的量程较大，则电流表A1的读数较大，故A正确，B错误；电压表V1与电压表V2由相同表头与不同电阻串联改装而成，串联在电路中，通过表头的电流相同，故指针的偏转角相同，因V1量程较大，所以电压表V1的读数大于电压表V2的读数，故C错误，D正确．三、非选择题12．有一电流表G，内阻R g＝100 Ω，满偏电流I g＝1 mA.(1)要把它改装成量程为0～3 V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？(2)要把它改装成量程为0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？[解析] (1)由题意知电流表G的满偏电压Ug＝I g R g＝0.1 V改装成量程为0～3 V的电压表，当达到满偏时，分压电阻R的分压UR＝U－U g＝2.9 V所以分压电阻R＝URIg＝2.90.001Ω＝2 900 Ω改装后电压表的内阻R V＝R g＋R＝3 000 Ω.(2)改装成量程为0～0.6 A的电流表，当达到满偏时，分流电阻R的分流IR＝I－I g＝0.599 A所以分流电阻R＝UgIR≈0.167 Ω改装后电流表的内阻R A＝RgRRg＋R≈0.167 Ω.[答案] (1)2 900 Ω 3 000 Ω(2)0.167 Ω0.167 Ω13.如图所示，有一个表头G，满偏电流为I g＝1 mA，内阻R g＝100 Ω，用它改装为有5 V和50 V两种量程的电压表，求R1、R2的阻值各为多大？[解析] 当公共端与5 V端接入被测电路时，量程为U1＝5 V，当公共端与50 V端接入被测电路时，量程为U2＝50 V.由串联电路的电压分配关系可知：R 1＝U1Ig－R g＝(51×10－3－100) Ω＝4 900 Ω＝4.9 kΩR 2＝U2Ig－R g＝(501×10－3－100) Ω＝49 900 Ω＝49.9 kΩ.[答案] 4.9 kΩ49.9 kΩ14.如图所示为实验室常用的两个量程的电压表原理图．当使用O、A两接线柱时，量程为0～3 V；当使用O、B两接线柱时，量程为0～15 V．已知电流表的内阻R g＝500 Ω，满偏电流I g＝100 μA.求分压电阻R1和R2的阻值．[解析] 在改装的电压表中，各量程达到满偏电压时，经过“表头”的电流均为满偏电流．接O、A时：I g＝U1Rg＋R1，即R 1＝U1Ig－R g＝⎝⎛⎭⎪⎫31×10－4－500Ω＝2.95×104Ω.接O、B时：I g＝U2Rg＋R1＋R2，即R 2＝U2Ig－R g－R1＝⎝⎛⎭⎪⎫151×10－4－500－2.95×104Ω＝1．2×105Ω.[答案] 2.95×104Ω 1.2×105Ω15.在如图所示的电路中，小量程电流表G的内阻R g＝100 Ω，满偏电流I g＝1 mA，R1＝900 Ω，R2＝100999Ω.(1)当S1和S2均断开时，改装成的表是什么表？量程为多大？(2)当S1和S2均闭合时，改装成的表是什么表？量程为多大？答案(1)电压表 1 V (2)电流表 1 A解析(1)S1和S2均断开时，电阻R1与小量程电流表G串联，可组成较大量程的电压表，电压表的内阻R V＝R g＋R1＝1 000 Ω.所以电压表两端的电压最高为：U＝Ig RV＝0.001×1 000 V＝1 V，即改装成的电压表的量程为1 V.(2)S1和S2均闭合时，电阻R1被短路，电阻R2与小量程电流表G并联，组成较大量程的电流表．当小量程电流表G满偏时，通过R2的电流为：I R2＝IgRgR2＝0.001×100100999A＝0.999A，故改装成的电流表的量程为I＝I R2＋I g＝0.999 A＋0.001 A＝1 A.。
高中物理电学实验电表改装与校准专题练习(真题+模拟)
电表改装与校准一、电表改装与校准1、(2019·全国卷Ⅲ)某同学欲将内阻为98.5 Ω、量程为100 μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 kΩ刻度正好对应电流表表盘的50 μA刻度。
可选用的器材还有：定值电阻R0(阻值14 kΩ)，滑动变阻器R1(最大阻值1500 Ω)，滑动变阻器R2(最大阻值500 Ω)，电阻箱(0～99999.9 Ω)，干电池(E＝1.5 V，r＝1.5 Ω)，红、黑表笔和导线若干。
(1)欧姆表设计将图a中的实物连线组成欧姆表。
欧姆表改装好后，滑动变阻器R接入电路的电阻应为________ Ω；滑动变阻器选________(填“R1”或“R2”)。
(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。
表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为________、________。
(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________ kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。
若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为________ Ω。
2、(2019·全国卷Ⅰ)某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。
该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。
然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测(虚线框内是改装后的电表)。
(1)根据图a和题给条件，将图b中的实物连线。
(2)当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。
由此可以推测出所改装的电表量程不是预期值，而是________。
(填正确答案标号)A．18 mA B．21 mA C．25 mA D．28 mA(3)产生上述问题的原因可能是________。
电表的改装练习题(可编辑修改word版)
999 R 电表的改装练习题基础过关： 如果某电流表内阻为R g Ω ， 满偏电流为I guA ， 要把它改装为一个UV 的电压表， 需要 _____ 联一个阻值为 _________________ Ω的电阻；如果要把它改装 为一个IA 的电流表， 则应____联一个阻值为 _________________ Ω的电阻． 1. 电流表的内阻是 R g =200Ω，满刻度电流值是 I g =500 微安培，现欲把这电流表改装成量程为 1．0V 的电压表，正确的方法是 [ ]A. 应串联一个 0．1Ω的电阻B ．应并联一个 0．1Ω的电阻C ．应串联一个 1800Ω的电阻D ．应并联一个 1800Ω的电阻2. 磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头 G ，内阻 R g ＝30 Ω，满偏电流 I g ＝5 mA ，要将它改装为量程为 0～3 A 的电流表，所做的操作是( )A ．串联一个 570 Ω 的电阻B ．并联一个 570 Ω 的电阻C ．串联一个 0.05 Ω 的电阻D ．并联一个 0.05 Ω 的电阻3. 如图 2－4－17 所示，甲、乙两个电路，都是由一个灵敏电流表 G 和一个变阻器 R 组成， 下列说法正确的是( )A. 甲表是电流表，R 增大时量程增大B. 甲表是电流表，R 增大时量程减小C. 乙表是电压表，R 增大时量程增大D. 乙表是电压表，R 增大时量程减小4. 用两只完全相同的电流表分别改装成一只电流表和一只电压 表 ．将它们串联起来接入电路中，如图 2－4－21 所示，此时()A ．两只电表的指针偏转角相同B ．两只电表的指针都不偏转C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角5. 已知电流表的内阻 R g ＝120 Ω，满偏电流 I g ＝3 mA ，要把它改装成量程是 6 V 的电压表， 应串联多大的电阻？要把它 改装成量程是 3 A 的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为 3V 和 15V 两个电压表，将它们串联接人电路中，指针偏角之比为 ，读数之比 。
电表的改装的相关习题附答案
电表的改装1．电流表的内阻是R g =200Ω，满刻度电流值是I g =500微安培，现欲把这电流表改装成量程为1．0V 的电压表，正确的方法是 [ ]A ．应串联一个0.1Ω的电阻B ．应并联一个0.1Ω的电阻C ．应串联一个1800Ω的电阻D ．应并联一个1800Ω的电阻2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G ，内阻R g ＝30 Ω，满偏电流I g ＝5 mA ，要将它改装为量程为0～3 A 的电流表，所做的操作是( )A ．串联一个570 Ω的电阻B ．并联一个570 Ω的电阻C ．串联一个0.05 Ω的电阻D ．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程增大D ．乙表是电压表，R 增大时量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时( )A ．两只电表的指针偏转角相同B ．两只电表的指针都不偏转C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角5.(2011年黄冈高二检测)已知电流表的内阻R g ＝120 Ω，满偏电流I g ＝3 mA ，要把它改装成量程是6 V 的电压表，应串联多大的电阻？要把它改装成量程是3 A 的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3V 和15V 两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。
用相同电流计改装成0.6A 和3A 的两个电流表将它们并联接入电路中，指针偏角之比_______，读数之比_________．7.一只电流表，并联0.01Ω的电阻后，串联到电路中去，指针所示0.4A ，并联到0.02Ω的电阻后串联到同一电路中去（电流不变），指针指示0.6A 。
电表及其改装练习题
电表及其改装练习题1、表头的满偏电流为I g，满偏电压为U g，内阻为R g，改装成电流表后，电流量程为I，电压量程为U，内阻为R，则( )A.R=B.U=I g R gC.U g＜UD.I＞2、某学生在测电灯泡的电阻时，不慎把电流表(量程0～3A)与电压表(量程250V)的位置交换了，如图14-10-2所示.这样将造成( )A. 电流表烧坏B. 电压表烧坏C. 灯泡烧坏D. 灯泡不亮3。
两个定值电阻R1、R2串联后，接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1的两端，如图所示，电压表的示数为8V.如果他把此电压表改接在R2两端，则电压表的示数将( )A. 小于4VB. 等于4VC. 大于4V小于8VD. 等于或大于8V4．在一块微安表G上并联一个电阻R，就改装成一块安培表.今将该表与标准安培表串联后去测电流，发现该表的示数总比标准表的示数小，修正的方法为( )A. 在R上并联一个小电阻B. 在R上并联一个大电阻C. 将R的阻值变大些D. 将R的阻值变小些5.图所示电路中，已知电流表内阻R A比定值电阻R小很多倍（R A<<R）。
当电键K断开时，电流表的示数为3．0A；当电键K闭合时，电流表示数为1．0A。
标准电阻R0=6Ω，则电流表的内阻R A等于（）A．2Ω B．3ΩC．12Ω D．18Ω6.一个电流表的满刻度电流值I g= 0．6A，面板如图所示，那么它每一小格所相应的电流是______mA，指针现在的电流示数是______A。
如果这个量程为0.6A的电流表内阻R g=60Ω，要把这个电流表的量程扩大成3A，那么应该在R g上______联一个电阻Rs，Rs的大小应是______Ω；并联Rs后，测某一电流，指针仍指到图中所示位置，则该电流是______A，并联Rs 后，刻度盘上每一小格所代表的电流值是未并联Rs前的______倍。
7.图所示是一个双量程电压表，表头是一个内阻R g=500Ω，满刻度电流为I g=1mA的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R1=______Ω，R2=______Ω。
(完整版)电表的改装的相关习题附答案
电表的改装1．电流表的内阻是R g =200Ω，满刻度电流值是I g =500微安培，现欲把这电流表改装成量程为1．0V 的电压表，正确的方法是 [ ]A ．应串联一个0.1Ω的电阻B ．应并联一个0.1Ω的电阻C ．应串联一个1800Ω的电阻D ．应并联一个1800Ω的电阻2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G ，内阻R g ＝30 Ω，满偏电流I g ＝5 mA ，要将它改装为量程为0～3 A 的电流表，所做的操作是( )A ．串联一个570 Ω的电阻B ．并联一个570 Ω的电阻C ．串联一个0.05 Ω的电阻D ．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是( )A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 增大时量程增大D ．乙表是电压表，R 增大时量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时( )A ．两只电表的指针偏转角相同B ．两只电表的指针都不偏转C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角5.(2011年黄冈高二检测)已知电流表的内阻R g ＝120 Ω，满偏电流I g ＝3 mA ，要把它改装成量程是6 V 的电压表，应串联多大的电阻？要把它改装成量程是3 A 的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3V 和15V 两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。
用相同电流计改装成0.6A 和3A 的两个电流表将它们并联接入电路中，指针偏角之比_______，读数之比_________．7.一只电流表，并联0.01Ω的电阻后，串联到电路中去，指针所示0.4A ，并联到0.02Ω的电阻后串联到同一电路中去（电流不变），指针指示0.6A 。
(完整版)电表的改装练习题
电表的改装练习题基础过关：如果某电流表内阻为R gΩ，满偏电流为I g uA，要把它改装为一个UV 的电压表，需要_____联一个阻值为________________Ω的电阻；如果要把它改装为一个IA的电流表，则应____联一个阻值为_______________Ω的电阻．1．电流表的内阻是R g=200Ω，满刻度电流值是I g=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是[ ]A．应串联一个0．1Ω的电阻B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻2.磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g＝30 Ω，满偏电流I g＝5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是() A．串联一个570 Ω的电阻B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻D．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是()A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时()A．两只电表的指针偏转角相同B．两只电表的指针都不偏转C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角5.已知电流表的内阻R g＝120 Ω，满偏电流I g＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是3 A的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3V和15V两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。
高考物理专题复习：电表改装
高考物理专题复习：电表改装一、单项选择题（共8小题）1．已知一只表头的量程为0~100mA ，内阻g R =100Ω。
现将表头改装成电流、电压两用的电表，如图所示，已知R 1=100Ω，R 2=1kΩ，则下列正确的说法的是（）A ．用oa 两端时是电流表，最大测量值为200mAB ．用ob 两端时是电压表，最大测量值为200VC ．用oa 两端时是电压表，最大测量值为110VD ．用ob 两端时是电流表，最大测量值为220mA2．如图所示，电流表A 1（0～3A ）和A 2（0～0.6A ）由两个相同的电流计改装而成，现将这两个电流表并联后接入电路中。
闭合开关S ，调节滑动变阻器，下列说法中正确的是（）A ．A 1、A 2的读数之比为1∶1B ．A 1、A 2的读数之比为1∶5C ．A 1、A 2的指针偏转角度之比为1∶5D ．A 1、A 2的指针偏转角度之比为1∶13．有两个相同的电流计改装成的量程不同的电流表A 1和A 2，A 1的量程是A 2的2倍，则（）A ．若并联起来，两表指针偏角相等，A 1表示数小于A 2表示数B ．若并联起来，两表指针偏角21θθ>，两表示数相等表示数C ．若串联起来，两表指针偏角21θθ<，两表示数相等D ．若串联起来，两表指针偏角相等，A 1表示数大于A 24．用两只完全相同的电流表，分别改装成一只量程更大的电流表和一只电压表，将它们串联起来接入电路中，如图所示，此时下列说法正确的是（）A ．两只电表的指针偏转角相同B ．两只电表的指针都不偏转C ．电流表指针的偏转角小于电压表指针的偏转角D ．电流表指针的偏转角大于电压表指针的偏转角5．电流表的内阻g R =200Ω，满偏电流g I =1mA ，现欲把这个电流表改装成量程为3.0V 的电压表，正确的是（）A ．串联一个0.2Ω的电阻B ．并联一个0.2Ω的电阻C ．串联一个2800Ω的电阻D ．串联一个1800Ω的电阻6．某同学要把一个量程为200μA 、内阻为300Ω的小量程电流表，改装成测量范围是0~4V 的直流电压表。
电表的改装的相关习题附答案
电表的改装基础过关：如果某电流表内阻为R gΩ，满偏电流为I g uA，要把它改装为一个UV的电压表，需要_____联一个阻值为________________Ω的电阻；如果要把它改装为一个IA的电流表，则应____联一个阻值为_______________Ω的电阻．1．电流表的内阻是R g=200Ω，满刻度电流值是I g=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是[ ]A．应串联一个0．1Ω的电阻B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g＝30 Ω，满偏电流I g＝5 mA，要将它改装为量程为0～3 A的电流表，所做的操作是() A．串联一个570 Ω的电阻B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻D．并联一个0.05 Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是()A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时()A．两只电表的指针偏转角相同B．两只电表的指针都不偏转C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角5.(2011年黄冈高二检测)已知电流表的内阻R g＝120 Ω，满偏电流I g＝3 mA，要把它改装成量程是6 V的电压表，应串联多大的电阻？要把它改装成量程是 3 A的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3V和15V两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。
高考物理《串、并联电路、电表的改装》真题练习含答案
高考物理《串、并联电路、电表的改装》真题练习含答案1．图示的理想电流表和理想电压表的示数分别是0.2 A 和0.4 V ．此时小灯泡的电阻为( )A ．0.5 ΩB ．1.0 ΩC ．1.5 ΩD ．2.0 Ω答案：D解析：根据欧姆定律R ＝U I＝2.0 Ω，D 正确． 2．(多选)如图所示是描绘小灯泡伏安特性曲线的电路图，电源电动势为E ，内阻不计，两电表可看做是理想电表，那么下列说法正确的是( )A ．闭合开关前变阻器的滑片应滑到最右端B ．闭合开关前变阻器的滑片应滑到最左端C ．将变阻器的滑片向右滑动时，小灯泡变亮D ．将变阻器的滑片向右滑动时，小灯泡变暗答案：BC解析：滑动变阻器采用分压接法，闭合开关前应使滑片处在输出电压为0的位置，A 错误，B 正确；当滑片向右滑动时，滑动变阻器与灯泡并联部分电阻的阻值变大，根据串联分压，分得电压变大，小灯泡两端的电压增大，灯泡变亮，D 错误，C 正确．3．[2024·广东省普宁市月考]电阻R 1、R 2、R 3串联在电路中．已知R 1＝10 Ω、R 3＝5 Ω，R 1两端的电压为6 V ，R 2两端的电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R 2的阻值为15 ΩC ．三只电阻两端的总电压为20 VD ．电阻R 3两端的电压为4 V答案：A解析：根据欧姆定律可得，电路中的电流为I ＝U 1R 1 ＝610A ＝0.6 A ，电阻R 2的阻值为R 2＝U 2I ＝120.6Ω＝20 Ω，三只电阻两端的总电压为U ＝I(R 1＋R 2＋R 3)＝0.6×(10＋20＋5) V ＝21 V ，电阻R 3两端的电压为U 3＝IR 3＝0.6×5 V ＝3 V ，A 正确．4．磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G ，内阻R g ＝30 Ω，满偏电流I g ＝5 mA ，要将它改装成量程为0～3 A 的电流表，所做的操作是( )A ．串联一个570 Ω的电阻B ．并联一个0.01 Ω的电阻C ．串联一个270 Ω的电阻D ．并联一个0.05 Ω的电阻答案：D解析：改装成电流表是要扩大电流的量程，使用并联电路的分流原理，要并联的阻值为R 并＝I g R g I －I g≈0.05 Ω，D 正确． 5．带有两接线柱的A 、B 、C 三个立方体金属块，其棱长相等，两接线柱分别位于相对的两侧面中心，各自接入电路后进行测量，在同一UI 坐标系中各描出一组金属块两端的电压U 和对应通过的电流I ，发现三点恰在同一直线上，但未过坐标原点，如图甲所示．现将A 、B 、C 按图乙方式连接到同一恒压电源上，下列说法正确的是( )A ．C 的电阻率最大B ．A 、B 、C 的电阻率一样大C ．图乙中，A 两端的电压大于B 两端的电压D ．图乙中，A 、B 消耗的总电功率大于C 消耗的电功率答案：C解析：由甲图可知，A 的电阻最大，由电阻定律可知，A 的电阻率最大，C 的最小，A 、B 错误；由串联电路特点可知，A 两端的电压大于B 两端的电压，C 正确；由欧姆定律和焦耳定律可知，P AB ＝U 2R A ＋R B，P C ＝U 2R C ，故A 、B 消耗的总电功率小于C 消耗的电功率，D 错误．6．(多选)如图所示，甲、乙两个电路都是由一个小量程电流表和一个电阻箱R 组成的，下列说法正确的是( )A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小答案：BC解析：灵敏电流计并联一个较小的电阻时就可以改装成大量程的电流表，所以甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，A错误，B正确；灵敏电流计串联一个较大的电阻时就可以改装成一个大量程的电压表；所以乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，C正确，D错误．7．[2024·湖南省张家界市月考](多选)四个相同的小量程电流表(表头)分别改装成两个电流表A1、A2和两个电压表V1、V2.已知电流表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，改装好后把它们按图示接入电路，则()A．电流表A1的读数大于电流表A2的读数B．电流表A1的偏转角等于电流表A2的偏转角C．电压表V1的读数大于电压表V2的读数D．电压表V1的偏转角大于电压表V2的偏转角答案：ABC解析：电流表A1的量程大于A2的量程，根据电流表改装的原理知，电流表的内阻为R A＝U gI A，故电流表A1的内阻小于A2的内阻，由图可知，两电流表并联，两电流表两端的电压相等，故电流表A1的读数大于电流表A2的读数；而将电流表扩大量程时为并联一小电阻，故相当于为四个电阻并联，故两表头中电流相同，电流表A1的偏转角等于电流表A2的偏转角，A、B正确；电压表V1的量程大于V2的量程，故V1的内阻大于V2的内阻，两电压表串联，故通过两表的电流相等，故电压表V1的读数大于电压表V2的读数；两电压表串联，通过表头的电流相等，故电压表V1的偏转角等于电压表V2的偏转角，C正确，D错误．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
！
恒定电流练习题Ι
1、一个电流表的满偏电压为U g ，内电阻为R g，要把它改装成量程为nU g的电压表，应在电流表
上（）
A、串联一个nR g的电阻
B、并联一个nR g的电阻
C、串联一个（n-1）R g的电阻
D、并联一个（n-1）R g的电阻
2、一电流表并联一个分流电阻后就改装成一个电流表，当把它和标准电流表串联后去测某电路
中的电流时，发现标准表读数为1A时，而改装表的读数为，稍微偏大些，为了使它的读数
准确，应（）
A、在原分流电阻上再并联一个较大的电阻
B、在原分流电阻上再串联一个较小的电阻
C、在原分流电阻上再串联一个较大的电阻
D、在原分流电阻上再并联一个较小的电阻
3、一电流表的满偏电流Ig=1mA，内阻为200Ω。
要把它改装成一个量程为的电流表，则应在电
流表上（）
<
A．并联一个200Ω的电阻 B．并联一个Ω的电阻
C．串联一个Ω的电阻 D．串联一个200Ω的电阻
4、一个电流表的满偏电流Ig=1mA，内阻Rg=500，要把它改装成一个量程为10V的电压表，则
应在电流表上（）
A．串联一个10kΩ的电阻 B．并联一个10kΩ的电阻
C．串联一个Ω的电阻 D．并联一个Ω的电阻
5、图中的甲、乙两个电路，都是由一个灵敏电流计G和一
个变阻器R组成，它们之中一个是测电压的电压表，另
一个是测电流的电流表，那么以下结论中正确的是
（）
A．甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
#
C．乙表是电压表，R增大时量程减小
D．上述说法都不对
6、如图16 一个电流表的满刻度电流值I g= 0．6A，面板如图所示，那么它每一小格所相应的
电流是______mA，指针现在的电流示数是______A。
如果这个量程为的电流表内阻R g=60Ω，
要把这个电流表的量程扩大成 3A，那么应该在R g上______
联一个电阻R s，R s的大小应是______Ω；并联R s后，测某
一电流，指针仍指到如图所示位置，则该电流是______A，
并联Rs 后，刻度盘上每一小格所代表的电流值是未并联
Rs前的______倍。
7、如图所示，小量程电流表G的内阻为25Ω，满偏电流为2mA，若把它改装成5V、20V的两
个量程的电压表，那么R1= Ω，R2= Ω。
8、在图所示的电路中，小量程电流表的内阻R g=100Ω,满偏电流Ig=1mA，R1=900Ω，R2=Ω
999
100。
⑴当S1和S2均断开时，改装所成的表是什么表量程为多大
'
⑵当S1和S2均闭合时，改装所成的表是什么表量程为多大
10．如图9，有两个量程的电压表，当使用a b两个端点时，量程为0—10V，当使用a c两个
端点时，量程为0— 100V，已知电流表的内阻Rg为500Ω，满偏电流为1mA，求电阻R1R2
值。
《
11．如图10，有两个量程的电流表，当使用a b两个端点时，量程为1A，当使用a c两个端点
时，量程为，已知电流表的内阻Rg为200Ω，满偏电流为2mA，求电阻R1 R2值。
~
13、一只表头的满度电流Ig=100μA，内阻R g=1kΩ，现将表头改装成安培，伏特两用表，如图
7所示，R1=Ω，R2=Ω
(1)用oa两端时是什么表量程多大毫安表.10mA.
(2)用ob两端时是什么表量程多大伏特表15V
|
14、（2011年桂林市）如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I ”关系图像如图7所示。
则下列判断正确的是（ ）
A ．电源电压为10V
B ．定值电阻R 1的阻值为20Ω
C ．滑动变阻器R 2的阻值变化范围为0～10Ω
D ．变阻器滑片在中点时，电流表示数为
15、（2011年四川乐山市）一小灯泡额定电压为，小灯泡电流随电压变化的曲线如图4甲所示，将它连入如图4乙所示电路中，电源电压为6V 且保持不变。
求：
（1）小灯泡的额定功率；
(
（2）为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小； （3）当电流表的示数为时，滑动变阻器在1min 内消耗的电能。
恒定电流练习题Π
例1、在右图所示电路中，电源的电功势为E 、内阻为r R R R ，、、123为定值电阻，R 是一滑动变阻器，电路中的电压表和电流表均视为理想的。
试讨论：当R 的滑键向上滑动时，电源总功率及各电表示数如何变化
—
例2、 如图所示的电路中，R 1、R 2、R 3、和R 4皆为定值电阻，R 5为可变电阻，电源
的电动势为E ，内阻为r ，设电流表A 的读数为I ，电压表V 的读数为U ，当R 5的滑动角点向图中a 端移动时（ ）
A ．I 变大，U 变小
B 、I 变大，U 变大
C 、I 变小，U 变大
D 、I 变小，U 变小 例3、 ！
例4、 如图所示，电键闭合时，当滑动变阻器滑片P 向右移动时，试分析L 1、L 2的亮度变化情况。
"
;
例5、 在图所示的四个电路中，当分别闭合开关S ，移动滑动变阻器角头从左端至右端时，能使其中一个灯由暗变亮同时，另一个灯由亮变暗，则符合要求的电路是（ ）
：
例5、如图所示的电路中，电源的电动势为E ，内阻为r 。
当可变电阻的滑片P 向b 点移动时，电压表V 1的读数U 1与电压表V 2的读数U 2的变化情况是：
L 2
L P
3
L 23L L L I I I -=总r
R E
I +=
外总总1
2
1L R I p L ⋅=总2
2
21L L R p =
22L L R U I =
灯L 1变暗
U L2（↑）
I L2（↓） I L3（↓） 灯L 2变亮
P 右移
R 滑（↑）
、
R （↑）
I 总（↓） 灯L 3变暗
3
2
33L L R I p L ⋅=)
(12R r I E U L L +⋅-=总12
P
R
S E C B L 2
L P R
S 1
L 2L P
R
S A D 1
L
2
L P R
S
V A 1R 2R 3R 4R 5R E r S
a b
（
）
&
A ．U 1变大，U 2变小
B ．U 1变大，U 2变大
C ．U 1变小，U 2变小
D ．U 1变小，U 2变大
例6、在如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3 均为定值电阻，R 2为滑动变阻器。
当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U 。
现将R 2的滑动触点向b 端移动，则三个 电表示数的变化情况是（ ） A ．I 1增大，I 2不变，U 增大 B ．I 1减小，I 2增大，U 减小 C ．I 1增大，I 2减小，U 增大 D ．I 1减小，I 2不变，U 减小
例7、如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是（ ）
A ．路端电压变小
B ．电流表的示数变大
C ．电源内阻消耗的功率变小
\
D ．电路的总电阻变大
例8、电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是 （ ）
A.电压表和电流表读数都增大
B.电压表和电流表读数都减小
C.电压表读数增大，电流表读数减小
D.电压表读数减小，电流表读数增大
1．图示电路中，C 2=2C 1，R 2=2R 1，下列说法正确的是（ ） A ．开关处于断开状态，电容C 2的电量大于电容C 1的电量 ~
B ．开关处于断开状态，电容
C 1的电量大于电容C 2的电量
C ．开关处于接通状态，电容C 2的电量大于电容C 1的电量
D ．开关处于接通状态，电容C 1的电量大于电容C 2的电量
2、 如图所示，已知C ＝6μF ，R 1＝5Ω，R 2＝6Ω，E ＝6V ，r ＝1Ω，开关原来处于断开状态，下列说法中正确的是 （ ）
A 、 开关S 闭合之后，电流表的读数为
B 、 开关S 闭合瞬间，电流表的读数为
C 、开关闭合经过一段时间，再将开关S 迅速断开， $
则通过R 2的电量为×10-5
C
D 、以上答案都不对
例1、如图3所示，电源的电动势E=2V ，内阻r=1Ω，定值电阻R 0=2Ω，变阻器R 的阻值变化范围为0~10Ω，求：
（1）变阻器R 的阻值为多大时，R 0消耗的功率最大 （2）变阻器R 的阻值为多大时，R 上消耗的功率最大是多少
（3）变阻器R 的阻值为多大时，电源的输出功率最大是多少
例2、如图2-80，E =6V ，r =4Ω，R 1=2Ω，R 2的阻值变化范围是 0~10Ω。
求：（1）电源的最大输出功率；
（2）R 1上消耗的最大功率； （3）R 2上消耗的最大功率。
1
V
2V a
b
P
A 1
^
V
S
R 1
R 2 R 3
a b
@
R 2
R 1=2Ω
E=6V r=4Ω
图2-80。
