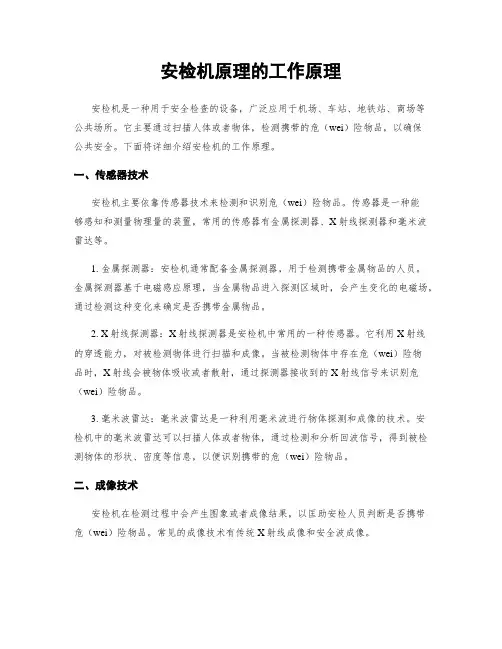

安检机的工作原理

微波实验一

平行双导线

利用HFSS对平行双导线进行仿真

一．实验要求

选用一种电磁微波仿真软件（如HFSS、CST等），完成平行双导线的模型设计，对平行双导线的场结构进行分析，包括：导体内部的场和功率传输情况；导体外部空间的场和功率传输情况；调整导体参数后的变化情况；调整传输线电尺寸（包括线间距、线长度）后的变化情况；调整填充媒质电磁参数后的变化情况等。

二．实验内容

1建模

将两个平行铜导线置于真空的圆柱内，以便观察外部场。

首先建立两个半径0.2mm、长10mm、圆心间距为1mm的圆柱（材料为copper）作为平行双导线，再用一个长10mm、内部为真空的圆柱将其包裹。

设置边界条件与激励源，将内部的平行双导线均设置成理想边界条件，在大圆柱上底面设置wave port激励源。

求解和扫描设置

2仿真

以50Ghz的solution frequency进行分析，查看不同场分布。（1）导体内部的场和功率传输情况

内部电场E和磁场H:

（2）导体外部空间的场和功率传输情况

外部电场E和磁场H:

磁场局部放大图：

内部功率传输：

外部功率传输：

从图像上可以看到，导体上并没有功率的传输，说明导体只起边界引导作用。（3）调整传输线电尺寸后的变化情况

条件1：将传输线由10mm变为15mm，

观察结果

内部电场E和磁场H:

外部电场E和磁场H:

条件2：调整传输线的间距由1mm变为2mm，观察现象内部电场E和磁场H:

外部电场E和磁场H:

内部功率传输：

外部功率传输：

（4）调整填充媒质电磁参数后的变化情况

条件：改变填充媒质电磁参数，将大圆柱内由真空（vacuum）变为聚四氟乙烯teflon 内部电场E和磁场H:
