Protel DXP第6章 集成元件库
DXP集成元件库的创建

32. 单击 按钮,在出现的Dual In-line Packages(DIP)界面中,根据设计要求,设 置合适的焊盘及钻孔尺寸,如图4-34所示。
图4-34 Dual In-line Packages(DIP)设置
33. 单击 按钮,出现如图4-35所示的界面,可根据具体设计需要,设置焊盘水平 及垂直方向上的间距,这里采用系统默认的标准DIP封装设置。
图4-38 设置封装名称
37. 单击
按钮,出现如图4-39所示的界面,结束封装创建向导。
图4-39结束封装创建向导
38. 单击 按钮,在PCB Library面板中将出现以上步骤创建的封装模型,在封装编 辑界面中将显示其外形,如图4-40所示。
图4-40 创建好的封装模型
39. 保存当前文档。重复步骤20-22,为元件PIC18F458指定封装模型为刚创建的:DIP40, 如图4-41所示。
注意:管脚符号,光标所在一端为电气连接 端,用以连接导线等电气对象,在放置管脚 的时候一定要注意。
8. 按下TAB键,在出现的Pin Properties对话框中,设置管脚参数如图4-8所示。
图4-8 Pin Properties对话框
9. 单击 按钮,关闭Pin Properties对话框,按下空格键,将管脚旋转到如图4-9所示 的角度,单击鼠标左键放置电容上方的管脚。
⑵ 执行菜单命令File » New»Library» Schematic Library,创建一个原理图库 文档;执行菜单命令File » Save,将刚创建 的原理图库文档保存并命名为PIC.SCHLIB。
⑶ 执行菜单命令File » New»Library» PCB Library,创建一个PCB库文档;执 行菜单命令File » Save,将刚创建的PCB库 文档保存并命名为PIC.PcbLib,如图4-1所示。
自制proteldxp集成元件库一

自制proteldxp集成元件库一(一)、直接由工程生成例现有一工程文件zhsx.Prjpcb,其中包括了原理图文件和PCB文件。
可以将这个工程文件中的所有元器件生成一个集成元件库。
打开原理图文件或者PCB文件。
在design菜单中选择make integrated library。
由于同一种元器件在电路中可能会重复出现多次,因此会弹出下面的对话框。
有三种选择,仅处理第一个实例而忽略其它,处理所有元器件并且用唯一的名字命名,中断库文件生成。
一般选择第一种,并且勾画选项“记住选择不再提示”。
这样在zhsx这个工程文件所在的文件夹中就会生成一个包含zhsx中所有元器件原理图和封装的集成元件库。
但是实际情况并不是这样。
有时会出现生成的集成元件库不完全,例如只有原理图而没有封转形式。
因此可以采用第二种方法,第二种方法还是比较保险的。
(二)、由现有文件中提取出原理图库文件和PCB库文件再生成集成元件库还是用工程文件zhsx.Prjpcb举例。
1、打开原理图文件,在design菜单中选择make schematic library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.schlib。
它包含zhsx中的所有元器件的原理图。
2、打开PCB文件。
在design菜单中选择make pcb library。
系统同样会提示如下对话框。
还是选择第一种。
这样就在zhsx所在的文件夹中生成了原理图库文件zhsx.pcblib。
它包含zhsx中的所有元器件的原理图。
3、关闭zhsx工程文件。
在菜单中选择File—new—project—integrated library生成一个集成元件库。
菜单File—save project弹出对话框,选择集成元件库的名字和地址。
成的zhsx.schlib和zhsx.pcblib添加到项目中。
5、菜单project—project options。

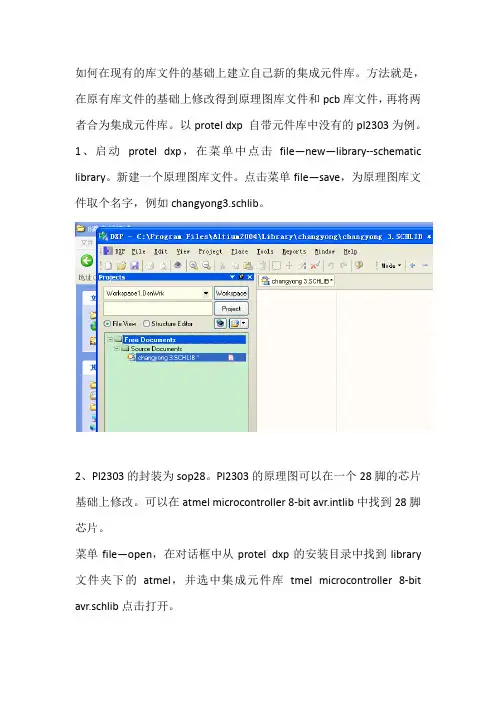

protel dxp中创建自己的集成元件库

如何在现有的库文件的基础上建立自己新的集成元件库。
方法就是,在原有库文件的基础上修改得到原理图库文件和pcb库文件,再将两者合为集成元件库。
以protel dxp 自带元件库中没有的pl2303为例。
1、启动protel dxp,在菜单中点击file—new—library--schematic library。
新建一个原理图库文件。
点击菜单file—save,为原理图库文件取个名字,例如changyong3.schlib。
2、Pl2303的封装为sop28。
Pl2303的原理图可以在一个28脚的芯片基础上修改。
可以在atmel microcontroller 8-bit avr.intlib中找到28脚芯片。
菜单file—open,在对话框中从protel dxp的安装目录中找到library 文件夹下的atmel,并选中集成元件库tmel microcontroller 8-bit avr.schlib点击打开。
这时弹出对话框。
由于是集成文件库,打开该文件时需要释放。
选择对话框中最左侧的释放/提取资源。
释放后在library文件夹下回生成一个新的文件夹miscellaneous devices。
avr.schlib.schlib。
双击该文件。
点击面板左下角的schlibrary选项。
找到其中一个28脚的芯片。
4、选中一个28脚芯片后,点击菜单tool—copy component这时会弹出一个对话框,选择元件的目的地,即chagnyong3.schlib。
点击ok5、点击最左下角的project,回到project节目,选中changyong3.schlib。
再点击最左下角的schlibrary,就可以看到原理图库中已经有了一个28脚的芯片。
点击edit,对元件命名为pl2303。
在工作区对这个28脚的各管脚进行修改,使其符合要求。
这样这个原理图库就做好了。
6、新建pcb库文件。
菜单file—new—library—pcblibrary。

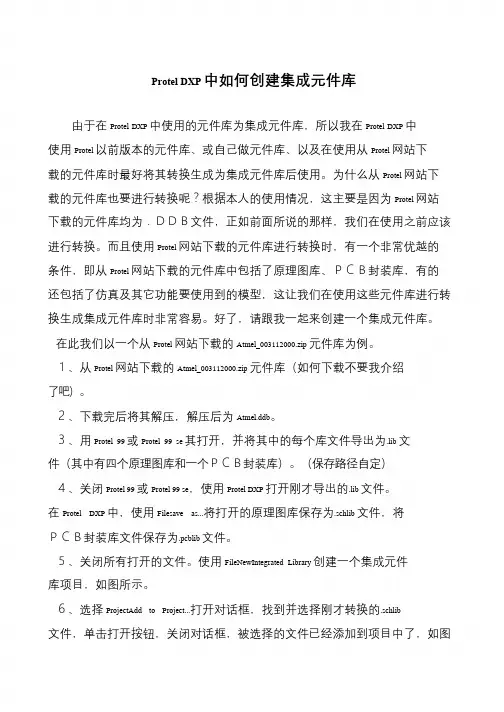

Protel DXP中如何创建集成元件库

Protel DXP 中如何创建集成元件库由于在Protel DXP 中使用的元件库为集成元件库,所以我在Protel DXP 中使用Protel 以前版本的元件库、或自己做元件库、以及在使用从Protel 网站下载的元件库时最好将其转换生成为集成元件库后使用。
为什么从Protel 网站下载的元件库也要进行转换呢?根据本人的使用情况,这主要是因为Protel 网站下载的元件库均为.DDB文件,正如前面所说的那样,我们在使用之前应该进行转换。
而且使用Protel 网站下载的元件库进行转换时,有一个非常优越的条件,即从Protel 网站下载的元件库中包括了原理图库、PCB封装库,有的还包括了仿真及其它功能要使用到的模型,这让我们在使用这些元件库进行转换生成集成元件库时非常容易。
好了,请跟我一起来创建一个集成元件库。
在此我们以一个从Protel 网站下载的Atmel_003112000.zip 元件库为例。
1、从Protel 网站下载的Atmel_003112000.zip 元件库(如何下载不要我介绍了吧)。
2、下载完后将其解压,解压后为Atmel.ddb。
3、用Protel 99 或Protel 99 se 其打开,并将其中的每个库文件导出为.lib 文件(其中有四个原理图库和一个PCB封装库)。
(保存路径自定)4、关闭Protel 99 或Protel 99 se,使用Protel DXP 打开刚才导出的.lib 文件。
在Protel DXP 中,使用Filesave as...将打开的原理图库保存为.schlib 文件,将PCB封装库文件保存为.pcblib 文件。
5、关闭所有打开的文件。
使用FileNewIntegrated Library 创建一个集成元件库项目,如图所示。
6、选择ProjectAdd to Project...打开对话框,找到并选择刚才转换的.schlib 文件,单击打开按钮,关闭对话框,被选择的文件已经添加到项目中了,如图。
Protel DXP基础教程第6章

6.1创建原理图元件库 Protel DXP提供了各类丰富、数量繁多的元器件库,这些元器 件库主要是集成库和PCB库,除此之外,还有原理图库。所谓集成 库,就是将元器件的原理图符号和相关的PCB引脚分布、仿真模型、 信号完整性模型等信息集中封装在一起的一种元器件库形式,其文 件名扩展名为.IntLib。 PCB库是用于定义元器件引脚分布信息的很 重要的库,其扩展名为.PcbLib。原理图库,是在绘制原理图时用 于表达设计意图的一种元器件符号库,文件名扩展名为SchLib。在 Protel DXP中没有自带的单独的原理图库,它的原理图符号都存在 于集成库中,当用户需要使用Protel DXP集成库中没有的元器件时, 可以自己绘制原理图符号,并建立自己的原理图库。
图6-11 绘制电源引脚后的D触发器
图6-12 绘制的D触发器
6.3.2 元件参数设置 绘制完成元器件后,还需要对其参数进行设置,本例中对D触发器参数的设置如下。 (1)对元器件进行命名。执行菜单命令“Tools”→“Rename Component”,在弹出的重新 命令对话框中输入“74S74”,单击“OK”按钮,此时单击原理图元器件库编辑器窗口 右下角的面板标签“SCH”,选中“SCH Library” ,新绘制的元器件将出现在SCH库管 理面板中,如图6-13所示。 (2)设置元器件属性。单击Components下面的“Edit”按钮,对新建元器件进行编辑。在 其中的Designator文本框中输入流水号“U?”,在Comment文本框中输入“74S74”, 如图6-14所示。单击“OK”按钮,即可完成新建元器件属性的设置。
图6-4 SCH库管理面板
6.2.2 元件绘图工具 元器件库编辑器提供了一个绘图工具栏,如图6-5所示。下面简要介绍绘图栏中各 个工具的功能。 6.2.3放置IEEE符号工具 IEEE符号工具栏如图6-6 所示。 IEEE符号工具栏中各个按钮的功能也可以通过执行菜单命令“Place”→“IEEE Symbols”中的对应命令来实现。 “Place”→“IEEE Symbols”菜单中有3条命令,在IEEE符号工具栏中没有对应的按钮。 “Place”→“IEEE Symbols”→“Or Gate”:或门。 “Place”→“IEEE Symbols”→“And Gate”:与门。 “Place”→“IEEE Symbols”→“Xor Gate”:或非门。
第6章DXP2004SP2原理图元件库管理

矩形对话框
放置时可以通 过XY 坐标值的 变化来调节矩
形的大小
设置参数X1,X2; Y1,Y2,完成单
击OK
左键单击再移动到合适位 置再左键单击即可,右键
单击完成。
d、执行放置管脚命令 Place/Pin(Pins)或单击放 置管脚符号,此时光标上变
成十字并附有一个引脚,按 Tab键,打开引脚属性(Pin
夹
2、创建一个元件
A、单击SCH Library打 开原理图库文件管理面板,
电脑自动产生的一个元件, 可以自己新建一个
a、单击 Add
c、执行Tools/New Component命令
b、右键单击,执行
Tools/New Component命 令
B、在原理图库中 新建元件的方法
有三种:
C、在系统的新元件对 话框输入想要创建的元 件名称,如:5555 单击
利用向导自动产 生封装或者先打 开再关闭自动向 导,手工画封装
点击
选择一种封装 形式,DIP……
设置焊盘直径和 孔的直径
设置焊盘的 间距
设置轮阁线 的宽度值
设置焊盘数
命名封装的 名称
点击完成
自己创建的封装可 以进行修改,点击 选中焊盘16.15,按
DEL删除
一定要保存
此时打开封装 库面板命令
• 在工作中,要随时将常用的元件与封装进行 整理,创建自己的项目元件库与封装库.
作业
• 按要求画元件符号与封装 • 1、符号名称 2019ZDH,符号管脚长20
mil,16个管脚,其它不限。 • 2、元件封装为双列直插封装(DIP),名
称DIP-16b,封装焊盘长2.5mm(100mil) 宽1.2mm(50mil), • 封装焊盘横向间距12.7mm(500mil),纵 向间距2.5mm(100mil),其它不限。
PROTEL DXP元件库制作教程

PROTEL DXP集成元件库制作教程
发布日期:2009-3-6 21:57:14文章来源:搜电浏览次数:603
从第一代PROTEL DXP开始,官方提供集成元件,即在同一个元件库中,原理图下编辑环境下是原理图库.在PCB编辑环境下是PCB封装库,文件扩展名为:IntLib,那么我们自己能否自己创建一个INTLIB的集成元件库哪?当然是可以的.这里简单介绍一下如何生成一个集成元件库的步骤
第一步:使用DXP2004或AD6环境下,新建→项目→集成元件库.在PRJECT下就多一个Integrated_Library1.LibPkg的集成元件项目文件.然后保存项目.在集成元件库下新增一个原理图元件库和一个封装库,命名要和集成元件库项目名称一致.
在原理图元件库编辑环境为符号库指定封装.然后在项目单击右键,选择”Compile Integrated Library ****.LibPgk”(****代表自己命名的元件库名称).就是编译集成元件.
这时你就可以在元件库保存位置上看一个”Project Outputs for ****”的输出文件夹,
文件夹中就有刚才编译的集成元件库了
此时就可以直接在DXP2004/AD6中直接调用这个元件库了.效果和系统的集成元件一样.下次直接打开集成元件时,就会有这样的提示
选择提取源,你就可以在PROJECT中看到集成元件所有包含的原理图符号库和PCB封装库.
不过要注意的是,如果你对元件库修改后,要记得重新编译一下,否则你是调不到你最新增加的元件库,在项目右键选择” Reompile Integrated Library ****.LibPgk”选项.。
DXP中的集成库

DXP中的集成库目录DXP的集成库 (1)使用DXP的集成库 (1)加载及移除库 (2)在集成库中查找元件 (3)创建一个集成库 (5)创建一个原理图库 (5)做一个原理图项目库 (5)创建一个PCB库 (5)创建一个源库包 (6)将一个源库添加到库包中 (6)将一个模型加到库包中 (7)编译这个集成库 (9)修改一个集成库 (9)DXP的集成库本指南指导如何在DXP中使用,创建以及修改集成库。
集成库将原理图库以及与它们相联系的PCB封装和(或)SPICE模型或信号完整性分析模型全部编译到一个不可编辑的包中。
所有的模型信息都从模型库或文件拷贝到集成库里,所以无论原始源库在什么地方,所有的元件信息都被存储在一起。
这样做使集成库真正可以随意移动。
所有的源库,包括任意数量的原理图库以及与其相联系的模型库和模型文件都被加到一个库包项目里,当编译这个项目时就生成一个集成库。
要修改一个集成库,你必须首先改变源库然后再次编译这个集成库。
DXP自带一系列根据制造商名字命名且存储在\Altium\Library文件夹中的源库及集成库。
集成库中包含了原理图库,并且可以通过打开集成库来释放出原理图库。
PCB封装模型位于\Altium\Library\PCB路径下的PCB库中。
用于电路仿真的SPICE模型位于\Altium\Library文件夹中的集成库内,信号完整性分析模型在\Altium\Library\SignalIntegrity文件夹中。
使用DXP的集成库使用一个集成库的方法非常类似于使用原理图库摆放元件和添加模型名。
唯一的不同就是所有的元件信息和于元件相关的模型已经为你的使用被加到了原理图符号中。
你可以查看元件属性对话框中的模型列表以了解什么样的模型(名字)被包含到了原理图符号中。
一旦你将一个元件放置到了原理图图纸中,你就可以改变模型名字或者从PCB库及其他模型库添加模型。
当你使用Design»Update PCB命令将原理图从原理图编辑器传输到一个空的PCB时,每一个PCB封装的元件对话框里的源参考连接栏都会添上源库的路径名,这样当你需要改变元件和模型时你可以很容易的追踪到原籍和模型的来源。
Protel DXP 2004元件库相关操作

分类
路径
以美信公司的MAX232CPE所在位置为例: 【Altium2004】/【Library】/【Maxim】/ 【Maxim Communication Transceiver.IntLib】
放置元件的方法
一 二 通过元件库面板放置元件(推荐)
选择“放置”>“元件”菜单命令
三
四 五
单击布线工具栏“放置元件”按钮 “右键快捷菜单”>“放置”>“元件”
LOGO
“ Add your company slogan ”
Protel DXP 2004 元件库相关操作
库文件类型
一 二 为PCB项目文件创建本项目文件专用的原 理图库文件
为PCB项目文件创建本项目文件 专用的PCB 库文件
三
四 五
所有PCB项目文件都可使用的原理图库 文件 所有PCB项目文件都可使用的PCB库文件
1. 为PCB项目文件创建原理图库文件
由于新建的原理图库文件自动加载到项目【元件库…】列 表中,所以在本原理图库文件创建的原理图元件,可以在 本PCB项目文件内的所有原理图文件中直接使用。
创建了新元件的原理图 库文件
设置原理图库元件属性
自己动手制作元件库中没有的原理图库元件,是应用水平 进阶的重要一环。其步骤在很多教程中都有详细讲解,这 里仅就元件属性定义中的部分内容进行提示。
安装了PCB库(.PcbLib)
为原理图库元件添加PCB封装模型
即使是新建的原理图元件,通常也能在Protel DXP 2004提 供的PCB库中找到合适的封装。在找不到合适的元件封装时 就要制作元件封装。
选择合适的库,在列表中选择正确的封装,然后确认即可
本例中的LCD12864有20个引脚,且通常 采用端子排连接,所以选择HDR1*20封装
如何创建和管理DXP的集成库

如何创建和管理DXP的集成库摘要Protel DXP 为用户提供了集成库形式的库文件,将原理图库和与其对应的模型库文件如PCB元件封装库、SPICE和信号完整性模型等集成到一起。
大大方便了用户在板级设计中调用器件的功能。
如何在Protel DXP中创建并管理用户自己的元件集成库及修改集成库,方便自己在原理图绘制过程中或者在设计PCB印制电路板时使用,是本文讨论的主要问题。
关键词DXP;创建集成库;修改集成库PROTEL DXP与以往版本相比,一个显著的特点就是提供了集成元件库,其文件扩展名为:.IntLib。
集成库中存储了各种元件的原理图符号,以及封装、仿真等模型。
无论源库在什么地方,所有的元件信息都被存储在一起。
这样做使集成库真正可以随意移动。
所有的源库,包括任意数量的原理图库以及与其相联系的模型库和模型文件都被加到一个库包项目里。
在Protel DXP中,当装入一个集成库后并调用其中的原理图符号时,该元件的所有相关信息都会被同时调用,极大地方便了用户在板级设计中调用器件的功能。
下面就来详细介绍集成库的创建方法。
1创建集成元件库1)执行菜单命令File>New>Integrated Library,建立一个新的集成库文件包项目,并保存为“My Integrated Library.LibPkg”;2)执行菜单命令Project>Add to Project,在集成库包文件中添加前面制作的原理图库文件,用同样的方法将制作的PCB文件加入到项目中来;3)打开原理图库文件,打开Library Editor面板,为原理图库中元件指定封装;4)执行菜单命令Project>Compile Integrated Library对集成库包文件进行编译,此时弹出对话框,单击OK确认保存集成库。
若编译无误,系统将创建的集成库文件自动加载到当前库文件中,此时就可以直接在DXP中直接调用这个元件库了。
ProtelDXP2004(第六章)

图6-15 【加新的模型】对话框
图6-14 【Library Component Properties】(库元器件属性)对话框
[11] 单击按钮进行确认,弹出【PCB模型】对话框,如图6-16所 示。可以通过该对话框对元器件封装进 行设置。 [12] 单击对话框中的按钮,弹出【库浏览】对话框,如图6-17所 示。
图6-18 【可用元件库】对话框
图6-19 【打开】对话框PegLeads.PCBLIB”,单击按钮,返回到【可用元件 库】对话框,可以发现在该对话框的【安装】选项卡的【安装元件库】 下拉列表中添加了新安装的“DIP-PegLeads.PcbLib”,如图6-20所示。 [16] 单击按钮,回到【库浏览】对话框,可以看到在【库】文本框中 出现了刚刚安装的库名称,从【名称】中选择“DIP-P40”的封装形式, 如图6-21所示。
图6-5 通过工具栏启动IEEE符号命令
图6-3 常用的绘图工具图
图 6-4 IEEE符号 栏绘图工具
3.工作区参数
在原理图库文件编辑视窗下,执行菜单【工具】/【文档 选项】命令,弹出如图6-6所示的【库编辑器工作区】对 话框,可以根据需要设置相应的参数。该对话框包含【库 编辑器选项】和【单位】两个选项卡,【库编辑器选项】 选项卡用于设置与库编辑器有关的参数,【单位】选项卡 用于设置系统采用的单位是英制单位还是公制单位。其中 【库编辑器选项】选项卡包含如下内容。
图6-10 引脚符号轮廓 图6-11 【逻辑】选项卡
显示名称:用于设置引脚的显示名称。可以在后面的复选框中选择是否显示 标识符:用于设置引脚的标志。这一标志很重要,在生成网络表时要用到它。 同样可以在后面的复选框中选择是否可视 电气类型:用于设置引脚的电气特性。可以单击下拉列表的按钮 ,弹出的 下拉列表,如图6-12所示,从该下拉列表中根据引脚的电气特性进行设置。 其中,【Input】为输入端口,【IO】为I/O端口,【Output】为输出端口, 【Open Collector】为集电极开路端口,【Passive】为无源端口,【HiZ】 为高阻,【Emitter】为三极管发射极,【Power】为电源端口
Protel DXP 制作集成库

Protel DXP 制作集成库DXP制作集成库可以自己从头开始画。
我这里主要介绍如何从已有的元件,经修改制作自己需要的集成库。
1.制作自己的集成库需要选择包含封装相近的元件的库。
我们这里假设用Z80CPU修改制作89C51CPU。
2.首先制作Schemic Library。
File->New->Schemic Library,命名为Mylib.schlib。
然后保存。
3.然后制作PCB Library.File->New->Pcb Library,命名为Mylib.pcblib。
然后保存。
4.制作一个集成库,后缀名为”.libpkg”.File->New->integrated Library,命名为Mylib.libpkg。
5.右键点击no source library added.然后选Add to project.将mylib.schlib和mylib.pcblib加入集成库项目。
6.File->Open.在Browse栏选择DXP文件所在目录Altium\,然后选中Example子目录。
打开Z80子目录,将Z80.schlib 和Z80.pcblib装入。
可以看到它们的状态为Free Document.保持该状态。
7.双点击Z80.schlib将其打开。
在左下部选中Browse Schlib标签。
可以看到在元件管理器中部出现四个列表。
在元件列表中选中DEMO_......_Z80ACPU……,点击选中。
8.Tools-》Copy Component,出现一个窗口,选中mylib.schlib为目标元件库。
9.打开mylib.schlib,看到里面已经有了Z80CPU的封装。
双点击打开,修改元件属性,将Designator改为89C51。
10.修改引脚属性。
双点击要修改的管脚,修改Name,管脚号,选择Input(or Output,or IO)等等管脚属性。
ProtelDXP元件库大全及封装形式说明

ProtelDXP 元件库锦集原理图常用库文件:Miscellaneous Devices.ddb Dallas Microprocessor.ddbIntel Databooks.ddb Protel DOS Schematic Libraries.ddbPCB元件常用库:Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列:74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入四与非门74LS122 TTL可再触发单稳态多谐振荡74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D 触发器74LS175 TTL 带公共时钟和复位四D 触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353TTL 三态输出双4选1数据选择器/复工器74LS365 TTL门使能输入三态输出六同相线驱动器74LS365 TTL门使能输入三态输出六同相线驱动器74LS366 TTL门使能输入三态输出六反相线驱动器74LS367 TTL4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL三态输出双4选1数据选择器/复工器74LS365 TTL门使能输入三态输出六同相线驱动器74LS366 TTL门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列::CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOL CD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSC CD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TI CD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TI CD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TI CD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TICD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TICD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TICD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TI CD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TI CD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOTCD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/ST CD4094 8位移位存储总线寄存器NSC/TI/PHI CD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\\TICD40107 双2输入端与非缓冲/驱动器HAR\\TI CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动ST CD40147 10-4线编码器NSC\\MOTCD40160 可预置BCD加计数器NSC\\MOTCD40161 可预置4位二进制加计数器NSC\\MOT CD40162 BCD加法计数器NSC\\MOTCD40163 4位二进制同步计数器NSC\\MOTCD40174 六锁存D型触发器NSC\\TI\\MOTCD40175 四D型触发器NSC\\TI\\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\\TICD40193 可预置4位二进制加/减计数器NSC\\TI CD40194 4位并入/串入-并出/串出移位寄存NSC\\MOTCD40195 4位并入/串入-并出/串出移位寄存NSC\\MOTCD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器注:同型号的74系列、74HC系列、74LS系列芯片,逻辑功能上是一样的。
Protel_DXP实用教程第六章

图6-15 添加别名
6.2.2 绘制LM358的原理图库符号实例 绘制LM358的原理图库符号实例 LM358
(5) 为元件库添加模型。单击图6-7所示【SCH Library】面板上【模型】栏 下的【追加】按钮,弹出如图6-16所示的【加新的模型】对话框,我们可看 到模型类型包括:Footprint(封装模型)、Signal Integrity(信号完整性模 型)、Simulation(仿真模型)和PCB3D。如果我们要制作PCB板,则封装 模型是必须要添加的。 (6) 在图6-16中,选中“Footprint”,然后单击【确定】按钮,弹出【PCB模 型】对话框,可以添加封装模型。关于封装模型的添加和修改在PCB库管理 部分讲解。 (7)选择【文件】-【保存】,保存文件,在弹出的对话框中,选择存储路 径,并把文件名修改为“hh.schlib”。
6.1 元件库的管理
一张完整的原理图是由导线连接各种元件组成的。我们在绘 制原理图的过程中,首先要考虑的就是选择何种类型的元件。 当元件选型完毕后,就需要把所选的元件添加到原理图中。 用户在原理图中放置元件的方式主要有两种:一种方法是在 DXP 2004 SP2内置的集成库中查找到所需的元件,然后放置 在原理图中;另一种方法是用户自己创建库元件,绘制所需 的元件,然后放置在原理图中。 DXP 2004 SP2内置的集成库文件很多,所存放的库元件非常 丰富,包含世界上众多芯片制造厂商的产品,并且可以从网 上随时更新。所以一般情况下,用户能够在系统提供的库文 件中找到所需的元件。系统提供的库文件存放在安装目录 Library文件夹下,在此目录下可以看到两个我们最常用的元 件库:电子元件杂项库(Miscellaneous Devices.IntLib)和常 用的插接件杂项库(Miscellaneous Connectors.IntLib)。
protel dxp第6章-1

6
第六页,共四十五页。
⑵ 单击窗口右下方的“Install…”按钮,打开安装元件库对话框。
⑶ 打开“Librarie”文件夹中的“Pcb”子文件夹,选择所需的封装元件库, 单击“打开”按钮关闭对话框,单击“Close”按钮关闭元件库浏览(liú lǎn) 窗口,新安装的封装元件出现在元件库管理面板中。 经常应用的封装库包括“Miscellaneous Devices PCB.PcbLib(混杂元 件封装库)”和“Miscellaneous Connector PCB.PcbLib(混杂连接关系 封装库)”。
30 第三十页,共四十五页。
双击已放置的字符串,打开图示属性设置对话框。设
置字符串所在的层、所属的网络,字符高度、字符线宽 度、旋转(xuánzhuǎn)角度和参考点坐标。设置完毕后单击 “OK”
按钮 关闭对话框。
31 第三十一页,共四十五页。
3 坐标(zuòbiāo)标注的放置及属性设置 执行“Place → Coordinate”命令或者按相应的按钮,
位、精度、前缀和后
缀,尺度高度、缺口宽 度、扩展宽度、线宽 度、偏移量、旋转角 度、字符线宽度和间 隙、箭头的长度(chángdù)
和尺寸 等属性。单击右键或按 “ESC” 退出放置状态。
35
第三十五页,共四十五页。
5 用户(yònghù)坐标系的设置 在PCB设计中,默认坐标系原点位于工作区左下角,
置过程如下图所示。
28
第二十八页,共四十五页。
5)圆弧属性(shǔxìng)的设置 双击放置(fàngzhì)的圆弧,打开下图所示属性设置对话框。设
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
图6-19 编辑元件属性界面
6.保存库文件
单击菜单“文件”→“保存”命令或者工具栏 中的“保存”按钮,保存对库文件LM386的编 辑。
原理图元件库编辑完毕后,设计者可以利用前面介绍 的“报告”菜单生成元件清单、原理图元件库报表、 元件规则检查表等对元件进行检查。如果设计者在原 理图设计中需要使用该元件,只要将该库文件加载到 元件库中即可使用。
2.绘制元件轮廓
单击菜单“放置”→“矩形”命令或单击绘图工具栏 中的放置矩形按钮,将出现十字光标并且附着一个矩 形,将光标移到编辑窗口中的坐标轴原点处,单击鼠 标左键,移动鼠标到矩形的右下角,再单击鼠标左键, 结束矩形的绘制过程。绘制完成后的矩形如图6-15所 示。
在绘制前按“Tab”键或者双击放置完成后的矩形,就 可打开矩形属性设置对话窗口,可修改该矩形的边框 颜色、边框线宽、填充颜色等参数,如图6-16所示。
主要内容
原理图元件库 PCB封装库 创建集成元件库
6.1原理图元件库
原理图元件符号只是元器件的一种符号表示方 法,由图形符号和引脚两部分组成。图形部分 不具有任何电气特性,对其大小也没有严格规 定。引脚部分的电气特性则需要考虑实物进行 定义,其引脚排列可以与实物有所不同。
尽管Protel DXP已经提供了大量的原理图元件 库,但是有时设计者还是无法找到适合自己想 要的元件符号,这时就需要设计者自己动手创 建新的原理图元件库。下面介绍如何使用原理 图库文件编辑器来创建需要的原理图元件库。
1.创建元件库文件
执行菜单“文件”→“创建”→“库”→“原理图 库”命令,系统将自动创建一个默认名称为 “Schrary”标签,单击该标 签,在“SCH Library”面板会发现新建库文件 中也自动生成一个名称为“Component_1”的 元件,如图6-14所示。可以修改该元件的名称, 这里修改为需要绘制的LM386。
第6章 集成元件库
Protel DXP 2004 SP2提供了种类丰富、数量繁多的元 器件库,其中支持的库文件的扩展名有 “SchLib”“PcbLib”“IntLib”等。其中“.SchLib”为原理图 的元器件库,“.PcbLib”为PCB封装库,“.IntLib”为集 成元器件库。
集成元器件库是将元器件的原理图的元器件库和相关的 PCB封装、SPICE仿真模型、信号完整性分析模型等信 息整合到一起的一种元器件库形式,文件扩展名为 “IntLib”。当使用集成元器件库文件时,在调用原理图 符号的同时,所有的相关信息都被调用,这样可以大大 加快设计速度,这也是Protel DXP区别于以往老版本的 一个重要方面。
辑器的菜单命令。
(1)“工具”菜单
(2)“放置”菜单
原理图库元件编辑器的“放置” 菜单,比原理图编辑器的“放 置”菜单增添了“IEEE 符号” 和“引脚”两个命令,“放置” 菜单及“IEEE符号”子菜单, 如图6-7所示。 “IEEE 符号” 命令对应于实用工具栏中的图 标命令,如图6-8所示。
注意:根据用户的需要,原理图中的元件符号可以绘 制出不同形式,如图6-20所示为LM386的另外一种形 式。
若一个元件中有多个相同功能的部分,制作其原理图 元件符号时,可以将其各部分分开制作,读者可以参 考排阻Res Pack2。
图6-20 绘制完成的LM386元件另外一种符号
6.1.3创建项目的原理图元件库
6.1.1原理图元件库编辑器
1.启动原理图元件库编辑器 首先介绍一下原理图元件库文件(或称符号库)
编辑器的编辑环境。打开原理图符号库编辑器 的方法有两种。 (1)创建一个原理图元件库文件 (2)打开已有的原理图库文件
2.原理图元件库编辑器的菜单
通过前面的介绍,可以看出原 理图元件库编辑器和原理图文 件编辑器十分相似,由原理图 元件库编辑管理器、菜单栏、 工具栏、编辑区等组成。下面 介绍一下原理图元件库文件编
图6-14 原理图库文件编辑界面
①单击选中“Component_1”元件。
②单击菜单“工具”→“重新命名元件”,在 弹出的“Rename Component”对话窗口中输 入新元件名称LM386,单击“确认”即可完成 元件名称的修改。
注意:如果在原有库中创建新元件可以通过菜 单“工具”→“新元件”来创建新元件。
图6-15 绘制完成的矩形
图6-16 “矩形”属性对话框
3.放置引脚
单击菜单“放置”→“引脚”命令或者单击绘图工具 栏中的放置引脚按钮,此时鼠标出现十字光标并附着 一个引脚,分别绘制8根引脚并放置到图形上。在放 置引脚时,可以按空格键使引脚旋转。靠近引脚名称 的一端为非电气端,该端应该放置在元件的符号轮廓 边框内。
图6-18 放置圆弧后的效果
5.设置元件属性
元件的属性包括默认描述、PCB封装、仿真模 型以及各种变量等,可以通过元件属性设置对 话窗口来实现。
鼠标单击原理图元件库设计界面右侧面板的 SCH Library窗口,在管理器中选择该元件, 单击“编辑”按钮,弹出元件属性设置对话窗 口,如图6-19所示。
(3)“报告”菜单 原理图元件库“报告”菜单,如图6-12所示。
图6-12 报告菜单
6.1.2 创建新元件
在绘制原理图时,如果在现有的库中无法找到 需要的元件符号,就需要设计者自己绘制原理 图元件库。这里以LM386为例介绍元件符号的 制作过程,LM386引脚如图6-13所示。
图6-13 LM386引脚图
双击需要编辑的引脚,即可打开该引脚属性对话窗口, 如图6-11所示。在对话窗口中对引脚属性进行修改。 具体修改参数需要根据器件的数据手册说明,LM386 引脚参数如下。
放置引脚完成后的图形如图6-17所示。
4.放置圆弧修饰
单击菜单“放置”→“圆弧”命令,如图6-18 所示。
图6-17 放置引脚后的元件图
