室内消火栓给水系统布置
给排水知识：室内消火栓给水系统的设置范围有哪些
给排水知识：室内消火栓给水系统的设置范
围有哪些
1.应设室内消火栓给水系统的建筑物
（l）高度不超过24m的厂房、库房和高度不超过24m的科研楼（存有与水接触能引起燃烧爆炸或助长火势蔓延的物品除外）。
（2）超过500个座位的剧院、电影院、俱乐部和超过1200个座位的礼堂、体育馆。
（3）体积超过5000m 的车站、码头、机场建筑物，以及展览馆、商店、病房楼、门诊楼、图书馆书库等建筑物。
（4）超过7层的单元式住宅，超过6层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅。
（5）超过5层或体积超过1000m 的教学楼等其他民用建筑。
（6）级文物保护单位的重点砖木或木结构古建筑。
（7）人防工程中使用面积超过300m的商场、医院、旅馆、展览厅、旱冰场、体育场、舞厅、电子游艺场等；使用面积超过450m 的餐厅、丙类和丁类生产车间及物品库房；电影院、礼堂；消防电梯前室。
（8）停车库、修车库。
（9）高层民用建筑必须设置室内消防给水系统。
除无可燃物的设备层外，主体建筑和裙房各层均应设室内消火栓。
2.可不设室内消火栓给水系统的建筑物
（1）耐火等级为一、二级，且可燃物较少的丁、戊类厂
房和库房（高层工业建筑除外）。
（2）耐火等级为二、四级，且建筑体积不超过3000m的丁类厂房和建筑体积不超过5000m 的戊类厂房。
（3）幼室内没有生产、生活给水管道，且室外消防用水取自储水池，同时建筑体积不超过1000m 的建筑物。
（4）耐火等级为一、二级的N类停车库。
室内消火栓给水系统的设置范围
室内消火栓给水系统的设置范围
一般而言，室内消火栓给水系统的设置范围主要取决于建筑物规模大小，使用频率，使用性质，将建筑物分成几个总体区域，确定每个区域的使用区型、数量及给水系统的设置。
（1）停车场及其他室外区域的给水：根据停车场的设计规模，确定可能发生火灾的区域，确定消防栓等水源的设置位置，每个消防栓间距不大于70m，室外消防栓由当地消防部门检定合格之后，才能使用，连接由警铃或手动普通水阀控制；
（2）超高建筑：对于超高建筑，需要根据此类建筑的规模，确定给水系统的设置区域，并依据消防栓在建筑物内外必要的分布情况，每层楼设置给水系统；
（3）内部公共活动区域的给水：消防栓的设置都应该与公共活动区域保持足够的距离，一般消防栓与人员密集区域之间，其距离应大于30m；
（4）公共地下室及管道内给水：室内水源及给水系统设置应具有测压和消防功能，室内消防栓布置在各个通道点上，根据通道总长度和水压设置消防栓数量，每个60m设置1口消防栓，每口消防栓之间的水压30kpa以上，消防灭火用的洒水器站采用外置方式或内置方式安装；
（5）机电及消防装备设施的给水：根据室内机电及消防装备的设置位置及使用情况，决定消防栓的设置范围，机电消防系统的设置和室外消防栓的布置一定要根据灭火和抢险的情况考虑；
（6）装备变更及新增给水：因装备变更或新建工程施工需要，消防系统需要变更消防栓的设置范围，应及时做好上述变更和新增，确保消防系统的完整性和适当的设置范围。
建筑消防系统设计规范
第二章建筑消防系统2-1 消火栓给水系统及布置一、设置消火栓给水系统的原则按照《建筑设计防火规范》（GBJ16—87）的规定。
二、消火栓给水系统的组成与供水方式1、消火栓给水系统的组成建筑消火栓给水系统一般由水枪、水带、消火栓、消防管道、消防水池、高位水箱、水泵结合器及增压水泵组成。
（1）消火栓设备是由水墙、水带和消火栓口组成，均按装在消火栓箱内。
①水枪：一般为直流式喷口直径有13、16、19mm3种。
②水带：口径有两种50mm65mm水带长度一般为15、20、25、30m四种水带材质有麻织和化纤两种，由衬胶与不衬胶之分。
③消火栓：均为内扣式接口的球形阀式龙头单出口（50、65mm两种）双出口（65mm一种）（当每支水枪的最小流量小于5L/s时选用口径为50mm的消火栓；大于5L/s时选用口径为65mm的消火栓）另外，要注意喷口直径为13、16mm的水枪与直径为50mm的水龙带和消火栓配合使用；喷口直径为16、19mm的水枪与直径为65mm的水龙带和消火栓配合使用。
（2）水泵结合器在建筑消防给税系统中均应设置水泵结合器；水泵结合器时连接消防车向室内消防给水系统加压供水的装置；水泵结合器有地上、地下和墙壁式三种。
（3）消防管道与其它给水系统合并或独立设置。
（4）消防水池消防水池用于无室外消防水源情况下，贮存火灾持续时间内的室内消防用水量。
（5）消防水箱消防水箱内应贮存有室内10min的消防用水量，安装高度应满足最不利消火栓所需水压要求。
为确保自动供水的可靠性，应采用重力自流供水方式；消防水箱宜与生活或生产用水合用水箱，以保持箱内贮水经常流动，防止水质变坏，但需要有消防用水防止被动用的措施。
2、消火栓给水系统的给水方式（1）由室外给水管网直接供水外网提供的水量、水压在任何时候均能满足室内消火栓所需的要求。
一种与生活或生产用水公用管网；一种消火栓系统独立设置。
（2）设水箱的消火栓给水方式外网一天中有一定时间能保证消防水量、水压。

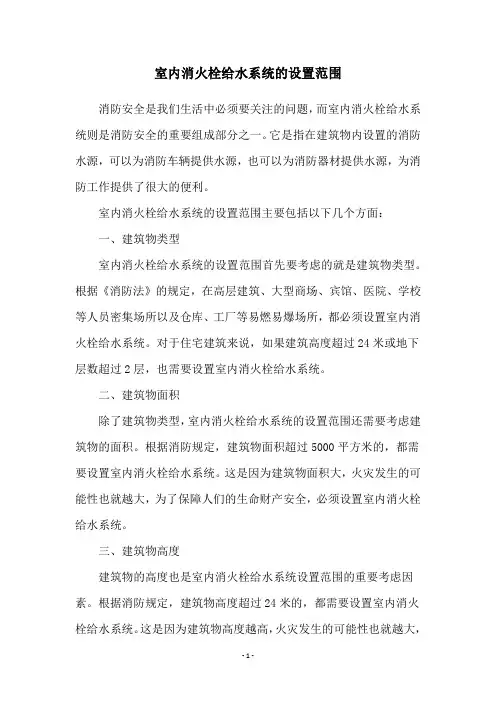

室内消火栓给水系统的设置范围
室内消火栓给水系统的设置范围消防安全是我们生活中必须要关注的问题，而室内消火栓给水系统则是消防安全的重要组成部分之一。
它是指在建筑物内设置的消防水源，可以为消防车辆提供水源，也可以为消防器材提供水源，为消防工作提供了很大的便利。
室内消火栓给水系统的设置范围主要包括以下几个方面：一、建筑物类型室内消火栓给水系统的设置范围首先要考虑的就是建筑物类型。
根据《消防法》的规定，在高层建筑、大型商场、宾馆、医院、学校等人员密集场所以及仓库、工厂等易燃易爆场所，都必须设置室内消火栓给水系统。
对于住宅建筑来说，如果建筑高度超过24米或地下层数超过2层，也需要设置室内消火栓给水系统。
二、建筑物面积除了建筑物类型，室内消火栓给水系统的设置范围还需要考虑建筑物的面积。
根据消防规定，建筑物面积超过5000平方米的，都需要设置室内消火栓给水系统。
这是因为建筑物面积大，火灾发生的可能性也就越大，为了保障人们的生命财产安全，必须设置室内消火栓给水系统。
三、建筑物高度建筑物的高度也是室内消火栓给水系统设置范围的重要考虑因素。
根据消防规定，建筑物高度超过24米的，都需要设置室内消火栓给水系统。
这是因为建筑物高度越高，火灾发生的可能性也就越大，同时也会给消防工作带来很大的困难，因此必须设置室内消火栓给水系统。
四、建筑物用途建筑物的用途也是室内消火栓给水系统设置范围的重要考虑因素。
根据消防规定，一些特殊用途的建筑物，如化工厂、油库、电力设施等，都必须设置室内消火栓给水系统。
这是因为这些建筑物存在着很大的火灾风险，必须设置室内消火栓给水系统来保障人们的生命财产安全。
总之，室内消火栓给水系统的设置范围是非常广泛的，不同的建筑物需要根据其类型、面积、高度、用途等因素来进行设置。
只有在建筑物内设置了室内消火栓给水系统，才能够在发生火灾时提供及时有效的水源，为消防工作提供更好的保障。
因此，我们应该认真对待室内消火栓给水系统的设置，让消防安全得到更好的保障。
建筑室内外消防给水系统分类、组成及设置
建筑室内外消防给水系统是建筑防火安全的重要组成部分，它能够在火灾发生时为灭火提供必要的水源。
消防给水系统按照其用途和位置可以分为不同的类型，每种类型的系统都有其特定的组成和设置要求。
分类：1. 室内消防给水系统：用于建筑物内部的消防给水系统，包括消火栓系统、自动喷水灭火系统等。
2. 室外消防给水系统：用于建筑物外部的消防给水系统，包括消防水池、消防水箱、室外消火栓等。
3. 室内外一体化消防给水系统：室内外消防给水系统相互连接，形成一个统一的给水网络。
组成：1. 室内消防给水系统：- 消火栓箱：包含消火栓和水带等。
- 自动喷水灭火系统：包括喷头、报警阀组、水流指示器、水泵等。
- 消防水泵：用于提高水压，确保水流到达每个消防设施。
- 消防水箱：储存备用的消防用水。
- 管道和阀门：构成水流通道，用于控制水流的开关。
2. 室外消防给水系统：- 消防水池或水箱：储存消防用水。
- 室外消火栓：提供室外灭火用水。
- 泵站：如果需要提高水压，会设置泵站。
- 管道和阀门：连接各个消防设施，控制水流。
设置：1. 室内消防给水系统：- 应根据建筑物的用途、高度和消防规范来设计系统的类型和布局。
- 消火栓应均匀分布在整个建筑物内，且每个消火栓的用水量应满足消防要求。
- 自动喷水灭火系统的设置应符合建筑物的火灾风险等级和消防规范的要求。
2. 室外消防给水系统：- 室外消火栓应设置在容易被消防车辆接近的地方，并且要有足够的供水压力。
- 消防水池和水箱的容量应根据建筑物的消防用水量和火灾风险来确定。
3. 室内外一体化消防给水系统：- 系统的设计应确保室内外消防给水系统的协调性和互补性。
- 应设置适当的水泵和阀门，以调节水压和流量。
消防给水系统的设置应遵循当地消防法规和标准，确保在火灾发生时能够有效地提供足够的水源进行灭火。
消防设施的维护和管理也非常重要，以确保系统在紧急情况下能够正常运行。
室内消火栓给水系统
室内消火栓给水系统凡担负室内消火栓灭火设备给水任务的一系列工程设施，称室内消火栓给水系统。
一、概述( 一 ) 设置原则1、应设室内消火栓给水系统的建筑物(1)高层工业建筑与低层建筑a 、厂房、库房、高度不超过24m的科研楼 ( 存有水接触能引起燃烧爆炸的物品除外) ；b 、超过 800 个座位的剧院、电影院、俱乐部和超过1200 个座位的礼堂、体育馆；c、体积超过 5000m3的车站、码头、机场建筑物以及展览馆、商店、病房楼、门诊楼、教学楼、图书馆等；d、超过七层的单元式住宅、超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅；e 、超过五层或体积超过10000m3的其他民用建筑；f、国家级文物保护单位的重点砖木或木结构的古建筑。
(2)高层民用建筑(3)人防工程a、使用面积超过300m2的商场、医院、旅馆、展览厅、旱冰场、体育场、舞厅、电子游艺场等；b、使用面积超过 450m2的餐厅、丙类和丁类生产车间、丙类和丁类物品库房；c、电影院、礼堂；d、消防电梯间前室。
(4)停车库、修车库2、可以不设室内消火栓给水系统的建筑物(1) 耐火等级为一、二级且可燃物较少的丁、戊类厂房和库房( 高层工业建筑除外) ；耐火等级为三、四级且建筑体积不超过3000m3的丁类厂房和建筑体积不超过5000m3的戊类厂房；(2) 室内没有生产、生活给水管道，室外消防用水取自储水池且建筑体积不超过5000m3的建筑物。
3、视情况确定是否设置室内消火栓给水系统的建筑物在一座一、二级耐火等级的厂房内，如有生产性质不同的部位时，可根据各部位的特点确定设置或不设置室内消防给水。
4、宜增设消防水喉设备的建筑物(1)设有空气调节系统的旅馆、办公楼；(2)超过 1500 个座位剧院、会堂，其闷顶内安装有面灯部位马道处。
( 二 ) 分类1 、低层建筑室内消火栓给水系统建筑高度不超过10 层的住宅以及小于24m的建筑的内设置的室内消火栓给水系统，称为低层建筑室内消火栓给水系统。
建筑物室内消火栓的给水方式及给水系统的参数布置
式 其 中并行供水方式包括分泵给水 、 双出 口 泵供水及变频调速泵组 ｓ ≤、 ／ Ｒ ｚ － ｂ （ ３ ） 供水 ： 减压供 水方式包括减压阀减压供水 、 减压水箱减压供水 。 式中 ： ｓ为消火栓间距 ｍ； Ｒ为消火栓保护半径 ， ｍ； ｂ 为消火栓的 １ － ３ 串联分 区室 内消火栓给水系统 最大保 护宽度 ． 应 为一个房 间的长度加走廊的宽度 ． ｍ 随着科学技术 的进步与发展 ． 高层及超高层 建筑在现代社会 中大 量 的涌现 ． 在设计 中为了避免管 道承受压力过 大 ． 减少耐高压 的水泵 ６ 消防给水 管网的布置 及管道 配件在 工程中的使用 ． 当建筑 物高度超过 １ ０ ０ ｍ时． 经常采用 室内消防给水管 网应布置成独立 的环状管网系统 ． 以便在管网某 的供水方式为串联分 区供水方式。 串联分 区供水方式又可以分为串联 段维修或发生故障时 ， 仍 能够保证火场用水 室 内环网有水平 、 垂直 、 水泵供水 ． 串联水箱供水 ． 重力水箱供水 立体环 网． 可根据建筑类 型 、 消防给水管道和消火栓布置确定 ． 但必须 保证供水干管和每条 消防竖管都能做到双 向供水 需要有环 网引 出支 ２ 水枪的充实水柱的长度 状管道时 （ 如设置屋顶消火栓） ． 支状管道上 的消火栓数不宜超过一个 消火栓设备的水枪 射流灭火 ． 需要有一定强度的密实水流才能有 （ 双 出口消火栓按一个计 算） 。 效地扑灭火灾。水枪射 流中的 ２ ６ ａ ｒ ｍ ～ ３ ８ ａ ｒ ｍ直径 圆断面内 、 包 含全部 室 内环状管 网的进水管不应少 于两条 ． 并宜从建筑物的不 同方 向 水量 ７ ５ ％ ９ ０ ％的密实水柱长度称为充实水柱长度 根据试验数据统 引入 若在不 同方 向引入有 困难时 ． 引入管 宜接至竖管 的两侧 。 若在两 计． 当水枪充实水柱长 度小于 ７ ｍ时 ． 火场 的辐射热使 消 防员 无法接 根竖管之 间引入两条进水管时 ． 应在两条进水管之间设置只供发生事 近着火点 、 达到有效灭 火的 目的； 当水枪充实 水柱长度 大于 １ ５ ｍ时 ． 故 或检修 时使用分隔 阀门． 此阀门为常开阀门 当其 中一条进水管发 因射流 的反作用力而使消防员无法把握水枪灭火 生事故或检修 时． 其余的进水管仍应保 证全部 消防流量 和规定 的消防
建筑消火栓给水自动喷水灭火系统水力计算及布置
建筑消火栓给水自动喷水灭火系统水力计算及布置消防给水系统是建筑物的重要组成部分之一，它提供了火灾时的紧急灭火和人员疏散所需的灭火水源。
消火栓给水系统和自动喷水灭火系统是常用的两种方式。
在对消火栓给水及自动喷水灭火系统进行水力计算和布置时，需要注意以下几个方面：1.消火栓给水系统的水力计算：消火栓给水系统是通过消防给水泵将水源输送至消火栓，供消防人员使用消防水枪进行灭火。
水力计算的主要目的是确定泵的容量和增压高度。
消火栓给水系统的最小出口压力应满足消防水枪的需求，并根据建筑物的高度、水源的供水压力、管道的水泵、消防水带的长度和水流速度等参数进行计算。
水力计算的公式如下：p = p0 + ρgh + Δp其中，p为所需出口压力，p0为环境压力，ρ为水的密度，g为重力加速度，h为高度差，Δp为水流阻力造成的压力损失。
2.自动喷水灭火系统的水力计算：自动喷水灭火系统主要是通过水源和喷头进行灭火。
水力计算的目的是确定泵的容量和管道的尺寸。
自动喷水灭火系统的水泵应能提供足够的压力和流量，以确保火灾发生后能够及时提供足够的灭火水量。
水力计算的参数包括建筑物的高度、水源的供水压力、管道的长度和管径、总管的压力损失、水流速度、喷头的数量和喷头间距等。
3.消火栓给水、自动喷水灭火系统的布置：消火栓给水系统的布置应根据建筑物的类型、使用性质、火灾危险程度和建筑结构等因素进行合理的选择和布置。
消火栓应设置在易于人员疏散的位置，水源与泵房的位置应尽可能靠近，且供水管道应有足够的容量和增压能力。
自动喷水灭火系统的布置应根据建筑物的功能区域和火灾危险性进行合理的选择和布置。
关键区域如电气设备间、油库、仓库等应设置自动喷水灭火系统，并且喷头的数量和间距应满足灭火水量的要求。
总之，消火栓给水、自动喷水灭火系统的水力计算和布置需要综合考虑建筑物的特点和需求，以确保系统能够有效地提供灭火水源，保障人员的生命安全和建筑物的财产安全。
消防给水系统的管道布局
消防给水系统的管道布局消防给水系统的管道布局是建筑物消防安全设计的重要组成部分。
合理的管道布局可以确保消防给水系统的正常运行，提供足够的水压和水流，有效地控制火灾蔓延，并保障人员安全。
本文将介绍消防给水系统管道布局的一般原则和具体要求。
一、通用原则1. 管道布置应考虑建筑物平面布局、消防设施的位置、消防供水设备的设置位置等因素，确保消防给水系统的全面覆盖。
2. 管道网应具备合理的结构，尽量减少管道长度，降低水压损失。
3. 管道的直线段应尽可能多，曲线段应尽量少，以便于维修和清洗。
4. 高层建筑应设置多个消防供水分区，以保障各区域的供水能力和消防水源的稳定性。
二、消火栓系统1. 消火栓主管道应贯穿建筑物的各个楼层，并安装合适的阀门和消火栓。
2. 消火栓应均匀分布在事故疏散通道附近，便于使用。
3. 对于大型建筑物，应设置多个主干消火栓供水分区，以保证水源的稳定和供水能力的充足。
100mm。
三、喷淋系统1. 喷淋系统的供水管道应保持略高于消防栓管道，方便供水和排水。
2. 装置喷头的管路应尽量短，减少管道接头和弯头数量。
3. 喷淋喷头的布置应按照设计要求，覆盖范围应合理，保证火灾扑灭效果。
4. 喷淋系统的管道直径应根据设计要求和实际需要确定，一般不小于15mm。
四、室内消防栓系统1. 室内消防栓的布置应满足规范要求，保证容易寻找且易于操作。
2. 室内消防栓的管道应保持略高于消防栓下级喷淋系统的供水管道。
3. 室内消防栓的供水管道直径应根据设计要求和实际需要确定，一般不小于65mm。
五、排烟系统1. 排烟系统的排烟管道应尽量短，且不得有明显的弯曲，以便于排烟。
2. 排烟风机和排烟管道的设置位置应根据建筑结构和疏散通道确定，确保排烟畅通。
于200mm。
六、室外消防管道布局1. 室外消防管道应暴露在建筑物外墙或地面上，便于检修和维护。
2. 室外消防管道应规划合理，连接消火栓、喷淋系统和室内消防栓等设施。
3. 室外消防管道应考虑地震、冻结等情况，采取相应的防护措施。
室外消火栓和室内消火栓系统设置要求
室外消火栓和室内消火栓系统设置要求室外消火栓系统的任务是通过室外消火栓为消防车等消防设备提供消防用水或通过进户管为室内消防给水设备提供消防用水。
室外消防给水系统应满足扑救火灾时各种消防用水设备对水量、水压和水质的基本要求。
一、系统组成室外消火栓给水系统通常是指室外消防给水系统，它是设置在建筑物外墙外的消防给水系统，主要承担城市、集镇、居住区或工矿企业等室外部分的消防给水任务。
室外消火栓给水系统由消防水源、消防供水设备、室外消防给水管网和室外消火栓灭火设施组成。
室外消防给水管网包括进水管、干管和相应的配件、附件；室外消火栓灭火设施包括室外消火栓、水带、水枪等。
二、系统设置要求(一)室外消火栓的设置范围(1)在城市、居住区、工厂、仓库等的规划和建筑设计中，必须同时设计消防给水系统；城镇(包括居住区、商业区、开发区、工业区等)应沿可通行消防车的街道设置市政消火栓系统。
(2)民用建筑、厂房(仓库)、储罐(区)、堆场周围应设室外消火栓。
(3)用于消防救援和消防车停靠的屋面上，应设置室外消火系统。
(4)耐火等级不低于二级，且建筑物体积小于或等于3000㎡的戊类厂房；或居住区人数不超过 500 人，且建筑物层数不超过两层的居住区，可不设置室外消防给水系统。
(二)室外消火栓的设置要求1.市政消火栓(1)市政消火栓宜采用地上式室外消火栓；在严寒、寒冷等冬季结冰地区宜采用干式地上式室外消火栓，严寒地区宜增设消防水鹤。
当采用地下式室外消火栓时，地下消火栓井的直径不宜小于1.5m，且当地下式室外消火栓的取水口在冰冻线以上时，应采取保温措施。
地下式市政消火栓应有明显的永久性标志。
(2)市政消火栓宜采用直径DN150的室外消火栓，并应符合下列要求:1)室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。
2)室外地下式消火栓应有直径为100mm和65mm的栓口各一个(3)市政消火栓宜在道路的一侧设置，并宜靠近十字路口，但当市政道路宽度超过60m时，应在道路的两侧交叉错落设置市政消火栓，市政桥桥头和城市交隧道出入口等市政公用设施处，应设置市政消火栓，其保护半径不应超过150m，间距不应大于 120 m。
消防给水
b. 其构造按溅水盘的形式和安装位置有直立型、下垂型、边墙型 、普通型、吊顶型和干式下垂型洒水喷头之分。
b. 开式喷头：根据用途分为开启式、水幕式、喷雾式。
4）消火栓给水系统的布置
（1）水枪充实水柱：水枪射流在26mm～38mm直径圆断面内、包 含全部水量75%～90%的密实水柱长度称为水枪的充实水柱长度。
（2）消火栓布置 （3）消防给水管道布置
（2）消火栓布置
消火栓的间距布置应满足下列要求 建筑高度≤24m、体积≤5000m3的库房，应保证有1支水枪的充 实水柱达到同层内任何部位，其布置间距如 (a)、(c)所示； 其他民用建筑应保证有2支水枪的充实水柱达到同层内任何部 位，其布置间距如 (b)、(d)所示。 消火栓口距地面安装高度为1.1m，栓口宜向下或与墙面垂直 安装。
5.设11.水3 室泵内、消火水栓池给、水系水统箱的消火栓给水方式
适用条件： a.外网经常不能满足建筑物消火栓系统的水压水量要求，也不能 确保向高位水箱供水。 b.系统需外援供水时，可借助室外消防车经水泵接合器向建筑 消火栓给水系统加压供水。 c.室外给水管网为枝状或只有一条进水管时，消防给水系统中均 需设置消防贮水池，储备火灾延续时间内的消防用水量。
3）11消.3 火室内栓消给火栓水给系水统系统组成
（水枪、水龙带、消火栓）消防箱、消防管道、消防水池、消防水 箱、水泵结合器和增压水泵。
（111）.3 水室内枪消、火栓（给2水）系水统带、（3）消火栓
（1）水枪一般为直流式，喷嘴口径有13mm、16mm、19mm三种
（2）水带是连接消火栓与水枪的输水管线，有15m、20m、25m、 30m四种；水带口径有50mm和65mm两种。 （3）消火栓均为内扣式接口的球形阀式龙头，有单出口、双出口 之分；双出口消火栓直径为65mm，单出口消火栓直径有50mm和 65mm两种。
消防给水施工方案
消防给水施工方案消防给水系统是建筑物中最重要的消防设施之一，它直接关系到人员的生命安全和财产损失。
因此，在建筑设计过程中，消防给水系统的规划和施工方案十分重要。
本文将详细介绍消防给水施工方案的相关内容。
一、消防给水系统的布置方案1.确定供水主干管线的布设路线和供水出口位置。
主干管线应沿着建筑物主要走廊或走道布设，以方便快速接近各个楼层和区域。
供水出口应设置在易于接近且容易识别的位置，可采用明显的标识标志。
2.设计水泵房的位置和功能布置。
水泵房应位于易于接近的地下室或首层。
房间内应设置足够的空间容纳水泵及其控制系统，并采用隔音隔热措施，以减少噪音和热量对室内环境的影响。
3.室内的消防给水设备应根据建筑布局和用途需求进行合理布置。
例如，楼梯间和走廊两侧应设置消火栓，消防水带和灭火器应位于易于接近和操作的位置。
4.水源设备应与给水管道相互连接。
主要水泵房应与城市水源或建筑物自备水源相连，以确保消防给水系统的供水可靠性。
二、消防给水系统的管道材料选择1.消防给水系统的管道应采用具有耐高温、耐腐蚀和耐压能力的材料。
常见的管道材料包括钢管、铜管、不锈钢管等。
在选择管道材料时，需考虑到管道的使用寿命、安全性和经济性等因素。
2.消防给水系统的管道应严格按照相关国家标准进行选择和安装，以确保其质量和可靠性。
管道安装时应保证管道的牢固连接，使用专用的连接件和密封胶等材料。
三、消防给水系统的水泵选型和安装1.根据建筑物的用途、规模和消防给水系统的需求进行水泵选型。
水泵的功率和流量应满足系统的需求，同时还要考虑到水源的供水能力和水压要求等因素。
2.水泵安装时应保证水泵的垂直放置和固定，采用专用的支架和吸振器等措施，以减少水泵振动和噪音的传递。
四、消防给水系统的防护设施1.消防给水设备和阀门等应设置在易于操作和检修的位置，并配备说明标志和标识牌。
2.消防给水系统的阀门和设备应设置防护措施，例如防尘罩和防冻保温措施等，以保证其正常运转和延长使用寿命。
室内消火栓给水系统(修改)
应设压力显示装置
采暖地区可设在屋顶出口处 或水箱间内
三、消防水喉 直径25mm的小口径自救式消火栓
消防水喉设置要求：
1. 消防水喉设备的栓口直径应为 25mm ，配 备的胶带内径不应小于 19mm ，长度不应超 过40m，水喉喷嘴口径不应小于6mm。 2. 旅馆、办公楼、商业楼、综合楼内等的消 防水喉应设在走道内，且布置时应保证有一 股射流能达到室内任何部位。 3. 剧院、会堂闷顶内的消防水喉应设在马道 入口处，以便利工作人员使用。
《高层民用建筑设计防火规范》 7.4.2 消防竖管的布置， 应保证同层相邻两个消火栓的水枪的充实水柱同时达到被 保护范围内的任何部位。
三、 室内消火栓系统的设置原则
《高层民用建筑设计防火规范》
7.4.6.1消火栓应设在走道、楼梯附近等明显易于取用的 地点，消火栓的间距应保证同层任何部位有两个消火栓的 水枪充实水柱同时到达。 7.4.6.2消火栓的水枪充实水柱应通过水力计算确定，且 建筑高度不超过100m的高层建筑不应小于10m；建筑高度 超过100m的高层建筑不应小于13m。
三、类型
地上式 地下式 墙壁式
1.地上式水泵接合器
3.墙壁式水泵接合器
2.地下式水泵接合器
7.4.5.4水泵接合器宜采 用地上式；当采用地下 式水泵接合器时，应有 明显标志。
四、设置数量
•
•
按室内消防用水量计算确定
每个水泵接合器流量为10~15l/s
•
若建筑物同时设有消火栓和自动 喷水系统时，各系统应分别设置 水泵接合器。
规范规定： 高层：一类公共建筑 二类公共建筑 一类居住建筑 二类居住建筑 ≥18m3 ≥12m3
≥6m3
≤12m3 ≤18m3
室内消火栓给水系统的设置范围
室内消火栓给水系统的设置范围随着城市化进程的不断加快，建筑物的数量不断增加，火灾的发生率也随之增加。
因此，消防安全问题越来越受到人们的关注。
室内消火栓给水系统作为消防设施的重要组成部分，其设置范围也越来越受到重视。
本文将从室内消火栓给水系统的定义、设置范围及注意事项等方面进行探讨。
一、室内消火栓给水系统的定义室内消火栓给水系统是指在建筑物内部设置的一种消防设施，它是通过专门的管道系统将水源引入建筑物内部，再通过消火栓等设备将水源供应到火灾现场，以达到扑灭火灾的目的。
它是建筑物内部消防设施的重要组成部分，也是城市消防设施的重要组成部分。
二、室内消火栓给水系统的设置范围1. 建筑物类型：室内消火栓给水系统适用于各类建筑物，包括住宅、商业、工业、文化、教育、医疗等各类建筑物。
2. 建筑物高度：根据《建筑设计防火规范》的规定，建筑物高度在24米以上的，应设置室内消火栓给水系统。
3. 建筑物面积：根据《建筑设计防火规范》的规定，建筑物面积在5000平方米以上的，应设置室内消火栓给水系统。
4. 建筑物用途：根据《建筑设计防火规范》的规定，对于高层住宅、酒店、医院等人员密集的建筑物，应设置室内消火栓给水系统。
5. 建筑物结构：对于钢结构、木结构、轻钢龙骨等易燃建筑物，应设置室内消火栓给水系统。
三、室内消火栓给水系统的注意事项1. 设计：室内消火栓给水系统的设计应符合国家相关标准和规范要求，应根据建筑物的类型、高度、面积、用途和结构等因素进行设计。
2. 安装：室内消火栓给水系统的安装应符合国家相关标准和规范要求，应由具有消防设施安装资质的单位进行安装。
3. 维护：室内消火栓给水系统的维护应定期进行，应由具有消防设施维护资质的单位进行维护。
4. 检验：室内消火栓给水系统的检验应定期进行，应由具有消防设施检验资质的单位进行检验。
5. 使用：室内消火栓给水系统的使用应由具有消防设施使用资质的人员进行，应按照操作规程进行使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内消火栓给水系统布置
室内消防给水管道的布置应符合下列规定：
1 室内消火栓超过10 个且室外消防用水量大于15L/s 时，其消防给水管道应连成环状，且至少应有2条进水管与室外管网或消防水泵连接。
当其中一条进水管发生事故时，其余的进水管应仍能供应全部消防用水量；
2 高层厂房（仓库）应设置独立的消防给水系统。
室内消防竖管应连成环状；
3 室内消防竖管直径不应小于DN100；
4 室内消火栓给水管网宜与自动喷水灭火系统的管网分开设置；当合用消防泵时，供水管路应在报警阀前分开设置；
5 高层厂房（仓库）、设置室内消火栓且层数超过4 层的厂房（仓库）、设置室内消火栓且层数超过5 层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。
消防水泵接合器应设置在室外便于消防车使用的地点，与室外消火栓或消防水池取水口的距离宜为15～40m。
消防水泵接合器的数量应按室内消防用水量计算确定。
每个消防水泵接合器的流量宜按10～15L/s 计算；
6 室内消防给水管道应采用阀门分成若干独立段。
对于单层厂房（仓库）和公共建筑，检修停止使用的消火栓不应超过5 个。
对于多层民用建筑和其它厂房（仓库），室内消防给水管道上阀门的布置应保证检修管道时关闭的竖管不超过1 根，但设置的竖管超过3 根时，可关闭2 根。
阀门应保持常开，并应有明显的启闭标志或信号；
7 消防用水与其它用水合用的室内管道，当其它用水达到最大小时流量时，应仍能保证供应全部消防用水量；
8 允许直接吸水的市政给水管网，当生产、生活用水量达到最大且仍能满足室内外消防用水量时，消防泵宜直接从市政给水管网吸水；
9 严寒和寒冷地区非采暖的厂房（仓库）及其它建筑的室内消火栓系统，可采用干式系统，但在进水管上应设置快速启闭装置，管道最高处应设置自动排气阀。
8.4.3 室内消火栓的布置应符合下列规定：
1 除无可燃物的设备层外，设置室内消火栓的建筑物，其各层均应设置消火栓。
单元式、塔式住宅的消火栓宜设置在楼梯间的首层和各层楼层休息平台上，当设2 根消防竖管确有困难时，可设1 根消防竖管，但必须采用双口双阀型消火栓。
干式消火栓竖管应在首层靠出口部位设置便于消防车供水的快速接口和止回阀；
2 消防电梯间前室内应设置消火栓；
3 室内消火栓应设置在位置明显且易于操作的部位。
栓口离地面或操作基面高度宜为1.1m，其出水方向宜向下或与设置消火栓的墙面成90°角；栓口与消火栓箱内边缘的距离不应影响消防水带的连接；
4 冷库内的消火栓应设置在常温穿堂或楼梯间内；
5 室内消火栓的间距应由计算确定。
高层厂房（仓库）、高架仓库和甲、乙类厂房中室内消火栓的间距不应大于30m；其它单层和多层建筑中室内消火栓的间距不应大于50m；
6 同一建筑物内应采用统一规格的消火栓、水枪和水带。
每条水带的长度不应大于25m；
7 室内消火栓的布置应保证每一个防火分区同层有两支水枪的充实水柱同时到达任何部位。
建筑高度小于等于24m 且体积小于等于5000m3 的多层仓库，可采用1 支水枪充实水柱到达室内任何部位。
水枪的充实水柱应经计算确定，甲、乙类厂房、层数超过6 层的公共建筑和层数超过4 层的厂房（仓库），不应小于10m；高层厂房（仓库）、高架仓库和体积大于25000m3 的商店、体育馆、影剧院、会堂、展览建筑，车站、码头、机场建筑等，不应小于13.0m；其它建筑，不宜小于7m；
8 高层厂房（仓库）和高位消防水箱静压不能满足最不利点消火栓水压要求的其它建筑，应在每个室内消火栓处设置直接启动消防水泵的按钮，并应有保护设施；
9 室内消火栓栓口处的出水压力大于0.5MPa 时，应设置减压设施；静水压力大于1.0MPa 时，应采用分区给水系统；
10 设有室内消火栓的建筑，如为平屋顶时，宜在平屋顶上设置试验和检查用的消火栓。
8.4.4 设置常高压给水系统并能保证最不利点消火栓和自动喷水灭火系统等的水量和水压
的建筑物，或设置干式消防竖管的建筑物，可不设置消防水箱。
设置临时高压给水系统的建筑物应设置消防水箱（包括气压水罐、水塔、分区给水系统的分区水箱）。
消防水箱的设置应符合下列规定：
1 重力自流的消防水箱应设置在建筑的最高部位；
2 消防水箱应储存10min 的消防用水量。
当室内消防用水量小于等于25L/s，经计算消防水箱所需消防储水量大于12m
3 时，仍可采用12m3；当室内消防用水量大于25L/s，经计算消防水箱所需消防储水量大于18m3 时，仍可采用18m3；
3 消防用水与其它用水合用的水箱应采取消防用水不作他用的技术措施；
4 发生火灾后，由消防水泵供给的消防用水不应进入消防水箱；
5 消防水箱可分区设置。
8.4.5 建筑的室内消火栓、阀门等设置地点应设置永久性固#工程建筑类。
