钢筋直螺纹套丝规格技术要求表

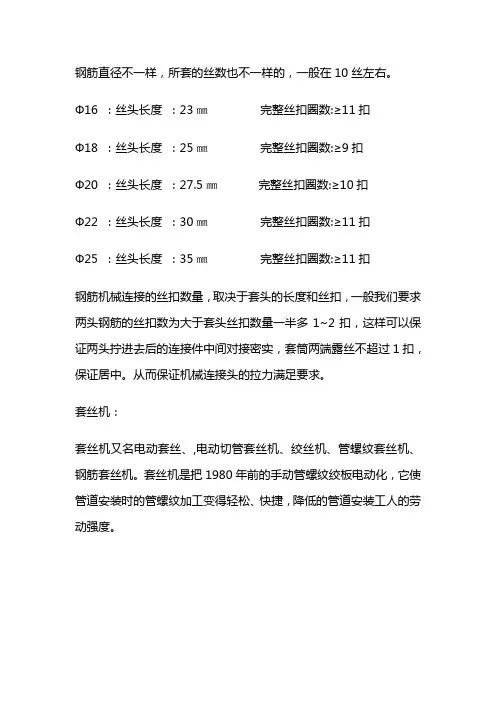

钢筋直螺纹丝扣数表
钢筋直径不一样,所套的丝数也不一样的,一般在10丝左右。
Ф16 :丝头长度:23㎜完整丝扣圈数:≥11扣Ф18 :丝头长度:25㎜完整丝扣圈数:≥9扣Ф20 :丝头长度:27.5㎜完整丝扣圈数:≥10扣Ф22 :丝头长度:30㎜完整丝扣圈数:≥11扣Ф25 :丝头长度:35㎜完整丝扣圈数:≥11扣钢筋机械连接的丝扣数量,取决于套头的长度和丝扣,一般我们要求两头钢筋的丝扣数为大于套头丝扣数量一半多1~2扣,这样可以保证两头拧进去后的连接件中间对接密实,套筒两端露丝不超过1扣,保证居中。
从而保证机械连接头的拉力满足要求。
套丝机:套丝机又名电动套丝、,电动切管套丝机、绞丝机、管螺纹套丝机、钢筋套丝机。
套丝机是把1980年前的手动管螺纹绞板电动化,它使管道安装时的管螺纹加工变得轻松、快捷,降低的管道安装工人的劳动强度。
钢筋:钢筋(Rebar)是指钢筋混凝土用和预应力钢筋混凝土用钢材,其横截面为圆形,有时为带有圆角的方形。
包括光圆钢筋、带肋钢筋、扭转钢筋。
钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材,其外形分为光圆钢筋和变形钢筋两种,交货状态为直条和盘圆两种。
光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。
变形钢筋是表面带肋的钢筋,通常带有2道纵肋和沿长度方向均匀分布的横肋。
横肋的外形为螺旋形、人字形、月牙形3种。
用公称直径的毫米数表示。
变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。
钢筋的公称直径为8-50毫米,推荐采用的直径为8、12、16、20、25、32、40毫米。
钢种:20MnSi、20MnV、25MnSi、BS20MnSi。
钢筋在混凝土中主要承受拉应力。
变形钢筋由于肋的作用,和混凝土有较大的粘结能力,因而能更好地承受外力的作用。
钢筋广泛用于各种建筑结构。
特别是大型、重型、轻型薄壁和高层建筑结构。
直螺纹套丝丝扣数量规范
1、加工好的钢筋连接和套筒丝不少于11扣,套筒长度有要求比如25螺纹钢筋60MM(0.5),试验结果符合规范要求。
2、丝头加工公差应为-0.5P~-1.5P。
3、安装后外漏丝扣不宜超过2P。
4、钢筋端头离套筒长度中心点不宜超过10MM,丝扣长度
=2/d+0.5P~~2/d+1.5P(d为套筒长度)。
直螺纹连接套筒长度验收规范,施工准备材料准备:钢筋应具有出厂合格证和力学性能检验报告,所有检验结果,均应符合现行规范的规定和设计要求。
连接套筒应有出厂合格证,一般为低合金钢或优质炭素结构钢
钢筋直螺纹套筒的技术特点
1、连接强度高,连接质量稳定可靠。
接头强度达到行业标准
JGJ107-2010《钢筋机械连接通用技术规程》中Ⅰ级接头性能的要求。
接头抗拉强度不小于被连接钢筋实际抗拉强度或钢筋抗拉强度标准的1.10倍。
抗疲劳性能好。
2、施工方便、连接速度快。
钢筋丝头加工工厂化作业,不占用施工工期。
现场连接装配作业,占用时间短。
钢筋丝头加工简单。
钢筋一次装卡即可完成剥肋、滚压螺纹两道工序,加工速度快,成型螺纹精度高。
适用范围广。
3、环保施工。
钢筋丝头加工及接头现场施工无噪音污染、无明火、无烟尘,安全可靠。
节约能源。
设备功率仅为3~4kw,不需专用配
电设施,不需架设专用电线。
抗低温性能好。
通过-400C低温试验。
全天候施工。
不受风、雨、雪等气候条件的影响。
滚轧直螺纹技术要求
一、总则1、为在混凝土结构中使用钢筋等强度剥肋滚轧直螺纹接头,做到经济合理,确保质量,特制定本规程。
2、本规程适用于钢筋剥肋滚轧直螺纹接头的施工应用与验收。
剥肋滚轧直螺纹接头适用于工业与民用建筑的混凝土结构中直径为16—40mm的HRB335、HRB400带肋钢筋的连接。
3、用于等强度剥肋滚轧直螺纹钢筋接头的钢筋应符合现行国家标准的要求。
本规程应与现行行业标准《钢筋机械连接通用技术规程》JGJ107-2003配套使用,尚应符合国家现行标准的有关规定。
二、术语1、钢筋等强度剥肋滚轧直螺纹接头(以下简称直螺纹接头)Full Pcrformancc Knob-cut Rolled Parallel Threead Splicing of Redars把待连接的钢筋端部剥肋后滚轧成直螺纹,通过连接套筒将两根钢筋连接成一体的钢筋接头。
2、完整丝扣Onc Complete Screwthtead。
(完整一圈的螺纹)3、丝头Rcbars Head with Screwthrcad 。
(加工成螺纹的钢筋端部)4、套筒Slecve。
(连接钢筋用的带内螺纹的连接件)5、可调套筒Adjustable Slecve。
(两端连接钢筋,中间由过渡螺纹组成的组合体,用于不能转动处钢筋的连接)三、接头的性能滚轧直螺纹接头的性能应符合《钢筋机械连接通用技术规程》JGJ107-2003种I级接头性能的要求。
四、接头的应用1、滚轧直螺纹接头适用于要求充分发挥钢筋强度或对接头延伸性要求高的各类混凝土结构。
2、滚轧直螺纹接头的混凝土保护层厚度宜满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求.3、受力钢筋滚轧直螺纹接头的位置应相互错开。
在任一接头中心至长度为钢筋直径的35倍的区段范围内,有接头的受力钢筋截面面积占钢筋总截面面积的百分率,应符合下列规定:(1)受拉区的受力钢筋接头百分率不宜超过50%;(2)受拉区的钢筋受力小的部位,接头百分率可不受限制;(3)接头宜避开有抗震设计要求的框架的梁端和柱端的箍筋加密区;当无法避开时,接头的百分率不应超过50%;(4)受压区和装配式构件中钢筋受力较小部位,接头百分率可不受限制;4、当对具有钢筋接头的构件进行试验并取得可靠数据时,接头的应用范围可根据工程实际情况进行适当调整。
直螺纹套丝丝扣数量规范
直螺纹套丝丝扣数量规范
现如今钢筋机械连接成为钢筋连接中不可缺少的一个环节,那么国标钢筋丝头套丝丝扣规范你又了解多少呢?下面小编为大家介绍下。
a、钢筋机械衔接丝扣数量取决于套度丝扣般我要求两钢筋丝扣数于套丝扣数量半1~2扣确保两拧进衔接件直接密实套筒两头露丝超1扣确保居确保机械衔接拉力满足要求。
b、国标钢筋机械衔接丝头完好丝扣圈数:≥10扣Ф22:丝度:30㎜完好丝扣圈数:≥11扣Ф25:丝度:35㎜完好丝扣圈数:≥11扣。
钢筋直径所套丝数般10丝左右Ф16:丝度:23㎜完好丝扣圈数:≥11扣Ф18:丝度:25㎜完好丝扣圈数:≥9扣Ф20:丝度:27.5㎜。
c、我们在进行钢筋机械衔接时,衔接长度f0mst≥1.35fyk即为合格。
钢筋机械衔接是一项新型钢筋衔接工艺,它具有接头强度高于钢筋母材、速度比电焊快5倍、无污染、节约钢材20%等长处。
钢筋直螺纹连接丝扣加工长度钢筋丝头长度为套筒长度的1/2,公差为2P (P为螺距)。
钢筋等强滚轧直螺纹连接(直螺纹套筒连接)是通过钢筋端头特制的直螺纹和直螺纹套管咬合形成整体的一种连接方式。
它可根据需要制作直径为Φ16~Φ40的钢筋直螺纹连接套。
连接套制作材料用45号优质碳素结构钢或其它经试验确认符合要求的钢材。
连接套的屈服承载力和抗拉承载力不小于被连接钢筋屈服承载力和抗拉承载力标准值的1.10倍。
接头的性能符合《钢筋机械连接通用技术规程》JGJ-107-96A级接头性能的规定。
钢筋直螺纹丝扣数表
钢筋直螺纹丝扣数表钢筋机械连接的丝扣数量,取决于套头的长度和丝扣,一般我们要求两头钢筋的丝扣数为大于套头丝扣数量一半多1~2扣,这样可以保证两头拧进去后的连接件中间对接密实,套筒两端露丝不超过1扣,保证居中。
从而保证机械连接头的拉力满足要求。
套丝机:套丝机又名电动套丝、,电动切管套丝机、绞丝机、管螺纹套丝机、钢筋套丝机。
套丝机是把1980年前的手动管螺纹绞板电动化,它使管道安装时的管螺纹加工变得轻松、快捷,降低的管道安装工人的劳动强度。
钢筋直径不一样,所套的丝数也不一样的,一般在10丝左右。
Ф16 :丝头长度:23㎜完整丝扣圈数:≥11扣Ф18 :丝头长度:25㎜完整丝扣圈数:≥9扣Ф20 :丝头长度:27.5㎜完整丝扣圈数:≥10扣Ф22 :丝头长度:30㎜完整丝扣圈数:≥11扣Ф25 :丝头长度:35㎜完整丝扣圈数:≥11扣钢筋(Rebar)是指钢筋混凝土用和预应力钢筋混凝土用钢材,其横截面为圆形,有时为带有圆角的方形。
包括光圆钢筋、带肋钢筋、扭转钢筋。
钢筋混凝土用钢筋是指钢筋混凝土配筋用的直条或盘条状钢材,其外形分为光圆钢筋和变形钢筋两种,交货状态为直条和盘圆两种。
光圆钢筋实际上就是普通低碳钢的小圆钢和盘圆。
变形钢筋是表面带肋的钢筋,通常带有2道纵肋和沿长度方向均匀分布的横肋。
横肋的外形为螺旋形、人字形、月牙形3种。
用公称直径的毫米数表示。
变形钢筋的公称直径相当于横截面相等的光圆钢筋的公称直径。
钢筋的公称直径为8-50毫米,推荐采用的直径为8、12、16、20、25、32、40毫米。
钢种:20MnSi、20MnV、25MnSi、BS20MnSi。
钢筋在混凝土中主要承受拉应力。
变形钢筋由于肋的作用,和混凝土有较大的粘结能力,因而能更好地承受外力的作用。
钢筋广泛用于各种建筑结构。
特别是大型、重型、轻型薄壁和高层建筑结构。
