皂膜流量计说明书
gilian皂膜流量计使用说明
5.1 储存…………………………………………………………………………………………………… 24 5.2 活塞式槽保养………………………………………………………………………………………… 24 5.3 湿式槽保养…………………………………………………………………………………………… 25
图例目录
2.1 控制基座……………………………………………………………………………………………… 10 2.2 液晶显示屏…………………………………………………………………………………………… 11 2.3 活塞式槽组…………………………………………………………………………………………… 13 2.4 湿式槽组 (分解图)…………………………………………………………………………………… 15
5.1 湿式槽组维护………………………………………………………………………………………… 26
Senisidyne 文件 No.850190M(Rev G)
6
警告！
在使用前请阅读并理解所有警告
重要兼容性声明 大 多 数 为 原 装 Gilibrator 基 座 设 计 的 流 量 槽 可 与 Gilibrator2 兼 容 。 如 果 您 现 有 的 流 量 槽 与 Gilibrator2 不兼容，在启动后会马上显示一个表明错误的 SAMPLE# ，如发生此情形，您的流量槽需送至 Sensidyne 更新。更多信息请阅读附录 C。 用前请阅读并理解所有警告。没有阅读、理解或不遵守警告可能会导致财产损失、严重的个人伤害或死亡。
我们的唯一目标是希望您能对产品的质量、性状和准确性感到满意。我们的员工致力于为您提 供快速、准确的客户服务和技术保障，因此，请相信您关于此产品的任何问题都将得到完整而迅速 的回答。
GL-105B电子皂膜流量计010
栖霞市疾病预防控制中心作业指导书版号：第1版文件编号：QXCDCW095010 GL-105B型电子皂膜流量计操作规程、维护程序及期间核查程序2007年07月10日发布2007年07月12日实施栖霞市疾病预防控制中心编写、修改记录编写人：贾洪锐完成编写日期：2009年07月05日审核人：路新华审核日期：2009年07月08日批准人：林岷山批准发布日期：2009年0月10日版号：第1版修订次：第0次修订栖霞市疾病预防控制中心作业指导书GL-105B型皂膜流量计操作规程、维护程序及期间核查程序版号：第1版文件编号：QXCDCW095010一、设备简介1、设备名称：皂膜流量计规格型号：GL-105B生产商：北京三环华劳科贸设备编号：QXCDCZW031 检定方式：送检2、适用范围该仪器用于校准采样仪器流量的装置，通过测量皂液形成的经过一定体积玻璃管的的时间，来计算出采样仪器的流量。
用户通过选择不同规格的玻璃管及配套探头可实现10ml-30Lmin多个所需的校准量程。
3、主要技术性能测量范围：0.1~30L/mim测量精度：ΔQ＜±1%时间范围：0.1~600.0s内装充电电池，充电后待机时间＞300h二、操作程序1、将仪器底座上的行程开关由“关”的位置拨至“电池”位置或“直通”位置（外接9伏直流电源）。
此时液晶屏显示LEVER5表示量程级别，V0=360.0表示皂膜玻璃管原始有效容积（ml）2、配置浓度适合的皂液，经验做法是20ml蒸馏水加5滴浓洗洁精，加适量入玻璃管内，液面不超过下端进气口。
3、将采样器的进气口与皂膜玻璃管的上端连接好，如需接负载，将负载置于皂膜玻璃管上端与气体采样器进气口之间，要使整个系统不漏气。
4、在正式测试前，先用小流量产生一些皂膜通过玻璃管，完全湿润管内壁使皂膜不易破碎。
将采样器流量调至预定位置（如20L/min），捏一下胶帽，使皂液产生一个完好的膜并向上运动，膜被吸气向上经过测量区域，流量计内部的蜂鸣器在开始及结束时均发出“嘟”的短促提示声，同时显示出测量结果。

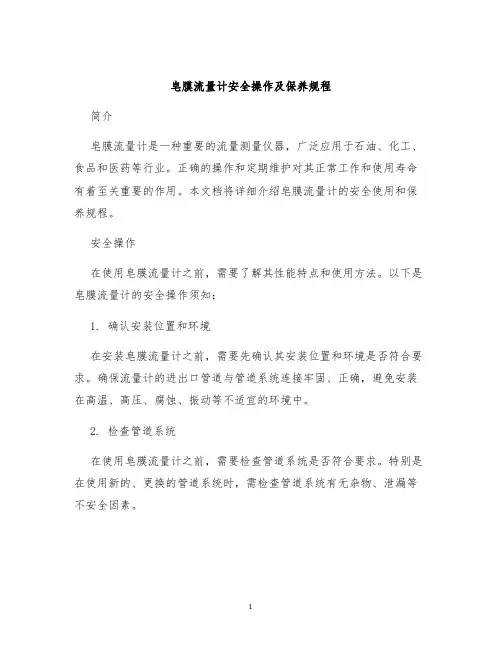

皂膜流量计安全操作及保养规程
皂膜流量计安全操作及保养规程简介皂膜流量计是一种重要的流量测量仪器，广泛应用于石油、化工、食品和医药等行业。
正确的操作和定期维护对其正常工作和使用寿命有着至关重要的作用。
本文档将详细介绍皂膜流量计的安全使用和保养规程。
安全操作在使用皂膜流量计之前，需要了解其性能特点和使用方法。
以下是皂膜流量计的安全操作须知：1. 确认安装位置和环境在安装皂膜流量计之前，需要先确认其安装位置和环境是否符合要求。
确保流量计的进出口管道与管道系统连接牢固、正确，避免安装在高温、高压、腐蚀、振动等不适宜的环境中。
2. 检查管道系统在使用皂膜流量计之前，需要检查管道系统是否符合要求。
特别是在使用新的、更换的管道系统时，需检查管道系统有无杂物、泄漏等不安全因素。
3. 正确开启流量计在使用皂膜流量计时，需正确开启流量计，避免开启过快或过猛造成测量误差或甚至损坏设备。
4. 定期检查流量计定期检查皂膜流量计的安全使用和工作状态，确保其准确、稳定、可靠地工作。
特别是在长时间不使用后再次使用时，需对其进行全面检查。
5. 防止误操作在使用皂膜流量计时，需防止不当的、误操作，如敲打、摔打、撞击、拉扯等，避免损坏设备或造成人身伤害。
保养规程皂膜流量计是一种敏感仪器，需要经常进行保养和维护，以延长其使用寿命。
以下是皂膜流量计的保养规程：1. 定期清洗定期清洗皂膜流量计内部和外部的附着物，防止污垢对设备的影响和保证测量的精度。
2. 检查密封定期检查皂膜流量计的各种密封，确保其无渗漏，防止对管道和设备的损害。
3. 定期校准皂膜流量计使用一段时间后，其测量精度可能会下降，此时需进行定期校准，以确保其测量精度。
4. 定期更换零件皂膜流量计是一种机械设备，使用一段时间后，其部分零件可能会磨损或老化，此时需进行定期更换，以保证设备的正常工作。
5. 存放注意事项当皂膜流量计长时间不使用时，应将其存放在干燥、通风良好的场所，避免阳光直射和潮湿、腐蚀等情况，以延长设备寿命。
皂膜法浮子流量计作业指导书
浮子流量计（皂膜法）操作程序本指导书适用于流量为2000mL/min以下浮子流量计（包括玻璃管转子流量计、金属管转子流量计）的型式评价、首次检定、后续检定及校准和使用中检验。
一、概述在一根垂直的锥形管内，装有可以上下移动的浮子。
当流体自下而上流经锥形管时，被浮子节流，在浮子上下游之间产生差压。
浮子在此差压作用下上升。
当使转子上升的力与转子所受的重力、浮力及粘性力三者的合力相等时，浮子处于平衡位置。
因此，流经流量计的流体流量与浮子的上升高度，亦即与流量计的流通面积之间存在着一定的比例关系。
二、标准器的组成检定用流量标准装置的测量不确定度应优于被检流量计最大误差的1/2。
1、主标准器：不同测量范围的智能电子皂膜流量计两台，准确度等级为1.0级。
2、辅助计量器具：三、检定/校准的实验室环境条件一般试验大气条件：温度：（5～35）℃相对湿度：45%～75%大气压力：（86～106）kPa四、检定/校准前的准备工作1、将流量计垂直安装在装置上。
其倾斜度，对1.0级和1.5级的流量计不超过2。
，对低于1.5级的流量计不超过5。
2、缓慢打开流量调节阀，让流体流过流量计，冲走试验管道内和流量计内的杂质，然后将流量调至流量计的上限运行，待稳定后方可进行检定/校准。
五、检定/校准方法和工作过程（一）、外观检查：1、检查流量计是否在醒目位置上标明：制造厂名或制造厂标志；流量计的名称、型号、公称通径和准确度等级；流量计的编号及制造日期；玻璃管流量计还应标明标尺刻度、介质和介质的温度、压力等。
金属管流量计还应标明流量计的公称压力及流量范围。
2、观察流量计的表面是否处理良好，是否有锈蚀和霉斑、起皮剥落等缺陷。
3、观察流量计的读数刻线是否清晰，刻线是否标明是百分标尺、毫米标尺还是流量标尺。
4、玻璃管流量计的锥管和防护罩是否透明，不得有妨碍读数的现象。
（二）、密封性试验将被检流量计与钟罩和电子皂膜装置连接，将出口处密封，打开钟罩气阀，观察钟罩显示装置上检漏功能是否漏气，若流量指示值不变，则说明流量计密封性合格。
智能电子皂膜流量计操作规程
第 2 页 共 3 页
青岛恒远科技发展有限公司
HY-5020 设备操作规程
1 保证整个气路的密封性。 2 皂膜流量计开机工作时，刚开始皂膜管内壁比较干燥，新起皂膜容易破碎， 必要时可先用清水或蒸馏水清洗皂膜管内壁，直至内壁光滑干净为止。 3 在挤压橡胶球产生皂膜时，应尽量防止出现多个连续皂膜，直到单个平整皂 膜出现再进行测量，否则在流量测量画面可能会出现“超量程”现象。为提高 测量精度，应取平整皂膜的测量结果。发现显示值有严重偏差时可重新测量， 注意观察是否有皂膜不平整等其他因素。
第 3 页 共 3 页
青岛恒远科技发水溶解后在 20±5℃范围不分层、不凝固、不混浊。 5 皂膜液的酸碱度 PH 值 5—8。 6 蒸馏水与皂液比为 10：1。 （推荐使用白猫牌洗涤剂） 7 使用时用玻璃棒反复均匀混合。 8 使用后应密封瓶盖，严禁暴露在空气中，以防灰尘进入、水分蒸发。
备注 编 制 审 核 批 准
使用方法
下一次测量，挤压橡胶球或提升拉杆使皂膜管内重新产生皂膜即可；欲 重新设置参数时，按[移位]键选中[参数设置]，再按[确认]键即可返回参 数设置画面，此时即可根据实际情况进行参数设置。
流量测量 工况流量： 标况流量：273K 293K 测量时间： 设置气压： 设置温度： 取消测量 xxx.xx(m)L/min xxx.xx(m)L/min xxx.xx(m)L/min xx.xx 秒 xxx.xxkPa xxx.xxK 参数设置
注意事项
4 为克服气源波动的影响，保证测量准确性，每个测量点的流量点至少应测量 三次，取其算术平均值。 5 每台仪器皂膜管的标定容积（出厂时已设置好） ，严禁用户擅自修改。 6 测量或校正完毕后，关掉电源，应将残留在皂膜管内的皂液排出，避免皂膜 干燥以后粘附在皂膜管上，影响以后测量。 7 每次测量完毕，应及时关闭电源，减少显示屏老化。 8 切勿碰撞玻璃皂膜管。严禁随意拧动管套背面紧固螺栓。一旦玻璃皂膜管出 现破损，应连同主机返回本公司进行更新和重新标定（该项费用由用户承担） 。 1 配置前用毛刷刷净盛液瓶。 2 用蒸馏水或纯净水清洗盛液瓶壁。 3 皂膜液的主要组成分为非离子活性剂。
7030型智能皂膜流量计操作规程
7030型智能皂膜流量计操作规程
一、前言
二、仪器基本信息
型号：7030型
工作原理：皂膜流量测量
测量范围：0-100L/min
精度等级：0.5级
工作温度：-20℃~70℃
工作压力：≤1.6MPa
三、仪器操作步骤
1.检查仪器外观：确认仪器表面无异常，连接阀门、管道连接是否松动，无漏水现象。
2.接通电源：将仪器的电源线插入交流电源插座。
3.开机设置：按下仪器面板上的开关按键，启动仪器，按照菜单提示进行相关设置，包括单位选择、测量范围、温度补偿等。
4.连接介质管道：将测量介质的进口管道正确连接到仪器进口，出口管道连接到下游管道。
5.调整阀门：根据实际需求，调节阀门，使得介质的流量进入仪器并保持一定的稳定流量。
6.观察液晶屏幕：仪器液晶屏幕上显示出当前流量数值，确保读数稳定，无异常。
四、检修与维护
1.定期清洁：按照仪器的使用频率和使用环境，定期使用干净的布或
软刷子清洁仪器表面，保持清洁。
切勿使用化学溶剂或带有腐蚀性的清洁剂。
2.定期校准：根据实际需要，定期对仪器进行校准，确保测量精度。
4.防尘防水：仪器应避免进水和灰尘堆积，以免影响仪器的正常运行。
在长期不使用时，应采取适当防护措施。
五、注意事项
1.仪器应安装在防尘、防水的场所，避免阳光直射。
2.严禁将仪器用于超过其规定范围的介质流量测量。
3.禁止强烈震动和碰撞仪器。
4.严禁拆卸仪器，维修应由专业人员进行。
5.使用过程中，如有异常情况或发现不符合要求的测量数据，应及时
停机处理。
六、结束语。
皂膜流量计说明书
LZM 皂膜流量计说明书
一、 概述
皂膜流量计主要用于气体小流量的检测和校准。
它广泛用于检验、环保、医药、教育、科研等部门。
皂膜管当为4000mL 或以上时，顶部的球形改为直管锅底型。
特点：价格低廉、操作简单、直观明了。
缺陷：不易携带；易碎。
二、 主要技术指标
三、使用方法
1） 准备工作
先把皂膜流量计内部用净水清洗，用合适的洗耳球插上皂膜管最下端，把水和洗洁精（比例约10∶1）从进气口加入橡皮球内，液体的比例可根据皂膜在管中的滑动情况而适当调整。
2）使用方法
a) 按下图把皂膜流量计连接被测仪器（或玻璃转子流量计）
b)启动仪器抽气泵，用手给橡皮球快速挤压，此时一个皂膜会自下而上滑动，当皂膜通过 “0”点刻线的瞬时，快速按下秒
表一次，当皂膜达到终点刻线瞬时，再一次按下秒表，秒表显示的时间（t ）即可用于下式计算被测气体的流量。
式中：
Q —— 被测气体流量；mL/min V —— 皂膜流量计的容积：mL
t —— 皂膜通过皂膜流量计的时间（秒）；S
四、注意事项
a)皂膜液体要加的适量，皂膜液面不要淹没下端玻璃进气口的交叉处。
b) 如遇皂膜破裂，可能是水放太多了，可适当调整，也可能是玻璃管内壁太干，皂膜上下滑动阻力太大引起，此时，应让皂膜在管内上下滑动多次，充分润湿管壁即可。
c)皂膜架上的水平泡和调节螺钉的功能是用于调整皂膜架的水平位置。
d)皂膜流量计架子需另行订购。
60⨯=
t
V
Q。
皂膜流量计作业指导书1
数字皂膜流量计作业指导书数字皂膜流量计操作规程1 目的正确使用仪器，保证检测工作规范、顺利进行，维护检测公司形象，确保操作人员人身安全和设备安全。
2 编制依据数字皂膜流量计说明书3 主要技术指标流量范围：（5～5000）mL/min温度范围：25±50℃压力范围：101.3±50KPa测量精度：±1%4 操作步骤4.1 使用前准备4.1.1 检查检查仪器标识是否完好、是否在检定有效期内；检查玻璃管内壁是否有污垢，若有则用蒸馏水或纯净水清洗，或者用醋酸或酒精清洗后用蒸馏水或纯净水清洗。
4.1.2 配制皂膜液使用普通洗涤剂，加蒸馏水稀释为10:1 即可，装于干净、瓶内无污渍的小瓶。
皂膜液与水溶解后在20±5℃范围内不分层、不凝固、不浑浊，皂膜液的酸碱度PH值5-8。
使用时使皂液均匀混合，使用后应密封瓶盖，严禁暴露在空气中，以防止灰尘进入、水分挥发。
4.1.3 放入皂膜液将皂膜液从皂膜管下进气口注入至皂膜管内皂膜液位线处；并保证玻璃管外壁狭缝处以上部分无水，否则将影响测量结果。
4.1.4 设置用电源适配器将本仪器与电源插座连接，并将电源开关拨到“ON”位置，一次次按下仪器左上角“S”设置键及均值键，依次出现上次设定的气压、温度及皂膜管上下限传感器间的标准体积，在气压、温度显示屏上分别将目前的气压、温度通过“←→”键循环设置到仪器显示屏上。
注意：皂膜管上下限传感器间的标准体积不能变，为45.24mL。
4.2 安装及运行4.2.1 大气采样器进气口连上负载，负载连上气容，气容进气口连上本仪器上端出气口，保证气密性完好，保证流量计垂直放正。
4.2.2 润滑：开启并运行需要校准的大气采样器，按下“R”键，挤压本仪器的橡胶球，使皂膜液连续起若干个皂膜，将皂膜管壁润滑。
4.2.3 测量：按下“R”键，屏幕出现“START READY 1”，挤压本仪器的橡胶球，使皂膜液起单片平整的皂膜，气体推动皂膜向上依次经过下游狭缝及下游狭缝，流量计金属外壳的蜂鸣器依次发出“嘟”的短促声及长促声。

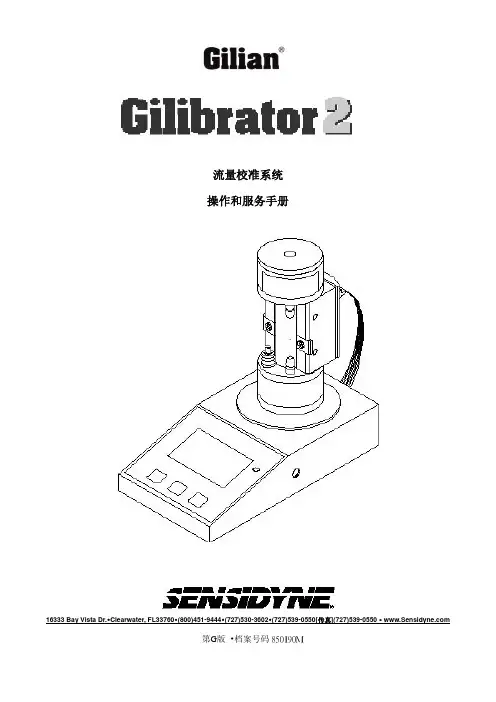

gilian皂膜流量计使用说明
2
装箱清单
Gilian Gilibrator 2 校准系统标准装备包括下列组件
z 控制单元基座 z 流量槽组[活塞式或湿式（高流量、标准流量或低流量） z 交流电充电器 z 转换器（随非 CE 标准的控制基座出厂） z 管子 z 小型携带箱 z 皂液和分装瓶（仅湿式槽具有） z 校准系统证书 z 操作和服务手册
Senisidyne 文件 No.850190M(Rev G)
3
GILIAN GILIBRATOR 2 校准系统
所有权声明 本手册由 Sensidyne 公司制作，仅供 Gilian Gilibrator 2 校准系统的用户使用。本手册所包含的信息归
Sensidyne 公司所有，仅供用户了解、操作、维护本仪器。一旦接到本文件则意味着您已同意以下内容：未经 Sensidyne 公司书面特别授权，本文件或本文件所包含信息，或本文件的任何部分，都不得以实体的、电子的 或其它方式复制或传送用于生产或其它目的。
第一节: 介绍
1.1 概述…………………………………………………………………………………………………… 8 1.2 操作理论……………………………………………………………………………………………… 8
第二节: 组件
2.1 控制单元…………………………………………………………………………………………… 9 2.1.1 按键和指示灯…………………………………………………………………………… 9 2.1.2 所显示字符……………………………………………………………………………… 9 2.1.3 接口组件………………………………………………………………………………… 9
聚创JCL-2020型电子皂膜流量计
JCL-2020-DE：0.04-30L/min 备注：A\B\C\D\E 量程任意双量程均可定做！ 四、选配功能： RS232 （485）---计算机通信或微打 环境温度（精度±2%）/大气压自动测量（精度±1%） 三、以上信息由青岛聚创环保提供。
二、量程范围： A: 0.1-50ml/min B: 1-250mln E: 0.5-30L/min
三、双量程型号选择： JCL-2020-AB： 0.1-250ml/min JCL-2020-BC：1-2000ml/min JCL-2020-BD：1-5000ml/min
聚创 JCL-2020 型电子皂膜流量计
一、产品概述： 适用 本仪器采用皂膜流量计法测量气体流量， 可校准各种小流量采样器/流量 范围 计的流量准确度。 执行 JJG 586-2006 《皂膜流量计检定规程》 标准 ◆ 直读流量，自动换算标况流量 ◆ 采用同步脉宽调制红外检测技术，不受外界光线干扰 ◆ 自动测量环境温度\大气压,自动换算标况流量 技术 ◆ 操作便捷，自动化程度高、精度高 特点 ◆ 大气压自动测量 ◆ 皂膜起泡器使高流量测量成为可能 ◆计算机通信 主要参数 参数范围 分辨率 准确度 流 量 见型号选择 优于±1.0% 0.001mL/min 主要 外型尺寸 指标 整机重量 工作电源 DC9V 1200mA
XY-6020型智能电子皂膜流量计(皂膜校准器)说明书.
承蒙您惠购我公司产品，深表谢意！在使用仪器前请详细阅读本手册，从中您可以获得有关安全、仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用仪器。
有时，我们为了提高部件及整机的性能和可靠性，对仪器的硬件或软件会作一些改动，这有可能与本手册中的内容有不一致的地方，请您能够谅解。
如果在使用中发现任何错误或者您有什么问题，敬请拨打我们的技术服务电话:电话/传真：（0532）89677962 ; 85986901 ;邮政编码：266100单位名称：青岛畅源通工贸有限公司目录一、概述 3二、产品功能介绍 3三、工作原理3-5四、主要技术指标 5五、操作方法六、注意事项12-13七、皂膜液配置方法13-14一、概述XY-6020型便携式智能电子皂膜流量计适用于中小气体流量的测量。
仪器主要特点如下：1、简单，便于观察；2、自动计算，显示实际流量，标况流量（273K、293K、298K）；3、造型美观。
二、产品功能介绍1、电源插座；2、保险丝；3、电源开关；4、参数：进行参数设置；5、移位：修改数据；6、修改：修改移动后数据；7、测量：测量数据；8、数码管：显示工作参数；9、皂膜管。
三、工作原理气体推动皂膜，经红外传感器，经“开始”到“结束”测量信号及输入现场温度、大气压强这些外部条件。
通过单片机微机处理，LED 分别显示出现况流量和标况流量测量结果。
外部条件可设置，也可自动检测。
相关公式如下： 60)(⨯=t V Qb m (1)式中：Q b —— 实际流量（ml/min ）t —— 皂膜通过上、下限传感器之间的时间（S ）V m —— 皂膜管两传感器之间的校准体积（ml ）或（L ）Tm Ts Ps Pv Pb Vm Vs ⨯-⨯=)(……60)(⨯=tVs Qs (3)式中：Vs ——经状态换算的状态容积（ml）或（L）；P b——现场大气压(KPa);T m——现场温度(K);Pv ——与现场温度相对应的水的饱和蒸汽压(KPa);Ps——标准状态下的大气压(101.325KPa);Qs ——标准状态下的流量(ml/min)或（L/min）;Ts ——标准温度（273K）.四、主要技术指标1、流量范围： 20-2000ml/min；2、示值误差：±1.0%3、测量精度：1级4、重复性： 0.5%5、工作电源：AC220V±10% 50Hz五、操作方法1）显示、按键、系统状态说明：显示屏说明：该型号皂膜流量计显示屏由6位“888888.”字型数码管和两个状态指示灯组成。
崂应7030型智能皂膜流量计操作维护程序
崂应7030型智能皂膜流量计操作维护程序仪器简介：产品名称：崂应7030型智能皂膜流量计适用范围：本仪器采用皂膜流量计法测量气体流量，可校准各种小流量采样器/流量计的流量准确度。
执行标准：JJG 586-89 《皂膜气体流量标准装置》技术参数：主要参数流量准确度:(50～2000)ml/min,优于±1.0%重复性:±0.5%外形尺寸:(220×220×430)mm工作电源:DC5V,500mA主要特点：◆直接数显被测流量，自动换算标况流量◆采用同步脉宽调制红外光点检测技术，不受外界光线干扰◆自动测量环境温度，可查询不同温度的饱和水蒸气压力◆采用轻触式开/关机◆按键式皂膜发生方式，成膜质量好，测量效率高◆操作便捷，测量速度高于手工法数倍一、准备工作1、将皂膜流量计竖直放置在水平面上。
2、用滴管将皂膜液从皂膜管下方注入，液位不要超过进气口入口平面。
3、连接好气路，启动被检测仪器的泵，挤压橡皮球，用连续上升的皂膜湿润管壁，确认管壁完全润滑到最大刻度为止。
二、校准操作1、将被检定仪器通过干燥筒与皂膜管上部出气口连接。
2、确认电源连接正确后，开机，进入显示“计流”“实流”等参数的设置界面，按“C”键进入主菜单界面。
3、选中“设置”按“OK”进入参数设置，“气压”“温度”可以是测量值也可以使输入值，通过选中该菜单项，按“OK“键选择所需要的模式，设置完成，按”C“键返回主测量界面，此时仪器已经处于工作状态，有皂膜经过下端的光电检测端时，仪器开始自动计时，检测到上部的光电检测端时，停止计时，仪器会根据计时时间，大气压，环境温度，自动计算当前的实际流量和标况流量。
三、系统维护进入“维护”菜单，（系统默认密码为2005）其中前5项为系统出厂前标定的数据，用户不得随意更改，否则会使测量有误。
“背光”菜单可以设置背光灯的开关。
“系统”菜单为是否恢复出厂值设置。
“测试”菜单可查看皂膜管上下检测探头是否正常。
HY-5020皂膜流量计说明书2010-09-26
执行标准：JJG586-2006HY-5020型智能电子皂膜流量计说明书青岛恒远科技发展有限公司Qingdao Hengyuan S.T.Development Co., Ltd.目录1 概述 (2)2产品分类 (2)3、特点 (3)4 主要技术指标 (4)5 工作原理 (5)6 操作说明 (5)7 注意事项 (7)8 皂液配置方法 (8)9 常见故障及排除 (8)欢迎使用HY-5020智能电子皂膜流量计。
使用仪器前请仔细阅读本说明书，从中可以获得有关仪器性能、使用方法以及维护等方面的详细信息，帮助您更好地使用该仪器。
如果您有好的建议或需要我们提供更进一步的服务，请联系我们：单位名称：青岛恒远科技发展有限公司电话/传真：（0532）87897199网址：电子信箱：cnhy@邮政编码：266100地址：青岛市李沧区九水东路320号修订时间：2010年09月26日1 概述HY-5020系列智能电子皂膜流量计（以下简称皂膜流量计）适用于中小气体流量的测量、相应量程的转子流量计校准标定、大气采样器、粉尘采样器、微生物采样器、烟气/烟尘采样器、气相色谱等仪器仪表的流量校准、标定。
一般皂膜流量计流量准确度为1%，重复性为0.5%；特殊用途的皂膜流量计流量准确度为0.5%，重复性为0.25%，可用皂膜流量计对流量仪器的检定、校准。
2产品分类3、特点3.1主要特点1）采用大屏幕液晶屏，中文显示，造型美观，易于操作。
2）采用红外线传感器装置与微电脑数据处理技术，自动测量、计算测试数据，不需人工计数，检测速度快，测量精度高，可有效减少工时和消除人为误差。
3） 自动显示测量时间并将工况流量及标况、参比三种状态下的流量值直接显示出来。
3.2结构特点图1是产品分类表中序号为1、2、3、4、5、6、7、8电子皂膜流量计的检测器的结构示意图，一般用于微小气体流量的测量校准。
8.皂液。
2.皂膜管进气口；5.皂膜管；6.皂液水平线；7.橡胶球；4.传感器；3.皂膜管外套；1.皂膜管出气口；图1图2是产品分类表中序号为9、10、11、12、13、14、15、16、17电子皂膜流量计的结构示意图，一般用于5L/min 以上气体流量的测量和校准。
皂膜流量计使用说明
皂膜流量计使用说明皂膜流量计是目前用于测量气体流速的标准方法。
它是由一根带有气体进口的量气管和橡皮滴头组成，使用时先向橡皮滴头中注入肥皂水，挤动橡皮滴头就有皂膜进入量气管。
当气体自流量计底部进入时，就顶着皂膜沿着管壁自下而上移动。
用秒表测定皂膜移动一定体积时所需时间就可以算出气体流速（mL·min-1），测量精度达可达1%。
玻璃管容积：25mL～6000mL（常用的有100ml、200ml、500ml、1000ml、6000ml等）流量范围：(20～60000)mL/min不确定度：0.5% (1000mL管，6000mL管，k=2)1.0% (25～500mL管，k=2)使用皂膜流量计时要注意保持流量计的清洁、湿润，皂水要用澄清的皂水，或其它能起泡的液体（如烷基苯磺酸钠等），使用完毕应洗净、晾干（或吹干）放置。
皂膜流量计使用步骤：（1）用软管将采样器的出气口与皂膜玻璃管的进气口（下方）相连（由于有些采样器没有出气口，也可以用采样器的进气口与皂膜玻璃管的出气口（上方）相连）（2）在皂膜流量计的乳胶滴头内注入适量皂液（可用肥皂水或洗涤灵配置）。
（3）开启采样器，调节采样器的流量（选择常用的流量点）。
等采样器稳定采样一分钟后轻捏胶头，使皂液上升产生一个皂膜。
（4）用秒表记下皂膜通过一定体积(一般指从0刻度到最大刻度的体积)所需的时间，换算成以mL/min为单位的采样流量（体积除以时间即可）。
（5）为了保证流量校准的准确性，可重复多次，取平均值。
（6）调节采样器的流量指示值与皂膜管计算出的流量值一致。
（电子流量示值的采样器可通过流量校准功能更改显示流量，普通的附带玻璃转子流量计的采样器，请记下皂膜流量计的计算流量值，以此流量作为采样体积计算的依据）。
ZR-5320型智能皂膜流量计操作规程
ZR-5320型智能皂膜流量计操作规程一、性能指标主要参数参数范围分辨率准确度测量流量(50~3000)mL/min 0.1 mL/min<±1% (500~6000)mL/min 0.1 mL/min(5~30)L/min 0.01 L/min环境温度(0~40)℃0.1℃±2℃环境气压（60~130）kPa 0.1 kPa 优于±0.5kPa 工作温度0~40℃电池工作时间>10h充电时间5~6h电源适配器输入AC100～240V 50/60Hz 输出DC12V2A整机功耗<2.5 W整机重量约1Kg尺寸W×D×H主机1(20×205×30)mm (50~3000)mL/min皂膜管(68×72×142)mm (500~6000)mL/min皂膜管(68×72×142)mm (5~30)L/min皂膜管(107×110×210)mm二、工作原理仪器采用光电脉冲检测方法，根据气流流过皂膜管的时间计算实际通过的气体流量，当气体推动皂膜依次经过皂膜管的下、上检测端时，微处理器捕捉光电脉冲信号，计算通过气体的实际流量值，并根据大气压、环境温度等数据自动换算出标况流量。
三、按键说明图二按键布局3.1 两个按键，主要执行菜单选择和数据修改功能。
3.2 键：主要执行菜单退出和放弃数据修改操作。
3.3 键：主要执行确定功能。
3.4 选择菜单时，按两个键循环选择菜单项；按键执行所选中的菜单功能；按键退回到上一级菜单。
3.5. 修改数字时，键有循环移位功能，选择需要修改的位；按键对选中的位在0～9之间循环修改；按键确认修改好的数字；按键取消本次修改操作，原数据保持不变。
四操作流程4.1 准备工作4.1.1 把皂膜流量计主机放置于水平面上。
4.1.2如图三所示，将皂膜管下部的皂液盒旋转至合适角度、拔下，加入适量皂液（液位不要超过皂膜管下端凸柱，皂液比例1:5左右），将皂液盒重新安装到皂膜管上后旋转一定角度至卡住状态。
皂膜的使用
（1）将柱出口与检测器相连，在皂膜流量计内装入适量皂液。
使液面恰好处于支管口的中线处，用胶管将其与载气相连。
（2）开启载气，调节载气压力至需要值。
一分钟后轻捏胶头，使皂液上升封住支管即会产生一个皂膜。
（3）用秒表记下皂膜通过一定体积所需的时间，换算成以mL/min为单位的载气流速。
载气流速是影响色谱分离的重要操作之一，必须经常测定。
色谱仪上的转子流量计，用以测量气体体积流速，但转子高度与流速并非简单的线性关系，且与介质有关。
故需用皂膜流量计加以校正。
（1）视体积流速（F'CO）
用皂膜流量计在柱后直接测得的体积叫视体积流速。
它不仅包括了载气流速，且包括了
当时条件下的饱和蒸汽流速。
（2）实际体积流速（FCO）
PO：大气压，mmHg；PW：室温下的饱和水蒸气压，mmHg
（3）校正体积流速（FC）
由于气体体积随温度变化，而柱温又不同于室温，故需作温度校正。
Pi：柱入口处载气压力；Po：柱出口处载气压力，计算时Pi、Po单位要相同
根据视体积流速，按下式可计算出实际体积流速
2
据下式求出在柱温条件下载气在柱中的校正体积流速。
数字皂膜液体流量计
仪器基本情况
设备名称
数字皂膜/液体流量计
规格型号
GL-105B
设备编号
DC-6
生产厂家
北京捷思达仪分析仪器研发中心
存放地点
307室
采购日期
2015.4.20
使用部门
检测部
启用日期
2015.6.1
主要
用途
适用于任何气体或液体流量的检测，通过选择不同量程的产品即可实现量程从30mL/min～30L/min范围的气体或液体流量的测定。
主要技
术参数
1.量程：LEVER 5 30mL/min～30L/min（每分钟30毫升～每分钟30升）
2.时间范围：0.1～600.0s（内部计算精确到0.01秒）。。
3.电源：外接9V直流电源。内装标称值为4.8V、700mA/h的充电电池◆充电次数﹥500次。
4.测量精度：△Q﹤± 1％。
附属
设备
7030型智能皂膜流量计操作规程
广州市XX检测技术有限公司作业指导书标题：7030型智能皂膜流量计操作规程广州市XX检测技术有限公司作业指导书文件编号：皂膜流量计操作规程第1版第0次修改修改记录1产品概述崂应7030型智能皂膜流量计（以下简称皂膜流量计），采用红外光电传感器采样、微电脑处理、液晶显示测量结果，显示直观、数据准确。
2适用范围皂膜流量计应用于中、小流量气体流量的测量。
适用于计量检定、环保监测、劳保卫生、科研院所及其它需要气体流量校准的场合。
3主要特点3.1重量轻，便于携带，操作简单。
3.2采用同步脉宽调制红外光电检测技术，抗干扰能力极强，排除了外界光线变化造成的干扰。
3.3选用点阵式液晶显示屏，中文菜单化操作，并带有背光，外界光线强弱都能清晰可见。
3.4 自动测量环境温度和环境大气压，查询不同温度的饱和水蒸气压力，自动换算标准状况流量。
3.5具有自动节能功能，如一段时间不用，可自动关机。
3.6采用轻触式开关机，一键开关机，操作方便。
3.7 内置可充电镍氢电池，可以交直流两用。
3.8当接上外部电源时，皂膜流量计会自动给机内的镍氢电池进行充电，充满后皂膜流量计自动结束充电。
在不按开机键的情况下，会显示电池电压和充电符号指示。
皂膜流量计在正常工作过程中，断开外部电源时，镍氢电池自动给皂膜流量计供电。
3.9采厢进口优质流量、压力传感器，精度高，稳定性好。
4技术指标皂膜流量计主要技术指标详见表1。
5工作原理由气源流出的气体，通过流量调节阀，调到所需流量后，由皂膜管下端的进气口进入皂膜管，挤压起膜器产生皂膜，由于进气的压力，推动皂膜沿着皂膜管匀速上升。
皂膜在上升过程中，经过外壁安装的一对传感器的下限和上限时，来测量皂膜流过皂膜管的时间，并自动计算出实际流量值，然后根据大气压、环境温度等自动计算出标况流量。
6工作条件a) 工作电源：AC (220±22)V，50Hz或DC15V，1200mA或内置镍氢电池。
b) 环境温度：(10～35)℃。
