消防地上水泵接合器厂家直销价格_消防地上水泵接合器安装图集

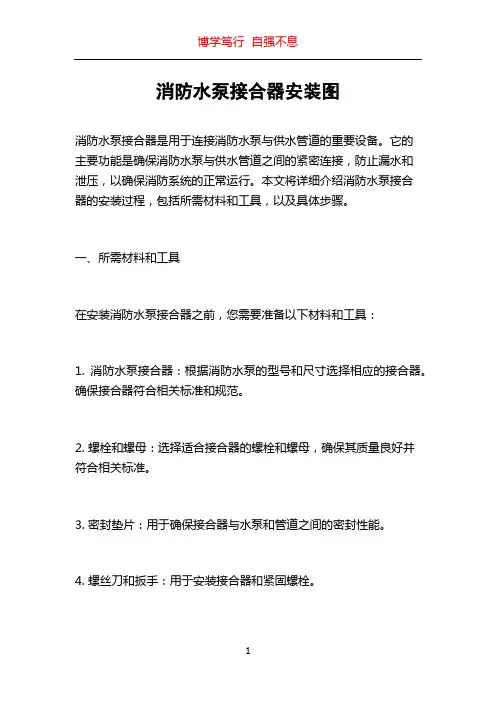

消防水泵接合器安装图
消防水泵接合器安装图消防水泵接合器是用于连接消防水泵与供水管道的重要设备。
它的主要功能是确保消防水泵与供水管道之间的紧密连接，防止漏水和泄压，以确保消防系统的正常运行。
本文将详细介绍消防水泵接合器的安装过程，包括所需材料和工具，以及具体步骤。
一、所需材料和工具在安装消防水泵接合器之前，您需要准备以下材料和工具：1. 消防水泵接合器：根据消防水泵的型号和尺寸选择相应的接合器。
确保接合器符合相关标准和规范。
2. 螺栓和螺母：选择适合接合器的螺栓和螺母，确保其质量良好并符合相关标准。
3. 密封垫片：用于确保接合器与水泵和管道之间的密封性能。
4. 螺丝刀和扳手：用于安装接合器和紧固螺栓。
5. 手电钻和钻头：用于在安装位置上钻孔。
二、安装步骤1. 确定安装位置：首先需要确定接合器要安装的位置。
该位置应在消防水泵出口和供水管道之间。
2. 准备安装材料：将所需的材料和工具准备齐全。
检查接合器的尺寸和型号是否与消防水泵和供水管道相匹配。
3. 安装接合器：使用手电钻和钻头，在预定的安装位置上钻孔。
确保钻孔的位置和尺寸与接合器的要求相符。
然后将接合器放置在钻孔处并调整至水平位置。
4. 连接消防水泵：将消防水泵的出口与接合器的进口对齐。
使用螺栓、螺母和垫片将其连接起来。
确保螺栓和螺母紧固牢固，并使用扳手适度拧紧，但不要过紧。
5. 连接供水管道：将供水管道的出口与接合器的出口对齐。
使用螺栓、螺母和垫片将其连接起来。
同样地，确保螺栓和螺母紧固牢固，并使用扳手适度拧紧。
6. 检查与测试：完成安装后，进行严密性检查和测试。
检查接合器与水泵和管道之间是否有漏水情况。
可以通过加压测试来验证其密封性能。
7. 固定接合器：如果接合器需要进行固定，可以使用固定夹等附件进行固定，以确保接合器的稳定性和安全性。
8. 清理和维护：安装完成后，清理工作场地，并定期进行维护和检查，确保接合器的正常运行和使用寿命。
总结：通过按照上述步骤和注意事项进行操作，您可以成功安装消防水泵接合器。

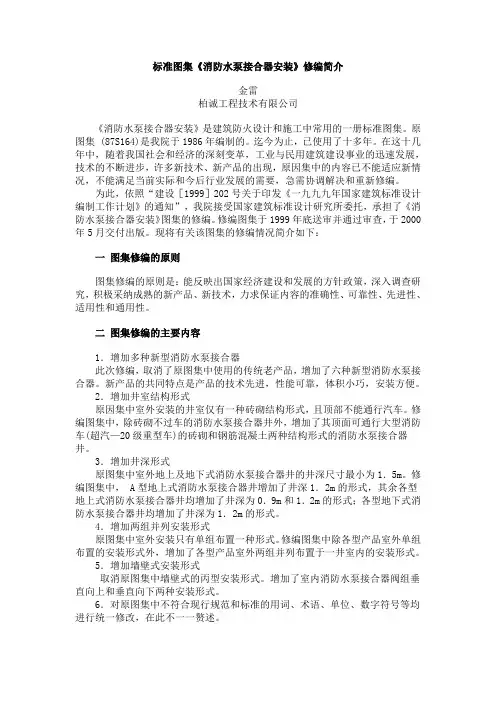

标准图集《消防水泵接合器安装》修编简介
标准图集《消防水泵接合器安装》修编简介金雷柏诚工程技术有限公司《消防水泵接合器安装》是建筑防火设计和施工中常用的一册标准图集。
原图集 (87S164)是我院于1986年编制的。
迄今为止，已使用了十多年。
在这十几年中，随着我国社会和经济的深刻变革，工业与民用建筑建设事业的迅速发展，技术的不断进步，许多新技术、新产品的出现，原因集中的内容已不能适应新情况，不能满足当前实际和今后行业发展的需要，急需协调解决和重新修编。
为此，依照“建设［1999］202号关于印发《一九九九年国家建筑标准设计编制工作计划》的通知”，我院接受国家建筑标准设计研究所委托，承担了《消防水泵接合器安装》图集的修编。
修编图集于1999年底送审并通过审查，于2000年5月交付出版。
现将有关该图集的修编情况简介如下：一图集修编的原则图集修编的原则是：能反映出国家经济建设和发展的方针政策，深入调查研究，积极采纳成熟的新产品、新技术，力求保证内容的准确性、可靠性、先进性、适用性和通用性。
二图集修编的主要内容1．增加多种新型消防水泵接合器此次修编，取消了原图集中使用的传统老产品，增加了六种新型消防水泵接合器。
新产品的共同特点是产品的技术先进，性能可靠，体积小巧，安装方便。
2．增加井室结构形式原因集中室外安装的井室仅有一种砖砌结构形式，且顶部不能通行汽车。
修编图集中，除砖砌不过车的消防水泵接合器井外，增加了其顶面可通行大型消防车(超汽—20级重型车)的砖砌和钢筋混凝土两种结构形式的消防水泵接合器井。
3．增加井深形式原图集中室外地上及地下式消防水泵接合器井的井深尺寸最小为1．5m。
修编图集中， A型地上式消防水泵接合器井增加了井深1．2m的形式，其余各型地上式消防水泵接合器井均增加了井深为0．9m和1．2m的形式；各型地下式消防水泵接合器井均增加了井深为1．2m的形式。
4．增加两组并列安装形式原图集中室外安装只有单组布置一种形式。
修编图集中除各型产品室外单组布置的安装形式外，增加了各型产品室外两组并列布置于一井室内的安装形式。

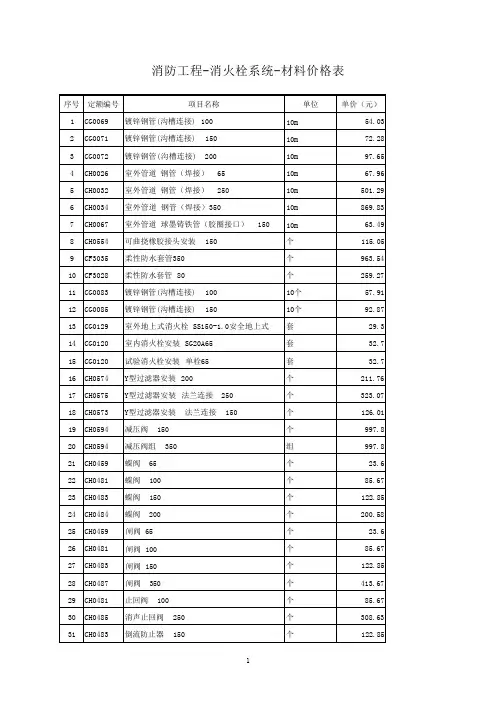

消防工程-消火栓系统单价表 (1)
32
39
安全泄压阀100
个
491
40
信号闸阀DN150
个
425
41
蝶阀门DN65
个
28
42
蝶阀门DN100
个
225
43
蝶阀门DN150
个
640
44
止回阀门DN100
个
265
45
截止阀门DN100
个
265
46
止回阀DN80
个
165
47
截止阀DN80
个
165
48
倒流防止器DN150
个
640
49
信号蝶阀DN150
1
CG0069
镀锌钢管(沟槽连接)100
10m
67.62
2
CA0834
水泵25LGW3-10×4 1.5kw0.83L/S40m扬程
台
5000
3
CA0835
稳压水泵（含气压罐）
台
25000
4
CG0083
镀锌钢管(沟槽连接)100
10个
13.57
5
CF1615
沟槽管件100
副
36.8
6
CG0138
消防水泵接合器安装地上式100
片
40
30
平焊法兰1.6MPa DN150
片
40
31
平焊法兰1.6MPa DN300
片
100
32
平焊法兰1.6Mpa DN350
片
83
33
平焊法兰1.6MPa DN65
副
32
34
平焊法兰DN80
副
消防水泵接合器规范
消防水泵接合器规范消防水泵接合器GB 3446—93国家技术监督局1993—09—24批准 1994—06—01实施1 主题内容与适用范围本标准规定了消防水泵接合器的型式和规格、型号编制、技术要求、试验方法、检验规则及标志、包装。
本标准适用于消防管道中的各种消防水泵接合器(以下简称接合器)。
接合器是消防车和机动泵向建筑物内消防给水系统输送消防用水和其他液体灭火剂的连接器具。
2 引用标准GB 228 金属拉伸试验方法GB 1176 铸造铜合金技术条件GB 3265 内扣式消防接口型式和基本参数GB 3266 内扣式消防接口通用技术条件GB 6397 金属拉伸试验试样GB 7307 非螺纹密封的管螺纹GB 9439灰铸铁件GB 12514 消防接口性能要求和试验方法3 型式和规格3(1 接合器的结构应具备排放余水、止回、安全排放、截断等功能。
3(2 接合器按其安装型式可分为地上式、地下式、墙壁式和多用式。
3(3 接合器按其出口的公称通径可分为100mm和150mm两种。
3(4 接合器的公称压力可分为1(6MPa和2(5MPa两种。
4 型号编制4(1 接合器型号由下列单元组成:4(1(1 安装型式代号S——表示地上式;X——表示地下式;B——表示墙壁式;D——表示多用式。
4(1(2 出口公称通径尺寸代号100——表示公称通径为100mm;150——表示公称通径为150mm。
4(1(3 公称压力代号1(6——表示公称压力为1(6MPa;2(5——表示公称压力为2(5MPa。
4(1(4 连接形式代号法兰连接代号省略，螺纹连接用“W”表示。
4(2 标记示例:例1:地上消防水泵接合器，出口公称通径为150mm、法兰连接、公称压力为2(5MPa。
SQS 150—2(5例2;多用式消防水泵接合器，出口公称通径为100mm、螺纹连接、公称压力为1(6MPa。
SQD100—1(6 W5 技术条件5(1 材料5(1(1 公称压力1(6MPa的接合器应选用符合GB 9439规定的灰铸铁HT 200或选用机械性能不低于HT200的其他金属材料。

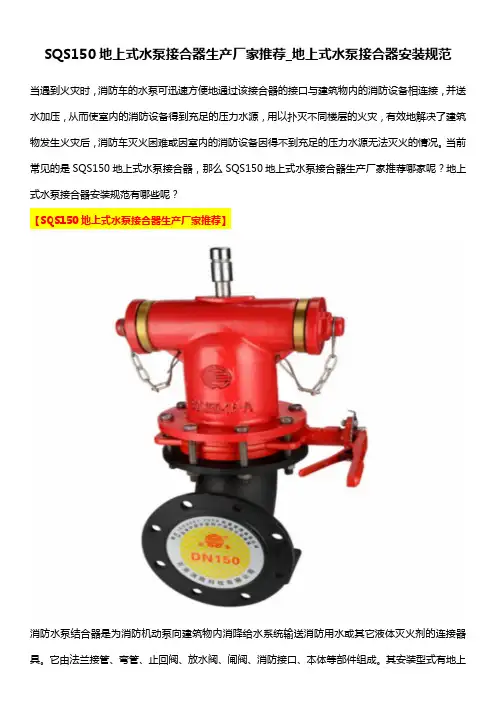

SQS150地上式水泵接合器生产厂家推荐_地上式水泵接合器安装规范
SQS150地上式水泵接合器生产厂家推荐_地上式水泵接合器安装规范当遇到火灾时，消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设备相连接，并送水加压，从而使室内的消防设备得到充足的压力水源，用以扑灭不同楼层的火灾，有效地解决了建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。
当前常见的是SQS150地上式水泵接合器，那么SQS150地上式水泵接合器生产厂家推荐哪家呢？地上式水泵接合器安装规范有哪些呢？【SQS150地上式水泵接合器生产厂家推荐】消防水泵结合器是为消防机动泵向建筑物内消降给水系统输送消防用水或其它液体灭火剂的连接器具。
它由法兰接管、弯管、止回阀、放水阀、闸阀、消防接口、本体等部件组成。
其安装型式有地上式、地下式、墙壁式。
山东宏晟消防科技有限公司位于国际风筝名都山东省潍坊市潍城区，是一家专业生产消防器材厂家，主要生产经营产品：室内消火栓、室外消火栓、水泵接合器、水带、消防箱、枪扣、洒水喷头、灭火器、灭火器箱、应急照明、报警阀、沟槽阀门管件及其他消防器材等。
产品资质齐全、质量保证。
我公司自成立以来，坚持执行“质量、用户至上”的方针。
以高品质、服务于客户，愿与您在消防事业上携手合作，共同发展，铸形象，为维护公共安全、建设和谐社会贡献力量。
【地上式水泵接合器安装规范】1、水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
2、地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，并应在其附近设置指示其位置的性固定标志。
3、消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统，整体式消防水泵接合器的安装，应按其使用安装说明书进行。
4、消防水泵接合器性固定标志应能识别其所对应的消防给水系统或水灭火系统，当有分区时应有分区标识。
水泵接合器消防井施工标准
在道路上，布设的是市政消火栓，分地上式和地下式两种,北方寒冷地区常采用地下式。
市政消火栓是接在市政供水管道上的消防供水设施，国家要求道路每120米应设置一个，超过60米宽的道路，应双向设置。
消防队在抢险和灭火时使用消火栓是不付水费的，市政消火栓由城市供水部门在修建自来水管道时同步建设，所需经费由财政部门支出。
消防队在灭火时,可通知自来水公司给相应区域的消火栓加压。
任何人不得私自拆除市政消火栓，也不得埋压、圈占，否则消防部门可按《消防法》给予处罚。
消防水泵接合器及室外消火栓的安装注意几点：1 试用范围本标准适用于民用及一般工业建筑消防水泵接合器及室外消火栓的安装.2 引用标准GB50242《建筑给水排水及采暖工程施工质量验收规范》3 材料设备要求3。
1消防水泵接合器：地上式、地下式、墙壁式水泵接合器其型号规格,性能，应符合设计要求,产品应是当地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。
3。
2室外消火栓室外地上消火栓其形式、规格、性能应符合设计要求，产品应是当地消防主管部门准许使用的产品,产品合格证书及质量保证书齐全。
3.3止回阀、安全阀、型号、规格、性能符合设计要求，并与接合器配套。
4 主要机具电锤、手电钻、扳手、压力钳、电焊机、电动试压泵等.5 作业条件5。
1主体结构已验收，现场已清理干净。
5。
2安装所需的基准线应测定并标明。
5.3设备基础经检验符合设计要求，达到安装条件.6 操作工艺6。
1地上式消防水泵接合器应安装在高层建筑附近，便于消防人员接近使用的场所,并应有明显的标志标明以别于室外地下消火栓。
6。
2地下式消防水泵接合器应安装在高层建筑物附近的专用井内,且井应设在便于消防人员接近的使用的地点。
但不得设在行车道下。
井盖上有水泵接合器明显标志，以鉴别利用。
6。
3墙壁式消防水泵接合器应安装在高层建筑物外墙上，与建筑的门、窗、孔洞的距离不宜小于1m。
6。
4消防水泵接合器与室内管网的连接直径不小于100㎜,与室内管网连接处，应有以下设施。
水泵接合器消防井施工标准
6.4.1止回阀：防止室内管网的水向外倒流。
6.4.2阀门：用于开启水泵接合器，阀门应设在方便操作的地方。
6.4.3安全阀：安装在止回阀与室内管网之间，防止消防车送水压力过高，破坏室内消 防栓系统，安全阀的定压应高于室内最不利点消火栓要求的压力。
6.5室外消火栓安装
6.5.1室外消火栓井内，由主干管上接出的立管连同消火栓高于1米时，应设角钢固定
3材料设备பைடு நூலகம்求
3.1消防水泵接合器：
地上式、地下式、墙壁式水泵接合器其型号规格，性能，应符合设计要求，产品应是当 地消防主管部门准许使用的产品，产品合格证书及质量保证书齐全。
3.2室外消火栓
室外地上消火栓其形式、规格、性能应符合设计要求，产品应是当地消防主管部门准许 使用的产品，产品合格证书及质量保证书齐全。
3.3止回阀、安全阀、型号、规格、性能符合设计要求，并与接合器配套。
4主要机具
电锤、手电钻、扳手、压力钳、电焊机、电动试压泵等。
5作业条件
5.1主体结构已验收，现场已清理干净。
5.2安装所需的基准线应测定并标明。
5.3设备基础经检验符合设计要求，达到安装条件。
6操作工艺
6.1地上式消防水泵接合器应安装在高层建筑附近，便于消防人员接近使用的场所，并 应有明显的标志标明以别于室外地下消火栓。
6.2地下式消防水泵接合器应安装在高层建筑物附近的专用井内，且井应设在便于消防 人员接近的使用的地点。 但不得设在行车道下。 井盖上有水泵接合器明显标志，以鉴别利用。
6.3墙壁式消防水泵接合器应安装在高层建筑物外墙上，与建筑的门、窗、孔洞的距离 不宜小于1m。
6.4消防水泵接合器与室内管网的连接直径不小于100伽，与室内管网连接处，应有以
SQX100地上式水泵接合器经销商哪家强_地上式水泵接合器产品参数
SQX100地上式水泵接合器经销商哪家强_地上式水泵接合器产品参数SQX100地上式水泵接合器室内消火栓是室内管网向火场供水的，带有阀门的接口、为工厂、仓库、高层建筑、公共建筑及船舶等室内固定消防设施，通常安装在消火栓箱内，与消防水带和水枪等器材配套使用。
那么SQX100地上式水泵接合器经销商哪家强呢？地上式水泵接合器产品参数有哪些呢？一起来看下文吧。
【SQX100地上式水泵接合器经销商】山东宏晟消防科技有限公司主要产品有：进口消防,TFT消防,室内消火栓,地上消火栓,地下消火栓,水泵接合器,湿式报警阀,雨淋阀组,预作用报警阀,水力警铃,压力开关,消防延时器,水流指示器,水泵接合器接扣,无后坐力多功能水泵接合器,消防分水器,洒水喷头,高速水雾喷头,干粉ABC灭火器,消防箱,消防水带,消防卷盘,消防炮,消防应急灯,消防指示牌,沟槽管件,消防水泵,消防阀门等消防产品.【地上式水泵接合器产品参数】消防水泵接合器是为消防机动泵配套的高层建筑供水专用的消防设备，主要解决高层建筑水压不足的问题，保证高层建筑的消防用水。
新型消防水泵接合器则是安装在室外的消防设备，一般安装在工厂、仓库、码头、货场、高楼大厦、公共场所等人口稠密地区的灭火需要。
简易型的水泵接合器在弯头内腔处加装止回装置，结构合理，性能可靠，重量轻使用方便，更有效的遏制随时可能发生的灾情。
【消防水泵接合器与室外消防栓的区别】1.室外消防栓与市政用水相连接，当建筑出现火灾等情况下，消防车可以从此处接水给建筑灭火。
2.室外消防水泵结合器与室内消防管道、喷淋管道连接，当遇到火灾等时，消防车无法从消防栓取水或其他情况下，消防车将接口与消防水泵结合器连接，将消防车自带的水用高压通过消防水泵结合器打到室内消防管、喷淋管进行灭火。
水泵接合器的设置要求有：1、地下式水泵接合器的阀门井井盖应铸有“消防水泵接合器”标志，并在附近设置指示其位置的固定标志，井盖底面与接合器接进水口的距离不应大于0.4m，且不应小于井盖的半径。
消防水泵接合器的设置
一、水泵接合器的作用及设置要求有哪些？水泵接合器是消防车往室内管网供水的接口。
其主要作用有：一是当室内消防水泵因检修、停电或其它故障时,利用消防车从室外水源抽水,向室内消防给水管网提供灭火用水；二是当遇大火室内消防用水量不足时，必须利用消防车从室外水源抽水，向室内消防给水管网补充消防用水。
水泵接合器的设置要求有:1、水泵接合器的位置应设在便于消防车接近的人行道或非机动车辆行驶的地段，且距室外消火栓或消防水池15～40m范围内。
2、每个水泵接合器的流量按10L/s～15L/s计算，水泵接合器的数量按室内消防用水量计算确定。
高层建筑采用竖向分区供水方式的，各分区应分别设置水泵接合器。
3、地下式水泵接合器的阀门井井盖应铸有“消防水泵接合器”标志，并在附近设置指示其位置的固定标志,井盖底面与接合器接进水口的距离不应大于0.4m，且不应小于井盖的半径。
地上式水泵接合器应设与地上式消火栓相区别的固定标志.墙壁式水泵接合器的安装应符合设计要求。
设计图纸未注明具体要求时，其安装高度宜为1。
1m，与墙上设置的门窗孔洞的净距不应小于2m，且不应设在玻璃幕墙的下方。
4、为防止水泵接合器的阀门打开时,室内消防给水管网的水向外倒流,应在连接水泵接合器的管段上设止回阀，同时还应设检修用的闸阀和泄水阀。
水泵接合器的阀门，应能在建筑物的室外进行操作，且应有保护设施和明显的标志。
二、消防水泵接合器的设计建筑设计防火规范中提到,高层厂房，高层仓库设置室内消火栓且层数超过四层的厂房、仓库，设置室内消火栓且层数超过五层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。
高层建筑设计防火规范中提到消防给水为竖向分区供水时，在消防车供水压力范围内的分区应分别设置水泵接合器。
消防水泵接合器的主要用途是当室内消防水泵因检修、停电、发生故障或遇大火室内消防用水量不足时，利用消防车从室外消火栓、消防蓄水池或天然水源取水，通过水泵接合器将水送到室内消防给水管网用于灭火.下面谈谈关于消防水泵接合器设置的一些问题.消防水泵接合器的个数：每个水泵接合器的流量为10～15l/s时,消防车的运转正常且能发挥最大效力。
消防水泵接合器.ppt
ቤተ መጻሕፍቲ ባይዱ
安装
• 1）统一规定试验压力为工作压力的1.5倍，但不得小于 0.6MPa。既便于验收时掌握，也满足工程需要。
• 2）为保证管道畅通，防止杂质、焊渣等损坏消火栓，消 防管道应进行冲洗。
• 3) 消防水泵接合器的安全阀应进行定压（定压值应由设 计给定），定压后的系统应能保证最高处的一组消火栓的 水栓能有10～15m的充实水柱。
消防水泵接合器
水泵接合器是根据“建筑设计防火规范”为高 层建筑配套的消防设施。通常与建筑物内的自 动喷水灭火系统或消火栓等消防设备的供水系 统相连接。
简介
• 当发生火灾时，消防车的水泵可迅速方便地通过该接合器 的接口与建筑物内的消防设备相连接，并送水加压，从而 使室内的消防设备得到充足的压力水源，用以扑灭不同楼 层的火灾，有效地解决了建筑物发生火灾后，消防车灭火 困难或因室内的消防设备因得不到充足的压力水源无法灭 火的情况。
执行标准
• 1）产品标准 《消防水泵接合器》GB
3446-93 • 2）工程标准 《建筑设计防火规范》 GB
50016-2006 《 建筑给水排水及采暖工
程施工质量验收规范》 GB50242-2002 • 3）相关标准图 99S203 消防水泵接合器安 装
• 4）消防水泵接合器和消火栓的位置标志应明显，栓口的 位置应方便操作，是为了突出其使用功能，确保操作快捷。 室外 消防水泵接合器和 室外消火栓当采用墙壁式时，其 进、出水栓口的中心安装高度距地面为1.1m也是为了方便 操作。因栓口直接设在建筑物外墙上，操作时必然紧靠建 筑物，为保证消防人员的操作安全，故强调上方必须有防 坠落物打击的措施。
多用式消防水泵接合器工作原理
多用式消防水泵接合器工作原理1. 引言好吧，今天我们来聊聊一个可能让你一头雾水的话题，那就是多用式消防水泵接合器。
听起来像是某种高科技装备，实际上，它可是一位在火灾现场默默奉献的“英雄”。
不信？那我们就来看看它到底是怎么回事。
首先，消防水泵接合器，听起来就像个“水龙头”，但它可不只是个普通的水龙头哦！它的主要任务就是把消防水泵和消防水带连接起来，确保消防员们在紧急情况下能快速出水，打灭大火。
想想看，咱们平常一开水龙头，水就来得快快的，但在火灾现场，可得靠这玩意儿来“拯救世界”呢。
2. 工作原理2.1 连接方式那么，它是怎么工作的呢？其实，整个过程就像是在玩搭积木。
多用式消防水泵接合器有几个不同的接口，消防员们可以根据需要，快速选择连接不同的设备。
比如说，今天要接的是水泵，那就找个合适的接口，啪啪一声，连接上了；明天要接水带，换个接口，又是啪啪一声。
这种灵活的设计就像是“万变不离其宗”，总能应对各种突发情况。
2.2 水流控制说到水流，那可真是个大问题。
大火一来，水要来得快，来得猛。
多用式消防水泵接合器的设计就是为了让水流尽可能不受阻碍，水流一通畅，火自然就被压制住了。
它内部有一些巧妙的阀门，能根据需要自动调节水流量。
有点像我们喝水的时候，有时候想来点小口，有时候又想痛痛快快来一大口。
这个接合器就能帮消防员们控制水量，真是“水来土掩，风来雨挡”的好帮手。
3. 实际应用3.1 多功能性咱们再聊聊它的多功能性，真心不错。
这种接合器可以在多种场合使用，不光是大火场，还可以在工地、矿山等地方。
一到关键时刻，它就像是“火灾的急救包”，让各种水源迅速整合起来，形成一股强大的“水流军队”。
想象一下，消防员们在战斗的时候，能灵活运用这种接合器，简直像是“千军万马过独木桥”，既稳妥又迅速。
3.2 维护保养不过呢，虽然多用式消防水泵接合器如此神奇，但也不能掉以轻心。
就像咱们的身体需要定期检查一样，这种设备也得定期维护。
室内消火栓、室外消火栓、水泵接合器的区别
室内消火栓、室外消火栓、水泵接合器的区别
水泵接合器当室内消防水泵发生故障或遇大火，室内消防用水不足时，消防车从室外消火栓、水池、天然水源取水，通过水泵接合器将水送到室内消防给水管网。
接口直径：DN65、DN80两种类型：地上式、地下式、墙壁式设置数量应按室内消防用水量计算确定，每个水泵接合器的流量以10~15L/s计，一般不少于两个。
消火栓的种类可大体按以下几种情况进行分类，按消火栓布置大体上分：室内消火栓和室外消火栓。
按室外消火栓安装形式又可分为地上式和地下式。
按消火栓出水口个数分单口式、双口式和三出水口式等。
室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。
从外观上看室外消火栓显得粗老笨重，通常是单个布置，水泵接合器则显得纤细苗条，通常是成组布置。
另外从可以从接口判断：
消防水泵接合器有2个DN65接口;室外消火栓有2个DN65接口和1个DN100接口。
室外地下式消防栓的安装包括阀门井、阀门盖、管道、消防栓体。
有消防要求的工程在室外都需要安装消防水泵结合器。
室外消防水泵结合器与室外消防栓的区别：
1、室外消防栓与市政用水相连接，当建筑出现火灾等情况下，消防车可以从此处接水给建筑灭火。
室外消防水泵结合器与室内消防管道、喷淋管道连接，当遇到火灾等时，消防车无法从消防栓取水或其他情况下，消防车将接口与消防水泵结合器连接，将消防车自带的水用高压通过消防水泵结合器打到室内消防管、喷淋管进行灭火。
2、消防栓起到出水作用，消防水泵结合器起到送水作用，而且消防水泵结合器采用的是单流阀，只送不出。
消防水泵接合器分类
消防水泵接合器（也称作连接器或螺纹接头）是用于将消防栓与消防水带、消防水枪、消防水泵等设备连接起来的器材，主要用于建筑物内外、公共场所和重要区域的灭火和应急救援工作中。
根据不同的标准、型号和连接方式等因素，消防水泵接合器可以分为以下几类：
标准螺纹接合器：采用国际标准的消防水带用接合器，通常以“NH”或“NST”两种类型命名，具有两个主要尺寸（1.5英寸和2.5英寸），与许多国家和地区的消防设备相兼容；
欧洲式接头：也称为“STORZ”型接头，常见于欧洲国家和地区的消防装备中，较适合各类灭火器材间的连接，有着容易拆卸、互换等优点，但需要双方均使用相同型号；
高压快速接合器：在消防水泵需要远距离输送水源时，通常会选用可快速连接（称为“漏斗”或“雨帽”型）的高压水枪接头，其性能有重大改善，可适应各种工作需求。
其他特殊型接头：消防水泵接合器还可以根据具体场合和使用需求灵活配置，其包括相当多的功能型、结构型、材质型接头等。
需要说明的是，在所有的消防水泵接合器使用前必须进行安全检查，以确保其符合规定的安全标准并能正常使用。
此外，压力测试、耐磨性、耐候性等技术要求也是消防水泵接合器制造和选择中需要评估的重要因素之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防地上水泵接合器厂家直销价格_消防地上水泵接合器安装图集
什么是消防地上水泵接合器呢？消防地上水泵接合器的作用是什么呢？当室内消防泵发生故障或遇大火室内消防用水不足时，消防车的水泵可迅速方便地通过该消防地上水泵接合器的接口与建筑物内的消防设备相连接，并送水加压，从而使室内的消防设备得到充足的压力水源，用以扑灭火灾，有效地解决了建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。
下面小编带大家了解一下消防地上水泵接合器厂家直销价格以及消防地上水泵接合器安装图集，一起来看文章吧。
【消防地上水泵接合器厂家直销价格】
消防地上水泵接合器是山东宏晟消防科技有限公司的产品之一，厂家直销，也可以批发供应，价格优
惠。
消防地上水泵接合器厂家直销价格建议直接联系该公司咨询。
【消防地上水泵接合器安装图集】
安装要求
1、消防水泵接合器性固定标志应能识别其所对应的消防给水系统或水灭火系统，当有分区时应有分区标识。
2、水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
3、消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统，整体式消防水泵接合器的安装，应按其使用安装说明书进行。
4、地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，并应在其附近设置指示其位置的性固定标志。
5、墙壁消防水泵接合器的安装应符合设计要求。
设计无要求时，其安装高度距地面宜为0.7m；与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方。
6、地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于井盖的半
径。
7、消火栓水泵接合器与消防通道之间不应设有妨碍消防车加压供水的障碍物。
8、地下消防水泵接合器井的砌筑应有防水和排水措施。
【消防地上水泵接合器要求】
一自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统，均应设置消防水泵接合器。
二消防水泵接合器的给水流量宜按每个10L/s～15L/s计算，消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3小时，可根据供水可靠性适当减少；下列消防给水宜适当减少“
三临时高压消防给水系统向多栋建筑供水时，消防水泵接合器宜在每栋单体附件就近设置。
四消防水泵接合器的供水压力压力范围，应根据当地消防车的供水流量和压力确定。
五消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器；当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水吸水和加压接口。
六水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
七墙壁消防水泵接合器的安装高度距地面宜为0.7m，与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方；地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于井盖的半径。
八水泵接合器处应设置性标志铭牌，并应标明供水系统，供水范围和额定压力。
