各种压力表详细教程
高手讲解压力表使用说明----YS-2.15
YS-1型压力表使用说明书一、概述首先天津市建筑仪器制造厂位于我国建筑仪器发源地--天津市,是较早生产试验仪器的厂家之一,具有近很长的生产试验仪器设备的历史。
主要经营水泥,混凝土,土工,涂料检测等仪器,能供应实验室成套试验仪器设备,并提供安装、调试、维修及技术指导一条龙服务。
本厂多年来以规模大、产品多、型号齐全、信守合同而著称,用户遍及全国各地区、各行业。
并积极与全国大专院校及科研质检单位紧密联系,共同研发,升级改造各种试验仪器,在工程检测界享有较高的声誉。
对于我厂供应的所有仪器设备,均负责相应的现场指导。
我厂拥有一支高素质的技术队伍和精良的加工设备, 先进的制作工艺及完善的检测手段,并不断从事新产品的研制和开发,生产出高品位、高质量的产品以满足市场的需要。
我们以多元素的产品种类,精良的质量,低廉的价格,良好的售后服务,赢得了各界客户的厚爱。
让客户购的放心,用的称心是我们的宗旨,永远第一是我们追求的目标,仪器仪表技术电话:/ 63385288YS-1型数字压力表(简称仪表)是以单片机和16位分辨率的A/D芯片为核心构成有较高精度的新型通用数字压力表。
该仪表显示四位有效数字。
YS-1型压力表具有如下特点:1.自动清零。
仪表通电后自动消除偏差值使输出显示为零值。
2.峰值保持。
在峰值保持状态,仪表始终显示最大压力值。
3.数据存储。
能存储200个压力值,可以随时调出显示和清除。
4.自动关断。
仪表具有延时断电功能,延长电池使用寿命。
5.线性校正。
仪表最多可设置9个校正点,提高了显示的准确度。
6.参数设置。
仪表标定时参数设置由按键完成,通用性强。
二、主要参数压力传感器规格标准配置60MPa,连接螺纹M20×1.5标准配置30MPa,连接螺纹M20×1.5精度等级≤1电源/ V 9(6F22型电池1节)工作电流/mA ≤10 三、按键名称及功能峰值状态调零状态不清零提示有存储数据电池电压低图1面板图除了开关键以外,其他3个按键都有上下档功能。

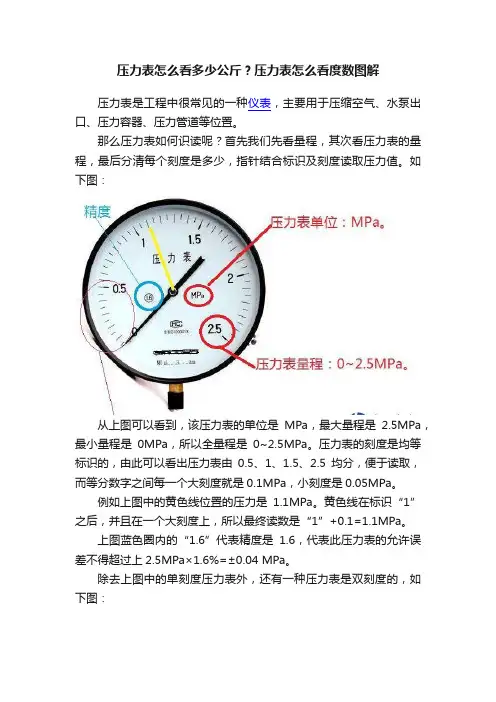

压力表怎么看多少公斤?压力表怎么看度数图解
压力表怎么看多少公斤?压力表怎么看度数图解
压力表是工程中很常见的一种仪表,主要用于压缩空气、水泵出口、压力容器、压力管道等位置。
那么压力表如何识读呢?首先我们先看量程,其次看压力表的量程,最后分清每个刻度是多少,指针结合标识及刻度读取压力值。
如下图:
从上图可以看到,该压力表的单位是MPa,最大量程是2.5MPa,最小量程是0MPa,所以全量程是0~2.5MPa。
压力表的刻度是均等标识的,由此可以看出压力表由0.5、1、1.5、2.5均分,便于读取,而等分数字之间每一个大刻度就是0.1MPa,小刻度是0.05MPa。
例如上图中的黄色线位置的压力是1.1MPa。
黄色线在标识“1”之后,并且在一个大刻度上,所以最终读数是“1”+0.1=1.1MPa。
上图蓝色圈内的“1.6”代表精度是1.6,代表此压力表的允许误差不得超过上2.5MPa×1.6%=±0.04 MPa。
除去上图中的单刻度压力表外,还有一种压力表是双刻度的,如下图:
上图中可发现,压力表有两种刻度,黑色的刻度对应黑色的单位(即MPa),量程是0~40MPa;红色刻度对应红色的单位(psi),量程是0~5800psi。
通过换算公式我们得出40MPa=5801.5097559psi,由此我们可以看出,无论是黑色标识还是红色标识,其实总量程是相同的,只不过单位不同,所以标识的数字也不同了,这种双刻度压力表是为了不同习惯的工作人员可以方便的读取数据。
当然还有其他种类的压力表,这里介绍的两种是最常用的两种压力表识读方法,另外对于压力表的选型:正常操作压力值应在仪表测量范围上限值的1/3一2/3。

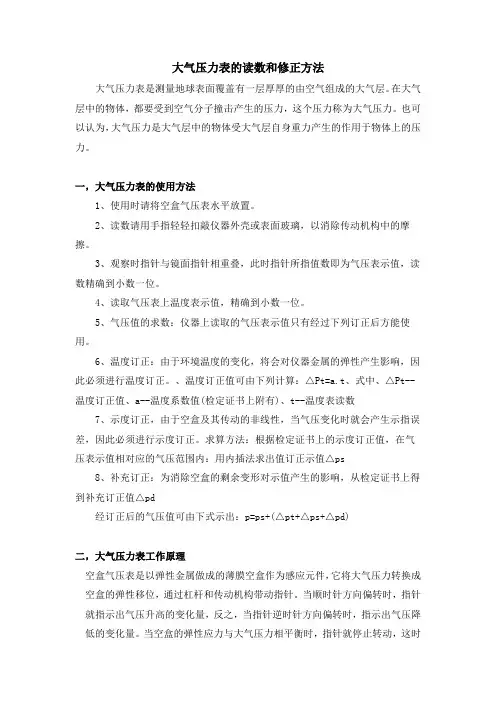

大气压力表的读数和修正方法
大气压力表的读数和修正方法大气压力表是测量地球表面覆盖有一层厚厚的由空气组成的大气层。
在大气层中的物体,都要受到空气分子撞击产生的压力,这个压力称为大气压力。
也可以认为,大气压力是大气层中的物体受大气层自身重力产生的作用于物体上的压力。
一,大气压力表的使用方法1、使用时请将空盒气压表水平放置。
2、读数请用手指轻轻扣敲仪器外壳或表面玻璃,以消除传动机构中的摩擦。
3、观察时指针与镜面指针相重叠,此时指针所指值数即为气压表示值,读数精确到小数一位。
4、读取气压表上温度表示值,精确到小数一位。
5、气压值的求数:仪器上读取的气压表示值只有经过下列订正后方能使用。
6、温度订正:由于环境温度的变化,将会对仪器金属的弹性产生影响,因此必须进行温度订正。
、温度订正值可由下列计算:△Pt=a.t、式中、△Pt--温度订正值、a--温度系数值(检定证书上附有)、t--温度表读数7、示度订正,由于空盒及其传动的非线性,当气压变化时就会产生示指误差,因此必须进行示度订正。
求算方法:根据检定证书上的示度订正值,在气压表示值相对应的气压范围内:用内插法求出值订正示值△ps8、补充订正:为消除空盒的剩余变形对示值产生的影响,从检定证书上得到补充订正值△pd经订正后的气压值可由下式示出:p=ps+(△pt+△ps+△pd)二,大气压力表工作原理空盒气压表是以弹性金属做成的薄膜空盒作为感应元件,它将大气压力转换成空盒的弹性移位,通过杠杆和传动机构带动指针。
当顺时针方向偏转时,指针就指示出气压升高的变化量,反之,当指针逆时针方向偏转时,指示出气压降低的变化量。
当空盒的弹性应力与大气压力相平衡时,指针就停止转动,这时指针所指示的气压值就是当时的大气压力值。
三,大气压力表技术性能和规格1 测量范围:800~1064hpa2 使用温度范围:-10~+40℃3 经过温度、示度和补充正后的测量误差不大于2.0hpa4 示度盘小分值:1hpa5 附温表小分值:1℃6 仪器重量不大于1.5Kg7 仪器尺寸156mm*156mm*115mm四,大气压力表注意事项1 仪器工作时必须水平放置、以防止倾斜造成的读数误差。
压力表基础知识PPT课件
精选ppt
32
压力表的连接处应加装密封垫片,一般低于80℃及2MPa压力用石棉 纸板或铝片,温度及压力更高时(50MPa)用退火紫铜或铅垫。平 常用得最多的就是用聚四氟乙稀垫。另外还要考虑介质的影响,例 如测氧气的压力表不能用带油或有机化合物的垫片,否则会引起爆 炸。测量乙炔压力时禁止用铜垫。
精选ppt
24
02
压力表的原理与构造
Part
精选ppt
25
2.1 原理:压力表通过表内的敏感元件(波登管、膜盒、波 纹管)的弹性形变,再由表内机芯的转换机构将压力形变 传导至指针,引起指针转动来显示压力。
精选ppt
26
2.2 构造
弹簧管式压力表的工作原理是:在表壳 里装有一个用磷铜制成的椭圆形弹簧管, 管的一端固定并与存水弯管相连接,另一 端封闭与连杆和杠杆连接,指针固定在小 齿轮轴上。当弹簧管内受压时,由椭圆形 膨胀为圆形,迫使弹簧管向外伸展,压力 越高,伸展越大,这一动作通过拉杆,杠 杆,扇形齿轮,小齿轮传递给指针,指针 转动指示出容器内的压力。当容器内无压 力时,弹簧管恢复原样,指针回到零位。 指针指示为表压,单位刻度应为MPa。
4.2 压力表安装处与测压点的距离应尽量短,要保证完好的密封性, 不能出现泄漏现象。
4.3 在安装的压力表前端应有缓冲弯或者冷凝器;为便于检验,在仪 表下方应装有截止阀;当介质较脏或有脉冲压力过高时,可采用过 滤器、缓冲器和稳压气等。
精选ppt
31
4.4 压力表应安装在易观察和检修的地方。
压力表的读取方法
压力表的读取方法
宝子们,今天咱们来唠唠压力表咋读。
压力表呢,上面有好多小刻度,就像一把小尺子一样。
表盘上有数字,那些数字就是压力的数值啦。
一般来说,指针指到哪里,就看对应的数字。
要是指针在两个小刻度之间呢,咱就得估算一下。
比如说,指针在1和2之间,更靠近1.5,那大概就是1.5左右的压力值。
这就有点像猜谜语,不过只要眼睛尖一点,就没问题。
还有哦,有些压力表的单位是很重要的。
常见的有MPa(兆帕)、kPa(千帕),就像不同的货币单位一样,可不能搞混啦。
如果单位看错了,那对压力的理解可就完全错了。
咱在看压力表的时候,要保证视线是垂直于表盘的。
要是歪着脑袋看,就像看东西斜着眼一样,会有误差的哦。
就好比你看一个东西的长度,斜着看肯定不准嘛。
另外呢,有些压力表可能有不同的颜色区域。
比如说绿色区域可能表示正常压力范围,红色区域可能表示压力过高或者过低不正常啦。
这就像是交通信号灯一样,绿色就是“安全通行”,红色就是“危险警告”。
要是压力表指针一直在抖呢,这时候读数也要小心。
可以多观察一会儿,取个大概稳定的值。
就像一个调皮的小孩,老是动来动去,你得等他安静一会儿才能看准他在哪里。
宝子们,读取压力表其实没那么难,只要多看看,多熟悉一下,就像和一个新朋友慢慢熟悉起来一样。
下次再看到压力表,可别再发愁咋读啦。
压力表读数方法
压力表读数方法
1、压力表读数方法,首先应该知道压力表外圈读数为红色,对应红色单位PSI;内圈读书为黑色,对应黑色单位MPa。
图外圈都14PSI,内圈1MPa(也就10公斤)压力。
PSI 是计量单位,MPa是压强单位。
2、眼睛对准表盘刻度,眼睛、指针和刻度三者成垂直于表盘的直线,待压力稳定后读数,读数的时候注意,表盘和指针要对齐,看表针在什么地方,一个格子一个格子数好后,计算成单位值,若压力不稳定,指针有摆动,应多读取几次数,然后取指针的最大值和最小值,取算术平均值。
空压机的压力表与温度表的使用方法
空压机的压力表与温度表的使用方法空压机是一种常见的工业设备,广泛应用于各行各业。
在使用空压机的过程中,准确地了解和掌握压力和温度的变化是非常重要的。
为了实现这一目的,空压机通常配备了压力表和温度表。
在本文中,我们将介绍空压机的压力表与温度表的使用方法,帮助用户正确、准确地监测和控制空压机的运行状态。
1. 压力表的使用方法压力表是用来测量和显示压力数值的工具。
在空压机中,压力表通常安装在气压装置的出口处,用于显示系统的排气压力。
以下是使用压力表的方法:a) 校准压力表:在使用压力表之前,首先需要进行校准。
将压力表拧到零位,确保指针指向零刻度。
如果指针有偏移,可以通过调整表盘上的校准螺钉来进行微调。
b) 监测压力:将压力表连接到需要监测压力的位置。
当气体通过系统流动时,压力表将显示当前的压力数值。
用户可以随时查看压力表上的指针来了解系统的运行状态。
c) 压力控制:根据系统的需求,用户可以根据压力表上显示的数值来调节空压机的输出压力。
通过调节调压阀或控制阀门的开关来控制空压机的排气压力。
2. 温度表的使用方法温度表是用来测量和显示温度数值的工具。
在空压机中,温度表通常安装在空气冷却装置或主要零部件上,用于监测空压机的工作温度。
以下是使用温度表的方法:a) 安装位置:选择一个代表空压机工作温度的位置进行温度表的安装,如冷却风扇或出气管道上。
安装时要确保温度表与被测区域紧密接触,避免温度传感不准确。
b) 监测温度:一旦温度表安装好,用户可以通过观察温度表上的指针来了解当前的工作温度。
及时监测温度有助于发现可能存在的问题,并采取相应措施进行修复或调整。
c) 预防措施:根据温度表的读数,用户可以采取预防措施来控制空压机的工作温度。
例如,如果温度过高,可以通过增加冷却系统的风量或检查冷却系统是否正常运行来降低温度。
通过正确使用压力表和温度表,用户可以实时了解空压机的压力和温度变化,及时发现潜在问题,并采取相应措施进行调整和修复。
压力表基础知识PPT课件
精1
选6
p p
压力表的精度等级分类
t
常见精度等级有 4级、2.5级、1.6级、1级、0.4级、 0.25级、0.16级、0.1级等。精度等级一般应在其 度盘上进行标识,其标识也有相应规定,如“①” 表示其精度等级是1级。对于一些精度等级很低的 压力表,如4级下的,还有一些并不需要测量其准 确的压力值,只需要指示出压力范围的,如灭火 器上的压力表,则可以不标识精度等级。
精1
选4 p
压力表的种类
p
t
从安装结构分 有直接安装式、嵌装式和凸装式,其中嵌装式又分为径向 嵌装式和轴向嵌装式,凸装式也有径向凸装式和轴向凸装 式之分。
精1
选5 p
压力表的种类
p
t
直接安装式,又分为径向直接安装式和轴向直接安装式。 其中径向直接安装式是基本的安装型式,一般在未指明安 装结构型式时,均指径向直接安装式。轴向直接安装式考 虑其自身支撑的稳定性,一般只在公称直径小于150mm的 压力表上才选用。
精2
选1 p
压力表的种类-按使用功能显示方式分
p
t
指针压力表,数字压力表
精2
选2 p
压力表的种类-按使用功能分
p
t
压力表按其使用功能不同可分为就地指示型压力表和带电信号控制 型压力表。
一般压力表、真空压力表、耐震压力表、不锈钢压力表等都属 于就地指示型压力表,除指示压力外无其他控制功能。
带电信号控制型压力表输出信号主要有: a.开关信号(如电接点压力表) b.电阻信号(如电阻远传压力表) c.电流信号(如电感压力变送器,远传压力表,压力变送器等)
精2
选0 p
压力表的种类-按测量范围分
p
t
五岳PW系列智能数字压力表使用说明书
PW206智能数字压力表使用说明功能介绍欢迎您选用我公司生产的PW206智能数字压力仪表。
该说明书详细地介绍了PW206的性能特点、参数指标、使用方法、维护保养等内容。
使用前仔细阅读本说明书,以便您正确使用。
PW206是高性能智能压力测量控制仪表。
该表吸收了国内外同类仪表的优点,可与同类仪表直接互换配套使用,也可与3.3mv、2mv、4mv、1.5mv输出的传感器配套使用(供客户自选),它还特别适用于高温环境熔体压力的测量与控制。
该表外形美观、功能齐全、操作简单、并具有极好的抗干扰性能,使系统工作可靠。
该表采用双层四位数码管分别显示实际压力值和设定压力值;具有压力上、下限报警,并由继电器触点输出;两路报警、可恒流(可恒压)输出;4-20mA或0-10V等线性输出模拟量,可直接到PLC或其他控制器工作。
系统校准采用全自动面板调试;使系统校准只需简单一按即可完成。
该表采用了光电隔离技术、看门狗电路、软件滤波技术三种抗干扰措施,保证了系统可靠工作。
仪表采用开关电源供电,在电网120V低电压时也能正常工作。
该表与PT系统压力传感器配套使用,广泛应用于石油、化纤、塑胶等行业对高温熔体压力的测量与控制;也可与其他普通压力传感器配套使用,应用于常温状态的压力测量与控制。
一、主要技术指标1.显示:双层四位LED数码管2.内分辨率:320003.外分辨率:0.01MPa、0.02MPa、0.05MPa(面板切换,断电数据保护≥40年)4.非线性:0.02%±1个字,0.05%±15.两路报警设置范围:0~99.99MPa6.继电器额定值:250VAC 5A7.工作方式;连续长期8.工作环境:-10~55℃、≤99%RH9.电源:220VAC(120V~250V)10.外形尺寸:96×96×100mm 线性输出:4~20mA,0~5V、0~10V可供选择二、仪表结构与外形尺寸显示窗PV显示窗:LED 大数码管,显示实际压力测量值,在修改内部参数时,显示参数代号。
数显压力表说明书
ISE80系列压力开关设定说明设定顺序:通电—测量模式—零点校正—功能设定—测量模式产品通电后,自动进入压力测量模式,第一次使用时,请按如下顺序操作。
1、零点校正:产品第一次使用时,通电且不施加气压时,如果显示值不为零,和键同时按住1s 以上,显示值归零。
2、功能设定:测量模式下按住键2s 以上,压力开关进入功能设定模式,显示屏显示为。
按和键选择对应功能后按进入详细功能设置。
备注:部分功能为可选功能,根据型号而定。
特定型号下如果不包含某可选功能,对应位置显示。
全部功能列表:项目出厂设置 F0:单位选择功能 ISE :Mpa,ZSE :Kpa P (可选):psi F1:OUT1规格设定 迟滞模式,常开 F2:OUT2规格设定 迟滞模式,常开 F3:响应时间设定 2.5 ms F4:模拟输出/自动移位输入 模拟F5:显示精度设定 1/1000 F7:显示值校正 0% F8:自动预设功能设定 手动 F9:节能模式设定 OFF F10: 密码功能设定OFF1) F0-单位选择功能可选功能,部分型号无此功能。
单位不同,显示屏开显示的数值范围不同。
操作方法:按和键选择对应单位,按键确认。
按住键2s 以上功 能 选 择 模 式功能设定测量模式按键进入单位选择模式按和键选择对应单位交替显示按键完成设定返回到功能选择模式,屏幕显示F0F0-单位选择功能设定完成2)F1-OUT1规格设定方法此部分可设置输出类别(迟滞型/比较型)和输出模式(常开/常闭)设定。
输出模式出厂时默认设置常开型迟滞模式(出厂时默认设置)输出迟滞(H-1)压力比较模式(也称窗口比较模式)输出迟滞(H1)迟滞(H1)压力迟滞模式(出厂时默认设置)输出迟滞(H-1)压力比较模式(也称窗口比较模式)输出迟滞(H1)迟滞(H1)压力常闭型功能选择模式下按和至屏幕显示,然后按进入OUT1规格设定。
压力设定状态:此状态下设定压力开关输出的ON/OFF 点。
各种压力表详细教程
隔膜压力表与膜片压力表的异同
膜片压力表 隔膜压力表
膜片的作用
测量范围
起弹性敏感元件的作用
最大测量范围为4MPa 最小测量范围为0.001MPa (1kPa)
仅起隔离和传压作用
最大测量范围为60MPa 最小测量范围为0.06MPa
7.压力表附件
过压保护器 仪表阀-2阀
阻尼器Βιβλιοθήκη 仪表阀-5阀过压保护器
〈电接点膜盒压力表〉 〈氨压力表〉 〈隔膜式压力表〉 〈一般压力表〉 〈抗振压力表〉 〈膜盒压力表〉 〈膜片压力表〉 〈电位器式远传压力表〉 〈焊接切割及类似工艺减压器用压力表〉
GB/T1227 – 2002 JB/T9273 – 99
JB/T9275 – 99 JB/T9272 – 99 JB/T6824 – 97 GB/T1226 –2001 JB/T6804 – 2007 JB/T9274 – 99 JB/T5491 – 91 GB11152 – 89 JB/T9271 – 99
隔膜压力表测量原理
6.隔膜体类型
隔离液类型及适用范围
为了保证压 力表的使用的可靠性和安全性,应根据不同的用途和工作环境选择合适的工 作液,例如:测量工作环境温度较低时,可选择低粘硅油,用于食品,制药加工业的则应当 选择甘油或植物油作为灌充液,反之在测量可燃易爆的介质时,则决不选用甘油作为灌充液, 因为一但仪表发生泄漏,则会造成重大的损失。
5.隔膜压力表
对于如浆液等粘度大的介质,易结晶和易凝固的介 质会堵塞压力表的过程取压孔。 对于腐蚀性介质不锈钢不耐用。 对于高温介质易损坏压力表。 上述三种压力表不能适用。这种情况下,使用隔膜 压力表。它使用隔膜体,将高温、粘稠和具有腐蚀 性的介质和压力表隔离开来。通过内部填充的隔离 液传递介质的压强,最终通过弹簧管反映压力值。
各种压力表详细教程ppt课件
.
4
基本技术要求
压力表精度最低要求为±1.6% 压力表测量元件的材料最低要求为316SS 不锈钢。 压力表膜片材质最低要求为316SS 不锈钢。 压力表表壳材质一般不低于304SS 压力表防护等级不低于IP54。 压力表表壳以及膜片里的填充液能工作于 -40°C
.
30
隔膜压力表与膜片压力表的异同
膜片的作用 测量范围
膜片压力表 起弹性敏感元件的作用
最大测量范围为4MPa 最小测量范围为0.001MPa
(1kPa)
隔膜压力表 仅起隔离和传压作用
最大测量范围为60MPa 最小测量范围为0.06MPa
.
31
7.压力表附件
过压保护器
阻尼器
.
仪表阀-2阀 仪表阀-5阀
100mm,150mm直径表外圆直径 不锈钢外壳,罩圈 不锈钢接液材质,并可衬/喷涂PTFE 不锈钢,哈氏合金,蒙耐尔等多种材质膜片 最小量程:0~1000pa 可充油型 精度:±1.6%, ±2.5%
.
22
膜片压力表量程
.
23
3.膜盒压力表测量原理
当被测压力从接头进入膜盒腔 内后,膜盒自由端受压而产生位移, 此位移借助连杆带动机芯中轴转动, 由指针将被测压力值在表盘上指示 出来。
.
11
5.压力表的精度等级
压力表的精度等级是反映压力表与标准仪表进行对比中,指示值与真实值接 近的准确程度。
压力表的精度等级等于最大基本误差与测量上限之比值的百分数。 压力表的精度等级一般标注在表盘上,为了便于表示,习惯上去掉 “%”符
号,只将表示精度等级的数字用“○”括起来。 根据我国压力表标准的规定:一般压力表的精度等级分为:1级; 1.6级;
气缸压力表的使用流程
气缸压力表的使用流程1. 简介气缸压力表是一种测量气缸压力的工具,通过测量气缸内的压力,可以判断气缸是否正常工作。
本文档将介绍气缸压力表的使用流程及注意事项。
2. 使用前的准备工作在使用气缸压力表之前,需要进行以下准备工作:•确保气缸压力表的正常工作,检查表盘是否清晰、表身是否完整。
•准备相关工具,如扳手等。
•确保工作场所安全,没有漏气或泄漏的情况。
3. 正确使用气缸压力表的步骤3.1. 步骤一:准备工作•关闭气缸的进气和出气阀门,确保控制气体的流动。
•清理气缸压力表和连接口,确保无灰尘或杂物。
3.2. 步骤二:连接气缸压力表•将气缸压力表的连接口与气缸的接口进行连接,确保连接紧固,无泄漏。
•使用扳手适当拧紧连接口。
3.3. 步骤三:读取气缸压力•缓慢打开气缸的进气阀门,使气体进入气缸压力表。
•观察气缸压力表的指针,记录气缸的压力数值。
3.4. 步骤四:关闭气缸压力表•缓慢关闭气缸的进气阀门,停止气体的进入。
•断开气缸压力表与气缸的连接口,注意放慢脱开速度,避免气体喷出。
4. 注意事项•在使用气缸压力表时,要确保工作场所的安全,防止意外发生。
•在连接气缸压力表时,要严格按照操作步骤进行,确保连接紧固,防止泄漏。
•在读取气缸压力时,要细心观察气缸压力表的指针,确保准确记录气缸的压力数值。
•在关闭气缸压力表时,要缓慢关闭进气阀门,避免气体喷出引起伤害。
•使用气缸压力表后,要将其放置在干燥、通风的地方,避免受潮或损坏。
5. 总结本文档介绍了气缸压力表的使用流程及注意事项,正确使用气缸压力表可以准确测量气缸的压力,判断气缸是否正常工作。
在使用气缸压力表时,要遵循操作步骤并注意安全事项,保证工作的顺利进行。
压力表的操作规程34
YCLY/QI-34-2012压力表的操作规程1. 示值检查1.1 关闭压力表进气阀;打开泄放阀,泄去压力表内压力;1.2 对压力表进行零点检查与调整;使其符合检定规程要求;1.3 关闭泄放阀;1.4 缓慢打开压力表进气阀,给压力表充压直到示值稳定;1.5 对压力表各连接部位检漏,发现漏点及时处理;1.6 查压力表示值是否与站控机或同条件下压力表示值相符。
2. 压力表的校验2.1 根据待校验的压力表测量范围,选择合适的精密压力表做标准表;2.2 将精密表安装到活塞压力计上;2.3 现场压力表的拆卸:关闭压力表根部阀,打开放空阀,待压力表回零后,拆下压力表;2.4 将待检压力表安装到活塞压力计上;2.5 校验过程依据国家计量检定规程JJG52-1999弹簧管式一般压力表、压力真空表和真空表进行校准;2.6 检定记录依据计量检定规程JJG52-1999规定的格式填写;2.7 经检定合格或检修合格的压力表贴上合格证后,安装到现场;2.8 现场压力表的安装:关闭放空阀,打开根部阀进气阀进行吹扫;吹扫结束后安装压力表;缓慢打开根部阀进气阀,观察压力表的示值并检漏。
3. 压力表附件的更换3.1 转换接头的更换3.1.1 关闭压力表根部阀进气阀,打开放空阀,待压力表示值为零后,拆下压力表,拆下转换接头;3.1.2 关闭放空阀,打开根部阀进气阀进行吹扫;3.1.3 关闭根部阀进气阀,安装新的转换接头,安装压力表;3.1.4 缓慢打开根部阀进气阀,观察压力表的示值并检漏。
3.2 压力表根部阀的更换3.2.1 放空待更换根部阀的相应管段;3.2.2 待微正压时拆开与根部阀相连的压力表转换接头;3.2.3 拆下旧的根部阀,安装新的根部阀;3.2.4 对管段缓慢充压并随时检漏;3.2.5 安装与根部阀相连的转换接头及压力表;3.2.6 缓慢打开根部阀进气阀,观察压力表的示值并检漏。
