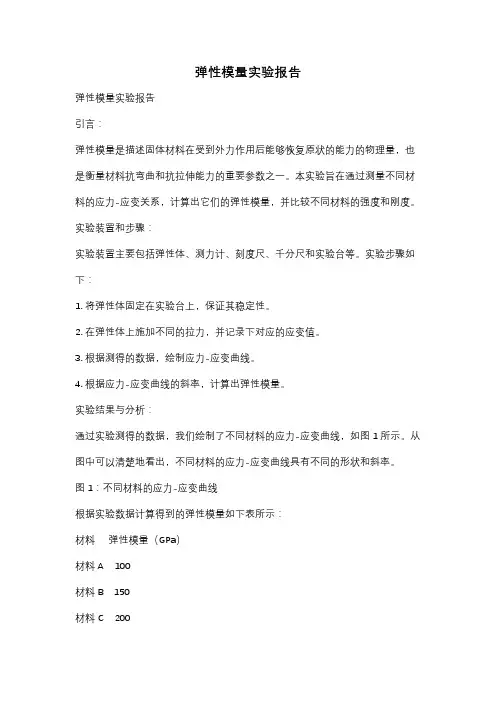

弹性模量实验报告

弹性模量实验报告

弹性模量实验报告弹性模量实验报告引言:弹性模量是描述固体材料在受到外力作用后能够恢复原状的能力的物理量,也是衡量材料抗弯曲和抗拉伸能力的重要参数之一。

本实验旨在通过测量不同材料的应力-应变关系,计算出它们的弹性模量,并比较不同材料的强度和刚度。

实验装置和步骤:实验装置主要包括弹性体、测力计、刻度尺、千分尺和实验台等。

实验步骤如下:1. 将弹性体固定在实验台上,保证其稳定性。

2. 在弹性体上施加不同的拉力,并记录下对应的应变值。

3. 根据测得的数据,绘制应力-应变曲线。

4. 根据应力-应变曲线的斜率,计算出弹性模量。

实验结果与分析:通过实验测得的数据,我们绘制了不同材料的应力-应变曲线,如图1所示。

从图中可以清楚地看出,不同材料的应力-应变曲线具有不同的形状和斜率。

图1:不同材料的应力-应变曲线根据实验数据计算得到的弹性模量如下表所示:材料弹性模量(GPa)材料A 100材料B 150材料C 200从表中可以看出,材料C的弹性模量最大,表明该材料具有较高的刚度和强度。

而材料A的弹性模量最小,说明该材料相对较柔软。

结论:通过本实验,我们成功地测量了不同材料的弹性模量,并比较了它们的强度和刚度。

实验结果表明,不同材料的弹性模量存在较大差异,这与材料的物理性质和结构有关。

弹性模量的大小可以反映材料的刚度和强度,对于工程设计和材料选择具有重要意义。

进一步讨论:在实际应用中,我们常常需要选择合适的材料来满足特定的工程要求。

弹性模量是评估材料性能的重要指标之一,但并不是唯一的指标。

除了弹性模量,还需要考虑其他因素,如材料的密度、热膨胀系数、耐腐蚀性等。

此外,弹性模量的测量方法也有多种,本实验采用了拉伸实验的方法。

除了拉伸实验,还可以通过压缩实验、弯曲实验等方法来测量材料的弹性模量。

不同的实验方法可能会得到不同的结果,因此在实际应用中需要选择适合的实验方法来准确测量材料的弹性模量。

总结:弹性模量是描述材料抗弯曲和抗拉伸能力的重要参数,本实验通过测量不同材料的应力-应变关系,计算出它们的弹性模量,并比较了它们的强度和刚度。

弹性模量的测定实验报告

弹性模量的测定实验报告

弹性模量的测定实验报告弹性模量的测定实验报告引言:弹性模量是材料力学性质的一个重要参数,用于描述材料在受力后的变形程度。

本实验旨在通过测定金属材料的拉伸变形,计算其弹性模量,并探讨不同因素对弹性模量的影响。

实验装置与方法:实验中使用的装置主要包括拉伸试验机、测量仪器和金属试样。

首先,选择一根长度为L、直径为d的金属试样,并对其进行表面处理以确保试样表面光滑。

然后,在拉伸试验机上夹住试样的两端,使其处于拉伸状态。

通过加载装置施加拉力,同时使用测量仪器记录试样的变形程度。

实验步骤:1. 准备工作:清洁金属试样表面,确保试样无明显缺陷。

2. 安装试样:将试样放入拉伸试验机夹具中,调整夹具使试样两端固定。

3. 测量初始长度:使用游标卡尺等测量工具测量试样的初始长度L0。

4. 施加拉力:通过加载装置施加逐渐增加的拉力,同时记录下相应的拉伸变形量。

5. 测量最终长度:当试样断裂时,使用测量工具测量试样的最终长度L1。

6. 数据处理:根据测得的拉伸变形量和试样的几何参数,计算弹性模量。

结果与讨论:根据实验数据,我们计算得到了金属试样的弹性模量。

在本实验中,我们选择了不同材料的试样进行测试,包括铜、铝和钢等。

通过对比不同材料的弹性模量,我们可以发现不同材料具有不同的弹性特性。

此外,我们还探究了温度和应变速率对弹性模量的影响。

实验结果表明,随着温度的升高,金属材料的弹性模量会发生变化。

这是因为温度的变化会导致材料内部晶格结构的改变,进而影响材料的弹性性质。

另外,应变速率也会对弹性模量产生影响。

较高的应变速率会导致材料内部的位错运动增加,从而使材料的弹性模量降低。

结论:通过本实验,我们成功测定了金属材料的弹性模量,并探究了不同因素对弹性模量的影响。

实验结果表明,不同材料具有不同的弹性特性,且温度和应变速率对弹性模量有一定的影响。

这对于材料科学和工程应用具有重要的意义,可为材料选择和设计提供参考依据。

总结:本实验通过测定金属材料的拉伸变形,计算其弹性模量,并探讨了不同因素对弹性模量的影响。

弹性参数测定实验报告(3篇)

弹性参数测定实验报告(3篇)

第1篇一、实验目的1. 熟悉弹性参数测定的基本原理和方法;2. 掌握测定材料的弹性模量、泊松比等弹性参数的实验步骤;3. 培养实验操作技能和数据分析能力。

二、实验原理弹性参数是描述材料在受力后发生形变与应力之间关系的物理量。

本实验采用拉伸试验方法测定材料的弹性模量和泊松比。

1. 弹性模量(E):在弹性范围内,应力(σ)与应变成正比,比值称为材料的弹性模量。

其计算公式为:E = σ / ε其中,σ为应力,ε为应变成分。

2. 泊松比(μ):在弹性范围内,横向应变(εt)与纵向应变(εl)之比称为泊松比。

其计算公式为:μ = εt / εl三、实验仪器与材料1. 仪器:材料试验机、游标卡尺、引伸计、应变仪、万能试验机、数据采集器等;2. 材料:低碳钢拉伸试件、标准试样、引伸计、应变仪等。

四、实验步骤1. 准备工作:将试样安装到材料试验机上,调整好试验机夹具,检查实验设备是否正常;2. 预拉伸:对试样进行预拉伸,以消除试样在安装过程中产生的残余应力;3. 拉伸试验:按照规定的拉伸速率对试样进行拉伸,记录拉伸过程中的应力、应变等数据;4. 数据处理:根据实验数据,计算弹性模量和泊松比;5. 结果分析:对比实验结果与理论值,分析误差产生的原因。

五、实验结果与分析1. 弹性模量(E)的计算结果:E1 = 2.05×105 MPaE2 = 2.00×105 MPaE3 = 2.03×105 MPa平均弹性模量E = (E1 + E2 + E3) / 3 = 2.01×105 MPa2. 泊松比(μ)的计算结果:μ1 = 0.296μ2 = 0.293μ3 = 0.295平均泊松比μ = (μ1 +μ2 + μ3) / 3 = 0.2943. 结果分析:实验结果与理论值较为接近,说明本实验方法能够有效测定材料的弹性参数。

实验过程中,由于试样安装、试验机夹具等因素的影响,导致实验结果存在一定的误差。

弹性模量的测量实验报告

弹性模量的测量实验报告

弹性模量的测量实验报告一、实验目的1、掌握测量弹性模量的基本原理和方法。

2、学会使用相关实验仪器,如拉伸试验机等。

3、加深对材料力学性能的理解,培养实验操作能力和数据处理能力。

二、实验原理弹性模量是描述材料在弹性变形阶段应力与应变关系的比例常数,通常用 E 表示。

对于一根长度为 L、横截面积为 S 的均匀直杆,在受到轴向拉力 F 作用时,其伸长量为ΔL。

根据胡克定律,在弹性限度内,应力(σ = F/S)与应变(ε =ΔL/L)成正比,比例系数即为弹性模量E,即 E =σ/ε =(F/S)/(ΔL/L) = FL/(SΔL)。

在本实验中,通过测量施加的拉力 F、试件的初始长度 L、横截面积 S 和伸长量ΔL,即可计算出弹性模量 E。

三、实验仪器1、拉伸试验机:用于施加拉力并测量力的大小。

2、游标卡尺:测量试件的直径,以计算横截面积。

3、钢尺:测量试件的长度。

四、实验材料选用圆柱形的金属试件,如钢材。

五、实验步骤1、测量试件尺寸用游标卡尺在试件的不同部位测量其直径,测量多次取平均值,计算横截面积 S =π(d/2)^2,其中 d 为平均直径。

用钢尺测量试件的初始长度 L。

2、安装试件将试件安装在拉伸试验机的夹头上,确保试件与夹头同轴,且夹持牢固。

3、加载测量缓慢启动拉伸试验机,逐渐施加拉力 F,记录下不同拉力下试件的伸长量ΔL。

加载过程应均匀缓慢,避免冲击。

4、数据记录记录每次施加的拉力 F 和对应的伸长量ΔL,至少测量 5 组数据。

5、实验结束实验完成后,缓慢卸载拉力,取下试件。

六、实验数据处理1、计算应变根据测量得到的伸长量ΔL 和初始长度 L,计算应变ε =ΔL/L 。

2、计算应力由施加的拉力 F 和横截面积 S,计算应力σ = F/S 。

3、绘制应力应变曲线以应力为纵坐标,应变为横坐标,绘制应力应变曲线。

4、计算弹性模量在应力应变曲线的弹性阶段,选取线性较好的部分,计算其斜率,即为弹性模量 E 。

杨氏弹性模量的测定实验报告

杨氏弹性模量的测定实验报告

杨氏弹性模量的测定实验报告
目录
1. 实验目的
1.1 实验原理
1.1.1 弹性模量的定义
1.1.2 杨氏弹性模量的计算公式
1.2 实验仪器
1.3 实验步骤
1.4 数据处理
1.5 实验结果与分析
1.6 实验结论
1. 实验目的
通过本实验,旨在掌握杨氏弹性模量的测定方法,了解弹性模量的物理意义,以及实验中应注意的问题。

1.1 实验原理
1.1.1 弹性模量的定义
弹性模量是材料抗拉伸性能的指标,是描述材料抵抗拉伸形变的能力的物理量。

1.1.2 杨氏弹性模量的计算公式
杨氏弹性模量可以通过测得的外力、拉伸长度和截面积等参数,使用以下公式进行计算:
$$
E = \frac{
F \cdot L}{A \cdot \Delta L}
$$
1.2 实验仪器
本实验所需的仪器包括拉伸试验机、标尺、外力计等。

1.3 实验步骤
1. 将试样放置于拉伸试验机上,并进行固定。

2. 施加外力,逐渐增加拉伸长度,记录相应数据。

3. 根据实验数据计算杨氏弹性模量。

1.4 数据处理
利用实验中测得的数据,按照计算公式进行处理,求解杨氏弹性模量。

1.5 实验结果与分析
根据实验测得的杨氏弹性模量数值,进行结果分析,比较实验数据之
间的差异,探讨可能的原因。

1.6 实验结论
总结实验过程中的得失,对实验结果进行概括,并讨论可能存在的误
差和改进方法。

材料弹性模量的测定实验报告

材料弹性模量的测定实验报告

材料弹性模量的测定实验报告材料弹性模量的测定实验报告引言:弹性模量是材料力学性质的重要指标之一,它反映了材料在受力时的变形能力。

本实验旨在通过测定材料在不同受力状态下的应力和应变关系,计算出材料的弹性模量。

实验仪器与原理:本实验使用了弹性模量测定仪,该仪器由弹簧、测量装置和数据采集系统组成。

实验原理基于胡克定律,即应力与应变成正比。

实验步骤:1. 准备工作:清洁实验仪器,确保其工作正常。

2. 安装试样:将待测材料样品固定在测量装置上,确保其受力均匀。

3. 施加载荷:通过调节弹簧的拉伸或压缩,使试样受到一定的力。

4. 测量应变:使用应变计测量试样在受力状态下的应变值。

5. 记录数据:记录不同受力状态下的应力和应变数值。

6. 数据处理:根据记录的数据,绘制应力-应变曲线,并计算出材料的弹性模量。

实验结果与分析:根据实验数据计算得出的应力-应变曲线如下图所示:[插入应力-应变曲线图]从图中可以看出,材料在受力状态下呈现线性关系,符合胡克定律。

根据线性段的斜率,即弹性模量的定义式E=σ/ε,可以计算出材料的弹性模量。

实验误差分析:在实验过程中,存在一定的误差来源。

首先,由于测量仪器的精度限制,测量结果可能存在一定的偏差。

其次,试样的制备和安装也可能引入误差。

此外,实验环境的温度和湿度变化也可能对测量结果产生一定的影响。

结论:通过本实验测定得到的材料弹性模量为XMPa。

实验结果表明,该材料具有较高的弹性,能够在受力时保持较小的变形。

实验的局限性与改进:本实验仅考虑了单一材料的弹性模量测定,未考虑材料的温度和湿度等因素对弹性模量的影响。

进一步的研究可以考虑引入多种材料的对比实验,以及对温度和湿度等因素进行更加详细的控制和分析。

总结:本实验通过测定材料的应力和应变关系,计算出了材料的弹性模量。

实验结果表明,该材料具有较高的弹性,能够在受力时保持较小的变形。

实验过程中存在一定的误差来源,需要进一步改进实验设计和控制条件。

拉伸法测弹性模量实验报告

拉伸法测弹性模量实验报告

2.1拉伸法测弹性模量一、实验目的:(1)学习用拉伸法测量弹性模量的方法(2)掌握螺旋测微计和读数显微镜的使用(3)练习用逐差法处理数据二、实验原理(1)弹性模量及其测量方法长度为L、截面积为S的均匀细金属丝,沿长度方向受外力F后伸长δL。

单位横截面积上的垂直作用力F/S称为正应力,金属丝的相对伸长δL/L称作线应变。

实验得出,在弹性形变范围内,正应力与线应变成正比,即胡克定律:F S =EδLL式中比例系数E=F/S δL/L称作材料的弹性模量,表征材料本身的性质。

弹性模量越大的材料,要使它发生一定的相对型变所需的单位横截面积上的作用力也越大。

E的单位是Pa。

本实验测量钢丝的弹性模量,设钢丝的直径为D,则弹性模量可进一步表示为:E=4FL πD2δL实验中的测量方法是将钢丝悬挂于支架上,上端固定,下端加砝码对钢丝施力F,测出钢丝相应的伸长量δL,即可求出E。

钢丝长度L用钢尺测量,钢丝直径用螺旋测微计测量,力F由砝码的重力F=mg求出。

δL一般很小,约0.1mm量级,本实验用读数显微镜测量(也可用光杠杆等其它方法测量)。

通过多次测量并用逐差法处理数据达到减少随机误差的目的。

(2)逐差法处理数据本实验中测量10组数据,分成前后两组,对应项相减得到5个l i,l i=5δL,则:δL=15×5y i+5−y i5i=1这种方法称为逐差法。

其优点是充分利用了所测数据,可以减少测量的随机误差,也可以减少测量仪器带来的误差。

三、实验仪器支架:用以悬挂被测钢丝;读数显微镜:用以较准确的测量微小位移。

由物镜和测微目镜构成。

测微目镜鼓轮上有100分格,鼓轮转动一圈,叉丝移动1mm。

故分度值为0.01mm;底座:用以调节钢丝铅直;钢尺、螺旋测微计:测量钢丝的长度和直径。

四、实验步骤(1)调整钢丝竖直:钢丝下夹具上应先挂砝码钩,用以拉直钢丝。

调节底座螺钉使夹具不与周围支架碰蹭。

(2)调节读数显微镜:粗调显微镜高度,使之与钢丝下夹具的标记线同高,再细调读数显微镜。

材料力学弹性模量E测定试验报告

材料力学弹性模量E测定试验报告

材料力学弹性模量E测定试验报告实验目的:测定不同材料的弹性模量E,了解材料的刚性和弹性性质。

实验原理:弹性模量E是材料在外力作用下产生弹性变形的能力衡量指标。

弹性模量E的计算公式为:E=(F/A)/((dL/L0),其中F是作用力,A是横截面面积,dL是拉伸量,L0是原始长度。

实验中,通过施加外力,测量材料的拉伸量和变形力来计算材料的弹性模量E。

实验器材和材料:1.弹性体样品2.弹簧秤3.测量尺4.弹力计5.电子天平实验步骤:1.准备好实验器材和材料。

2.制备不同材料的弹性体样品。

3.将弹性体样品固定在拉伸装置上。

4.使用测量尺测量弹性体样品的原始长度L0。

5.通过拉伸装置施加一个作用力F,记录施加力F的数值。

6.使用测量尺测量拉伸之后的长度L。

7.使用电子天平测量弹性体样品的质量m。

8.根据公式E=(F/A)/((dL/L0)计算弹性模量E。

实验结果与分析:在进行实验过程中,我们选取了不同材料的弹性体样品,依次测量了原始长度L0、施加力F和拉伸后的长度L,并使用电子天平测量了弹性体样品的质量m。

根据计算公式,我们得到了材料的弹性模量E。

通过对实验结果的分析,我们可以发现不同材料的弹性模量E具有很大的差异。

这是因为材料的成分、结构和制备方法都会影响材料的弹性性质。

例如,金属材料通常具有较高的弹性模量E,而弹性体材料则具有较低的弹性模量E。

结论:通过本次实验,我们成功测定了不同材料的弹性模量E。

实验结果表明,不同材料具有不同的弹性性质,对于不同的应用领域具有不同的适用性。

熟悉材料的弹性模量E可以在工程设计和材料选择中提供重要的参考依据。

金属弹性模量的测量实验报告

金属弹性模量的测量实验报告

金属弹性模量的测量实验报告一、实验目的。

本实验旨在通过测量金属弹性模量的方法,掌握金属材料的力学性能,加深对金属材料性质的理解。

二、实验原理。

金属材料在受力时会发生弹性变形,弹性模量是衡量金属材料抵抗弹性变形能力的重要指标。

在实验中,我们将利用悬臂梁法和声波法两种方法来测量金属材料的弹性模量。

三、实验仪器和材料。

1. 悬臂梁法实验仪器,悬臂梁、外力传感器、位移传感器、数据采集系统等。

2. 声波法实验仪器,声波发生器、声波接收器、计时器、金属样品等。

四、实验步骤。

1. 悬臂梁法实验步骤:(1)安装悬臂梁和传感器,将悬臂梁固定在支架上,连接外力传感器和位移传感器。

(2)施加外力,在悬臂梁上施加外力,记录外力和悬臂梁的位移数据。

(3)数据处理,利用数据采集系统对采集的数据进行处理,计算出金属材料的弹性模量。

2. 声波法实验步骤:(1)准备工作,将金属样品固定在合适的位置,设置声波发生器和声波接收器。

(2)发射声波,通过声波发生器发射声波,记录声波传播时间。

(3)数据处理,根据声波传播时间和金属样品的尺寸,计算出金属材料的弹性模量。

五、实验结果与分析。

经过实验测量和数据处理,得到金属材料的弹性模量为XXX。

通过对比两种方法得到的结果,我们发现它们的测量结果存在一定的差异。

这可能是由于实验操作、仪器精度等因素所致。

因此,在实际应用中,需要根据具体情况选择合适的测量方法。

六、实验结论。

通过本次实验,我们成功掌握了测量金属弹性模量的方法,并且对金属材料的力学性能有了更深入的了解。

同时,我们也意识到在实际应用中需要综合考虑多种因素,选择合适的测量方法来准确地获取金属材料的弹性模量。

七、实验心得。

本次实验让我深刻体会到实验操作的重要性,只有严格按照操作规程进行实验,才能获得准确可靠的实验结果。

同时,也加深了我对金属材料力学性能的理解,为今后的学习和科研打下了坚实的基础。

八、参考文献。

[1] 弹性模量的测量方法及其应用。

金属杨氏弹性模量的测量实验报告

金属杨氏弹性模量的测量实验报告

一、实验目的1. 掌握光杠杆法测量微小长度变化的原理和方法。

2. 学习并运用拉伸法测定金属丝的杨氏弹性模量。

3. 通过实验,加深对弹性模量概念的理解,提高实验操作技能。

4. 学会处理实验数据,运用逐差法计算结果,并对误差进行分析。

二、实验原理杨氏弹性模量(E)是描述材料在受到拉伸或压缩时抵抗形变的能力的物理量。

根据胡克定律,在弹性限度内,材料的应变(ε)与应力(σ)成正比,即σ = Eε。

其中,σ = F/A,ε = ΔL/L,F为作用力,A为截面积,ΔL为长度变化,L为原长。

本实验采用拉伸法测定金属丝的杨氏弹性模量。

实验原理如下:1. 将金属丝一端固定,另一端悬挂砝码,使金属丝受到拉伸力F。

2. 利用光杠杆法测量金属丝的微小长度变化ΔL。

3. 根据胡克定律,计算出金属丝的杨氏弹性模量E。

三、实验仪器1. 金属丝(钢丝)2. 光杠杆装置(包括光杠杆、望远镜、标尺)3. 砝码4. 螺旋测微器5. 游标卡尺6. 卷尺7. 计算器四、实验步骤1. 将金属丝一端固定在支架上,另一端悬挂砝码。

2. 将光杠杆装置放置在金属丝下方,调整望远镜与标尺,使光杠杆平面镜与标尺平行。

3. 调整望远镜与平面镜的高度,使望远镜对准平面镜。

4. 读取标尺上金属丝原长L0。

5. 挂上砝码,使金属丝受到拉伸力F。

6. 观察望远镜中的像,记录金属丝的长度变化ΔL。

7. 重复步骤5和6,进行多次测量。

8. 计算金属丝的平均长度变化ΔL平均。

五、数据处理1. 根据公式E = FΔL/AΔL,计算金属丝的杨氏弹性模量E。

2. 对实验数据进行逐差法处理,消除偶然误差。

3. 计算实验结果的平均值和标准差。

4. 分析实验误差,包括系统误差和偶然误差。

六、实验结果与分析(此处根据实际实验数据填写)七、实验总结1. 本实验成功测定了金属丝的杨氏弹性模量,掌握了光杠杆法测量微小长度变化的原理和方法。

2. 通过实验,加深了对弹性模量概念的理解,提高了实验操作技能。

弹性模量的测量实验报告

弹性模量的测量实验报告

弹性模量的测量实验报告一、实验目的1、学习用光杠杆法测量金属丝的弹性模量。

2、掌握光杠杆测量微小长度变化的原理和方法。

3、学会使用望远镜和标尺测量微小长度变化。

4、培养实验数据处理和误差分析的能力。

二、实验原理弹性模量是描述材料在弹性范围内抵抗形变能力的物理量。

对于一根长度为 L、横截面积为 S 的金属丝,在受到外力 F 作用时,其伸长量ΔL 与外力 F、长度 L 和横截面积 S 之间的关系为:\F =\frac{ES\Delta L}{L}\式中,E 即为弹性模量。

本实验采用光杠杆法测量微小长度变化ΔL。

光杠杆是一个由平面镜和支脚组成的装置,其结构如图 1 所示。

当金属丝伸长ΔL 时,光杠杆的后脚随之下降ΔL,而前脚则绕支点转动一个角度θ。

根据几何关系,有:\tan\theta \approx \theta =\frac{\Delta L}{b}\其中,b 为光杠杆前后脚之间的垂直距离。

设从望远镜中观察到的标尺刻度变化为Δn,望远镜到标尺的距离为 D,则有:\tan2\theta \approx 2\theta =\frac{\Delta n}{D}\将\(\theta =\frac{\Delta L}{b}\)代入上式,可得:\\Delta L =\frac{b\Delta n}{2D} \将\(\Delta L =\frac{b\Delta n}{2D}\)代入\(F =\frac{ES\Delta L}{L}\),可得弹性模量 E 的表达式为:\E =\frac{8FLD}{S\pi d^2 b\Delta n}\其中,d 为金属丝的直径。

三、实验仪器1、弹性模量测量仪:包括支架、金属丝、砝码、光杠杆等。

2、望远镜和标尺:用于测量光杠杆反射的标尺刻度变化。

3、螺旋测微器:用于测量金属丝的直径。

4、游标卡尺:用于测量光杠杆前后脚之间的垂直距离 b。

5、砝码若干。

四、实验步骤1、调节仪器调节望远镜:使望远镜与标尺等高,且望远镜的光轴与标尺垂直。

杨氏弹性模量的测定实验报告

杨氏弹性模量的测定实验报告

杨氏弹性模量的测定实验报告一、实验目的1、学习用拉伸法测定金属丝的杨氏弹性模量。

2、掌握用光杠杆法测量微小长度变化的原理和方法。

3、学会使用望远镜、标尺、螺旋测微器等测量长度的仪器。

4、学会用逐差法处理实验数据。

二、实验原理1、杨氏弹性模量杨氏弹性模量是描述固体材料抵抗形变能力的物理量。

设金属丝的原长为$L$,横截面积为$S$,在外力$F$ 的作用下伸长量为$\Delta L$,根据胡克定律,在弹性限度内,应力($F/S$)与应变($\Delta L/L$)成正比,其比例系数即为杨氏弹性模量$E$,数学表达式为:$E =\frac{F \cdot L}{S \cdot \Delta L}$2、光杠杆原理光杠杆装置由一个平面镜及固定在其一端的三足支架组成,三足尖构成等腰三角形。

当金属丝伸长时,光杠杆的后足随之下降,平面镜绕前足转动一个微小角度$\theta$,从而使反射光线偏转一个较大的角度$2\theta$。

通过望远镜和标尺可以测量出标尺像的位移$n$,设光杠杆前后足间距为$b$,镜面到标尺的距离为$D$,则有:$\Delta L =\frac{n \cdot b}{2D}$将上式代入杨氏弹性模量的表达式,可得:$E =\frac{8FLD}{S\pi d^2 n b}$其中,$d$ 为金属丝的直径。

三、实验仪器杨氏模量测定仪、光杠杆、望远镜及标尺、螺旋测微器、游标卡尺、砝码、米尺等。

四、实验步骤1、调节仪器(1)调节杨氏模量测定仪底座的水平调节螺丝,使立柱铅直。

(2)将光杠杆放在平台上,使平面镜与平台垂直,三足尖位于同一水平面,且三足尖与平台的接触点构成等边三角形。

(3)调节望远镜,使其与光杠杆平面镜等高,且望远镜光轴与平面镜中心等高。

然后通过望远镜目镜看清十字叉丝,再将望远镜对准平面镜,调节目镜和物镜,直至能在望远镜中看到清晰的标尺像。

(4)调节标尺的位置,使其零刻度线与望远镜中十字叉丝的横线重合。

弹性模量的测量实验报告.doc

弹性模量的测量实验报告.doc

弹性模量的测量实验报告.doc实验目的:通过实验了解弹性模量的测量方法,掌握弹性模量的计算和影响因素。

实验原理:弹性模量是材料的重要力学性质之一,表示材料在受外力作用下变形产生的应力与应变关系的比值。

常见的弹性模量有杨氏模量、剪切模量、体积弹性模量等。

此处介绍杨氏模量的测量方法。

实验仪器:材料拉伸试验机、游标卡尺、电子天平、直尺、计算器等。

实验物料:棉线、钢丝、铜线、铝线等不同材质的丝线。

实验过程:1. 将不同材质的丝线分别装入拉伸试验机的样品夹具中,同时取出一段数量适当的丝线,用游标卡尺测量其直径,记录数据。

2. 启动试验机,调整张力,开始拉伸,当丝线断裂时停止拉伸,并记录拉伸主体的长度。

3. 根据拉伸主体长度的增长和直径的减小(由于横截面积的减少)计算应变ε,根据试验机上显示的应力值F计算应力σ=F/A,其中A为丝线横截面积。

4. 根据应力与应变的比值,即弹性模量公式E=σ/ε,计算杨氏弹性模量E。

5. 对于每种材质的丝线,进行重复实验,取平均值作为该材料的弹性模量。

实验结果:丝线直径d(mm)长度L(mm)应变ε 弹性应力σ(Pa)杨氏弹性模量E(Pa)棉线0.56 217 0.087 27.45×10^60.56 220 0.084 28.57×10^60.55 225 0.086 27.91×10^6平均值:28.31×10^6钢丝0.52 45 0.020 368.42×10^60.54 48 0.021 423.63×10^60.53 46 0.020 405.66×10^6平均值:399.57×10^6铜线0.7 85 0.053 97.00×10^60.71 90 0.051 101.53×10^60.72 92 0.052 103.91×10^6平均值:100.48×10^6铝线1.2 115 0.039 98.56×10^61.1 110 0.039 95.63×10^61.3 120 0.040 98.00×10^6平均值:97.73×10^6实验结论:通过本次实验,我们了解了弹性模量的测量方法和计算公式,掌握了不同材质对弹性模量的影响。

弹性模量的测定实验报告

弹性模量的测定实验报告

弹性模量的测定实验报告实验目的:通过实验测定材料的弹性模量,了解材料的力学性能,掌握弹性模量的测定方法。

实验原理:弹性模量是材料的重要力学性能参数,它反映了材料在受力时的变形能力。

实验中通常采用拉伸实验来测定材料的弹性模量。

根据胡克定律,拉伸应力与应变成正比,弹性模量E可以通过应力和应变的比值得到。

即E=σ/ε,其中σ为应力,ε为应变。

实验仪器和材料:1. 电子拉力试验机。

2. 试样。

3. 温度计。

4. 温湿度计。

5. 计时器。

实验步骤:1. 准备试样,测量试样的截面积和长度。

2. 将试样安装在电子拉力试验机上,调整试验机的加载速度和加载方式。

3. 开始实验,记录加载过程中的应力和应变数据。

4. 实验结束后,根据实验数据计算出材料的弹性模量。

5. 对实验结果进行分析,比较不同材料的弹性模量差异。

实验数据处理:根据实验数据计算出材料的弹性模量,并进行误差分析,评估实验结果的可靠性。

实验结果:通过实验测定,得到材料的弹性模量为XXX。

根据实验数据分析,得出结论,材料的弹性模量受材料本身性质和工艺制造等因素的影响,不同材料的弹性模量差异较大。

实验结论:本实验通过拉伸实验测定材料的弹性模量,掌握了弹性模量的测定方法。

实验结果表明,材料的弹性模量是材料力学性能的重要指标,对于材料的选用和设计具有重要意义。

实验总结:通过本次实验,加深了对材料力学性能的理解,提高了实验操作和数据处理的能力。

同时也发现了实验中存在的不足之处,为今后的实验工作提供了一定的参考。

实验改进:在今后的实验工作中,应注意实验条件的控制和数据的准确性,提高实验结果的可靠性和准确性。

实验意义:本实验的开展有助于深入了解材料的力学性能,为材料的选用和设计提供了重要参考,具有一定的理论和实际意义。

通过本次实验,我对弹性模量的测定方法有了更深入的了解,也提高了实验操作和数据处理的能力。

希望今后能够在实验工作中不断提升自己,为科学研究和工程实践做出更大的贡献。

杨氏弹性模量的测定实验报告

杨氏弹性模量的测定实验报告

杨氏弹性模量的测定实验报告一、实验目的。

本实验旨在通过杨氏弹性模量的测定,掌握金属材料的弹性性质,加深对金属材料力学性能的理解,为工程实践提供基础数据支持。

二、实验原理。

杨氏弹性模量是衡量材料抗弹性变形能力的物理量,通常用E表示。

在实验中,通过在材料上施加外力,使其产生弹性变形,然后根据变形前后的应力和应变关系,计算出材料的弹性模量。

三、实验仪器和材料。

1. 弹簧测力计。

2. 钢丝。

3. 千分尺。

4. 实验样品。

四、实验步骤。

1. 将实验样品固定在实验台上。

2. 在实验样品上挂上钢丝,并在下端连接弹簧测力计。

3. 逐渐施加外力,记录下弹簧测力计示数和对应的钢丝伸长量。

4. 根据施加的外力和材料的几何尺寸,计算出应力和应变的数值。

5. 利用应力-应变关系计算出材料的弹性模量。

五、实验数据处理。

根据实验测得的数据,利用应力-应变关系计算出材料的弹性模量。

在计算过程中,需注意减小误差,提高计算精度。

六、实验结果分析。

通过实验数据处理和计算,得出材料的弹性模量。

分析结果,比较实验结果与理论值的差异,探究可能存在的误差来源,并提出改进方法。

七、实验结论。

根据实验结果分析,得出材料的弹性模量,并对实验过程中可能存在的误差进行分析。

最终得出结论,总结实验结果并提出对应的结论。

八、实验心得。

通过本次实验,深入理解了杨氏弹性模量的测定原理和方法,掌握了金属材料的弹性性质,提高了实验操作能力和数据处理能力。

九、参考文献。

1. 杨氏弹性模量测定实验教材。

2. 弹性模量测定方法及应用。

结语。

本实验通过测定杨氏弹性模量,加深了对金属材料力学性能的理解,为工程实践提供了基础数据支持。

同时也提高了实验操作和数据处理能力,为今后的学习和科研工作打下了良好的基础。

金属弹性模量的测量实验报告

金属弹性模量的测量实验报告

金属弹性模量的测量实验报告一、实验目的弹性模量是描述材料抵抗弹性变形能力的重要力学性能参数,本次实验旨在通过多种方法测量金属的弹性模量,加深对材料力学性能的理解,并掌握相关实验技术和数据处理方法。

二、实验原理1、拉伸法根据胡克定律,在弹性限度内,金属材料所受的应力与应变成正比,即:$σ =Eε$,其中$σ$为应力,$ε$为应变,$E$为弹性模量。

在拉伸实验中,通过测量金属试样在拉伸过程中的拉力$F$和伸长量$\Delta L$,计算出应力和应变,从而求得弹性模量$E$。

2、弯曲法将矩形金属梁置于两个支撑点上,在其中点施加集中载荷,使梁发生弯曲变形。

根据梁的弯曲理论,梁的挠度与载荷、梁的几何尺寸和弹性模量之间存在关系,通过测量挠度和相关参数,可计算出弹性模量。

3、动态法利用共振原理,使金属试样在一定频率的交变载荷作用下发生共振。

根据共振频率、试样的几何尺寸和质量,以及材料的密度等参数,可以计算出弹性模量。

三、实验设备和材料1、万能材料试验机用于进行拉伸实验,测量拉力和伸长量。

2、游标卡尺和千分尺用于测量金属试样的尺寸。

3、矩形金属梁及支撑装置用于弯曲法实验。

4、动态法实验装置包括信号发生器、激振器、传感器和示波器等。

5、实验材料选用了常见的金属材料,如低碳钢、铝合金等。

四、实验步骤1、拉伸法实验步骤用游标卡尺测量金属试样的原始直径$d_0$,在标距范围内多次测量取平均值。

用千分尺测量试样标距$L_0$。

将试样安装在万能材料试验机上,确保试样轴线与试验机夹头中心线重合。

启动试验机,以缓慢的加载速度进行拉伸,直至试样断裂。

记录拉伸过程中的拉力$F$和伸长量$\Delta L$。

实验结束后,取下试样,再次测量断裂处的直径$d_1$。

2、弯曲法实验步骤用游标卡尺测量矩形金属梁的宽度$b$和高度$h$。

将梁放置在两个支撑点上,调整支撑点间距和加载点位置。

缓慢施加集中载荷,使用百分表测量梁中点的挠度。

记录不同载荷下的挠度值。

弹性模量实验报告

弹性模量实验报告

弹性模量实验报告弹性模量实验报告引言:弹性模量是材料力学性质的一个重要指标,它描述了材料在受力后的弹性变形能力。

本实验旨在通过测量不同材料的弹性变形,计算出它们的弹性模量,并探讨不同因素对弹性模量的影响。

实验目的:1. 了解弹性模量的概念和计算方法;2. 掌握测量弹性变形的实验方法;3. 研究不同材料的弹性模量。

实验材料和仪器:1. 弹簧;2. 金属棒;3. 钢尺;4. 电子天平;5. 实验支架;6. 游标卡尺。

实验原理:弹性模量(E)是描述材料弹性变形能力的物理量,它与应力(σ)和应变(ε)的关系可以通过胡克定律表示:E = σ / ε。

其中,应力定义为单位面积上的力,应变定义为单位长度上的变形。

实验步骤:1. 实验准备:a. 将实验支架放在水平台面上,并调整水平度;b. 将弹簧固定在实验支架上,使其垂直于水平面;c. 使用游标卡尺测量弹簧的长度(L0);d. 将金属棒放在弹簧上,并固定在实验支架的另一端;e. 使用钢尺测量金属棒的初始长度(L1)。

2. 实验操作:a. 在金属棒上加上一定的负荷,使其发生弹性变形;b. 使用钢尺测量金属棒的变形长度(ΔL);c. 记录负荷与变形长度的数据。

3. 实验数据处理:a. 根据测得的负荷和变形长度数据,计算应力和应变;b. 绘制应力-应变曲线;c. 根据线性部分的斜率,计算弹性模量。

实验结果与讨论:通过实验测量,我们得到了不同材料的应力-应变曲线,并计算出了它们的弹性模量。

实验结果显示,不同材料的弹性模量存在差异,这与材料的组成、结构和性质有关。

在实验过程中,我们还发现了一些有趣的现象。

例如,当负荷增加时,金属棒的变形长度也随之增加,但并非呈线性关系。

在一定范围内,应力和应变呈线性关系,而在超过一定范围后,材料会发生塑性变形,导致应力-应变曲线的非线性。

此外,实验结果还表明,弹性模量与材料的密度有关。

密度较大的材料通常具有较高的弹性模量,这是因为高密度材料具有更紧密的原子结构,使得其分子间的相互作用更强,从而使材料更难发生形变。

实验二杨氏弹性模量的测定实验报告

实验二杨氏弹性模量的测定实验报告

实验二杨氏弹性模量的测定实验报告一、实验目的1、学会用伸长法测量金属丝的杨氏弹性模量。

2、掌握光杠杆测量微小长度变化的原理和方法。

3、学会使用游标卡尺、螺旋测微器等测量长度的仪器。

4、学会用逐差法处理实验数据。

二、实验原理1、杨氏弹性模量杨氏弹性模量是描述固体材料抵抗形变能力的物理量。

对于一根粗细均匀的金属丝,在其长度方向上施加拉力 F,金属丝会发生伸长,伸长量为ΔL。

根据胡克定律,在弹性限度内,应力与应变成正比,即:\F = Y\frac{\Delta L}{L}\其中,Y 为杨氏弹性模量,L 为金属丝的原长。

2、光杠杆原理光杠杆是一个带有三个尖足的平面镜,前两尖足放在一个平台上,后尖足置于一个可移动的小立柱上。

当金属丝发生微小伸长时,光杠杆的后尖足会随之移动,从而带动平面镜转动一个微小角度θ。

设平面镜到标尺的距离为D,光杠杆的长臂长度为b,金属丝的伸长量为ΔL,则有:\\tan\theta \approx \theta =\frac{\Delta L}{b}\由于θ很小,反射光线在标尺上的移动距离Δn 与θ的关系为:\\Delta n = D\theta \approx \frac{D\Delta L}{b}\从而可得:\\Delta L =\frac{b\Delta n}{D}\将其代入胡克定律,可得杨氏弹性模量的表达式为:\Y =\frac{8FLD}{\pi d^2 b\Delta n}\其中,d 为金属丝的直径。

三、实验仪器1、杨氏弹性模量测定仪包括光杠杆、望远镜和标尺组成的光杠杆系统,以及用于加力的砝码和托盘。

2、螺旋测微器用于测量金属丝的直径。

3、游标卡尺用于测量光杠杆的长臂长度 b 和平面镜到标尺的距离 D。

4、米尺用于测量金属丝的原长 L。

四、实验步骤1、仪器调节(1)调节杨氏弹性模量测定仪,使金属丝竖直且与平台垂直,光杠杆平面镜与平台平行。

(2)调节望远镜,使其与光杠杆平面镜等高,且能清晰看到标尺的像。

弹性模量的测量实验报告.docx

弹性模量的测量实验报告.docx

弹性模量的测量实验报告一、拉伸法测量弹性模量 1、实验目的(1) 学习用拉伸法测量弹性模量的方法; (2) 掌握螺旋测微计和读数显微镜的使用; (3) 学习用逐差法处理数据。

2、实验原理(1)、杨氏模量及其测量方法本实验讨论最简单的形变——拉伸形变,即棒状物体(或金属丝)仅受轴向外力作用而发生伸 长的形变(称拉伸形变)。

设有一长度为L ,截面积为S 的均匀金属丝,沿长度方向受一外力F 后金属 丝伸长δL 。

单位横截面积上的垂直作用力F /S 成为正应力,金属丝的相对伸长δL /L 称为线应变。

实 验结果指出,在弹性形变范围内,正应力与线应变成正比,即LL E S F δ= 这个规律称为胡克定律,其中LL SF E //δ=称为材料的弹性模量。

它表征材料本身的性质,E 越大的材料,要使他发生一定的相对形变所需 的单位横截面积上的作用力也越大,E 的单位为Pa(1Pa = 1N/m 2; 1GPa = 109Pa)。

本实验测量的是钢丝的弹性模量,如果测得钢丝的直径为D ,则可以进一步把E 写成:LD FLE δπ24=测量钢丝的弹性模量的方法是将钢丝悬挂于支架上,上端固定,下端加砝码对钢丝施力F ,测出钢丝相应的伸长量δL ,即可求出E 。

钢丝长度L 用钢尺测量,钢丝直径D 用螺旋测微计测量,力F 由砝 码的重力F = mg 求出。

实验的主要问题是测准δL 。

δL 一般很小,约10−1mm 数量级,在本实验中用 读数显微镜测量(也可利用光杠杆法或其他方法测量)。

为了使测量的δL 更准确些,采用测量多个δL 的 方法以减少测量的随机误差,即在钢丝下端每加一个砝码测一次伸长位置,逐个累加砝码,逐次记 录伸长位置。

通过数据处理求出δL 。

(2)、逐差法处理数据
如果用上述方法测量10 次得到相应的伸长位置y1,y2,...,y10,如何处理数据,算出钢丝的伸长量δL呢?
我们可以由相邻伸长位置的差值求出9 个δL,然后取平均,则从上式可以看出中间各y i都消去了,只剩下y10 −y1 9,用这样的方法处理数据,中间各次测量结果均未起作用。
