2．2 温度升高时，BJT 的电流放大系数β ，反向饱和电流CBO I ，发射结电压BE U 。
2．3用两个放大电路A 和B 分别对同一个电压信号进行放大，当输出端开路时，O B O A U U =；都接人负载L R 电阻时，测得O B O A U U 〈，由此说明，电路A 的输出电阻比电路B 的输出电阻 。
2．4对于共射、共集和共基三种基本组态放大电路，若希望电压放大倍数大，可选用组态；若希望带负载能力强，应选用 组态；若希望从信号源索取电流小，应选用 组态；若希望高频性能好，应选用 组态。
2．5 FET 是通过改变 来改变漏极电流(输出电流)的，所以它是一个 器件。
2．6 FET 工作在可变电阻区时，D i 与D S u 基本上是 关系，所以在这个区域中，FET 的d 、s 极间可以看成一个由GS u 控制的 。
2．7 FET 的自偏压电路只适用于 构成的放大电路；分压式自偏压电路中的栅极电阻S R 一般阻值很大，这是为了 。
二、选择正确答案填写(只需选填英文字母)2．8 BJT 能起放大作用的内部条件通常是：(1)发射区掺杂浓度 (a 1．高，b 1．低，c 1．一般)；(2)基区杂质浓度比发射区杂质浓度 (a 2．高，b 2．低，c 2．相同)，基区宽度(a 3．高，b 3．窄，c 3．一般)；集电结面积比发射结面积 (a 4．大，b 4．小，c 4．相等)。
2．9 测得BJT I B =30μA 时，I C = mA ；I B =40μA 时，I C =3 mA ，则该管的交流电流放大系数β为 (a ．80，b ．60，c ．75)。
模拟电子技术基础 第四版 习题解答
图T1.3解：U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，?=100，U BE =0.7V 。
试问：(1)R b =50k ?时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BE B bV U I A R μ-==， 2.6C B I I mA β==,2O CC C c U V I R V =-=。
图T1.5(2)∵ 2.86CC BE CS cV U I mA R -==， /28.6BS CS I I A βμ== ∴45.5BB BE b BSV U R k I -==Ω 六、测得某放大电路中三个MOS 管的三个电极的电位如表Tl.6 所示，它们的开启电压也在表中。
试分析各管的工作状态（截止区、恒流区、可变电阻区），并填入表内。

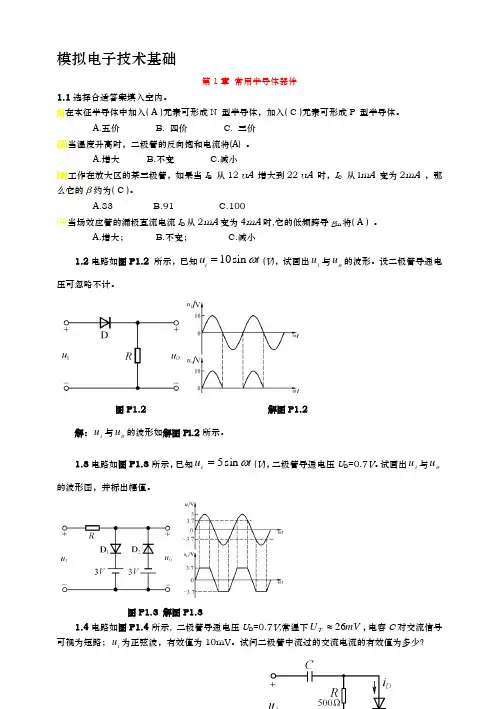

图P1.2 解图P1.2解：i u 与o u 的波形如解图Pl.2所示。
1.3电路如图P1.3所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。
试画出i u 与o u 的波形图，并标出幅值。
图P1.3 解图P1.3解：波形如解图Pl.3所示。
1.4电路如图P1.4所示, 二极管导通电压U D =0.7V ,常温下mV U T 26≈，电容C 对交流信号可视为短路；i u 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流其动态电阻:/10D T D r U I ≈=Ω 图P1.4故动态电流的有效值：/1d i D I U r mA =≈1.5现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为0.7V 。
模拟电子技术基础(第四版)习题解答

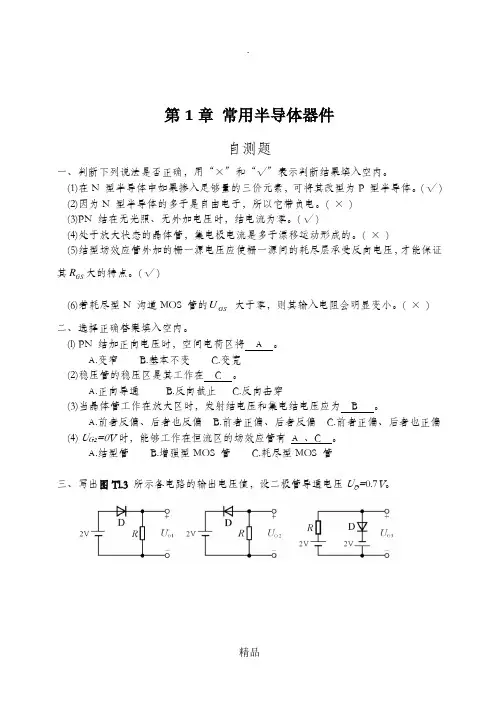

第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √ )GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3解：U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，=100，U BE =0.7V 。
试问：(1)R b =50k 时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术基础(第四版)习题解答
第1章经常使用半导体器件之老阳三干创作自测题一、判断下列说法是否正确,用“×”和“√”暗示判断结果填入空内.(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体.( √)(2)因为N 型半导体的多子是自由电子,所以它带负电.( ×)(3)PN 结在无光照、无外加电压时,结电流为零.( √)(4)处于缩小状态的晶体管,集电极电流是多子漂移运动形成的.(×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才干包管其R大的特GS点.( √)(6)若耗尽型N 沟道MOS 管的U大于零,则其GS输入电阻会明显变小.(×)二、选择正确答案填入空内.(l) PN 结加正向电压时,空间电荷区将 A .(2)稳压管的稳压区是其任务在 C .(3)当晶体管任务在缩小区时,发射结电压和集电结电压应为 B .A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) UGS=0V时,能够任务在恒流区的场效应管有A 、C .A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3 所示各电路的输出电压值,设二极管导通电压UD=0.7V.图T1.3解：UO1=1.3V, UO2=0V, UO3=-1.3V, UO4=2V, UO5=1.3V, UO6=-2V.四、已知稳压管的稳压值UZ=6V,稳定电流的最小值IZmin=5mA.求图Tl.4 所示电路中UO1和UO2各为多少伏.(a) (b)图T1.4解：左图中稳压管任务在击穿状态,故UO1=6V.右图中稳压管没有击穿,故UO2=5V.五、电路如图T1.5所示,VCC=15V,=100,UBE=0.7V.试问： (1)Rb=50k时,Uo=?(2)若T 临界饱和,则Rb=?解：(1)26BB BEB bV U I A R μ-==,2.6C B I I mA β==,2O CC C c U V I R V =-=(2)∵ 2.86CC BECS cV U I mA R -==, /28.6BS CS I I A βμ==∴45.5BB BEb BSV U R k I -==Ω六、测得某缩小电路中三个MOS 管的三个电极的电位如表Tl.6 所示,它们的开启电压也在表中.试阐发各管的任务状态（截止区、恒流区、可变电阻区）,并填入表内.解：因为三只管子均有开启电压,所以它们均为增强型MOS 管.按照表中所示各极电位可判断出它们各自的任务状态,如表Tl.6最后一栏所示.习题1.1选择合适答案填入空内.(l)在本征半导体中加入( A )元素可形成N 型半导体,加入( C )元素可形成P 型半导体.(2)当温度升高时,二极管的反向饱和电流将(A) .(3)任务在缩小区的某三极管,如果当IB 从12 uA 增大到22 uA 时,IC 从lmA 变成2mA ,那么它的β约为( C ).A.83B.91C.100 (4)当场效应管的漏极直流电流ID 从2mA 变成4mA 时,它的低频跨导gm 将( A ) .1.2电路如图P1.2 所示,已知10sin i u t ω=(V),试画出i u 与o u 的波形.设二极管导通电压可忽略不计.解：i u 与o u 的波形如解图Pl.2所示.1.3电路如图P1.3所示,已知t u i ωsin 5=(V),二极管导通电压UD=0.7V.试画出i u 与o u 的波形图,并标出幅值.解：波形如解图Pl.3所示.1.4电路如图P1.4所示, 二极管导通电压UD=0.7V,常温下mV U T26≈,电容C 对交流信号可视为短路；i u 为正弦波,有效值为10mV.试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流 其动态电阻:/10D T D r U I ≈=Ω故动态电流的有效值：/1d i D I U r mA =≈1.5现有两只稳压管,稳压值辨别是6V 和8V,正向导通电压为0.7V.试问：(1)若将它们串联相接,则可得到几种稳压值？各为多少？(2)若将它们并联相接,则又可得到几种稳压值？各为多少？解：(1)串联相接可得4种：1.4V ；14V ；6.7V ；8.7V.(2)并联相接可得2种：0.7V ；6V.1.6 已知图Pl.6 所示电路中稳压管的稳定电压6Z U V =,最小稳定电流min 5Z I mA =,最大稳定电流max 25Z I mA =.(1)辨别计算I U 为10V 、15V 、35V 三种情况下输出电压O U 的值；(2)若35I U V =时负载开路,则会出现什么现象？ 为什么？解：(1)只有当加在稳压管两端的 电压大于其稳压值时,输出电压才为6V. ∴VU I10=时,VU R R R U I LLO 3.3=+=；VU I 15=时,5LO I LR U U V R R ==+；VU I 35=时,11.7LO I Z LR U U V U R R =≈>+,∴V U U Z O 6==.(2)当负载开路时,mA I mA RU U I Z ZI Z2529max =>=-=,故稳压管将被烧毁.1.7 在图Pl.7 所示电路中,发光二极管导通电压UD =1.5V ,正向电流在5~15mA 时才干正常任务. 试问：(1)开关S 在什么位置时发光二极管才干发光？(2)R 的取值规模是多少？ 解：(1)S 闭合. (2) R 的规模为:max min ()/700D D R V U I =-≈Ω1.8现测得缩小电路中两只管子两个电极的电流如图P1.8所示.辨别求另一电极的电流,标出其标的目的,并在圆圈中画出管子,且辨别求出它们的电流缩小系数β.(a) (b) (a) (b)解：答案如解图Pl.8所示.缩小倍数辨别为1/10100a mA A βμ==和5/10050b mA A βμ==1.9测得缩小电路中六只晶体管的直流电位如图P1.9所示.在圆圈中画出管子,并说明它们是硅管还是锗管.解:如解图1.9.1.10电路如图P1.10所示,晶体管导通时0.7BE U V =,β=50.试阐发BB V 为0V 、1V 、3V 三种情况下T 的任务状态及输出电压O u 的值.解： (1)当0BB V =时,T 截止,12O u V =.(2)当1BB V V =时,因为9O CC CQ c u V I R V =-=所以T 处于缩小状态.(3)当3BB V V=时,因为460BB BEQBQ bV U I A R μ-==,2311.3CC CESCQ BQ CS cV U I I mA I mA R β-====, 所以T 处于饱和状态.1.11电路如图Pl.11所示,晶体管的β=50 ,0.2BE U V =,饱和管压降0.1CES U V =；稳压管的稳定电压5Z U V =, 正向导通电压0.5D U V =.试问：当0I u V =时O u =？；当5I u V =-时O u =？解：当0I u V =时,晶体管截止,稳压管击穿,5O Z u U V =-=-.当5I u V =-时,晶体管饱和,0.1O u V =-.480I BEB bu U I A R μ-==,24C B I I mAβ==,EC CC C c U V I R =-<1.12辨别判断图Pl.12 所示各电路中晶体管是否有可能任务在缩小状态.(a) (b)(c)(d) (e)解：(a)可能；(b)可能；(c)不克不及；(d)不克不及,T 的发射结会因电流过大而损坏.(e)可能.1.13已知缩小电路中一只N沟道场效应管三个极① 、② 、③ 的电位辨别为4V 、8V 、12V ,管子任务在恒流区.试判断它可能是哪种管子（结型管、MOS 管、增强型、耗尽型）,并说明① 、② 、③ 与G 、S 、D 的对应关系.解：管子可能是增强型管、耗尽型管和结型管,三个极① 、② 、③ 与G 、S 、D 的对应关系如解图Pl.13 所示.1.14已知场效应管的输出特性曲线如图Pl.14所示,画出它在恒流区的转移特性曲线.图Pl.14 (a) (b)解：在场效应管的恒流区作横坐标的垂线(如解图Pl.14 (a)所示),读出其与各条曲线交点的纵坐标值及GS u 值,建立()D GS i f u =坐标系,描点,连线,即可得到转移特性曲线,如解图Pl.14 (b)所示.1.15电路如图P1.15所示,T 的输出特性如图Pl.14所示,阐发当I u =4V 、8V 、12V 三种情况下场效应管辨别任务在什么区域.GS I u u =.当I u =4V 时,GS u 小于开启电压,故T 截止.当I u =8V 时,设T 任务在恒流区,按照输出特性可知0.6D i mA ≈,管压降10DS DD D d u V i R V ≈-≈,因此,2GD GS DS u u u V =-≈-,小于开启电压,当I u =12V 时,由于12DD V V =,必定使T 任务在可变电阻区.l.16辨别判断图Pl.16 所示各电路中的场效应管是否有可能任务在恒流区.(a) (b)(c) (d)解：(a)可能,(b)不克不及,(c)不克不及,(d)可能.弥补1.电路如补图P1(a)、(b)所示,稳压管的稳定电压3Z U V =, R 的取值合适,I u 的波形如图(c)所示.试辨别画出1O u 和2O u 的波形.(a) (b)(c)补图P1解：波形如下图所示2,CBO I A μ=试问温度是60oC 时的=CBO I ？解:44602022232CBO CBO I I A μ=⨯=⨯=.弥补 3.有两只晶体管,一只的β=200 ,200CEO I A μ=；另一只的β=100 , 10CEO I A μ=,其它参数大致相同.你认为应选用哪只管子？为什么？解：选用β=100 , 10CEO I A μ=的管子,因其β适中,CEO I 较小,因而温度稳定性较另一只管子好.弥补4.电路如补图P4所示,试问β大于多少时晶体管饱和？解：取CES BE U U =,若管子饱和, 则CC BE CC BE b c V U V U R R β--⋅=, 即b c R R β=所以,100b cR R β≥=时,管子饱和.补图P4第2章 基本缩小电路自测题一．在括号内用“√”和“×”标明下列说法是否正确.1.只有电路既缩小电流又缩小电压,才称其有缩小作用.(×)2.可以说任何缩小电路都有功率缩小作用.(√)3.缩小电路中输出的电流和电压都是有源元件提供的.(×)4.电路中各电量的交流成分是交流信号源提供的.(×)5.缩小电路必须加上合适的直流电源才干正常任务.(√)6.由于缩小的对象是变更量,所以当输入直流信号时,任何缩小电路的输出都毫无变更.(×)7.只要是共射缩小电路,输出电压的底部失真都是饱和失真.(×)二．试阐发图T2.2各电路是否能缩小正弦交流信号,简述理由.设图中所有电容对交流信号均可视为短路.(a) (b)(c)(d) (e)(f)(g) (h) (i)解：图(a)不克不及.VBB 将输入信号短路.图(b)可以.图(c)不克不及.输入信号与基极偏置是并联关系而非串联关系.图(d)不克不及.晶体管基极回路因无限流电阻而烧毁.图(e)不克不及.输入信号被电容C2短路.图(f)不克不及.输出始终为零.图(g)可能.图(h)不合理.因为G-S 间电压将大于零.图(i)不克不及.因为T 截止.三．在图T2.3 所示电路中,已知12CC V V =, 晶体管β=100,'100b R k =Ω.填空：要求先填文字表达式后填得数.(1)当0i U V =时,测得0.7BEQ U V =,若要基极电流20BQ I A μ=, 则'b R 和W R 之和b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =,则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω.(2)若测得输入电压有效值5i U mV =时,输出电压有效值'0.6o U V =,则电压缩小倍数u A =( /o i U U - )≈( -120 ). 若负载电阻L R 值与c R负载后输出电压有效值o U =( 'L o L cR U R R ⋅+ )=( 0.3 )V. 四、已知图T2.3 所示电路中12,3CC c V V R k ==Ω,静态管压降6,CEQ U V =并在输出端加负载电阻L R ,其阻值为3k Ω.选择一个合适的答案填入空内.(1)该电路的最大不失真输出电压有效值om U ≈( A )；A.2VB.3VC.6V(2)当1i U mV =时,若在不失真的条件下,减小Rw ,则输出电压的幅值将( C )；(3)在1i U mV =时,将Rw 调到输出电压最大且恰好不失真,若此时增大输入电压,则输出电压波形将( B )；(4)若发明电路出现饱和失真,则为消除失真,可将( B ).A.Rw 减小B.c R 减小 V 减小五、现有直接耦合基本缩小电路如下：它们的电路辨别如图 2.2.1 、2.5.1(a)、2.5.4 (a)、2.6.2 和 2.6. 9(a)所示；设图中e b R R ,且CQ I 、DQ I 均相等.选择正确答案填入空内,只需填A 、B 、……(l)输入电阻最小的电路是( C ),最大的是( D 、E )；(2)输出电阻最小的电路是( B )；(3)有电压缩小作用的电路是( A 、C 、D )；(4)有电流缩小作用的电路是( A 、B 、D 、E )；(5)高频特性最好的电路是( C )；(6)输入电压与输出电压同相的电路是( B、C、E )；反相的电路是( A、D ).六、未画完的场效应管缩小电路如图T2.6所示,试将合适的场效应管接入电路,使之能够正常缩小.要求给出两种计划.解：按照电路接法,可辨别采取耗尽型N沟道和P沟道MOS管,如解图T2.6 所示.习题2.1 辨别更正图P2.1 所示各电路中的错误,使它们有可能缩小正弦波信号.要求保存电路原来的共射接法和耦合方法.(a) (b)(c) (d)解：(a)将-VCC改成+VCC.(b)在+VCC与基极之间加Rb.(c)将VBB 反接,且在输入端串联一个电阻.(d)在VBB 支路加Rb,在-VCC 与集电极之间加Rc.2.2画出图P2.2所示各电路的直流通路和交流通路.设所有电容对交流信号均可视为短路.(a) (b)(c) (d)解：将电容开路、变压器线圈短路即为直流通路,图略.图P2.2所示各电路的交流通路如解图P2.2所示；(a) (b)(c) (d)2.3辨别判断图P2.2(a)、 (b)所示两电路各属哪种缩小电路,并写出u i o Q A R R 、、和的表达式.解：图 (a):123(1)CC BEQ BQ V U I R R R β-=+++,CQ BQ I I β=,(1)CEQ CC BQ c U V I R β=-+.23//u beR R A r β=-,1//i be R r R =,23//o R R R =图(b)：[]223123()///(1)BQ CC BEQ R I V U R R R R R β=-+++,CQ BQ I I β=,41CEQ CC CQ EQ U V I R I R =--.4u beR A r β=,1//1be i r R R β=+,4o R R =.2.4 电路如图P2.4 (a)所示,图(b)是晶体管的输出特性,静态时0.7BEQ U V =.利用图解法辨别求出L R =∞和3L R k =Ω时的静态任务点和最大不失真输出电压om U （有效值）.(a) (b)图P2.4解：空载时：20,2,6BQ CQ CEQ I A I mA U V μ===；最大不失真输出电压峰值约为 5.3V ,有效值约为3.75V .带载时：20,2,3BQ CQ CEQ I A I mA U V μ===；最大不失真输出电压峰值约为 2.3V ,有效值约为1.63V .如解图P2.4 所示.2.5在图P2.5所示电路中,已知晶体管的β=80,ber =1kΩ,20i U mV=,静态时0.7BEQ U V =,4CEQ U V =,20BQ I A μ=.判断下列结论是否正确,在括号内打“√”和“×”暗示.(1)342002010u A -=-=-⨯(×)(2)45.710.7u A =-=- (×) (3)8054001u A ⨯=-=- (×)(4)80 2.52001u A ⨯=-=- (√) (5)20120i R k k =Ω=Ω (×)(6)0.7350.02i R k k =Ω=Ω (×) (7)3i R k ≈Ω(×)(8)1i R k ≈Ω(√)(9)5O R k =Ω(√)(10) 2.5O R k =Ω (×) (11)20S U mV≈ (×)(12)60S U mV ≈(√)2.6电路如图P2.6所示,已知晶体管β=120,UBE=0.7V,饱和管压降UCES=0.5V.在下列情况下,用直流电压表丈量晶体管的集电极电位,应辨别为多少？(1)正常情况；(2)Rb1短路；(3)Rb1开路；(4)Rb2开路；(5)Rb2短路；(6)RC 短路；解:(1)2117416311CC BE BEB b b V U U I A R R μ-=-=-=,1.32C B I I mA β==,∴8.3C CC C c U V I R V =-=.(2) Rb1短路,0==B C I I ,∴15CU V =.(3) Rb1开路,临界饱和基极电流23.7CC CESBS cV U I A R μβ-=≈,实际基极电流2174CC BEB b V U I A R μ-==.由于B BS I I >,管子饱和,∴V U U CES C5.0==.(4) Rb2开路,无基极电流,15C CC U V V ==. (5) Rb2短路,发射结将烧毁,C U 可能为15V . (6) RC 短路, 15C CC U V V ==.2.7电路如图P2.7所示,晶体管的β=80 ,'100bb r =Ω.辨别计算L R =∞和3L R k =Ω时的Q点、u A 、i R 和o R .解：在空载和带负载情况下,电路的静态电流、be r 均相等,它们辨别为：空载时,静态管压降、电压缩小倍数、输入电阻和输出电阻辨别为：6.2CEQ CC CQ c U V I R V =-≈； 308cu beR A r β=-≈-// 1.3i b be be R R r r k =≈≈Ω； 93beus u be sr A A r R ≈⋅≈-+3L R k =Ω时,静态管压降、电压缩小倍数辨别为： // 1.3i b be be R R r r k =≈≈Ω5o c R R k ==Ω.2.8若将图P2.7 所示电路中的NPN 管换成PNP 管,其它参数不变,则为使电路正常缩小电源应作如何变更？Q 点、u A 、i R 和o R 变更吗？如变更,则如何变更？若输出电压波形底部失真,则说明电路产生了什么失真,如何消除？解：由正电源改成负电源；Q 点、u A 、i R 和oR 不会变更；输出电压波形底部失真对应输入信号正半周失真,对PNP 管而言,管子进入截止区,即产生了截止失真；减小Rb.2.9已知图P2.9所示电路中,晶体管β=100,be r =1.4kΩ.(1)现已测得静态管压降UCEQ=6V,预算Rb ；(2)若测得i U 和oU 的有效值辨别为1mV 和100mV,则负载电阻RL 为多少？解：(1)mA R U V I cCECC C2=-=,A I I C B μβ20/==, ∴Ω=-=k I U V R BBE CC b 565.(2)由(//)100o c L u i beU R R A U r β=-=-=-,可得: 2.625L R k =Ω2.10在图P2.9所示电路中,设静态时2CQ I mA =,晶体管饱和管压降0.6CES U V =.试问：当负载电阻L R =∞和3L R k =Ω时,电路的最大不失真输出电压各为多少伏？解：由于2CQ I mA =,所以6CEQ CC CQ c U V I R V =-=. 空载时,输入信号增大到一定幅值,电路首先出现饱和失真.故3L R k =Ω时,当输入信号增大到一定幅值,电路首先出现截止失真.故2.11电路如图P2.11所示,晶体管β=100,b b r '=100Ω.(1)求电路的Q 点、uA 、i R 和o R ； (2)若改用β=200的晶体管,则Q 点如何变更？ (3)若电容Ce 开路,则将引起电路的哪些动态参数产生变更？如何变更？解：(1)静态阐发：e (R ) 5.7CEQ CC EQ cf U V I R R V =-++=动态阐发：'26(1)2.73be bb EQmVr r k I β=++≈Ω (2)β=200时,1122b BQ CC b b R U V VR R =⋅=+（不变）；1BQ BEQ EQ f eU U I mA R R -==+（不变）；51EQ BQ I I A μβ==+（减小）；e (R ) 5.7CEQ CC EQ cf U V I R R V =-++=（不变）.(3) Ce 开路时,(//)// 1.92(1)()c L c Lu be e f e fR R R R A r R R R R ββ=-≈-=-++++（减小）；12////[(1)()] 4.1i b b be e f R R R r R R k β=+++≈Ω（增大）； 5o c R R k ==Ω（不变）.2.12 电路如图P2.12所示,晶体管的β=80,be r =1kΩ.(1)求出Q 点； (2)辨别求出RL=∞和RL=3kΩ时电路的u A 、i R 和o R .解：(1)求解Q 点：(2)求解缩小倍数和输入、输出电阻： RL=∞时；(1)0.996(1)eu be eR A r R ββ+=≈++RL=3kΩ时；(1)(//)0.992(1)(//)e L u be e L R R A r R R ββ+=≈++输出电阻：////371s b beo e R R r R R β+=≈Ω+2.13 电路如图P2.13 所示,晶体管的β=60 ,'100bb r =Ω.(1)求解Q 点、uA 、i R 和o R (2)设Us = 10mV （有效值）,问?i U =,?o U = 若C3开路,则?i U =,?o U =解：(1) Q 点：1.86CQ BQ I I mA β=≈uA 、i R 和o R 的阐发： '26(1)952be bb EQmVr r I β=++≈Ω,(//)95c L u beR R A r β=-≈-//952i b be R R r =≈Ω,3o c R R k ==Ω.(2)设Us = 10mV （有效值）,则3.2ii s s iR U U mV R R =⋅=+；304o u i U A U mV =⋅=若C3开路,则：//[(1)]51.3i b be e R R r R k β=++≈Ω,// 1.5c Lu eR R A R ≈-≈- 9.6ii s s iR U U mV R R =⋅=+,14.4o u i U A U mV =⋅=.2.14 更正图P2.14 所示各电路中的错误,使它们有可能缩小正弦波电压.要求保存电路的共漏接法.(a) (b)(c) (d)解：(a)源极加电阻RS ； (b)漏极加电阻RD ；(c)输入端加耦合电容； (d)在Rg 支路加−VGG, +VDD 改成−VDD更正电路如解图P2.14所示.(a)(b)(c) (d)解图P2.142.15已知图P2.21 (a)所示电路中场效应管的转移特性和输出特性辨别如图(b)、(c)所示. (1)利用图解法求解Q 点；(2)利用等效电路法求解uA 、i R 和o R . (a)(b) (c)解：(1)在转移特性中作直线GS D s u i R =-,与转移特性的交点即为Q 点；读出坐标值,得出1,2DQ GSQ I mA U V ==-.如解图P2.15(a)所示.(a) (b)在输出特性中作直流负载线()DS DD D d s u V i R R =-+,与2GSQ U V =-的那条输出特性曲线的交点为Q点,3DSQ U V ≈.如解图P2.21(b)所示.(2)首先画出交流等效电路（图略）,然后进行动态阐发.5u m d A g R =-=-； 1i g R R M ==Ω；5o d R R k ==Ω2.16已知图P2.16(a)所示电路中场效应管的转移特性如图(b)所示.求解电路的Q 点和u A .(a) (b)图P2.16解：(1)求Q 点：按照电路图可知,3GSQ GG U V V ==.从转移特性查得,当3GSQ U V =时的漏极电流：1DQ I mA =因此管压降 5DSQ DD DQ d U V I R V =-=.(2)求电压缩小倍数：∵2/m g mA V ==, ∴20u m d A g R =-=-2.17电路如图P2.17 所示.（1）若输出电压波形底部失真,则可采纳哪些措施？若输出电压波形顶部失真,则可采纳哪些措施？（2）若想增大u A ,则可采纳哪些措施？解：（1）输出电压波形底部失真,类似于NPN 型三极管的饱和失真,应降低Q,故可减小R2或增大R1、RS ；若输出电压波形顶部失真,则与上述相反,故可增大R2或减小R1、RS.（2）若想增大u A ,就要增大漏极静态电流以增大m g ,故可增大R2或减小R1、RS.2.18图P2.18中的哪些接法可以组成复合管？标出它们等效管的类型（如NPN 型、PNP型、N 沟道结型…… )及管脚(b 、e 、c 、d 、g 、s ) .(a) (b) (c) (d)(e) (f) (g)图P2.18解：(a)不克不及.(b)不克不及.(c)组成NPN 型管,上端为集电极,中端为基极,下端为发射极.(d)不克不及.(e)不克不及.(f)组成PNP 型管,上端为发射极,中端为基极,下端为集电极.(g)组成NPN型管,上端为集电极,中端为基极,下端为发射极.第3章多级缩小电路自测题一、现有基本缩小电路：按照要求选择合适电路组成两级缩小电路.(1)要求输入电阻为1kΩ至2kΩ,电压缩小倍数大于3000 ,第一级应采取( A ),第二级应采取( A ).(2)要求输入电阻大于10MΩ,电压缩小倍数大于300 ,第一级应采取( D ),第二级应采取( A ).(3)要求输入电阻为100kΩ~200kΩ,电压缩小倍数数值大于100 , 第一级应采取( B ),第二级应采取( A ).(4)要求电压缩小倍数的数值大于10 ,输入电阻大于10MΩ,输出电阻小于100Ω,第一级应采取( D ),第二级应采取( B ).(5)设信号源为内阻很大的电压源,要求将输入电流转换成输出电压,且1000o ui iU A I =>,输出电阻Ro ＜100 ,第一级应采取采取( C ),第二级应( B ).二、选择合适答案填入空内.(1)直接耦合缩小电路存在零点漂移的原因是( C、D ).A．电阻阻值有误差B．晶体管参数的分离性C．晶体管参数受温度影响 D．电源电压不稳(2)集成缩小电路采取直接耦合方法的原因是( C ).A．便于设计B．缩小交流信号 C．不容易制作大容量电容(3)选用差动缩小电路的原因是( A ).A．克服温漂 B．提高输入电阻 C．稳定缩小倍数(4)差动缩小电路的差模信号是两个输入端信号的( A ),共模信号是两个输入端信号的( C ).(5)用恒流源取代长尾式差动缩小电路中的发射极电阻,将使单端电路的( B ).A ．差模缩小倍数数值增大B ．抑制共模信号能力增强 C ．差模输入电阻增大(6)互补输出级采取共集形式是为了使( C ).三、电路如图T3·3所示,所有晶体管均为硅管,β均为200,'200bb r =Ω,静态时0.7BEQ U V ≈.试求： (1)静态时Tl 管和T2管的发射极电流.(2)若静态时0O u >,则应如何调节Rc2的值才干使0O u =？若静态0O u =V,则Rc2=？,电压缩小倍数为多少？解：(1)T3管的集电极电流333()/0.3C Z BEQ E I U U R mA =-=静态时Tl 管和T2管的发射极电流120.15E E I I mA ==(2)若静态时0O u >,则应减小Rc2.当0I u = 时0O u =, T4管的集电极电流44/0.6CQ EE c I V R mA ==.Rc2的电流及其阻值辨别为：242420.147c CQ R C B C I I I I I mA β=-=-=,电压缩小倍数求解过程如下：'2226(1)35be bb EQ mV r r k I β=++≈Ω图T3·3习题3.1判断图P3.1所示各两级缩小电路中T1和T2管辨别组成哪种基本接法的缩小电路.设图中所有电容对于交流信号均可视为短路.(a) (b)(c)(d)(e)(f)图P3.1解：(a)共射,共基 (b)共射,共射 (c)共射,共射(d)共集,共基 (e)共源,共集(f)共基,共集3.2 设图P3.2所示各电路的静态任务点均合适,辨别画出它们的交流等效电路,并写出u A 、i R 和o R 的表达式.(a) (b)(c) (d)解：(1)图示各电路的交流等效电路如解图P3.2所示.(2)各电路的u A 、i R 和o R 的表达式辨别为：(a)：[]{}122232311223//(1)(1)(1)be u be be R r R R A R r r R ββββ+++=-⋅+++； 11i be R R r =+； 2232//1be o r R R R β+=+ (b)：123224112322(1)(////)()(1)(////)be u be be be R R r R A r R R r r βββ+=+⋅-++ 111232//[(1)(////)]i be be R R r R R r β=++； 4o R R =(c)：1222231122{//[(1)]}[](1)be d u be be dR r r R A r R r r ββββ++=-⋅-+++ 11i be R R r =+； 3o R R =(d)：2846722[(//////)]()u m be be R A g R R R r r β=-⋅-123//i R R R R =+；8o R R = (a)(b)(c)(d)3.3基本缩小电路如图P3.3(a)、(b)所示,图(a)虚线框内为电路Ⅰ,图(b)虚线框内为电路Ⅱ.由电路Ⅰ、Ⅱ组成的多级缩小电路如图(c)、(d)、(e)所示,它们均正常任务.试说明图(c)、(d)、(e)所示电路中(1)哪些电路的输入电阻较大；(2)哪些电路的输出电阻较小；(3)哪个电路的电压缩小倍数最大.(a)(b)(c)(d)(e)解：(1)图(d)、(e)所示电路的输入电阻比较大；(2)图(c)、(e)所示电路的输出电阻比较小；(3)图(e)所示电路的电压缩小倍数最大.3.4电路如图P3.l (a) (b)所示,晶体管的β均为150 ,ber均为2kΩ,Q点合适.求解u A、i R和o R.解：在图(a)所示电路中∵2121111beuberArββ⋅+=-≈-；2322225ubeRArβ==；∴12225u u uA A A=⋅≈-121//// 1.35i beR R R r k=≈Ω；33oR R k==Ω.在图(b)所示电路中 ∵11211(//)136be u be R r A r β⋅=-≈-；242275u be R A r β=-=-∴1210200u u u A A A =⋅≈5231(//)//2i be R R R R r k =+≈Ω； 41o R R k ==Ω3.5电路如图P3.l(c)、(e)所示,晶体管的β均为200 , be r 均为3k Ω.场效应管的gm 为15mS ; Q 点合适.求解u A 、i R 和o R .解：在图(c)所示电路中13211(//)125be u be R r A r β⋅=-≈-；2422133.3u be R A r β=-=-1216666.7u u u A A A =⋅≈；11//3i be R R r k =≈Ω；42o R R k ==Ω在图(e)所示电路中1230u u u A A A =⋅≈-；110M i R R ==Ω；24//251be o r R R R β+=≈Ω+3.6图P3.6所示电路参数理想对称,晶体管的β均为100,'100bb r =Ω,0.7BEQ U V ≈.试求Rw 的滑动端在中点时T1管和T2管的发射极静态电流EQ I 以及动态参数Ad 和Ri.解：Rw 滑动端在中点时T1管和T2管的发射极静态电流EQ I 阐发如下： ∵22WBEQ EQ EQ e EE R U I I R V +⋅+= ∴0.51722EE BEQEQ We V U I mA R R -=≈+动态参数Ad 和Ri 阐发如下：3.7电路如图P3.7所示,T1和T2两管的β均为140,be r 均为4kΩ.试问：若输入直流信号mV u I 201=,mV u I 102=,则电路的共模输入电压?=Ic u 差模输入电压?=Id u 输出动态电压?=∆o u解：电路的共模输入电压IC u 、差模输入电压Idu 、差模缩小倍数d A 和动态电压O u ∆ 辨别为：12152I I IC u u u mV +==； 1210Id I I u u u mV =-=1752cd beR A r β=-≈-； 1.75O d Id u A u V ∆==-3.8电路如图P3.8所示,Tl 和T2的低频跨导gm 均为10mS.试求解差模缩小倍数和输入电阻.解：差模缩小倍数和输入电阻辨别为：200d m d A g R =-=-； i R =∞.3.9试写出图P3.9所示电路Ad 和Ri 的近似表达式.设Tl 和T2的电流缩小系数辨别为β1和β2,b -e 间动态电阻辨别为1be r 和2be r .解：Ad 和Ri 的近似表达式辨别为12112(//)2(1)Lc d be be R R A r r βββ≈-++； 1122[(1)]i be be R r r β=++3.10电路如图P3.10 所示,Tl~T5的电流缩小系数辨别为β1~β5 , b -e 间动态电阻辨别为rbe1~rbe5,写出Au 、Ri 和Ro 的表达式.解：Au 、Ri 和Ro 的表达式阐发如下：∴123Ou u u u Iu A A A A u ∆==⋅⋅∆; 12i be be R r r =+;5675//1be o r R R R β+=+3.11电路如图P3.11所示.已知电压缩小倍数为-100 ,输入电压uI 为正弦波,T2和T3管的饱和压降UCES=1V .试问：(1)在不失真的情况下,输入电压最大有效值Uimax 为多少伏？(2)若Ui= 10mV （有效值）,则Uo ＝？若此时R3开路,则Uo ＝？若R3短路,则Uo ＝？解：(1)最大不失真输出电压有效值为:7.78om U V =≈ 故在不失真的情况下,输入电压最大有效值：max 77.8omi uU U mV A =≈ (2)Ui= 10mV ,则Uo ＝1V （有效值）.若R3开路,则Tl 和T3组成复合管,等效13βββ=, T3可能饱和,使得11O U V =-（直流）;若R3短路,则11.3O U V =（直流）.第4章 集成运算缩小电路自测题一、选择合适答案填入空内.(1)集成运放电路采取直接耦合方法是因为( C ).(2)通用型集成运放适用于缩小( B ).(3)集成运放制造工艺使得同类半导体管的( C ).(4)集成运放的输入级采取差分缩小电路是因为可以( A ).(5)为增大电压缩小倍数,集成运放的中间级多采取( A ).二、判断下列说法是否正确,用“√”和“×”暗示判断结果.(1)运放的输入失调电压UIO是两输入端电位之差.( ×)(2)运放的输入失调电流IIO是两输入端电流之差.( √)(3)运放的共模抑制比cdCMR A A K =.( √) (4)有源负载可以增大缩小电路的输出电流.( √)(5)在输入信号作用时,偏置电路改动了各缩小管的动态电流.( ×)三、电路如图T4.3 所示,已知β1＝β2＝β3= 100 .各管的UBE 均为0.7V , 试求IC2的值.解：阐发预算如下：00202211B B B B I I I I ββββ++==++；22021C B B I I I ββββ+==⋅+.比较上两式,得 四、电路如图T4.4所示.(1)说明电路是几级缩小电路,各级辨别是哪种形式的缩小电路（共射、共集、差放… … ）;(2)辨别说明各级采取了哪些措施来改良其性能指标（如增大缩小倍数、输入电阻… … ）.解：(1)三级缩小电路,第一级为共集−共基双端输入单端输出差分缩小电路,第二级是共射缩小电路,第三级是互补输出级.(2)第一级采取共集−共基形式,增大输入电阻,改良高频特性；利用有源负载(T5 、T6)增大差模缩小倍数,使单端输出电路的差模缩小倍数近似等于双端输出电路的差模缩小倍数,同时减小共模缩小倍数.第二级为共射缩小电路,以T7、T8组成的复合管为缩小管、以恒流源作集电极负载,增大缩小倍数.第三级为互补输出级,加了偏置电路,利用Dl、D2的导通压降使T9和T10在静态时处于临界导通状态,从而消除交越失真.习题4.1按照下列要求,将应优先考虑使用的集成运放填入空内.已知现有集成运放的类型是：①通用型②高阻型③高速型④低功耗型⑤高压型⑥大功率型⑦高精度型(1)作低频缩小器,应选用( ① ).(2)作宽频带缩小器,应选用( ③ ).(3)作幅值为1μV以下微弱信号的量测缩小器,应选用( ⑦ ).(4)作内阻为100kΩ.信号源的缩小器,应选用( ② ).(5)负载需5A电流驱动的缩小器,应选用( ⑥ ).(6)要求输出电压幅值为±80V的缩小器,应选用( ⑤).(7)宇航仪器中所用的缩小器,应选用( ④ ).4. 2 已知几个集成运放的参数如表P4.3 所示,试辨别说明它们各属于哪种类型的运放.表P4.3解：A1为通用型运放,A2为高精度型运放,A3为高阻型运放,A4为高速型运放.4.3多路电流源电路如图P4.3所示,已知所有晶体管的特性均相同,UBE 均为0.7V.试求IC1、IC2各为多少.解：因为Tl 、T2、T3的特性均相同,且UBE 均相同,所以它们的基极、集电极电流均相等,设集电极电流为IC.先求出R 中电流,再求解IC1、IC2. 当(1)3ββ+>>时,12100C C R I I I A μ=≈=.4.4电路如图P4.4所示,Tl 管的低频跨导为gm , Tl 和T2管d-s 间的动态电阻辨别为rds1和rds2.试求解电压缩小倍数/u O I A u u =∆∆的表达式.解：由于T2和T3 所组成的镜像电流源是以Tl 为缩小管的共射缩小电路的有源负载, Tl 和T2管d -s 间的动态电阻辨别为rds1和rds2,所以电压缩小倍数uA 的表达式为：1212(//)(//)O D ds ds u m ds ds I Iu i r r A g r r u u ∆∆===-∆∆. 4.5电路如图P4.5所示,Tl 与T2管特性相同,它们的低频跨导为gm ; T3与T4管特性对称；T2与T4管d-s 间的动态电阻辨别为rds2和rds4.试求出电压缩小倍数12/()u O I I A u u u =∆∆-的表达式.解：在图示电路中：1234D D D D i i i i ∆=-∆≈∆=∆；242112O D D D D D i i i i i i ∆=∆-∆≈∆-∆=-∆121()2I I D m u u i g ∆-∆=⋅； 12()Om I I i g u u ∆≈∆-∴电压缩小倍数：24241212(//)(//)()()O O ds ds u m ds ds I I I I u i r r A g r r u u u u ∆∆==-≈∆-∆-4.6电路如图P4.6所示,具有理想的对称性.设各管β均相同.(1)说明电路中各晶体管的作用； (2)若输入差模电压为12()I I u u -产生的差模电流为D i ∆,则电路的电流缩小倍数Oi Di A i ∆==∆？ 解：(1)图示电路为双端输入、单端输出的差分缩小电路.Tl 和T2 、T3和T4辨别组成的复合管。
模拟电子技术基础第四版课后答案 (3)

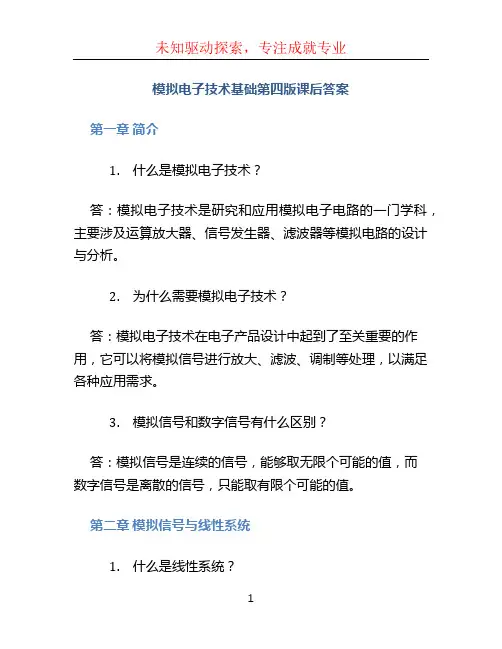

模拟电子技术基础第四版课后答案第一章简介1.什么是模拟电子技术？答：模拟电子技术是研究和应用模拟电子电路的一门学科，主要涉及运算放大器、信号发生器、滤波器等模拟电路的设计与分析。
2.为什么需要模拟电子技术？答：模拟电子技术在电子产品设计中起到了至关重要的作用，它可以将模拟信号进行放大、滤波、调制等处理，以满足各种应用需求。
3.模拟信号和数字信号有什么区别？答：模拟信号是连续的信号，能够取无限个可能的值，而数字信号是离散的信号，只能取有限个可能的值。
第二章模拟信号与线性系统1.什么是线性系统？答：线性系统是指其输出与输入之间存在线性关系的系统，即输出信号是输入信号的线性组合。
2.什么是阻抗？答：阻抗是指电路对交流信号的阻碍程度，它是由电阻和电抗两部分组成。
3.如何计算电路的功率？答：电路功率可以通过电压和电流的乘积来计算，即功率等于电压乘以电流。
第三章运算放大器1.什么是运算放大器？答：运算放大器是一种用于放大和处理模拟信号的电子器件，它具有高增益、高输入阻抗和低输出阻抗的特点。
2.运算放大器的特性有哪些？答：运算放大器具有输入阻抗高、增益稳定、频率响应平坦、输出阻抗低等特性。
3.运算放大器的反馈有哪些类型？答：运算放大器的反馈有正反馈和负反馈两种类型。
第四章滤波器1.什么是滤波器？答：滤波器是用于滤除或衰减特定频率信号的电路，分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等类型。
2.滤波器的工作原理是什么？答：滤波器的工作原理是利用电阻、电容和电感等元件来对特定频率的信号进行衰减或通过。
3.什么是通带和阻带？答：通带是指滤波器可以通过的频率范围，而阻带是指滤波器会衰减或阻止的频率范围。
第五章放大器1.什么是放大器？答：放大器是一种用于增加信号幅度的电路，它可以将输入信号放大到较大的幅度，以满足信号处理和传输的要求。
2.放大器的分类有哪些？答：放大器可以根据放大器所用的元件类型（如晶体管、真空管等）和工作方式（如A类放大器、B类放大器等）进行分类。
模拟电子技术基础习题答案
ID
10 - 0.7
10 103
0.93 （mA）
（2）小信号工作情况分析。二极管采用交流小信号模型，等效电路如解图 1.3.6（b）
所示。此电路中只有交流分量，称为交流通路，它反映电路的动态工作情况。
当ui 17V时，D1截止，D2导通，uO 17V 17V ui 18V时，D1导通，D2导通，uO ui ui 18V时，D1导通，D2截止，uO 18V
图略
1.4.1 现有两只稳压管，它们的稳定电压分别为 6V 和 8V，正向导通电压为 0.7V。试问：
（1）若将它们串联相接，则可得到几种稳压值？各为多少？ （2）若将它们并联相接，则又可得到几种稳压值？各为多少？ 解：（1）两只稳压管串联时可得 1.4V、6.7V、8.7V 和 14V 等四种稳压值。
中各二极管是否导通，并求出电路的输出电压 Uo。
1
图 P1.3.1
解：二极管 D1 截止，D2 导通，UO=-2.3V 1.3.2 电路如图 P1.3.2 所示，已知 ui＝10sinω t(v)，试画出 ui 与 uO 的波形。设二极管正向导
通电压可忽略不计。
图 P1.3.2
解：当 ui>0V 时，D 导通，uo =ui；当 ui≤0V 时，D 截止，uo=0V。ui 和 uo 的波形如解图 1.3.2 所示。
模拟电子技术基础习题答案
电子技术课程组 2016.9.15
目录
第 1 章习题及答案 ................................................................................................................... 1 第 2 章习题及答案 ................................................................................................................. 14 第 3 章习题及答案 ................................................................................................................. 36 第 4 章习题及答案 ................................................................................................................. 45 第 5 章习题及答案 ................................................................................................................. 55 第 6 章习题及答案 ................................................................................................................. 70 第 7 章习题及答案 ................................................................................................................. 86 第 8 章习题及答案 ............................................................................................................... 104 第 9 章习题及答案 ............................................................................................................... 117 第 10 章习题及答案 ............................................................................................................. 133 模拟电子技术试卷 1 ............................................................................................................ 146 模拟电子技术试卷 2 ............................................................................................................ 152 模拟电子技术试卷 3 ............................................................................................................ 158
模拟电子技术基础第四版习题解答
图T1.3解：U O1=1.3V , U O2=0V , U O3=-1.3V , U O4=2V , U O5=1.3V , U O6=-2V 。
四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4 所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，?=100，U BE =0.7V 。
试问：(1)R b =50k ?时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BE B bV U I A R μ-==， 2.6C B I I mA β==,2O CC C c U V I R V =-=。
图T1.5(2)∵ 2.86CC BE CS cV U I mA R -==， /28.6BS CS I I A βμ== ∴45.5BB BE b BSV U R k I -==Ω 六、测得某放大电路中三个MOS 管的三个电极的电位如表Tl.6 所示，它们的开启电压也在表中。
试分析各管的工作状态（截止区、恒流区、可变电阻区），并填入表内。
图P1.2 解图P1.2解：i u 与o u 的波形如解图Pl.2所示。
1.3电路如图P1.3所示，已知t u i ωsin 5=(V )，二极管导通电压U D =0.7V 。
试画出i u 与o u 的波形图，并标出幅值。
图P1.3 解图P1.3解：波形如解图Pl.3所示。
1.4电路如图P1.4所示, 二极管导通电压U D =0.7V ,常温下mV U T 26≈，电容C 对交流信号可视为短路；i u 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流的有效值为多少？解：二极管的直流电流其动态电阻:/10D T D r U I ≈=Ω 图P1.4故动态电流的有效值：/1d i D I U r mA =≈1.5现有两只稳压管，稳压值分别是6V 和8V ，正向导通电压为0.7V 。
模拟电子技术基础习题答案
解：二极管 D1 截止，D2 导通，UO=-2.3V 1.3.2 电路如图 P1.3.2 所示，已知 ui＝10sinω t(v)，试画出 ui 与 uO 的波形。设二极管正向导 通电压可忽略不计。
图 P1.3.2
解：当 ui>0V 时，D 导通，uo =ui；当 ui≤0V 时，D 截止，uo=0V。ui 和 uo 的波形如解图 1.3.2 所示。
解图 1.3.6 模型电路 （a）恒压降模型电路（b）交流小信号模型电路
（1）静态分析。二极管采用恒压降模型，等效电路如解图 1.3.6（a）所示。此电路中 只有直流分量，称为直流通路，它反映电路的静态工作情况。根据直流通路可知
ID
10 - 0.7 0.93 （mA） 10 10 3
（2）小信号工作情况分析。二极管采用交流小信号模型，等效电路如解图 1.3.6（b） 所示。此电路中只有交流分量，称为交流通路，它反映电路的动态工作情况。 二极管的交流等效电阻 rd 为：
2
图 P1.3.4
解：对输入电压 uI1 和 uI2 的进行分情况讨论，共有四种组合，分别进行讨论： （1）ui1=0.3V，ui2=0.3V，将两个二极管从电路中断开，可知 D1、D2 承受的正向电压 不足以导通，所以均截止。此时 uO=0V； （2）ui1=5V，ui2=0.3V，将两个二极管从电路中断开，可知 D1 承受正向电压导通，导 通压降 0.7V，此时 uO=4.3V，且使 D2 管阳极（0.3V）比阴极（4.3V）电位低，D2 承受反向 电压而截止，结果是 uO=4.3V； （3）ui1=0.3V，ui2=5V，将两个二极管从电路中断开，可知 D2 承受正向电压导通，导 通压降 0.7V，此时 uO=4.3V，且使 D1 管阳极（0.3V）比阴极（4.3V）电位低，D1 承受反向 电压而截止，结果是 uO=4.3V； （4）ui1=5V，ui2=5V，将两个二极管从电路中断开，可知 D1、D2 承受相同的正向电压， 均处于导通状态，导通压降 0.7V，此时 uO=4.3V。 uO 的波形如解图 1.3.4 所示。
模拟电子技术基础(第四版)答案
（2）估算 ：
（3）
（4） ，频率特性曲线略。
三、（1）60 103
（2）10 10
（3）
习题
5.1（1） ①①
（2） ①①①③
5.2
5.3
5.4（1）直接耦合；
（2）三级；
（3）当f＝104Hz时，φ’＝－135o；当f＝105Hz时，φ’＝－270o。
5.5
5.6（1）
2.4空载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝6V；最大不失真输出电压峰值约为5.3V。
带载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝3V；最大不失真输出电压峰值约为2.3V。
2.5（1）×（2）×（3）×（4）√（5）×（6）×（7）×（8）√
（9）√（10）×（11）×（12）√
二、（1）×（2）√（3）√（4）√（5）×
三、
四、（1）三级放大电路，第一级为共集-共基双端输入单端输出差分放大电路，第二级是共射放大电路，第三级是互补输出级。
（2）第一级：采用共集-共基形式，增大输入电阻，改善高频特性；利用有源负载（T5、T6）增大差模放大倍数，使单端输出电路的差模放大倍数近似等于双端输出电路的差模放大倍数，同时减小共模放大倍数。
（2）图略。
5.7
图略。
5.8（1）（a）（2）（c）（3）（c）
5.9
5.10（1）C1（Rs＋Ri）＝C2（Rc＋RL），C1:C2＝5 : 1。
（2）
5.11 减小，因为在同样幅值的 作用下， 将减小， 随之减小， 必然减小。
fL减小，因为少了一个影响低频特性的电容。
fH减小，因为 会因电压放大倍数数值的减小而减小。
4.16T1－共射电流的放大管，T2和T3－互补输出级，T4、T5、R2－消除交越失失真。
模拟电子技术基础第四版习题解答完整版
模拟电子技术基础第四版习题解答Document serial number【NL89WT-NY98YT-NC8CB-模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √)GSU大于零，则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。
图解：U O1=, U O2=0V, U O3=, U O4=2V, U O5=, U O6=-2V。
四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图所示电路中U O1和U O2各为多少伏。
(a) (b)图解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
五、电路如图所示，V CC =15V ，=100，U BE =。
模拟电子技术基础(第四版)习题解答40p()
第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( × )(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √ )GS(6)若耗尽型N 沟道MOS 管的U大于零，则其输入电阻会明显变小。
GS( × )二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
模拟电子技术基础第四版课后答案第二章
第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。
(×)2.可以说任何放大电路都有功率放大作用。
(√)3.放大电路中输出的电流和电压都是有源元件提供的。
(×)4.电路中各电量的交流成分是交流信号源提供的。
(×)5.放大电路必须加上合适的直流电源才能正常工作。
(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。
(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。
(×)二．试分析图T2.2各电路是否能放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
(a) (b) (c)(d) (e) (f)(g) (h) (i)图T2.2解：图(a)不能。
V BB将输入信号短路。
图(b)可以。
图(c)不能。
输入信号与基极偏置是并联关系而非串联关系。
图(d)不能。
晶体管基极回路因无限流电阻而烧毁。
图(e)不能。
输入信号被电容C2短路。
图(f)不能。
输出始终为零。
图(g)可能。
图(h)不合理。
因为G -S 间电压将大于零。
图(i)不能。
因为T 截止。
三．在图T2.3 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。
填空：要求先填文字表达式后填得数。
(1)当0iU V =&时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =， 则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。
(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =&( /o i U U - )≈( -120 )。
模拟电子技术基础第四版习题解答
第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √)(2)因为N 型半导体的多子是自由电子，所以它带负电。
( × )(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保R大的特点。
( √ )证其GSU大于零，则其输入电阻会明显变小。
( × )(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3解：U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。
四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BE B bV U I A R μ-==， 2.6C B I I mA β==,2O CC C c U V I R V =-=。
第1章模拟电子技术基础(第4版)课后习题答案(周良权)
《模拟电子技术基础》第4版习题解答第1章半导体二极管及其基本应用电路一、填空题1．1 在杂质半导体中，多数载流子的浓度主要取决于，而少数载流子的浓度则与有很大关系。
1．2 在N型半导体中，多子是，少子是；在P型半导体中，多子是，少子是。
1．3二极管具有性；当时，二极管呈状态；当时，二极管呈状态。
1．4 2APl2型二极管是由半导体材料制成的；2CZ52A型二极管是由半导体材料制成的。
1．5在桥式整流电路中接入电容C(与负载并联)滤波后，输出电压较未加C时，二极管的导通角，输出电压随输出电流的增大而。
二、选择正确答案填空(只需选填英文字母)1．6二极管正向电压从0．7 V增大15％时，流过的电流增大(a．15％；b．大于15％；c．小于15％)。
1．7当温度升高后，二极管的正向压降将，反向电流将(a．增大；b．减小；c．不变)。
1．8利用二极管的组成整流电路(a1．正向特性；b1．单向导电性；c1．反向击穿特性)。
稳压二极管工作在状态下，能够稳定电压(a2．正向导通；b2．反向截止；c2．反向击穿)。
三、判断下列说法是否正确(用√或×号表示)1．9在N型半导体中，掺入高浓度的三价杂质，可以改型为P型半导体。
( )1．10 PN结的伏安特性方程可以描述PN结的正向特性和反向特性，也可以描述其反向击穿特性。
( )1．11 在桥式整流电路中，如用交流电压表测出变压器二次侧的交流电压为40 V，则在纯电阻负载两端用直流电压表测出的电压值约为36 V。
( ) 1．12光电二极管是受光器件，能将光信号转换为电信号。
( ) 解答：1.1 杂质浓度温度1.2 电子空穴空穴电子1.3 单向导电性 正向偏置 导通 反向偏置 截止1.4 N 型锗材料 N 型硅材料1.5 增大 减小 减小1.6 （b ）1.7 （b ） （a ）1.8 （b 1） （c 2）1.9 （√）1.10 （×）1.11 （√）1.12 （√）1．13某硅二极管在室温下的反向饱和电流为910-A ，求外加正向电压为0．2 V 、0．4 V 时二极管的直流电阻R D 。
模拟电子技术基础第四版课后答案 (4)
模拟电子技术基础第四版课后答案第一章简介1. 什么是模拟电子技术？模拟电子技术是研究和应用模拟电路原理和技术的学科，主要用于处理连续变化的信号。
与数字电子技术相对应，模拟电子技术涉及到模拟信号的生成、调制、传输和处理等方面。
2. 为什么要学习模拟电子技术？模拟电子技术在各个领域都有广泛的应用，特别是在电子设备和电子系统设计方面。
学习模拟电子技术可以帮助我们理解和掌握电子设备的基本原理和工作方式，为我们将来的工作和研究提供必要的基础。
3. 模拟电子技术的基本原理是什么？模拟电子技术的基本原理包括模拟信号的表示、传输、放大、滤波、调制、调节和混合等方面。
其中，模拟信号的表示通常使用连续的函数来描述；模拟信号的传输要考虑信号的失真和噪声；放大器可以将小信号放大到合适的幅度；滤波器可以筛选出感兴趣的频率成分；调制可以将模拟信号转换为调制信号等。
第二章基本电子元器件1. 什么是电子元器件？电子元器件是指用于构成电子电路的基本元件，它们可以作为电子电路的构建模块。
常见的电子元器件包括电阻、电容、电感、二极管、三极管和集成电路等。
2. 电阻的基本特性是什么？电阻是一种用于限制电流流动的元件，它的特性主要包括阻值、功率和温度系数。
阻值是电阻对电流的阻碍程度，单位是欧姆（Ω）；功率是电阻可以承受的最大功耗，单位是瓦特（W）；温度系数是电阻阻值随温度变化的程度。
3. 电容的基本特性是什么？电容是一种储存电荷的元件，它的特性主要包括电容值、工作电压和损耗因子。
电容值是电容可以储存的最大电荷量，单位是法拉（F）；工作电压是电容可以承受的最大电压，单位是伏特（V）；损耗因子是电容对电流的阻碍程度。
4. 电感的基本特性是什么？电感是一种存储能量的元件，它的特性主要包括电感值、工作电流和品质因数。
电感值是电感可以存储的最大能量量，单位是亨利（H）；工作电流是电感可以承受的最大电流，单位是安培（A）；品质因数是电感的能量储存效率。
第4章2模拟电子技术基础(第4版)课后习题答案(周良权)
4.17（1）E3E12300 I I ==μA ，因I R 2=I C3，所以BE 2210100.7k 31 k 0.3R U R I --==Ω=Ω（2）因单端输出，差模电压放大倍数为 1d be 160=6022u R A r β⨯20==⨯10差模输入电阻： id be =220 k R r =Ω（3）静态时，U o =10–I C2·R 1=(10– 0.15×20) V=7 V ，输入信号U 后，U o =4 V ，则输出变化量ΔU o =(4–7)V= –3 V 故 o d 3V 50 m V 60u U U A ∆-===- 4.18 CC BE REF 1260.7mA 1.1 mA 4.70.051V U I R R --===++2C2REF 32C3REF 451 m m 50051 m m 200R I I R R I I R ≈=⨯1.1A =0.11A ≈=⨯1.1A =0.28 A4.19 如表题解4.19所示。
续表4.20 理想运放的主要特点：开环差模电压放大倍数o u A →∞；输入阻抗R id →∞；输出阻抗o 0R →；共模抑制比CMR K →∞；带宽BW →∞；转换速率R S →∞；失调电压、失调电流及温漂均为零。
由于实际运放的技术指标与理想运放的技术指标比较接近。
在分析运放组成的电路时，用理想运放代替实际运放使分析计算大大简化，而带来的误差并不大，在工程计算中是完全允许的。
但是若需要对运算结果专门进行误差分析时，则必须考虑实际运放的运放参数。
因运算精度直接与实际运放的技术指标有关。
4.21 理想运放工作在线性区的特点：u +=u –，i +=i –=0。
理想运放工作在非线性区时的特点：当+u u ->，u o = –U om ，当+u u -<时，U o = +U om ，且i +=i –=0。
其中U om 是运放正向或反向的最 大值。
模拟电子技术基础(第四版)习题解答
图 Pl.14
(a)
(b)
解图 Pl.14
8
解： 在场效应管的恒流区作横坐标的垂线 (如解图 Pl.14 (a)所示 ),读出其与各条曲 线交点的纵坐标值及 u G S 值，建立 i D f ( uG S ) 坐标系，描点，连线，即可得到转移 特性曲线，如 解图 Pl.14 (b) 所示。
1.15 电路如 图 P1.15 所示，T 的输出特性如 图 Pl.14 所示 ,分析当 u I =4V、8V 、12V 三种情况下场效应管分别工作在什么区域。
因此， u GD u GS u DS
2V ，小于开启电压，
说明假设成立，即 T 工作在恒流区。
当 u I =12V 时，由于 V DD 12V ，必然使 T 工作在可变电阻区。
图 Pl.15
l.16 分别判断 图 Pl.16 所示各电路中的场效应管是否有可能工作在恒流区。
(a)
(b)
(c)
图 P1.16
其动态电阻 : rD U T / I D 10
故动态电流的有效值： I d U i / rD 1m A
图 P1.4
1.5 现有两只稳压管，稳压值分别是 6V 和 8V，正向导通电压为 (1) 若将它们串联相接，则可得到几种稳压值？各为多少？ (2) 若将它们并联相接，则又可得到几种稳压值？各为多少？
U I 15V 时， U O
RL
UI
R RL
5V ；
图 Pl.6
U I 35 V 时， U O
RL
UI
R RL
11.7 V
U Z ，∴ U O U Z 6V 。
0.1 (2) 当负载开路时， I Z
UI UZ R
29 mA I Z max
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
·6·第2章 半导体三极管及其基本放大电路一、填空题2．1 BJT 用来放大时，应使发射结处于 偏置，集电结处于 偏置；而工作在饱和区时，发射结处于 偏置，集电结处于 偏置。
2．2 温度升高时，BJT 的电流放大系数β ，反向饱和电流CBO I ，发射结电压BE U 。
2．3用两个放大电路A 和B 分别对同一个电压信号进行放大，当输出端开路时，OB OA U U =；都接人负载L R 电阻时，测得OB OA U U 〈，由此说明，电路A 的输出电阻比电路B 的输出电阻 。
2．4对于共射、共集和共基三种基本组态放大电路，若希望电压放大倍数大，可选用 组态；若希望带负载能力强，应选用 组态；若希望从信号源索取电流小，应选用 组态；若希望高频性能好，应选用 组态。
2．5 FET 是通过改变 来改变漏极电流(输出电流)的，所以它是一个 器件。
2．6 FET 工作在可变电阻区时，D i 与DS u 基本上是 关系，所以在这个区域中，FET 的d 、s 极间可以看成一个由GS u 控制的 。
2．7 FET 的自偏压电路只适用于 构成的放大电路；分压式自偏压电路中的栅极电阻S R 一般阻值很大，这是为了 。
二、选择正确答案填写(只需选填英文字母)2．8 BJT 能起放大作用的内部条件通常是：(1)发射区掺杂浓度 (a 1．高，b 1．低，c 1．一般)；(2)基区杂质浓度比发射区杂质浓度 (a 2．高，b 2．低，c 2．相同)，基区宽度 (a 3．高，b 3．窄，c 3．一般)；集电结面积比发射结面积 (a 4．大，b 4．小，c 4．相等)。
2．9 测得BJT I B =30μA 时，I C =2.4 mA ；I B =40μA 时，I C =3 mA ，则该管的交流电流放大系数β为 (a ．80，b ．60，c ．75)。
2．10用万用表判别放大电路中处于正常工作的某个BJT 的类型(指NPN 型还是PNP 型)与三个电极时，以测出 最为方便(a ．各极间电阻，b ．各极对地电位，c ．各极电流)。
2．11 既能放大电压，也能放大电流的是 组态放大电路；可以放大电压，但不能放大电流的是 组态放大电路；只能放大电流，但不能放大电压的是 组态放大电路(a ．共射， b ．共集，c ．共基)。
2．12 某FET 的I DSS 为6 mA ，而I DQ 自漏极流出，大小为8 mA ，则该管是 (a ．P沟道JFET ， b ．N 沟道JFET ，c ．P 沟道耗尽型IGFET ，d ．N 沟道耗尽型IGFET ，e ．P 沟道增强型IGFET ，f ．N 沟道增强型IGFET)。
2．13 P 沟道增强型IGFET 的开启电压)(th GS U 为 (a 1．正值，b 1．负值，c 1．零·7·值)，P 沟道耗尽型IGFET 的夹断电压)(off GS U 为 (a 2．正值，b 2．负值，c 2．零值)。
三、判断下列说法是否正确(用、／或×号表示)2．14通常的BJT 在集电极和发射极互换使用时，仍有较大的电流放大作用。
( )2．15 有两个BJT ，其中第一个管子的1β=150，，I CEO1=200 μA ，第二个管子的2β=50，I CEO2=10μA ，其他参数一样。
由于1β>2β，因此第一个管子的性能优于第二个管子的性能。
( )2．16 BJT 的输入电阻be r 。
可以用万用表的“Ω”挡测出。
( )2．17 当输入电压为正弦波时，如果PNP 管共发射极放大电路发生饱和失真，则基极电流i B 的波形将正半波削波；( )集电极电流i C 波形将负半波削波；( )输出电压u O 的波形将正半波削波。
( )2．18 由于JFET 与耗尽型MOSFET 同属于耗尽型，因此在正常放大时，加于它们栅、源极间的电压u GS 只允许一种极性。
( )2．19 由于FET 放大电路的输入回路可视为开路，因此FET 放大电路输入端的耦合电容C b 一般可以比BJT 放大电路中相应的电容小得多。
( )解答：2.1 正向 反向 正向 正向 2.2 增大 增大 减小 2.3 大2.4 共射 共基 共集 共基 2.5 输入信号电压 电压型控制 2.6 线性增加 可变电阻 2.7 耗尽型FET （含JFET ） 减小R g1、R g2的分流作用 增大放大电路的输入电阻 2.8 (a 1) (b 2) (b 3) (a 4) 2.9 (b) 2.10 (b)2.11 (a) (c) (b) 2.12 (c)2.13 (b 1) (a 2) 2.14 (×) 2.15 (×) 2.16 (×)2.17 (×) (×) (√) 2.18 (×) 2.19 (√)2．20测得放大电路中两个BJT中的两个电极的电流如图题2．20所示。
(1)求另一电极电流的大小，并标出其实际极性；(2)判断是NPN管还是PNP管；(3)标出e、b、c电极；(4)估算β值。
2.20解答：（1）、（2）、（3）见图题解2.20（4）（a）β=I C/I B=1.8 mA/0.03 mA=60（b）β=I C/I B=2 mA/0.02 mA=100（a）（b）图题解2.202.21用直流电压表测得放大电路中的几个BJT的三个电极电位如表题2．21所示，试判断它们是NPN型还是PNP型，是硅管还是锗管，并确定每个管子的e、b、c极。
2.21解答：ⅠⅡⅢⅣ·8·U1/V 2.8 b 2.9 b8.5 c 8.8 bU2/V 2.1 e 2.6 e8.8 b 5.5 cU3/V 2.7 c7.5 c8.7 e8.3 e管型NPN硅管NPN锗管PNP硅管PNP锗管2.22某BJT的极限参数，I CM=100 mA，P CM：150 mW，U(BR)CEO=30 V，若它的工作电压U CE=10 V，则工作电流I C不得超过多大?若工作电流Ic=1 mA，则工作电压的极限值应为多少?2.22解答：若U CE=10 V，则I C≤P CM/U CE=150 mW/10 V=15 mA；若I C=1 mA，则U CE=P CM/I C=150 mW/1 mA=150 V，此电压大于U(BR)CEO=30 V，故工作电压的极限值应为30 V。
2．23对于图题2．23所示固定偏流式放大电路，已知I C=1．5 mA，V CC =12 V，β=20，若要求A u=80，求该电路的R b和R c。
设电路中的BJT为硅管。
2.23解答：I B=I C/β=1.5 mA/20=0.075 mAR b=(12–0.7) V/0.075 mA=151 kΩr be=300 Ω+(1+20)×26 mV/1.5 mA=664 ΩR c=A u r be/β=80×0.664 kΩ/20=2.66 kΩ2.24图题2．24所示放大电路中BJT为硅管，β=50，今用直流电压表测出了8组不同的U B、U E、U C值，如表题2．24所示，试分析各组电路的工作是否正常，若不正常，指出其可能出现的问题(如元件短路或断路)2.24解答：图题2.24所示电路在正常放大时·9·I B=(5–0.7) V/[200+(50+1)×0.1] kΩ=0.021 mAI E≈I C=50×0.021 mA=1.05 mAU B=0.7 V+1.05 mA×0.1 kΩ=0.81 VU E=1.05 mA×0.1 kΩ≈0.11 VU C=5 V–1.05 mA×2 kΩ=2.9 V将以上数据与表题2.24中的数据比较分析，得出结论列入表中：ⅠⅡⅢⅣⅤⅥⅦⅧU B/V 0 0.81 0.71 0.7 0 5 0.91 指针微动U E/V 0 0.11 指针微动0 0 0 0.21 指针微动U C/V 0 2.86 5 2.85 5 5 0.91 5结论电源未接入不能正常工作处于正常放大工作状态三极管内部集电结断路不能正常工作R e短路电路能正常放大R b断路电路不能正常工作三极管内部发射结断路或R e断路不能正常工作三极管内部集电结短路或外部b、c极之间短路不能正常工作三极管内部发射结短路或外部b、e极之间短路不能正常工作2．25 用直流电压表测得几个BJT的U BE和U CE如表题2．25所示，试问它们各处于何种工作状态?它们是NPN管还是PNP管?2.25解答：解答见下表ⅠⅡⅢⅣⅤⅥU BE/V –2 0.7 0.7 –0.3 –0.3 2U CE/V 5 0.3 5 –4 –0.1 –4工作状态截止饱和放大放大饱和截止管型NPN NPN NPN PNP PNP PNP·10··11·时，试分析BJT 各处于什么工作状态，并估算出集电极电流I C 。
2.26解答：当S 与A 点连接时，设三极管工作在放大区，则I B =(V CC –U BE )/R 1=(12–0.7) V/40 kΩ≈0.283 mA I C =50×0.283 mA=14.2 mA 此时I C R c =14.2 mA×1 kΩ=14.2 V>V CC ，不可能出现，三极管工作在饱和区，此时饱和管压降U CES ≈0.3 V ，则CS CC CES c ()/(120.3)V /1k 11.7mA I V U R =-=-Ω=当S 与B 点连接时，设三极管工作在放大区，则 B C CE CC C c (120.7)V /100k 0.113mA 500.113mA =5.65mA()(12 5.651)V =6.35VI I U V I R =-Ω≈=⨯=-=-⨯故知 C B E 6.35V,0.7V,0V U U U === 可见 B E C B ,U U U U >>说明三极管的发射结正偏，集电结反偏，处于放大工作状态。
当S 与C 点连接时，U B = –2 V ，发射结反偏，三极管工作在截止状态，则 B C 0,0I I ==2．27 由示波器测得由PNP 管组成的共射基本放大电路的输出波形如图题2．27(a)、(b)、(c)所示。
(1)试分析这些波形属于何种失真? (2)应如何调整电路参数以消除失真? 2.27解答：（1）图题2.27(a)为饱和失真，(b)为截止失真，(c)为两种失真均有； （2）为消除失真(a)增大R b ，(b)减小R b ，(c)减小输入信号。
·12· 型法求解下列问题：(1)不接负载电阻时的电压放大倍数； (2)接负载电阻R L =2 k Ω时的电压放大倍数； (3)电路的输入电阻和输出电阻；(4)信号源内阻R S =500 Ω时的源电压放大倍数。
