3.复合材料的增强材料课件

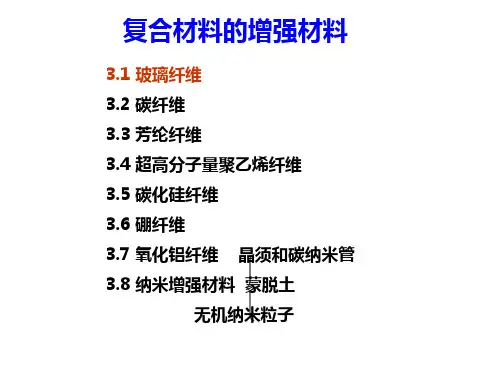

复合材料的增强材料
3.1 玻璃纤维 3.2 碳纤维 3.3 芳纶纤维 3.4 超高分子量聚乙烯纤维
3.5 碳化硅纤维
3.6 硼纤维 3.7 氧化铝纤维 3.8 纳米增强材料 晶须和碳纳米管 蒙脱土 无机纳米粒子
3.1.1 玻璃纤维的类型、成分及性能(1)
E 玻璃纤维 无碱玻璃，一种硼硅酸盐玻璃（碱金属氧化物含量低）； 良好的电气绝缘性及机械性能，但易被无机酸侵蚀； 广泛用于生产电绝缘材料、玻璃钢等。 C 玻璃纤维 中碱玻璃，耐酸性优于无碱玻璃，但电气性能、机械强度差低； 我国中碱玻纤占据玻纤产量的 60%，广泛用于玻璃钢的增强以及过滤
同时喷少量树脂使纤维网固定成形，然后将成形的纤维网片移入金 属模具中，注入树脂热压成形，即得制品。对于这种工艺的无捻粗
纱的性能要求与对喷射无捻粗纱的要求基本相同。
短切原丝与磨碎纤维
短切原丝
用于玻璃钢的短切原丝又分为热固性树脂（ BMC）用短切原丝
和热塑性树脂用短切原丝两大类。
增强热塑性塑料要求用无碱玻璃纤维，它强度高、电绝缘性好、 原丝集束性好、流动性好、白度较高。 增强热固性塑料要求原丝集束性好、浸透树脂快、机械强度及 电气性能好。
1560
13.0
720
玻璃纤维的拉伸强度随长度增加而下降！
影响玻纤强度的因素—化学组成、表面缺陷
品种 A 玻纤 80-150 500-700 强度/ MPa 2000 7000 E 玻纤 80-150 600-800 2100 3000 铝硅酸盐 玻纤 80-150 800-1000 2500 3300 石英 玻纤 80-150 2000 4000 表面缺陷 状况 表面有微裂纹
玻璃纤维纱
玻璃纤维纱是玻璃纤维的加捻合股纱.它的电绝缘性能好,强度高,吸湿 少,耐高温,适用于作电机电器绕组线的绝缘材料和其它工业用纱。
3.1 玻璃纤维 3.2 碳纤维 3.3 芳纶纤维 3.4 超高分子量聚乙烯纤维
3.5 碳化硅纤维
3.6 硼纤维 3.7 氧化铝纤维 3.8 纳米增强材料 晶须和碳纳米管 蒙脱土 无机纳米粒子
3.1.1 玻璃纤维的类型、成分及性能(1)
E 玻璃纤维 无碱玻璃，一种硼硅酸盐玻璃（碱金属氧化物含量低）； 良好的电气绝缘性及机械性能，但易被无机酸侵蚀； 广泛用于生产电绝缘材料、玻璃钢等。 C 玻璃纤维 中碱玻璃，耐酸性优于无碱玻璃，但电气性能、机械强度差低； 我国中碱玻纤占据玻纤产量的 60%，广泛用于玻璃钢的增强以及过滤
同时喷少量树脂使纤维网固定成形，然后将成形的纤维网片移入金 属模具中，注入树脂热压成形，即得制品。对于这种工艺的无捻粗
纱的性能要求与对喷射无捻粗纱的要求基本相同。
短切原丝与磨碎纤维
短切原丝
用于玻璃钢的短切原丝又分为热固性树脂（ BMC）用短切原丝
和热塑性树脂用短切原丝两大类。
增强热塑性塑料要求用无碱玻璃纤维，它强度高、电绝缘性好、 原丝集束性好、流动性好、白度较高。 增强热固性塑料要求原丝集束性好、浸透树脂快、机械强度及 电气性能好。
1560
13.0
720
玻璃纤维的拉伸强度随长度增加而下降！
影响玻纤强度的因素—化学组成、表面缺陷
品种 A 玻纤 80-150 500-700 强度/ MPa 2000 7000 E 玻纤 80-150 600-800 2100 3000 铝硅酸盐 玻纤 80-150 800-1000 2500 3300 石英 玻纤 80-150 2000 4000 表面缺陷 状况 表面有微裂纹
玻璃纤维纱
玻璃纤维纱是玻璃纤维的加捻合股纱.它的电绝缘性能好,强度高,吸湿 少,耐高温,适用于作电机电器绕组线的绝缘材料和其它工业用纱。
《复合材料》PPT课件(2024)
优异的抗疲劳性能
复合材料能够抵抗循环载荷作用下的疲劳破坏，具有较长的疲劳寿命， 适用于承受交变应力的结构件。
2024/1/26
03
良好的减震性能
Hale Waihona Puke 复合材料具有较好的阻尼性能，能够吸收和分散振动能量，降低结构的
振动和噪音水平。
16
物理性能
耐高低温性能
复合材料能够在极端温度环境下保持稳定的性能，适用于高温或低 温工作条件。
2024/1/26
25
建筑领域应用
建筑结构
复合材料可用于制造建 筑结构部件，如梁、板 、柱和墙体等，具有轻 质、高强度和耐腐蚀等 优点。
2024/1/26
建筑材料
复合材料还可作为建筑 材料使用，如复合地板 、复合门窗和复合墙板 等，具有美观、环保和 耐用等特点。
装饰装修
复合材料也可用于建筑 装饰装修领域，如吊顶 、隔断和家具等，具有 多样化的外观和优良的 性能。
X射线衍射（XRD）
分析复合材料的晶体结构和相组成，确定增 强体和基体的晶体类型。
2024/1/26
透射电子显微镜（TEM）
揭示复合材料内部微观结构，如增强体的分 布、取向和缺陷等。
原子力显微镜（AFM）
研究复合材料表面纳米级形貌和力学性质。
20
宏观性能测试方法
拉伸试验
测定复合材料的拉伸强度、弹性模量 和断裂伸长率等力学性能指标。
性能变化。
疲劳试验
2024/1/26
研究复合材料在交变应力作用下的疲 劳性能，预测其疲劳寿命和疲劳强度
。
耐化学腐蚀试验
测试复合材料在不同化学介质中的耐 腐蚀性能，评估其耐酸、耐碱、耐盐 雾等能力。
加速老化试验
复合材料能够抵抗循环载荷作用下的疲劳破坏，具有较长的疲劳寿命， 适用于承受交变应力的结构件。
2024/1/26
03
良好的减震性能
Hale Waihona Puke 复合材料具有较好的阻尼性能，能够吸收和分散振动能量，降低结构的
振动和噪音水平。
16
物理性能
耐高低温性能
复合材料能够在极端温度环境下保持稳定的性能，适用于高温或低 温工作条件。
2024/1/26
25
建筑领域应用
建筑结构
复合材料可用于制造建 筑结构部件，如梁、板 、柱和墙体等，具有轻 质、高强度和耐腐蚀等 优点。
2024/1/26
建筑材料
复合材料还可作为建筑 材料使用，如复合地板 、复合门窗和复合墙板 等，具有美观、环保和 耐用等特点。
装饰装修
复合材料也可用于建筑 装饰装修领域，如吊顶 、隔断和家具等，具有 多样化的外观和优良的 性能。
X射线衍射（XRD）
分析复合材料的晶体结构和相组成，确定增 强体和基体的晶体类型。
2024/1/26
透射电子显微镜（TEM）
揭示复合材料内部微观结构，如增强体的分 布、取向和缺陷等。
原子力显微镜（AFM）
研究复合材料表面纳米级形貌和力学性质。
20
宏观性能测试方法
拉伸试验
测定复合材料的拉伸强度、弹性模量 和断裂伸长率等力学性能指标。
性能变化。
疲劳试验
2024/1/26
研究复合材料在交变应力作用下的疲 劳性能，预测其疲劳寿命和疲劳强度
。
耐化学腐蚀试验
测试复合材料在不同化学介质中的耐 腐蚀性能，评估其耐酸、耐碱、耐盐 雾等能力。
加速老化试验
碳纤维及其复合材料PPT课件
含碳量95%左右的称为碳纤维； 含碳量99%左右的称为石墨纤维。 优点：碳纤维比重小、比强度、比模量大，耐热性 和耐腐蚀性好，成本低，批量生产量大，是一 类极为重要的高性能增强剂。
第2页/共65页
用碳纤维制成的树脂基复合材料比模量比钢和铝合金高5倍，比强度高3倍以 上； 同时耐腐蚀、耐热冲击、耐烧蚀性能均优越
石墨层片的缺陷 及边缘碳原子
基本结构单元
石墨微晶
原纤维构成碳纤维单丝
二级结构单元
碳纤维的三级结构单元
第38页/共65页
石墨微晶在整个纤维中的分布是不均匀的，碳纤维由表皮层和 芯子两部分组成，中间是连续的过渡区。 皮层的微晶较大，排列较整齐有序，占直径的14％，芯子占39 ％，由皮层到芯子，微晶减小，排列逐渐紊乱，结构不均匀性愈 来愈显著。
美国的碳纤维主要用于航空航天领域，欧洲在航空航天、体育用品和工业方 面的需求比较均衡，而日本则以体育器材为主。
第6页/共65页
6.2 碳纤维的制备
很多纤维能用溶液纺丝或熔融纺丝来制作!!! 面条？？ 粉丝？？ 一些高分子丝？？
碳纤维能不能用这两种方式呢？？
在空气中在350℃以上的高温中就会氧化；在隔绝空气 的惰性气氛中，元素碳在高温下不会熔融，但在3800K以 上的高温时不经液相，直接升华，所以不能熔纺！！
碳在各种溶剂中不溶解，所以不能溶液纺丝。
第7页/共65页
6.2 碳纤维的制备
在惰性气氛中将小分子有机物(如 烃或芳烃等）在高温下沉积成纤维。 此法用于制造晶须或短纤维，不能用 于制造长纤维。
将有机纤维经过稳定化处理变成耐焰纤维， 然后再在惰性气氛中于高温下进行焙烧碳化，使 有机纤维失去部分碳和其他非碳原子，形成以碳 为主要成分的纤维状物。此法用于制造连续长纤 维。
第2页/共65页
用碳纤维制成的树脂基复合材料比模量比钢和铝合金高5倍，比强度高3倍以 上； 同时耐腐蚀、耐热冲击、耐烧蚀性能均优越
石墨层片的缺陷 及边缘碳原子
基本结构单元
石墨微晶
原纤维构成碳纤维单丝
二级结构单元
碳纤维的三级结构单元
第38页/共65页
石墨微晶在整个纤维中的分布是不均匀的，碳纤维由表皮层和 芯子两部分组成，中间是连续的过渡区。 皮层的微晶较大，排列较整齐有序，占直径的14％，芯子占39 ％，由皮层到芯子，微晶减小，排列逐渐紊乱，结构不均匀性愈 来愈显著。
美国的碳纤维主要用于航空航天领域，欧洲在航空航天、体育用品和工业方 面的需求比较均衡，而日本则以体育器材为主。
第6页/共65页
6.2 碳纤维的制备
很多纤维能用溶液纺丝或熔融纺丝来制作!!! 面条？？ 粉丝？？ 一些高分子丝？？
碳纤维能不能用这两种方式呢？？
在空气中在350℃以上的高温中就会氧化；在隔绝空气 的惰性气氛中，元素碳在高温下不会熔融，但在3800K以 上的高温时不经液相，直接升华，所以不能熔纺！！
碳在各种溶剂中不溶解，所以不能溶液纺丝。
第7页/共65页
6.2 碳纤维的制备
在惰性气氛中将小分子有机物(如 烃或芳烃等）在高温下沉积成纤维。 此法用于制造晶须或短纤维，不能用 于制造长纤维。
将有机纤维经过稳定化处理变成耐焰纤维， 然后再在惰性气氛中于高温下进行焙烧碳化，使 有机纤维失去部分碳和其他非碳原子，形成以碳 为主要成分的纤维状物。此法用于制造连续长纤 维。
材料导论第十四章复合材料ppt课件
混凝土＝水泥+砂+石
复合材料的种类
金属基
陶瓷基
按基体相分
聚合物基
水泥基
复 合 材
按增强相 的形态分
颗粒增强 纤维增强 晶须增强
碳纤维 玻璃纤维 有机纤维
复合纤维
料
编织物增强
按用途分
结构复合材料 承受载荷，作为承力结构使用
功能复合材料
电、磁、光、热、声、摩 擦、阻尼、化学分离性能
复合材料的特点
多相: 至少两相 复合效应：不仅保留了原组成材料的特色，而且
3、石墨/镁复合材料
这种材料密度低、线膨胀系数为零，尺寸的稳定性好，是金属基复合材料中具 有最高比强度和比弹性模量的复合材料。可在石墨纤维表面沉积TiB2，提高石 墨纤维的润湿性。
金属基复合材料
长纤维增强金属基复合材料
4、碳化硅/钛复合材料
碳化硅纤维比强度高、比模量高，高温强度高，耐热、耐氧化，与金属的反 应小，润湿性好。
主要应用于飞机发动机部件和涡轮叶片以及火箭发动机箱体材料。
5、氧化铝/铝复合材料
氧化铝纤维在氧化气氛中稳定，能在高温下保持其强度、刚度， 且硬度高，耐磨性好。这种复合材料具有高强度和高刚度，可用于 汽车发动机活塞和其他发动机零件。
金属基复合材料
1、氧化铝/铝复合材料
短纤维/晶须增强金属基复合材料 2、碳化硅/铝复合材料 3、氧化铝/镍复合材料
突出特点
性树脂基体—热塑性玻璃钢。
密度低：1.6～2.0g/cm3；
比强度高：较最高强度的合金钢还高3倍；
耐烧蚀
耐腐蚀
应用
航空航天工业：如雷达罩、机舱门、燃料箱、行李架和地板等。 火箭：发动机壳体、喷管。 汽车工业：如汽车车身、保险杠、车门、挡泥板、灯罩、内部装饰件等。 石油化工工业：如玻璃钢贮罐、容器、管道、洗涤器、冷却塔等
复合材料的种类
金属基
陶瓷基
按基体相分
聚合物基
水泥基
复 合 材
按增强相 的形态分
颗粒增强 纤维增强 晶须增强
碳纤维 玻璃纤维 有机纤维
复合纤维
料
编织物增强
按用途分
结构复合材料 承受载荷，作为承力结构使用
功能复合材料
电、磁、光、热、声、摩 擦、阻尼、化学分离性能
复合材料的特点
多相: 至少两相 复合效应：不仅保留了原组成材料的特色，而且
3、石墨/镁复合材料
这种材料密度低、线膨胀系数为零，尺寸的稳定性好，是金属基复合材料中具 有最高比强度和比弹性模量的复合材料。可在石墨纤维表面沉积TiB2，提高石 墨纤维的润湿性。
金属基复合材料
长纤维增强金属基复合材料
4、碳化硅/钛复合材料
碳化硅纤维比强度高、比模量高，高温强度高，耐热、耐氧化，与金属的反 应小，润湿性好。
主要应用于飞机发动机部件和涡轮叶片以及火箭发动机箱体材料。
5、氧化铝/铝复合材料
氧化铝纤维在氧化气氛中稳定，能在高温下保持其强度、刚度， 且硬度高，耐磨性好。这种复合材料具有高强度和高刚度，可用于 汽车发动机活塞和其他发动机零件。
金属基复合材料
1、氧化铝/铝复合材料
短纤维/晶须增强金属基复合材料 2、碳化硅/铝复合材料 3、氧化铝/镍复合材料
突出特点
性树脂基体—热塑性玻璃钢。
密度低：1.6～2.0g/cm3；
比强度高：较最高强度的合金钢还高3倍；
耐烧蚀
耐腐蚀
应用
航空航天工业：如雷达罩、机舱门、燃料箱、行李架和地板等。 火箭：发动机壳体、喷管。 汽车工业：如汽车车身、保险杠、车门、挡泥板、灯罩、内部装饰件等。 石油化工工业：如玻璃钢贮罐、容器、管道、洗涤器、冷却塔等

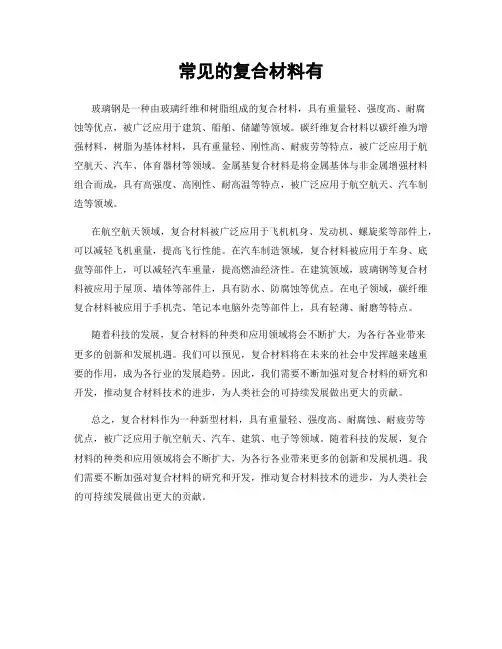

常见的复合材料有
常见的复合材料有
玻璃钢是一种由玻璃纤维和树脂组成的复合材料，具有重量轻、强度高、耐腐
蚀等优点，被广泛应用于建筑、船舶、储罐等领域。
碳纤维复合材料以碳纤维为增强材料，树脂为基体材料，具有重量轻、刚性高、耐疲劳等特点，被广泛应用于航空航天、汽车、体育器材等领域。
金属基复合材料是将金属基体与非金属增强材料组合而成，具有高强度、高刚性、耐高温等特点，被广泛应用于航空航天、汽车制造等领域。
在航空航天领域，复合材料被广泛应用于飞机机身、发动机、螺旋桨等部件上，可以减轻飞机重量，提高飞行性能。
在汽车制造领域，复合材料被应用于车身、底盘等部件上，可以减轻汽车重量，提高燃油经济性。
在建筑领域，玻璃钢等复合材料被应用于屋顶、墙体等部件上，具有防水、防腐蚀等优点。
在电子领域，碳纤维复合材料被应用于手机壳、笔记本电脑外壳等部件上，具有轻薄、耐磨等特点。
随着科技的发展，复合材料的种类和应用领域将会不断扩大，为各行各业带来
更多的创新和发展机遇。
我们可以预见，复合材料将在未来的社会中发挥越来越重要的作用，成为各行业的发展趋势。
因此，我们需要不断加强对复合材料的研究和开发，推动复合材料技术的进步，为人类社会的可持续发展做出更大的贡献。
总之，复合材料作为一种新型材料，具有重量轻、强度高、耐腐蚀、耐疲劳等
优点，被广泛应用于航空航天、汽车、建筑、电子等领域。
随着科技的发展，复合材料的种类和应用领域将会不断扩大，为各行各业带来更多的创新和发展机遇。
我们需要不断加强对复合材料的研究和开发，推动复合材料技术的进步，为人类社会的可持续发展做出更大的贡献。
