制冷机分类
风冷制冷机和水冷制冷机有什么不同
杭州高振电器设备有限公司
风冷制冷机和水冷制冷机有什么不同
空调暖通行业的都知道，我们对压缩机分类，其中可以把制冷机可分为螺杆制冷机等多种不同类型，通过散热方式和冷却系统来区分，则制冷机又可分为风冷、水冷、油冷及自然冷等方式。
最常见的工业用制冷机则是水冷及风冷两种。
制冷机的水冷系统和风冷系统有什么主要的不同点
第一：冷却散热方式不同
制冷机的水冷以及风冷，属于两种不同的冷却散热方式，风冷散热系统，是采用强制空气对流来散热，而散热效果相对较好的水冷则是通过冷却水来散热降温的。
第二：复杂程度不同
制冷机的水冷和风冷两种冷却散热方式不同，二者的冷却散热系统复杂程度自然也不同。
水冷散热系统，相对复杂一些，风冷散热系统，则只是风机系统，相对较为简单一些。
第三：成本不同
相对于风冷来说，单纯从散热降温系统来说，水冷当然更贵，这是因为水冷散热系统复杂。
而撇除冷却散热系统自身的成本不说，水冷仍然较“贵”，因为水冷
杭州高振电器设备有限公司
采用冷却水散热，需要不断有冷却水注入才能够维持正常运行，而风冷则依靠大气，几乎是不需要成本的。
第四：维护保养不同
风冷的维护保养，主要就要电机以及风扇的轴承润滑、风扇的灰尘清理清洁以及周边空气环境的保证，而水冷的维护保养，则主要是集中于水冷却系统的冷却水塔以及冷却水的散热上，并应该保证水冷冷凝器的结垢问题能够得到及时的清理和清洗，且应该保证冷却水的水质等。
若有需求者可以深入了解一下下方杭州高振电器设备有限公司的官网哟~ 更多详情请拨打咨询热线或登录杭州高振电器设备有限公司的官方网址。
制冷压缩机实训报告
制冷压缩机实训报告(一)往复式制冷压缩机目录一、制冷压缩机的分类二、制冷压缩机的研究动态三、往复式制冷压缩机1、往复式制冷压缩机的工作原理2、往复式制冷压缩机工作过程3、往复式制冷压缩机的特点及技术标准4、往复式制冷压缩机在我国的发展5、往复式制冷压缩机国内外生产状况6、往复式制冷压缩机的技术进步一、制冷压缩机的分类制冷压缩机的种类和形式很多，根据其工作原理，可分为容积型和速度型两大类，如图3.1所示。
1、容积型容积型压缩机是靠工作腔容积的改变实现吸气、压缩、排气等过程。
容积型压缩机根据其工作部件的运动形式，又分为往复式和回转式，前者活塞在气缸内作往复运动，而后者是工作部件在气缸内作回转运动，如图5-1所示的螺杆式、滑片式等压缩机均为回转式。
但目前制冷工业使用最广泛的为活塞式压缩机，且机型有几十种之多。
在容积型压缩机中，气体压力的升高是靠吸入气体的体积被强行缩小。
2、速度型速度型压缩机是靠高速旋转的工作叶轮对蒸气做功，使压力升高并完成输送蒸气的任务。
这类压缩机根据蒸气的流动方向分为离心式和轴流式两种，其中应用较广的是离心式。
在速度型压缩机中，气体压力的升高是靠气体的速度转化而来，即先使气体获得一定高速，然后再由气体的速度能转化为压力能。
其主要形式是离心式制冷压缩机制冷压缩机根据其工作原理可分为容积型和速度型两大类。
所有制冷压缩机，根据其结构特点和工作原理，均有其最佳冷量使用范围。
因此，当使用的冷量和条件不同时，应选用不同形式的压缩机，以获得最佳运行效果。
二、制冷压缩机的研究动态随着制冷和空调设备的节能化和多用化,作为制冷技术心脏的压缩机的研究有很大进展。
本文介绍日本国内外压缩机的学术会议和学术刊物上发表的研究论文,涉及活塞式、旋转式、涡线式、螺杆式等压缩机的最新动态。
例如在涡线式压缩机方面,最近研究了几何学基本性能的解析、运动力学模型和稳定性、漏泄特性、振动特性、压力支持机构的最佳化、喷油性能、齿形曲线除渐。
5吸收式制冷机-1-吸收式制冷机与热泵
热能，产生少量的高温有用热能。
2020/4/1
weisean ,2009
13
第一类吸收式热泵
2020/4/1
weisean ,2009
14
第二类吸收式热泵
2020/4/1
weisean ,2009
15
热力系数
制冷热力系数：
COPl
Q0 Qg
第一类热泵：
❖吸收制冷剂蒸气的方式不同
利用液体蒸发连续不断地制冷时，需不断地在蒸发器内产生蒸气。
蒸气压缩式用压缩机吸收此蒸气，吸收式制冷机用吸收剂在吸收
器内吸取制冷剂蒸气。
❖将低压制冷剂蒸气变为高压制冷剂蒸气时采取的方式不同
蒸气压缩式制冷机通过原动机驱动压缩机完成，吸收式制冷机则
是通过吸收器、溶液泵、发生器和节流阀完成。
COPh1
Qc Qa Qg
第二类热泵：
COPh2
Qa Q0 Qg
2020/4/1
weisean ,2009
16
溴化锂吸收式制冷的
有关热力计算
2020/4/1
weisean ,2009
17
溴化锂水溶液的压力-饱和温度图（P-T）图
❖温度越低，溴化锂水溶液的饱和浓度也越低。因此， 溴化锂水溶液的浓度过高或温度过低时均易于形成结 晶，这是溴化锂吸收式制冷机设计和运行中必须注意 的问题。
2020/4/1
weisean ,2009
5
基本原理
发生器 generator 吸收式制冷机中，通 过加热析出制冷剂的 设备。
吸收器 absorber 吸收式制冷机中，通 过浓溶液吸收剂在其 中喷雾以吸收来自蒸 发器的制冷剂蒸气的 设备。
溴化锂吸收式制冷机的型式与结构
一．溴化锂吸收式制冷机的分类
1.按照制取冷（热）量的形式：冷水、冷温水机 和冷风两种类型。大型机制取冷水，小型柜式空 调机组直接制取冷风。 2.按照消耗能源的种类：蒸汽型、热水型、直燃 型和太阳能型。 3.按照能源被利用的程度：单效型、双效型。 4.按照各换热设备布置情况：单筒型、双筒型和 三筒型。
喷淋溶液均匀地喷洒在传热管簇上，吸收冷 剂蒸汽，产生的溶解热由管内的冷却水带走。
三种喷淋方式的特点：第一种结构简单但喷 淋量少，要具有一定的喷淋密度则垂直方向管 排数要多，水平方向的管排数要少；第二种需 要设置引射器，但喷淋量与喷淋压力均比第一 种大；第三种更具有喷淋量大与喷淋压力高的 特点，但要有一只溶液泵。
4.发生器与冷凝器之间、蒸发器与吸收器之间 设有挡液板。
5.发生器为沉浸式，蒸发器、吸收器为喷淋式。
6．冷凝器和蒸发器底部设有集水盘。
7．蒸发器底部设有蒸发器液囊，吸收器底部设 有发生器与吸收器液囊。液囊中设有防涡流的导
流装置，以改善泵的吸入性能（防止气蚀）。
发生器浓溶液出口处亦有一个液囊，以使浓溶 液顺利地流至吸收器。
喷淋系统由喷淋管和喷嘴构成。喷淋管根据 喷嘴特点采用矩形管或圆管，喷嘴常采用旋涡 式喷嘴或离心式喷嘴。
淋激式通常将液体通过钻有许多小孔的淋板 均匀地淋到传热管上。
淋板有压力型和重力型两种。压力型淋板依靠 溶液泵的排出压力喷淋，虽然具有较好的喷淋效 果，但要消耗泵功率。重力型淋板靠溶液自身位 差进行喷淋，喷淋压力低，喷射锥角小。
8．机组中的不凝性气体的排除。 根据冷凝与吸收过程的特性以及冷剂蒸汽的
流动状态，不凝性气体常集存于冷凝器与吸收 器中，特别是吸收器管簇的下方更为集中，因 此在吸收器管簇下方与冷凝器上方设有抽气管。 抽气管通过冷剂分离器、阻油器与真空泵相连。
制冷循环冷水机介绍
制冷循环冷水机是一种用于制备冷水的设备，它通过一系列的制冷循环过程，将水冷却并形成冷冻水。
这种冷水机通常用于各种需要冷水的工业应用，例如科学实验、化学过程、医疗设备、食品加工、塑料和纺织等。
制冷循环冷水机的类型和特点：
1. 螺杆式冷水机：这是一种高性能的制冷机，它使用螺杆式压缩机进行制冷。
这种冷水机具有较高的冷却效率和可靠性，适用于中大型制冷需求。
2. 风冷式冷水机：这种冷水机不需要依赖水冷装置，因此可以在没有水电的地方使用。
它具有较小的安装体积，易于移动和操作。
3. 开放式水冷冷水机：这种冷水机使用水来冷却压缩后的制冷剂，通常用于中小型制冷需求。
它具有较高的冷却效率，并且易于维护。
使用方法：
1. 安装和连接：根据冷水机的型号和配置，将其安装在适当的位置，并正确连接所需的管道和设备。
2. 设定温度：根据需要冷却的温度，设置冷水机的温度控制器。
3. 启动和运行：启动冷水机，并检查其运行状态和声音。
根据需要调整制冷剂流量或温度控制器设置。
4. 维护和保养：定期检查冷水机的冷却系统、电气系统和
控制系统，以确保其正常运行。
制冷循环冷水机的主要优点是冷却效率高、易于操作和维护、适用于各种工业应用。
然而，使用冷水机时需要注意安全问题，如正确连接电线、使用适当的工具和了解机器的操作说明。

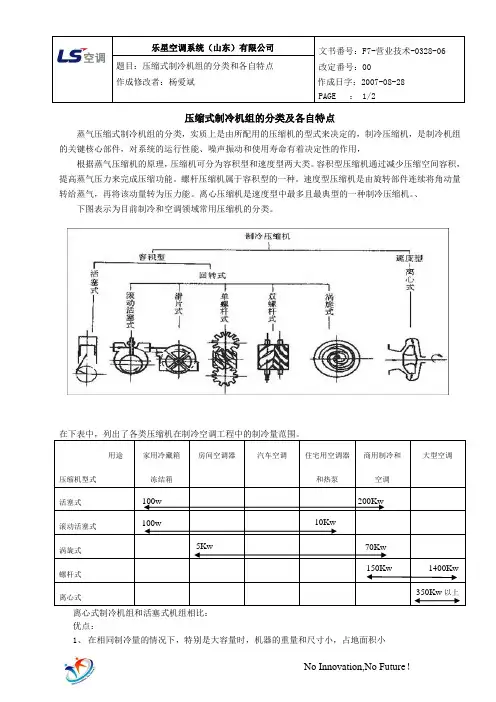

压缩式制冷机组的分类及各自特点
作成日字：2007-08-28 PAGE ： 1/2作成修改者：杨爱斌压缩式制冷机组的分类及各自特点蒸气压缩式制冷机组的分类，实质上是由所配用的压缩机的型式来决定的，制冷压缩机，是制冷机组的关键核心部件，对系统的运行性能、噪声振动和使用寿命有着决定性的作用，根据蒸气压缩机的原理，压缩机可分为容积型和速度型两大类。
容积型压缩机通过减少压缩空间容积，提高蒸气压力来完成压缩功能。
螺杆压缩机属于容积型的一种。
速度型压缩机是由旋转部件连续将角动量转给蒸气，再将该动量转为压力能。
离心压缩机是速度型中最多且最典型的一种制冷压缩机。
、 下图表示为目前制冷和空调领域常用压缩机的分类。
在下表中，列出了各类压缩机在制冷空调工程中的制冷量范围。
用途 压缩机型式 家用冷藏箱 冻结箱 房间空调器汽车空调住宅用空调器和热泵商用制冷和空调大型空调活塞式滚动活塞式 涡旋式 螺杆式 离心式离心式制冷机组和活塞式机组相比： 优点：1、 在相同制冷量的情况下，特别是大容量时，机器的重量和尺寸小，占地面积小100w 200Kw 100w 10Kw5Kw 70Kw 150Kw 1400Kw350Kw 以上作成日字：2007-08-28 作成修改者：杨爱斌PAGE ： 2/22、结构简单、工作可靠、几乎没有磨损，因而经久耐用，修理运转费用较低；3、运转时剩余惯性力极微，运转平稳，基础轻，无需另外设计基础；4、容易实现多级压缩和多种蒸发温度，5、可利用进口导叶或变频，自动对制冷量进行无级调节，调节范围宽；6、对大型制冷机，可用高效率的蒸汽轮机或燃气轮机驱动，实现变速调节，节能并回收能量；7、制冷机中混入的润滑油极少，对换热器传热效果影响小不足处：、1、离心式制冷机转速高，为了保证叶轮一定的宽度，必须适用于大流量（大制冷量）场合；2、同一台机组工况适应范围狭，工况不能有大的变动。
螺杆式制冷机组和活塞式制冷机组相比：优点：1、结构简单、零部件少、可靠性高；2、没有进排气阀组，压缩效率高；3、相同制冷量情况下，体积小、重量轻4、机器力矩变化小、振动少、运转平稳5、能承受一定的液击6、可实现中间补气的经济器循环，进一步提高压缩机效率7、能量可以无级调节8、转子喷油后排气温度低、气密性好，单机可在较大压缩比下运行。
制冷基础培训资料
热电制冷是利用热电效应(即帕尔帖效应)的一种制 冷方法——又称温差电制冷、半导体制冷
1834年法国物理学家帕尔帖在铜丝的两头各接一根铋丝， 在将两根铋丝分别接到直流电源的正负极上，通电后，发 现一个接头变热，另一个接头变冷，即两个接头处分别发 生了吸放热现象。
分类 1、手动节流阀 2、热力膨胀阀 3、毛细管 4、电子膨胀阀 5、浮球板 6、固定孔板 7、可变孔板
工作流体
以制冷剂-吸收剂为工作流体，称为 吸收工质对。 常用工质对：溴化锂-水（制冷剂是 水） 氨-水（制冷剂是氨） ---------低沸点工质是制冷剂
装置
吸收式制冷装置由发生器、冷凝器、 蒸发器、吸收器、循环泵、节流阀等 部件组成，工作介质包括制取冷量的 制冷剂和吸收、解吸制冷剂的吸收剂， 二者组成工质对。
降温后的冷水由泵输出，供给冷量之后反复使用。在喷射器中的工作 蒸汽连同从蒸发器中抽吸的蒸汽，一起流经扩压管使压力升高到冷凝 压力（仍为真空），进入冷凝器中与冷却水直接接触并凝结于冷却水 中。冷凝器中的不凝性气体用一两级辅助喷射器抽除，以使冷凝器保 持一定的真空度。图中的冷凝器称为混合式冷凝器。蒸汽喷射式制冷 机也可使用管壳式冷凝器，这时进入冷凝器中的水蒸汽通过传热管被 冷却并冷凝成水，凝结水即可用冷却水泵注入锅炉中，重复使用。
量由分机将其带入大气中。但同样传热系数低，相对其他 类型重量偏大，翅片表面会积灰是散热能力下降，须及时 清理
功能：依靠制冷剂液体的蒸发来吸收冷却介质热量的换
热设备，它在制冷系统中的任务是对外输出冷量。
分类：满液式（沉浸式）蒸发器、干式蒸发器 干式蒸发器：沉浸式蛇管、壳管式、板式、喷淋式等
功能
1、截流降压：高压常温的制冷剂液体流过膨胀阀后，就变为低压、
各大公司制冷压缩机介绍
压缩机压缩机为制冷系统中的核心设备，只有通过它将电能转换为机械功，把低温低压气态制冷剂压缩为高温高压气体，才能保证制冷的循环进行。
一台压缩机可以占到整台空调成本的30％～40％，制冷系统的好坏也与压缩机有着最密切的关系，一台好的压缩机，在使用寿命、噪音、能效比方面均会有更佳表现。
压缩机分类：➢活塞式压缩机：一般于冰箱和冷冻箱、窗式空调、住宅空调器和热泵、商业制冷和空调；功率一般小于50冷吨。
➢转子式压缩机：一般用于汽车空调、冰箱和冷冻箱、窗式空调、住宅空调器和热泵；功率一般小于3冷吨。
➢涡旋试压缩机：一般用于窗式空调、住宅空调器和热泵、商业制冷和空调；功率一般在1.5冷吨~20冷吨。
➢螺杆时压缩机：一般用于商业制冷和空调、大型空调；功率一般在40冷吨~400冷吨。
➢离心时压缩机：一般用于大型空调；功率一般在100冷吨以上。
此次参展公司生产压缩机的公司有：丹佛斯、比泽尔、谷轮、烟台冰轮、大连三洋、莱富康✧美国谷轮公司是著名的艾默生电气的旗下公司。
中国市场上常见的谷轮空调压缩机由苏州艾默生环境优化有限公司生产。
谷轮公司以生产涡旋压缩机为主，涡旋压缩机的加工精度要求高但优点众多：体积小、重量轻、效率高、振动低并且可靠性高，谷轮可以说是涡旋压缩机的“王者”，其独创的数码涡旋压缩机不但被众多厂商用在家用空调高端机型，更被众多小型商用空调厂商所青睐。
该公司最为出名的产品为TWO STEP涡旋式变容压缩机，该种压缩机是目前全球最佳的变容量技术方案。
✧丹佛斯压缩机产品系列的范围从最小的广泛应用于移动应用的使用直流电源的全封闭压缩机到大型商用空调应用或工业应用所使用的涡旋式压缩机。
特殊类型压缩机。
丹佛斯（美优乐）压缩机，型号有：MTZ28，MT36，MTZ36，MT64，MTZ64，MT80，MTZ80，MT100，MTZ100，MT125，MTZ125，MTZ144，MT160，MTZ160，MTZ180等。
美优乐压缩机问世35年，全封闭、活塞式商用制冷压缩机，适用蒸发温度：-45℃--+20℃，制冷工质：R22，R134A，R507，R404A，R502，R407，冷量范围：700·--71000W，主要适用于空调，热泵和工，商业制冷✧比泽尔活塞式压缩机已经被广泛应用于制冷和空调领域几十年，并且在市场上被公认为是最好的压缩机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制冷压缩机分类概述：
压缩机为制冷系统中的核心设备，只有通过它将电能转换为机械功，把低温低压气态制冷剂压缩为高温高压气体，才能保证制冷的循环进行。
在蒸汽压缩式制冷系统中，把制冷剂从低压提升为高压，并使制冷剂不断循环流动，从而使系统不断将内部热量排放到高于系统温度的环境中。
制冷压缩机是制冷系统的心脏，制冷系统通过压缩机输入电能，从而将热量从低温环境排放到高温环境。
制冷压缩机的能效比决定整个制冷系统的能效比。
由于环境温度是经常变化的，故制冷压缩机大部分时间是处于部分负荷状态，因此制冷压缩机要具有能量调节。
制冷压缩机分类具体情况：
一. 容积式制冷压缩机分类：靠改变工作腔的容积，将周期性吸入的定量气体压缩。
1. 往复活塞式制冷压缩机：靠活塞的往复运动来改变汽缸的工作容积。
依外部构造分为：
①全封闭制冷压缩机：制冷量小于60KW，多用于空调机和小型制冷设备中。
驱动电机和运动部件封闭在同一空间里，结构紧凑，密封性好，噪声低。
但功率较小，不易维修。
常见品牌：法美巴西泰康，法美优乐，美谷轮﹑布里斯托，丹麦丹佛斯，意大利恩布拉克﹑伊莱克斯，日本日立﹑松下﹑东芝﹑三洋，三菱﹑DAKIN大金，韩LG，中国春兰等。
②半封闭制冷压缩机分类：制冷量60～600KW，可用于各种空调﹑制冷设备中。
由曲轴箱机体与电机外壳共同构成密闭的空间，工作稳定寿命长，制冷能力较大，可用于多种工况，可维修，但噪声稍高。
分为单级压缩型（常规型，碟阀型，卸载型，连通型）和双级压缩型。
常见品牌：美德谷轮，德比泽尔﹑博克﹑格拉索，意大利富士豪﹑莱富康，日本三菱﹑日立﹑三洋，中国泰州雪梅﹑大连冰山﹑南京五洲等。
③开启式制冷压缩机分类：
压缩机和电机分别为两个设备于外部连接，结构复杂笨重，工作不稳定，已近于淘汰。
2. 回转式制冷压缩机：靠回转体的旋转运动来改变汽缸的工作容积。
依内部构造制冷压缩机分类：
①滚动转子式制冷压缩机：制冷量8～12KW，多用于小型空调机和制冷设备中。
为全封闭式，结构紧凑，密封性好，噪声低。
但功率较小，不易维修。
常见品牌：日本三菱﹑日立﹑松下﹑三洋﹑东芝，中国庆安﹑黄石东贝等。
②涡旋式制冷压缩机：制冷量8～150KW，可用于各种空调﹑制冷设备中。
为全封闭式，结构简单紧凑，工作性能高，密封性好，噪声低，为今后主导机型。
常见制冷压缩机品牌：美德谷轮，法美优乐，日本日立﹑松下﹑大金﹑三洋，中国春兰等。
③螺杆式制冷压缩机：制冷量100～1200KW，可用于大中型空调﹑制冷设备中。
为半封闭式，结构紧凑，工作性能高，制冷能力大并可进行无级调节，但润滑油系统较复杂，噪声较高。
分为单，双螺杆型。
常见制冷压缩机分类品牌：德比泽尔﹑格拉索，意大利富士豪﹑莱富康﹑多菱，日本日立﹑大金﹑三菱重工﹑神钢，韩国，国外，台湾复盛﹑汉钟，中国重庆嘉陵﹑大连冰山等。
二. 离心式制冷压缩机：靠离心力的作用，连续将吸入的气体压缩。
制冷量最大可达30000KW，用于大型空调﹑制冷设备中。
工作稳定，性能高寿命长，制冷能力大，可进行无级调节。
常见品牌：美TRANE特灵﹑CARRIER开利﹑YORK约克和MCQUAY麦克维尔，日本MITSUBISHI三菱重工﹑HITACHI日立和EBARA，瑞士SULZER，韩国和中国厂家等《制冷压缩机》电子教案
绪论
1.制冷机
一种将热量从低于环境介质温度的物体中转移到环境介质中去，这种机器称为制冷机。
2.制冷机分类
压缩式制冷机(包括蒸汽和空气压缩机两种)、吸收式制冷机和蒸汽喷射式制冷机三种类型，其中尤以蒸汽压缩式制冷机应用最为普遍。
3.制冷压缩机的作用
为了能连续不断地制冷，需用压缩机将已汽化的低压蒸汽从蒸发器中吸出，并对其做功，压缩成为高压的过热蒸汽，再排入冷凝器中(提高压力是为了使制冷剂蒸汽容易在常温下放出热量而冷凝成液体)。
在冷凝器中利用冷却水或空气将高压的过热蒸汽冷凝成为液体并带走热量，制冷剂液体又从冷凝器底部排出。
如此周而复始，实现连续制冷。
概括地说，这种制冷方法是使制冷剂在低温低压的条件下汽化而吸取周围介质的热量，并在常温高压的条件下冷凝液化而放出热量由冷却水(或空气)带走。
欲使制冷剂实现这样的热量转移，必须提供与蒸发温度和液化温度相对应的低压和高压条件，而这一条件正是由压缩机创造的。
因此，在蒸汽压缩式制冷循环中，只能有了压缩机，制冷机才能将低温物体的热量不断地转移给常温介质，从而达到制冷的目的。
一、制冷压缩机的种类与分类
制冷压缩机根据其工作原理可以分为容积型和速度型两大类。
见图1
1、压缩机的种类
1)容积型压缩机
用机械的方法使密闭容器的容积变小，使汽体压缩而增加其压力的机器，称为容积型压缩机。
它有两种结构型式：往复活塞式(简称活塞式)和回转式。
2)速度型压缩机
用机械的方法使流动的汽体获得很高的流速，然后在扩张的通道内使汽体流速减小，使汽体的动能转化为压力能，从而达到提高汽体压力的目的，这种机器称为速度型压缩机，属于这一类的有离心式制冷压缩机。
综上所述，制冷压缩机的分类可概括如下：
2、压缩机的分类
1)按工作的蒸发温度范围分类
对于单级制冷压缩机，一般可按其工作蒸发温度的范围分为高温、中温和低温压缩机三种。
2)按密封结构形式分类
A .开启式压缩机
B. 半封闭式压缩机
C. 全封闭式压缩机
二、制冷压缩机的当前发展概况
图2表示了目前各类压缩机的大致应用范围及其制冷量大小。
下面分别介绍各类压缩机的发展概况。
1、活塞式制冷压缩机
2、螺杆式制冷压缩机
3、转子式制冷压缩机
4、涡旋式制冷压缩机
5、离心式制冷压缩机
三、环境保护对压缩机提出的要求
随着工业的发展伴之产生的对地球的污染越来越严重，环境保护已成为全球关注的重要问题。
而在制冷与空调领域中CFC S和HCFC S对大气臭氧层的破坏以及能源消耗造成的全球变暖，都是压缩机在设计时应高度重视的问题。
制冷剂的选用是影响压缩机设计的诸多因素中应予高度重视的一个问题
其一：压缩机必须把其工作容积的尺寸重新划定，以适应不同流量的压力的要求；
其二：压缩机中与制冷剂接触的各种材料之间的相容性，如合成橡胶和润滑油，必须给予解决。
图3表示了欧洲原来常用的CFC-11、CFC-12、HCFC-22和R502的应用领域及其可能采用的替代剂（箭头横线之下）。
