磁力泵的结构和工作原理
磁力泵的工作原理

磁力泵的工作原理

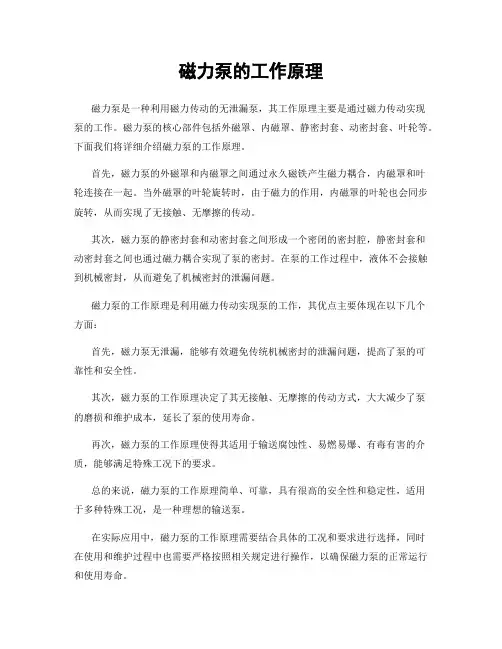

磁力泵是一种利用磁力传动的无泄漏泵,其工作原理主要是通过磁力传动实现
泵的工作。
磁力泵的核心部件包括外磁罩、内磁罩、静密封套、动密封套、叶轮等。
下面我们将详细介绍磁力泵的工作原理。
首先,磁力泵的外磁罩和内磁罩之间通过永久磁铁产生磁力耦合,内磁罩和叶
轮连接在一起。
当外磁罩的叶轮旋转时,由于磁力的作用,内磁罩的叶轮也会同步旋转,从而实现了无接触、无摩擦的传动。
其次,磁力泵的静密封套和动密封套之间形成一个密闭的密封腔,静密封套和
动密封套之间也通过磁力耦合实现了泵的密封。
在泵的工作过程中,液体不会接触到机械密封,从而避免了机械密封的泄漏问题。
磁力泵的工作原理是利用磁力传动实现泵的工作,其优点主要体现在以下几个
方面:
首先,磁力泵无泄漏,能够有效避免传统机械密封的泄漏问题,提高了泵的可
靠性和安全性。
其次,磁力泵的工作原理决定了其无接触、无摩擦的传动方式,大大减少了泵
的磨损和维护成本,延长了泵的使用寿命。
再次,磁力泵的工作原理使得其适用于输送腐蚀性、易燃易爆、有毒有害的介质,能够满足特殊工况下的要求。
总的来说,磁力泵的工作原理简单、可靠,具有很高的安全性和稳定性,适用
于多种特殊工况,是一种理想的输送泵。
在实际应用中,磁力泵的工作原理需要结合具体的工况和要求进行选择,同时
在使用和维护过程中也需要严格按照相关规定进行操作,以确保磁力泵的正常运行和使用寿命。
总的来说,磁力泵的工作原理是基于磁力传动实现的无泄漏泵,其简单可靠的工作原理使得其在特殊工况下具有广泛的应用前景。
磁力泵产品原理与型号意义

磁力泵产品原理与型号意义1.磁力泵的工作原理磁力传动是利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用的特性,而非铁磁物质不影响或很少影响磁力的大小,因此可以无接触地透过非磁导体(隔离套)进行动力传输。
磁力传动可分为同步或异步设计。
大多数磁力泵采用同步设计。
电动机通过外部联轴器和外磁钢联在一起,叶轮和内磁钢联在一起。
在外磁钢和内磁钢之间设有全密封的隔离套,将内、外磁钢完全隔开,使内磁钢处于介质之中,电机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动。
异步设计磁性传动,也称扭矩环磁性传动。
用鼠笼式结构的扭矩环来取代内磁钢,扭矩环在外磁钢的吸引下以略低的速度转动。
由于无内磁钢,因此其使用温度要高于同步驱动的磁力传动。
2.磁力泵的结构1)磁力耦合器磁力传动由磁力耦合器来完成。
磁力耦合器主要包括内磁钢、外磁钢及隔离套等零部件,是磁力泵的核心部件。
磁力耦合器的结构、磁路设计,及其各零部件的材料关系到磁力泵的可靠性,磁传动效率及寿命。
磁力耦合器应在规定的环境条件下适用于户外启动和连续操作,不应出现脱耦和退磁现象。
(1)内、外磁钢内磁钢应用粘合剂牢固地固定在导环上,并用包套将内磁钢和介质隔离。
包套最小厚度应为0.4mm,其材料应选用非磁性的材料,并适用于输送的介质。
外磁钢也应用粘合剂牢固地固定在外磁钢环上。
为防止装配时外磁钢的损坏,外磁钢内表面最好也应覆以包套。
同步磁力耦合器应选用钐钴、钕铁硼等稀土型磁性材料;扭矩环传动器可选用钐钴、钕铁硼等稀土磁性材料,或铝镍钴磁性材料。
钕铁硼的磁能积高于钐钴,缺点是使用温度仅为120℃,且磁稳定性相对较差。
钐钴的磁传动效率和磁能积高,并具有极强的抗退磁能力。
用于磁力泵的钐钴通常有两种,钐钴1.5级Sm1Co5和2.17级Sm2Co17。
钐钴1.5级含钐35%,钴65%,最高使用温度250℃,居里温度523℃;钐钴2.17级含钐25%,钴50%,钛、铁等25%,其最高使用温度达350℃,居里温度750℃。
磁力泵工作原理范文

磁力泵工作原理范文
磁力泵是一种使用磁力传递原理工作的无泄漏、无密封的离心泵。
它将电机与泵体隔离开来,通过磁力偶合传递动力,使泵体内的转子产生旋转并把液体从进口处吸入,再经过离心力的作用将液体从出口处排出。
磁力泵的工作原理主要包括以下几个方面:
1.磁力耦合:磁力泵是通过磁力偶合来传递动力的。
它使用了永磁体或电磁线圈的磁场作用于外部磁铁或线圈上,并产生相应的磁力。
当这些磁力通过泵体传递给转子时,转子开始旋转并带动液体的流动。
2.无泄漏、无密封:传统的泵通常需要使用机械密封来防止泵内液体外泄,但长期使用会导致泄漏、磨损和故障等问题。
而磁力泵通过磁力传递动力,无需机械传动装置,从而避免了泄漏和密封问题,提高了泵的可靠性和使用寿命。
3.离心力作用:磁力泵的转子是离心泵,其工作原理类似于传统的离心泵。
当转子旋转时,离心力产生在泵体内,使液体在进口处被吸入并沿离心力的方向被排出。
离心力的大小取决于转子的转速和液体的密度,通过调整电机的转速可以改变泵的流量和扬程。
4.磁力泵的结构:磁力泵的主要组成部分包括泵体、转子、永磁体或电磁线圈等。
泵体通常由金属材料制成,具有一定的强度和耐腐蚀性能。
转子是泵体内部的旋转部件,由磁性材料制成。
永磁体或电磁线圈产生磁场,与泵体之间通过隔离套进行磁力耦合。
总的来说,磁力泵通过磁力传递动力,实现了无泄漏、无密封的工作方式。
它的工作原理基于磁力耦合和离心力的作用,通过控制电机的转速
可以调整泵的流量和扬程。
磁力泵因其无泄漏、无密封等特点,在化工、制药、环保等领域得到了广泛的应用。
磁力泵工作原理

磁力泵工作原理
磁力泵工作原理是利用磁力耦合的原理来传递动力,将电动机与泵体之间通过磁力连接而无需机械传动。
其工作原理如下:
1. 磁力偶合:磁力泵由驱动端和泵体端两部分组成。
驱动端有电动机、磁铁和轴承组成,而泵体端则是由泵壳、叶轮和输出轴等组成。
两个端之间通过静态密封分隔,并且驱动端的磁铁能经由轴承间的壁隔绝与泵体部分联系,形成磁力链接。
2. 电动机驱动:电动机向磁铁供电,使其产生磁力。
磁力会作用于静止的泵体端的磁铁上,引发相应的磁力反作用,使得泵体端的叶轮也随之转动。
3. 磁力传递:由于电动机不与泵体直接相连,因此无需机械盖环或轴封来保证两者之间的动力传递。
相反地,通过磁力偶合进行传递动力,不会导致泄漏或磨损的问题。
4. 加载液体运输:当泵体端的叶轮转动时,会从进口处吸入液体,然后通过叶轮的转动,将液体推向出口。
液体在转动过程中受到离心力的作用,加速流动并克服阻力。
这样,磁力泵就能够实现液体的输送。
总之,磁力泵工作原理是通过驱动端的电动机产生磁力,再通过磁力偶合传递动力到泵体端的叶轮,从而实现液体的输送,避免了机械传动带来的泄漏和磨损问题。
磁力泵的工作原理、结构原理

磁力泵的工作原理、结构原理磁力泵是一种利用磁力传动而实现无泄漏密封的离心泵,其主要工作原理是通过电机产生的磁场来驱动磁力转子,使之旋转从而实现液体的吸入和排出。
磁力泵的结构主要由电机、磁力转子、泵壳和液体导轮等部分组成。
首先,电机是磁力泵的核心部件,它通过通电产生的磁场来驱动磁力转子的旋转。
电机通常采用永磁同步电机或感应电机,其中永磁同步电机由永磁体和线圈组成,通过电流改变磁场的方向和强度来控制磁力转子的转速。
其次,磁力转子是磁力泵的传动部件,通常由外转子和内转子组成。
外转子是利用电机产生的磁场而实现旋转的部分,内转子则是通过磁力转子的旋转来带动液体的吸入和排出。
泵壳是磁力泵的外壳,主要用于承载磁力转子和液体导轮。
泵壳一般采用不锈钢或铸铁等材料制成,具有一定的机械强度和耐腐蚀性能。
液体导轮是磁力泵的流道部分,通过液体导轮将液体引入和排出泵体。
液体导轮通常采用叶轮、导流片等形式,对于不同的工况有不同的结构设计。
磁力泵的工作原理是利用电机产生的磁场来驱动磁力转子的旋转,从而带动液体的流动。
具体过程如下:1. 首先,当电机通电时,产生的磁场使得磁力转子开始旋转。
外转子与内转子之间的磁力传递作用下,带动液体一起旋转。
2. 液体流经液体导轮的进口处,被导轮的叶片或导流片吸入。
由于液体导轮与磁力转子的联动,液体随着转子的旋转而运动。
3. 进一步,液体被带入离心力的作用下,推向液体导轮的出口处。
在液体导轮的作用下,液体被强制推出泵体,实现液体的排出。
总的来说,磁力泵利用电机产生的磁场来驱动磁力转子的旋转,从而实现液体的吸入和排出,其结构由电机、磁力转子、泵壳和液体导轮等部分组成。
通过磁力转子的旋转,液体可随着转子的运动而流动,实现无泄漏密封的离心泵的工作。
该种结构原理有效地避免了传统泵由于轴封的损坏而导致的泄漏问题,具有较好的可靠性和稳定性。
磁力泵的工作原理

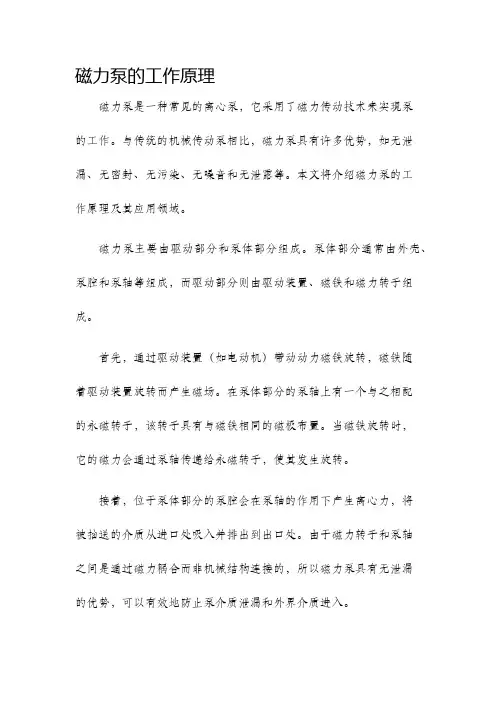

磁力泵的工作原理磁力泵是一种常见的离心泵,它采用了磁力传动技术来实现泵的工作。
与传统的机械传动泵相比,磁力泵具有许多优势,如无泄漏、无密封、无污染、无噪音和无泄露等。
本文将介绍磁力泵的工作原理及其应用领域。
磁力泵主要由驱动部分和泵体部分组成。
泵体部分通常由外壳、泵腔和泵轴等组成,而驱动部分则由驱动装置、磁铁和磁力转子组成。
首先,通过驱动装置(如电动机)带动动力磁铁旋转,磁铁随着驱动装置旋转而产生磁场。
在泵体部分的泵轴上有一个与之相配的永磁转子,该转子具有与磁铁相同的磁极布置。
当磁铁旋转时,它的磁力会通过泵轴传递给永磁转子,使其发生旋转。
接着,位于泵体部分的泵腔会在泵轴的作用下产生离心力,将被抽送的介质从进口处吸入并排出到出口处。
由于磁力转子和泵轴之间是通过磁力耦合而非机械结构连接的,所以磁力泵具有无泄漏的优势,可以有效地防止泵介质泄漏和外界介质进入。
需要注意的是,磁力泵的磁力传递只在密封的泵体部分内部进行,泵腔和泵轴之间是通过静态密封实现的。
这种设计既提高了泵的可靠性,同时也避免了传统密封构件易损坏引起泄漏的问题。
因此,磁力泵在处理具有腐蚀性、挥发性、有毒或高温介质时,能够提供更高的安全性和可靠性。
磁力泵的应用十分广泛,特别是在化工、制药、冶金、食品处理、环保和水处理等领域。
磁力泵可以处理各种介质,包括酸、碱、盐和溶剂等。
它们在输送腐蚀性液体、易挥发液体、高温液体以及含有固体颗粒的介质时表现出色。
此外,磁力泵还适用于一些需要无泄漏和无污染的场合,如医疗设备、实验室仪器和电子设备等。
因为磁力泵无需机械密封,可以有效地阻止泵介质与外界气体或液体相互接触,从而避免了污染和故障的风险。
总之,磁力泵以其独特的工作原理和出色的性能,在众多领域中得到了广泛应用。
其无泄漏、无污染、无噪音等特点,使其成为许多工业和实验领域的首选泵型,为现代工业的发展和生产提供了可靠的技术支持。
磁力泵的工作原理及结构图

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产,销售管道泵,隔膜泵,磁力泵,自吸泵,螺杆泵,排污泵,消防泵,化工泵等给排水设备的厂家,产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
磁力泵的工作原理及结构图今天上海沈泉磁力泵厂家就为大家简单的来讲解一下磁力泵的工作原理以及它的结构图,希望大家能够喜欢,现在就请大家跟着小编一起来看看吧。
一、磁力泵简介:磁力泵(也称为磁力驱动泵)主要由泵头、磁力传动器(磁缸)、电动机、底座等几部分零件组成。
磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。
当电动机通过联轴器带动外磁转子旋转时,磁场能穿透空气间隙和非磁性物质隔离套,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触同步传递,将容易泄露的动密封结构转化为零泄漏的静密封结构。
由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题。
二、磁力泵的工作原理:当电机设备带动外磁转子运动时,磁场穿透隔离套,使被叶轮连接的内磁转子也跟着外磁转子-起运动, 从而达到二者同步运行。
即:转速相同的效果,将容易泄露的动密封结构转变成零泄漏的静密封结构。
三、磁力泵的组成部分:泵壳、叶轮,磁力耦合器、隔离套、外磁缸,支架、电动机以及底座等等。
其中的泵壳也被叫做泵腔,这是水泵的主体部分,能够达到支撑和固定的作用,也是储存液体以及完成输送的重要部位。
四、磁力泵的结构图:CQ型磁力驱动泵结构图好了,以上内容由上海沈泉泵阀制造有限公司为大家提供,希望能够对大家有所帮助。
若是大家还想了解更多相关泵类知识,可持续关注本站,沈泉将会为大家时时更新更多相关泵类知识内容。
磁力泵的工作原理及结构组成

磁力泵的工作原理及结构组成
磁力泵的工作原理及结构组成概括如下:
一、磁力泵的工作原理
1. 磁力泵利用了电磁铁的吸引作用。
2. 当电磁铁通电磁化时,将吸引钢球上升。
3. 当断电时,钢球下落。
电磁铁周期性地通断电,带动钢球上下运动。
4. 钢球在管道内上下运动,带动流体向上输送。
二、磁力泵的基本结构
1. 泵体:U形倾斜管道,内装有多颗钢球。
2. 电磁铁:设置在管道下部,周期性闭合吸引钢球。
3. 进出口:管道下端为流体进口,上端接出口。
4. 传感开关:检测钢球运动控制电磁铁通断电。
5. 电源系统:为电磁铁提供工作电流。
三、磁力泵的工作原理特点
1. 简单可靠,无滑动密封件,维护方便。
2. 流量及扬程可调节,使用灵活。
3. 可输送高温、易结垢等不同介质。
4. 流体无污染,适合食品、医药等行业。
5. 体积小,不占空间。
四、磁力泵的设计注意事项
1. 电磁铁通断电参数的控制。
2. 钢球数目及材质的选择。
3. 泵体倾角度的确定。
4. 传感开关的控制精度。
5. preventing干燥烧损。
磁力泵由简单零部件构成,利用电磁原理实现流体输送,具有结构简单、无污染等优点,应用范围广泛。
磁力泵工作原理

磁力泵工作原理引言概述:磁力泵是一种利用磁力耦合原理传递动力的泵类设备,它具有无泄漏、无污染、无接触传动等特点,广泛应用于化工、医药、电子等领域。
本文将详细介绍磁力泵的工作原理,包括磁力耦合、磁力传递、磁力泵的结构组成以及工作过程。
一、磁力耦合1.1 磁力耦合的基本原理磁力耦合是指通过磁场作用,将动力传递到泵的转子上,实现泵的工作。
磁力耦合由外磁铁、内磁铁和密封套组成。
外磁铁与内磁铁之间通过非磁性材料隔离,使其不直接接触,从而实现无泄漏传递动力。
1.2 磁力耦合的工作原理当外磁铁与内磁铁之间施加电流时,产生的磁场会穿过非磁性材料,使内磁铁受到磁力的作用。
内磁铁的磁力会传递到泵的转子上,使转子开始旋转。
通过这种方式,磁力泵实现了无接触传递动力的目标。
1.3 磁力耦合的优势磁力耦合具有很多优势。
首先,它能够实现无泄漏传递动力,避免了传统泵类设备因密封不良而导致的泄漏问题。
其次,由于磁力耦合的工作原理,磁力泵可以在高温、高压等恶劣环境下工作,具有较强的适应性。
此外,磁力泵还能够避免传统泵类设备因轴承磨损而导致的故障,延长设备的使用寿命。
二、磁力传递2.1 磁力传递的方式磁力传递是指通过磁场将动力传递到泵的转子上。
磁力传递的方式主要有两种:同轴式和非同轴式。
同轴式磁力传递是指外磁铁与内磁铁在同一轴线上,通过直接接触传递磁力。
非同轴式磁力传递是指外磁铁与内磁铁不在同一轴线上,通过磁场穿透非磁性材料传递磁力。
2.2 磁力传递的效率磁力传递的效率是指磁力泵从电机到转子的动力传递效率。
磁力传递的效率受到磁力耦合结构、磁场强度、非磁性材料的影响。
合理设计磁力耦合结构、增加磁场强度以及选用合适的非磁性材料可以提高磁力传递的效率。
2.3 磁力传递的限制磁力传递存在一定的限制。
首先,磁力传递的距离有限,一般在几毫米到几厘米之间。
其次,磁力传递的效率会受到磁场强度的衰减影响,随着传递距离的增加,磁力的传递效果会逐渐减弱。
磁力泵的工作原理

磁力泵的工作原理磁力泵是一种应用磁力耦合原理的无泄漏和密封的离心泵。
由于其优异的性能,广泛应用于冶金、化工、医药、制药、食品、电力、环保和轻工等领域。
本文将介绍磁力泵的工作原理及其特点。
一、磁力泵的结构及组成部分:磁力泵由泵体、转子、静子、磁钢、永磁体和电机等组成。
它的结构简单,由于采用磁力耦合原理,不需要任何机械密封,泵内部与泵外部完全隔离,实现了真正的无泄漏和密封。
磁力泵的转子和静子是泵的主要部分,其余部分主要用于转动转子。
二、磁力泵的工作原理:磁力泵的工作原理是利用磁力耦合原理,将驱动电机的转动传递给转子,从而使转子旋转,使介质产生流动。
当电机旋转时,永磁体和电机旋转并产生磁力,在磁场作用下,使磁铁产生自旋转运动,从而转动转子。
转子内部另外装有磁钢,它们产生的磁场与磁铁产生的磁场相互作用,使转子和磁铁的运动速度相同,实现了无接触的传动。
而静子则起到导向流体的作用。
三、磁力泵的特点:1.无泄漏和密封,减少环境污染,提高洁净程度;磁力泵利用磁力耦合原理,无需机械密封,避免了泄漏和污染,使液体不会混入空气中,从而提高了生产环境的洁净程度。
2.运行可靠、使用寿命长;由于磁力泵不需要机械密封,它能提供更加可靠的操作保障。
同时,由于与其他部分的接触更少,磁力泵的使用寿命也更长。
3.使用安全,防止泵内毒性物质外漏;由于泵内与泵外密封,使得磁力泵无法泄漏危险物质,保障了工作安全。
4.结构简单,轻便、无需维修;磁力泵的结构相对简单,不需要润滑油,不易引起故障,减少了对设备维护的频繁性和费用。
5.限制流量小,不能干运转。
磁力泵的流量较小,在一些生产工作环境下需要多个泵协同工作。
另外,如果泵内无介质,转子磨损等现象会导致操作故障。
总之,磁力泵是一种实用高效的离心泵,由于其工作原理能够实现真正的无泄漏、密封性好,适用于流量较小、需高度洁净工艺、易燃易爆或有毒有害的腐蚀介质等工业领域。
磁力泵工作原理、结构特点、注意事项与常见故障原因与排除处理方法

磁力泵工作原理、结构特点、注意事项与常见故障原因与排除处理方法一、磁力泵工作原理与结构特点及注意事项:(一)、磁力泵工作原理:1、将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。
2、当内、外两磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能最低。
3、当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能最大。
4、去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能最低的状态。
5、于是磁体产生运动,带动磁转子旋转。
(二)、结构特点:1、永磁体泵阀:由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃),矫顽力高,磁场方向具有很好的各向异性,在同极相接近时也不会发生退磁现象,是一种很好的磁场源。
2、隔离套泵阀:⑴、在采用金属隔离套时,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
⑵、当泵设计好后,n、T是工况给定的,要降低涡流只能从F、D等方面考虑。
⑶、选用高电阻率、高强度的非金属材料制作隔离套,在降低涡流方面效果十分明显。
3、冷却润滑液流量的控制:⑴、泵运转时,必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。
⑵、冷却液的流量通常为泵设计流量的2%-3%,内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。
⑶、当冷却润滑液不够或冲洗孔不畅、堵塞时,将导致介质温度高于永磁体的工作温度,使内磁转子逐步失去磁性,使磁力传动器失效。
⑷、当介质为水或水基液时,可使环隙区域的温升维持在3-5℃。
⑸、当介质为烃或油时,可使环隙区域的温升维持在5-8℃。
4、滑动轴承:⑴、磁力泵滑动轴承的材料有浸渍石墨、填充聚四氟乙烯、工程陶瓷等。
⑵、由于工程陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能,所以磁力泵的滑动轴承多采用工程陶瓷制作。
⑶、由于工程陶瓷很脆且膨胀系数小,所以轴承间隙不得过小,以免发生抱轴事故。
磁力泵的工作原理、结构原理(通用版)

( 安全技术 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改磁力泵的工作原理、结构原理(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes磁力泵的工作原理、结构原理(通用版)磁力泵由泵、磁力传动器、电动机三部分组成。
关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。
当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。
由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。
一、磁力泵工作原理将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。
当内、外两磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能最低;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能最大。
去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能最低的状态。
于是磁体产生运动,带动磁转子旋转。
二、结构特点1.永磁体由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃),矫顽力高,磁场方向具有很好的各向异性,在同极相接近时也不会发生退磁现象,是一种很好的磁场源。
2.隔离套在采用金属隔离套时,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
涡流的表达式为:。
磁力泵的工作原理、结构原理

磁力泵的工作原理、结构原理磁力泵是一种无泄漏、无轴封的泵类产品。
它的工作原理是利用电磁感应原理将电能转换成机械能,通过磁力传递实现流体的抽送。
磁力泵广泛应用于化工、医药、电子、冶金、环保等行业中对介质无污染、无泄漏要求较高的场合。
磁力泵的结构原理主要由泵体、涡轮、磁铁、罩套、泵口、拉杆、机械密封和电磁铁等部分组成。
泵体是磁力泵的主要构件之一,它通常由金属材料制成,表面经过防腐蚀处理。
它的内部有一条流体通道,起到容纳和导流液体的作用。
涡轮是磁力泵的转子部分。
它通常由金属材料制成,具有一定的叶片结构。
当涡轮受到驱动力时,它会旋转,产生离心力,将流体推送到泵体内,并增加流体的压力。
磁铁是磁力泵的固定子部分,通常由永磁材料制成。
当外加电流通过电磁铁时,它会产生磁场,与涡轮上的磁铁产生相互作用,通过磁力传递实现涡轮的旋转。
罩套是磁力泵的保护外壳,通常由金属材料制成。
它的主要作用是保护涡轮和磁铁,避免外部环境对其产生影响,同时也起到了美观的作用。
泵口是磁力泵的进出口部分,它与流体通道相连,起到导流作用。
泵口通常由金属材料制成,能够承受一定的压力。
拉杆是磁力泵的连接部件,通常由金属材料制成,负责将涡轮和电磁铁通过磁性连接在一起,使得涡轮能够跟随电磁铁的运动而旋转。
机械密封是磁力泵的关键部分,它通常由耐腐蚀材料制成。
机械密封主要起到密封泵体与涡轮之间的作用,避免流体泄漏。
由于磁力泵不需要轴封,因此机械密封对液体无泄漏、无污染的需求更高。
电磁铁是磁力泵的传动装置,通常由电磁线圈和铁芯组成。
当外加电流通过电磁线圈时,它会产生磁场,使得涡轮上的磁铁受到磁力作用,从而实现涡轮的旋转。
总结起来,磁力泵的工作原理就是利用电能转换成机械能,通过磁力传递实现流体的抽送。
其结构原理主要由泵体、涡轮、磁铁、罩套、泵口、拉杆、机械密封和电磁铁等部分组成。
通过这些部件的相互配合和作用,磁力泵能够实现无泄漏、无轴封的要求,广泛应用于各个行业中。
立式磁力泵结构和工作原理

立式磁力泵结构和工作原理立式磁力泵是一种无泄漏、无污染的新型泵类产品,广泛应用于化工、医药、食品等行业。
其结构和工作原理是其性能和应用的关键部分。
本文将深入探讨立式磁力泵的结构和工作原理。
一、立式磁力泵的结构1. 泵体:立式磁力泵的泵体通常由进口、出口和泵体壳体构成。
泵体壳体内部设有磁环装置,用于传递驱动力和泵效。
2. 磁耦合装置:磁力泵的关键部分之一,由外部驱动电机辅助配合内部转子和外部转子相连接,并通过磁力传递转动动力。
3. 电机:用于传递到磁力传动槽中的转动力,从而实现泵的正常工作。
4. 外部转子:在泵体内与内部转子相连接,负责转动并产生相应的磁场,从而推动内部转子产生运动。
5. 内部转子:位于泵体内部,由外部转子的磁力作用实现与外部转子的同步旋转,从而实现泵体内介质的输送功用。
6. 密封装置:泵体的关键部件之一,用于保证泵体内介质不泄漏,并保证泵体外部与介质几乎无接触。
7. 轴承:支撑内部转子与外部转子的转动部件。
不同的立式磁力泵通过特殊设计的轴承结构和材料选择,增强泵的稳定性和可靠性。
8. 冷却装置:用于泵体的冷却和保护,保障泵的长期稳定运行。
以上是立式磁力泵的基本结构组成部分,不同品牌和型号的立式磁力泵可能会有所差异。
下面将介绍立式磁力泵的工作原理。
二、立式磁力泵的工作原理立式磁力泵是利用磁力传动原理,无须机械密封和填料密封,通过外部磁体和内部磁体的相互作用实现输送介质的泵类产品。
其工作原理具体如下:1. 电机传动电机通过轴向传动或联轴传动带动外部转子转动,外部转子的旋转将产生一个磁场。
2. 磁力传递外部转子的磁场将穿透泵体的隔离屏幕,影响内部转子上的磁铁,使内部转子受到同向磁力作用并产生旋转。
3. 介质输送内部转子与外部转子同步转动,内部转子的旋转将产生离心力,将介质由进口吸入并通过泵体排出,完成介质的输送过程。
4. 密封保护由于立式磁力泵无需机械密封,介质输送过程中不会发生泄漏,保证了系统的安全和环境的清洁。
磁力泵的工作原理、结构原理

磁力泵的工作原理、结构原理磁力泵由泵、磁力传动器、电动机三部分组成。
关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。
当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。
由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地保证了职工的身心健康和安全生产。
一、磁力泵工作原理将n对磁体(n为偶数)按规律排列组装在磁力传动器的内、外磁转子上,使磁体部分相互组成完整藕合的磁力系统。
当内、外两磁极处于异极相对,即两个磁极间的位移角Φ=0,此时磁系统的磁能最低;当磁极转动到同极相对,即两个磁极间的位移角Φ=2π/n,此时磁系统的磁能最大。
去掉外力后,由于磁系统的磁极相互排斥,磁力将使磁体恢复到磁能最低的状态。
于是磁体产生运动,带动磁转子旋转。
二、结构特点1.永磁体由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃),矫顽力高,磁场方向具有很好的各向异性,在同极相接近时也不会发生退磁现象,是一种很好的磁场源。
2.隔离套在采用金属隔离套时,隔离套处于一个正弦交变的磁场中,在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
涡流的表达式为:。
其中Pe-涡流;K—常数;n—泵的额定转速;T-磁传动力矩;F-隔套内的压力;D-隔套内径;一材料的电阻率;—材料的抗拉强度。
当泵设计好后,n、T是工况给定的,要降低涡流只能从F、D、、等方面考虑。
选用高电阻率、高强度的非金属材料制作隔离套,在降低涡流方面效果十分明显。
3.冷却润滑液流量的控制泵运转时,必须用少量的液体对内磁转子与隔离套之间的环隙区域和滑动轴承的摩擦副进行冲洗冷却。
冷却液的流量通常为泵设计流量的2%-3%,内磁转子与隔离套之间的环隙区域由于涡流而产生高热量。
磁力泵的工作原理

磁力泵的工作原理
磁力泵是一种利用磁力传动液体的泵,其工作原理主要是通过电机产生的磁场作用于磁性驱动器,从而驱动磁性驱动器上的叶轮转动,实现液体的输送。
磁力泵主要由外部磁性驱动器、内部磁性驱动器和密封件三部分组成。
下面将详细介绍磁力泵的工作原理。
首先,外部磁性驱动器由电机和外部磁体组成。
电机产生的磁场通过外部磁体传递到内部磁性驱动器上,从而使内部磁性驱动器上的叶轮转动。
内部磁性驱动器与外部磁性驱动器之间通过密封件隔离,从而实现了液体的完全密封输送,避免了泄漏的问题。
其次,磁力泵的叶轮是通过磁性驱动器的转动来驱动的,叶轮是磁性材料制成的,它和内部磁性驱动器之间没有直接的机械连接,而是通过磁力传递转动的。
这样就避免了传统泵中的机械密封和轴封,大大提高了泵的可靠性和耐久性。
最后,磁力泵的密封件也是非常重要的一部分。
由于磁力泵是通过磁力传递来驱动叶轮,因此泵的密封性能要求非常高。
一般采用磁力泵专用的密封件,如静磁密封、动磁密封等,以确保泵的密封性能和安全性。
总的来说,磁力泵的工作原理是通过电机产生的磁场作用于磁性驱动器,从而驱动叶轮转动,实现液体的输送。
磁力泵具有无泄漏、无污染、无噪音、耐腐蚀等优点,因此在化工、医药、食品等领域得到了广泛的应用。
希望本文对磁力泵的工作原理有所帮助。
氟塑料磁力泵工作原理

氟塑料磁力泵工作原理
1.结构原理:
2.磁力耦合器传动:
电机通过轴与磁力耦合器连接,磁力耦合器又与泵体相连接。
当电机
运转时,电机产生旋转力,通过磁力耦合器将旋转力传递给泵体,泵体再
通过连接在泵轴上的叶轮进行工作。
由于磁力的传递是通过非接触的方式
进行的,因此没有直接的机械传动,从而实现了无泄漏的工作状态。
3.静力密封:
氟塑料磁力泵采用静力密封,即在泵体和驱动部分之间通过高强度的
永磁体构造了静电磁密封。
这种密封方式不需要动态密封件,不会出现因
运动部件磨损带来的泄漏问题。
在工作过程中,通过电机传递的力和磁场
力的共同作用下,泵体和驱动部分之间形成了一个密闭的空间,不会发生
物料泄漏。
4.泵体设计:
氟塑料磁力泵的泵体采用氟塑料或玻璃钢材料制成,这种材料对于腐
蚀性介质具有很好的耐腐蚀性能。
泵体内的叶轮由磁力耦合器传递的力带动,介质通过叶轮的离心力进行泵送。
由于泵体材料具有良好的耐腐蚀性,所以可以处理各种腐蚀性介质。
5.应用范围:
总结:
氟塑料磁力泵通过磁力耦合器传递动力,实现了无泄漏的工作状态。
其静力密封方式避免了传统密封方式的泄漏问题,具有很高的安全性。
泵
体采用耐腐蚀材料制造,适用于各种强腐蚀性介质的输送。
这种泵在一些对介质泄漏要求严格的场合得到了广泛应用。
泥浆磁力泵的工作原理

泥浆磁力泵的工作原理泥浆磁力泵是一种使用磁力驱动的离心泵,其主要工作原理涉及磁耦合和无密封结构。
以下是泥浆磁力泵的基本工作原理:1.主要构造:•泥浆磁力泵主要由两个部分组成:外部磁力转子和内部磁力转子。
外部磁力转子位于泵的外侧,而内部磁力转子则安装在泵的内部。
2.磁耦合:•外部磁力转子和内部磁力转子之间通过泵壳进行磁耦合。
这意味着它们之间没有机械接触,而是通过磁场的作用进行能量传递。
这个磁耦合的设计消除了传统泵中的轴封,使泥浆磁力泵成为一种无密封结构的泵。
3.传递动力:•外部磁力转子通常由电动机驱动,产生旋转磁场。
这个旋转磁场通过泵壳传递给内部磁力转子。
内部磁力转子根据外部磁场的旋转而产生相应的旋转运动,实现能量传递。
4.离心泵效应:•内部磁力转子与泵的叶轮连接在一起,通过磁力驱动叶轮的旋转。
由于离心力的作用,泥浆被吸入泵的吸入口,然后被泵送到泵的排出口。
这实现了泵的离心泵效应,将泥浆从低压区域输送到高压区域。
5.无密封设计:•由于磁耦合的存在,泥浆磁力泵不需要传统泵中常见的轴封或密封装置。
这种无密封结构有助于减少泵的维护成本,防止泵在处理颗粒物浓度较高的泥浆时发生泄漏。
6.适用范围:•泥浆磁力泵适用于处理具有颗粒物的液体,如泥浆、废水和污泥。
由于无密封结构和磁耦合的特性,这种泵在处理腐蚀性、有毒性液体时也具有优势。
总体而言,泥浆磁力泵通过磁力耦合的方式实现了无密封的设计,降低了泵的维护需求,特别适用于需要处理颗粒物较多的泥浆和污水应用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
磁力泵的结构和工作原理
磁力泵是一种比较常见的泵,相较于其他泵类产品,磁力泵有着显著的特点,其工作原理和应用范围在实践过程中不断地得到完善。
详解磁力泵的结构和工作原理
1、磁力泵的工作原理
磁力传动是利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用的特性,而非铁磁物质不影响或很少影响磁力的大小,因此可以无接触地透过非磁导体(隔离套)进行动力传输。
磁力传动可分为同步或异步设计。
大多数磁力泵采用同步设计。
电动机通过外部联轴器和外磁钢联在一起,叶轮和内磁钢联在一起。
在外磁钢和内磁钢之间设有全密封的隔离套,将内、外磁钢完全隔开,使内磁钢处于介质之中,电机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动。
异步设计磁性传动,也称扭矩环磁性传动。
用鼠笼式结构的扭矩环来取代内磁钢,扭矩环在外磁钢的吸引下以略低的速度转动。
由于无内磁钢,因此其使用温度要高于同步驱动的磁力传动。
2、磁力泵的结构
1)磁力耦合器
磁力传动由磁力耦合器来完成。
磁力耦合器主要包括内磁钢、外磁钢及隔离套等零部件,是磁力泵的核心部件。
磁力耦合器的结构、磁路设计,及其各零部件的材料关系到磁力泵的可靠性,磁传动效率及寿命。
磁力耦合器应在规定的环境条件下适用于户外启动和连续操作,不应出现脱耦和退磁现象。
(1)内、外磁钢
内磁钢应用粘合剂牢固地固定在导环上,并用包套将内磁钢和介质隔离。
包套最小厚度应为0.4mm,其材料应选用非磁性的材料,并适用于输送的介质。
外磁钢也应用粘合剂牢固地固定在外磁钢环上。
为防止装配时外磁钢的损坏,外磁钢内表面最好也应覆以包套。
同步磁力耦合器应选用钐钴、钕铁硼等稀土型磁性材料;扭矩环传动器可选用钐钴、钕铁硼等稀土磁性材料,或铝镍钴磁性材料。
钕铁硼的磁能积高于钐钴,缺点是使用温度仅为。
