东宝河主桥0号块专项施工方案

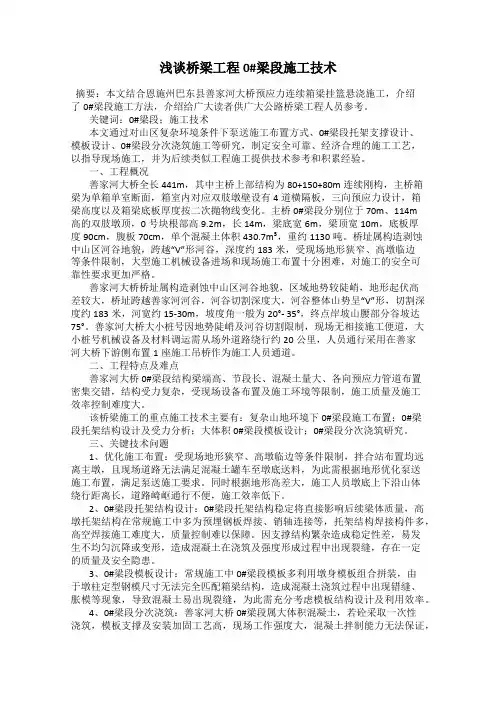

浅谈桥梁工程0#梁段施工技术

浅谈桥梁工程0#梁段施工技术摘要:本文结合恩施州巴东县善家河大桥预应力连续箱梁挂篮悬浇施工,介绍了0#梁段施工方法,介绍给广大读者供广大公路桥梁工程人员参考。
关键词:0#梁段;施工技术本文通过对山区复杂环境条件下泵送施工布置方式、0#梁段托架支撑设计、模板设计、0#梁段分次浇筑施工等研究,制定安全可靠、经济合理的施工工艺,以指导现场施工,并为后续类似工程施工提供技术参考和积累经验。
一、工程概况善家河大桥全长441m,其中主桥上部结构为80+150+80m连续刚构,主桥箱梁为单箱单室断面,箱室内对应双肢墩壁设有4道横隔板,三向预应力设计,箱梁高度以及箱梁底板厚度按二次抛物线变化。
主桥0#梁段分别位于70m、114m高的双肢墩顶,0号块根部高9.2m,长14m,梁底宽6m,梁顶宽10m,底板厚度90cm,腹板70cm,单个混凝土体积430.7m³,重约1130吨。
桥址属构造剥蚀中山区河谷地貌,跨越“V”形河谷,深度约183米,受现场地形狭窄、高墩临边等条件限制,大型施工机械设备进场和现场施工布置十分困难,对施工的安全可靠性要求更加严格。
善家河大桥桥址属构造剥蚀中山区河谷地貌,区域地势较陡峭,地形起伏高差较大,桥址跨越善家河河谷,河谷切割深度大,河谷整体山势呈“V”形,切割深度约183米,河宽约15-30m,坡度角一般为20°- 35°,终点岸坡山腰部分谷坡达75°。
善家河大桥大小桩号因地势陡峭及河谷切割限制,现场无相接施工便道,大小桩号机械设备及材料调运需从场外道路绕行约20公里,人员通行采用在善家河大桥下游侧布置1座施工吊桥作为施工人员通道。
二、工程特点及难点善家河大桥0#梁段结构梁端高、节段长、混凝土量大、各向预应力管道布置密集交错,结构受力复杂,受现场设备布置及施工环境等限制,施工质量及施工效率控制难度大。
该桥梁施工的重点施工技术主要有:复杂山地环境下0#梁段施工布置;0#梁段托架结构设计及受力分析;大体积0#梁段模板设计;0#梁段分次浇筑研究。
0#块预压方案1

渔泉溪特大桥主墩0#块托架预压技术方案一、工程概况渔泉溪特大桥主墩0#块长12米,高6.5米,总重520.24吨,两薄壁墩间距为4米。
二、0#块现浇施工(1)利用预埋在墩顶的预埋件搭设平台,在平台上现浇的方法来施工0#段。
墩顶预埋件采用上下两排各8根Ø80钢管。
墩身施工完成后在钢管内穿插Ø32 I V级精轧钢安装三角形牛腿支架,在支架上采用型钢纵横铺设成平台。
在施工平台上进行铺设底模。
平台模型见附图一。
(2)0#段结构复杂,混凝土圬工量大,对于平台的承重及变形量要求大,平台搭设完成后,对托架进行试压,试压方法为堆码重物加压法,以消除其非弹性变形。
测出托架的弹性变形值,为外侧模板预留高度提供参数。
三、预压方案渔泉溪特大桥主墩墩高50米,0#块采用托架法施工。
托架主要受力件为三角形钢结构加工而成。
每支墩身顶安装10组(20片)三角架,形成承力中腿。
在承力牛腿上使用型钢搭铺,形成0#块底模平台。
选择两支墩身之间设6*5.5米底模区作为预压区域。
根据0#块采用分两次浇注,先浇注底板和腹板再浇注顶板。
结合0#块采用三角支架托架,其整体上受均布竖向荷载,上部Ø32精轧螺纹钢筋主要起固定托架的作用不承受剪力,主要是底部的钢板焊接受力。
托架承担的最大应力位于两主墩之间,采用在0#块托架上堆码砂袋等重物进行预压。
0#块砼分二层浇注,第一次浇注位置在腹板上承托以下20cm处,经计算两主墩之间混凝土和模板重量的等效静荷载为253吨(安全系数取为1.3)。
四、预压结果处理在0#段底模铺装完成之后,用红漆标记标高观测点4—8处,测得第一组标高数据H0,在托架上分别进行加重20%,加重50%,加重80%和加重100%等阶段测得标高数据H1-H4,满载后持荷24小时作为平稳期,之后测得H5,当支架没有明显变化后(沉降量小于1mm)开始拆除压重物,完全拆除之后测得H6。
通过以上数据的分析处理,可以得出托架的非弹性变形值,弹性变形值等参数,主要为预留高度提供参数,对于底模的最终底模标高起指导作用。
