直线电机简介
直线电动机
直线电动机
直线电动机是一种做直线运动的电动机，早在18世纪就有人提出用直线电机驱动织布机的梭子，也有人想用它作为列车的动力，但只是停留在试验论证阶段。
直到19世纪50年代随着新型控制元件的出现，直线电动机的研究和应用才得到逐步发展。
特别是最近20多年来，直线电动机广泛应用于工件传送、开关阀门、开闭窗帘及门户、平面绘图仪、笔式记录仪、磁分离器、轨道列车等方面。
与旋转电动机相比，直线电动机主要有以下优点:
(1)由于不需要中间传动机构，整个系统得到简化，精度提高，振动和噪声减小。
(2)由于不存在中间传动机构的惯量和阻力矩的影响，电动机加速和减速的时间短，可实现快速起动和正反向运行。
(3)普通旋转电动机由于受到离心力的作用，其圆周速度有所限制，而直线电动机运行时，其部件不受离心力的影响，因而它的直线速度可以不受限制。
(4)由于散热面积大，容易冷却，直线电动机可以承受较高的电磁负荷，容量定额较高。
(5)由于直线电动机结构简单，且它的初级铁心在嵌线后可以用环氧树脂密封成一个整体，所以可在一些特殊场合中应用，例如可在潮湿环境甚至水中使用。
直线电机是怎么样的
直线电机是怎么样的直线电机是一种利用电磁力作用于直线导轨上的电动机。
与传统旋转电机相比，直线电机具有结构简单、运动平稳、高速高加速度、高精度、机械效率高、没有机械磨损等优点。
因此，直线电机广泛应用于自动化生产线、半导体设备、医疗器械、航空航天等领域。
直线电机的工作原理直线电机基本上是由电源、电容器、电感线圈、输出杆和导轨组成。
运用电磁感应定律，直线电机可以将电能转化为机械能，实现在导轨上的直线运动。
具体地，当直线电机加电后，直线电机上的导轨将受到电磁力的作用，导轨中的输出杆在电磁力的推动下会沿着导轨方向前进。
具有导体的电磁线圈内通以定电流，线圈内部将会产生电磁场，从而形成磁极对，并对相关元件施加力，最终实现直线运动。
直线电机的分类在不同的工作原理和结构上，直线电机可以分为多种类型，如下所述：1.电磁直线电机电磁直线电机是运用电磁感应原理实现直线运动的一种电动机，在导轨上由交变磁场、游动子和定子组成，通常应用于高速高精度等场合。
2.贴片直线电机贴片直线电机又称为盘式直线电机，它是采用线性运动的原理，通过电磁原理来驱动，运动部件是由一个滑块和一个直线电机来组成的，应用广泛于机床、慢放线等领域。
3.电声直线电机电声直线电机是利用电磁感应原理来实现振动运动的直线电机，通常应用于扬声器、无线电等领域。
它具有高精度、低噪音、快速响应、线性性能好等特点。
直线电机的应用直线电机广泛应用于各种需要直线运动的场合，在工业自动化领域可以实现机械自动化和智能化，可以用于各种运输、分拣、加工、生产和包装等设备。
在医疗器械领域中，直线电机可应用于医用机器人、病床运动部件等。
在航空航天领域中，直线电机可以用于伺服系统、导引系统、位移系统等，为航空航天领域提供了方便和重要的支持。
直线电机的未来发展随着科技的发展和人们对科技应用的需求增长，直线电机正在为我们创造出更多的可能，未来直线电机将越来越小巧、智能、节能、环保，将有更广泛的应用前景和市场空间。
直线电机文档
直线电机简介直线电机是一种特殊的电机，与传统的旋转电机不同，直线电机将转动运动转化为直线运动。
它的工作原理是利用电磁力在线性定子和直线电磁体之间产生相互作用，从而实现直线运动。
直线电机具有结构简单、效率高、响应快等优点，在现代工业生产中得到了广泛的应用。
工作原理直线电机的工作原理可以简单描述为：通过施加电流到定子上，定子产生的电磁力将直线电磁体推动在定子上直线运动。
这种电磁力的产生主要依靠磁场和电流之间的相互作用。
直线电机的定子和直线电磁体之间有多个电磁铁柱，通过这些铁柱，直线电机可以施加不同的力和速度来实现不同的运动需求。
直线电机的定子由包含线圈的铁柱组成，当电流通过线圈时，产生的磁场将影响铁柱上的直线电磁体。
直线电磁体由包含磁铁的铁柱组成，当直线电磁体运动时，就会在定子上产生电流，从而形成闭环。
优点直线电机相较于传统的旋转电机有多个优点：1.结构简单：直线电机的结构相对简单，由定子和直线电磁体组成，没有传统电机的转子和机械传动部分。
2.效率高：由于没有机械传动损耗，直线电机的效率相对较高，能够将电能有效地转化为直线运动。
3.响应快：直线电机的启停和反向运动非常快速，响应时间短。
4.精度高：直线电机的定位精度较高，能够实现对位置的准确控制。
5.可调节性强：通过改变电流大小和方向，可以调节直线电机的力和速度，适应不同的应用需求。
应用领域直线电机在工业生产中有着广泛的应用，特别是在需要进行直线运动、定位和控制的场景。
以下是直线电机的几个主要应用领域：1.自动化生产线：直线电机可以用于自动化生产线上的物料搬运、定位和组装。
2.机械加工：直线电机可以用于机械加工设备上的切割、切割和打磨等工序，实现精确的定位和控制。
3.包装机械：直线电机可以用于包装机械上的拨盘、送料和定位等控制任务，提高包装效率和精度。
4.输送系统：直线电机可以用于输送系统上的物料搬运和定位，如物流仓储系统中的货物输送和分拣等。
5.医疗设备：直线电机可以应用于医疗设备上的医疗机器人、X光机和CT扫描仪等，实现精确的定位和控制。

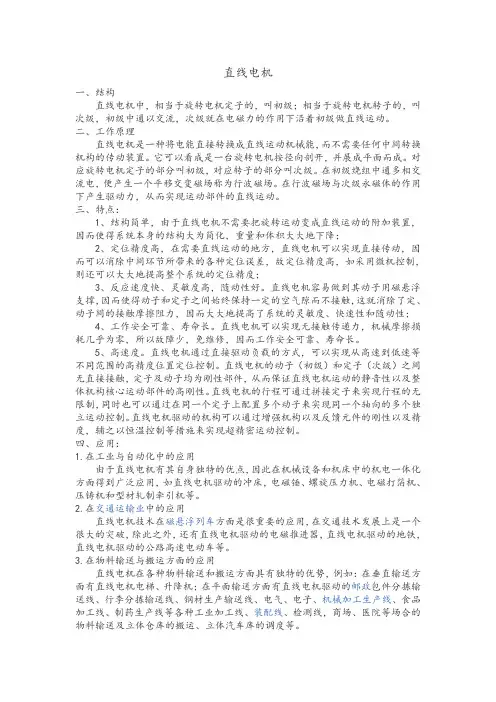

直线电机
直线电机一、结构直线电机中，相当于旋转电机定子的，叫初级；相当于旋转电机转子的，叫次级，初级中通以交流，次级就在电磁力的作用下沿着初级做直线运动。
二、工作原理直线电机是一种将电能直接转换成直线运动机械能，而不需要任何中间转换机构的传动装置。
它可以看成是一台旋转电机按径向剖开，并展成平面而成。
对应旋转电机定子的部分叫初级，对应转子的部分叫次级。
在初级绕组中通多相交流电，便产生一个平移交变磁场称为行波磁场。
在行波磁场与次级永磁体的作用下产生驱动力，从而实现运动部件的直线运动。
三、特点：1、结构简单，由于直线电机不需要把旋转运动变成直线运动的附加装置，因而使得系统本身的结构大为简化，重量和体积大大地下降；2、定位精度高，在需要直线运动的地方，直线电机可以实现直接传动，因而可以消除中间环节所带来的各种定位误差，故定位精度高，如采用微机控制，则还可以大大地提高整个系统的定位精度；3、反应速度快、灵敏度高，随动性好。
直线电机容易做到其动子用磁悬浮支撑，因而使得动子和定子之间始终保持一定的空气隙而不接触，这就消除了定、动子间的接触摩擦阻力，因而大大地提高了系统的灵敏度、快速性和随动性；4、工作安全可靠、寿命长。
直线电机可以实现无接触传递力，机械摩擦损耗几乎为零，所以故障少，免维修，因而工作安全可靠、寿命长。
5、高速度。
直线电机通过直接驱动负载的方式，可以实现从高速到低速等不同范围的高精度位置定位控制。
直线电机的动子（初级）和定子（次级）之间无直接接触，定子及动子均为刚性部件，从而保证直线电机运动的静音性以及整体机构核心运动部件的高刚性。
直线电机的行程可通过拼接定子来实现行程的无限制，同时也可以通过在同一个定子上配置多个动子来实现同一个轴向的多个独立运动控制。
直线电机驱动的机构可以通过增强机构以及反馈元件的刚性以及精度，辅之以恒温控制等措施来实现超精密运动控制。
四、应用：1.在工业与自动化中的应用由于直线电机有其自身独特的优点，因此在机械设备和机床中的机电一体化方面得到广泛应用，如直线电机驱动的冲床，电磁锤、螺旋压力机、电磁打箔机、压铸机和型材轧制牵引机等。
直线电机
直线电机1、直线电机介绍：直线电机也称线性电机，线性马达，直线马达，推杆马达，在实际工业应用中的稳定增长，证明直线电机可以放心的使用。
上图直线电机明确显示动子的内部绕组、磁鉄和磁轨。
动子是用环氧材料把线圈压成的，而且,磁轨是把磁铁固定在钢上。
直线电机在过去的10年，经实践上引人注目的增长和工业应用的显著受益才真正成熟。
2、直线电机的原理：直线电机经常简单描述为旋转电机被展平，而工作原理相同。
动子是用环氧材料把线圈压缩在一起制成的，而且，磁轨是把磁铁（通常是高能量的稀土磁铁）固定在钢上。
电机的动子包括线圈绕组、霍尔元件电路板、电热调节器（温度传感器监控温度）和电子接口。
在旋转电机中，动子和定子需要旋转轴承支撑动子以保证相对运动部分的气隙，同样的，直线电机需要直线导轨来保持动子在磁轨产生的磁场中的位置。
和旋转伺服电机的编码器安装在轴上反馈位置一样，直线电机需要反馈直线位置的反馈装置--直线编码器，它可以直接测量负载的位置从而提高负载的位置精度。
直线电机的控制和旋转电机一样。
像无刷旋转电机，动子和定子无机械连接（无刷），不像旋转电机的方面，动子和定子位置保持固定，直线电机系统可以是磁轨运动或者推力线圈运动（大部分定位系统应用是磁轨固定，推力线圈运动）。
用推力线圈运动的电机，推力线圈的重量和负载比很小，然而，需要高柔性线缆及其管理系统。
用磁轨运动的电机，不仅要承受负载，还要承受磁轨的重力，但无需线缆管理系统。
直线和旋转电机上的机电原理是相似的，相同的电磁力在旋转电机上产生力矩作用在直线电机上产生直线推力。
因此，直线电机使用和旋转电机相同的控制和可编程配置。
直线电机的形状可以是平板式和U 型槽式，哪种构造最适合要看实际应用的规格要求和工作环境。
3、直线电机的优缺点：优点：直线电动机的特点在于直接产生直线运动，与间接产生直线运动的“旋转电动机，滚动丝杠”相比：（1）结构简单。
管型直线电机不需要经过中间转换机构而直接产生直线运动，使结构大大简化，运动惯量减少，动态响应性能和定位精度大大提高；同时也提高了可靠性，节约了成本，使制造和维护更加简便。
直线电机介绍
一．直线电机的发展历史1845 年英国人Charles Wheastone发明了世界上第一台直线电动机，但这种直线电动机由于气隙过大而导致效率很低，未获成功。
在160多年的历史中直线电机主要经历了三个时期，分别是：1.1840～1955年为探索实验时期在这个期间直线电机从设想到试验再到部分试验，经历了一个不断探索的过程。
最早明确提出直线电机的文章是1890年美国匹兹堡市的市长写的一片文章，然而限于当时的技术条件，最终并没有获得成功。
到了1905年出现了将直线电机作为火车推进机构的设想，给当时各国的研究人员带来了极大的鼓舞，在1917年出现了第一台圆筒形直线电机，并试图用它来作为导弹的发射装置，但始终还是停留在模型阶段。
经过1930年到1940年的实验阶段，科研人员获取了大量的实验数据，从而对理论有了更深的认识。
在随后的过程中，1945年美国的西屋电气研制成功了电力牵引飞机弹射器，它以7400kw的直线电机作为动力，并且成功的进行了试验，同时使得直线电机可靠性等优点得到了重视。
在1954年英国皇家飞机制造公司成功利用双边扁平型直流直线电机制成了导弹发射装置。
但是在这个过程中，由于直线电机与旋转电机相比在成本和效率方面没有优势，并没有取得突破性的成功。
2.1956—1970年为直线电机的开发应用期1955年以后，直线电机进入了全面的开发阶段，同时该时期的控制技术和材料技术的发展，更有力的促进了直线电机的开发。
直线电机的使用设备逐渐被开发出来，例如采用直线电机的MHD泵、自动绘图仪、磁头定位驱动装置、空气压缩机等。
3. 1971年至今为直线电机的使用商品时期到目前，各类直线电机的应用得到了推广，形成了许多有实用价值的商品，直线电机开始在旋转电机无能为力的地方寻找自己的位置。
例如，直线电机应用于磁悬浮列车，液态金属的输送和搅拌，电子缝纫机和磁头定位装置，直线电机冲压机等等。
二．直线电机工作原理和分类所谓的直线电机就是利用电磁原理，将电能装换为直线运动的装置。
直线电机简介范文
直线电机简介范文直线电机是一种将电能转换为机械能的设备，可以直接产生直线运动。
与传统的旋转电机不同，直线电机具有更高的有效力和速度，并且更加紧凑、高效和精确。
直线电机广泛应用于工业生产、交通运输、医疗设备和机器人等领域。
直线电机的工作原理是利用电磁原理产生直线运动。
直线电机通常由两个主要元素组成：定子和滑块。
定子是由一组线圈组成的，通过通电产生磁场。
滑块是在磁场中移动的磁铁，通过与磁场互作用来产生力和运动。
当电流通过定子线圈时，滑块会受到磁力的作用而运动。
直线电机有几种不同的类型，包括传统的感应直线电机、直线同步电机和直线步进电机。
感应直线电机是最常见的类型，它利用感应原理来产生磁场。
直线同步电机则利用同步原理，与外部磁场保持同步运动。
直线步进电机通过细分定位来实现非常精确的运动控制。
直线电机具有许多优点，使其成为很多应用中的理想选择。
首先，直线电机具有极高的加速度和速度，可以实现快速和精确的运动。
其次，直线电机没有传统旋转电机的机械传动部件，因此无需润滑和维护，并且可以避免机械传动中的摩擦和磨损问题。
此外，直线电机具有较高的效率和能量利用率，可以节约能源和降低成本。
直线电机在各个领域具有广泛的应用。
在工业生产中，直线电机可以用于自动化生产线上的物料搬运、装配和包装等任务。
在交通运输领域，直线电机可用于高速列车的磁悬浮系统和电动汽车的驱动系统，以实现更高的速度和能源效率。
在医疗设备中，直线电机可用于手术机器人、医疗成像设备和高精度治疗设备等。
在机器人领域，直线电机可用于各种类型的机器人，如工业机器人、服务机器人和医疗机器人等。
尽管直线电机具有许多优点，但也存在一些挑战和限制。
首先，直线电机的制造和维护成本较高，因为它们需要较大的线圈和磁体，并且通常需要精确的控制系统。
其次，直线电机需要较大的电源和电流，因此在一些应用中可能需要专门的电源和电路。
此外，直线电机的使用寿命可能受到材料耐久性、热量积累和磨损等因素的影响。
直线电机基本概念
直线电机基本概念直线电机可以看作旋转电机结构上的一种演变，它可以看作将一台旋转电机沿径向剖开，然后将电机的圆周展开成直线。
直线电机可分为：交流直线感应电动机（LIM），交流直线同步电动机（LSM）、直流直线电动机（LDM）、直线步进电动机（LPM）、混合式直线电动机（LHM）、微特直线电动机。
其中交流直线同步电动机又分电磁式（EM）、永磁式（PM）、可变电阻（VR）、混合式（HB）、超导体（SC）；直线直流电动机分为电磁式、永磁式、无刷；直线步进电动机分为可变电阻型和永磁型。
同步直线电动机的原理：直线同步电动机与直线异步电动机一样也是由旋转电机演化来的，其工作原理与旋转电机一样。
直线同步电动机的磁极一般有直流励磁绕组励磁，或有永磁体励磁。
在定子绕组产生的气隙行波磁场与磁极磁场的共同作用下，气隙磁场对磁极动子产生电磁推力。
在这个电磁推力的作用下，如果初级是固定不动的，那么次级就沿着行波磁场的运动方向做直线运动。
磁极运动的速度v就与行波磁场的移动速度一致,且v=2f t单位(m/s),t为极距。
同步直线电机与异步直线电机在性能、使用范畴上有何区别：直线异步电动机具有：成本低，相同容量的异步电动机的体积是同容量的同步电动机的6倍左右,常用变频器做速度控制，用于精度要求不是很高的场合。
直线同步电动机具有更大的驱动力，其控制性能，位置精度更好，体积小，重量轻，且具有发电制动功能。
永磁直线同步电动机可应用于各种精密加工设备上。
但是成本相对较高。
永磁体性能的提高和价格的下降，以及由永磁取代绕线式转子中的励磁绕组所带来的一系列优点:如转子无发热问题、控制系统简单、具有较高的运行效率和较高的运行速度等等。
动圈式直线电机与动磁式直线电机：永磁直线电动机可以做成动磁型，也可以做成动圈型。
只要使永磁体产生的磁通由绕组通入直流电励磁产生，任何一种永磁式直线电动机都可以改为电磁式（动磁）直线电动机。
动圈型结构具有体积小，成本低和效率高等优点。
直线电机简介
广州地铁四号线
广州地铁四号线作为全国首列采用直线电机的地铁列 车，相比一、二、三号线列车的旋转电机，四号线的 直线电机虽然安装时需要在轨道中间多设置一条由铝 钢复合材料构成的感应板，2000多元1米的感应板(四 号线全长46.6公里)看似增加了一笔不菲的成本，但因 为直线电机与轨道只有9毫米的间距，明显降低了列 车的高度，使得隧道直径从以往的5.4米缩短到2.8米 左右，从而直接减少了近1/3的土建成本，以后的维修 成本也大幅下降。总体看来，比起130多万美元一节 的普通旋转电机列车，这种直线电机列车只要120多 万美元。
直线电机
工作原理：直线电机为线性异步电动机的简称，其工 作原理与一般的旋转式感应电动机相似。它可看成是 将旋转电机沿半径方向剖开展平，定子部分在用硅钢 片叠压成扁平形状的铁心上，放入两层叠绕的三相线 圈构成，沿纵向固定安装于车辆底架下部或转向架构 架下部。而转子部分亦展平变为一条感应轨，铺设在 两走形轨之间，一般由铝板或铝合金制成的外壳和铁 芯组成。定子与转子感应轨之间应保持8mm~10mm 间隙，当通过交流电时，由于磁场的相互作用产生推 力，驱动车辆运行或制动。
机和轨道中间安装的感应板之间的电磁效应产生的推
力作为列车的牵引力或电制动力，与轮轨间的粘着无
关，因此，有着70‰以上的爬坡能力的直线电机，解
决了四号线许多现存的困难。
广州地铁四号线
车辆：广州轨道交通四号线首列车由日本川崎 公司与南车集团青岛四方机车车辆股份有限公 司合作制造。
广州地铁四号线
特点：一、爬坡能力强。 二、 转弯半径小。 三、噪声低，安静舒适 。
直线电机优点
一：结构简单。由于直线电机省去了一系列的传 动机构，降低了车辆的自重，简化了结构。有 可能采用小轮径，从而使车辆的轮廓尺寸减少， 由此可是地铁隧道的土建造价降低。
直线电机的特性、现况及其发展趋势
直线电机的特性、现况及其发展趋势班级：机械0804班姓名：何延浩学号：u200810546一、直线电机概述根据当今世界机床制造业的发展趋势和国家中长期科技发展规划，数控机床正在向精密、高速、复合、智能、环保的方向发展。
由于直线电机将电能直接转换为直线运动，取消了传统的从旋转电机到工作台之间的一切机械传动环节，具有高速、高精和“零传动”特性，因此直线电机正在成为高档数控机床的重要功能部件，是高端数控设备未来的发展趋势。
直线电机又称线性马达、推杆马达，是一种将传统的旋转电机沿轴线方向切开后，将旋转电机的初级展开作为直线电机(线性马达)的定子，次级通电后在电磁力的作用下沿着初级做直线运动，成为直线电机(线性马达)的动子的新型电机（如图1所示）。
二、直线电机的工作原理直线电机利用电能直接产生直线运动，其原理与相应的旋转式电动机相似，在结构上可以看作是由相应旋转电机沿径向切开，拉直演变而成。
如图2-a 所示为传统旋转式电机，图2-b 为旋转时电机沿径向切开后得到的直线电机。
直线电动机同样包括定子和动子两部分，在电磁力的作用下，动子带动外界负载运动作功。
在需要直线运动的地方，采用直线电动机可使装置的总体结构得到简化。
直线电动机较多地应用于各种定位系统和自动控制系统。
大功率的直线电动机还常用于电气铁路高速列车的牵引、鱼雷的发射等装备中。
直线电动机按原理分为直流直线电动机、交流直线异步电动机、直线步进电动机和交流直线同步电动机，以前三种应用较多。
按结构可分为单边型和双边型两种。
在单边型结构中，定子和动子之间受有较大的单边磁拉力；双边型结构由于两边磁拉力互相平衡，支承部分摩擦力较小，动作比较灵活。
（1）直流直线电动机 直流供电的直线电动机。
由一套磁极和一组绕组构成。
绕组中的电流有的通过电刷和换向片结构引入，称刷型；有的不经换向器和电刷，直接用导线引入，称无刷型。
直流直线电动机从结构上还可分为动极式和动圈式两种。
图2所示为圆柱式直流动圈式直线电动机，由于其结构与扬声器的音圈相似，故又称为音圈式直线电动机，简称音圈电动机。
直线电机的特点及应用
直线电机的特点及应用直线电机是一种将电能转化为机械运动的电机。
与传统的转子电机相比，直线电机具有以下特点：1. 直线运动：直线电机主要产生直线运动，因为其电磁系统与运动部件是沿直线排列的。
这使其在一些特定的应用中具有较大的优势，尤其在需要大范围、高速度的直线运动时。
2. 高速度和加速度：由于直线电机不需要通过转子转动，可以直接转化为运动，因此可以实现较高的速度和加速度。
这在一些需要快速运动的应用，如包装机械、数字打印机等中非常有用。
3. 精确定位和控制：直线电机可以通过电流的调节来实现对运动的精确控制。
结合传感器和控制系统，可以实现高精度的定位和轨迹控制。
这使其在一些需要高精度定位的应用中具有较大的优势，如半导体制造设备、光刻机等。
4. 高效能：由于直线电机将电能转化为线性运动而不需要传递转矩，所以相比传统的转子电机具有更高的能量转换效率。
这使其在一些对能量效率要求较高的应用中得到广泛应用，如电动汽车、太阳能跟踪系统等。
5. 静音运行：直线电机不需要机械传动装置，因此减少了传统电机的噪音来源。
这使其在一些对噪音要求较高的应用中得到广泛应用，如医疗设备、光学设备等。
直线电机的应用非常广泛，包括以下几个方面：1. 自动化生产：直线电机可以应用在自动化生产线上，如流水线机械、机器人等。
其高速度和精确控制的特点使其能够快速完成复杂的生产任务。
2. 交通运输：直线电机可以应用在交通运输领域，如高速列车、磁悬浮列车等。
其高速度和能量效率的特点使其能够提供更快、更高效的交通服务。
3. 医疗器械：直线电机可以应用在医疗器械中，如MRI扫描仪、手术器械等。
其精确定位和静音运行的特点使其能够提供高精度和舒适的医疗服务。
4. 光学设备：直线电机可以应用在光学设备中，如光刻机、平移台等。
其高速度和精确控制的特点使其能够实现高精度的光学加工和定位。
5. 能源设备：直线电机可以应用在能源设备中，如风力发电机、太阳能跟踪系统等。
直线电机原理及应用
直线电机原理及应用直线电机（Linear Motor）是一种将电能转化为机械能的装置，利用电磁力产生线性运动。
其工作原理与传统的旋转电机相似，都是基于洛伦兹力（Lorentz force）的作用。
直线电机通常由固定部分和可移动部分组成。
固定部分包括固定磁场和电磁线圈，可移动部分包括电磁激励体和传动机构。
当电流通过电磁线圈时，会产生电磁场，与磁场耦合的电磁激励体受到洛伦兹力的作用，从而产生直线运动。
直线电机的应用非常广泛。
以下是几个常见的应用领域：1.输送系统：直线电机可以用于物料输送、装卸运输线、自动化生产线等，以替代传统的传动机构和传送带。
它可以实现高速、高精度的输送，并且无需维护和保养。
2.交通运输：直线电机可以应用于高速列车、磁悬浮列车和地铁等交通工具的动力系统中，提供高速、平稳的运动。
相较于传统的转子电机，直线电机无需传递动力，减少了传动损耗和噪音。
3.机床：直线电机可用于数控机床、磨床和镗床等工具机的进给系统中。
它具有响应快、加速度高的特点，能够提高加工效率和加工质量。
4.半导体设备：直线电机可以用于半导体设备中的定位和移动系统。
它具有高精度、高稳定性的特点，适用于要求极高位置控制和清洁环境的应用。
5.医疗设备：直线电机可以用于医疗设备中的定位和推动系统。
例如，它可以用于手术机器人或医疗床的控制，提供精确的定位和平滑的运动。
直线电机相较于传统的机械传动系统具有许多优势。
首先，直线电机工作原理简单，结构紧凑，具有较高的功率密度。
其次，它可以实现高速、高精度的控制，具有良好的动态响应特性。
另外，直线电机无需传递动力，减少了传动损耗和噪音，提高了效率和可靠性。
此外，直线电机具有自整定、自动保护和自动检测等功能，可提高系统的智能化程度。
尽管直线电机有很多优点，但也存在一些局限性。
首先，直线电机的制造和维护成本较高，因为其结构较为复杂。
其次，直线电机在工作过程中会产生较大的磁场和电磁干扰，可能对周围设备和人员产生一定的影响。
直线电机全面详解
验中探测头， 电梯门控制器的驱动等， 而后者则用在驱动
功率较大的机构。 下面分别对它们作一些介绍。
第12章 直线电机
12.3.1 永磁式
随着高性能永磁材料的出现， 各种永磁直线直流电机相继出现。
由于它具有结构简单， 无旋转部件， 无电刷， 速度易控， 反应速度快，
体积小等优点， 在自动控制仪器仪表中被广泛的采用。
运行。 因此， 在实际应用中必须把初、 次级做得长短不等。 根据初、
次级间相对长度， 可把平板型直线电机分成短初级和短次级两类， 如图
12 - 2所示。 由于短初级结构比较简单， 制造和运行成本较低， 故一般
常用短初级， 只有在特殊情况下才采用短次级。
第12章 直线电机
图 12 - 2 平板型直线电动机 (a) 短初级； (b) 短次级
直线电机的其它特性， 如机械特性、 调节特性等都与交流伺服
电动机相似， 通常也是靠改变电源电压或频率来实现对速度的连续调节，
这些不再重复说明。
第12章 直线电机
12.3 直线直流电机
直线直流电机主要有两种类型： 永磁式和电磁式。
前者多用在功率较小的自动记录仪表中， 如记录仪中笔的纵
横走向的驱动， 摄影机中快门和光圈的操作机构， 电表试
第12章 直线电机
图 12 - 3 双边型直线电机
第12章 直线电机
与旋转电机一样， 平板型直线电机的初级铁心也由硅钢片叠成，
表面开有齿槽， 槽中安放着三相、 两相或单相绕组； 单相直线感应电机
也可做成罩极式的， 也可通过电容移相。 它的次级形式较多， 有类似鼠
笼转子的结构， 即在钢板上(或铁心叠片里)开槽， 槽中放入铜条或铝条，
多相绕组中通入多相电流后， 也会产生一个气隙基波磁场， 但是这个磁
直线电机的主要特点和应用方面有哪些
直线电机的主要特点和应用方面有哪些直线电机是一种特殊形式的电机，不同于传统的旋转电机，它的动作是沿着直线方向运动。
由于其独特的运动方式和紧凑的结构设计，直线电机在工业、交通等领域具有广泛的应用。
本文将介绍直线电机的主要特点和应用方面。
直线电机的主要特点1. 无接触、无摩擦传统的旋转电机需要使用转子和定子之间的接触来传递动力，而直线电机则可以实现无接触、无摩擦的运动。
这意味着直线电机的运动更加平稳，可以减少能耗和维护成本。
2. 高精度、高速度直线电机是一种可以控制运动速度和位置的精密设备，具有非常高的动态响应度和定位精度。
因此，它适用于需要高精度、高速度定位和运动控制的领域。
3. 紧凑结构、轻便传统的旋转电机往往需要复杂的传动装置和结构设计，而直线电机则可以通过设计更简单的结构来实现相同的功效。
这种特性使得直线电机具有更紧凑、更轻便的结构，更易于集成和安装。
4. 高效、环保直线电机的动力传输效率更高，因为没有传统电机中因接触和摩擦而带来的能量损耗。
而且使用直线电机可以减少机械传动部件的使用，从而降低噪音和振动，有利于环保。
直线电机的应用方面1. 工业生产自动化直线电机可以广泛应用于工业生产自动化领域，用于输送、印刷、拼接、加工和包装等生产工序的控制和操作。
由于直线电机可以实现高精度、高效率和高速度运动控制，因此可以提高生产效率和产品质量，降低成本。
2. 交通运输直线电机在交通运输领域也有广泛的应用，例如高速列车和城市轨道交通的驱动装置，机场行李收发系统和邮件分拣系统的操作装置等等。
这些应用都需要高效、精确、可靠的控制和运动控制，而直线电机正是最适合的选择。
3. 医疗设备直线电机也可以应用于医疗设备领域。
例如，在医疗成像仪器中，直线电机可以控制扫描精度和速度，确保成像精度和清晰度。
此外，直线电机还可以用于手术机器人、床位调节系统和心脏起搏器的驱动操作等方面。
4. 其他领域除了上述领域外，直线电机还可以在各种其他领域中得到应用。
直线电机研究报告
直线电机研究报告直线电机是一种通过电流产生的磁场来驱动直线运动的电机，其工作原理和传统的旋转电机有很大的不同。
本文将介绍直线电机的结构、工作原理、应用领域以及未来发展方向。
一、结构直线电机主要由定子和滑台两部分组成。
定子是由一组电磁线圈组成，安装在机器床的底座上。
而滑台则是负责直线运动的部分，它上面有一组永磁体，与定子的电磁线圈相互作用，从而实现直线运动。
二、工作原理直线电机的工作原理基于洛伦兹力的作用。
当电流通过定子的电磁线圈时，会产生一个磁场。
而滑台上的永磁体则会受到该磁场的作用力，从而产生直线运动。
根据电流的方向和大小，可以控制滑台的速度和方向。
三、应用领域直线电机具有速度快、精度高、响应快等优点，因此在许多领域有广泛的应用。
其中最常见的应用是在工业自动化设备中，如数控机床、印刷机械等。
直线电机还广泛应用于交通运输领域，如高速列车、磁悬浮列车等，以及航空航天领域的飞行器推进系统。
四、未来发展方向随着科技的不断进步，直线电机在结构和性能上都有了很大的提升空间。
未来的直线电机将更加小型化、高效化和智能化。
例如，采用新材料和新工艺制造的直线电机可以实现更小的体积和更高的功率密度。
同时，随着人工智能和物联网的发展，直线电机可以与其他设备进行无线通信和协同工作，实现更智能的控制和运行。
总结：直线电机是一种通过电流产生的磁场来驱动直线运动的电机。
它的工作原理基于洛伦兹力的作用，通过控制电流的方向和大小来控制滑台的运动。
直线电机在工业自动化、交通运输和航空航天等领域有广泛的应用。
未来的直线电机将更加小型化、高效化和智能化。
通过不断的技术创新和发展，直线电机将在各个领域发挥更重要的作用。
直线电机简介
磁悬浮列车是一种现代高科技轨道交通 工具，它通过电磁力实现列车与轨道之 间的无接触的悬浮和导向，再利用直线 电机产生的电磁力牵引列车运行。
德国的TR型磁悬浮列车无接触式的牵引技术要求采用长定子同 步直线电机驱动电机定子铁心由015mm厚的电工钢片叠压而成, 被固定在导轨的下部;定子三相绕组由防护电缆组成,预先成形, 并由敷线车将其嵌放在导轨两侧的定子槽中。定子三相绕组通 电后,产生一个移行磁场,与布置在车辆上的悬浮（励磁）磁铁 相互作用,实现牵引。其工作原理如图所示 一般的列车，由于车轮和铁轨之间存在摩擦，限制了速度的 提高，它所能达到的最高运行速度不超过300km/n．磁悬浮 列车是将列车用磁力悬浮起来，使列车与导轨脱离接触，以 减小摩擦，提高车速。列车由直线电机牵引．直线电机的一 个级固定于地面，跟导轨一起延伸到远处；另一个级安装在 列车上．初级通以交流，列车就沿导轨前进．列车上装有磁 体（有的就是兼用直线电机的线圈），磁体随列车运动时， 使设在地面上的线圈（或金属板）中产生感应电流，感应电 流的磁场和列车上的磁体（或线圈）之间的电磁力把列车悬 浮起来．悬浮列车的优点是运行平稳，没有颠簸，噪声小， 所需的牵引力很小，只要几千kw的功率就能使悬浮列车的速 度达到550km／h．悬浮列车减速的时候，磁场的变化减小， 感应电流也减小，磁场减弱，造成悬浮力下降．悬浮列车也 配备了车轮装置，它的车轮像飞机一样，在行进时能及时收 入列车，停靠时可以放下来，支持列车．
Thanks !
在电机的三相绕组中通入三相对称正弦电流后，在初级 和次级间产生气隙磁场，气隙磁场的分布情况与旋转电 机相似，沿展开的直线方向呈正弦分布。当三相电流随 时问变化时，使气隙磁场按定向相序沿直线移动，这个 气隙磁场称为行波磁场。当次级的感应电流和气隙磁场 相互作用便产生了电磁推力，如果初级是固定不动的， 次级就能沿着行波磁场运动的方向做直线运动。
直线电机简介介绍
