第4章 楼板层和底层地面

合集下载

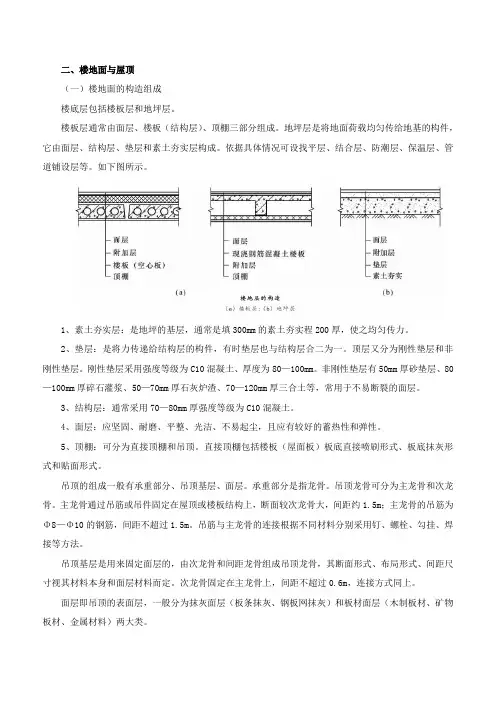

二级注册建筑师建筑构造与详图第四章第二节 建筑构造(七)

二级注册建筑师建筑构造与详图第四章第二节 建筑构造(七)

二、楼地面与屋顶(一)楼地面的构造组成楼底层包括楼板层和地坪层。

楼板层通常由面层、楼板(结构层)、顶棚三部分组成。

地坪层是将地面荷载均匀传给地基的构件,它由面层、结构层、垫层和素土夯实层构成。

依据具体情况可设找平层、结合层、防潮层、保温层、管道铺设层等。

如下图所示。

1、素土夯实层:是地坪的基层,通常是填300mm的素土夯实程200厚,使之均匀传力。

2、垫层:是将力传递给结构层的构件,有时垫层也与结构层合二为一。

顶层又分为刚性垫层和非刚性垫层。

刚性垫层采用强度等级为C10混凝土、厚度为80—100mm。

非刚性垫层有50mm厚砂垫层、80—100mm厚碎石灌浆、50—70mm厚石灰炉渣、70—120mm厚三合土等,常用于不易断裂的面层。

3、结构层:通常采用70—80mm厚强度等级为C10混凝土。

4、面层:应坚固、耐磨、平整、光洁、不易起尘,且应有较好的蓄热性和弹性。

5、顶棚:可分为直接顶棚和吊顶。

直接顶棚包括楼板(屋面板)板底直接喷刷形式、板底抹灰形式和贴面形式。

吊顶的组成一般有承重部分、吊顶基层、面层。

承重部分是指龙骨。

吊顶龙骨可分为主龙骨和次龙骨。

主龙骨通过吊筋或吊件固定在屋顶或楼板结构上,断面较次龙骨大,间距约1.5m;主龙骨的吊筋为Φ8—Φ10的钢筋,间距不超过1.5m。

吊筋与主龙骨的连接根据不同材料分别采用钉、螺栓、勾挂、焊接等方法。

吊顶基层是用来固定面层的,由次龙骨和间距龙骨组成吊顶龙骨,其断面形式、布局形式、间距尺寸视其材料本身和面层材料而定。

次龙骨固定在主龙骨上,间距不超过0.6m,连接方式同上。

面层即吊顶的表面层,一般分为抹灰面层(板条抹灰、钢板网抹灰)和板材面层(木制板材、矿物板材、金属材料)两大类。

(二)屋顶1、屋顶的组成屋顶主要由顶棚、结构层、找坡层、隔气层、保温层、找平层、结合层、防水层、保护层组成。

2、屋顶的类型屋顶主要有平屋顶、坡屋顶和曲面屋顶三种类型。

平屋顶通常是指排水坡度小于5%的屋顶,常用坡度为2%—3%,上人屋面坡度常用1%—2%。

4楼板层和地面

4楼板层和地面

模块四 楼板层和地面
1、水泥砂浆地面
它具有构造简单、施工方便、造价低等特点,但易起尘、易结 露。适用于标准较低的建筑物中。常见做法有普通水泥地面、 干硬性水泥地面、防滑水泥地面、磨光水泥地面、水泥石屑 地面和彩色水泥地面等.
模块四 楼板层和地面
2、细石混凝土地面 这种地面刚性好、强度高且不易起尘。做法在基 层上浇筑30~40mm厚C20细石混凝土随打随压光。为 提高整体性、满足抗震要求可内配直径4间距200的 钢筋网。也可用沥青代替水泥做胶结剂,成沥青砂 浆和沥青混凝土地面,增强地面的防潮、耐水性。 3、水磨石地面 水磨石地面是将水泥作胶结材料、大理石或白云 石等中等硬度的石屑做骨料而形成的水泥石屑面层, 经磨光打蜡而成。该地面坚硬、耐磨、光洁、不透 水、装饰效果好,常用于较高要求的地面。
长边与短边之比小于等于2时。受力筋沿双向方 向布置。板厚为80mm-160mm。
建筑构造
模块四 楼板层和地面
板 式 楼 板
建筑构造
模块四 楼板层和地面
(二)梁板式楼板:
1.次粱楼板
——楼板的跨度超过3m,在4-6 m时,板中增设小 粱(次粱)。
板 次梁 墙
建筑构造
模块四 楼板层和地面 2.单向板肋梁楼板
4、塑料地面
模块四 楼板层和地面
5.木地面 5.木地面
木地面按其所用木板规格不同有 普通木地面、硬木条地面和拼花 木地面三种。按其构造形式不同 有空铺、实铺和粘贴三种。
模块四 楼板层和地面 空铺木地面常用于底层地面,其做法是 砌筑地垄墙,将木地板架空,以防止木地 板受潮腐烂。
模块四 楼板层和地面 实铺木地面是在刚性垫层或结构层上直接 钉铺小搁栅,再在小搁栅上固定木板。其搁 栅间的空档可用来安装各种管线 。

444第四章4_楼板层与地面详解

444第四章4_楼板层与地面详解
❖ 吊顶龙骨(榈栅)的构造是吊顶构造的关键。要明确构件间 的支承关系并应保证有足够的刚度。
挑阳台
凹阳台
半凸半凹阳台
阳台的类型
凸 阳 台 和 生 活 阳 台
2021/4/8
阳台的类型
2021/4/8
服务阳台
阳台的类型
2021/4/8
凹阳台
❖ 二、阳台
❖ 2、阳台的组成
❖ 阳台由

组成。
❖ 3、阳台的结构


时,可采用板式结构。


时,应采用梁板式结构。挑梁必须伸入
❖ 承重墙或进深梁内,且伸入长度 作用。
第四章 楼板层与地面
❖ 第一节 概述 ❖ 第二节 现浇钢筋混凝土楼板 ❖ 第三节 装配式与装配整体式钢筋混凝土楼板 ❖ 第四节 地面 ❖ 第五节 雨棚与阳台 ❖ 第六节 顶棚
第四节 地 面
❖ 1.什么是地面? ❖ 地面是首层地面与楼层地面的统称。首层地面与楼层地面
构造大同小异,后者也称楼面。 ❖ 一、地面的构造 ❖ 地面的基本构造层:基层、垫层和面层。
❖ 三、踢脚板与墙裙
❖ 踢脚板是室内地面与墙面相交处的构造处理。
❖ 它的作用是保护墙的根部,使人们清洗地面时不致污染墙身。 踢脚板面层宜用强度高、光滑耐磨、耐脏的材料做成。
❖ 一般与楼地面面层材料相同,高度为100~150 mm。常用 踢脚板有水泥砂浆、水磨石、釉面砖、木板等(图4- 22)。
❖ 墙裙是踢脚板的延伸。一般居室内墙裙主要做装饰,常用木 板、大理石板等,高度为900mm左右。
3、铝合金方板吊顶(图4 - 30) 本例吊顶面板为凸形方板, 四周边沿卡在中小龙骨的 翼缘之间,形成下凹方体 图案。
❖ 4、铝合金条板吊顶(图4-31)

楼板层与地坪层

楼板层与地坪层

第4章楼板层与地坪层学习目标要求1.掌握楼面的分类;2.掌握钢筋混凝土楼板的构造要求;3.掌握楼地面的构造组成及做法;4.掌握顶棚的类型及构造做法等;5.掌握阳台的构造;6.掌握防水、防潮、隔声构造。

学习重点与难点重点是现浇楼钢筋混凝土楼板中板式楼板和梁板式楼板的构造要求以及预制装配式钢筋混凝土楼板的布置与细部构造,楼地面的构造组成及做法,楼板层的防水构造,顶棚的类型及构造做法等。

4.1 楼板层的作用、类型、组成及设计要求4.1.1 楼板层与地坪层的作用楼板层与地坪层是建筑空间的水平分隔构件.同时又是建筑结构的承重构件,一方面承受自重和楼板层上的全部荷载,并合理有序地把荷载传给墙和柱,增强房屋的刚度和整体稳定性。

另一方面对墙体起水平支撑作用,以减少风和地震产生的水平力对墙体的影响,增加建筑物的整体刚度;此外,楼地层还具备一定的防火、隔声、防水、防潮等能力,并具有一定的装饰和保温作用。

4.1.2 楼板层的类型楼板层按结构层所用材料的不同,可分为木楼板、砖拱楼板、钢筋混凝土楼板、钢楼板及压型钢板与混凝土组合楼板等,如图2-4-1所示。

1.木楼板木楼板是在木搁栅之间设置剪刀撑,形成有足够整体性和稳定性的骨架,并在木搁栅上下铺钉木板所形成的楼板,如图2-4-1(a〕。

这种楼板构造简单,自重轻,导热系数小,但耐久性和耐火性差,耗费木材量大,除木材产区外较少采用。

2.砖拱楼板砖拱楼板是先在墙或柱上架设钢筋混凝土小梁,然后在钢筋混凝土小梁之间用砖砌成拱形结构所形成的楼板,如图2-4-1 (b)。

砖拱楼板可节约钢材、水泥、木材,造价低,但承载能力和抗震能力差,结构层所占的空间大,顶棚不平整,施工较烦琐,所以现在已基本不用。

3.钢筋混凝土楼板钢筋混凝土楼板的强度高、刚度大、耐久性和耐火性好,具有良好的耐久、防火和可塑性,便于工业化的生产,是目前应用最广泛的楼板类型,如图2-4-1 (c)。

4.钢楼板钢楼板自重轻、强度高、整体性好、易连接、施工方便、便于建筑工业化,但用钢量大、造价高、易腐蚀、维护费用高、耐火性比钢筋混凝土差。

楼板层与地面课件

楼板层与地面课件

材料包括防水卷材、防水涂料等,需要根据实际情况进行选择。
02 03
防水工程的施工
防水工程的施工质量对地面的防水效果也有很大的影响。在施工过程中 ,需要注意施工工艺、施工顺序、涂刷厚度等方面,确保防水工程的质 量。
防水效果的维护
防水效果的好坏不仅取决于施工的质量,还需要在使用过程中进行维护 。例如,定期检查防水材料是否有老化、破损等情况,并及时进行修复 和更换。
应用
木楼板具有较好的保温性能和环保性,同 时安装简便。
常用于室内装修和家具制造等领域。
钢楼板
定义
钢楼板是一种由钢材制成的楼板。
构造
钢楼板通常由钢梁和钢面板组成,具有高强度、轻质和防火性能好的特点。优点钢楼板具有较好抗震性能和承载能力,同时安装简便。
应用
常用于高层建筑和桥梁等领域。
03
地面概述
定义与分类
用途
常用于室内地面装饰,如卧室、客 厅等。
塑料地板
定义
塑料地板是一种以塑料为原料, 经过加工制成的建筑装饰材料。
性质
具有防水、防滑、耐磨、易清洁 等特点。
用途
常用于室内地面装饰,如医院、 学校、商场等公共场所。
05
楼板层与地面的关系
楼板层对地面的影响
楼板层的结构
楼板层分为刚性层和柔性层,刚性层较硬,对地面有一定的影响, 柔性层较软,对地面的影响较小。
楼板层的厚度
楼板层的厚度也会影响其对地面的影响。较厚的楼板层能够更好地 分散地面的荷载,而较薄的楼板层则可能会引起地面的不均匀沉降 。
楼板层的材料
不同的楼板层材料对地面的影响也不同。例如,钢筋混凝土楼板层比 木楼板层对地面的影响更大。
地面防水与楼板层的关系

第四章楼地面PPT课件

第四章楼地面PPT课件
35
预制装配式工艺——预制槽形板
36
预制装配式工艺——预制槽形板
37
(3)空心板
钢筋混凝土受弯构件受力时,其 截面上部由混凝土承受压力,截面下 部由钢筋承担拉力,中性轴附近内力 较小。去掉中性轴附近的混凝土,形 成工字形截面,并不影响钢筋混凝土 构件的正常工作。空心板就是按照上 述原理,在板中形成孔洞,节省材料 和减轻重量的一种。
28
无梁式楼盖
29
(4).压型钢板组合楼板
压型钢板组合楼板是利用截面为 凹凸相间的压型钢板做衬板与现浇混 凝土面层浇筑在一起支承在钢梁上的 板 。它是由钢梁、压型钢板和现浇 混凝土三部分组成。
压型钢板对混凝土起到永久模板 的作用,同时能够增加构件的刚度及 整体性。
30
压型钢板
钢梁
压型钢板组合楼板
适用性:板式楼板底面平整、美观、 施工方便。适用于小跨度房间,如走 廊、厕所和厨房等。
19
单向板
20
双向板
21
(2.)梁板式楼板
当房间的跨度较大时,楼板承受的 弯矩也较大,如仍采用板式楼板,必须 增加板的厚度和板内所配置的钢筋。在 这种情况下,可以在楼板内设梁,这种 梁和楼板结合的楼板就称作梁板式楼板。
三、装配整体式钢筋混凝土楼板 1.钢衬板组合楼板 2.叠合楼板 3.密肋填充块楼板
49
4.3 顶棚构造
顶棚也称天棚、天花板,在单层房屋 中,顶棚位于屋顶承重结构的下面;在多 层房屋和高层房屋中,顶棚位于屋顶承重 结构下面和各层楼板的下面。
***顶棚的作用与构造设计要求
改善室内光环境及声环境
保温、隔热、防水、隔声
• 2、在楼板与面层之间加弹性垫层以 降低楼板的振动,即“浮筑式楼 板”。

第四章楼地层与地坪层

第四章楼地层与地坪层

素土夯实层
垫层
砂浆找平层
面层
水泥地坪:由水泥、砂、石等材料组成,强度高、耐磨、耐压 耐磨地坪:采用特殊耐磨骨料制成,具有高强度、高耐磨性 环氧地坪:采用环氧树脂材料制成,具有防尘、防潮、防腐等特点 固化地坪:通过化学反应使地面硬化,耐磨、耐压、易清洁
耐磨地坪的优点:耐磨、防滑、 耐压、抗冲击,适用于人流量较 大的区域
XX,A CLICK TO UNLIMITED POSSIBILITES
汇报人:XX
目录
CONTENTS
楼地层是建筑物 中用于分隔不同 楼层或水平空间 的水平结构层
楼地层通常由楼 板、梁、柱等水 平承重构件组成
楼地层承受着建 筑物上部传来的 荷载,并将其传 递到下层或基础 结构上
楼地层的材料和 构造方式因建筑 物类型和功能而 异
非金属耐磨地坪材料:金刚砂、 矿物合金骨料等
添加标题
添加标题
添加标题
添加标题
耐磨地坪的分类:非金属耐磨地 坪和金属耐磨地坪
金属耐磨地坪材料:金属粉末、 合金等
定义:环氧地坪是一种高强度、耐磨损、美观的地坪涂装系统
特点:具有无尘、无缝、防滑、易清洁等优点,广泛应用于工业厂房、仓库等场所
组成:由环氧树脂、固化剂、颜料等材料组成,经专业施工形成坚固耐磨的地坪表面 适用范围:适用于各种需要高强度、耐磨损、美观地坪的场所,如工业厂房、仓库、实 验室等
定义:楼地层中承受和传递竖向荷载 的构件层,是建筑物的重要组成部分。
分类:根据材料和施工方式的不同, 可分为砖木结构、砖混结构和钢筋混 凝土结构等类型。
作用:承受着建筑物上部荷载,并将 其传递到下部的土体中,是建筑物安 全稳定的重要保障。
设计要求:需要根据建筑物的功能、 规模和使用要求等因素进行结构设计, 确保其承载力和稳定性符合规范要求。

项目4、楼板层与地

项目4、楼板层与地

• 4.1.1作用及设计要求
• 1.楼板层的作用和要求
• 1)楼板层的作用:

楼板层是房屋的主要水平承重构件,它把上部的人、物、机器设备
等荷载及本身的重量通过墙、梁或柱传递到基础上;同时对墙身起着水
平支撑作用,以减少风力及地震对墙面产生的侧压力,增强房屋的刚度
和整体性,帮助墙身抵抗水平方向的各种荷载。它把房屋按垂直方向分 隔成若干层,要求具有足够的强度和刚度,并具隔音、防火等性能。
形或T形梁顶上;另一种是将板搁置在花篮梁或 十字梁上,使板面与梁顶面相平齐。(图4.11)
在具体布置板时,当板宽尺寸之和与 房间的净开间(或净进深)出现小于一个 板宽的空隙时,可采取以下方法解决:
❖ 增大板缝 ❖ 挑砖(图4.12(a)) ❖ 现浇板带(图4.12(b)) ❖ 当缝差超过200mm时,应考虑重新选板或采
• 垫 层:是地坪层的承重层。它必须有足 够的强度和刚度,以承受面层的荷载并将 其均匀地传给垫层下面的土层。
• 基 层:垫层下面的支承土层。它也必须 有足够的强度和刚度,以承受垫层传下来 的荷载。
• 附加层:在楼地层中起隔声、保温、找坡 和暗敷管线等作用的构造层。
4.2 现浇钢筋混凝土楼板
现浇钢筋混凝土楼板:在现场支模、绑 扎钢筋、浇捣混凝土,经养护而成的楼板。
• 2)对楼板层的要求:
• ⑴ 坚固方面的要求
• ⑵ 隔声方面的要求
• ⑶ 热工和防火方面的要求
⑷ 经济方面的要求
4.1.2楼板层的分类
•:
• 根据主要承重结构的材料,楼板层可分为四大类型:

⑴ 钢筋混凝土楼板

⑵ 钢楼板

⑶ 木楼板

⑷ 砖楼板

楼板层和地面PPT课件

楼板层和地面PPT课件
②垫层 垫层常用低标号混凝土,一般采用C10混凝土,其厚度为
60~l00mm;有时也用砂、碎石、炉渣等松散材料。
③基层 基层为地坪的承重层。对土壤条件好、荷载不大时,一般
采用原土夯实;当上部荷载较大时,需对原土壤进行置换。如 150mm厚2:8灰土,或100-150mm厚碎砖、三合土等。
④附加层
.
4
9
现浇钢筋混凝土楼板
.
10
现浇钢筋混凝土楼板
.
11
压型钢板
钢梁
压型钢板组合楼板
.
12
4.1.3 楼板的设计要求
(1)楼板应具有足够的强度和刚度 (2)具有一定的防火能力 (3)满足隔声要求
噪声的传播途径有空气传声和固体传声两种。隔绝空气传声可采取使楼板密 实、无裂缝等构造措施来达到。固体传声是通过固体振动传递的。楼板层隔 声主要是针对固体传声。 隔绝固体传声的方法有以下几种: a.设置弹性垫层,形成浮筑式楼板。 b.表面处理。在楼板面铺设弹性面层如铺设地毯、橡皮、塑料等;在楼板下 设置吊顶棚。 (4)满足防潮、防水要求 (5)满足各种管线敷设要求
构造组成部分。 ④附加层:找平、隔声、隔热、
防水、防潮等。
.
2
面层(楼面)
结构层(楼板)
附加层 顶棚(直接粉顶棚)
楼面
结构层 附加层
吊顶棚
图4—1 楼板层构造组成
(a) 预制钢筋混凝土楼板层
(b) 现浇钢筋混凝土楼板层
.
3
地坪层由面层、垫层和基层构成。
①面层
面层应坚固耐磨、表面平整、光洁、易清洁、不起尘。面层材料的选择 与室内装修的要求有关。
.
13
4.2 钢筋混凝土楼板

第4章 楼板层和底层地面

第4章 楼板层和底层地面

4.3.1 现浇钢筋混凝土楼板构造
种类:
板式楼板 梁板式板 无梁楼板 压型钢板
4.3.1.1 板式楼板
横墙间距在三米左右时,楼板直接支承在 墙体上,称为板式楼板。


图8-8
平面图上弯向下方 或右方表示钢筋位 于顶层
单向板
双向板
平面图上弯向上 方或左方表示钢 筋位于底层
1)单向板
长边短边之比>2时。受力筋沿短边方向布置; 平面受力和传力; 屋面板板厚60mm-80mm;民用建筑楼板厚70mm-100mm;工
影响板厚度的因素
承载情况、支座情况、刚度要求等 • 简支板:主跨的1/34--1/30 • 多跨连续板:主跨的1/40--1/34 • 悬臂板:1/12--1/10(固定支座处)
板端>60mm
跨度
4.3.1.2 梁板式楼板:
1)单向梁粱板式 2)主次梁梁板式
4.3.1.2梁板式楼板:
1)单向梁粱楼板
A.原则要求
• 1)尽量减少板的规格、类型。 • 2)应优先选用宽板,窄板可作为调剂使用。 • 3)遇有上下水管线、烟道、通风道穿过楼板时,尽量做成现
浇钢筋混凝土板或局部现浇。 • 4)空心板应避免三边简支,即板的长边不得搁置在墙体或梁
上,否则会引起板的开裂。
预制板靠柱时板的布置
三边支承时板的受力情况和后果
B.板的搁置方式
• 1)板支承在墙上时的搁置长度不应小于100㎜(外墙120mm); 板支承在梁上时的搁置长度不应小于80㎜。
• 2)板在搁置前应在墙或梁上铺厚度为20㎜的M4水泥砂浆, 即坐浆,其作用是保证板的平稳和受力均匀。
2)搁置构造要求
• ① 空心板安装前的构造处理: 板端凸出的受力钢筋向上压弯,不得剪断; 圆孔端头用预制混凝土块或砖块砂浆堵严(安装后要穿导 线的孔以及上部无墙体的板除外),以提高板端抗压能 力及避免传声、传热和灌缝材料的流入。

土建工程基础课件——2.4 楼板层与地面层、2.5 楼梯

土建工程基础课件——2.4 楼板层与地面层、2.5 楼梯

必须满足关于走道内房间门至楼梯间的最大距离的限制。
每一幢公共建筑均应设两个楼梯。
对于使用人数少或除幼儿园、托儿所、医院以外的二、 三层建筑,当其符合下表的要求时,也可以只设一个疏散楼梯。
设置一个疏散楼梯的条件
耐火等级 层数
每层最大建筑面积(m2)
人数、
一、二级 二、三层
500
第二层和第三层人数之和不超过100人
在300左右的坡度下常采用 900mm ;
儿童使用的楼梯一般为 600mm。
对一般室内楼梯≥900mm, 靠梯井一侧水平栏杆长度> 500mm,其高度≥1000mm,室 外楼梯栏杆高≥1050 mm。
栏杆、栏板与扶手
(五)休息平台 平台宽度≥1100mm;同时平台宽度≥梯段宽度 ( D≥1100mm;同时D≥B )
板的类型:实心平板、槽形板、空心板三种。
常见的预制板类型
(a) 实心板
(b) 空心板
(c) 槽形板
四. 楼地面构造
(一)楼地面的种类
地坪层组成
地坪层----建筑物底 层房间与土层的交接处。 所起作用是承受地坪上的 荷载,并均匀地传给地坪 以下土层。
按地坪层与土层间的 关系不同,可分为实铺地 层和空铺地层两类。
实铺地层组成
实铺地层
空铺地层
2、 楼板层基本组成
(二)、地面的构造 1、整体地面:
水泥砂浆地面、细石混凝土地面、水泥石屑地面、 水磨石地面、沥青砂浆地面等。
2. 块材地面:砖铺地面、面砖、缸砖及陶瓷锦砖地面等。
1)、铺砖地面 干铺是在基层上铺一层20-40mm厚砂子,将砖块等直接铺设在砂上,
预制装配墙悬臂式楼梯实例
单梁楼梯
二、楼梯的组成及尺寸
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

4.3.1 现浇钢筋混凝土楼板构造
现浇整体式钢筋 混凝土楼板是在 施工现场按支模、 扎筋、浇灌混凝 土等施工程序而 成型的楼板结构。
4.3.1 现浇钢筋混凝土楼板构造
种类:
板式楼板 梁板式板 无梁楼板 压型钢板
4.3.1.1 板式楼板
横墙间距在三米左右时,楼板直接支承在 墙体上,称为板式楼板。
• ② 坐浆。板安装前,先在墙(梁)上铺设水泥砂浆,厚度 不小于l0 mm。使板与墙(梁)有可靠的连接。
空心板的搁置构造要求
3) 板缝的构造
• ① 板缝的形式和宽度。板的侧缝有V形缝、U形缝、 凹槽缝三种形式。一般板缝宽10 mm左右。
(a)V形缝
(b)U形缝
(c)凹槽缝
板的侧缝形式及处理
② 板缝的调整。 • 当缝差在60 mm以内时,调整板缝宽度(扩大到20~30 mm); • 当缝差在60~120 mm时,可沿墙边挑两皮砖解决; • 当缝差超过120 mm且在200 mm以内,或因竖向管道沿墙
• 搁置方式有正置(指肋向下)与倒置(指肋向上)两种,正
置板由于板底不平,有碍观瞻,多做吊顶。倒置板可 保证板底平整,但需另做面板,有时为考虑楼板的隔 声或保温,亦可在槽内填充轻质多孔材料。
3.空心平板
纵断面
横断面
*空心板板面上下平整、隔音隔热性能较好,缺点是板面 不能任意打洞。跨度为2.4~7.2 m,其中2.4~4.2 m较 为经济,宽度为400~l400 mm,厚度尺寸视板的跨度 而定,一般多为120 mm(孔径83 mm)或180 mm(孔径 140 mm)。
4.3.3.1预制钢筋混凝土楼板的类型
实心平板 空心板 槽形板 T形板
1.实心平板
40-80厚,2.4M跨内(预应力板可达2.7m,宽约为400~ 900mm。
*实心平板板面上下平整,制作简单,但自重较大,隔声 效果差。常用作走道板、卫生间楼板等小跨度楼板。
2.槽形板
正放 倒放(优:平整,放保温隔热材料)
• 整体性要求较高时,可在板缝内配筋,或用短钢筋与预制板的
吊钩焊接在一起。
(a) 板缝配筋 (b) 用短钢筋与预制板吊钩焊接 整体性要求较高时的板缝处理
4) 设置隔墙时的构造措施
• 房间设置隔墙,首先应考虑采用轻质隔墙,其次,隔墙的位 置应进行调整,尽量避免隔墙的重量完全由一块板负担。
4.3.4 预制装配整体式钢筋混凝土楼板
• ② 次梁:主梁间距即为次梁的跨度。次梁的跨度比主梁跨度 要小,一般为4 m~6 m,次梁高为跨度的1/18~1/12,梁 宽为梁高的1/3~1/2,常采用240 mm;
• ③ 板支承在次梁上,并把荷载传递给次梁(如为双向板不宜超 过4 m×4 m)。其短边跨度即为次梁的间距,一般1.4 m~2.7 m,主、次梁的高与宽以及板的厚度均应符合有关模数的规 定。
A.原则要求
• 1)尽量减少板的规格、类型。 • 2)应优先选用宽板,窄板可作为调剂使用。 • 3)遇有上下水管线、烟道、通风道穿过楼板时,尽量做成现
浇钢筋混凝土板或局部现浇。 • 4)空心板应避免三边简支,即板的长边不得搁置在墙体或梁
上,否则会引起板的开裂。
预制板靠柱时板的布置
三边支承时板的受力情况和后果
B.板的搁置方式
• 1)板支承在墙上时的搁置长度不应小于100㎜(外墙120mm); 板支承在梁上时的搁置长度不应小于80㎜。
• 2)板在搁置前应在墙或梁上铺厚度为20㎜的M4水泥砂浆, 即坐浆,其作用是保证板的平稳和受力均匀。
2)搁置构造要求
• ① 空心板安装前的构造处理: 板端凸出的受力钢筋向上压弯,不得剪断; 圆孔端头用预制混凝土块或砖块砂浆堵严(安装后要穿导 线的孔以及上部无墙体的板除外),以提高板端抗压能 力及避免传声、传热和灌缝材料的流入。
*槽形板具有省 材料、便于在 板上开洞等优 点,但隔声效 果差。槽形板 常用作厨房、 卫生间、库房 等楼板
正槽形板的布置
倒置槽形板的构造层次
槽形板
• 为便于搁置和提高板的刚度,常将板的两端以端肋封 闭,当板跨达6.0 m时,在板的中部每隔400~700 mm处增设横肋。
• 槽形板的板跨为3~7.2 m,板宽为600~1400 mm, 板厚为24~30 mm,肋高为140~300 mm。
叠合楼板由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。
装配整体式综合了现浇式楼板整体性好和装配式 楼板施工简单、工期较短的优点,又避免了现浇 式楼板湿作业量大、施工复杂和装配式楼板整体 性较差的弱点.
4.4 楼地层的构造
4.4.1 楼地层的构造层次 4.4.2 隔声构造 4.4.3 防水构造


图8-8
平面图上弯向下方 或右方表示钢筋位 于顶层
单向板
双向板
平面图上弯向上 方或左方表示钢 筋位于底层
1)单向板
长边短边之比>2时。受力筋沿短边方向布置; 平面受力和传力; 屋面板板厚60mm-80mm;民用建筑楼板厚70mm-100mm;工
业建筑楼板厚80mm-180mm。 单向板的代号如 ,其中B 代表板,80代表板厚为80 mm。
• ⒈整体地面 • 2.块料地面
图8-27 图8-28
图8-29
4.6 顶棚构造
4.4.1 楼地层的构造层次
楼板层的组成 地坪层的组成
(1)刚性垫层
整体面层 找平层 刚性垫层 柔性垫层 地基
(2)非刚性垫层
地面构造
(3)复式垫层
块料面层 结合层
图8-24
4.4.2 隔声构造
(a)弹性面层 (b)浮筑式楼板 (c)吊顶棚
4.3.3 楼板防水构造
4.4 楼地层面层(楼面装修)构造
影响板厚度的因素
承载情况、支座情况、刚度要求等 • 简支板:主跨的1/34--1/30 • 多跨连续板:主跨的1/40--1/34 • 悬臂板:1/12--1/10(固定支座处)
板端>60mm
跨度
4.3.1.2 梁板式楼板:
1)单向梁粱板式 2)主次梁梁板式
4.3.1.2梁板式楼板:
1)单向梁粱楼板
现浇钢筋混凝土板由于现场浇筑,湿作业,工 序繁多,需要养护,且施工工期较长,故在我国尽 可能用预制来代替。
4.3.2 压型钢板混凝土组合楼板
压型钢板
压型钢板混凝土组合楼板示意图
单层压型钢板混凝土组合楼板构造 双层压型钢板混凝土组合楼板构造
4.3.3 预制装配式钢筋混凝土楼板
• 非预应力和预应力 • 4.3.3.1预制钢筋混凝土楼板的类型 • 4.3.3.2预制钢筋混凝土楼板的细部构造
第四章 楼地层
4.2 楼地层的功能与设计要求
• 承载要求 • 围护要求 • 设备支撑与技术经济性
1.足够的刚度、强度; 2.防火、防水; 3.隔声; 4.防水; 4.保温、隔热; 6.经济性,……
4.3 楼板的类型
钢筋混凝土楼板构造
现浇钢筋混凝土楼板 预制钢筋混凝土楼板 装配整体式钢筋混凝土楼板
4.3.1.3.井字梁梁板式
图8-20
4.3.1.3.井字梁梁板式
• 跨度≥10 m的情况;常用于建筑物大厅。 • 通常只有10m~20m(也就是梁的跨度),一般在30m之内,梁
高180 mm~240 mm,梁宽120 mm~200 mm;板的跨度 即梁的间距2.4m~4m,厚度参考板式结构的双向板 • 布置形式
正井式
斜井式
4.3.1.4 无梁楼板
图8-21
柱网一般布置为正方形或接近正方形,柱距以6.0 m较为 经济。板厚一般大于120 mm,一般为160~200 mm。
密肋楼板
现浇钢筋混凝土楼板: •优点:
由于楼板系现场整体浇筑成型,结构的整体性 能良4好.2.,1 因现而浇特钢别筋适混合凝于土整楼体板性要求较高的建筑物、 或有管道穿过楼板的房间以及形状不规则或房间及 尺度不符合模数要求的房间中。 •缺点:
边通过时,则用局部现浇板带的办法解决; • 当缝差超过200 mm,则需重新选择板的规格。
板缝的调整措施Biblioteka ③ 板缝的处理。板与板、板边与墙、板端之间的缝隙用细石混 凝土或水泥砂浆灌实。
图8-16
4) 增加整体刚度的构造措施
• 板与墙、板与板之间用钢筋进行拉接。拉接钢筋的配置视建筑 物对整体刚度的要求及抗震情况而定。
2)双向板
长边与短边之比≤2时; 空间受力和传力; 受力筋沿双向方向布置。板厚为80mm-160mm。 • 双向板的代号如 ,其中B代表板,100代表板厚为100 mm。
3) 悬挑板
• 一边支承,因而其主要受力钢筋布置在板 的上方,分布钢筋放在主要受力筋的下表 面,板厚应按1/12挑出尺寸取值,且根部 厚度不小于70 mm。如雨篷、遮阳板等构 件。
——楼板的跨度超过3m,在4-6 m时,板中增设 小粱(次粱)。

建筑构造
板 次梁 墙
• 适用于教学楼、办公楼等建筑
2)主次梁梁板式
开间或进深>6m时,应在两个方向设梁,有时还应设柱子。
图8-19
建筑构造
板 次梁 主梁 墙(柱)
构造要点:
• ① 主梁:沿短跨方向布置,一般跨度4~9 m,经济跨度4~ 8 m,最大可达12 m,梁高为跨度的1/14~1/8,梁宽为梁 高的1/3~1/2。
4. T形板
• T形板也是一种梁板结合的构件,分单T板和双T板 两种。T形板跨度可达7.2 m。
2.预制钢筋混凝土楼板的细部构造
• 1)结构布置方案 • 2)搁置构造要求 • 3)板缝的构造 • 4)增加整体刚度的构造措施 • 4)设置隔墙时的构造措施
1.结构布置方案
• A.原则要求 • B.板的搁置方式
相关文档
最新文档
