电流互感器的参数选择计算方法

电流互感器的参数选择计算方法

附件3:电流互感器的核算方法参数选择计算本文所列计算方法为典型方法,为方便表述,本文数据均按下表所列参数为例进行计算。

项目名称代号参数备注额定电流比Kn600/5额定二次电流Isn5A额定二次负载视在功率Sbn30VA(变比:600/5)50VA(变比:1200/5)不同二次绕组抽头对应的视在功率不同。

额定二次负载电阻Rbn1.2Ω二次负载电阻Rb0.38Ω二次绕组电阻Rct0.45Ω准确级10准确限值系数Kalf15实测拐点电动势Ek130V(变比:600/5)260V(变比:1200/5)不同二次绕组抽头对应的拐点电动势不同。

最大短路电流Iscmax10000A一、电流互感器(以下简称CT)额定二次极限电动势校核(用于核算CT是否满足铭牌保证值)1、计算二次极限电动势:Es1=KalfIsn(Rct+Rbn)=15×5×(0.45+1.2)=123.75V参数说明:(1)Es1:CT额定二次极限电动势(稳态);(2)Kalf:准确限制值系数;(3)Isn:额定二次电流;(4)Rct:二次绕组电阻,当有实测值时取实测值,无实测值时按下述方法取典型内阻值:5A产品:1~1500A/5 A产品0.5Ω1500~4000A/5 A产品 1.0Ω1A产品:1~1500A/1A产品6Ω1500~4000A/1 A产品15Ω当通过改变CT二次绕组接线方式调大CT变比时,需要重新测量CT额定二次绕组电阻。

(5)Rbn :CT额定二次负载,计算公式如下:Rbn=Sbn/ Isn 2=30/25=1.2Ω;——Rbn :CT额定二次负载;——Sbn :额定二次负荷视在功率;——Isn :额定二次电流。

当通过改变CT二次绕组接线方式调大CT变比时,需要按新的二次绕组参数,重新计算CT 额定二次负载2、校核额定二次极限电动势有实测拐点电动势时,要求额定二次极限电动势应小于实测拐点电动势。

Es1=127.5V<Ek(实测拐点电动势)=130V结论:CT满足其铭牌保证值要求。

电流互感器选用参数选择配置要求

电流互感器选用参数选择配置要求

电流互感器选用参数选择配置要求影响电流互感器选用的因数许多,比如安装的环境温度、海拔高度等,这些必需符合国家标准的安装标准,在实际选用电流互感器中,还需考虑一次参数选择原则、二次参数选择原则以及其他配置要求。

一、选用电流互感器的一次参数选择原则电流互感器的额定一次电流由被测回路的实际负荷来打算,电流互感器额定一次电流不应小于回路的额定一次电流,一般状况下按负荷电流乘以1.2~1.25的系数来确定互感器的额定电流。

另外电流互感器额定连续热电流、额定短时热电流和额定动稳定电流应能满意所在一次回路最大负荷电流和短路电流的要求,并应考虑系统的进展状况。

二、选用电流互感器的二次参数选择原则互感器的额定二次负荷是打算互感器精确级、形状尺寸、成本的关键参数,应当依据工程的实际状况来合理选择。

电流互感器额定二次电流一般采纳1A,如有利于互感器制作或扩建工程,以及某些状况下为降低电流互感器二次开路电压,额定二次电流也可采纳5A。

额定输出值选择应符合下列原则:1、测量级、P 级和PR 级额定输出值以伏安表示。

额定二次电流1A 时,额定输出标准值宜采纳0.5V·A、1V·A、1.5V·A、2. 5V·A、5V·A、7. 5V·A、10V·A、15V·A。

额定二次电流5A时,额定输出标准值宜采纳2. 5V·A、5V·A、10V·A、15V·A、20V·A、25V·A、30V·A、40V·A、50V·A;2、TPX 级、TPY 级、TPZ 级电流互感器额定电阻性负荷值以表示。

额定电阻性负荷标准值宜采纳0.5、1、2、5、7.5、10;电流互感器额定输出值应依据互感器额定二次电流值和实际负荷需要选择。

为满意暂态特性的要求,也可采纳更大的额定输出值。

三、选用电流互感器的其他配置要求电流互感器类型、二次绕组数量和精确级应满意继电爱护、自动装置和测量仪表的要求。

10kv开闭所电流互感器的选择

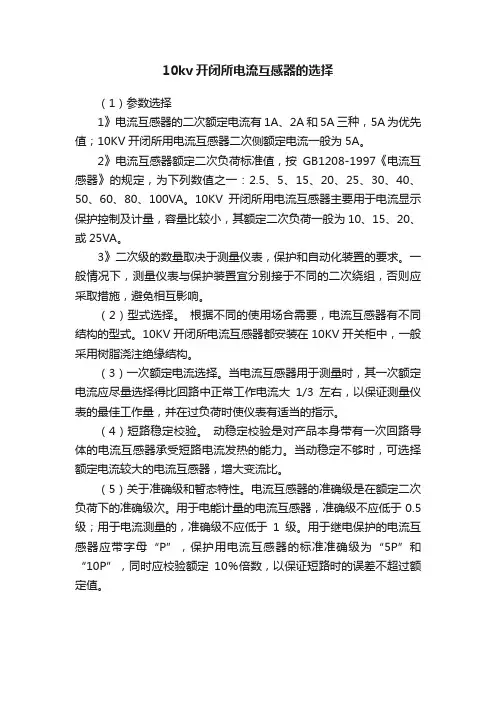

10kv开闭所电流互感器的选择

10kv开闭所电流互感器的选择(1)参数选择1》电流互感器的二次额定电流有1A、2A和5A三种,5A为优先值;10KV开闭所用电流互感器二次侧额定电流一般为5A。

2》电流互感器额定二次负荷标准值,按GB1208-1997《电流互感器》的规定,为下列数值之一:2.5、5、15、20、25、30、40、50、60、80、100VA。

10KV开闭所用电流互感器主要用于电流显示保护控制及计量,容量比较小,其额定二次负荷一般为10、15、20、或25VA。

3》二次级的数量取决于测量仪表,保护和自动化装置的要求。

一般情况下,测量仪表与保护装置宜分别接于不同的二次绕组,否则应采取措施,避免相互影响。

(2)型式选择。

根据不同的使用场合需要,电流互感器有不同结构的型式。

10KV开闭所电流互感器都安装在10KV开关柜中,一般采用树脂浇注绝缘结构。

(3)一次额定电流选择。

当电流互感器用于测量时,其一次额定电流应尽量选择得比回路中正常工作电流大1/3左右,以保证测量仪表的最佳工作量,并在过负荷时使仪表有适当的指示。

(4)短路稳定校验。

动稳定校验是对产品本身带有一次回路导体的电流互感器承受短路电流发热的能力。

当动稳定不够时,可选择额定电流较大的电流互感器,增大变流比。

(5)关于准确级和暂态特性。

电流互感器的准确级是在额定二次负荷下的准确级次。

用于电能计量的电流互感器,准确级不应低于0.5级;用于电流测量的,准确级不应低于1级。

用于继电保护的电流互感器应带字母“P”,保护用电流互感器的标准准确级为“5P”和“10P”,同时应校验额定10%倍数,以保证短路时的误差不超过额定值。

电流互感器的技术参数及性能要求

电流互感器的技术参数及性能要求

电流互感器的技术参数第一字母:L—电流互感器第二字母:A—穿墙式;Z—支柱式;M—母线式;D—单匝贯穿式;V—结构倒置式;J—零序接地检测用;W—抗污秽;R—绕组裸露式第三字母:Z—环氧树脂浇注式;C—瓷绝缘;Q—气体绝缘介质;W—与微机保护专用第四字母:B—带保护级;C—差动保护;D—D级;Q—加强型;J—加强型ZG第五数字:电压等级产品序号电流互感器的性能要求额定容量:额定二次电流通过二次额定负荷时所消耗的视在功率。

额定容量可以用视在功率V.A表示,也可以用二次额定负荷阻抗Ω表示。

一次额定电流:允许通过电流互感器一次绕组的用电负荷电流。

用于电力系统的电流互感器一次额定电流为5~25000A,用于试验设备的精密电流互感器为0.1~50000A。

电流互感器可在一次额定电流下长期运行,负荷电流超过额定电流值时叫做过负荷,电流互感器长期过负荷运行,会烧坏绕组或减少使用寿命。

二次额定电流:允许通过电流互感器二次绕组的一次感应电流。

额定电流比(变比):一次额定电流与二次额定电流之比。

额定电压:一次绕组长期对地能够承受的最大电压(有效值以kV为单位),应不低于所接线路的额定相电压。

电流互感器的额定电压分为0.5,3,6,10,35,110,220,330,500kV等几种电压等级。

10%倍数:在指定的二次负荷和任意功率因数下,电流互感器的电流误差为-10%时,一次电流对其额定值的倍数。

10%倍数是与继电保护有关的技术指标。

准确度等级:表示互感器本身误差(比差和角差)的等级。

电流互感器的准确度等级分为0.001~1多种级别,与原来相比准确度提高很大。

用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级;用于设备、线路的继电保护一般不低于1级;用于电能计量时,视被测负荷容量或用电量多少依据规程要求来选择。

艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有 10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

电流互感器型号及主要参数

电流互感器型号及主要参数

电流互感器型号及主要参数1.HSCT系列电流互感器-额定电流:5A、10A、20A、30A等-出口信号:4~20mA、0~5V、0~10V等(可定制)-频率范围:50Hz/60Hz-额定负载:10VA~100VA-分度精度:0.2、0.5-额定短时热电电流:30~60倍额定电流-绝缘电压:3kV~6kV-结构形式:直插式、组合式、分体式等2.LPCT系列电流互感器-额定电流:100A、200A、400A、600A等-出口信号:0~5V、4~20mA等(可定制)-工作电压:600VAC-频率范围:50Hz/60Hz-额定负载:0.5VA~10VA-分度精度:0.2、0.5-载流元件材料:硅钢片-环境温度:-10℃~+60℃3.TQ系列电流互感器-额定电流:50A、100A、200A、400A等-出口信号:0~1A、0~5A等(可定制)-频率范围:50Hz/60Hz-额定负载:1.5VA~10VA-分度精度:0.2、0.5、1.0-静态误差:±0.1%~±2.5%-绝缘电压:2.5kV~6kV4.SCT系列电流互感器-额定电流:50A、100A、200A、400A等-出口信号:0~5A、0~20mA等(可定制)-频率范围:50Hz/60Hz-额定负载:1.25VA~20VA-分度精度:0.2、0.5、1.0-额定短路电流:80倍额定电流-静态误差:±0.2%~±3%-绝缘电压:3kV~6kV-安装方式:直插式、分体式等以上仅是几个常见的电流互感器型号及其主要参数,实际市场上还有很多其他型号和规格的电流互感器可供选择。

在选择合适的电流互感器时,需要根据具体的应用场景和要求,综合考虑其额定电流、出口信号、频率范围、额定负载、分度精度、耐压等参数。

电流互感器三级参数表

电流互感器三级参数表

电流互感器三级参数表1. 介绍电流互感器是一种用于测量交流电流的传感器。

它可以将高电流变换为低电流,以便于测量和保护设备。

电流互感器广泛应用于电力系统、工业自动化、电气仪表等领域。

电流互感器的性能参数对其应用和使用十分重要。

本文将详细介绍电流互感器的三级参数表。

2. 一级参数2.1 额定电流额定电流是电流互感器能够正常工作的最大电流值。

它通常以安培(A)为单位表示。

额定电流的选择应根据被测电路的最大电流确定,一般应选择大于被测电路最大电流的额定电流,以确保电流互感器在正常工作范围内。

2.2 额定频率额定频率是电流互感器设计用于测量的交流电频率。

常见的额定频率有50Hz和60Hz,根据不同的国家和地区电力系统的标准而定。

额定频率的选择应与被测电路的频率一致,以确保测量的准确性。

2.3 额定负荷额定负荷是电流互感器能够承受的最大负荷功率。

它通常以伏安(VA)为单位表示。

额定负荷的选择应根据被测电路的负荷功率确定,一般应选择大于被测电路负荷功率的额定负荷,以确保电流互感器在正常工作范围内。

3. 二级参数3.1 准确度等级准确度等级是衡量电流互感器测量准确性的重要参数。

它通常以百分比或小数表示,表示电流互感器输出值与实际值之间的偏差。

常见的准确度等级有0.1级、0.2级、0.5级等。

准确度等级越高,表示电流互感器的测量准确性越高,但成本也会相应增加。

3.2 额定热负荷额定热负荷是电流互感器能够承受的最大热负荷功率。

它通常以伏安(VA)为单位表示。

额定热负荷的选择应根据电流互感器内部元件的耐热能力确定,以确保电流互感器在长时间高负荷工作时不会过热损坏。

3.3 额定绝缘水平额定绝缘水平是电流互感器的绝缘能力。

它通常以伏特(V)为单位表示。

额定绝缘水平的选择应根据电流互感器所处的工作环境确定,以确保电流互感器在高压环境下能够安全可靠地工作。

3.4 额定短时热电流额定短时热电流是电流互感器能够承受的短时间内的最大电流值。

电流互感器参数讲解

电流互感器参数讲解

电流互感器参数讲解电流互感器是一种常用的电力测量设备,用于测量交流电路中的电流。

它通过将被测电流的一部分引入互感器中,再利用互感效应将电流转换为与之成正比的输出信号。

本文将对电流互感器的参数进行讲解,包括一次侧和二次侧的参数以及其重要性。

一、一次侧参数1. 额定电流(Primary Current Rating):电流互感器的额定电流是指在额定条件下,一次绕组所能承受的最大电流。

通常用单位安培(A)表示。

2. 额定频率(Rated Frequency):电流互感器的额定频率是指在额定条件下,互感器所能正常工作的频率范围。

通常为50Hz或60Hz。

3. 额定绝缘水平(Rated Insulation Level):电流互感器的额定绝缘水平是指互感器绕组和绝缘材料所能承受的最大电压。

通常用单位伏特(V)表示。

二、二次侧参数1. 额定二次电流(Secondary Current Rating):电流互感器的额定二次电流是指在额定条件下,二次绕组所能输出的电流。

通常用单位安培(A)表示。

2. 额定负荷功率(Rated Load Power):电流互感器的额定负荷功率是指互感器在额定二次电流下所能承受的最大负荷功率。

通常用单位瓦特(W)表示。

3. 二次绕组接线方式(Secondary Winding Connection):电流互感器的二次绕组接线方式有两种,一种是星形连接,另一种是三角形连接。

不同的接线方式适用于不同的电力系统。

三、参数的重要性电流互感器的参数对其性能和使用效果具有重要影响。

首先,额定电流和额定频率决定了互感器的工作范围,超过额定值将导致互感器失效。

其次,额定绝缘水平决定了互感器的绝缘能力,对保证互感器的安全可靠运行至关重要。

再次,额定二次电流和额定负荷功率决定了互感器的输出能力,直接影响到测量结果的准确性。

最后,二次绕组接线方式的选择将影响到互感器的使用场景和安装方式。

电流互感器的参数是设计、选择和使用互感器时必须考虑的重要因素。

电流互感器参数选择

电流互感器参数选择
4)对一次专业要求
本工程66kV电路互感器保护卷选用:300-600/5A 5P30(30VA);测量、计量卷选用:300-600/5A(30VA)。
本工程10kV电路互感器保护卷选用:300-600/5A 5P30(20VA);测量、计量卷选用:300-600/5A(15VA)。
1)电流互感器二次容量计算条件:
Id3=66kV4.82KA Id3=10kV 11.46KA
S2l=I2n2(Kjs*Rl+Kjs2*Zfh+Rjc)
S2n=Kr*S2l
S2l二次负荷计算容量
S2n互感器二次容量
I2n:二次额定电流5A
Kjs:取1
Kjs2:负荷系数取1
Kr:裕度系数取2.5
Rl:电缆、导线阻抗
30
300-600/5A 5P30
66kV测量、计量CT容量
0.1
0.05
0.263157895
10.32895
2.5
25.82236842
30300-600/5源自 0.2S10kV保护CT容量
0.1
0.05
0.043859649
4.846491
2.5
12.11622807
20
2x400/5A 5P30
10kV测量、计量CT容量
0.1
0.05
0.041666667
4.791667
2.5
11.97916667
15
2x400/5A 0.5S/0.2S
3)保护电流互感器计算系数校验
66kV mJS=1.3*4.82*1000/600=10.44 <30满足要求。
10kV mJS=1.3*11.46*1000/800=18.63 <30满足要求。

电流互感器主要二次参数的选择和校验

电流互感器主要二次参数的选择和校验

电流互感器主要二次参数的选择和校验摘要针对电流互感器主要二次参数的选择和校验,给出了具体的计算公式和实例。

测量用电流互感器可根据公式计算出应选择的容量。

保护用电流互感器应在二次负荷及二次感应电动势两方面校验其参数是否满足要求,也可根据实际准确限值系数曲线经行验算。

关键词电流互感器;二次参数;容量;二次负荷;保护校验1测量用电流互感器容量的选择计算电流互感器二次负荷容量时,一般可忽略负荷阻抗之间的相位差,忽略连接导线的电抗而仅计及电阻,计算公式如下:Sb=I2bN·Z b (1)Z b=∑KjxmZm +KjxLRL +Rk (2)式中:Sb——电流互感器二次实际负荷,V A;Zb——电流互感器二次实际负荷,&#8486;;IbN——电流互感器二次额定电流,A ,一般为1A或5A;Kjxm——仪表电流线圈的接线系数,不完全星形接法时如存在V相串联线圈则为,其余均为1;Zm——仪表电流线圈的阻抗,&#8486;;KjxL——二次回路导线接线系数,分相接法为2,不完全星型接法为,星形接法为1;RL——二次回路导线单程电阻,&#8486;;Rk——二次回路接头接触电阻,&#8486;,一般取0.05 &#8486;~0.1 &#8486;。

选择实例:选择某220kV线路计量用电流互感器的容量。

IbN为5A,电子式电度表功耗为每相1V A,电缆采用截面为4mm2的铜芯线,6芯分相接入,电流互感器至电度表的连接电缆全长为200m。

从工程条件可知,Zm为0.04 &#8486;,Kjxm取1,KjxL取2,Rk此处取0.1 &#8486;,RL根据公式(3)可以得出,为0.9 &#8486;。

代入公式(1) (2) ,Sb即可算出为48.5 V A,电流互感器的额定容量SbN可选为50V A。

RL =ρL106/A(3)式中:ρ——铜导线的电阻率,此处ρ=1.8×10-8&#8486;·m ;L——二次回路导线单根长度,m ;A——二次回路导线截面,mm2;为保证测量用电流互感器的准确级,其一次工作电流宜在额定电流的2/3以上。

电流互感器参数

电流互感器参数

电流互感器参数电流互感器是电力系统中重要的部件,多用于测量电流或比较电流。

公称电流互感器有几类,如脉冲互感器、归一精度互感器、双段互感器、三段互感器和压力式互感器等。

电流互感器参数有什么?一、电流互感器的工作电压:电流互感器的工作电压是指互感器在正常工作时所能承受的最大电压。

一般来说,电流互感器的工作电压应大于或等于电网线路的最大电压。

二、电流互感器的分段值:电流互感器的分段值指互感器输出特定电流使附设仪表读数发生翻转的电流值。

分段值的大小取决于互感器的型号及被测线路由来的最大电流值。

三、电流互感器的精度等级:电流互感器的精度等级指互感器的正常运行情况下,电流测量时相对误差的值。

一般来说,电流互感器的精度等级要比电网线路的电流范围大,以保证其准确性。

四、电流互感器的耐压:电流互感器的耐压指互感器在长期作用下所能承受的最大电压。

耐压应大于或等于电流互感器的工作电压,以确保其安全稳定地提供电流测量服务。

五、电流互感器的有效功率:电流互感器的有效功率指互感器对抗负载时所能提供的有效功率。

一般来说,电流互感器的有效功率应大于或等于额定功率,以便在高电流负载情况下提供良好的测量效果。

六、电流互感器的脉冲反应时间:电流互感器的脉冲反应时间指当一起脉冲作用于互感器后,它们的输出信号脉冲的宽度和负载的响应时间。

一般来说,脉冲反应时间应小于负载时间,仅能反应瞬间电流情况。

电流互感器参数是电力系统中不可缺少的,这六项参数都是重要的指标,可以用来衡量电流互感器的性能。

正确的参数数值可以使电力系统安全可靠地运行,同时也可以提高电力系统的效率。

因此,对于电流互感器的选择,一定要根据自己的要求,选择合规且性能良好的互感器,以确保电力系统的安全和稳定。

电流互感器技术参数选择

电流互感器技术参数选择

电流互感器技术参数选择1 电流互感器的一次电流选择电流互感器的额定一次电流由电力工程的实际负荷来决定,一般情况下按负荷电流乘以1.2~1.25的系数来确定互感器的额定电流,此值应变换到互感器国标GB1208中规定的标准电流值。

在中压开关柜中,一些用户往往按断路器的标准电流值作为互感器的额定电流,这种选择方法在大多数情况下是可以,但有几档电流值不适合互感器。

例如断路器额定电流标准值中有31.5 A、63 A、315A、630 A、3150 A等,而互感器与之相应的电流标准值为30 A、60 A、300 A、600 A、3000 A等。

如按断路器标准选择,对设计制造及使用都是不利的,对设计制造而言,这些电流可能使二次绕组匝数出现分数匝。

在使用时,误差校验及电流表、电度表的制度要重新制定,有的规则均要更改,难度太大。

所以,对互感器额定电流数值的确定应对应互感器的标准。

2 互感器额定二次负荷的选择互感器的额定二次负荷是决定互感器准确级、外形尺寸、成本的关键参数,应该根据工程的实际情况来合理选择。

很多用户认为互感器的额定负荷选得越大越好,这个观点是不正确的。

按照国家标准GB1207~电流互感器》规定,测量准确级误差限值的保证条件除了对一次电流的数值大小有要求外,既不同的测量准确级误差限值对应不同的一次电流,例如:1%、5 9/5、20 、100和120% 的额定一次电流( I1N),二次负荷的范围是25 9/6~100 的额定负荷。

这样,当工程实际中二次负荷超出这个范围,则其误差就不能保证在相应准确级误差限值范围内,特别是当实际负荷小于25 的额定负荷时,互感器的实际误差可能要超出限值,如图1所示。

因为互感器的设计制造过程中一般采取了一定的因数补偿,补偿前与补偿后的误差曲线是平移的,由图1可见,额定一次电流在100 额定值附近时,误差正的方向超出了限值,结果适得其反。

另外,现在对于测量级一般都有仪表保安系数(instrument security factor,FS)的要求,例FS小于5。

电流互感器参数

电流互感器参数

电流互感器参数1. 介绍电流互感器是一种用于测量和监测交流电路中电流的传感器。

它们通常被用于监测电力系统中的电流,以提供用于保护、测量和控制的准确的电流信号。

本文将介绍电流互感器的一些重要参数,以便更好地了解和应用这一关键的电力设备。

2. 额定电流额定电流是电流互感器设计和制造的一个重要参数。

它表示电流互感器能够承受的最大额定电流。

通常以安培(A)为单位。

在选择电流互感器时,应确保该参数能够满足实际电路中的最高电流需求。

3. 额定电压额定电压是指电流互感器设计和制造的另一个重要参数。

它表示电流互感器能够承受的最大额定电压。

通常以伏特(V)为单位。

在选择电流互感器时,应确保该参数能够承受实际电路中的最高电压需求。

4. 额定频率额定频率是电流互感器设计和制造的另一个关键参数。

它指的是电流互感器能够正常工作的额定频率范围。

通常以赫兹(Hz)为单位。

在选择电流互感器时,应确保该参数能够适应实际电路中的频率要求。

5. 准确级别准确级别是电流互感器的重要技术指标之一。

它表示电流互感器测量电流的准确程度。

准确级别通常以百分比表示。

较高的准确级别意味着更准确的测量结果,但通常也意味着更高的成本。

6. 负载特性负载特性是指电流互感器在不同负载条件下的输出特性。

这些特性包括输出电流、相位差和误差等。

负载特性的好坏直接影响着电流互感器的测量准确性和稳定性。

7. 频率响应频率响应是指电流互感器在不同频率下测量电流的能力。

通常以频率响应范围或频率响应曲线的形式来表示。

更广的频率响应范围意味着电流互感器能够在更多的频率范围内提供准确的测量结果。

8. 隔离性能隔离性能是电流互感器的重要特性之一。

它指的是电流互感器将电路中的测量信号与外界电路隔离开的能力。

良好的隔离性能可以防止电路中的干扰影响到测量结果,从而提高测量的准确性和可靠性。

9. 温度特性温度特性是指电流互感器在不同温度条件下的输出特性。

温度对电流互感器的测量精度和稳定性有重要影响。

电流互感器的参数选择计算方法

电流互感器的参数选择计算方法

附件3:电流互感器的核算方法参数选择计算本文所列计算方法为典型方法,为方便表述,本文数据均按下表所列参数为例进行计算。

项目名称代号参数备注额定电流比Kn600/5额定二次电流Isn5A额定二次负载视在功率Sbn30VA(变比:600/5)50VA(变比:1200/5)不同二次绕组抽头对应的视在功率不同。

额定二次负载电阻Rbn1.2Ω二次负载电阻Rb0.38Ω二次绕组电阻Rct0.45Ω准确级10准确限值系数Kalf15实测拐点电动势Ek130V(变比:600/5)260V(变比:1200/5)不同二次绕组抽头对应的拐点电动势不同。

最大短路电流Iscmax10000A一、电流互感器(以下简称CT)额定二次极限电动势校核(用于核算CT是否满足铭牌保证值)1、计算二次极限电动势:Es1=KalfIsn(Rct+Rbn)=15×5×(0.45+1.2)=123.75V参数说明:(1)Es1:CT额定二次极限电动势(稳态);(2)Kalf:准确限制值系数;(3)Isn:额定二次电流;(4)Rct:二次绕组电阻,当有实测值时取实测值,无实测值时按下述方法取典型内阻值: 5A产品:1~1500A/5 A产品0.5Ω1500~4000A/5 A产品 1.0Ω1A产品:1~1500A/1A产品6Ω1500~4000A/1 A产品15Ω当通过改变CT二次绕组接线方式调大CT变比时,需要重新测量CT额定二次绕组电阻。

(5)Rbn :CT额定二次负载,计算公式如下:Rbn=Sbn/ Isn 2=30/25=1.2Ω;——Rbn :CT额定二次负载;——Sbn :额定二次负荷视在功率;——Isn :额定二次电流。

当通过改变CT二次绕组接线方式调大CT变比时,需要按新的二次绕组参数,重新计算CT 额定二次负载2、校核额定二次极限电动势有实测拐点电动势时,要求额定二次极限电动势应小于实测拐点电动势。

Es1=127.5V<Ek(实测拐点电动势)=130V结论:CT满足其铭牌保证值要求。

电流互感器的参数选择计算方法

电流互感器的参数选择计算方法

电流互感器的参数选择计算方法1. 额定电流(Rated Current):额定电流是指电流互感器所能承受的最大电流值,也是电流互感器的设计参数之一、通常情况下,额定电流要大于被测电路的最大电流,以确保测量的准确性和设备的安全运行。

2. 精度等级(Accuracy Class):精度等级是描述电流互感器输出信号与实际电流值之间的误差范围的参数。

一般来说,电流互感器的精度等级分为0.1、0.2、0.5、1和3等级,数字越小,表示测量的精度越高。

选择精度等级时需综合考虑被测系统的要求和成本因素。

3. 额定热负荷(Rated Thermal Load):额定热负荷是指电流互感器所能承受的最大热负荷或工作温度上限。

热负荷与电流互感器的结构、材料和散热设计有关,对于长时间工作或高负荷工作环境下,需要选择具有较高额定热负荷的电流互感器。

4. 频率响应(Frequency Response):频率响应是指电流互感器对输入电流频率的响应能力。

一般来说,电流互感器在额定频率下的频率响应应满足一定的误差范围,常见的额定频率为50Hz或60Hz。

5. 额定电压(Rated Voltage):额定电压是指电流互感器所能承受的最大电压值。

电流互感器的额定电压应大于被测电路的工作电压,以保证电路的安全性和准确性。

6. 额定绝缘水平(Rated Insulation Level):额定绝缘水平是指电流互感器的绝缘能力,即其在额定电压下能承受的最大电压值。

额定绝缘水平影响着电流互感器的绝缘性能和工作寿命,应根据实际工作环境选择合适的额定绝缘水平。

在实际应用中,根据被测电路的特点和测量要求,选择合适的电流互感器参数主要通过计算和分析来确定。

以下是一种常见的电流互感器参数计算方法的示例:1.计算额定电流:根据被测电路的最大电流值确定电流互感器的额定电流。

一般来说,额定电流应大于被测电路的最大电流,通常选择额定电流为被测电路最大电流的1.2倍。

35KV电流互感器技术参数速查表

35KV电流互感器技术参数速查表

35KV电流互感器技术参数速查表一、产品概述我们的35KV电流互感器是一种用于电力系统中测量高电压电流的传感器,主要用于保护和测量电路。

它采用电磁感应原理,将高电压电流转换为标准信号,以便于测量和保护装置进行判断。

产品符合GB/T 500622008《电力装置的电测量仪表装置设计规范》和DL/T 52222005《导体和电器选择设计技术规定》等标准。

二、技术参数1. 额定电压:35KV2. 额定电流:100A、150A、200A、250A、300A、400A等(可根据客户需求定制)3. 准确级:0.2级、0.5级、1.0级、3.0级等(可根据客户需求定制)4. 变比误差:±0.5%5. 角度误差:±30′6. 频率范围:50/60Hz7. 绝缘电阻:≥100MΩ8. 承受电压:42KV9. 温度范围:25℃~+55℃10. 湿度范围:5%~95%三、安装尺寸四、案例分析以一款35KV电流互感器为例,假设其额定电流为200A,准确级为0.2级,变比误差为±0.5%,角度误差为±30′。

在某电力系统中,该电流互感器用于保护和测量电路。

在运行过程中,其准确级和变比误差保证了测量结果的高精度,角度误差则在允许范围内,对系统的影响较小。

五、注意事项1. 在安装和运行过程中,请确保电流互感器符合我国相关法规和标准要求。

2. 请根据实际应用场景选择合适的电流互感器型号和参数。

3. 电流互感器应安装在干燥、通风、无腐蚀性气体的环境中。

4. 电流互感器周围应留有足够的空间,以便于维修和检测。

5. 定期对电流互感器进行绝缘电阻测试和检查,确保其正常运行。

重点和难点解析:额定电压是电流互感器最基本的技术参数之一。

35KV的额定电压意味着该电流互感器适用于35千伏的电力系统。

在选择电流互感器时,必须确保其额定电压与系统的运行电压相匹配。

如果不匹配,可能会导致设备损坏或测量不准确。

高压220KV母线电流互感器的选择

高压220KV母线电流互感器的选择

高压220KV母线电流互感器的选择额定电压为220KV,计划选LCWB7-220W型电流互感器,其主要技术参数如下表所示:表6-9 LCWB7-220W型电流互感器主要技术参数流比正常工作电流大1/3。

热稳定电流31.5KA、动稳定电流为80KA。

1.一次回路额定电压:220KV2.一次回路额定电流的选择(变比的选择):仍选主变至220KV母线处的断路器所安电流互感器进行校验。

此时CT的最大持续工作电流在为:Imax= 1.05PN/ UNcosΦ=(1.05x200x1000)/(0.85x3x220)=648.38ACT变比应选1250/53.准确度级的选择:由于互感器要供给计费电能表用,所以全部选用0.5级即可满足。

一般测量仪表与保护装置宜分别接于不同的二次绕组。

当一个二次绕组的容量不能满足要求时,可将两个二次绕组串联使用或两个CT串联。

4.母线CT二次负荷有:电流表,有功功率表,无功功率表,三相三线有功电能表及三相三线无功电能表。

表6-10各项负荷统计表最大相负荷阻抗:ra=Pmax/22NI=2.55/25=0.102(Ω) CT为完全星形接线,连接线的计算长度为:LC=L L为电流互感器与测量仪表的距离,取60米。

Z2N=2ΩS≥ρ⨯L/( Z2N-ra-rc)=1.75x108-x60/(2-0.102-0.1) =1.01 x106-(m2)=1.01(mm2)选用标准截面为1.5mm2的铜线。

5.热稳定校验:I2 t t=(31.5)24⨯> Qk=16.336.122⨯)(热稳定满足要求。

6.动稳定校验:内部动稳定能力校验:ies=80(kA)> ish=33.17(KA)由于此电流互感器为瓷绝缘型电流互感器,固需校验外部动稳定。

Fal ≥0.5x1.73x107-2shial⨯=9.51 x10al5-Fal-作用于电流互感器瓷帽端部的允许力(N) 动稳定满足要求。

电流互感器主要技术参数

电流互感器主要技术参数

电流互感器主要技术参数英文回答:Current transformers (CTs) are widely used inelectrical systems to measure and monitor the current flowing through a conductor. They play a crucial role in ensuring the safety and efficiency of power distribution. Here are some important technical parameters of CTs:1. Rated Current: This parameter refers to the maximum current that the CT can handle without saturation. It is usually expressed in amperes (A). For example, a CT with a rated current of 1000A can accurately measure currents up to 1000A without distortion.2. Turns Ratio: The turns ratio defines therelationship between the primary current and the secondary current. It determines the level of current transformation and is typically represented as a ratio, such as 100:5. For instance, if the primary current is 100A, the secondarycurrent will be 5A.3. Accuracy Class: CTs have different accuracy classes that indicate their measurement accuracy. The accuracy class is denoted by a number, such as 0.2, 0.5, 1, or 3. The lower the number, the higher the accuracy. For example, an accuracy class of 0.2 means that the CT can measure current with an error of only 0.2% of the rated current.4. Burden: The burden is the load that the secondary winding of the CT presents to the connected devices. It is typically expressed in volt-amperes (VA) or ohms. The burden value should be taken into account when selecting a CT to ensure compatibility with the connected equipment.5. Frequency Range: CTs are designed to operate withina specific frequency range. The frequency range can vary depending on the application, but common ranges include50Hz, 60Hz, and 400Hz. It is important to choose a CT that is suitable for the system frequency to ensure accurate measurements.6. Insulation Level: CTs must have adequate insulation to withstand the electrical stresses in the system. Insulation level is expressed in terms of voltage, such as 600V or 1000V. Higher insulation levels provide better protection against electrical faults and ensure the safety of personnel.7. Thermal Rating: CTs generate heat during operation due to the current flowing through their windings. The thermal rating indicates the maximum continuous currentthat the CT can handle without overheating. It is important to select a CT with a suitable thermal rating to prevent damage or malfunction.中文回答:电流互感器(CT)广泛应用于电力系统中,用于测量和监测导线中的电流。

电流互感器的参数选择计算方法

电流互感器的参数选择计算方法

电流互感器的参数选择计算方法1.变比选择:变比是电流互感器的重要参数之一,表示测量回路中电流的比例关系。

变比=Ip/Is其中,Ip表示互感器的一次侧(高电压侧)的额定电流,Is表示互感器的二次侧(低电压侧)的额定电流。

变比的选择需要考虑测量回路中的额定电流范围,以及互感器的额定电流范围。

一般来说,互感器的变比应选择为测量回路中额定电流的一半左右,以保证在额定负荷时有较好的测量精度。

2.额定电流选择:额定电流是指电流互感器能够连续工作的最大电流值。

额定电流的选择需要结合测量回路中电流的最大值,以及互感器的额定电流范围。

一般来说,互感器的额定电流选择为测量回路中电流最大值的1.2倍左右,以确保互感器在正常工作条件下的稳定性和可靠性。

3.准确度选择:准确度是指电流互感器测量值与实际值之间的误差。

准确度通常用百分比来表示。

准确度的选择需要考虑实际应用中对测量精度的要求。

一般来说,互感器的准确度选择为所需测量系统的准确度的两倍左右,以保证测量系统具有较好的可靠性和稳定性。

4.频率响应选择:频率响应是指电流互感器对不同频率的电流信号的响应程度。

频率响应的选择需要考虑实际应用中电流信号的频率范围。

一般来说,互感器的频率响应应选择为所需测量系统中电流信号频率范围的两倍左右,以确保测量系统能够准确测量不同频率下的电流信号。

总结:对于电流互感器参数的选择,需要考虑变比、额定电流、准确度和频率响应等因素。

变比的选择应根据测量回路中的额定电流范围进行选择;额定电流的选择应根据测量回路中电流的最大值进行选择;准确度的选择应根据实际应用中对测量精度的要求进行选择;频率响应的选择应根据实际应用中电流信号的频率范围进行选择。

通过合理选择电流互感器的参数,可以提高测量系统的准确性和可靠性。

常规电流互感器和电压互感器参数选择及计算

常规电流互感器和电压互感器参数选择及计算

常规电流互感器和电压互感器参数选择及计算1.互感器额定电流:互感器的额定电流应根据被测回路的最大电流决定。

一般来说,互感器的额定电流选取为被测回路最大电流的1.2倍左右,以确保在负载波动或突变的情况下,仍能保证互感器的准确测量并有一定的过载能力。

2.互感器变比:互感器变比是指互感器的秒级与一次侧(被测侧)的变比之比。

在选择互感器变比时,需要根据被测回路的电流范围和测量仪表的输入范围来确定。

一般来说,互感器的变比选取为被测回路电流的倒数。

3.互感器准确等级:互感器的准确等级是指互感器的准确度等级,用于表示互感器的测量准确度。

根据应用要求的精度和费用可承受能力,选择适当的准确等级。

常见的互感器准确等级有0.2等、0.5等、1等等。

4.互感器的负荷能力:互感器的负荷能力是指互感器在额定负荷下的能力。

根据被测回路的负荷特性以及互感器的额定电流和准确度等级,选择合适的互感器负荷能力,以保证互感器在额定负荷下的长期稳定工作。

5.互感器的绝缘强度:互感器的绝缘强度要求互感器能够承受额定绝缘电压,并且在工频电场下不发生击穿和绝缘损坏。

根据被测回路的额定电压,选择适当的互感器绝缘强度,以确保互感器的安全可靠工作。

6.互感器的外部尺寸和重量:在选择互感器时,需要考虑互感器的外部尺寸和重量是否适合安装和运输要求。

根据现场情况和设备布局,选择适当的互感器外部尺寸和重量。

7.互感器的材料和结构:互感器的材料和结构对其工作寿命和安全可靠性有重要影响。

选择具有良好材料和结构设计的互感器,以确保互感器的长期稳定工作和防护措施。

以上是常规电流互感器和电压互感器参数选择及计算的一般原则和要点。

在实际应用中,还需要根据具体的电力系统特点和测量要求,结合相关标准和规范,进行详细的参数选择和计算,以确保互感器能够满足实际需求并具有良好的测量准确度和安全可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电流互感器技术参数选择问题的探讨
1 电流互感器的一次电流选择
电流互感器的额定一次电流由电力工程的实际负荷来决定,一般情况下按负荷电流乘以1.2~1.25的系数来确定互感器的额定电流,此值应变换到互感器国标GB1208中规定的标准电流值。

在中压开关柜中,一些用户往往按断路器的标准电流值作为互感器的额定电流,这种选择方法在大多数情况下是可以,但有几档电流值不适合互感器。

例如断路器额定电流标准值中有31.5 A、63 A、315A、630 A、3150 A等,而互感器与之相应的电流标准值为30 A、60 A、300 A、600 A、3000 A等。

如按断路器标准选择,对设计制造及使用都是不利的,对设计制造而言,这些电流可能使二次绕组匝数出现分数匝。

在使用时,误差校验及电流表、电度表的制度要重新制定,有的规则均要更改,难度太大。

所以,对互感器额定电流数值的确定应对应互感器的标准。

2 互感器额定二次负荷的选择
互感器的额定二次负荷是决定互感器准确级、外形尺寸、成本的关键参数,应该根据工程的实际情况来合理选择。

很多用户认为互感器的额定负荷选得越大越好,这个观点是不正确的。

按照国家标准GB1207~电流互感器》规定,测量准确级误差限值的保证条件除了对一次电流的数值大小有要求外,既不同的测量准确级误差限值对应不同的一次电流,例如:1%、5 9/5、20 、100和120% 的额定一次电流( I1N),二次负荷的范围是25 9/6~ 100 的额定负荷。

这样,当工程实际中二次负荷超出这个范围,则其误差就不能保证在相应准确级误差限值范围内,特别是当实际负荷小于25 的额定负荷时,互感器的实际误差可能要超出限值,如图1所示。

因为互感器的设计制造过程中一般采取了一定的因数补偿,补偿前与补偿后的误差曲线是平移的,由图1可见,额定一次电流在100 额定值附近时,误差正的方向超出了限值,结果适得其反。

另外,现在对于测量级一般都有仪表保安系数(instrument security factor,FS)的要求,例FS小于5。

按国家标准GB1207规定,FS只是在额定二次负荷下保证的。

因为对于已经是制造完成的互感器,其仪表保安系数与二次负荷成反比关系。

因此,如果工程实际负荷小于额定负荷,则实际的仪表保安系数就增大,仪表保安系数大于5或大于1O,这所谓的仪表保安系数就不“保安”了,原来提出FS的初衷也就无意义了。

如此,希望实际负荷要与额定负荷相接近。

对于保护用电流互感器,从继电保护使用上讲,实际负荷小于额定负荷对继电保护是有利的。

但过大的额定负荷使互感器的体积和成本过大而不经济,甚至要影响到开关柜(对于中压互感器)的尺寸放大,而难以实现。

综合上述规定,可以看出互感器的额定负荷应该作合理选择。

现在随着测量仪表的进步及微机保护的推广使用,工程的实际负荷已比早期的确定要小得多了。

要合理的选择二次负荷,最好对实际的工程进行计算来决定。

当经过计算得出的工程实际负荷比较大时,甚至远远超过常用互感器的负荷时,可以与互感器厂家进行沟通,如果还不能得到满意的回答,则可考虑选择二次电流为1 A(通常为5 A)。

选用1 A,大大提高二次所接的阻抗,同时有利于互感器的设计制造,更降低成本。


为在同样二次负荷(VA数)下,1 A 的互感器二次所接的阻抗比5A的要大25倍。

例如,对2O VA的互感器,选用5 A时,其二次阻抗是0.8 Q,而选用1 A时,为2O Q。

目前,1 A 的仪表和继电器已很普遍,实现该方案已不是什么难事了。

3 互感器短时热电流的选择
在35 kV及以下电流互感器的设计中,互感器一次和二次绕组导线截面是由短时热电流决定的,同时一次与二次绕组导线的匝数又与互感器的二次输出的容量直接相关,若要求一台电流互感器既要保证一定值的二次输出容量,又要保证其短时热电流时,此时的短时热电流就是一个很敏感的技术参数。

在35 kV及以下配电网中,互感器的短时热电流(通常所说的热稳定电流)用户一般从断路器的开断电流来选择。

这种选择对于额定电流较小的情况,互感器要满足其要求会有些困难,其原本也不是这样选取的。

例如在10 kV系统中,额定电流小于100 A,断路器开断电流40 kA/1 S或2 S、3 S、4 S,常规互感器很难满足。

对于这种情况,可以将互感器额定电流比实际所需的额定电流选的大一些来解决。

例如,对前者选取额定电流为200 A,为不影响测量精度,可将测量级由0.2改为0.2 S级来弥补。

选用0.2 S级200 A 比0.2级100 A的测量准确基本相当,甚至更好。

提高了额定电流后,实际降低了短时电流倍数,穿过二次绕组的总的一次导线截面可减少,以致互感器的尺寸较小,且可做产品的短路电流就变大了。

这种提高互感器额定电流的方法也是过去常用的办法,特别对于发电厂厂用变回路,其额定电流小而短路容量大是常见的,往往采用这种方法则可以得到满意的结果。

提高额定电流的具体数用户可以跟制造厂沟通而定。

另外,还有一个方案就是将同一台互感器中的保护级绕组电流比选取得比测量级绕组的电流比大,一般情况下是2倍关系为宜,如测量级是0.2 200/5A;而保护级为5P 400/5A,这样也提高所要生产的互感器的短路电流,这也是比较常用的方案。

在实际工程中也需要与用户进行实际验算、确认。

另外短时热电流的要求可以根据Ft相等的原则来调整。

例如,某工程要求25 kA/4 S 以及63 kA/1 S,这和50 kA/2 S以及31.5 kA/4 S是相当的。

4 结语
根据电力工程的实际情况,电流互感器的关键技术参数选择应注意几个方面,一是额定一次电流应尽量按照互感器国家标准GB1208来选择而不应依据断路器标准;二是额定二次负荷应通过工程计算来选取合理的数值而不应认为二次负荷越大越好;三是对于额定电流较小而短路电流大的工程提出了提高额定电流的办法以解决产品设计制造的难度。

论文所提出的方法已在实际工程中应用,并证明了其有效性。

仪表保安系数:电流互感器中的FS表示仪表保安系数,仅仅适用于测量级的电流互感器,具体规定如下:
FS=额定仪表限值一次电流/ 额定一次电流;
仅仅在用户有要求时,确定该数值,其推荐值为5,或10;
主要是在系统故障电流通过电流互感器时,对二次仪表起保护作用,FS越小,二次仪表越安全。

额定仪表限值一次电流是在额定负荷下,复合误差大于等于10%的最小一次电流。

测量用电流互感器是一种专门用来测量电力系统的电流和电能的电流互感器。

在正常工作条件下,它应符合规定的准确级要求,以保证测量准确。

然而电力系统中使用的电流互感器往往因系统故障或操作会有很大的过电流流过一次绕组。

在这种情况下则希望二次电流不再严格按比例增长,以避免二次回路所接的仪器、仪表受到大电流冲击,因此对测量用电流互感器提出了仪表保安系数的要求。

所谓仪表保安系数(FS)是指仪表保安电流与额定一次电流之比。

仪表保安电流则指测量用电流互感器在额定二次负荷下,其复合误差不小于10%的最小一次电流值。

这意味着,在仪表保安电流下的复合误差越大越好。

通常仪表保安系数要求的大小取决于二次仪表的过载能力。

随着仪表测量精度的提高,仪表过载能力降低,因而要求互感器的仪表保安系数也要小。
