井字梁的计算及施工图处理参考模板
人防工程井字梁模板支撑设计计算书
人防工程井字梁模板支撑设计计算书构件截面500×1050，支模高度按7.1m计算，采用双支顶立杆梁底支撑。
因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。
为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。
梁段:人防井字梁。
一、参数信息1.模板支撑及构造参数梁截面宽度B(m):0.50；梁截面高度D(m):1.05混凝土板厚度(mm):0.25；立杆纵距（沿梁跨度方向间距）La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；脚手架步距(m):1.50；梁支撑架搭设高度H(m)：7.10；梁两侧立柱间距(m):1.00；承重架支设:多根承重立杆，木方支撑垂直梁截面；梁底增加承重立杆根数:2；立杆横向间距或排距Lb(m):1.00；采用的钢管类型为Φ48×3.50；扣件连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.03.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；钢材弹性模量E(N/mm2)：210000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底模板支撑的间距(mm)：300.0；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：500；次楞间距(mm)：300；穿梁螺栓水平间距(mm)：500；穿梁螺栓竖向间距(mm)：300；穿梁螺栓直径(mm)：M12；主楞龙骨材料：木楞,，宽度60mm，高度80mm；主楞龙骨材料：木楞,，宽度40mm，高度60mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
e井字梁的计算及施工图处理
e井字梁的计算及施工图处理概述e井字梁是一种常用的桥梁形式，其结构形状复杂，具有很好的承重能力和抵抗震动的特点。
在桥梁工程中，e井字梁承担着重要的作用。
本文将针对e井字梁的计算及施工图处理进行详细介绍。
e井字梁的计算材料选择e井字梁的材料一般选用高强度钢材和混凝土。
高强度钢材的使用可提高梁的强度和刚度，使得梁体的承载能力更加强大。
混凝土可为梁体提供压缩强度，防止梁体在承受荷载时出现裂缝。
设计荷载设计荷载主要包括静力荷载和动力荷载。
其中，静力荷载包括自重荷载、桥面荷载、人行荷载等，动力荷载则包括地震荷载、风荷载等。
梁体计算梁体计算主要包括几何尺寸计算和受力计算。
几何尺寸计算包括宽度和高度的确定，受力计算则分为弯矩、剪力、轴力与扭矩的计算。
连接件计算连接件包括节点连接件和梁体连接件两种类型。
节点连接件一般采用螺栓连接和焊接连接，梁体连接件则采用焊接连接。
在计算时，需考虑连接件的强度和连接的刚度。
疲劳强度计算在实际使用过程中，桥梁上的车辆会给桥梁构件带来重复荷载，因此需要进行疲劳强度计算，以保证梁的使用寿命。
e井字梁的施工图处理开口偏差控制e井字梁在施工过程中，主要采用预制板拼接的方式进行梁体的制作。
在拼接过程中，需要对开口偏差进行控制，以保证开口的精度。
螺栓孔位置计算e井字梁的连接件采用螺栓连接和焊接连接两种方式。
在进行螺栓连接时，需计算螺栓孔的位置和尺寸，确保连接的套用精度。
焊接工艺设计e井字梁的梁体连接件采用焊接连接方式。
在进行焊接时，需采用合理的焊接工艺进行焊接，以保证焊接质量。
施工工序设计e井字梁的施工工序包括预制板制作、连接件制作、梁体制作等。
在进行施工工序设计时，需注重不同工序之间的排布和协调，以确保工序的顺利进行。
结论本文对e井字梁的计算及施工图处理进行了系统的介绍。
对于广大读者而言，应注意梁体各受力部位的计算和连接件的设计、制作、焊接等，以保证梁体的稳定性和施工质量。

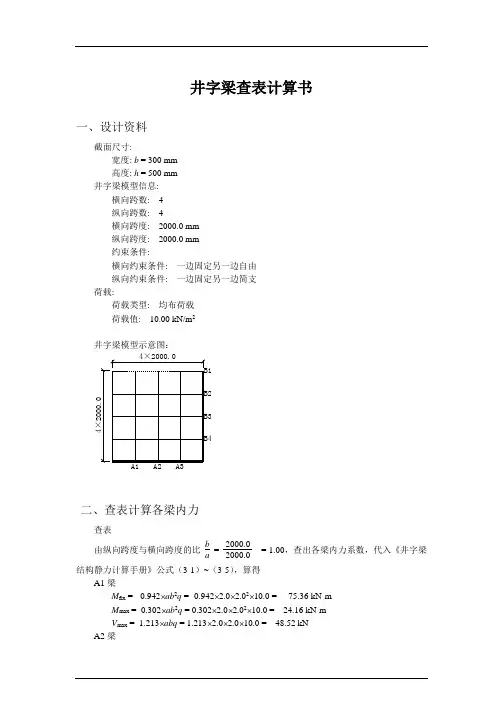

井字梁查表计算书
A3梁
Mfix=-46.96 kN·m
Mmax=13.84 kN·m
Vmax=35.28 kN
B1梁
Mfix=-109.76 kN·m
Mmax=64.64 kN·m
Vmax=66.52 kN
B2梁
Mfix=-123.04 kN·m
Mmax=68.08 kN·m
Vmax=75.36 kN
Ec=3.45 × 104N/mm2。
井字梁截面惯性矩：
I=31.250 ×108mm4
井字梁刚度：
B=107.81 × 1012N·mm2
井字梁查表计算书一、设源自资料截面尺寸:宽度:b=300 mm
高度:h=500 mm
井字梁模型信息:
横向跨数: 4
纵向跨数: 4
横向跨度:2000.0 mm
纵向跨度:2000.0 mm
约束条件:
横向约束条件:一边固定另一边自由
纵向约束条件:一边固定另一边简支
荷载:
荷载类型:均布荷载
荷载值: 10.00 kN/m2
B3梁
Mfix=-104.64 kN·m
Mmax=54.96 kN·m
Vmax=66.76 kN
B4梁
Mfix=-48.56 kN·m
Mmax=23.84 kN·m
Vmax=37.68 kN
三、计算最大挠度值
井字梁刚度（按弹性理论计算）：
根据混凝土结构设计规范GB50010-2002表4.1.5，查得，C50混凝土的弹性模量
井字梁模型示意图：
二、查表计算各梁内力
查表
由纵向跨度与横向跨度的比= 1.00，查出各梁内力系数，代入《井字梁结构静力计算手册》公式（3-1）~（3-5），算得
井字梁模板设计

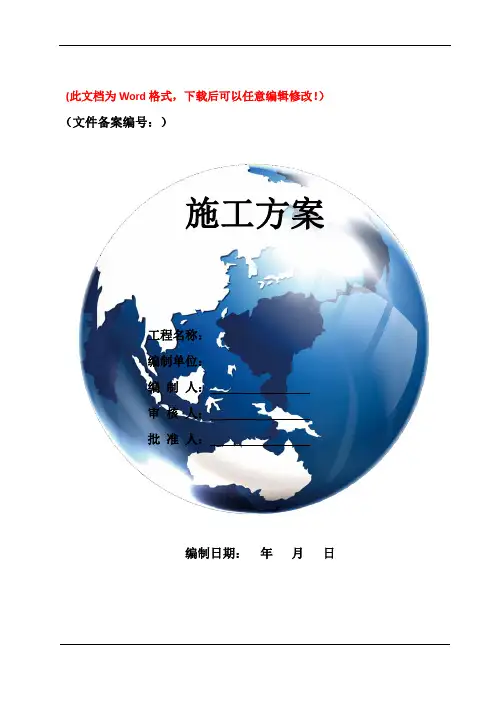

(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：）施工方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日目录1.工程概况 (3)2.荷载计算 (3)3．承重架模板及施工 (5)3.1材料要求 (5)3.2扣件式钢管承重架构造形式 (5)3.4承重架搭设及拆除要求： (6)4.架子验收 (8)5.安全技术要求 (9)6．附图 (9)1.工程概况1.1东莞电力生产调度大楼为框架-剪力墙结构,首层层高为5.0m，局部区域（大厅）层高9.0m；二层~五层层高4.0m。
承重架采用门字形组合钢管架和Φ48钢管搭设。
其中层高为9.0m的部位采用Φ48钢管搭设，其余部位均采用门字形组合钢管架搭救设。
梁侧模、底模、顶板模板采用18mm厚多层木板辅以20mm厚杂木板及50*50mm木枋拼装、加固而成。
1.2由于首层地面为150mm厚钢筋混凝土楼板，按照施工进度计划，当三层楼板结构施工时，首层楼台板结构混凝土已经浇筑完毕22天以上，按照目前平均30℃左右的气温，届时首层楼板混凝土已经达到100%设计强度，作为三层大跨度井字梁承重架地基。
2.荷载计算2.1首层楼板的混凝土达到设计强度的100%后，该层除自重外所能承受的活荷载为3.0KN/m2（设计院提供）。
针对以上情况分析，根据计算上层混凝土重量、模板重量、架料施工荷载等为10.6KN/m2（见下计算），2.1.1荷载分析根据分析，考虑上层混凝土重量、模板架料重量、施工荷载等通过承重架全部传递于首层楼板。
因此，此部分梁板为最危险点，对此部分荷载的计算如下:(按15m*24m跨计算)楼板模板（其中包括梁的模板取0.5KN/m2）15×24×0.5=180KN支架：3240m×38.4N/m =124.4KN钢筋混凝土自重：126.27m3×25KN/m3=3156.75KN施工荷载：1KN/m 2×15×24=360KN 总计 180+124.4+3156.75+360=3821.15KN 每平方米荷载为：3821.15÷15÷24=10.6KN/m 2 2.1.2荷载验算首层大厅部分承重架采用Φ48钢管搭设。
e井字梁的计算及施工图处理

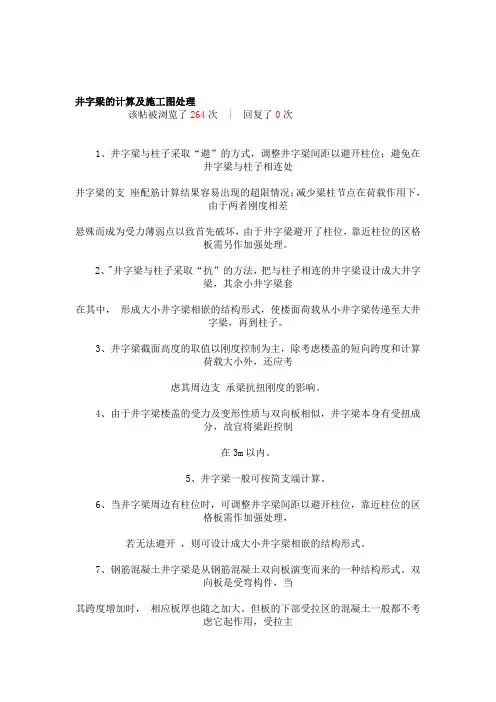

井字梁的计算及施工图处理该帖被浏览了264次| 回复了0次1、井字梁与柱子采取“避”的方式，调整井字梁间距以避开柱位；避免在井字梁与柱子相连处井字梁的支座配筋计算结果容易出现的超限情况；减少梁柱节点在荷载作用下，由于两者刚度相差悬殊而成为受力薄弱点以致首先破坏，由于井字梁避开了柱位，靠近柱位的区格板需另作加强处理。
2、"井字梁与柱子采取“抗”的方法，把与柱子相连的井字梁设计成大井字梁，其余小井字梁套在其中，形成大小井字梁相嵌的结构形式，使楼面荷载从小井字梁传递至大井字梁，再到柱子。
3、井字梁截面高度的取值以刚度控制为主，除考虑楼盖的短向跨度和计算荷载大小外，还应考虑其周边支承梁抗扭刚度的影响。
4、由于井字梁楼盖的受力及变形性质与双向板相似，井字梁本身有受扭成分，故宜将梁距控制在3m以内。
5、井字梁一般可按简支端计算。
6、当井字梁周边有柱位时，可调整井字梁间距以避开柱位，靠近柱位的区格板需作加强处理，若无法避开，则可设计成大小井字梁相嵌的结构形式。
7、钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式。
双向板是受弯构件，当其跨度增加时，相应板厚也随之加大。
但板的下部受拉区的混凝土一般都不考虑它起作用，受拉主要靠下部钢筋承担。
因此，在双向板的跨度较大时，为了减轻板的自重，我们可以把板的下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，使钢筋与混凝土更加经济、合理地共同工作。
这样双向板就变成为在两个方向形成井字式的区格梁，这两个方向的梁通常是等高的，不分主次梁，一般称这种双向梁为井字梁(或网格梁)。
8、井字梁的支承井字梁楼盖四周可以是墙体支承，也可以是主梁支承。
墙体支承的情况是符合计算图表的假定条件：井字梁四边均为简支。
当只有主梁支承时，主梁应有一定的刚度，以保证其绝对不变形。
9、井字梁楼盖两个方向的跨度如果不等，则一般需控制其长短跨度比不能过大。
长跨跨度L1与短跨跨度L2之比 L1/L2最好是不大于1.5，如大于1.5小于等于2，宜在长向跨度中部设大梁,形成两个井字梁体系或采用斜向布置的井字梁，井字梁可按45°对角线斜向布置。

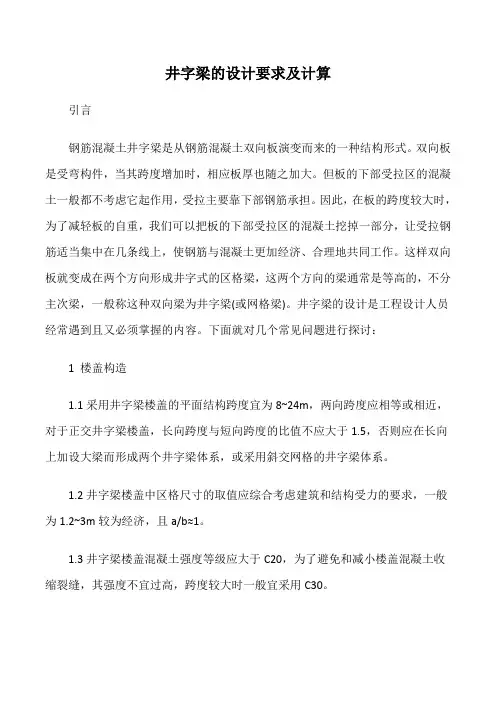

井字梁的设计要求及计算
井字梁的设计要求及计算引言钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式。
双向板是受弯构件，当其跨度增加时，相应板厚也随之加大。
但板的下部受拉区的混凝土一般都不考虑它起作用，受拉主要靠下部钢筋承担。
因此，在板的跨度较大时，为了减轻板的自重，我们可以把板的下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，使钢筋与混凝土更加经济、合理地共同工作。
这样双向板就变成在两个方向形成井字式的区格梁，这两个方向的梁通常是等高的，不分主次梁，一般称这种双向梁为井字梁(或网格梁)。
井字梁的设计是工程设计人员经常遇到且又必须掌握的内容。
下面就对几个常见问题进行探讨：1 楼盖构造1.1采用井字梁楼盖的平面结构跨度宜为8~24m，两向跨度应相等或相近，对于正交井字梁楼盖，长向跨度与短向跨度的比值不应大于1.5，否则应在长向上加设大梁而形成两个井字梁体系，或采用斜交网格的井字梁体系。
1.2井字梁楼盖中区格尺寸的取值应综合考虑建筑和结构受力的要求，一般为1.2~3m较为经济，且a/b≈1。
1.3井字梁楼盖混凝土强度等级应大于C20，为了避免和减小楼盖混凝土收缩裂缝，其强度不宜过高，跨度较大时一般宜采用C30。
1.4井字梁和支承边梁的相交节点宜采用铰接节点，边梁刚度应足够大，并采取相应的构造措施;若采用刚接节点，则边梁需进行抗扭强度和刚度计算，边梁截面高度宜比井字梁高出20%~30%。
1.5与柱连接的井字梁或边梁按框架考虑，满足受力和构造要求，若梁截面不足，则梁高不变，适当增大梁宽。
1.6井字梁采用弹性方法计算，挠度值不宜过大，设计时应控制在L/300~L/400(L为短向跨度)以内。
当楼盖跨度较大时，施工时可预先起拱，以减小其挠度。
2 井字梁的计算井字梁楼盖是高次超静定结构。
根据井字梁间距的大小，可用不同的方法计算。
2.1当井字梁的间距≤1-25fa时的分布较密，可近似地按双向板计算梁的混凝土折算成板的厚度。
井字梁的设计要求及计算
井字梁的设计要求及计算引言钢筋混凝土井字梁是从钢筋混凝土双向板演变而来的一种结构形式。
双向板是受弯构件，当其跨度增加时，相应板厚也随之加大。
但板的下部受拉区的混凝土一般都不考虑它起作用，受拉主要靠下部钢筋承担。
因此，在板的跨度较大时，为了减轻板的自重，我们可以把板的下部受拉区的混凝土挖掉一部分，让受拉钢筋适当集中在几条线上，使钢筋与混凝土更加经济、合理地共同工作。
这样双向板就变成在两个方向形成井字式的区格梁，这两个方向的梁通常是等高的，不分主次梁，一般称这种双向梁为井字梁(或网格梁)。
井字梁的设计是工程设计人员经常遇到且又必须掌握的内容。
下面就对几个常见问题进行探讨：1 楼盖构造1.1采用井字梁楼盖的平面结构跨度宜为8~24m，两向跨度应相等或相近，对于正交井字梁楼盖，长向跨度与短向跨度的比值不应大于1.5，否则应在长向上加设大梁而形成两个井字梁体系，或采用斜交网格的井字梁体系。
1.2井字梁楼盖中区格尺寸的取值应综合考虑建筑和结构受力的要求，一般为1.2~3m较为经济，且a/b≈1。
1.3井字梁楼盖混凝土强度等级应大于C20，为了避免和减小楼盖混凝土收缩裂缝，其强度不宜过高，跨度较大时一般宜采用C30。
1.4井字梁和支承边梁的相交节点宜采用铰接节点，边梁刚度应足够大，并采取相应的构造措施;若采用刚接节点，则边梁需进行抗扭强度和刚度计算，边梁截面高度宜比井字梁高出20%~30%。
1.5与柱连接的井字梁或边梁按框架考虑，满足受力和构造要求，若梁截面不足，则梁高不变，适当增大梁宽。
1.6井字梁采用弹性方法计算，挠度值不宜过大，设计时应控制在L/300~L/400(L为短向跨度)以内。
当楼盖跨度较大时，施工时可预先起拱，以减小其挠度。
2 井字梁的计算井字梁楼盖是高次超静定结构。
根据井字梁间距的大小，可用不同的方法计算。
2.1当井字梁的间距≤1-25fa时的分布较密，可近似地按双向板计算梁的混凝土折算成板的厚度。
井字梁的计算及施工图处理
井字梁的计算及施工图处理
胡文华;张旭
【期刊名称】《经济技术协作信息》
【年(卷),期】2006(000)011
【摘要】1.井字梁与柱子采聊“避”的方式，调整井字梁间距以避开柱位；避免在井字梁与柱子相连处井字梁的支座配筋计算结果容易出现的超限情况；减少梁柱节点在荷载作用下。
由于两者刚度相差悬殊而成为受力薄弱点以致首先破坏，由于井字梁避开了柱位，靠近柱位的区格板需另作加强处理。
【总页数】1页(P80)
【作者】胡文华;张旭
【作者单位】哈尔滨鸿鹰幕墙装饰工程有限公司;黑龙江省北方建筑设计院
【正文语种】中文
【中图分类】TU3
【相关文献】
1.浅谈井字梁的计算与设计 [J], 贾振国
2.关于井字梁的计算方法 [J], 杜泽丽;张晓翠
3.井字梁的计算 [J], 刘澜
4.井字梁设计、建模与计算分析 [J], 黄高卫
5.井字梁加强筋圆形平盖设计计算 [J], 王峰; 兰育文
因版权原因，仅展示原文概要，查看原文内容请购买。
井字梁施工方案
本工程中存在超过4.5m的高支模，即六层8-11轴线交B-E轴线，梁为200mm×1400m m、300mm×1500mm和300mm×1550mm 的井字梁，数量多、间距小、结构自重大约335.03T、跨度大有19500m m ×19800mm，为保证混凝土浇筑质量和安全，特制定此施工方案。
结构混凝土自重验算：19.5×19.8=386.1㎡梁截面（0.3×1.55）面积：8+7.4+9.1+9.05+2.5+7.6+4.8+2.4=50.24M，50.24×0.3×1.55×2.4=56.07T19.4×1.925=373.45㎡板截面（1.967×2）面积：1.967×2×9=35.41㎡板截面（1.917×2）面积：1.917×2×9=34.51㎡板截面（1.8×2）面积：1.8×2×7×9=226.8㎡板混凝土自重：296.72×0.08×2.4=56.97T梁截面（0.2×1.4）面积：（373.45-296.72）×1.4×2.4=257.82T混凝土总自重：257.82+56.97+56.07=335.03T方案选取1. 模板系统：选用钢模作为梁模板，板面厚度2.5mm, 梁模板P3015和阳角模板Y1015进行组合,中间采用拉片厚度5mm。
2. 模板支撑系统：支撑主要采用Φ48×3.5mm的钢管。
步距800mm,立杆纵向间距800mm,横向间距800mm,梁底部顶撑400mm进行加密.小楞为1.8m,立杆、横杆、纵横水平杆6m长。
为防止支撑系统的重量过大，减轻底部结构的荷载，本工程本着切实以减轻支撑系统重量和荷载又保证浇筑结构的稳定安全和质量为原则制定方案。
某三层办公楼局部井字梁结构cad施工图纸
井字梁施工方案
1.梁模板基本参数二、梁模板荷载标准值计算三、梁模板侧模计算1、强度计算2、抗弯强度计算最大弯矩计算:梁侧模板的强度计算值：查建筑施工手册（第三版）表17-87有M=0.125q L=0.125*19.56*0.5=1.22(N/mm2)梁侧模板的强度计算值小于梁侧模板的强度设计值;故满足要求! 挠度计算挠度计算结果:立档最大挠度小于立档允许挠度;故满足要求!四、梁侧立档计算1、荷载的计算:2、强度计算最大弯矩计算公式:强度计算值：抗弯强度计算值小于木材强度设计值;故满足要求! 3、抗剪计算最大剪力计算公式:抗剪强度计算值:抗剪强度计算值小于抗剪强度设计值;故满足要求! 4、挠度计算挠度计算结果:立档最大挠度小于立档允许挠度;故满足要求五、梁侧横撑计算1、荷载计算：2．强度计算最大弯矩计算公式:强度计算值：抗弯强度计算值小于木材强度设计值;故满足要求! 3．抗剪计算最大剪力计算公式:抗剪强度计算值:抗剪强度计算值小于抗剪强度设计值;故满足要求!4．挠度计算最大挠度计算公式:立档最大挠度小于立档允许挠度;故满足要求!六、对拉螺栓的计算穿墙螺栓所受的最大拉力小于穿墙螺栓最大容许拉力值;故满足要求!七、底模板面板计算1、荷载计算2、最大弯矩计算公式:3、面板的强度计算值面板的强度计算值小于面板的强度设计值;故满足要求!3、抗剪计算最大剪力的计算公式如下:截面抗剪强度计算值:截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!4、挠度计算面板最大挠度计算公式:面板最大挠度计算值小于面板最大允许挠度值;故满足要求!八、梁底支撑钢管的计算1、钢管荷载的计算：2、钢管的强度计算:钢管最大弯矩:钢管强度计算值钢管强度计算值小于方木强度设计值;故满足要求!3、抗剪计算:钢管最大剪力的计算公式如下:钢管抗剪强度计算值钢管抗剪强度设计值大于钢管抗剪强度设计值;故不满足要求! 4、挠度计算:钢管钢管最大挠度计算公式:钢管最大挠度计算值小于或等于钢管最大允许挠度;故满足要求!九、梁底支撑钢管的计算1、荷载计算:2.强度计算最大弯矩计算公式抗弯强度计算值:梁底支撑钢管的抗弯强度计算值小于或等于钢管抗弯强度设计值;故满足要求!3.挠度计算最大挠度计算公式如下:最大挠度计算值小于或等于最大允许挠度;故满足要求!十、扣件抗滑移的计算1、荷载计算纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算：纵向或横向水平杆传给立杆的竖向作用力设计值小于或等于扣件抗滑承载力设计值;故满足要求!十一、立杆的稳定性计算1、荷载的计算：2、立杆长细比计算3、立杆的稳定性计算公式钢管立杆抗压强度计算值小于钢管立杆抗压强度设计值，故满足要求!。
井字梁分析计算研究【Ghost版】
井字梁配筋计算探讨
一、假定工程概况：
框架结构：跨度10m x 8m，井字梁区格划分为5 x 2m X 5 x 1.6m，平面图布置如下图所示：
图1.0.1 梁布置简图
荷载取值：恒载：52
kN m，活载取0，不计板自重。
/
不考虑风荷载和地震作用
二、采用PKPM（2008）的SA T-8计算
四周边框架梁250x600，井字梁200x500，框架柱500x500，板厚取80mm
井字梁四周去周边主梁相连端设为铰接，SA TWE参数设置中不计算风荷载，不计算地震作用，采用一次加载，经SA T-8计算，结果如下：
图2.0.1 PKPM结果弯矩包络图
图2.0.1 PKPM结果配筋包络图
图2.0.1 PKPM结果剪力包络图
三、用探索者（TSSD）的井字梁计算小程序计算
使用探索者计算井字梁，计算参数选取如下如所示：
图3.0.1 TSSD计算参数图
计算结果见下图：
图3.0.2 TSSD计算结果图
四、按照《混凝土结构构造手册》（第三版）176页的计算表格（表
3.21.2）计算
图4.0.1 井字梁布置图
查表第八项，b/a=0.8，查表数据及计算结果见下表：
注：2
()A
M
qab
=⨯表中系数；2
()B
M
qa b =⨯表中系数；()A B V V qab
==⨯表中系数
五 、结果分析。
某三层办公楼局部井字梁结构cad设计施工图案例
××井字梁模板设计
目录1.工程概况 (2)2.荷载计算 (2)3．承重架模板及施工 ..........................................................................................................................4 3.1材料要求 (4)3.2扣件式钢管承重架构造形式 (4)3.4承重架搭设及拆除要求： (5)4.架子验收 (7)5.安全技术要求 (8)6．附图 (8)1.工程概况1.1东莞电力生产调度大楼为框架-剪力墙结构,首层层高为5.0m，局部区域（大厅）层高9.0m；二层~五层层高4.0m。
承重架采用门字形组合钢管架和Φ48钢管搭设。
其中层高为9.0m的部位采用Φ48钢管搭设，其余部位均采用门字形组合钢管架搭救设。
梁侧模、底模、顶板模板采用18mm厚多层木板辅以20mm厚杂木板及50*50mm木枋拼装、加固而成。
1.2由于首层地面为150mm厚钢筋混凝土楼板，按照施工进度计划，当三层楼板结构施工时，首层楼台板结构混凝土已经浇筑完毕22天以上，按照目前平均30℃左右的气温，届时首层楼板混凝土已经达到100%设计强度，作为三层大跨度井字梁承重架地基。
2.荷载计算2.1首层楼板的混凝土达到设计强度的100%后，该层除自重外所能承受的活荷载为3.0KN/m2（设计院提供）。
针对以上情况分析，根据计算上层混凝土重量、模板重量、架料施工荷载等为10.6KN/m2（见下计算），2.1.1荷载分析根据分析，考虑上层混凝土重量、模板架料重量、施工荷载等通过承重架全部传递于首层楼板。
因此，此部分梁板为最危险点，对此部分荷载的计算如下:(按15m*24m跨计算)楼板模板（其中包括梁的模板取0.5KN/m2）15×24×0.5=180KN支架：3240m×38.4N/m =124.4KN33施工荷载：1KN/m 2×15×24=360KN 总计 180+124.4+3156.75+360=3821.15KN 每平方米荷载为：3821.15÷15÷24=10.6KN/m 2 2.1.2荷载验算首层大厅部分承重架采用Φ48钢管搭设。
170.井字梁模板设计
目录1.工程概况 (2)2.荷载计算 (2)3．承重架模板及施工 (4)3.1材料要求 (4)3.2扣件式钢管承重架构造形式 (4)3.4承重架搭设及拆除要求： (5)4.架子验收 (7)5.安全技术要求 (8)6．附图 (8)1.工程概况1.1东莞电力生产调度大楼为框架-剪力墙结构,首层层高为5.0m，局部区域（大厅）层高9.0m；二层~五层层高4.0m。
承重架采用门字形组合钢管架和Φ48钢管搭设。
其中层高为9.0m的部位采用Φ48钢管搭设，其余部位均采用门字形组合钢管架搭救设。
梁侧模、底模、顶板模板采用18mm厚多层木板辅以20mm厚杂木板及50*50mm木枋拼装、加固而成。
1.2由于首层地面为150mm厚钢筋混凝土楼板，按照施工进度计划，当三层楼板结构施工时，首层楼台板结构混凝土已经浇筑完毕22天以上，按照目前平均30℃左右的气温，届时首层楼板混凝土已经达到100%设计强度，作为三层大跨度井字梁承重架地基。
2.荷载计算2.1首层楼板的混凝土达到设计强度的100%后，该层除自重外所能承受的活荷载为3.0KN/m2（设计院提供）。
针对以上情况分析，根据计算上层混凝土重量、模板重量、架料施工荷载等为10.6KN/m2（见下计算），2.1.1荷载分析根据分析，考虑上层混凝土重量、模板架料重量、施工荷载等通过承重架全部传递于首层楼板。
因此，此部分梁板为最危险点，对此部分荷载的计算如下:(按15m*24m跨计算)楼板模板（其中包括梁的模板取0.5KN/m2）15³24³0.5=180KN支架：3240m³38.4N/m =124.4KN钢筋混凝土自重：126.27m 3³25KN/m 3=3156.75KN施工荷载：1KN/m 2³15³24=360KN总计 180+124.4+3156.75+360=3821.15KN每平方米荷载为：3821.15÷15÷24=10.6KN/m 22.1.2荷载验算首层大厅部分承重架采用Φ48钢管搭设。
某三层办公楼局部井字梁结构设计cad施工图纸
某三层办公楼局部井字梁结构cad设计全套施工图
