第6章-混凝土强度的超声波法检测

➢ 2.标准曲线法 校准曲线法就是在试验室里制作一定数量的立方 体试块，同时对试块用非破损方法(测量试块声速) 与破损方法(用压力机实测抗压强度)进行测定， 然后根据上述实测值建立强度和声速的关系曲线。 在对结构物或建筑构件进行非破损检查时，则用 该曲线作为确定强度的查考依据。
鉴于在一定的地区范国内，原材料条件、配 比设计方法及施工方法等均较接近的特点，我国 于1977年在北京召开的“混凝土超声波测强技术 座谈会”上决定建立地区校准曲线，至今已有许 多地区提出了各自的校准曲线。若求出这些曲线 的回归方程，则可得一系列R—C关系的经验公式。 凡测试地区和测试条件与所得地区经验公式基本 一致，则可将所测的声速值代入经验公式或直接 查对曲线，求出混凝土强度。
探头与试件之间的压紧程度，也将对耦合情 况造成影响，因而也会影响衰减值而导致声时读 数的误差。为使探头压紧力稳定，可采用图所示 的压紧装置。
3.测距的影响和声程的计算
➢ 测距的影响 测距对声速具有一定影响。
关于测距对声速造成影响的原因，说法不一，如果混凝土的质量 是均一例，则从理论上来说，测距对声速应无影响，目前所造成的 影响，主要是由于混凝土的衰减作用及仪器测读时人为视差的综合 结果。
4. R-C-N关系曲线 在综合法测强中，结构或构件上每一个测区的混 凝土强度，是根据该测区实测的并经必要修正的 起声波声速值C，及回弹平均值N，按事先建立的 R一C一N关系曲线推算出来的，因此必须建立靠 的R一C—N关系曲线。
曲线的制定方法是：采用常用的水泥、粗骨 料、细骨料按最佳配合比配制强度为C10—C50 级的混凝土，并制成边长为150毫米的立方体试 块，按龄期7、14、28、60、90、180、365天进 行回弹、超声及抗压强度测试。每一龄期每组试 块须3个(或6个)，每种强度等级的试块不少于30 块，并应在同一天内成型。
卵石混凝土和碎石混凝土的通用基准曲线的 公式如下：
卵石混凝土
碎石混凝土
5.回弹法、超声法、“回弹－超声”综合法的比较
度的关系为依据的。但超声速度主要反映材料的 弹性性质，同时，由于它穿过材料，因而也反映 了材料内部构造的某些信息。回弹法反映了材料 的弹性弹质，同时在一定程度上也反映了材料的 塑性性质，但它只能确切反映混凝土表层(约3厘 米左右)的状态。因此，超声与回弹的综合，既能 反映混凝土的弹性，又能反映混凝土的塑性，既 能反映表层的状态，又能反映内部的构造，自然 能较确切地反映照凝土的强度。

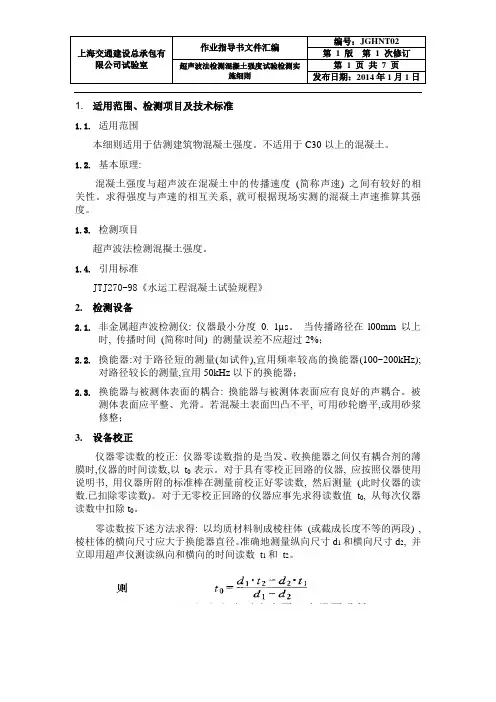

结构混凝土强度的超声波法检测
第一节 概述
➢ 超声脉冲技术被用于结构混凝土检测的历史不算 很长。人们1928年制成了第一台连续超声波材料 探伤仪。第二次世界大战期间，雷达技术发展很 快，促进了超声脉冲技术的提高，战后，超声脉 冲技术开始实用化。在此基础上，琼斯等人首先 把该项技术引用于结构混凝土的检测，取得了满 意的结果，引起世界工程界的重视。随后的二十 多年中，在这方面的研究不断深入，工程应用也 逐渐普遍。至今，超声脉冲检测技术，已以为工 程结构物质量的重要检测手段之一。
我国陕西省建筑科学研究所首先提出了这种 方法，并进行了系统研究，他们用杭州、贵阳、 重庆、成都、咸阳、湘潭、南京、北京等不同地 区的15种石子的试验数据进行换算处理后，得出 的混凝土强度与砂浆换算声速的回归方程为
结构混凝土强度的超声－回弹综合法检测
➢ 1.超声－回弹综合法的基本依据 超声和回弹法都是以材料的应力应变行为与强
➢ 至今超声测强还只能建立在试验归纳的基础上， 一般是通过试验建立强度与声速的关系曲线(即 R—C曲线)或经验公式，作为超声法测强的基本 换算依据。所以超声脉冲法测强的关键，就在于 建立准确的R—C关系，精确地测量被测混凝土的 声速，以及搞清各种影响R—C关系的因素这三个 方面。
第二节 声速测量技术
关于混凝土检测时的最小测试距离，国际材 料与结构试验研究协会(RILEM)建议根据粗骨科 的最大粒径予以限制，具体限制值见表。
➢ 声程的计算 声脉冲从发射探头至接收探头所传播的距离称为 声程，它是计算声速时的要素之一，在直透法和 斜透法的测试中，声程即为两探头平面几何中心 连线的长度，只要用直尺量即可。
首先确定标准混凝土的Rs和C的回归方程， 假定该方程为
当实际待测的混凝土的具体技术条件与标 准混凝土不同时，待测混凝土的抗压强度与标 准混凝土抗压强度之间的关系为
4.水泥净浆声速换算法 在整个混凝土多相复合体系中，粗细骨料所占比 例甚大，它的品种、特性、含量等往往对混凝土 的总声速造成极大影响，但在一定的范围内，它 对混凝土强度的贡献却远不如对声速的影响那么 大。而混凝土中水泥石的强度及其与骨料粘结能 力是对混凝土强度起决定作用的。但由于它所占 比例较少，对混凝土总声速的影响却很小，这就 是当混凝土原材料及配比不同时，声速与强度关
我国建筑材料科学研究院的研究成果表明， 该关系式应采用下面的函数形式，即
(1)普通硅酸盐水泥，控制拌合物坍落度为7cm以上， 混凝土强度与混凝土中硬化水泥浆换算声速Cc之 间的关系：
(2)矿渣硅酸盐水泥，控制拌合物坍落度为7cm以 上的混凝土：
5.水泥砂浆声速换算法 该法的基本思路与水泥净浆声速换算法相近，都 是用换算法来排除骨科的影响。主要区别是：水 泥砂浆声速换算法把混凝土视为由水泥砂浆和粗 骨科复合而成的两相复合体系。
➢ 我国自五十年代开始这一领域的研究以来，已取 得丰硕成果。在仪器研究方面，我们自1958年开 始研制混凝土超声检测仪，六十年代即已制成多 种类型的仪器。近年来仪器的研究工作已向小型 化、自动化和智能化的方向发展。在检测技术的 研究方面，近十年来投入了较大的力量，基本上 形成了适合我国特点的方法体系，并正在纳入标 准。在工程应用方面，我国已积累较多的经验， 在许多工程的应用中，都取得了良好的效益。
为使换能器与被测混凝土表面有良好的声耦 合，要求测区内混凝土表面要整洁档，应预先扫 净砂土浮灰，如果混凝土表面粗糙，不平整，而 测区又无法移位时，应将表面用砂轮片打磨，或 用快硬水泥浆取最小厚度填平。
表面整平后，在换能器与试休之间仍需加耦 合剂，以减少声能反射损失。在混凝土测试中常 用黄油、凡土林、水破璃、水等。
试件进行标准养护后， 按规定的龄期进行测试。测 定声时值时，测点的布置如图 所示。
测定回弹值时，应将试块放 在压力机上，用30～50千牛压 力固定，然后在两相对面上各弹 击8个点，并按规定计算回弹平均值，然后加荷至破
坏，得强度值。
将此测得的声速C，回弹值N及强度R汇总后 进行回归分析。并计算其标准差。
（三）回弹值的测量与计算
（四）超声值的测量与计算 超声的测试点应布置在同一 个测区的回弹值测试而上， 但探头安放位置不宜与弹击 点重叠。每个测区内应在相 对测试面上对应地布置三个 测点，相对面上的收、发探 头应在同一轴线上。只有在 同一个测区内所测得的回弹 值和声速值才能作为推算强 度的综合参数，不同测区的 测值不可混淆。
3.修正系数法 修正系数法实际上是校准曲线法的一种发展，它 首先选定某种工程上常用的混凝土作为基准，称 标准混凝土，然后用实测的方法求出标准混凝土 的抗压强度R．与声速C的校准曲线，并用数理统 计方法(求出该曲线的回归方程。此后，凡待测的 混凝土的具体技术条件，如原材料、配比、期 龄……等，与标准混凝土有差异时，则乘以一定 的修正系数予以修正。
3.“超声—回弹”综合法检测的若干规定 （一）应用范围
（1） 对原有预留试块的抗压强度有怀疑，或没有 预留试块时；
（2） 因原材料，配合比以及成型与养护不良而发 生质量问题时；
（3） 已使用多年的老结构，为了维修加固处理， 需取得混凝土实际强度值，而且有从结构上钻取 的芯样进行校核的情况下。
（二）测区的布置和抽样办法 测区的数量分为按单个构件检测或按批检测两种 情况：按单个构件检测时，测区数放不少于10个。 若构件长度不足两米，测区数可适当减少，但最 少不得少于3个；按批检测时，同一批的构件抽样 数量应不少于同批构件总数的30％，而且不少于 4个，每个构件上测区数不少于10个。
基本依据的另一方面是，实践证明声速C和回 弹值N合理综合后，能消除原来影响R一C与R一N 关系的许多因素。例如，水泥品种的影响，试件 含水量的影响及碳化影响等，都不再像原来单一 指标时那么显著。这就使综合的R一N一C关系有 更广的适应性和更高的精度，而且使不同条件的 修正大为简化了。
2.“超声一回弹”综台法的影响因素
当采用平测法时，因换能器与试件接触的面 积有一定大小，决定声程时，应选择整个探头面 积上的哪一点作为测量探头间距的依据有一定困 难。考虑到换能器间的相互作用，发射探头与接 收探头间的“有效距离”(即声程)，并不等几何 中心间的距离，而要略小—些，因此，必须对几 何中心间的距离作一定的修正。
声速：
声速按下式计算：
1.探头频率的选择及探头的布置
鉴于超声波在混凝土中传播时明显的衰减现 象，所采用的超声脉冲频率不宜太高，探头频率 应随测试距离的增大而降低。
对于探头频率的选择，我国目前尚无统一规 定，北京地区混凝土非破测试技术研究组建议 按下式选用
在测量声速时探头的布置方式
直穿法
斜穿法
平测法
4.声时的测读
声脉冲在材料中传播一定的声程所需的时间 称为声的。声时也是计算声速的要素之一，需要 准确地测读声时。
第三节 用声速推定混凝土强度的方法
1.声速分级法
这种分级方法是超声法测定混凝土强度的最 原始的应用。它丝毫没有考虑各种因素对混凝土 强度与声速关系的影响，显然是十分粗略的，而 且各级混凝土的质量并无定量概念，不能满足现 代质量检测的要求。因此，这种方法用于粗略地 估计混凝土质量，已被淘汰。
2.测点的选择与测面处理
在进行实验室标准立方体试块或棱柱体试块 的测量时，应选择成型时的侧面进行测试，并将 探头用直穿法测量上、中、下3—5个测点，布置 方式见图，这样所测结果的平均声速能较全面地 反映试块状况。
