暖通空调水力计算表
暖通空调毕业设计
X X 大学本科生毕业设计毕业设计题目：六安市某综合楼暖通空调设计学生姓名： XXX所在学院：水利与能源动力工程学院专业及班级：建环XXX 指导教师： XXX 完成日期： XXX摘要本课题为六安市某综合楼暖通空调设计，建筑物共七层，高31.8m，建筑面积3826m2，空调面积3776m2。
空调系统总冷、热负荷分别为358.51kW和331.376kW。
通过对空气源热泵、溴化锂吸收式制冷机组加热交换器及螺杆式冷水机组加热交换器三种冷热源方式的技术经济比较，发现螺杆式冷水机组加热交换器的冷热源方案最佳。
通过对空调方案的优缺点及适用场合分析，并结合工程实际，本建筑一层采用全空气空调系统，二至七层采用风机盘管加新风系统。
本课题还进行了空调风、水系统设计、冷热源机房设计以及通风系统设计。
关键词：螺杆式冷水机组热交换器全空气系统风机盘管加新风系统AbstractThe project is the design of air-conditioning system for a comprehensive building in Lu’an，which is a 7-storey building and is 31.8 meters high. Its building area and air-conditioning area are 3826m2 and 3776 m2, respectively. The cooling load of the project is 358.51kW, and the heating load is 331.376kW.Though the techno-economic analysis of three usual cooling and heating resources, namely the air source heat pump, LiBr absorption chiller and heat exchangers, Screw Chillers and heat exchangers, the last one is considerd to be the optimum choice. According to the comparion of the advantages and disadvantages as well as application occasions of some air conditioning schemes, I adopt all-air system from the ground floor. Meanwhile the fan coil units with fresh-air systems are used in other rooms. I also design the air system and the water system of air-conditioning system, the cooling and heating resources’ room and ventilation system.Keywords: Screw Chillers heat exchangerAll-air system fan coil unit with fresh-air system目录1 工程概述与设计依据 (1)1.1工程概述 (1)1.2设计依据 (1)1.2.1围护结构热工指标 (1)1.2.2室内人数和照明、设备负荷的设计依据 (1)1.2.3室外设计参数 (2)1.2.4室内设计参数 (2)1.2.5体力活动性质 (3)1.2.6当地基本条件 (3)2 负荷计算 (4)2.1夏季冷负荷的计算 (4)2.1.1夏季冷负荷的组成 (4)2.1.2空调冷负荷计算方法 (4)2.2湿负荷的计算 (11)2.2.1湿负荷的组成 (11)2.2.2湿负荷的计算方法 (11)2.3冬季热负荷的计算 (11)2.3.1热负荷的组成 (11)2.3.2热负荷的计算方法 (11)2.4计算新风负荷 (13)2.4.1新风量的确定 (13)2.4.2新风负荷的计算 (13)2.5设计工况下空调总冷负荷，总热负荷及总湿负荷 (14)3 空调方案的确定 (15)3.1空调系统的确定 (15)3.1.1全空气系统方案的确定 (15)3.1.2风机盘管加新风方式的确定 (15)3.2系统划分的原则 (15)3.3本工程空调方案的确定和系统的划分 (16)3.4空气处理过程设计 (16)3.4.1全空气系统的设计计算 (16)3.4.2空气处理设备的选择 (17)3.4.3风系统的水力计算 (18)3.4.4风机盘管加新风系统的设计计算 (19)3.4.5新风机组的选择 (21)4 气流组织的设计 (22)4.1概述 (22)4.2空调送风口与回风口 (22)4.2.1送风口 (22)4.2.2回风口 (23)4.3空间气流分布的形式 (23)4.4送回风口的选择计算 (24)4.4.1散流器的选择计算 (24)5 冷热源的选择及设备选型 (26)5.1冷热源的选择 (26)5.1.1冷源 (26)5.1.2热源 (26)5.2冷热源方案的经济性比较 (27)5.3冷热源设备的选择 (29)5.3.1冷水机组的选择 (29)5.3.2换热器的选择 (30)6 空调水系统的设计计算 (31)6.１空调水系统的确定 (31)6.1.1空调水系统的划分 (31)6.1.2空调水系统的形式 (31)6.2冷冻水管路的设计 (32)6.2.1分水器后的冷冻水管的设计 (32)6.2.1分水器前的冷冻水管的设计： (34)6.3空调冷冻水泵的选择 (34)6.3.1空调冷冻水泵流量的确定 (34)6.3.2水泵扬程的确定 (35)6.4膨胀水箱的选择 (35)6.5分、集水器的选择 (36)6.5.1直径D的确定 (36)6.5.2配管间距的确定 (36)6.6冷却塔的选择 (36)6.7冷却水管路的设计 (37)6.7.1冷却水管路的阻力计算 (37)6.7.2冷却水泵的选择 (37)6.8冷凝水管路的设计 (38)6.9机房热水管路的设计 (39)6.9.1热水管路的阻力计算 (39)6.9.2热水泵的选择 (39)7 防火和防排烟设计 (41)7.1防排烟的方式 (41)7.2空调建筑防火防烟的措施 (41)7.3本建筑中的防火排烟设计 (42)8 通风设计 (43)8.1通风的主要功能 (43)8.2排风量的计算 (43)9 空调系统的保温、消声和隔振 (44)9.1保温层的计算 (44)9.1.1防止结露的保温层厚度 (44)9.1.2保温层的经济厚度 (44)9.1.3保温层厚度的确定 (45)9.2噪声及隔声、减振处理 (45)9.2.2消声、隔声处理 (45)9.2.3减振设计 (46)总结 (47)谢辞 (48)参考文献 (49)附表Ⅰ (50)1 工程概述与设计依据1.1工程概述本工程为某综合楼暖通空调系统设计，位于安徽省六安市，总建筑面积约为3826m ²，共七层，第一层层高4.5m，二到七层层高为3.9m，一层为商店店面和大门门厅，二层至五层为办公室、餐厅和住宿区。
暖通水力计算

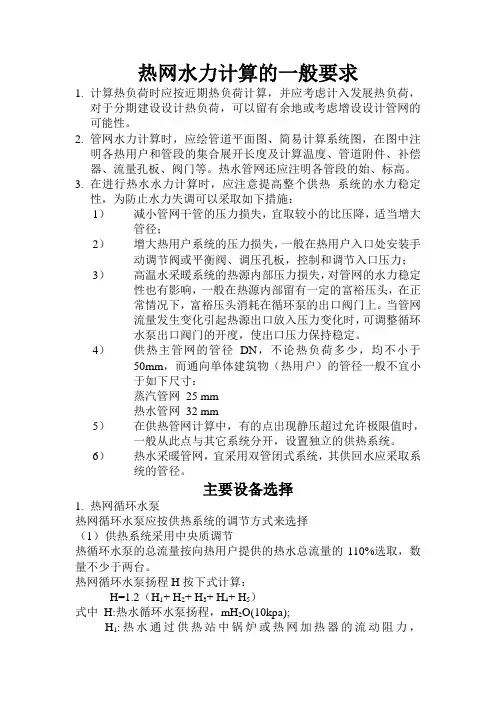

热网水力计算的一般要求1.计算热负荷时应按近期热负荷计算，并应考虑计入发展热负荷，对于分期建设设计热负荷，可以留有余地或考虑增设设计管网的可能性。
2.管网水力计算时，应绘管道平面图、简易计算系统图，在图中注明各热用户和管段的集合展开长度及计算温度、管道附件、补偿器、流量孔板、阀门等。
热水管网还应注明各管段的始、标高。
3.在进行热水水力计算时，应注意提高整个供热系统的水力稳定性，为防止水力失调可以采取如下措施：1）减小管网干管的压力损失，宜取较小的比压降，适当增大管径；2）增大热用户系统的压力损失，一般在热用户入口处安装手动调节阀或平衡阀、调压孔板，控制和调节入口压力；3）高温水采暖系统的热源内部压力损失，对管网的水力稳定性也有影响，一般在热源内部留有一定的富裕压头，在正常情况下，富裕压头消耗在循环泵的出口阀门上。
当管网流量发生变化引起热源出口放入压力变化时，可调整循环水泵出口阀门的开度，使出口压力保持稳定。
4）供热主管网的管径DN，不论热负荷多少，均不小于50mm，而通向单体建筑物（热用户）的管径一般不宜小于如下尺寸：蒸汽管网25 mm热水管网32 mm5）在供热管网计算中，有的点出现静压超过允许极限值时，一般从此点与其它系统分开，设置独立的供热系统。
6）热水采暖管网，宜采用双管闭式系统，其供回水应采取系统的管径。
主要设备选择1.热网循环水泵热网循环水泵应按供热系统的调节方式来选择（1）供热系统采用中央质调节热循环水泵的总流量按向热用户提供的热水总流量的110%选取，数量不少于两台。
热网循环水泵扬程H按下式计算：H=1.2（H1+ H2+ H3+ H4+ H5）式中H:热水循环水泵扬程，mH2O(10kpa);H1:热水通过供热站中锅炉或热网加热器的流动阻力，mH2O(10kpa);H2，H3:热水通过供、回水热网管道的流动阻力，mH2O(10kpa);H4:热水在热用户（或热力站）的压力损失，mH2O(10kpa);H5:热源系统内部其它损失（如过滤器，阀门等处），mH2O(10kpa);（2）供热系统采用中央质-量调节（连续变流量调节）热网循环水水泵的流量、台数、扬程可参照中央质调节的选择方法。
空调水管水力计算书 精品
174.787
524.361
1000.318
1个合流三通ξ=3
31
8.1003
1.417
DN20
1
1.11
1091.89
1091.89
10
605.548
6055.483
7147.373
1个截止阀ξ=10
32
8.1003
1.417
DN20
1
1.11
1091.89
1091.89
10
605.548
6055.483
3
1455.784
4367.352
6527.105
1个分流三通ξ=3
4
87.2283
15.259
DN70
1
1.167
263.977
263.977
3
669.671
2009.012
2272.989
1个分流三通ξ=3
5
79.128
13.842
DN70
1.8
1.059
217.876
392.177
3
551.07
12
5.1906
0.908
DN20
5
0.711
456.037
2280.184
12
248.646
2983.747
5263.931
1个弯头ξ=1，1个截止阀ξ=11
13
10.3755
1.815
DN40
3
0.382
57.359
172.077
3
71.691
215.072
387.149
1个合流三通ξ=3
冷水局部阻力系数浅析计算
冷水局部阻力系数浅析计算黄生云;刘亮;盛晓康;李晅;杨忠凯;胡荣国;王军【摘要】本文以《全国民用建筑工程设计技术措施暖通空调·动力》(2009版)表5.8.3-2为基础,对适用于冷水管路的局部阻力系数进行了浅析和计算,并给出了常用配件的冷水局部阻力系数计算表,供工程设计采用局部阻力系数法计算参考.【期刊名称】《建筑热能通风空调》【年(卷),期】2017(036)012【总页数】4页(P70-73)【关键词】空调冷水;局部阻力系数;局部阻力当量长度;管路【作者】黄生云;刘亮;盛晓康;李晅;杨忠凯;胡荣国;王军【作者单位】中国建筑科学研究院;中国建筑科学研究院;中国建筑科学研究院;中国建筑科学研究院;中国建筑科学研究院;中国建筑科学研究院;中国建筑科学研究院【正文语种】中文在某实际工程的冷却水管路阻力计算中，局部阻力采用当量长度法（局部阻力当量长度值参照《全国民用建筑工程设计技术措施暖通空调·动力》（2009版），后文简称为《技术措施》。
表5.8.3-2空调冷水局部阻力当量长度计算表）和局部阻力系数法（局部阻力系数值参照《技术措施》表 2.9.6-1 常用管道配件的局部阻力系数，热水采暖系统水力计算章节）计算 [1] ，发现计算结果有较大差异，从而对空调冷水常用配件局部阻力系数值进行浅析和计算并给出数值，供工程上空调冷水局部阻力采用局部阻力系数计算法时参考。
1 冷却水局部阻力计算差异某实际工程冷却水供回水温度为32/37 ℃，管长约为580 m，局部阻力计算所涉及到的配件主要为90°弯头，直通三通和少量闸阀等。
局部阻力分别采用当量长度法和局部阻力系数法计算，局部阻力当量长度值参照《技术措施》表 5.8.3-2，局部阻力系数值参照《技术措施》表 2.9.6-1。
冷水机组冷凝器设备阻力，冷却塔集水盘布水器高差和冷却塔布水器自由水头采用厂家数据。
局部阻力采用当量长度法和局部阻力系数法的冷却水泵扬程计算表如表1所示。
2019年全国民用建筑工程技术措施暖通空调动力.doc
2019年全国民用建筑工程技术措施暖通空调动力篇一：全国民用建筑工程技术措施暖通空调动力暖通空调·动力目录1基本规定1.1总则1.2室内、外空气计算参数一．室外空气计算参数二．室内空气计算参数1.3采暖、通风、空气调节方案设计估算指标2采暖与供热2.1采暖建筑围护结构热工性能要求2.2采暖负荷计算2.3散热器2.4室内散热器采暖2.5热风采暖与空气幕2.6地板辐射采暖2.7热水采暖系统水力计算2.8室内采暖管道及其他2.9室外供热管道3空气调节3.1一般规定和围护结构建筑热工要求3.2负荷计算3.3系统设计3.4送风量和气流组织3.5空气处理4通风与防火4.1防火排烟4.2厨房通风4.3洗衣房通风4.4汽车库通风4.5电气及设备用房通风4.6卫生间通风及其他4.7通风机及风道系统5消声与减振5.1一般规定5.2噪声及振动标准5.3设备噪声及隔声处理5.4风道系统的消声设计5.5减振设计6制冷装置6.1一般规定6.2制冷机房、制冷机及其辅助设备的布置原则6.3制冷管道的施工设计6.4制冷机控制及安全保护6.5蓄冷系统的设计6.6溴化锂吸收式制冷6.7空调水系统7控制与监测7.1一般规定7.2传感器、调节阀和执行器7.3冷、热源及空调水系统的控制与监测7.4空调机组的控制与监测7.5空调系统末端装置的控制与监测7.6采暖通风系统控制7.7防火及防排烟系统的控制7.8中央监控管理系统8锅炉房和热交换站设计8.1民用锅炉房设计概述8.2锅炉房工艺布置和锅炉选型8.3锅炉房的土建、电气、采暖、通风及给排水设计要求8.4锅炉房烟风系统设计8.5蒸汽锅炉房汽水系统设计8.6热水锅炉房系统设计8.7锅炉水处理8.8锅炉房运煤、除渣和烟气净化系统设计8.9锅炉房燃油系统设计8.10锅炉房燃气系统设计8.11常压热水锅炉、真空相变锅炉及模块化锅炉房设计8.12电锅炉房设计8.13锅炉房的热工监测和热工控制8.14热交换站9燃气供应9.1总则9.2燃气供应方式的确定9.3燃气计算流量的确定9.4燃气管道水力计算9.5室外燃气管道设计9.6室内燃气管道设计9.7调压装置的选择与设计9.8计量装置的选择及布置9.9液化石油气供应9.10用气设备的设置要求9.11排烟设施的设计要求9.12燃气的安全监控设施篇二：《全国民用建筑工程设计技术措施(暖通空调《全国民用建筑工程设计技术措施（暖通空调????????????????附：??????《全国民用建筑工程设计技术措施（暖通空调•动力分册）》勘误表??????????????页??位置??原文（错误处用粗体表示）??更正????????前言??倒数第14行??宋春孝??宋孝春??????第1章??2??1.2.12??……最冷3个月过月平均风速的平均值。
暖通空调负荷计算书_secret
花桥国际信息城服务中心4层、5层暖通空调负荷计算书工程名称：花桥国际信息城服务中心4层、5层暖通空调工程编号：建设单位：昆山瀚泓科技园投资发展有限公司计算人: 签名: 日期:校对人: 签名: 日期:审定人: 签名: 日期:一工程概述本工程地址为苏州昆山市花桥镇，钢筋混凝土错层结构，建筑层高五层。
全部为办公用房，部分为会议室、多功能厅及办公用房。
业主已给出建筑平面图和各个房间的功能，要求设计本建筑的中央空调系统，实现每个有人员房间的夏季空调供冷冬季供热。
二设计依据2.1设计任务书<<空调制冷课程设计提纲>>2.2设计规范及标准（1）采暖通风与空气调节设计规范(GBJ19-87 2001版) （2）房屋建筑制图统一标准（GB/T50001－2001）（3）采暖通风与空气调节制图标准（GBJ114-88）三设计范围(1)中央空调系统选型，空气处理过程的确定。
(2)空调外机、内机、送风口、回风口的选型，风管布置。
(3)新风系统设计。
四设计参数[1]室外气象资料国家：中华人民共和国地区：江苏省城市：苏州纬度：32.0经度：118.8海拔高度(m)：8.9冬季大气压力(Pa)：102520.0夏季大气压力(Pa)：100400.0冬季平均室外风速(m/s)：2.6夏季平均室外风速(m/s)：2.6冬季空调室外设计干球温度(℃)：-6.0夏季空调室外设计干球温度(℃)：35.0冬季通风室外设计干球温度(℃)：2.0夏季通风室外设计干球温度(℃)：32.0冬季采暖室外计算干球温度(℃)：-3.0夏季空调室外设计湿球温度(℃)：28.3 冬季空调室外设计相对湿度(%)：73.0 最大冻土深度(cm)：9.0室内设计参数 建筑物：办公室房间用途面积 单位面积负荷 机器容量机型数量 主机m2W/m2 W 台四层敞开办公区 580 193 112000 MDV-D140Q4/N1-C 8 MDV-1065(38)W/DSN1设备间 25 284 7100 KF-71LW/JZ630 1 基站空调经理办公室-1 16 225 3600 MDV-D36T3/N1-A 1 MDV-450(16)W/DSN1-880 经理办公室-2 15 240 3600 MDV-D36T3/N1-A 1 经理办公室-3 15 240 3600 MDV-D36T3/N1-A 1洽谈室-1 15 240 3600 MDV-D36T3/N1-A 1 洽谈室-2 15 240 3600 MDV-D36T3/N1-A 1 大会议室 48 208 10000 MDV-D100Q4/N1-C 1茶水间 29 193 5600 MDV-D56T3/N1-A 1 电梯厅 29 245 7100 MDV-D71T2/N1 1 卫生间 34 165 5600 MDV-D56T3/N1-A1 五层茶水间 28 200 5600MDV-D56Q4/N1-C1 MDV-785(28)W/DSN1封闭办公区A 92 196 18000 MDV-D90Q4/N1-C 2 走廊 84 214 18000MDV-D90T2/N12L 型办公空间 53 211 11200 MDV-D112Q4/N1-C 1 主管办公室-1 11 255 2800 MDV-D28T3/N1-A 1 主管办公室-2112552800MDV-D28T3/N1-A1主管办公室-3 11 255 2800 MDV-D28T3/N1-A 1 洽谈室 9 311 2800 MDV-D28T3/N1-A 1 经理办公室 22 205 4500 MDV-D45T3/N1-A 1 会议室 43 209 9000 MDV-D90Q4/N1-C 1 贵宾接待室 13 215 2800 MDV-D28T3/N1-A 1 总经理办公室 17 212 3600MDV-D36T3/N1-A1封闭办公区C 205 205 42000 MDV-D140Q4/N1-C 3 MDV-730(26)W/DSN1封闭办公区B 103 217 22400 MDV-D112Q4/N1-C 2 电梯厅 35 203 7100 MDV-D71T2/N1 1 卫生间361565600MDV-D56T3/N1-A1五、负荷计算方法及公式(一)、外墙和屋面传热冷负荷计算公式外墙或屋面传热形成的计算时刻冷负荷Q τ(W)，按下式计算：Q τ=KF Δt τ-ξ (1.1)式中 F —计算面积，m^2； τ—计算时刻，点钟；τ-ξ—温度波的作用时刻，即温度波作用于外墙或屋面外侧的时刻， 点钟； Δt τ-ξ—作用时刻下，通过外墙或屋面的冷负荷计算温差，简称负荷温差，℃。
暖通专业水力计算表格
暖通专业水力计算表格
暖通专业水力计算表格通常包括以下列标题：
1.计算项目：这列将列出你要进行计算的各个项目，例如：管道阻力、水泵扬程等。
2.管道直径（mm）：这是你要进行计算的管道的直径。
3.流速（m/s）：这是在管道中的流速。
4.流量（m³/h）：这是在管道中的流量。
5.雷诺数：这是流体流动状态的指标。
6.管道长度（m）：这是管道的长度。
7.管道当量长度（m）：这是考虑了管道弯曲、阀门等影响的当量长度。
8.比摩阻（Pa/m）：这是流体在管道中流动的阻力。
9.摩擦系数：这是流体在管道中流动的摩擦系数。
10.局部阻力系数：这是由于管道中的局部障碍物（如阀门、弯头等）引起的阻力系数。
11.总阻力损失（Pa）：这是流体在整个管道中流动的总阻力损失。
12.水泵扬程（m）：这是水泵需要提供的扬程。
你可以根据实际需要进行增减列。
每行数据代表一种管道直径、流速、流量、长度等条件下的计算结果。
通过这个表格，你可以方便地查看不同条件下的水力计算结果，从而
更好地进行暖通系统的设计和优化。
暖通专业全面计算表格
1.流量：2.扬程：式中：注：水泵台数流量流量的增加值h d / h f 值：小型住宅建筑在1-1.5之间大型高层建筑在0.5-1之间。
h f －水系统总磨阻力损失，Pah d －水系统总局部阻力损失，Pah m －设备阻力损失，Pah s －开式水系统的静水压力，Pa水泵选型及附表通常选用比转数n s 在30～150的离心式清水泵。
水泵的流量应为冷水机组额定流量的1.1～1.2倍水系统（冷、热水）的水泵扬程Hp(m)按下式计算：开式水系统：Hp=h f +h d +h m +h s闭式水系统 ：Hp=h f +h d +h m水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。
故强烈建1.选用多台水泵时，要考虑流量的衰减，留有余量。
2.空调系统中水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。
冷冻水泵和冷却水水泵的台数应和制冷主机一一对应，并考虑一台备用。
补水泵一般的原则选取。
水泵流量和功率之间计算公式？水泵的轴功率（kw）＝送水量（升/秒）×扬程（米）/1解释：102是单位整理常数。
水泵有效功率/水泵轴功率＝泵的效率（一般50％--90％单位时间内泵排出液体的体积叫流量，流量用Q表示，计量单位：立方米/小时（m3/h）,升/秒（l/s）,单位重量液体通过泵所获得的能量叫扬程。
泵的扬程包括吸程在内泵的效率指泵的有效功率和轴功率之比。
η=Pe/P泵的功率通常指输入功率，即原动机传到泵轴上的功率，故又称轴功率，扬程40米，流量45L/S也就是每秒要将45L的水提升40米假设管径是100MM，水的流速是（45*10＾-3）/(π/4*10^-2)=5.732M/S 水每秒获得的能量是动能+势能动能E1＝0.5*45*5.732＾2＝4237J势能E2＝45*9.8*40＝17640J总能量E＝E1+E2＝21877J所需功率＝21877W＝21.877KW假设加压泵的效率η＝0.8则电机所需功率P＝21.877/0.8=27KW泵的总扬程H包括吸水扬程H1、上水扬程H2和所有的管道水头损失h。
暖通空调水泵选型要点
水泵并联运行情况
水泵台数
流量
流量的增加值
与单台泵运行比较流量的减少
1
100
/
2
190
90
5%
3
251
61
16%
4
284
33
29%
5
300
16
40%
第6页/共25页
由上表可见：水泵并联运行时，流量有所衰减；当并联台数超过3台时，衰减尤为厉害。故建议： 1.选用多台水泵时，要考虑流量的衰减，一般附加5%～10%的裕量. 2.水泵并联不宜超过3台，即进行制冷主机选择时也不宜超过三台。 3. 大中型工程应分别设置冷,热水循环泵. 一般，冷冻水泵和冷却水泵的台数应和制冷主机一一对应，并考虑一台备用。补水泵一般按照一用一备的原则选取，以保证系统可靠的补水。
第22页/共25页
解答： 设冷冻水供水温度为7℃，回水温度为12℃，则每台空调机组冷冻水量为 Mw＝21.2×1.15/〔1.163× (12-7)〕 ＝4.19m3/h 根据各管段的流量，由下表确定各段管径。由上图可查出比摩阻R，和各管件的局部阻力系数，便可确定各管段的总阻力。
第14页/共25页
水管路阻力计算方法
①沿程阻力 水在管道内的沿程阻力： Hf＝Rl式中：Hf——水管沿程阻力，Pa； R——单位长度沿程阻力，又称比摩阻，Pa/m； L——水管直管段的长度，m。
第7页/共25页
水泵铭牌一般标有额定流量和扬程等参数（见泵标牌）。我们在选择水泵的时候就需要首先确定水泵的流量和扬程，进而根据安装要求和现场情况确定相应的水泵。
第8页/共25页
水泵流量的计算
（1）冷冻水泵、冷却水泵流量计算公式： L（m3/h）=Q(Kw)×(1.15~1.2)/(5℃×1.163) 式中： Q----制冷主机的制冷量，Kw. L----冷冻冷却水泵的流量，m3/h.
鸿业暖通-风管水力计算使用说明
鸿业暖通-风管水力计算使用说明目录目录目录 ..................................................................... ....................................................... 1 第 1 章1.11.21.3第 2 章2.12.22.32.4 风管水力计算使用说明 ..................................................................... ............... 2 功能简介 ..................................................................... ........................................... 2 使用说明 ..................................................................... ........................................... 3 注意 ..................................................................... ................................................... 8 分段静压复得法 ................................................................................................ 9 传统分段静压复得法的缺陷 ..................................................................... ........... 9 分段静压复得法的特点 ..................................................................... ................. 10 分段静压复得法程序计算步骤 ..................................................................... ..... 11 分段静压复得法程序计算例题 ..................................................................... .. (11)- 1 -鸿业暖通空调软件第 1 章风管水力计算使用说明1.1 功能简介命令名称: FGJS功能: 风管水力计算命令交互: 单击【单线风管】【水力计算】，弹出【风管水力计算】对话框，如图1-1所示:图1-1 风管水力计算对话框如果主管固定高度值大于0，程序会调整风系统中最长环路的管径的高度为设置值。
注册公用设备工程师考试（暖通空调）专业模拟试题及答案
注册公用设备工程师考试（暖通空调）专业模拟试题及答案注册公用设备工程师考试(暖通空调)专业模拟试题及答案选择题1计算围护结构传热系数时表面换热阻的单位是( )。
A．W/(m．K) B．W/(m2．K) C．（m．K)/W D．(m2．K)/W2．当层高超过4m的建筑物或房间，冬季室内计算温度，计算屋顶的耗热量时，应采用（）。
A．工作地点的温度 B．屋顶下的温度C．室内平均温度 D．天窗处的温度3计算围护结构采暖负荷的室外计算温度，应采用( ）。
A．历年平均不保证1天的日平均温度B．历年最冷月平均温度C．历年平均不保证5天的日平均温度D．根据围护结构的不同热情性指标分别确定4．采暖系统的计算压力损失，宜采用（）的附加值，以此确定系统必需的循环作用压力。
A．5% B．8% C．10% D．15%5在防止冬季围护结构内表面结露的下列措施中,哪一种是错误的？( )A．增加围护结构的传热阻 B．增加围护结构内表面的换热阻C．降低室内空气的含湿量 D．提高室内温度6．关于热用户的水力稳定性系数，以下论述中正确的是（）。
A．热用户的水力稳定性系数，为可能达到的最大流量和规定流量的比值B．热用户的水力稳定性系数，为规定流量和可能达到的最大流量的比值C．热用户的水力稳定性系数，为实际流量与规定流量的比值D．热用户的水力稳定性系数，为规定流量与实际流量的比值7相邻房间采暖设计温度不同时，下列哪种情况不需要计算通过隔墙和楼板的传热量？（）A．温差大于或等于5℃B．温差小于5℃、传热量大于高温失热房间采暖负荷的10%C．温差小于5℃、传热量不大于高温失热房间采暖负荷的10%D．温差小于5℃、传热量不大于低温得热房间采暖负荷的10%8．热力网管道的连接应采用（）。
A．焊接 B．法兰连接 C．螺纹连接 D．承插连接9某采暖房间三个朝向有外围护物，计算该房间的热负荷时，应( ）A．计算所有朝向外窗的冷空气耗热量B．计算冷空气渗透较大两个朝向外窗的冷空气耗热量C．计算冷空气渗透较大一个朝向外窗的冷空气耗热量D．计算冬季较多风向围护结构1/2范围内外窗的的冷空气耗热量10．下列关于离子交换水处理，哪种说法是不正确的（）。
《暖通空调》计算书
环境工程学院课程设计说明书课程《暖通空调》班级姓名学号指导教师2010年9月目录第1篇采暖设计1工程概况 (11)1.1 工程概况 (11)1.2 设计内容 (11)2设计依据及基础数据 (11)2.1 设计依据 (11)2.2 基础数据 (11)3负荷计算 (11)3.1 采暖负荷 (11)3.2 负荷汇总 (11)4供暖系统设计 (11)4.1 系统方案 (11)4.2 散热设备选型 (11)5管材与保温 (11)5.1 管材 (11)5.2 保温 (11)第2篇空调设计6工程概况 (11)6.1 工程概况 (11)6.2 设计内容 (11)7设计依据及基础数据 (11)7.1 设计依据 (11)7.2 基础数据8负荷计算 (11)8.1 空调冷负荷 (11)8.2空热负荷调 (11)8.3空湿负荷调 (11)9空调系统设计 (11)9.1 系统方案 (11)9.2 空气处理及设备选型 (11)9.3空调风系统设计 (11)9.4空调水系统设计 (11)9.5气流分布 (11)9.6消声减震 (11)9.8节能措施 (11)9.9运行调节 (11)10 管材与保温 (11)10.1管材 (11)10.2保温 (11)参考资料 (11)课程设计总结 (11)第1篇采暖设计1 工程概况1.1 工程概况1.1.2 工程名称：某公司办公楼采暖设计1.1.3 地理位置：咸宁市，地理纬度：北纬29o59＇，东经113o55＇，海拔36m。
计算参数：大气压：夏季1000.9hPa，冬季1022.1hPa；冬季采暖室外计算温度0.3℃；年平均温度17.1℃1.1.4 建筑面积：1600m2；建筑功能：办公、会议等；层数：4层。
1.1.5 结构类型：砖混结构；层高：3.6m。
1.1.6 热源条件：市政热网提供蒸汽，经换热站汽水换热为采暖提供85/60℃热水。
1.2 设计内容某办公楼集中供暖系统设计2设计依据及基础数据2.1 设计依据2.1.1 课程设计任务书 2.1.2 建筑设计方案2.1.3 《采暖通风空调设计规范》GB50019-20032.1.4 《全国民用建筑工程设计技术措施－暖通空调.动力》2009 2.1.5 《公共建筑节能设计标准》GB50189-2005 2.2 基础数据2.2.1 室外气象参数： 咸宁市冬季采暖室外计算温度0.3℃。
暖通、空调水管管径水力计算
比摩阻 摩擦阻力 R H=R*L
闸阀
局部阻力名称及当量长度(L')
当量长 度和
局部阻 空调器 力 阻力
自控阀阻力
管段总阻力
弯头
直通三通 分合流三通 ∑L' Z=R*L' Z1
Z2
H+Z+Z1+Z2
Pa/m Pa 个数 当量 个数 当量 个数 当量 个数 当量 m
Pa Pa
Pa
Pa
185.2 1111.1 2 0.5 0 0.8 2 1.5 0 0.7 4 740.7 26000
环路阻力叠 加
不平衡率
Pa
%
27624.6
29443.2
31987.5
32737.7
36119.3
37993.7
40512.1
43275.4
46850.1
备注
供水温度： 7.0 ℃
环路编号
冷负荷 FC冷量 管段名
kw 称编号 Q
W
3.26 1
3260
3.26 2
6520
3.26 3
9780
22.4 4 32180
0
27851.8
53.0 477.431 2 0.5 0 1.2 2 2.4 0 1.1 5.8 307.7 0
0
785.1
112.4 438.383 2 0.5 0 1.2 2 2.4 0 1.1 5.8 652.0 0
0
1090.3
149.9 299.793 2 0.9 0 1.8 2 3.7 0 1.7 9.2 1379.0 0
1
0
3 2 6.4 0 2.7 14.8 2065.5 0
暖通专业常用计算内容计算方法电算表汇总和使用
暖通专业常用计算内容计算方法电算表汇总和使用采暖计算1、冬季采暖房间耗热量计算根据采暖房间性质（建筑高度、应采用的冷风渗透计算方法），采用计算共享库3.1中对应表格，计算房间围护结构传热系数和房间耗热量。
冬季采暖房间耗热量计算表内容和适应范围表1：K值计算表2：按单位面积换气量计算的房间热负荷（简称“换气法”）适用于人员长期停留、一般层高且采用自然通风、约20层及其以下建筑的房间，或更高层建筑的较高层房间和处于下层但考虑房间面积和朝向等因素冷风渗透量渗透法不会大于换气法的房间。
例如住宅户内房间、单宿、办公室等。
表3：多层建筑采用缝隙法计算的房间热负荷（简称：“多层缝隙法”）冷风渗透量采用门窗缝隙渗透量法，但忽略热压影响、只考虑风压。
适用于18m及其以下建筑，人员不长期停留（包括值班采暖）的房间和大空间。
表4：高层建筑采用缝隙法计算的房间热负荷（简称：“高层缝隙法”）适用的建筑物：超过18m；房间特征：同表3表5：采用缝隙法和换气法比较计算房间热负荷（简称：“高层比较法”）需满足换气卫生要求且超过20层的高层建筑的最底若干层中，有可能冷风渗透量渗透法大于换气法（例如住宅朝向较差的厨房卫生间），需比较后采用较大值的采暖房间。
2、采暖系统水力计算（专题）3、室外供热管网水力计算（专题）采暖循环泵等设备选择计算1.循环泵总流量按下式计算：Gn＝0.86k1•Qr/(tg－th)式中Gn——采暖循环泵总流量（m3/h）；Qr——总供热量（KW）；k1——热网损失附加系数，k1＝1.05～1.1；tg 、th——供回水温度（℃）。
循环泵扬程按下式计算：Hn =1.1（H1+H2+H3+H4）式中Hn——采暖循环泵扬程（m）；H1——热水锅炉或换热器的水流压力降（m），由锅炉或换热器制造厂提供（估算时5.6MW以下的强制循环热水锅炉可取H1＝8～15m，换热器可取3～8m）；H2——锅炉房或热交换间内循环水管道系统的阻力（m），用计算共享库5.1进行计算（估算时根据系统大小可取H2＝5～10 m）；H3——锅炉房或热交换间至最不利用户供回水管的阻力（m）（4.3的计算结果）；H4——最不利用户内部系统的阻力（m）（4.2的计算结果）。
水力计算表
水力计算图表:《水力计算图表》内容简要、图表清晰、查阅方便。
相关水力计算均按新的标准规范编写。
适用于给水排水工程、环境工程、房屋建筑、水利水电工程、污水处理、市政管道、暖通空调等领域的规划设计、施工、管理和决策人员使用，也可供厂矿企业及相关专业的大专院校师生参考。
内容提要：《水力计算图表》汇集了给水排水工程设计常用的水力计算图表。
内容包括给水工程用钢管、铸铁管、塑料管水力计算表，圆形断面钢筋混凝土输水管水力计算表；圆形、矩形、马蹄形、蛋形断面排水管道水力计算图，以及梯形明渠水力计算图；热水管、钢塑复合管、蒸汽与压缩空气管的流量与压力损失计算表等。
为充分发挥实用设计功能以及配合计算机辅助设计的应用，《水力计算图表》配置了上述所有水力计算图表的电子软件，可通过计算机准确、方便、快速地检索、查询和计算。
目录：一、给水管道水力计算1.钢管和铸铁管1.1计算公式1.2制表和使用说明1.3水力计算2.钢筋混凝土给水管2.1计算公式2.2水力计算3.塑料给水管3.1计算公式3.2编制和使用说明3.3水力计算二、排水沟道水力计算4.钢筋混凝土圆形排水管（满流，n=0.013）4.1计算公式4.2水力计算5.钢筋混凝土圆形排水管（非满流，n=0.014）5.1计算公式5.2水力计算图表及其使用说明6.矩形断面暗沟（满流，n=0.013）6.1计算公式6.2水力计算7.矩形断面暗沟（非满流，n=0.013）7.1计算公式7.2水力计算8.梯形断面明渠（n=0.025，m=1.5）8.1计算公式8.2水力计算图表及其使用说明9.马蹄形断面暗沟9.1马蹄形断面（Ⅰ型）暗沟9.2马蹄形断面（Ⅱ型）暗沟10.蛋形断面管道10.1计算公式10.2蛋形断面管道水力计算图表及其使用说明三、建筑给水排水水力计算11.水煤气管与热水管11.1水煤气管11.2热水管12.建筑给水钢塑复合管12.1计算公式12.2编制和使用说明12.3水力计算13.局部水头损失14.蒸汽、压缩空气管道压力损失计算14.1计算公式14.2有关压降计算的参数给水排水工程快速设计手册水力计算图表电子软件使用说明。
冷冻水系统水力计算
L——管路长度，m d——管道直径，m
2
• 局部阻力损失计算公式
v2 Pm 2g
局部阻力系数，见“电子教材”附录III
选管径时流速推荐值
（来源：电子教材）
水力计算方法二：鸿业水力计算器
选输入流量
用于负荷和 流量之间的 转换 点击可 查看流 速控制 根据冷冻水 温度填写
水管路水力平衡的规定
• 2012版暖通设计规范，8.5.14：空调水系统 布置和选择管径时，应减少并联环路之间的 压力损失的相对差额，当超过15%时，应采 取水力平衡措施。
条文说明
强调空调水系统设计时，首先应通过系统布置和选定管径减少压力损失的相 对差额，但实际工程中常常较难通过管径选择计算取得管路平衡，因此没有规定 计算时各环路压力损失相对差额的允许数值，只规定达不到15%的平衡要求时， 可通过设置平衡装置达到空调水管道的水力平衡。 空调水系统的平衡措施除调整管路布置和管径外，还包括设置可测量数据的 平衡阀（包括静态平衡和动态平衡）、具有流量平衡功能的电动阀等装置；应根 据工程标准、系统特性正确选用，并在适当的位置正确设置，例如末端设置电动 两通阀的变流量的空调水系统中，各支环路不应采用自力式流量控制阀（定流量 阀）。
平衡阀的选择（本项目可暂不做）
• 定流量水系统可采用手动平衡阀（静态平衡阀）
5、选水泵
（1）水泵流量Q Q=U×β1
水泵台数规定参见2012版设计规范8.1.13
• （2）水泵扬程H （2）水泵扬程 H=Hmax× β2 • Hmax——最不利环路水力损失； • Β2——扬程储备系数，一般取1.1
（以下管材采用镀锌钢管）
• （1）计算冷冻水供水管路
注意：本表沿程阻力采用 的是折算法。目的是为了 水力计算表格式一（来源：“电子教材”） 避开从线算图查找比摩阻
风系统水力计算
二、计算公式 a.管段压力损失 ＝ 沿程阻力损失 ＋ 局部阻力损失 即：ΔP = ΔPm ＋ ΔPj。 b.沿程阻力损失 ΔPm = Δpm×L。 c.局部阻力损失 ΔPj =0.5×ζ×ρ×V^2。 d.摩擦阻力系数采用柯列勃洛克-怀特公式计算。
三、计算结果 1、风系统1(假定流速法) a.风系统1水力计算表
风系统1(分流)
风速(m/s)
比摩阻 (Pa/m)
局阻系数
7.64
1.19
0.76
1.11
0.03
27.78
5.90
0.73
0.34
1.38
0.06
9.00
4.17
0.38
1.46
1.38
0.06
7.74
3.47
0.29
1.04
1.11
0.03
3.89
3.26
0.27
0.83
1.11
0.03
0.25
117.52 9.24
设计软件: 鸿业暖通空调设计软件10.0.20160629 计算时间: 2018-04-28 15:38
计算书
损失，再按各环路间的压损差值进行调整，以达到平衡。 复得静压来克服该管段的阻力,根据这一原则确定风管的断面尺寸。 损失ΣPi-1时，则按这种方法来确定风道的断面尺寸及阻力损失。
总阻力 (Pa) 31.68 20.61 10.24 10.35 16.58 8.91 8.80 52.98 6.50 50.29 1.50 8.91 51.57 4.08 50.10 50.10 50.10 50.10
支管阻力 (Pa)
129.49 20.61 97.81 60.45 87.57 59.02 70.98 52.98 62.18 50.29 55.68 59.02 51.57 54.19 50.10 50.10 50.10 50.10
水力计算表
液压计算图简单，清晰，易于查阅。
有关水力计算是根据新标准编制的。
适用于给排水工程，环境工程，房屋建设，水利水电工程，污水处理，市政管道，暖通空调等领域的规划设计，施工，管理和决策人员。
也可以作为工厂，矿业企业及相关高等学校的师生参考。
执行摘要水力计算图是给水排水工程设计中常用的水力计算图的集合。
内容包括供水工程用钢管，铸铁管和塑料管的水力计算表，圆形截面钢筋混凝土输水管的水力计算表，圆形，矩形，马蹄形和蛋形截面排水管道的水力计算图，梯形明渠水力计算图，热水管，钢塑复合管，蒸汽和压缩空气管的流量和压力损失计算表等。
为了充分发挥实用的设计功能并配合应用在计算机辅助设计方面，“液压计算表”配备了上述所有液压计算表的电子软件，可以通过计算机准确，方便，快速地检索，查询和计算。
目录1，给水管道水力计算1.钢管和铸铁管1.1计算公式1.2表格和说明1.3水力计算2.钢筋混凝土供水管2.1计算公式2.2水力计算3.塑料给水管3.1计算公式3.2准备和说明3.3水力计算2，排水道水力计算4.钢筋混凝土圆形排水管（全流量，n = 0.013）4.1计算公式4.2水力计算5.钢筋混凝土圆形排水管（非全流量，n = 0.014）5.1计算公式5.2水力计算图及说明6.矩形横截面沟槽（全流量，n = 0.013）6.1计算公式6.2水力计算7.矩形横截面沟槽（非全流量，n = 0.013）7.1计算公式7.2水力计算8.梯形截面明渠（n = 0.025，M = 1.5）8.1计算公式8.2水力计算图及说明9.马蹄形断面沟9.1马蹄形（I型）涵洞9.2马蹄形（II型）涵洞10.蛋形截面管10.1计算公式10.2蛋形管道水力计算图及其应用3，建筑给排水水力计算11.水煤气管和热水管11.1水煤气管11.2热水管12.建筑给水用钢塑复合管12.1计算公式12.2准备和使用说明12.3水力计算13.局部头部损失14.蒸汽和压缩空气管道的压力损失计算14.1计算公式14.2与压降计算有关的参数给排水工程快速设计手册水力计算图电子软件说明书。
防排烟设备水力计算书
∑&
沿程损失 局部损失 总阻力损 RL Z 失
（Pa） （Pa） （Pa）
雷诺数Re
风口
渐扩管
风量调节阀
防火阀
止回阀
渐缩管
消声器
静压箱
直流三通
旁流三通
裤衩三通
弯头
软接头
（m3/h） （mm） （mm） （mm） （M）
（Pa）
个
个
1 2 3
12500 27500 27500
400 400 400
环路编号
流量
a
1250 1250 1250
直径 或当 量直 径D 606 606 606
管长L
实际断面 单位比摩 实际流速 V 阻R 积S
（m2） （Pa/M） （M/S）
动压
风口
渐扩管
风量调 防火 止回 节阀 阀 阀
个 个 个
渐缩 管
个
消声 器
个
静压 直流三 旁流三 箱 通 通
个 个 个
裤衩 软接 弯头 三通 头
386162 513313 824320 1093022 1093022
40.00
0.52 0.3 0.52 0.52 0.10 0.10 0.17 0.30 0.25
风管漏风等因素修正系数1.2
原设计所选风机静压为900Pa。现校核出口余压为612Pa；满足要求！
项目：
SPF-R-1
矩型风 管尺寸 矩型风 管尺寸b
个 个 个
渐缩 管
个
消声 器
个
静压 直流三 旁流三 箱 通 通
个 个 个
裤衩 弯头 三通
个 个
.
∑&
空调水系统设计计算表格
冷冻水量
W=0.86Q/5
W:冷冻水量（m³/h） Q:空调冷负荷（kW）
3
冷却水量
W=0.0012Q
W:冷却水量（m³/h） Q:空调冷负荷（kW）
4
冷冻水泵扬程
H=H1+H2+H3+H4
H1:冷冻水入口与出口高差 H2:系统沿程阻力 H3:最不利环路阻力 H4:局部阻力损失
5
冷却水泵扬程
H=H1+H2+H3+H4
空调水系统设计计算表格
一、系统概述
空调水系统是建筑物中重要的空调组成部分，其设计计算的准确性直接影响到空调系统的性能和能耗。本表格旨在为设计师提供一套完整的空调水系统设计计算工具，以便进行快速、准确的设计计算。
二、计算表格
序号
计算项目
计算公式
备注
1
空调冷负荷
Q=Q1+Q2+Q3
Q1:围护结构传热负荷 Q2:照明负荷 Q3:人体负荷
9
冷却塔风机功率
P=W×ΔP/η/3600
W:冷却塔流量（m³/h） ΔP:风压损失（Pa） η:风机效率（通常取0.6-0.8）
H1:冷却水入口与出口高差 H2:冷却塔喷淋阻力 H3:系统沿程阻力 H4:局部阻力损失
6
冷却塔散热量
Q=W×Δt/6000
W:冷却水量（m³/h） Δt:进出水温度差（℃）
7
冷却塔流量
W=Q/Δt/6000
Q:冷却塔散热量（k#43;R2+R3+R4
R1:入口滤网阻力 R2:填料阻力 R3:出口滤网阻力 R4:淋水装置阻力
