电子式数字接地电阻仪使用方法_图解
接地电阻测量仪使用方法
接地电阻测量仪使用方法（1）准备工作1）熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。
2）备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。
3）将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。
（2）测量步骤1）将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如图a所示。
图接地电阻测量仪操作示意a）实际操作b）等效原理2）将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”（三端钮的测量仪）或与C2、”短接后的公共端（四端钮的测量仪）相连。
②用最长的专用导线将距接地体40m的测量探针（电流探针）与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针（电位探针）与测量仪的接线端“P1”相连。
3）将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4）将“倍率标度”（或称粗调旋钮）置于最大倍数，并慢慢地转动发电机转柄（指针开始偏移），同时旋动“测量标度盘”（或称细调旋钮）使检流计指针指向中心线。
5）当检流计的指针接近于平衡时（指针近于中心线）加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。
6）若“测量标度盘”的读数过小（小于1）不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7）计算测量结果，即R地＝“倍率标度”渎数ד测量标度盘”读数。
接地电阻测试仪使用方法1、接地电阻测量（如图一）·沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
接地电阻测试仪使用方法及注意事项
接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。
大电流发生器为低电压、大电流干式变压器。
适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。
2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。
3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。
4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。
5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。
接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。
2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
3、被测地极附近不能有杂散电流和已极化的土壤。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。
5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
6、连接线应使用绝缘良好的导线，以免有漏电现象。
7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。
9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。
10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。
数字接地电阻测量仪的使用方法
数字接地电阻测量仪的使用方法嘿，朋友们！今天咱来聊聊数字接地电阻测量仪的使用方法。
这玩意儿啊，就像是一把开启神秘电学世界大门的钥匙呢！先说说准备工作吧。
就像要出门得先选好衣服鞋子一样，用数字接地电阻测量仪之前，咱也得把场地清理好呀。
不能有那些乱七八糟的杂物干扰，得让它有个干净清爽的“工作环境”。
然后呢，把测量仪拿出来，检查检查是不是完好无损的，这就好比战士上战场前得检查自己的武器是不是好使嘛！接下来就是实际操作啦。
把那几个探头啊，按照要求插进地里，就好像给大地扎针灸似的，哈哈！这时候可别马虎，得插得稳稳当当的。
然后呢，打开测量仪，看着那屏幕上的数字跳动，心里是不是还有点小期待呀？就像等着开奖一样。
在测量的过程中，可别乱动那些探头哦，不然测出来的数据就不准确啦，那不就白忙活啦。
这就好比你正走在一条直直的路上，突然拐弯了，那肯定就到不了目的地啦。
测量完了，可得好好看看数据，分析分析。
这就像医生看检查报告一样，得看出个所以然来。
要是数据有问题，那咱就得重新来一遍，直到找到准确的结果为止。
你说这数字接地电阻测量仪神奇不神奇？它能帮我们测量出那些看不见摸不着的电阻，让我们对电学世界有更清楚的了解。
就好像有了一双神奇的眼睛，能看到普通人看不到的东西。
咱再想想，要是没有它，那很多工作可就没法开展啦。
就好比没有了指南针，在茫茫大海上可就找不到方向咯。
所以啊，学会正确使用它是多么重要呀！大家可别小瞧了这个小小的测量仪，它在很多领域都有着大用处呢。
比如在建筑工地上，要确保接地安全，就得靠它来把关；在电力系统中，它也是保障电力正常运行的重要工具呢。
总之呢，数字接地电阻测量仪就是我们探索电学世界的好帮手。
只要我们认真对待它，按照正确的方法去使用它，它就能给我们带来很多帮助和惊喜呢！大家都快去试试吧！。
接地电阻测试仪使用方法
接地电阻测试仪使用方法接地电阻测试仪使用方法(图文教程)(1)使用接地电阻测试仪准备工作1)熟读接地电阻测量仪的使用说明书，应全面了解仪器的结构、性能及使用方法。
2)备齐测量时所必须的工具及全部仪器附件，并将仪器和接地探针擦拭干净，特别是接地探针，一定要将其表面影响导电能力的污垢及锈渍清理干净。
3)将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。
(2)使用接地电阻测试仪测量步骤1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm，如下图所示。
接地电阻测试使用图解:a)实际操作 b)等效原理2)将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下:用最短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。
用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
用余下的长度居中的专用导线将距接地体?m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3)将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4)将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r,min以上，同时调整“测量标度盘”，使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
7)计算测量结果，即R地,“倍率标度”渎数ד测量标度盘”读数。

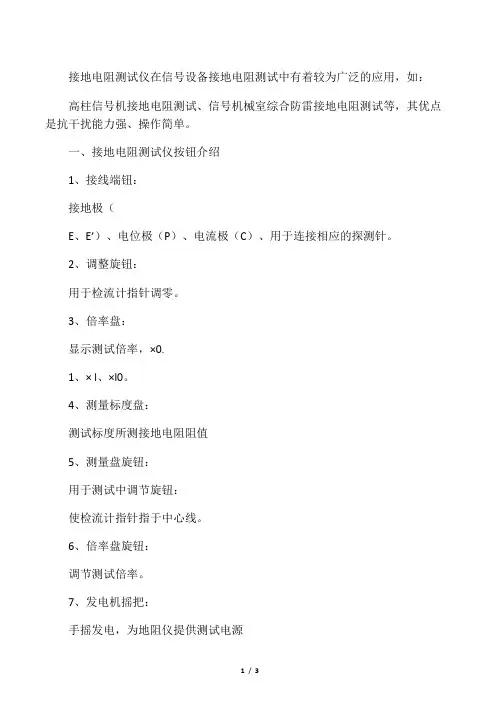

接地电阻测试仪使用说明
接地电阻测试仪在信号设备接地电阻测试中有着较为广泛的应用，如：高柱信号机接地电阻测试、信号机械室综合防雷接地电阻测试等，其优点是抗干扰能力强、操作简单。
一、接地电阻测试仪按钮介绍1、接线端钮：接地极（E、E’）、电位极（P）、电流极（C）、用于连接相应的探测针。
2、调整旋钮：用于检流计指针调零。
3、倍率盘：显示测试倍率，×0.1、× l、×l0。
4、测量标度盘：测试标度所测接地电阻阻值5、测量盘旋钮：用于测试中调节旋钮：使检流计指针指于中心线。
6、倍率盘旋钮：调节测试倍率。
7、发电机摇把：手摇发电，为地阻仪提供测试电源接地极电位极电流极测量盘旋钮倍率盘旋钮调整旋钮测量盘指针摇把二、使用接地电阻测试仪测量步骤1、将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插人深度为400mm。
如测量高柱信号机地线电阻时的连接方法：电流极电位极接地极2、将接地电阻测量仪平放于接地体附近，并进行接线，接线方法如下：①用最短的专用导线将接地体与接地测量仪的接线端“E1”与“E、”短接后的公共端相连。
②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。
③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。
3、将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节“零位调整器”使测量仪指针指向中心线。
4、将“倍率标度”(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。
5、当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r／min以上，同时调整“测量标度盘”，使指针指向中心线。
6)若“测量标度盘”的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。
此时应将“倍率标度”置于较小的倍数，重新调整“测量标度盘”使指针指向中心线上并读出准确读数。
地阻测试仪使用方法
地阻测试仪使用方法
3.1测试前必须断开设备与地线连接。
3.2仪表上的E 端钮接5 m 导线，P 端钮接20 m 线，C 端钮接40 m 线，导线的另一端分别接被测物接地极E ˊ，电位探棒P ˊ和电流探棒C ˊ，且E ˊ、P ˊ、C ˊ应保持直线，其间距为20 m ，如照片1。
3.3将接地电阻测试仪上2个E 端钮连结在一起测量。
3.4旋钮B 档位拨至“×10”档，匀速转动摇把，同时调整旋钮A ，使指针保持在正中位置，读取旋钮A 示数，如照片2。
照片 1
3.5如旋钮A 示数＜1，则将旋钮B 档位拨至“×1”档，重复上述步骤。
3.6如旋钮A 示数＜1，再将旋钮B 档位拨至“×0.1”档，重复上述步骤。
3.7在指针保持在正中位置情况下,旋钮A 示数×旋钮B 档位系数，即为测试所得地阻值。
照片 2。
接地电阻测量仪的使用步骤
接地电阻测量仪的使用步骤嘿，朋友们！今天咱来聊聊接地电阻测量仪的使用呀。
你看，这接地电阻测量仪就像是个神奇的小侦探，能帮我们找出接地情况的小秘密呢！那怎么让这个小侦探好好工作呢？听我慢慢道来。
先把测量仪拿出来，就像准备好我们的秘密武器一样。
然后呢，找个合适的地方，就好比给小侦探找个能大展身手的舞台。
接着，把那些探头啊什么的都安装好，这就像是给小侦探穿上合适的装备。
接下来可就重要啦！要把接地极和被测接地极连接好，这就好像给小侦探牵线搭桥，让它能找到目标呀。
然后呢，按下测量按钮，就等着小侦探给我们汇报情况啦。
哎呀，你说这接地电阻测量仪是不是很神奇呀？就这么一摆弄，它就能告诉我们接地电阻的大小。
要是接地电阻不合适，那可不行哦，就好像房子的根基不牢一样，会有隐患的呢！所以咱可得好好用这个小侦探，让它帮我们把好关。
你想想，如果没有这个小侦探，我们怎么知道接地情况好不好呢？那不就像在黑暗中摸索一样吗？有了它，我们就心里有底啦，可以放心大胆地使用各种电器设备。
而且哦，使用这个测量仪的时候可不能马虎。
就像你走路不能东倒西歪一样，得认真对待。
每一个步骤都要做到位，不然小侦探可就没法好好工作啦。
总之呢，接地电阻测量仪是我们的好帮手，我们要善待它，让它发挥出最大的作用。
这样我们的生活才能更安全，更有保障呀！你说是不是呢？。
接地电阻测试仪操作规程
接地电阻测试仪操作规程
一、使用方法：
1.接通仪表电源，将电源开关由"关"置成"开"，预热5～10分钟；
2．将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；
3．按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；
4．需做另一台样品试验时，按步骤2～3重复进行；
二、注意事项：
1.不要在放有易燃易爆品的地方使用仪表；
2．打开电源前确保仪表已可靠接地；
3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；
4．证测试夹弹性良好，否则会引起测量误差；
5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；
6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数； 7．作前必须看懂使用说明书，有不明之处要咨询技术人员；
8．表出现故障，请咨询技术人员，不得随意打开机箱；
9．每次开机必须预热10分钟，否则不能保证其准确度。
接地电阻测试仪的使用方法(图解)
接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表）进行测量。
ZC—8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。
ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。
ZC—8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。
一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω；b。
安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地,接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。
二、接地电阻测试仪ZC—8型接地电阻测试仪适用于测量各种电力系统,电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。
附件有辅助探棒导线等,装于附件袋内。
其工作原理采用基准电压比较式。
三、使用前检查测试仪是否完整，测试仪包括如下器件.1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1。
1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
接地电阻测试仪-PPT课件
(2)、测量低电阻导体的电阻值。
(3)、测量土壤电阻率。 4、规格及性能 （1）、规格
lanxin
一、概述
（2）、使用温度：-20℃至+40 ℃。 （3）、相对湿度：≤80%。 （4）、准确度：3级。
（5）、摇把转速：150转/分钟。
（6）、倾斜影响：向任一方向倾斜5°，指示值的改变不超过准确度的50%。 （7）、外磁场影响：对外界磁场强度为0.4kA/m时，指示值的改变不超过准确度
lanxin
接地电阻测试仪
lanxin
标
概述
题
1
2
测试地阻
3
使用注意事项及日常维护
lanxin
一、概述
1、认识地阻仪 ZC29B-2型地阻仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。全部 机构装在塑料壳内，外有皮壳便于携带。附件有辅助探棒、导线等，装于附件袋内。
（见下图）注意：在探棒装入附件袋中时，要将探棒尖端与袋上拉链拉好后的方向相
lanxin
二、测试地阻
6、将仪表放置水平后检查检流计指针是否指零，否则可将零位调整器调节 零位。目视指针指零即可。 7、旋转倍率档将“倍率标度”置于最大倍率（“×10”档）慢慢转动发电 机的摇把，同时旋动电位器刻度盘，使检流计指针指“0”。 8、当检流计的指针接近平衡时，加快发电机摇柄转速，使其达到每分钟
同，并且在背行和移动过程中，把拉链口朝上，这样就可以避免探棒的尖端扎伤、扎 烂附件袋。 2、地阻仪的测试原理 在测试是通过地阻仪内置交流发电机，发出的低频恒流交流电。然后通过E、P极
将电流导入大地中，而后通过C级检测，大地的电流强度，大地的强度就是我们所说
的阻值。 lanxin
三、组成部分
接地电阻测试仪操作规程ppt课件
3、仪器处于测试形状时，不要断开或接上被测件， 以免瞬间引起电火花在被测件外表熄灭，接通或断 开被测件必需切断输出测试电压。
4、仪器不要阳光直射，高温、潮湿或满是灰尘中运 用或存放。
;
二、仪器操作面板阐明
测试阻值 显示窗口
阻值转换： 按下为60mΩ 弹起为600mΩ
定时旋钮 0-30s
测试灯
测试电流
接地电阻测试仪操作规程
;
一、运用前本卷须知
1、翻开电源开关，电流表显示数字为“00.0〞A或 “00.1〞A。电阻表显示数字那么是无规那么不确 定的，这是正常的，一旦接上负载测试，那么显示 被测电阻阻值。
2、测试电流普通按国家规范25A或10A确定，0-200 毫欧的电阻用25A电流进展测试。0-600毫欧用10A 电流进展测试。在此范围内，电流及电阻均应满足 精度之要求。
3、翻开仪器电源开关，按照“二、仪器接线〞进展接 线
4、此时仪器上mΩ显示值即为被测设备的接地电阻值
;
3、翻开电源开关，仪器便处于复位形状，此 时电流表显示数字为“00.0〞A或“00.1〞A。 电阻表显示数字那么是无规那么不确定的，这 是正常的，一旦接上负载测试，此景象消除
电源开关
4、按下阻值转换按钮选择60mΩ
启动按钮
电源开关
;Байду номын сангаас
复位按钮 电压调理旋钮
定时转换： 按下为定时 弹起为手动
测试端
三、仪器接线
1、测试线一端〔黑线〕接在地线上〔以以下图接在 接地螺母上〕
;
2、测试线一端〔红线〕接在箱体裸露金属上。
;
四、操作步骤
1、请检查单相三眼电源插座，220V电压能否正确，确 认插座接地端能否有效
PC39A接地电阻测试仪使用说明书
8
图 4 PC39A 接线图
图 5 PC39 接线图 9
本仪器贯彻 Q/YXYZ 3 PC39 系列数字接地电阻测试仪企业标准。
2 规格和技术特性
2.1 使用条件
温度
0℃～40℃
相对湿度
小于等于 80％
供电电源
交流 220V 允差±10％，50Hz
周围无强烈电磁场干扰源，无大量灰尘和腐蚀性气体，通风良好。
2.2 产品的特色
a 自动补偿测试线电阻和夹具接触电阻。
7.4 如果因干扰严重或操作不当使仪器的“启动”，“复位”等键不工作， 可按动“电源”开关，关掉电源，重新开机，仪器即可正常工作。 7.5 如以上故障仍无法排除或有其它故障，请与本公司联系。
8 校准
8.1 所需设备 0.5 级交流电流表、100W 标准电阻（1％）
8.2 测试电流的校准
图 6 测试电流接线 如图 6 接线，仪器在测试状态下，观察仪器电流显示值（Ix）与交流电 流表上的显示电流（Is），按下式计算相对误差应符合表 1 中测试电流基本 误差要求。
表1
项
目
型 PC39
号 PC39A
测量 范围 mΩ
测试电流 A
25.0~30.0 10.0~25.0 4.0~10.0
-------20.0 ~ 150.0 (25A)
20~ 500 (10A)
20.0~ 150.0 20.0~ 199.9 20.0 ~ 500
基本误差
±（3％r＋3d）
测试 电流
A 基本误差
接地电阻测试仪使用方法
接地电阻测试仪使用方法
接地电阻测试仪是一种用于测量和评估接地系统的仪器，它可以确定接地装置的电阻值，以确保电气设备和系统的安全运行。
下面是接地电阻测试仪的使用方法。
1. 首先，检查接地电阻测试仪是否正常工作。
确认仪器的电池或电源是否已经连接或充电，仪表上的显示屏是否能正常显示。
2. 将接地电阻测试仪的测试钳夹紧在需要测试的接地装置上，确保接地装置没有松动或脱落。
3. 根据接地电阻测试仪的操作说明，选择合适的测试模式。
通常有三种测试模式：直流测试、交流测试和干品测试。
4. 在测试之前，需要确保地点的电气系统处于关闭状态，以防止测试期间发生电击或损坏其他设备。
5. 按下开始测试按钮或扭动测试开关，接地电阻测试仪开始进行测试。
测试仪器以一定的电流通过接地装置，测量电阻的大小。
6. 等待测试仪器完成测试，通常测试时间不会太长，但具体时间取决于接地装置的大小和电阻值。
7. 测试完成后，读取接地电阻测试仪上的测试结果。
测试仪器通常会将测试结果显示在仪表上的数字显示屏上。
8. 比较测试结果和接地系统的规范要求。
如果测试结果与规范要求相符，则接地系统良好；如果测试结果超出规范要求，则需要采取相应的措施进行修复。
9. 完成测试后，记得将接地电阻测试仪断电或拔掉电池，以节省电能和保护测试仪器。
以上是关于接地电阻测试仪的使用方法，希望对您有所帮助。
使用测试仪器时，请务必遵循安全操作规程，并在需要时使用防护设备以确保人身安全。
电子接地电阻测试仪使用方法
电子接地电阻测试仪使用方法电子接地电阻测试仪是一种用于测试接地电阻的仪器，它广泛应用于电力、通信、石油、化工、冶金、铁路等行业，用于检测接地系统的质量和安全性。
接地电阻测试仪的使用方法如下：1. 检查仪器在使用接地电阻测试仪之前，首先要检查仪器的完好性和可用性。
确保仪器没有损坏或损坏，并且电池已经正确地安装或电源已经连接。
2. 准备工作在测试之前，需要进行一些准备工作。
首先，要确保被测试的接地系统已经断开与其他设备的连接，以避免干扰影响测试结果。
其次，要清除接地电极周围的杂质和湿度，以确保测试的准确性。
3. 连接测试仪将测试仪的电极连接到接地电极上。
对于较小的接地电极，可以使用夹子将电极连接到测试仪器上。
对于较大的接地电极，可以使用钉子或钢板将电极连接到测试仪器上。
4. 开始测试启动测试仪器，选择合适的测试模式和范围。
根据被测试接地系统的特点选择适当的测试参数。
例如，选择测试电压、测试时间和测试电流等参数。
5. 进行测试将测试电压应用于接地系统，并开始测试。
测试仪将测量通过接地电极流过的电流，并根据欧姆定律计算接地电阻的值。
测试过程中需要等待一段时间，直到测试结果稳定。
6. 记录结果当测试结果稳定后，记录测试结果。
包括接地电阻的值以及测试时的环境条件。
这些信息将有助于后续评估接地系统的质量和安全性。
7. 分析结果对测试结果进行分析。
根据国家或行业标准，判断测试结果是否合格。
如果测试结果超过了标准要求，需要采取相应的措施进行改进和修复。
8. 整理和维护测试完成后，将接地电阻测试仪和相关设备整理好，并进行维护。
清洁接地电极和测试仪器，确保仪器的正常使用寿命。
总结：电子接地电阻测试仪使用简单，只需连接电极、设置测试参数、进行测试、记录和分析结果等几个基本步骤。
使用时需要注意清洁电极和仪器、选择合适的测试参数，才能得到准确的测试结果。
通过接地电阻测试仪的使用，可以及时发现接地系统的问题，保障设备和人员的安全。
接地电阻测试仪的使用方法(图解)
接地电阻测试仪的使用方法（图解）接地电阻是指埋入地下的接地体电阻和土壤散流电阻，通常采用ZC 型接地电阻测量仪 (或称接地电阻摇表)进行测量。
ZC-8 型测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。
ZC 型摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。
ZC-8 型接地电阻测量仪的结构如图20 所示，测量仪还随表附带接地探测棒两支、导线三根。
一、接地电阻测试要求：a. 交流工作接地，接地电阻不应大于4Ω；b. 安全工作接地，接地电阻不应大于4Ω；c. 直流工作接地，接地电阻应按计算机系统具体要求确定；d. 防雷保护地的接地电阻不应大于10Ω；e. 对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω。
二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。
亦可测量低电阻导体的电阻值和土壤电阻率。
本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成，全部机构装在塑料壳内，外有皮壳便于携带。
附件有辅助探棒导线等，装于附件袋内。
其工作原理采用基准电压比较式。
三、使用前检查测试仪是否完整，测试仪包括如下器件。
1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根四、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线，P端钮接20m线，C端钮接40m线，导线的另一端分别接被测物接地极Eˊ，电位探棒Pˊ和电流探棒Cˊ，且Eˊ、Pˊ、Cˊ应保持直线，其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。
测量小于1Ω接地电阻时接线图见图21.2测量小于1Ω接地电阻时接线图将仪表上2个E端钮导线分别连接到被测接地体上，以消除测量时连接导线电阻对测量结果引入的附加误差。
2、操作步骤2.1、仪表端所有接线应正确无误。
2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。
接地电阻仪使用方法
接地电阻仪使用方法嘿，朋友们！今天咱来聊聊接地电阻仪的使用方法，这可真是个有趣又实用的玩意儿呢！你想想看，就像我们走路需要稳稳地踩在地上一样，电器设备也需要有个良好的接地，而接地电阻仪就是来帮我们检测这个“脚踏实地”程度的呀！使用接地电阻仪之前呢，咱得先把它准备好，就像战士上战场前要检查装备一样。
看看仪器是不是完好无损，电池有没有电，各种连接线是不是都妥妥的。
然后呢，找到要检测的地方，就好比要去探索一个神秘的地方。
接下来，把接地电阻仪的探针插进地里，这感觉就像是给大地扎了一针！可别小看这一步，得插得够深够稳才行呢。
然后呢，打开仪器，看着那些数字跳动，就好像在听大地给我们讲故事一样。
这时候你可能会问了，那怎么知道测出来的数对不对呢？哈哈，这就需要我们有点小经验啦！一般来说，数值在一个合理的范围内就是正常的呀。
要是数值特别离谱，那咱就得重新检查检查，是不是探针没插好呀，或者周围有什么干扰呀。
有时候我就觉得，这接地电阻仪就像是一个神奇的探测器，能帮我们发现那些隐藏在地下的秘密呢！比如说，接地情况好不好，有没有什么隐患。
在使用过程中，可千万别忘了要小心操作哦！别不小心把仪器摔坏了，那可就得不偿失啦。
而且要记得定期给它做个“体检”，确保它一直能正常工作。
咱再打个比方，接地电阻仪就像是一个医生，专门给大地看病的医生！它能诊断出大地的“健康状况”，然后告诉我们该怎么去“治疗”。
总之呢，接地电阻仪是个很重要的工具，掌握好它的使用方法，就能让我们的电器设备更安全可靠地运行。
所以啊，大家可别小瞧了它，要认真对待它哦！希望大家都能顺利地使用接地电阻仪，让我们的生活和工作更加安全、稳定！这就是我要和大家分享的接地电阻仪使用方法啦，是不是很简单易懂又有意思呀！。
电子地阻仪使用方法
电子地阻仪使用方法
电子地阻仪是一种测量地面电阻的仪器。
下面是使用电子地阻仪的方法：
1. 准备：将地阻仪放在平坦的地面上，连接电源并打开仪器。
2. 校准：校准仪器，根据仪器说明书进行校准操作，确保测量结果准确可靠。
3. 测量：接入被测地面电阻的电缆，确保接触良好，消除杂散电阻，并注意避免有人或其他物体踩踏电缆。
4. 开始测量：按下仪器上的测量按钮或旋转选择旋钮，仪器开始测量地面电阻。
5. 读取结果：等待一段时间后，仪器会显示测量结果，注意记录下来。
6. 分析结果：根据测量结果分析地面电阻的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子式数字接地电阻仪使用方法_图解
接地电阻仪数字接地电阻使用方法电子式接地电阻图解
接地电阻仪介绍
接地电阻测试仪分为地桩法和钳形法地阻仪，是日常维护的基本设备，采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，抗干扰能力强，DC/AC变换技术，主要是测量小型接地系统的接地电阻，也可以用于测量低电阻导体电阻、土壤电阻率以及交流地电压。
数字接地电阻使用方法
（一）接地电阻测量
沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。
用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。
开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD 显示的数值即为被测得的地电阻。
（二）土壤电阻率测量
测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。
若地阻仪测出电阻值为R，则土壤电阻率按下式计算：0719E
Ф=2πRL
其中：
Ф—土壤电阻率（Ω·cm）
L—探针与探针之间的距离(cm)
R—地阻仪的读数（Ω）
用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。
测地电阻、土壤电阻率所用的探针一般用直径为25mm，长0.5～1m的铝合金管或圆钢。
（三）导体电阻测量
导体电阻测量时，将C2P2接到导体一端，C1P1接到导体另外一端，选择合适的电阻档位之后测试，测试结果在可视面板直读，注意将导体两端连接线或者负
载脱开后再测量，否则对测量数据有影响。
0720B
电子式接地电阻图解
屏幕上部份是3(1/2)位LCD显示和档位量程选择按键，底部是连接导线和输入电源，左侧标明注意事项和接线方式，外壳是全铝合金，提高抗干扰能力。
