扩散硅压力变送器
扩散硅压力变送器工作原理
扩散硅压力变送器的基本原理扩散硅压力变送器是一种常用的压力测量装置，它是通过将压力作用在扩散硅薄片上，然后测量由于压力变化而引起的电阻值的变化，从而实现对压力的测量。
以下将详细介绍扩散硅压力变送器的工作原理。
1. 扩散硅的电阻特性扩散硅是一种特殊的硅材料，在加工过程中可以控制硅的电阻值，使用扩散技术在硅中加入掺杂物，从而改变硅材料的导电性。
通常情况下，扩散硅是利用硼硅玻璃基片和加热技术制成的。
当扩散硅暴露在压力作用下时，它的形状和尺寸会发生变化，进而引起其电阻值的变化。
扩散硅的电阻值随压力的变化呈现线性关系。
2. 扩散硅压力传感器结构扩散硅压力变送器通常由扩散硅芯片、支撑结构和测量电路组成。
•扩散硅芯片：扩散硅芯片是整个压力传感器的核心部分，它是一个非常薄的硅片，扩散硅的表面被涂上导电薄膜以形成电阻。
当压力作用在芯片上时，芯片的形状会发生微小的变化，从而引起电阻值的变化。
•支撑结构：支撑结构用于支撑和保护扩散硅芯片。
通常使用金属材料制成，它可以承受外部应力和压力，并将这些力传递给扩散硅芯片。
•测量电路：测量电路通过将电流通过扩散硅芯片，测量并记录电阻值的变化。
测量电路通常包括一个稳压源和一个差动放大器，稳压源为扩散硅提供恒定的电流，差动放大器将电阻变化转换为电压信号，用于测量和显示压力值。
3. 工作原理扩散硅压力变送器的工作原理基于以下过程：•压力传递：当外部压力作用在扩散硅压力变送器上时，压力将通过传感器的端口传递到扩散硅芯片上。
•电阻变化：扩散硅芯片的形状会因受到压力而发生微小的变化。
这种变化会导致扩散硅芯片上电阻值的变化。
•电流流过：测量电流开始流过扩散硅芯片，其大小由稳压源控制。
电流通过电阻时，会在芯片上产生压降。
•电压测量：差动放大器通过测量芯片上的电压信号，将电阻变化转换为电压信号。
•压力测量：测量电路将电压信号转换为对应的压力值，并输出给显示器或其他仪表。
通过以上过程，扩散硅压力变送器能够将外部的压力变化转换为电信号，并对其进行测量和显示。
扩散硅压力变送器工作原理
扩散硅压力变送器工作原理
扩散硅压力变送器是一种常用的压力测量设备，其工作原理主要基于硅的力敏效应。
它含有一个硅元件，该元件一侧与被测介质接触，另一侧与供气系统连接。
当被测介质的压力作用于硅元件的一侧时，硅元件受到压力的作用而发生微小形变。
硅元件的变形会导致电阻值的变化。
硅压力变送器通过测量这个电阻值的变化来确定被测介质的压力。
具体来说，硅压力变送器的硅元件上附着有应变电阻片。
当压力施加在硅元件上时，硅元件的形变会导致应变电阻片发生形变。
应变电阻片的电阻值随形变而发生变化。
硅压力变送器中的电路通过测量应变电阻片的电阻值来确定压力的大小。
常用的方法是将应变电阻片组成一个电桥电路，通过接入电源和测量电阻的方式来测量电桥的平衡电压。
通过测量电桥平衡电压与应变电阻的关系，可以计算出压力的数值。
此外，硅压力变送器还有一些辅助电路，如温度补偿电路和放大电路等，以保证测量的准确性和稳定性。
总之，扩散硅压力变送器的工作原理是利用硅元件受压力作用而发生形变，进而导致应变电阻片的电阻值变化，通过测量电桥平衡电压来确定压力的大小。
压力变送器及热电阻的认识
压力变送器及热电阻的认识一、扩散硅压力变送器的工作原理：扩散硅式压力变送器的传感器部分是压阻式压力传感器，它是基于半导体的压阻效应，将单晶硅膜片和电阻条采用集成电路工艺结合在一起，构成硅压阻芯片，然后将芯片封接在传感器的外壳内，连接出电极引线而制成，如图1-4所示。
硅平膜片在微小变形时有良好的弹性特性，当硅片受压后，膜片的变形使扩散电阻的阻值发生变化。
其相对电阻变化可表示为： σπe =∆R R式中e π为压阻系数；σ为应力。
图1.2-1 压阻式压力传感器结构示意图 硅平膜片上的扩散电阻通常构成桥式测量电路，相对的桥臂电阻是对称布置的，电阻变化时，电桥输出电压与膜片所受压力成对应关系。
上图所示为一种压阻式压力传感器的结构示意图，硅平膜片在圆形硅杯的底部，硅杯的内外两侧输入被测压力及参考压力，本套装置的传感器参考压力为当地大气压力。
压力差使膜片变形，膜片上的两对电阻阻值发生变化，使电桥输出相应压力变化的信号。
为了补偿温度效应的影响，一般还可在膜片上沿对压力不敏感的晶向生成一个电阻，这个电阻只感受温度变化，可接入桥路作为温度补偿电阻，以提高测量精度。
压阻式压力传感器的灵敏度高，频率响应高；结构比较简单，可以小型化；可用于静态、动态压力测量；应用广泛，测量范围在0～0.0005MPa 、0～0.002MPa 至0～210MPa ；其精度为%2.0±～%02.0±。
二、热电阻：铂热电阻使用范围为-200～850℃，零摄氏度时的阻值0R 分为10Ω和100Ω两种，分度号分别为Pt10和Pt100,本套装置两支铂热电阻采用分度号均是PT100。
铂热电阻的精度高，体积小，测温范围宽，稳定性好，再现性好。
其电阻与温度的关系为：当t 0≥℃时 )(t R =0R (1+At+B 2t )当t <0℃时 )(t R =0R [1+At+B 2t +C 3t (t-100)]式中：13C 109083.3--⨯=A ，27C 10775.5--⨯-=B ，412C 10183.4--⨯-=C下表给出PT100热电阻的分度表：表1.2-1 PT100热电阻的分度表。
扩散硅压力变送器工作原理
扩散硅压力变送器工作原理摘要：扩散硅压力变送器是一种常用的传感器，广泛应用于工业自动化、测量和控制系统中。
本文将详细介绍扩散硅压力变送器的工作原理，包括其结构、原理、测量范围和应用领域等方面的内容。
一、引言扩散硅压力变送器是一种通用型的压力传感器，可用于测量各种液体和气体的压力。
它的工作原理基于硅材料的特性，在应力作用下产生微小的电阻变化，进而转换为电信号。
本文将从结构、原理和应用领域等方面来详细介绍扩散硅压力变送器的工作原理。
二、扩散硅压力变送器的结构扩散硅压力变送器的主要结构包括压力探头、硅芯片、衬底、阻抗变送器和连接线等组成。
1. 压力探头：压力探头是扩散硅压力变送器的测量部分，它常采用不锈钢材料制成，具有良好的耐腐蚀性和密封性能。
在压力作用下，探头会受到应力，而触发硅芯片的电阻变化。
2. 硅芯片：硅芯片是扩散硅压力变送器的核心部件，也是其实现压力测量的关键。
硅芯片通常由压敏电阻、导线和连接电路组成。
在压力作用下，硅芯片会发生微小的形变，进而改变导线上的电阻值。
3. 衬底：衬底是支撑硅芯片的底部材料，通常采用硅玻璃或金属材料制成。
衬底在压力变化时可以保持硅芯片的形状稳定，同时起到保护和支撑作用。
4. 阻抗变送器：阻抗变送器是扩散硅压力变送器的信号转换部分，它将硅芯片上的电阻变化转换为标准的电信号输出。
常见的阻抗变送器有电压输出型和电流输出型，可根据实际需要选择。
5. 连接线：连接线用于将扩散硅压力变送器与测量和控制系统进行连接，传输压力信号和供电信号。
连接线通常采用防水、耐高温的材料制成，以确保信号的可靠传输和稳定性。
三、扩散硅压力变送器的工作原理扩散硅压力变送器的工作原理基于硅材料的压阻效应。
当压力探头受到外界压力作用时，硅芯片会发生微小的形变，导致其上的压敏电阻值发生变化。
1. 压敏电阻的变化：硅芯片上的压敏电阻通常采用电阻片的形式，具有较高的敏感度和稳定性。
在压力作用下，由于硅芯片的微小形变，电阻片的形状和尺寸会发生变化，导致电阻值的改变。
扩散硅压力变送器的相关应用介绍
扩散硅压力变送器的相关应用介绍一、简介扩散硅压力变送器是一种常用的压力传感器，可以将压力信号转换成电信号输出。
它的主要特点是测量精度高、稳定性好、反应速度快，广泛应用于工业控制领域。
扩散硅压力变送器是一种质子扩散硅传感器，其核心测量原理是利用压阻效应。
在传感器中，有一小片扩散硅半导体薄膜，它的电阻随压力大小的变化而变化。
测量时，将扩散硅膜作为一个电阻器，用电桥作为检测电路，计算出电阻的变化，并转换成标准电信号输出。
二、应用1. 工业自动化扩散硅压力变送器最常用的是在工业自动化领域中。
在工业自动化中，液体、气体等介质的压力一般都需要进行监控和控制。
扩散硅压力变送器可以通过接收介质的压力信号，将信号转换成待处理的电信号，再通过系统检测实现控制。
例如，在工业生产中，压缩机、液体泵等设备的控制需要对压力进行监控。
通过扩散硅压力变送器可以测量压力的大小，监测压力是否在规定范围内，根据监测结果对设备进行自动控制，从而实现对压力的实时控制。
2. 建筑工程扩散硅压力变送器在建筑工程中也有广泛的应用，例如在风力发电站中，需要对风力机组的变速系统、液压系统、供电系统进行监控。
使用扩散硅压力变送器，可以对各系统中的压力进行实时监测，在发现异常时进行及时的预警或处理。
此外，在管道工程中，也可以使用扩散硅压力变送器来测量管道内的压力值，以确保管道系统的稳定性和安全性。
3. 医疗设备扩散硅压力变送器在医疗设备中也有应用，如呼吸机、血液透析机、输液泵等。
这些医疗设备需要实时监测压力变化，以确保安全和可靠性。
例如，在呼吸机上使用扩散硅压力变送器，可以测量呼气压力和吸气压力。
在血液透析机上使用扩散硅压力变送器，可以监测进入血管的血液流量，确保透析过程的安全和稳定。
三、优点扩散硅压力变送器有许多优点，使得它成为目前应用较广泛的压力变送器之一。
1. 高精度扩散硅压力变送器的测量精度达到了极高的水平，其误差一般可以控制在0.1%以内。
扩散硅压力变送器的工作原理
扩散硅压力变送器的工作原理引言扩散硅压力变送器是一种常见的压力测量及控制仪器。
它具有结构简单、精度高、响应速度快等优点，在工业自动化控制、环保检测等领域应用广泛。
本文将为您介绍扩散硅压力变送器的工作原理。
工作原理扩散硅压力变送器的核心是扩散硅片。
扩散硅片是一个非常薄的硅晶片，在晶片上面有一小腔请人称为“测量腔室”。
当受到外界压力的作用，测量腔室的形态会发生变化，从而改变扩散硅片上的应变状态。
扩散硅片上的电极会根据应变状态输出电信号。
输出的电信号经过放大和滤波等处理后，传递给显示仪表或PLC等设备，最终完成压力的测量和控制。
在扩散硅压力变送器中，一般采用全桥式电路来检测扩散硅片上的应变状态。
全桥式电路由四个电阻器连接组成，电阻器上接有扩散硅片中的电极，应变状态的变化会引起电阻器的阻值发生变化，从而改变电路的电信号输出。
扩散硅片与外界压力的联系是通过压力传感器完成的。
压力传感器通常采用油压传感器或死重压力表等。
在压力传感器的作用下，扩散硅片可以更准确地测量外界的压力。
注意事项在使用扩散硅压力变送器时，需注意以下几点：1.扩散硅片是一种非常薄的硅晶片，易受损。
在安装过程中应该十分小心，避免对硅片造成损失。
2.扩散硅压力变送器的输出电信号是微弱的，安装时需注意线路的抗干扰能力，以避免外界电磁干扰的影响。
3.在使用过程中，应保证扩散硅片与压力传感器之间的联接处密封可靠，以避免压力传感器内的介质泄漏。
结语扩散硅压力变送器是一种应用十分广泛的压力测量设备。
在工业自动化控制、环保检测等领域，扩散硅压力变送器表现出了其高精度、高可靠性的优势。
本文介绍了扩散硅压力变送器的工作原理，以及使用时需要注意的一些问题。
扩散硅数字化压力变送器补偿技术
700 0.12721 0.09 0.13168 0.063 0.12802 0.045 0.12396 0.018 0.12313 0.081
要求它与校准曲线 之间的最大偏差尽可能的小，校准曲线与该直线的最大偏差 称为零基准线性度。
送器，其压力输入 Pmin = 0，Pmax = 700kPa，目标输出电压为 Vout min = 0.5V，Vout max = 4.5V。采用 3 个温度点补偿 0，20，
准曲线的起点一致，均为零基准点（T0，U0），故有：
U0 = a +k⋅T0 即：a = U0 - k⋅T0
（5）
根据最小二乘原理可得：
N
∑[(Ui − U0 ) − k(Ti − T0 )](Ti − T0 ) = 0
i=0
（6）
补偿算法采用最佳拟合直线的算法。 1、小二乘法拟合直线补偿 如果实际校准曲线有 N 个测试点，对应的输入输出数据
五、总结
700 4.502 0.5 4.502 0.05 4.502 0.05 4.502 0.05 4.503 0.075
采用数字电路对扩散硅压
25 0 0.500 0.00 0.500 0.0 0.501 0.025 0.501 0.025 0.502 0.05
力传感器进行补偿的方法和技
700 4.501 0.025 4.502 0.05 4.502 0.05 4.502 0.05 4.501 0.025
700 4.520 0.5 4.524 0.6 4.520 0.5 4.524 0.6 4.472 -0.7
-10 0 0.528 0.7 0.524 0.6 0.484 -0.4 0.520 0.5 0.524 0.6
700 4.540 1.0 4.544 1.1 4.548 1.2 4.544 1.1 4.540 1.0
扩散硅压力变送器原理及应用
扩散硅压力变送器原理及应用工作原理被测介质的压力直接作用于传感器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
蓝宝石压力变送器原理与应用利用应变电阻式工作原理，采用硅-蓝宝石作为半导体敏感元件，具有无与伦比的计量特性。
蓝宝石系由单晶体绝缘体元素组成，不会发生滞后、疲劳和蠕变现象;蓝宝石比硅要坚固，硬度更高，不怕形变;蓝宝石有着非常好的弹性和绝缘特性(1000OC以内)，因此，利用硅-蓝宝石制造的半导体敏感元件，对温度变化不敏感，即使在高温条件下，也有着很好的工作特性;蓝宝石的抗辐射特性极强;另外，硅-蓝宝石半导体敏感元件，无p-n漂移，因此，从根本上简化了制造工艺，提高了重复性，确保了高成品率。
用硅-蓝宝石半导体敏感元件制造的压力传感器和变送器，可在最恶劣的工作条件下正常工作，并且可靠性高、精度好、温度误差极小、性价比高。
表压压力传感器和压力变送器由双膜片构成：钛合金测量膜片和钛合金接收膜片。
印刷有异质外延性应变灵敏电桥电路的蓝宝石薄片，被焊接在钛合金测量膜片上。
被测压力传送到接收膜片上(接收膜片与测量膜片之间用拉杆坚固的连接在一起)。
在压力的作用下，钛合金接收膜片产生形变，该形变被硅-蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。
传感器的电路能够保证应变电桥电路的供电，并将应变电桥的失衡信号转换为统一的电信号输出(0-5，4-20mA或0-5V)。
在绝压压力传感器和压力变送器中，蓝宝石薄片，与陶瓷基极玻璃焊料连接在一起，起到了弹性元件的作用，将被测压力转换为应变片形变，从而达到压力测量的目的。
压电压力传感器原理与应用压电传感器中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。
其中石英(二氧化硅)是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失(这个高温就是所谓的“居里点”)。
FB0803扩散硅压力变送器说明书2004
2．检验时配备的仪器设备
仪表名称
测量范围及精度
备注
变送器检测仪
0~30mA，
+0.05%带24VDC
数字压力计
0~20KPa+0.05%FS
视量程选用
数字压力计
0~2MPa+0.05%FS
活塞式压力计
0~60MPa+0.05%FS
压力信号源
气动定值器，微压调节器
表1 MICR 分级表
级别
MESG(mm)
MIC
Ⅱ A
MESG>0.9
MIC>0.8
Ⅱ B
0.9≥MESG≥0.5
0.8≥MIC≥0.45
Ⅱ C
0.5>MESG
0.45>MIC
表2允许电器表面温度分组表
温度组别
T1
T2
T3
T4
T5
T6
允许最高
表面温度
（℃）
450
300
200
135
100
85
十、防爆型变送器安装、使用注意的事项
4.测量蒸汽或其它高温介质时，注意不要使变送器的工作温度超限。必要时，加引压管或其它冷却装置连接。
5.安装时应在变送器和介质之间加装压力截止阀，以便检修和防止取压口堵塞而影响测量精度。在压力波动范围大的场合还应加装压力缓冲装置。
七、接线
压力变送器的信号端子设置在一个单独舱室内，在接线时，拧下后盖，其中有两个测试指示表连接端子（如图7-1）。测试端子（TEST）上的电流和信号端子上的电流一样，都是4~20mADC，可用来连接指示表头式供测试用。
FB0803系列扩散硅压力变送器具有多种型号，多种量程，多种连接形式及材料。可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。
扩散硅压力变送器原理
扩散硅压力变送器原理好嘞，今天咱们来聊聊扩散硅压力变送器的原理。
别看这名字听上去有点高深，其实它就像是我们生活中一个不起眼的“侦探”，默默地工作着，帮我们监测压力。
想象一下，一个侦探在阴暗的角落里，静静地观察着，随时准备报告它所发现的情报。
就这样，扩散硅压力变送器就是那个“侦探”，专门为我们提供准确的压力数据。
咱们先说说它是怎么工作的。
这个小家伙的核心就是一个硅片，听起来是不是有点科技感？硅片上有一些非常微小的结构，就像是微型的弹簧。
压力一来，这个硅片就会发生形变，就像一个人被轻轻推了一下，心里当然会有点小波动。
它的变化会导致电信号的产生，别看这变化微乎其微，但机器可不是吃素的。
它能把这个变化转换成可读的电信号，咱们的显示器就能看到清晰的压力数值了。
想象一下，你在厨房里煮汤，锅里的水开始冒泡，这就是压力的变化。
扩散硅压力变送器就像是你厨房里的温度计，时刻关注着锅里的情况，确保水不会煮干了。
再或者，想象一下你去健身房锻炼，器械上的压力表就是一个小小的扩散硅压力变送器，时刻提醒你不要过度训练，保持在一个安全的范围内。
说到这里，有人可能会问，这种压力变送器有什么特别之处呢？好吧，让我告诉你，它的精度可不是一般的高。
你知道吗，常见的压力变送器可能在精度上有点小瑕疵，但扩散硅压力变送器就像是一位严谨的老师，精确到小数点后几位，简直让人叹为观止。
它能在各种环境中稳定工作，温度、湿度、震动，统统不在话下，真是一位全能选手。
再说了，它的应用范围也是非常广泛，简直无处不在。
从化工厂到石油开采，从医疗设备到自动化生产线，哪里需要监测压力，哪里就能看到它的身影。
就像是生活中那些不可或缺的小细节，虽然看似不起眼，但却是整个系统正常运作的关键。
不过，虽然扩散硅压力变送器的工作原理简单明了，但背后的科技可是相当复杂。
制造过程就像是高精尖的艺术创作，工匠们需要在极其严格的条件下进行，每一个细节都不能马虎。
即使是微小的误差，也可能导致后续的监测结果大相径庭，这可不是闹着玩的。
扩散硅压力变送器概况及使用说明
扩散硅压力变送器概况及使用说明一、概述：硅单晶材料在受到外力作用产生极微小应变时(一般步于400微应变)，其内部原子结构的电子能级状态会发生变化，从而导致其电阻率剧烈变化(G因子突变)。
用此材料制成的电阻也就出现极大变化，这种物理效应称为压阻效应。
利用压阻效应原理，采用集成工艺技术经过掺杂、扩散，沿单晶硅片上的特点晶向，制成应变电阻，构成惠斯凳电桥，利用硅材料的弹性力学特性，在同一切硅材料上进行各向异性微加工，就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。
给传感器匹配一放大电路及相关部件，使之输出一个标准信号，就组成了一台完整的压力变送器。
二、技术特点：1、灵敏度高扩散硅敏感电阻的灵敏因子比金属应变片高50~80倍，它的满量程信号输出在80-100mv 左右。
对接囗电路适配性好，应用成本相应较低。
由于它输入激励电压低，输出信号大，且无机械动件损耗，因而分辩率极高。
2、可靠性高扩散硅敏感膜片的弹性形变量在微应变数量级，膜片最大位移量在来微米数量级，且无机械磨损，无疲劳，无老化。
平均无故障时间长，性能稳定，可靠性高。
3、精度高扩散硅压力传感器的感受、敏感转换和检测三位一体，无机械动件连接转换环节，所以不重复性和迟滞误差很小。
由于硅材料的刚性好莱坞，形变小，因而传感器的线性也非常好。
因此综合表态精度很高。
4、频响高由于敏感膜片硅材料的本身固有频率高，一般在50KC。
制造过程采用了集成工艺，膜片的有效面积可以很小，配以刚性结构前置安装特殊设计，使传感器频率响应很高，使用带宽可达零频至100千赫兹。
5、抗电击穿性能好由于采用了特殊材料和装配工艺，扩散硅传感器不但可以做到130℃正常使用，在强磁场、高电压击穿试验中可抗击1500V/AC电压的冲击压力变送器。
6、度性能好随着集成工艺技术进步，扩散硅敏感膜的四个电阻一致性得到进一步提高，原始的手工补偿已被激光调阻、计算机自动休整技术所替代，传感器的零位和灵敏度温度系数已达10-5 /℃数量级，工作温度也大幅度提高。
BP800 压力变送器使用说明
7 . 特别说明 由于产品不断改进，本说明书电气连接图仅供参
考，详细的电气接线图印于产品本身。
100.5
6 . 安装示意 方式一：测量容器内压力时，需从容器侧壁开口， 再焊接一引压管道，同样装截止阀，再与压力变送 器连接好即可。 方式二：当被测介质温度高于 8 5 ℃时( 如锅炉热 水、循环水) ，必须在接口处连接一引压冷却管( 环 水弯) ，再将压力变送器拧入，此时高温介质得到 充分冷却。如果被测介质温度过高, 普通压力变送 器的寿命将大大缩短。如需高温型压力变送器，请 订货时提出。
3.Specifications Operating voltage: 12V~36VDC. Measurement range: BP-800/1.0 BP-800/1.6 BP-800-2.5 Output signal : 4mA~20mADC Accuracy: 0.2 Stability: ≤± 0.15%F.S/year Measured: medium Water,Air,Vapour Operating temperature: -20°C~85°C Humidity: 0%~98%RH Overload 3 span Pressure interface: M20x1.5(Male screw thread) Indicator: 0%~100% pointermeter(optional)
Voltage- wiring diagram
（Ω）
1500
1000
500
0 12
24
36
Load choracteristics
48 (V)
5.Z ero and span adjustment All products are passed before leaving factory,no necessory to adjust products,If need to calibrate as follows. (1)Zero adjustment Put the pressure transmitter on the standard
过程检测技术及仪表实验指导书(成教)
实验三扩散硅压力变送器实验1 实验原理及目的a) 掌握扩散硅压力变送器工作原理，了解扩散硅压力变送器的外型、结构、组成，加深对变送器信号转换原理的理解；b) 熟悉变送器的输入、输出特性；c) 熟悉变送器的实验配置、连接及实验仪器的使用等；d) 掌握变送器零点、量程的调整方法及检测方法；e) 掌握检测数据的处理。
2 实验内容a) 变送器零点、量程调整；b) 变送器基本性能检测：包括基本误差、回差、非线性误差；c) 变送器死区检测；d) 变送器输出交流分量检测。
3实验设备被测仪表：扩散硅压力变送器实验仪器：压力发生器、精密电阻箱、万用表4实验准备a) 阅读被测仪表说明书，结合实物，了解结构、组成，了解技术参数（包括供电电源、使用环境、量程范围、测量范围、输出信号、精度等级等），同时了解零点、量程的调整方法、使用方法和注意事项等；b) 阅读实验仪器说明书，了解其使用和注意事项；c) 按下图进行测试系统的连接d) 检查线路无误，且电阻箱置于250Ω后，方能打开电源进行测试，取输出电流在电阻箱（250Ω）上的压降作为输出测量值。
5 实验方法a) 零点、量程调整——输入量程0%信号，调变送器零点调节电位器，使输出满足精度要求；——输入量程100%信号，调变送器量程调节电位器，使输出满足精度要求；——输入信号回到量程的0%，观察输出满足精度要求吗？满足，检查输入50%时输出精度是否满足要求？满足，调试结束，否则，重复a、b，直到满足要求。
一般往返调试三遍，就能使变送器精度满足要求。
b) 基本性能测试在测试正式开始之前应使被测变送器和试验设备在所允许的规定条件下使其稳定，对所有可能影响试验的条件随时进行观察，并作相应记录。
测试点应包括上、下限值在内的至少五个点，如0％、25％、50％、75％、100％，这些测试点应均匀分布在整个测量范围内。
在测试正式开始之前，变送器应从0％到100％，然后再从100％到0％的全范围内移动三次，测试时输入信号必须按初始输入信号的同一方向逼近测试点，不允许有过冲现象发生，在每个测试点上输入信号应保持稳定，直至输出稳定并记录其对应的输出为止。
FB0803压力变送器
FB0803 扩散硅压力变送器FB0803X 精小型扩散硅压力变送器FB0803Z 卫生型FB0803W 扩散硅液位变送器使用说明书版本号：V2.0目录一、安全指导 (1)二、变送器适用范围、主要特点和用途 (1)三、FB0803系列扩散硅变送器选型谱表 (2)四、主要技术参数 (5)五、工作原理和构造 (6)5.1 工作原理 (6)5.2 外形尺寸 (7)六、安装 (9)6.1 FB0803系列扩散硅压力变送器安装 (9)6.2 FB0803W系列扩散硅液位变送器安装 (10)6.3 FB0803X/Z系列扩散硅压力变送器安装 (10)七、接线 (11)八、调校 (13)8.1 FB0803/FB0803W模拟型压力/液位变送器调校 (14)8.2 FB0803/FB0803W智能型压力/液位变送器调校 (15)8.3 FB0803X/Z压力变送器调试方法 (21)九、液晶表头显示值设置 (22)十、防爆型压力变送器使用说明 (23)9.1 防爆类型及标志 (23)9.2 爆炸性环境用防爆电气设备的类别、级别和温度级别 (23)十一、防爆型变送器安装、使用注意的事项 (24)十二、维护及故障处理 (25)十三、订货需知 (26)12.1 订购防爆型变送器时须注意几点事项 (26)12.2 产品选型应注意的有关参数 (27)FB0803使用手册一、安全指导1．禁止被测介质结冰，否则将损坏传感器！2．只有合格或经授权的人员才能从事变送器的安装、电气连接、使用和维护。
合格人员指从事变送器或类似设备的装配、电气连接、使用和操作等有经验的人员，并持有从事这类工作的资格证书或持有电路、高压和腐蚀性介质的安全性工程标准操作维护装置或设备的培训、指导或授权书。
3．在电气连接时，只可使用绝缘强度符合要求的工具。
4．必须遵守有关电气安装施工和运行的相关安全规定。
对于防爆变送器，应遵守与防爆有关的规程和推荐标准。
本变送器能在高压和腐蚀性介质的场合下运行。
扩散硅压力变送器
产品使用说明书注意：购买者在使用变送器前应仔细阅读本说明书，了解技术性能及其安装方法和注意事项，以防选用和使用不当而造成人为损坏。
人为损坏以及不可抗拒因素造成的损坏将超出我们免费调换或维修的责任范围。
FD80/86 变送器使用手册一、安全指导1. 禁止被测介质结冰，否则将损坏传感器！2. 只有合格或经授权的人员才能从事变送器的安装、电气连接、使用和维护。
合格人员指从事变送器或类似设备的装配、电气连接、使用和操作等有经验的人员，并持有从事这类工作的资格证书或持有电路、高压和腐蚀性介质的安全性工程标准操作维护装置或设备的培训、指导或授权书。
3. 在电气连接时，只可使用绝缘强度符合要求的工具。
4. 必须遵守有关电气安装施工和运行的相关安全规定。
对于防爆变送器，应遵守与防爆有关的规程和推荐标准。
本变送器能在高压和腐蚀性介质的场合下运行。
如处理不当，可能会造成严重的人员伤害或材料损坏。
变送器供其他国家使用时，必须遵守相关的国家规定。
5. 为确保变送器安全运行，在安全使用前请仔细阅读本使用说明书。
6. 简要起见，本使用说明书不包括所有产品型号的详细说明，也不涉及装配、运行和维护的每个细节。
如想更深了解或有特殊问题，而本操作说明书未作详细介绍部分，请同本公司联系，以获得必要的信息。
二、变送器适用范围、主要特点和用途FD80/86系列扩散硅压力／液位变送器采用具有国际先进水平的传感器，配合高精度电子元件，经严格的工艺过程装配而成，充分发挥了传感器的技术优势，使变送器具有优异的性能。
它抗过载和抗冲击能力强，温度漂移小，稳定性高，具有很高的测量精度。
FD80/86系列扩散硅压力/液位变送器具有多种型号，多种量程，多种连接形式及材料。
可广泛用于石油、化工、电力、冶金、制药、食品等许多工业领域，可适应工业各种场合及介质，是传统压力表及传统压力变送器的理想升级换代产品，是工业自动化领域理想的压力测量仪表。
FD80/86 变送器使用手册三、FD80/FD86系列扩散硅变送器选型表注1:必须在测量范围后的括号内写明所需具体量程。
扩散硅压力变送器说明书
一、概述本系列压力变送器选用进口高品质扩散硅压力传感器,采用专用集成模块,经精细的温度、零点、满量程、和非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。
二、技术指标·被测介质：液体、气体、蒸汽·测量范围：-0.1MPa～0～60MPa·精度等级：±0.2%FS或±0.5%FS·长期稳定性：≤0.2%FS/年·温度漂移：≤0.02%FS/℃（在0-70℃范围内）·环境温度：-20℃～+85℃·储存温度：-20℃～+85℃·输出信号：4-20mA或1-5VDC·供电电压：12-40VDC·允许过载：额定压力的2 倍·防爆等级：本安iaIICT6；隔爆dIICT6·接湿件材质：316不锈钢和1Gr18Ni9Ti·外壳材质：压铸合金铝，表面环氧喷涂·引压接口：M20×1.5外螺纹·重量：普通0.75kg；带现场指示1kg 三、外型结构四、接线图1、标准接线2、本安型接线3、小巧型变送器的连接方式和输出信号为：二线制：1 电源正三线制：1 电源正2 电源负 2 电源负（与信号负共）3 空 3 信号+4外壳 4 外壳4、航空插头变送器的接线方式为：二线制（直接出线型）1 红色线接电源正2 黑色线接电源负五、注意事项1、凡供货扩散硅压力变送器均带有产品合格证及使用说明书，其中有产品编号、技术参数、接线图、出厂日期等，请认真查对，以免用错。
2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致。
若为螺纹接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在压力接口的六方上。
3、扩散硅压力变送器接线应严格按照昌晖仪表制造有限公司使用说明要求接线。
4、扩散硅压力变送器为精密的仪器仪表，禁止随意拆卸、碰撞、跌落、用力甩打或用尖锐器具捅引压孔。
深入了解硅压力变送器工作原理
深入了解硅压力变送器工作原理深入了解硅压力变送器工作原理1. 硅压力变送器的基本原理和构造硅压力变送器是一种高精度、高性能的压力传感器，常用于工业控制和自动化系统中。
它基于硅微机电系统（MEMS）技术，利用硅晶片受力变形的原理来测量压力。
硅压力变送器主要由硅压阻、衬座、连接电缆、电路板等组成。
2. 硅压力变送器的工作原理硅压力变送器工作的关键是压力对硅压阻的变形所产生的电阻值的影响。
当加压力到硅压阻上时，硅晶片受到压力作用而发生微小的弯曲变形，导致硅压阻电阻值发生改变。
这个变化的电阻值与压力成正比，压力越大，电阻值变化越大。
硅压力变送器通过电路板将硅压阻的电阻值转化为电压值或电流值，从而实现对压力的测量和传输。
3. 硅压力变送器的优势硅压力变送器相对于传统的机械式压力传感器有很多优势。
硅压力变送器具有高精度和高稳定性，测量范围广，一般可达到千分之一的精度。
硅压力变送器的体积小，重量轻，对安装空间要求低，特别适用于工业控制中的小型设备。
硅压力变送器响应速度快，能够实时监测压力变化，并且具有较长的寿命，可靠性高。
4. 硅压力变送器的应用领域硅压力变送器在各行各业都有广泛的应用。
它在工业自动化系统中用于测量液体和气体的压力，控制流程；在航空航天领域，硅压力变送器可用于飞机的气动性能测试和航空发动机的压力监控；在汽车工业中，硅压力变送器可用于测量发动机和制动系统的压力；在医疗领域，硅压力变送器可用于血压检测和人体压力分布测量等。
总结和回顾：通过对硅压力变送器的深入了解，我们可以明确硅压力变送器的基本原理和工作方式。
硅压力变送器通过利用硅晶片受力变形的原理来测量压力，并通过电路板将压力转化为电压或电流信号。
硅压力变送器具有精度高、稳定性好、响应速度快等优点，广泛应用于工业、航空航天、汽车等领域。
通过了解硅压力变送器的工作原理和应用领域，我们可以更好地理解并应用这一仪器，提高工作效率和质量。
个人观点和理解：硅压力变送器作为一种高精度的压力传感器，具有广泛的应用前景。

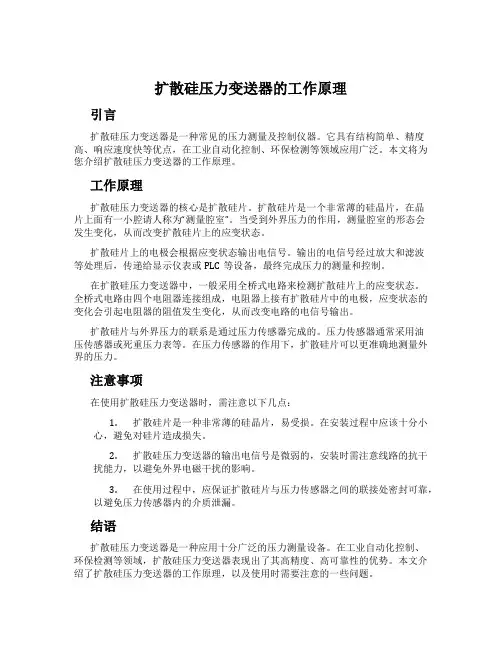

扩散硅压力变送器工作原理
扩散硅压力变送器工作原理扩散硅压力变送器是一种常用的压力测量仪器，它通过测量介质对硅芯片的压力作用，将压力信号转换为标准电信号输出。
其工作原理主要包括压力传感器、信号处理电路和输出部分。
首先，压力传感器是扩散硅压力变送器的核心部件，它采用硅芯片作为敏感元件。
当介质对硅芯片施加压力时，硅芯片会产生微小的形变，这种形变会导致硅芯片的电阻发生变化。
压力传感器会将这种电阻变化转换为电压信号，即压力信号。
其次，信号处理电路是用来处理压力传感器输出的信号的部分。
信号处理电路通常包括放大、滤波、线性化等环节，其主要作用是将压力传感器输出的微小信号放大，并进行滤波处理，使其成为一个稳定、线性的标准电信号。
最后，输出部分是将信号处理电路输出的标准电信号转换为人们可以直接读取或使用的形式，通常是电流信号或电压信号。
这些信号可以连接到显示仪表、控制系统或数据采集设备，实现对压力值的实时监测、控制和记录。
总的来说，扩散硅压力变送器工作原理是通过压力传感器将介质对硅芯片的压力作用转换为电信号，经过信号处理电路处理后，最终输出为标准电信号。
这种工作原理使得扩散硅压力变送器在工业自动化控制、流体控制、压力监测等领域得到了广泛的应用。
扩散硅压力变送器具有测量范围广、精度高、稳定性好、抗干扰能力强等优点，因此在工业生产中得到了广泛的应用。
它可以用于测量液体、气体等介质的压力，并且适用于高温、低温、腐蚀性介质等恶劣环境下的压力测量。
在实际应用中，我们需要根据具体的测量要求选择合适的扩散硅压力变送器型号，并注意安装调试时的注意事项，以确保其正常工作。
同时，定期对扩散硅压力变送器进行维护保养，可以有效地延长其使用寿命，保证测量的准确性和可靠性。
总之，扩散硅压力变送器是一种重要的压力测量仪器，其工作原理简单清晰，应用范围广泛，具有很高的实用价值。
通过对其工作原理的深入了解，可以更好地应用和维护扩散硅压力变送器，为工业自动化控制和生产过程提供可靠的压力测量支持。

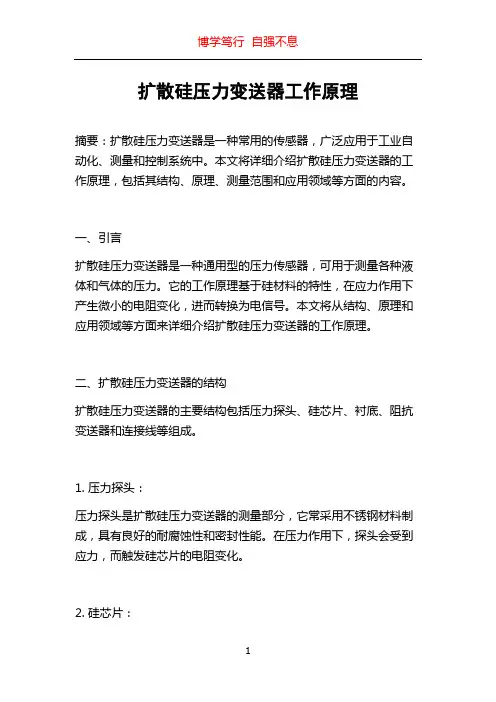

扩散硅压力变送器工作原理
扩散硅压力变送器工作原理一、前言扩散硅压力变送器是一种广泛应用于工业自动化领域的压力测量仪器，其主要作用是将被测压力转换成标准信号输出。
本文将详细介绍扩散硅压力变送器的工作原理。
二、扩散硅压力变送器的基本结构扩散硅压力变送器由测量元件、信号处理电路和外壳三部分组成。
1. 测量元件扩散硅压力变送器采用了微机电系统（MEMS）技术制造，其主要由薄膜片、金属桥丝和晶体管等组成。
其中，薄膜片是一种具有高弹性和导电性能的材料，金属桥丝则是通过在薄膜片上刻印出来的微小导线，而晶体管则用于放大信号。
2. 信号处理电路扩散硅压力变送器的信号处理电路主要由放大电路、滤波电路和AD转换电路等组成。
其中，放大电路用于放大测量元件输出的微弱信号；滤波电路则用于去除噪声干扰；AD转换电路则将模拟信号转换成数字信号。
3. 外壳扩散硅压力变送器的外壳通常采用不锈钢材料制造，其主要作用是保护内部的测量元件和信号处理电路，同时也起到了支撑和固定的作用。
三、扩散硅压力变送器的工作原理扩散硅压力变送器的工作原理基于薄膜片在受到外界压力作用时产生弯曲变形而引起的电阻值变化。
具体来说，当被测物体施加一定的压力时，薄膜片会发生微小的弯曲变形，从而导致金属桥丝上电阻值发生改变。
这个改变的电阻值会被传递到晶体管中进行放大，并经过信号处理电路进行滤波和AD转换后输出为标准信号（例如4-20mA或0-10V）。
四、扩散硅压力变送器的优缺点1. 优点：(1) 扩散硅压力变送器具有高精度和高稳定性；(2) 具有较宽的测量范围；(3) 响应速度快，输出信号稳定；(4) 体积小、重量轻，易于安装和维护。
2. 缺点：(1) 扩散硅压力变送器的价格相对较高；(2) 在极端环境下（如高温、高压）可能会出现测量误差。
五、扩散硅压力变送器的应用领域由于其优良的性能和可靠性，扩散硅压力变送器广泛应用于各种工业自动化领域，如石油化工、水处理、食品加工、医药等。
同时，扩散硅压力变送器也被广泛应用于机械制造领域中的液压系统、气动系统以及汽车制造等行业中。
